Type de produit	Réfrigérateur encastrable
Marque	AEG-Electrolux
Modèle	Santo K 710036I
Dimensions de la niche (H x L x P)	1030 x 560 x 550 mm
Classe climatique	SN, N, ST, T
Plage de température ambiante	+10°C à +43°C (selon classe)
Alimentation	220-240 V, 50 Hz
Réfrigérant	Hydrocarbures (inflammables)
Dégivrage	Automatique
Réversibilité de la porte	Oui
Éclairage intérieur	Ampoule remplaçable
Fonctions principales	Clayettes amovibles, balconnets réglables, éclairage intérieur, dégivrage automatique
Entretien et nettoyage	Nettoyage périodique, nettoyage du condenseur
Sécurité	Sécurité enfants (portes magnétiques)
Pièces détachées et réparabilité	Disponibles en ligne sur www.aeg-electrolux.be
Informations générales	Notice d'utilisation incluse (56 pages)

FOIRE AUX QUESTIONS - Santo K 710036I AEG-ELECTROLUX

Comment régler la température de mon réfrigérateur AEG-Electrolux Santo K 710036I ?

Tournez le bouton du thermostat vers le bas pour un froid minimum ou vers le haut pour un froid maximum. Une position moyenne est recommandée. La température dépend de la température ambiante, de la fréquence d'ouverture de la porte, de la quantité de denrées et de l'emplacement. Évitez de régler sur la position maximale si l'appareil est plein et la température ambiante élevée pour éviter une formation excessive de givre.

Que faire si mon réfrigérateur ne refroidit pas assez ?

Vérifiez que l'appareil est allumé et que la température est correctement réglée. Assurez-vous que la porte ferme bien et n'est pas ouverte trop souvent. Laissez refroidir les aliments chauds avant de les placer. Si le problème persiste, consultez le chapitre "Que faire si..." de la notice.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Débranchez l'appareil. Nettoyez l'intérieur et les accessoires avec de l'eau tiède savonneuse. N'utilisez pas de produits abrasifs ou d'éponges métalliques. Rincez et séchez soigneusement. Nettoyez régulièrement le condenseur (grille noire) à l'arrière avec une brosse ou un aspirateur.

Le réfrigérateur dégivre-t-il automatiquement ?

Oui, le givre est éliminé automatiquement de l'évaporateur à chaque arrêt du compresseur. L'eau de dégivrage s'écoule dans un récipient au-dessus du compresseur. Nettoyez régulièrement l'orifice d'écoulement au milieu du réfrigérateur avec le bâtonnet fourni pour éviter les débordements.

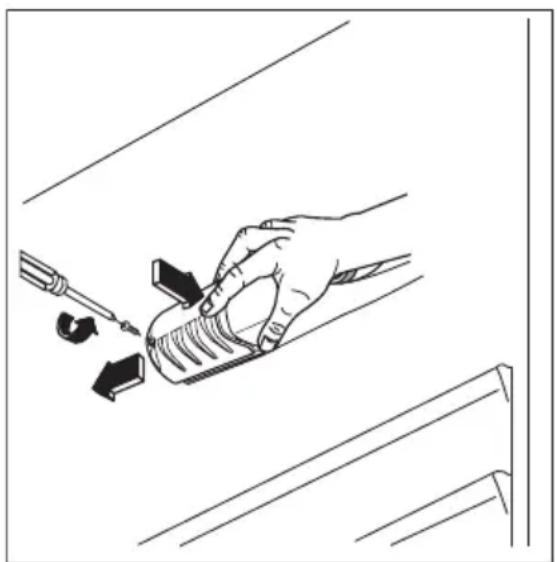

Comment remplacer l'ampoule d'éclairage ?

Débranchez l'appareil. Retirez la vis du diffuseur, puis le diffuseur. Remplacez l'ampoule par un modèle identique de même puissance (indiquée sur le diffuseur). Remettez le diffuseur et serrez la vis. Rebranchez l'appareil.

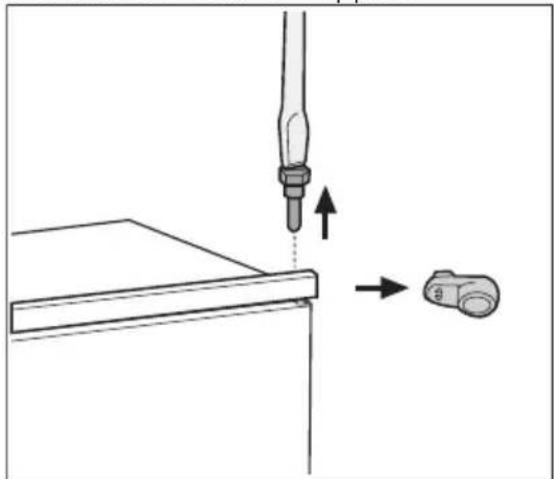

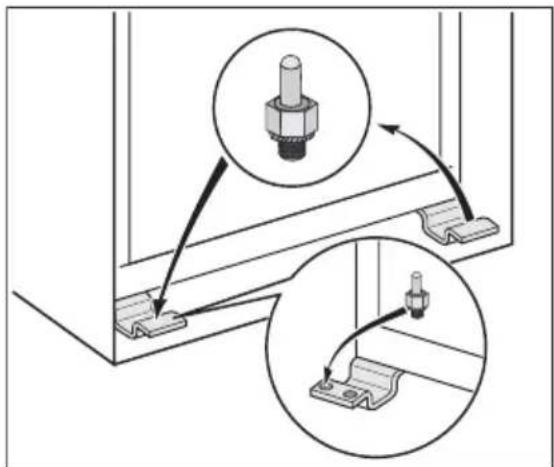

Peut-on inverser le sens d'ouverture de la porte ?

Oui, la porte est réversible. Pour inverser l'ouverture, dévissez le pivot supérieur, enlevez la porte et l'entretoise, desserrez la tige supérieure, puis installez le pivot inférieur de l'autre côté, remontez l'entretoise et la porte, et serrez le pivot supérieur. Consultez la notice pour les détails.

De l'eau coule dans le réfrigérateur, que faire ?

L'orifice d'écoulement de l'eau de dégivrage est peut-être obstrué. Nettoyez-le avec le bâtonnet spécial. Assurez-vous que les aliments ne touchent pas la plaque arrière et que l'eau s'écoule correctement dans le bac d'évaporation.

Comment économiser de l'énergie avec mon réfrigérateur ?

N'ouvrez pas la porte trop souvent ou trop longtemps. Placez le thermostat sur une position moyenne. Évitez de stocker des aliments chauds. Assurez une bonne circulation d'air autour de l'appareil. Nettoyez régulièrement le condenseur.

Quelles sont les consignes de sécurité pour les enfants ?

Ne laissez pas les enfants jouer avec l'appareil. Lors de la mise au rebut, coupez le câble d'alimentation et démontez la porte pour éviter que les enfants ne s'enferment. L'appareil est équipé de fermetures magnétiques. Si vous remplacez un appareil avec une fermeture à ressort, rendez-la inutilisable.

Où trouver des pièces détachées pour mon réfrigérateur ?

Vous pouvez commander des accessoires, consommables et pièces détachées via la boutique en ligne sur www.aeg-electrolux.be. Contactez également le service après-vente agréé.

MODE D'EMPLOI Santo K 710036I AEG-ELECTROLUX

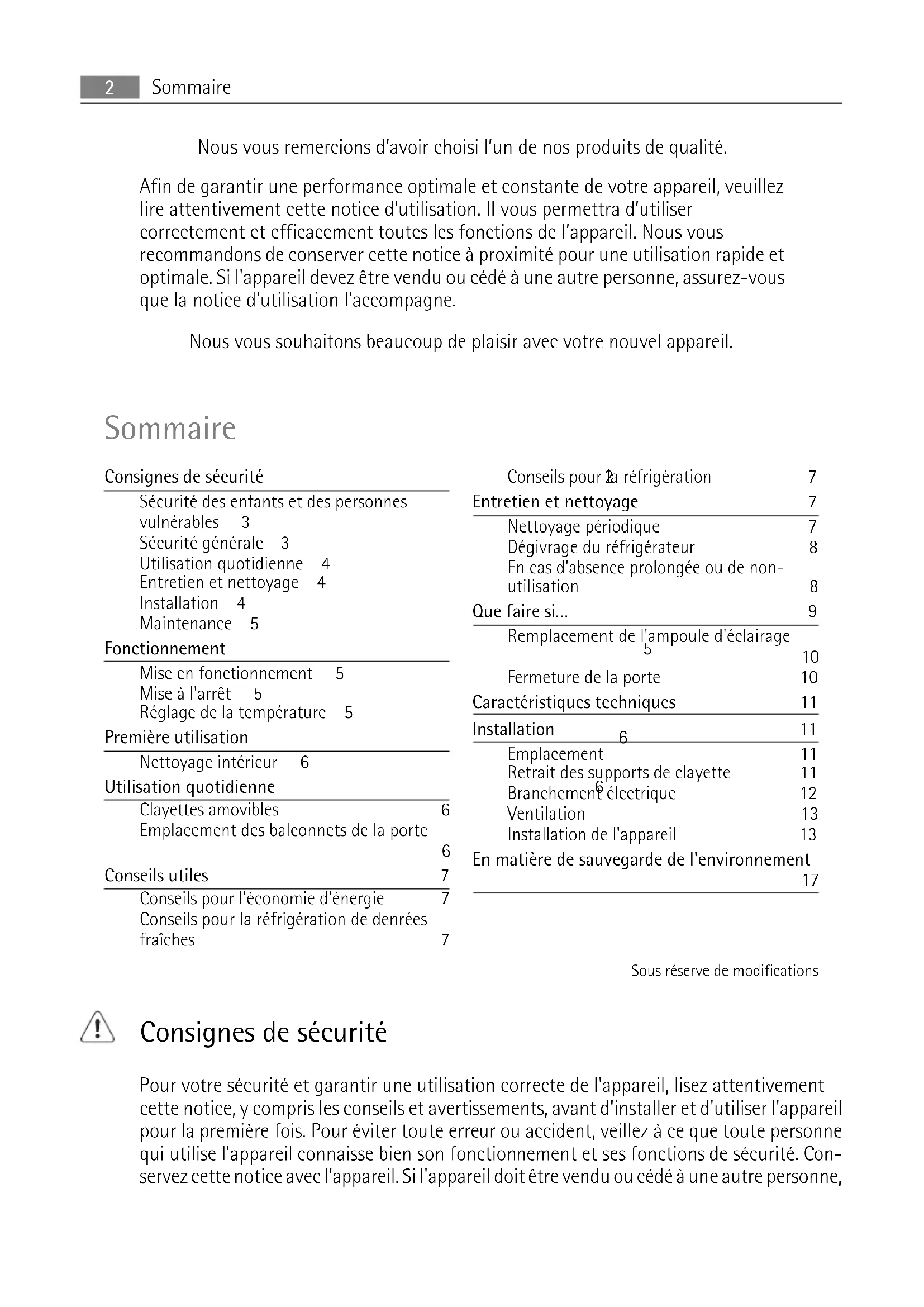

Notice d'utilisation Refrigerateur

Nos you remercions d'avoircision l'un de nos produits de qualite.

Afin de garantir une performance optimale et constante de votre apparéil, veuilles dire attentivement cette notice d'utilisation. Il vous permettra d'utiliser correctement et efficacement toutes les fonctions de l' apparéil. Nous vous recommendons de conserver cette notice à proximé pour une utilisation rapide et optimale. Si l' apparéil nevez été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel apparéil.

Sommaire

Consignes de sécurité

Sécurité des enfants et des personnes

vulnerables 3

Sécurité générale 3

Utilisation quotidienne 4

Entretien et nettoyage 4

Installation 4

Maintenance 5

Fonctionnement

Mise en fonctionnement 5

Mise à l'arret 5

Réglage de la température 5

Première utilisation

Nettoyage interieur 6

Utilisation quotidienne

Clayettes amovibles 6

Emplacement des balconnets de la porte 6

Conseils utiles 7

Conseils pour I'ecomie d'énergie 7

Conseils pour la réfrigération de denrées fraîches 7

Conseils pour a réfrigération 7

Entretien et nettoyage 7

Nettoyage periodique 7

Dégivrage du réfrigérateur 8

En cas d'absence prolongée ou de non-utilisation 8

Que faire si... 9

Remplacement de l'ampoule d'éclairage 5 10

Fermetre de la porte 10

Characteristiques techniques 11

Installation 6 11

Emplacement 11

Retrait des supports de clayette 11

Branchemélectrique 12

Ventilation 13

Installation de l'appareil 13

En matière de sauvegarde de l'environnement 17

Sous réserve de modifications

! Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne,

veilz à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant decline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils poursaient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Demontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une ferméture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et demettre ainsi leur vie en danger.

Sécurité générale

ATTENTION

Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet apparéil est destiné uniquement à la conservation des alimentés et à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
• N'utilisez pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou autres moyens artificiens pour dégivrer ou accélérer le dégivrage de votre apparéil.
• Ne faites pas fonctionner d'appareils électriques (par exemple : sorbetières électriques, mélangeurs ou sèche cheveux) à l'intérieur de votre apparéil.
• N'endommagez pas le circuit de refroidissement.
• Conformément au règlement UTE-C-73-997 de juillet 2006, seules les personnes ayant reçues une formation spécifique aux fluides inflammables peuvent intervenir sur cet apparéil qui contient des hydrocarbures. Ce gaz est néanmoins inflammable.

Pendant le transport et l'installation de votre apparéil, assurez-vous qu'aucune partie du circuit n'est endommagée.

Si un composant du circuit réfrigérant est endommagé :

• évitez les flammes nues (briquet) et toute autre source d'allumage (étincelles)

• aéréz la piece dans laquelle se trouve l'appareil

• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet appariel. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou d'électrocutions.

AVERTISSEMENT

Les composants électriques (cordon d'alimentation, prise, comprateur) doivent être remplacés par un électricien qualifié.

1. N'utilisez pas de rallonge au niveau du cable d'alimentation.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrête de l'appareil. Une prise de courant endommagée peut s'échauffer et causeur un incendie.
3. Assurez-vous de pouvoir acceder à la prise secteur de l'appareil.
4. Ne tirez pas sur le cable d'alimentation.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branche pas dans la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas present 1) pour l'éclairage interieur.

7. Cet apparéil est lourd. Faites attention lors de son déplacement.

8. Ne touchez pas avec les mains humides les surfaces givrées ou les produits congelés ; la température très BASSE à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
9. Évitez les expositions prolongées de l'appareil aux rayons solaires.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les recommandations de conservation. Consultez les chapitres correspondants dans cette notice d'utilisation.

Entretien et nettoyage

• Avant tout entretien, mettez l'appareil à l'arrêt et débranchez-le. Si vous n'avez pas accès à la prise, coupez le courant.
• N'utilise pas d'objets métalliques pour nettoyer l'appareil.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le组成部分 réfrigerateur. Nettoyez-le, le cas échéant. Si l'orifice est bouché, l'eau s'écoulée au fond du组成部分 réfrigerateur.

Installation

Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifie qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

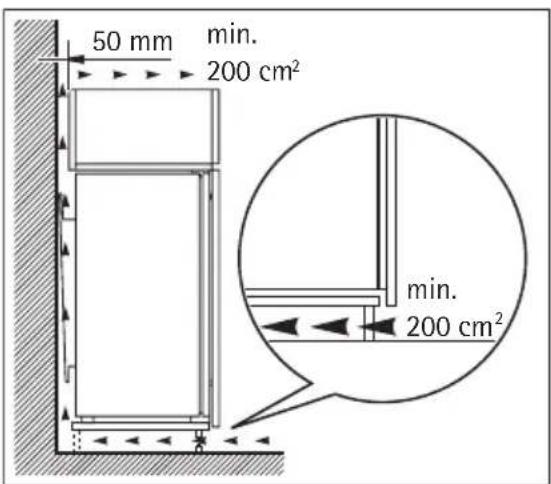

• Veiliez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, ciisson ou rayons solaires trop intensés).
  Assurez-vous que la prise murale reste accessible après l'st installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. 2)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par unElectricien qualifié ou une personne compétente.
• Cet apparéil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pieces d'origine.

Protection de l'environnement

Le système frigorifique et l'iso1ation de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L' apparéil ne doit pas être mis au rebut avec les ordures menagères et les déchets urbains. La mousse d'iso1ation contient des gaz inflam-mables : l' apparéil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détiériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matérieliaux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

Pourmettreàl'arrêt l'appareil,tournez le bouton du thermostat sur la position "0".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procedez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tourne le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante
  2) Si un branchement sur le réseau d'eau est prévu

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées
• l'emplacement de l'appareil.

Si le thermostat est reglé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une temperature plus élevé de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Première utilisation

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonnée pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abimer la finition.

Utilisation quotidienne

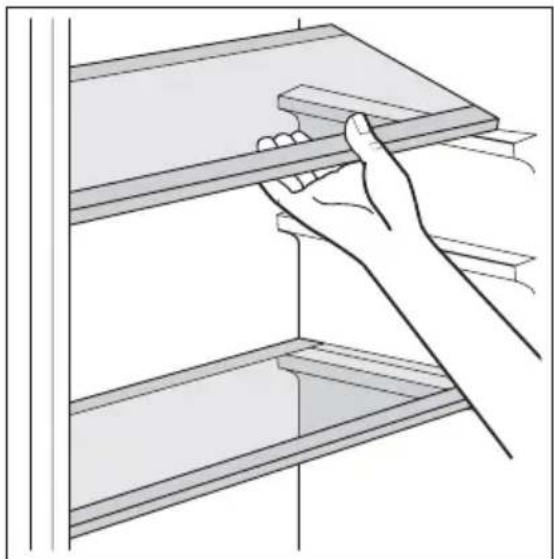

Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puissant être placees en fonction des besoin.

Pour exploiter au moyen l'espace, vous pouvez placer les demi-clayettes avant au dessus des clay-ettes arrêté.

Emplacement des balconnets de la porte

En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Conseils utiles

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiante est élevé, le thermostat est régé sur Max et l'appareil est plein. Il est possible que le compresseur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter cet inconvenient, placez le thermostat sur une position moins élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les dernières performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en evaporation dans le réfrigerateur
• couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques
• placez les alimentents pour que l'air puisse circuler librement autour

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: place-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des recipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballds.

Entretien et nettoyage

ATTENTION

débrancher l'appareil avant toute opération d'entretien.

Cet appeareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doit donc être effectuels que par du personnel autorisé.

Nettoyage periodique

Cet apparéil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• vérifie régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
• rincez et séchez soigneusement.

Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une Brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommendés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionné d'un peu de savon liquide pour nettoyer la carrosserie de l' apparéil.

Après le nettoyage, rebranchez l'appareil.

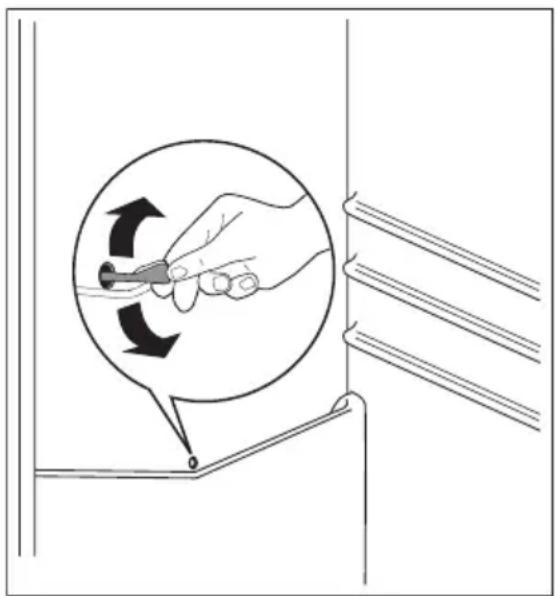

Dégivrage du réfrigérateur

Le givre est automatiquement eliminé de l'évaporateur du compartment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un recipient spécial situé à l'arrête de l'appareil, au-dessus du compresseur,

d'ou elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartment réfrigerateur pour empêcher l'eau de déborder et de couler sur les alimentés qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet spécial se trouvant déjà dans l'orifice.

En cas d'absence prolongée ou de non-utilisation

Prénez les précautions suivantes :

• débranchez l'appareil
  retirez tous les alimentes
• dégivrez ^3) et nettoyez l'appareil et tous les accessoires
• faissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

3) si cela est prévu.

Si, toute fois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

Que faire si...

AVERTISSEMENT

Avant de résoudre les problèmes, débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le present manuel, doit être exclusivement confiée à un electricien qualifié ou une personne compétente.

Certain bruits pendant le fonctionnement (compresseur, système réfrigerant) sont normaux.

Anomalie Cause possible Solution
L'appareil ne fonctionne pas. La lampe ne fonctionne pas.		L'appareil est à l'accrit. Mettez l'appareil en marche.
La fiche n'est pas correctement branchée sur la prise.		Branchez correctement la fiche sur la prise.
Le courant n'arrive pas à l'appa-reil. La prise n'est pas alimentée.		Branchez un autre apparéil élec-trique sur la prise.Faites appel à un électricien qua-lifié.
L'ampoule ne fonctionne pas.		L'ampoule est défectueuse.
Le comprésur fonction-ne en continu.		La température n'est pas bien réglée.
		La port e n'est pas bien fermée.
La port e a été ouverte trop sou-vent.		Ne faissez pas la porte ouverte plus longtemps que nécessaire.
La température du produit est trop élevé.		Laissez la température du produit rejoindre la température ambian-te avant de le stocker.
La température ambiante est trop élevé.		Abaissez la température de la pièce.
De l'eau coule sur la pla-que arrêté du réfrigéra-teur.		Pendant le dégivrage automatique, le givre fond sur la plaque arrêté.
De l'eau coule dans le ré-frigérateur.		L'orifice d'écoulement de l'eau est obstrué.
Anomalie Cause possible Solution
Des produits empêchent que l'eau coule dans le réservoir d'eau.	Assurez-vous que les produits ne touchent pas la plaque arrêté.
De l'eau coule sur le sol.	L'eau de dégivrage ne coule pas dans le plateau d'évaporation si-tuée au dessus du compresseur.	Fixez le tuyau de sortie de l'eau au plateau d'évaporation.
La température de l'ap-pareil est trop BASSE.	Le bouton du thermostat n'est pas bien réglié.	Choisissez une température plus élevé.
La température de l'ap-pareil est trop élevé.	Le bouton du thermostat n'est pas bien réglié.	Choisissez une température plus BASSE.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
La température du produit est trop élevé.	Laissez la température du produit rejoindre la température ambian-te avant de le stocker.
Trop de produits ont été intro-duits ensemble.	Introduisez moins de produits en même temps.
Il n'y a aucune circulation d'air froid dans l'appareil.	Assurez-vous qu'il y ait une circulation d'air froid dans l'appareil.

Remplacement de l'ampoule d'éclairage

1. Debranchez l'appareil.
2. Retirez la vis du diffuseur.
3. Retirez le diffuseur (voir l'illustration).
4. Remplacez l'ampoule par un modele semblable de meme puissance (la puissancemaximale est indiquee sur le diffuseur).
5. Installez le diffuseur.
6. Serrez la vis du diffuseur.
7. Branchez l'appareil.
8. Ouvrez la porte. Vérifiez que l'ampoules allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints defectueux. Contactez le Service Avres-vente.

\section*{Caracteristiques techniques}

Dimensions de la niche d'en-castrement
Hauteur 1030 mm
Largeur 560 mm
Profondeur 550 mm

Les données techniques figurent sur la plaque signalétique située sur le (:oté gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie.

Installation

Emplacement

AVERTISSEMENT

Si l'appareil qui doit être mis au rebut est équiné d'un dispositif de fermeture, rendez celui ci inutilisable de manière à ce que les enfants ne puissant pas rester enfermés à l'intérieur de l'appareil.

La prise de l'appareil doit être facilement accessible après son installation.

Installez cet apparéil à un endroit où la température ambiente correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Classe climatique Température ambiente
SN +10°C à + 32°C
N +16°C à + 32°C
ST +16°C à +38°C
T +16°C à +43°C

Retrait des supports de clayette

Votre appareil est équipé de dispositifs de retenue qui permettent d'immobiliser les clayettes au cours du transport.

Pour les enlever, procedede comme suit :

1. Déplacez les supports de clayette dans les sens de la flèche (A).
2. Soulevez la clayette de l'arrière et poussez-la vers l'avant pour la dégager (B).
3. Enlevez les dispositifs de retenue (C).

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondant à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du cable d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant decline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet apparéil est conforme aux directives communautaires.

Réversibilité de la porte

L'appareil est livre avec l'ouverture de la porte à droite. Si vous poulez que la porte s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'instructor l'appareil :

1. Dévissez et enlevez le pivot supérieur.
2. Enlevez la porte.
3. Enlevez l'entretoise.

1. À l'aide d'une clé, desserrez la tige supérieure.

Du côté opposé :

1. Serrez le pivot inférieur.
2. Installez l'entretoise.
3. Installez la porte.
4. Serrez le pivot supérieur.

Ventilation

La circulation d'air derrière l'appareil doit être suffisante.

Installation de l'appareil

ATTENTION

Veillez à ce que le cable d'alimentation soit dégagé.

Procedez comme suit :

1. Installez l'appareil dans la niche.

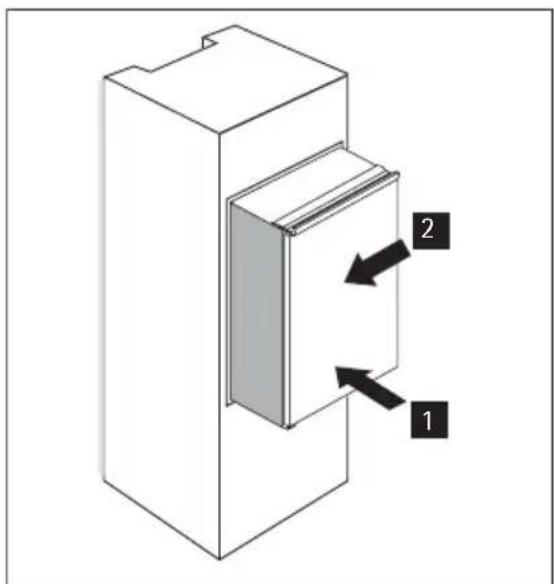

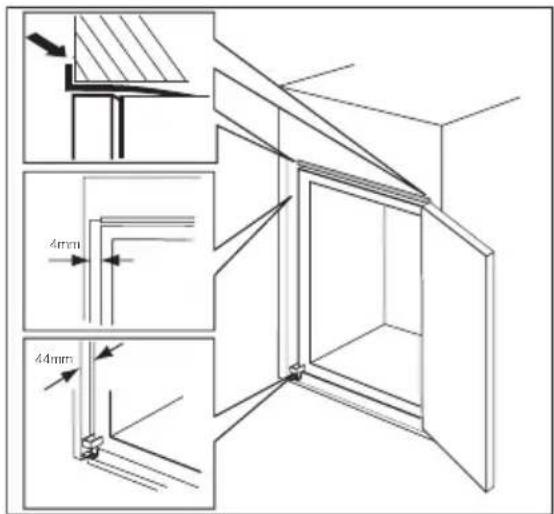

Poussez l'appareil dans le sens de la flèche (1) jusqu'à ce que le cache supérieur bute contre le meuble de cuisine. Veillez à laisser un espace de 44 mm entre l'appareil et le bord avant du placard.

Poussez l'appareil dans le sens de la flèche (2) contre le placard sur le côté opposé de la charnière. Laissez un espace de 4 mm entre l'appareil et le placard.

1. Ajustez l'appareil dans la niche.

L'entretoise en plastique (dans le sac d'accessoires) sert à maintainir la bonnde distance entre l'appareil et le meuble. Ouvrez la porte. Placez I'entretoise en plastique.

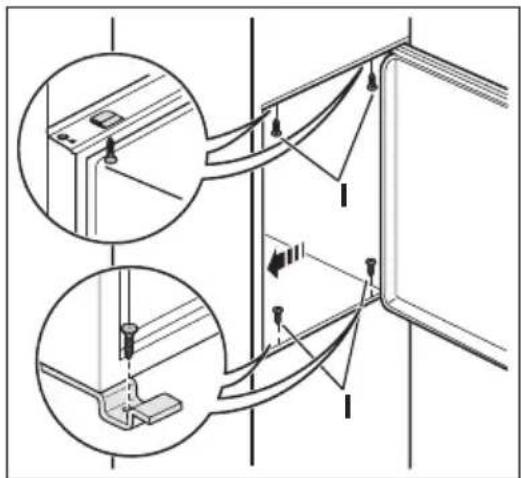

1. Fixez l'appareil à la niche à l'aide de 4 vis.

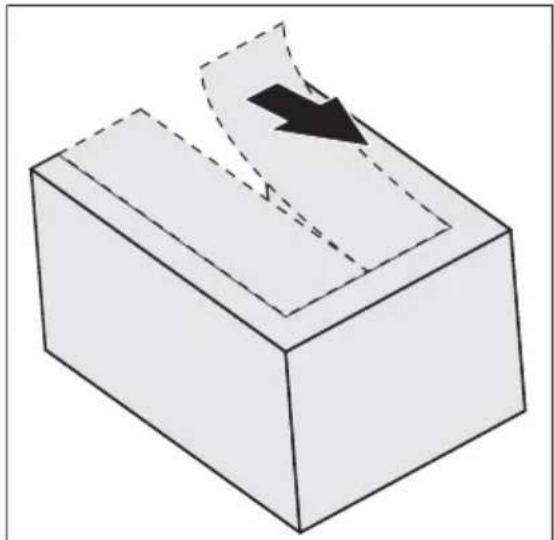

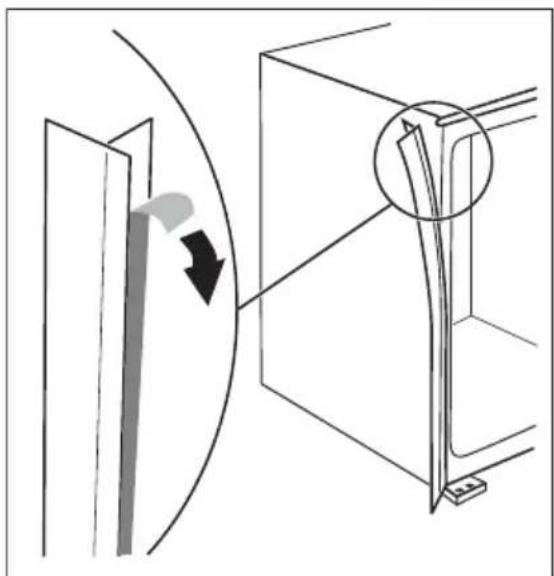

1. Appliquez la bande isolante adhesive sur l'appareil comme indiquedans la figure.

1. Enlevez la partie correspondante du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX dans le cas contraire.

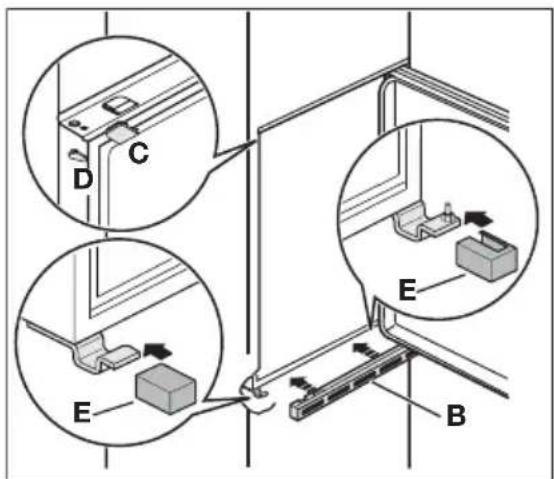

1. Fixez les caches (C, D) aux éléments de fixation et aux orifices de la charnière. Installéz la grille de ventilation (B). Fixez les caches charnière (E) à la charnière.

1. Detachez les pieces (Ha), (Hb), (Hc) et (Hd).

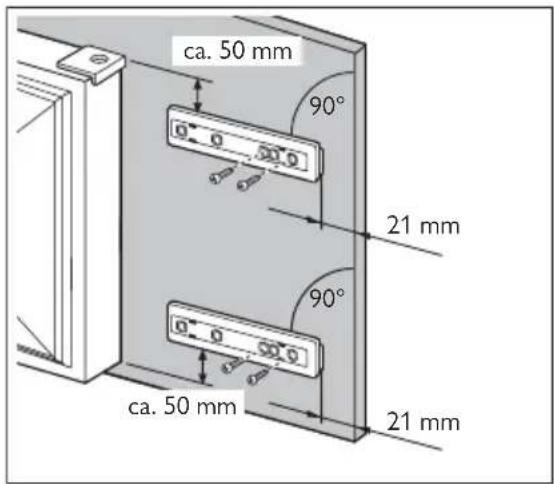

1. Installez la piece (Ha) sur la face interieure du meuble de cuisine.

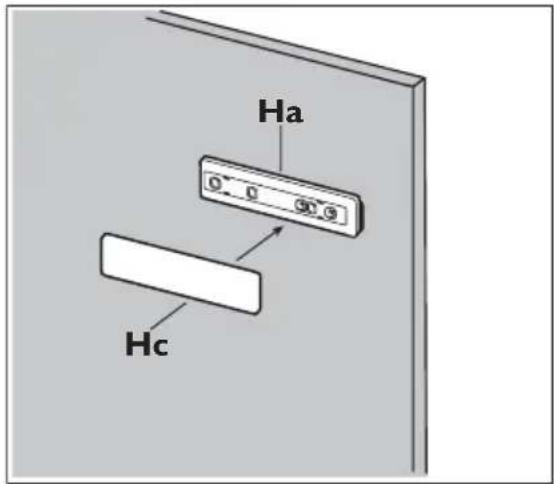

1. Poussez la piece (Hc) sur la piece (Ha).

1. Ouvrez la porte de l'appareil et la porte du meuble de cuisine à un angle de 90^ . Insérez le petit carré (Hb) dans la glissière (Ha).

Réunissez la porte de l'appareil et la porte du meuble et marquez les trous.

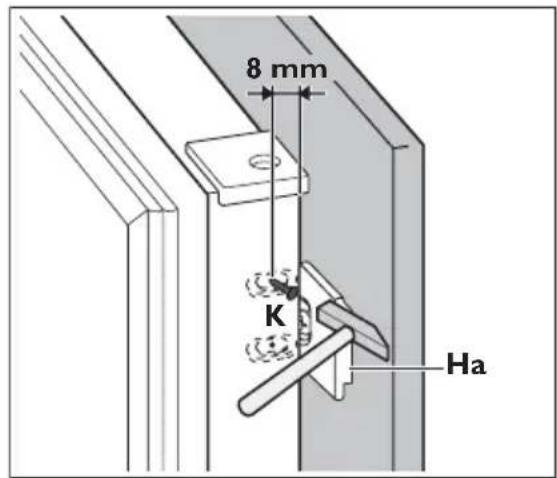

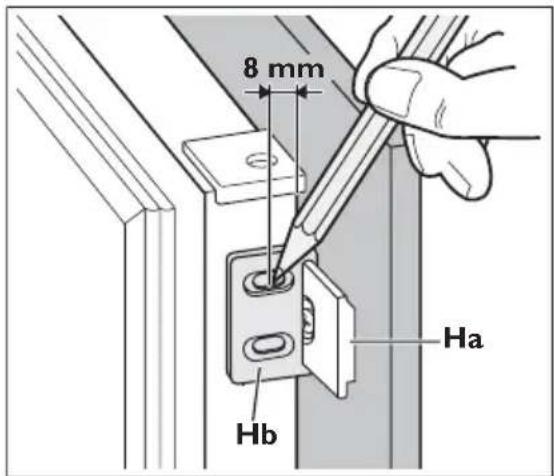

1. Sortez les rails de transport et plantez le clou (K) à 8 mm du bord extérieur de la porte.

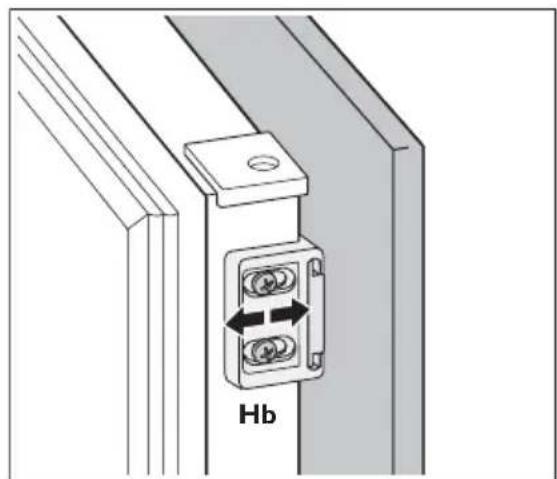

1. Placez de nouveau le petit carre sur la glissiere et fixez-le avec les vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la piece Hb.

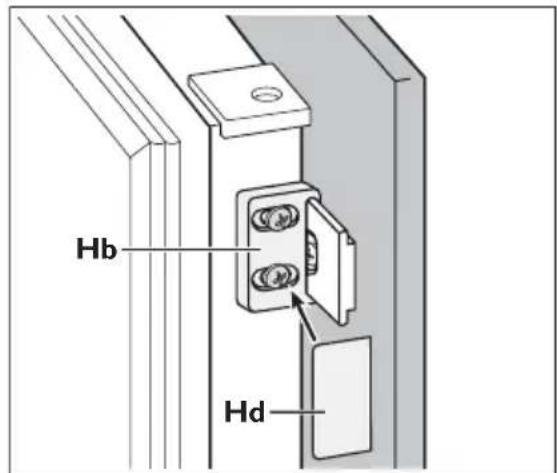

1. Appuyez la piece (Hd) sur la piece (Hb).
   Vérifiez une dernière fois que:

2. Toutes les vis sont serrées.

3. La bande isolante est fermement fixée à l'armoire.
4. La porte ouvre et ferme correctement.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut ettre traité comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).

En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Vous pouvez commander des accessoires, consommables et pieces détachées via notre magasin online sur: www.aeg-electrolux.be
