MODE D'EMPLOI RO400C AEG-ELECTROLUX

4 Étrier pour tuyau d'évacuation des eaux usées 2 Tuyau d'évacuation des eaux usées 3 Attache pour tuyau (2) 4 Tuyau d'amenée de l’eau 5 Raccord coudé pour tuyau de sortie de l’eau purifiée 6 Clé pour installation des filtres 7 Fiche d'information auto-adhésive 8 Tuyau de sortie de l'eau purifiée 9 Robinet pour l’eau purifiée* 10 Voyants d'indication* 11 Compartiment filtre | 12 Socle 13 Compartiment filtre 11 14 Tableau de commande

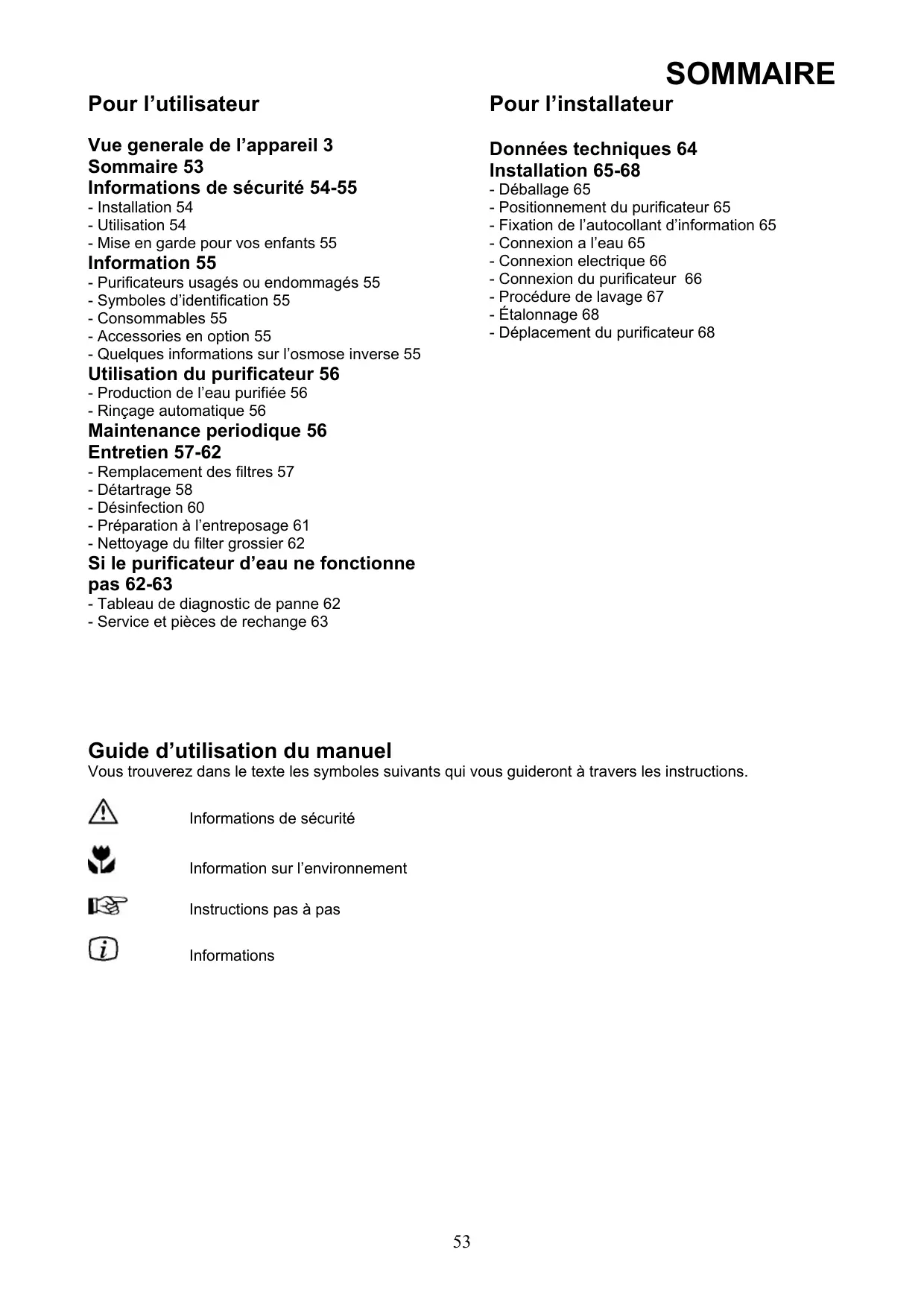

Pour l’utilisateur Vue generale de l’appareil 3 Sommaire 53 Informations de sécurité 54-55 - Installation 54 - Utilisation 54 - Mise en garde pour vos enfants 55 Information 55 - Purificateurs usagés ou endommagés 55 - Symboles d'identification 55 - Consommables 55 - Accessories en option 55 - Quelques informations sur l'osmose inverse 55 Utilisation du purificateur 56 - Production de l’eau purifiée 56 - Rinçage automatique 56 Maintenance periodique 56 Entretien 57-62 - Remplacement des filtres 57 - Détartrage 58 - Désinfection 60 - Préparation à l’entreposage 61 - Nettoyage du filter grossier 62 Si le purificateur d’eau ne fonctionne pas 62-63 - Tableau de diagnostic de panne 62 - Service et pièces de rechange 63 Guide d'utilisation du manuel SOMMAIRE Pour l'installateur Données techniques 64 Installation 65-68 - Déballage 65 - Positionnement du purificateur 65 - Fixation de l'autocollant d'information 65 - Connexion a l'eau 65 - Connexion electrique 66 - Connexion du purificateur 66 - Procédure de lavage 67 - Étalonnage 68 - Déplacement du purificateur 68 Vous trouverez dans le texte les symboles suivants qui vous guideront à travers les instructions. ÂÀ Informations de sécurité Ÿ Information sur l'environnement En Instructions pas à pas © Informations

Lire attentivement le manuel d'instructions, qui contient les directives, conseils, avertissements, avant l'installation et la mise en service du purificateur. Cela afin de travailler d'une manière satisfaisante et fournir de plus grands bénéfices. Quiconque utilise le purificateur devra se familiariser avec le maniement et les dispositifs de sécurité. Installation + S'assurer que l’eau à filtrer présente les caractéristiques nécessaires décrites dans la rubrique «Eau à filtrer»de la section intitulée «Données techniques». - Le purificateur doit être branché sur une prise électrique mise à la terre. Il est recommandé de brancher l'appareil sur une prise secteur qui soit facilement accessible, après installation, du fait que certaines opérations nécessitent que le courant soit momentanément interrompu. Si l'alimentation électrique doit se faire par le biais d’un câblage installé à demeure, le branchement doit être effectué par un technicien qualifié et doit être réalisé avec des connexions de sécurité. Une installation mal exécutée peut causer des dommages corporels ou matériels qui ne sauraient être couverts par aucune garantie. Tout travail de plomberie éventuellement nécessaire doit être exécuté par une personne qualifiée. Si l'utilisateur effectue une partie de l'installation, il devra prendre connaissance de la réglementation en vigueur et s’y conformer. Il'est impératif que le purificateur soit installé en position verticale, sur une surface plane. Veiller à ce que les tuyaux et câbles ne soient pas écrasés ou endommagés d'une manière ou d’une autre lorsque l’on déplace l'appareil (nettoyage). Si l’eau qui alimente le purificateur est impropre à la consommation, il faudra faire analyser l'eau purifiée avant toute consommation de cette dernière directement après l'installation de l'appareil. L'eau purifiée doit également faire l’objet d’une analyse annuelle, dès que l’on décèle un changement de goût ou d’odeur, afin de s'assurer que l'appareil fonctionne correctement. Si l'analyse indique que l’eau est impropre à la consommation, ne pas boire cette eau et prendre contact immédiatement avec votre vendeur. Après installation d’un purificateur d'eau neuf, ne pas consommer d’eau purifiée avant achèvement complet des opérations d'étalonnage et de purge. L’étalonnage du purificateur d’eau ne doit être effectué que : - lors de la première mise en service du purificateur d’eau. - en cas de modification de la qualité de l’eau (par ex. en cas de déménagement). - après le remplacement de la membrane. La technique d’osmose inverse réduit très efficacement la plupart des substances. C'est pourquoi le contenu en substances qui protègent normalement les tuyaux, réservoirs, valves, etc. est très faible dans l’eau purifiée provenant du purificateur d’eau. Tenir compte du risque de corrosion et d'élution en choisissant les matériaux des équipements périphériques du purificateur d'eau. Utilisation - Le purificateur d’eau est destiné à fournir de l’eau purifiée pour les applications. + L'eau purifiée ne doit être utilisée que lors que les voyants Il et III du panneau de contrôle (niveaux de purification) sont allumées. Il peut s'écouler jusqu'à 60 secondes avant que le purificateur indique que l'eau a la qualité voulue. Le purificateur d’eau doit être connecté à l’eau et à l'électricité pour que le système de rinçage automatique fonctionne. Le rinçage automatique se déclenche environ toutes les 12 heures. Chaque fois que de l’eau a été tirée, ou toutes les 15 minutes au cours d’un cycle opérationnel, ou quand on branche l'appareil, le rinçage automatique se déclenche. Ne pas utiliser à des fins de rangement la surface supérieure du boîtier de l'appareil. Ne pas utiliser l’eau purifiée dans des casseroles et autres ustensiles en aluminium en raison du risque de corrosion, cela entraînerait en outre la présence de niveaux d'aluminium supérieurs dans l’eau pure. Ne jamais tenter de modifier le purificateur ; il y aurait des risques de dommages corporels ou matériels qui ne pourraient être couverts par aucune garantie. Si le branchement du purificateur à l'eau et à l'électricité doit être coupé pour une période prolongée (plusieurs jours), il convient de ranger l'appareil conformément à la procédure dite “Entreposage”. Cette mesure le protégera également du gel. Le purificateur ne doit pas être utilisé sans son filtre (excepté durant l'opération de nettoyage et d'entreposage). Cela pourrait l'endommager sérieusement. Si le purificateur contient des produits de protection ou des détergents, il doit être nettoyé selon la procédure de lavage avant que l'eau purifiée puisse être utilisée. S'assurer une fois par mois que les connexions sont bien étanches. Les fuites survenues à l'extérieur de l'appareil ne peuvent être détectées par le système de sécurité interne. Si une fuite se produit, couper immédiatement l’arrivée d'eau, couper le courant d'alimentation de l'appareil en retirant la prise murale ou en dévissant le fusible sur le tableau de distribution électrique. Au cas où des fils électriques auraient été endommagés, ils doivent être remplacés par un personnel qualifié, afin d'éviter des dommages corporels ou matériels.

Mise en garde pour vos enfants - Ne pas laisser les enfants jouer avec le purificateur. - Ne jamais abandonner l'emballage de l'appareil avec lequel les enfants pourraient jouer. Ÿ Mise au rebut Purificateurs usagés ou endommagés « À l'expiration de la vie utile du purificateur, débrancher la prise électrique et couper le fil à son point d'entrée dans l'appareil. S'assurer que les enfants ne jouent pas avec le fil sectionné. Consultez votre fournisseur pour savoir où mettre le purificateur au rebut. + Couper le courant d'alimentation d’un purificateur endommagé en enlevant la prise. Ou bien détacher le fusible du purificateur (prise) du tableau de distribution électrique. Symboles d'identification + 80% des composants en plastique ou en caoutchouc de l'appareil sont identifiés à l’aide de symboles pour faciliter le recyclage et la mise au décharge du purificateur usagé. + Cet étiquetage est réalisé en conformité avec les normes internationales. - Les pièces en carton sont recyclables et peut être déposées dans des centres de récupération des déchets. INFORMATION Consommables Filtre à particules Filtre au carbone Détartrant Conservateur article n° 9192400-82 article n° 9192400-83 article n° 1507207-01 article n° 1507206-02 Accessoires en option Robinet pour l’eau purifiée article n° 1507059-81 Voyants d'indication article n° 1507289-00 Tapis insonorisant article n° 9192409-03 Kit d'installation article n° 9192409-04 Raccord pour lavevaisselle (modèle à réglage de niveau uniquement) article n° 9192409-02 Les consommables et accessoires en option peuvent être commandés auprès de votre revendeur (en précisant le n° de référence des articles indiqués sur la listes ci-dessus). L'eau Quelques informations sur l’osmose inverse « L'eau purifiée » a un goût agréable, c'est une eau de bonne qualité, sans dureté et sans substances organiques, ou inorganiques, malsaines ou indésirables. La purification de l’eau entraîne la séparation de ces particules et de ces substances. Dans la filtration traditionnelle certaines de ces substances ont été séparées de l'eau. L'osmose inverse est une filtration supérieure par laquelle des molécules extrêmement petites peuvent être séparées. La technique sépare l’eau non purifiée et un concentré contenant toutes les substances toxiques présentes dans l’eau. Osmose - Osmose inverse Dans un milieu naturel, par exemple le corps humain, l’eau est transportée par le phénomène de l'osmose. Les parois des cellules sont similaires à une membrane d'osmose naturelle qui sépare les impuretés de l’eau pure. Avec la technique de purification par osmose inverse, l’eau est poussée sous haute pression à travers une membrane synthétique semi-perméable. On obtient ainsi de l’eau purifiée par osmose. La membrane n'est perméable qu'à l'eau. D'autres substances dont les molécules sont un peu plus grosses que la molécule d’eau ne peuvent pas passer à travers la membrane et seront par conséquent séparées. Le principal avantage de l’osmose inverse, c'est qu'aucun produit chimique n’est utilisé au cours du traitement.

Une fois le purificateur d’eau installé, rincé et étalonné conformément aux instructions, il est prêt à l'usage. Le purificateur possède un système de contrôle électronique qui en facilite l’utilisation. Ne pas oublier ce qui suit : + __ Changer le filtre quand le changement du filtre est indiqué sur le panneau de contrôle (2 à 3 fois/an). + __ Nettoyer le purificateur quand le débit faiblit et/ou au moins tous les 6 mois. Production de l’eau purifiée Le purificateur commence la production d'eau purifiée lorsqu'un robinet, une vanne ou un réservoir sous pression libère la pression dans le tuyau de sortie de l’eau purifiée (c'est-à-dire quand le robinet ou la vanne sont ouverts ou quand la pression dans le réservoir tombe) lequel esj connecté au purificateur. ser que de l’eau provenant du ateur lorsque les niveaux II ou Ill sont indiqués. Si le purificateur n’a pas été utilisé pendant quelques temps, il peut s'écouler jusqu'à 60 secondes avant que l’eau obtenue ait la qualité souhaitée. Rinçage automatique + _ Chaque fois que de l’eau a été tirée, ou toutes les 15 minutes au cours d’un cycle opérationnel, rinçage automatique se déclenche. La durée du processus de rinçage varie entre 5 et 90 secondes, suivant la durée durant laquelle de l’eau a été précédemment tirée. °__ Lorsque le purificateur est connecté à l'eau et à l'électricité, le rinçage se déclenche automatiquement toutes les 12 heures. Le rinçage a lieu indépendamment du dernier moment où de l’eau purifiée a été produite.

MAINTENANCE PÉRIODIQUE

Vous trouverez ci-dessous les points à vous rappeler pour la maintenance périodique de votre appareil. Les points sont désignés dans l’ordre de la fréquence en partant des contrôles quotidiens. Chaque jour, vérifier que les diodes lumineuses n'indiquent pas qu’une opération doit être effectuée. Garder l'appareil propre. L'extérieur de l'appareil devra être nettoyé avec un chiffon humide. Ne pas utiliser de chiffon mouillé, ne pas verser d’eau sur l'appareil. Ne pas utiliser de détergents. Une fois par mois, s'assurer que tous les raccords sont bien serrés et étanches. Essuyer avec un chiffon l'éventuelle condensation formée sur la base de l'appareil. Assurez vous de changer le filtre aussi souvent que nécessaire. La durée du filtre dépend bien sûr de la qualité de l’eau d'alimentation. Après avoir enlevé le filtre usagé, laissez-le s'égoutter quelques minutes. Ce filtre peut être jeté dans les ordures ménagères, car il ne contient pas de substance nocive.

e Suivant le taux de calcaire de l'eau d'alimentation et son contenu en micro-organismes, le purificateur doit être nettoyé dès que le débit faiblit ou au moins tous les 6 mois et désinfecté si l'eau a une odeur ou un goût désagréable. ° Quand la production du purificateur est réduite, en particulier après le remplacement du filtre et le détartrage, contacter votre vendeur pour le remplacement de la membrane. + Si votre eau d'alimentation a été reconnue comme non potable, l'eau purifiée par le purificateur devra être analysée une fois par an dans un laboratoire. + __Sile purificateur risque de rester inutilisé pendant une période de 4 mois, ou qu'il doit être déconnecté de l’eau et de l'électricité, l'appareil devra être mis en position d'entreposage.

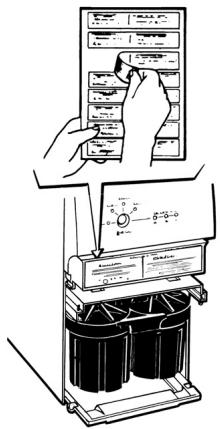

Remplacement des filtres ENTRETIEN Il importe de ne pas oublier de remplacer les filtres, étant donné que les filtres ont surtout pour rôle de protéger la membrane. Bien s'assurer que les porte-filtres ne fuient pas après le remplacement du filtre, puis effectuer les vérifications suivantes. Remplacement du filtre | Lorsque le voyant du filtre | s'allume, il est temps de remplacer celui-ci. Écarter tout d'abord tout autre cause éventuelle de défaillance à l’aide du “Tableau de diagnostic de pannes” dans la section “Si votre purificateur d’eau cesse de fonctionner”. Voir fig. 1-10 à la page 101. Sn 1. S'assurer que l'appareil est bien arrêté, puis enlever la prise électrique. Ouvrir le couvercle frontal placé devant les deux pré-filtres en procédant comme dans la figure.

2. Extraire les porte-filtres en tirant vers soi

aussi loin que possible.

3. À l'aide de la clé du filtre, dévisser le

porte-filtre de gauche marqué I. Ne pas oublier pas que le porte-filtre est plein d’eau et risque de déborder.

4. Essuyer tout écoulement sur le fond du

5. Déposer le filtre usagé.

6. Nettoyer le porte-filtre avec une brosse et

7. Insérer le filtre neuf avec l'étiquette |

tournée vers le haut. S'assurer que la bague d'étanchéité est insérée dans la gorge du porte-filtre.

8. Revisser le porte-filtre en place à la clé

du filtre. Serrer à fond le porte-filtre de manière à ce que le point se trouve environ entre les deux lignes blanches extérieures.

9. Pousser les porte-filtres dans le

10. Fermer le couvercle frontal et brancher la

prise électrique. Le purificateur procède automatiquement au rinçage. Le remplacement du filtre ! est terminé et le purificateur est prêt à l'emploi.

Remplacement du filtre Il Lorsque le voyant du filtre Il s'allume, il est temps de remplacer celui-ci. Voir fig. 1-11 à la page 101. TE 1-10. Suivre les instructions en 10 points pour le remplacement du filtre I. Mais remplacer cette fois le filtre Il situé dans le porte-filtre de droite.

11. La production d’eau purifiée doit

s'être arrêtée et l’appareil doit être connecté à la prise murale. Pour réinitialiser le compteur intégré à l'appareil pour le remplacement des filtres, tenir enfoncé le bouton (étalonnage) pendant environ 5 secondes jusqu'à ce que s’éteigne le voyant du filtre II. Le remplacement du filtre Il est terminé et le purificateur est prêt à l'emploi.

ENTRETIEN Détartrage Quand le débit faiblit, le purificateur d’eau doit être détartré afin d’en prolonger la durée d'utilisation. Si le débit normal ne peut être rétabli malgré le nettoyage et le remplacement des filtres, contactez votre fournisseur en vue de remplacer éventuellement la membrane. On procédera au nettoyage/détartrage du purificateur :

• __sile débit d'eau provenant du purificateur tend à faiblir eau moins tous les 6 mois Le produit de détartrage peut être commandé à votre robinet/la vanne et laisser le purificateur vendeur. (voir consommables) reposer pendant environ 10 heures (pendant toute une nuit). consener le Li séenrage hors de 9. Déposer le porte-filtre après ce temps de Pélisation enfants. Se laver les mains après repos. Jeter le contenu et rincer avec de l’eau. ° 10. Replacer le filtre dans le porte-filtre De l’eau contenant du détergent sera produite. conformément aux instructions Cette eau ne doit pas être consommée ni “Remplacement des filtres”, mais cette fois acheminée dans un équipement périphérique avec le filtre précédemment utilisé. ou autre produit. 11. Effectuer un rinçage complet conformément aux instructions de la section “Rinçage”. Il'existe 2 méthodes pour le nettoyage/détartrage du 12. Réinitialiser l'équipement. purificateur. La méthode A prend 10 heures et la méthode B prend 30 minutes. La procédure de détartrage est maintenant Méthode À terminée. Le purificateur est prêt à l'emploi. Pendant la procédure de nettoyage, qui prend environ 10 heures en tout, on ne peut pas utiliser le purificateur d'eau. A

1. Sile robinet pour l’eau purifiée n’est pas en

FF place, une vanne doit être installée sur le tuyau de sortie de l’eau purifiée de manière à pouvoir commander le purificateur au moyen de celle- ci. S'assurer également que l’eau purifiée provenant du purificateur peut être évacuée par la sortie des eaux usées en déconnectant le tuyau d’eau purifiée d’un autre produit ou d’un équipement périphérique, et en l’amenant à la sortie d'évacuation des eaux usées par l'ouverture.

2. Débrancher la prise électrique puis la

rebrancher de manière à rincer le purificateur.

3. S'assurer que la production d’eau purifiée s'est

arrêtée. Laisser le purificateur connecté au réseau.

4. Dévisser le porte-filtre Il conformément aux

instructions “Remplacement des filtres” et mettre le filtre de côté.

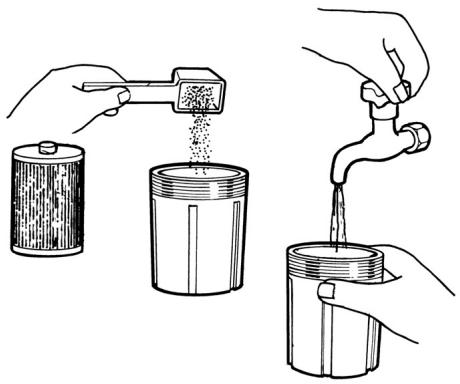

5. Ajouter environ 2,5 di de détergent (l'équivalent

de 200 g) dans le porte-filtre. Remplir d'eau tiède (20 — 40 °C) presque jusqu’au bord. Remuer pour bien dissoudre la poudre, voir fig. A.

6. Revisser le porte-filtre à l’aide de la clé du filtre.

7. Ouvrir le robinet/la vanne d’eau purifiée et

laisser le purificateur évacuer l’eau vers la sortie d'évacuation des eaux usées pendant 45 secondes.

8. Le robinet/la vanne étant ouverts, enlever la

prise électrique, voir fig. B. Fermer le

Méthode B Pendant la procédure de nettoyage, qui prend environ 30 minutes, on ne peut pas utiliser le purificateur d’eau. Æ ‘

Mélanger environ 2,5 di de détergent (l'équivalent to 200 g) avec 2 litres d’eau tiède dans un seau. Remuer pour bien dissoudre la poudre. Enlever la prise électrique. Retirer les filtres 1 et Il des porte-filtres conformément aux instructions “Remplacement des filtres” et revisser en place les deux porte-filtres vides. (Ne pas jeter les filtres, ils sont réutilisables.) Si le robinet pour l’eau purifiée n’est pas en place, s'assurer que l’eau purifiée provenant du purificateur peut être évacuée par la sortie des eaux usées en déconnectant le tuyau de sortie de l’eau purifiée d’un autre produit ou d’un équipement périphérique, et en l’amenant à la sortie d'évacuation des eaux usées par l'ouverture. Fermer le robinet du raccord d'alimentation en eau. Déconnecter le tuyau d'’amenée de l’eau du raccord d'alimentation en eau et le tuyau d'évacuation des eaux usées de la sortie des eaux usées. introduire dans un seau l'extrémité du tuyau d’amenée de l’eau et celle du tuyau d'évacuation des eaux usées. S'assurer que les extrémités des tuyaux restent bien en dessous de la surface pendant toute la procédure de nettoyage. Brancher la prise électrique et laisser le purificateur se rincer automatiquement. Enlever la prise après 30 secondes environ. (Pendant le rinçage, le purificateur aspire le mélange contenu dans le seau. Le volume contenu dans le seau réduit d’un volume égal à celui qui se trouvait dans les porte-filtres, et par conséquent ne disparaît pas complètement.) Attendre 1 minute puis répéter le point 6. Laisser maintenant le détergent agir pendant 2 minutes, puis répéter à nouveau le point 6. Attendre 2 minutes et répéter encore une fois le point 6. Reconnecter le tuyau d'amenée de l’eau au raccord d'alimentation en eau et le tuyau d'évacuation des eaux usées à la sortie des eaux usées. Brancher la prise électrique et laisser le purificateur effectuer un rinçage automatique complet. Puis produire de l’eau purifiée vers la sortie d'évacuation des eaux usées pendant 30 secondes avant d'enlever la prise. Effectuer un rinçage complet conformément aux instructions de la section “Rinçage”. Réinitialiser l'équipement et connecter à nouveau le tuyau de sortie de l’eau purifiée à un autre produit ou à l'équipement périphérique. La procédure de détartrage est maintenant terminée. Le purificateur est prêt à l'emploi.

ENTRETIEN Conserver le produit de détartrage hors de portée des enfants. Se laver les mains après utilisation. De l’eau contenant du détergent sera produite. Cette eau ne doit pas être consommée ni acheminée dans un équipement périphérique ou autre produit.

ENTRETIEN Désinfection Si l’eau d'admission contient beaucoup de micro-organismes, l’eau est apte à développer une odeur désagréable si le purificateur reste inutilisé pendant quelques temps (1 semaine). Il est alors nécessaire de le désinfecter et de remplacer le filtre. On trouve le désinfectant, du sodium hypochlorite (concentration environ 3,5 %, sans odeur), dans les supermarchés ou les drogueries. Le désinfectant doit être gardé hors de 10. Fermer le robinet/la vanne, brancher la prise portée des enfants. Se laver les mains électrique et laisser le purificateur effectuer un après usage. rinçage automatique. Effectuer un rinçage complet conformément aux instructions de la De l’eau contenant du désinfectant sera section “Rinçage”. L'eau devrait être inodore produite. Cette eau ne doit pas être après rinçage. consommée ni acheminée dans un 11. Si le détergent laisse une odeur, ouvrir le équipement périphérique ou autre produit. robinet/la vanne et produire de l’eau jusqu'à ce que cette odeur ait disparu. Sn 1. Enlever la prise électrique. 12. Réinitialiser l'équipement et connecter à

2. Sile robinet pour l’eau purifiée n’est pas nouveau le tuyau de sortie de l’eau purifiée à

en place, s'assurer que l’eau purifiée un autre produit ou à l'équipement provenant du purificateur peut être périphérique. évacuée par la sortie des eaux usées, pendant les 10 premières minutes du La procédure de désinfection est maintenant cycle opérationnel, par exemple en terminée. Le purificateur est prêt à l'emploi. déconnectant le tuyau de sortie de l’eau purifiée d’un autre produit ou d’un équipement périphérique, et en C l’amenant à la sortie d'évacuation des eaux usées par l'ouverture. Une vanne manuelle doit être connectée au tuyau de sortie de l’eau purifiée de manière à pouvoir commander le purificateur au moyen de celle-ci.

3. Brancher la prise électrique et laisser le

purificateur effectuer un rinçage automatique complet. S'assurer que la production d’eau purifiée a cessé.

4. Dévisser le porte-filtre Il conformément

aux instructions “Remplacement des filtres” et extraire le filtre. (Le filtre Il doit être jeté.)

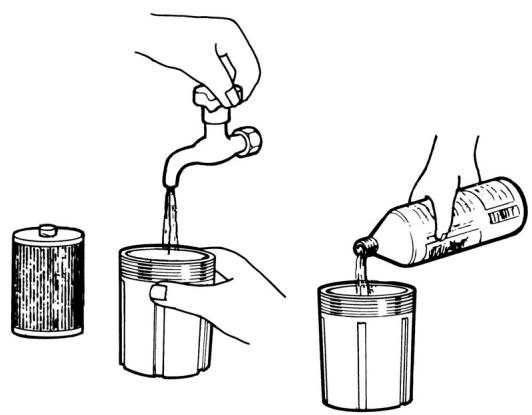

5. Remplir le porte-filtre au 3/4 d’eau tiède.

Ajouter 25 mi de désinfectant et bien D mélanger. Voir fig. C.

6. Revisser en place dans le purificateur le

porte-filtre contenant le mélange.

7. Ouvrir le robinet/la vanne pour mettre le

purificateur en marche et laisser celui-ci produire de l’eau purifiée pendant 45 secondes.

8. Enlever la prise électrique après 45

secondes, sans fermer le robinet/la vanne. Voir fig. D.

9. Laisser le purificateur reposer pendant

30 minutes. Pendant ce temps, poser un filtre neuf dans le porte-filtre Il et remplacer le filtre du porte-filtre | par un neuf conformément aux instructions “Remplacement des filtres”.

ENTRETIEN Préparation à l’entreposage Le purificateur doit être mis en procédure de rangement si : + _ila été déconnecté de l'eau ou de l'électricité pendant une période supérieure à une semaine.

• le purificateur n’a pas produit de l’eau pure pendant au moins 4 mois. Dosage + 2 litres d'agent conservateur + 4 litres d’eau, cette mesure le protégera également du gel jusqu'à -15°C. °+ 3 litres d'agent conservateur + 3 litres d’eau, cette mesure le protégera également du gel jusqu’à -30°C. Le liquide conservateur peut être commandé à votre fournisseur (voir consommables). Ce produit doit être conservé en dehors de la portée des enfants. Lavez vos mains après usage. FH 1. Enlever la prise électrique.

2. Mélanger d'agent conservateur et d'eau dans un E

seau, voir fig. E. Le dosage, voir en haut.

3. Dévisser les deux porte-filtres conformément à la

section “Remplacement des filtres”. Extraire les deux filtres et les jeter (ne pas les conserver), vider l'eau des porte-filtres.

4. Remettre en place les porte-filtres. S'assurer que le

joint d'étanchéité est bien inséré dans la gorge du porte-filtre.

5. _ Fermer le robinet de l’arrivée d’eau et déconnecter de

celle-ci le tuyau d'alimentation en eau.

6. Déconnecter le tuyau de sortie de l’eau purifiée d’un

autre produit ou équipement périphérique. Si le robinet d’eau purifiée est en place, il n’est pas F nécessaire de le déconnecter.

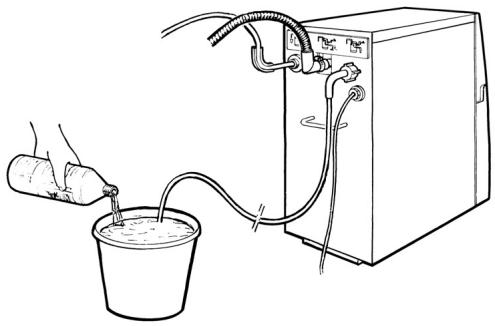

7. Introduire dans le mélange le tuyau d'admission

d’eau, en s’assurant que son embouchure se trouve en permanence au-dessous de la surface du liquide jusqu'à ce que le seau soit vide, voir fig. E.

8. Brancher la prise électrique. Le purificateur aspire

maintenant la solution. Enlever la prise pendant 40 secondes, avant que la production d’eau purifiée ne commence.

9. Répéter le point 8 jusqu'à ce que liquide soit épuisé.

10. Déconnecter du purificateur le tuyau de sortie de

l'eau purifiée, voir fig. F. Le purificateur est maintenant en position de rangement et peut être conservé tel quel sans risque de gel. Laisser déconnecté du purificateur le tuyau de sortie de l’eau purifiée. Ne pas connecter l’eau et l'électricité avant la remise en service du purificateur d’eau. À la réinstallation, le RO 300 doit : ° être installé dans un lieu où la température est supérieure à 5°C pour au moins 48 heures . °__ être rincé avec du conservateur conformément aux instructions “Rinçage”. + être muni de filtres neufs, voir “Remplacement des filtres”.

ENTRETIEN Nettoyage du filtre grossier La crépine qui intercepte les plus grosses particules est placée à la connexion d'admission. Si le voyant du “filtre l” - indiquant que le filtre est colmaté ou une faible pression d'entrée - s’allume, la crépine peut être bloquée. HE 1. Enlever la prise électrique.

2. Fermer le robinet d'alimentation de l'eau.

3. Dévisser le raccord du tube d'alimentation du

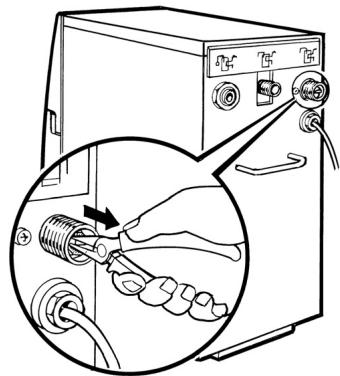

4. Utiliser des pinces pour extraire le filtre grossier fig. G.

5. Nettoyer et rincer avant de replacer la crépine dans

l'entrée (tourner vers l’extérieur la fixation des pinces),

6. Revisser le tube d'alimentation de l'appareil.

7. Ouvrir le robinet d'alimentation de l’eau froide et

vérifier qu'il n’y ait pas de fuite.

8. Brancher la prise électrique et le purificateur

un rinçage. effectue SI LE PURIFICATEUR D'EAU NE FONCTIONNE PAS Tableau de diagnostic de panne Pour protéger aussi bien l'utilisateur que l'appareil d’une utilisation incorrecte, l'appareil est doté d’un dispositif d'alarme qui donne des indications et qui arrêtera le fonctionnement. Le tableau ci-dessous détermine ces avertissements et leurs causes probables. Les voyants se manifestent de trois façons différentes : o e PS éteint allumé clignotant

INDICATION CAUSE D'ERREUR REMÉDE

Temps de remplacer un filtre ou de nettoyer la crépine.

oO °o o 0 11 y a encore le temps avant que le purificateur soit sujet à un arrêt d'urgence. Préparez-vous à remplacer le filtre ! et à nettoyer la crépine. La pression de l’eau d'alimentation est trop basse, c'est-à-dire inférieure à 1,5 bars (150 kPa). e Vérifier la pression d'alimentation. Si nécessaire, élever la pression de 1,5 à 10 bars (150-1000 kPa). Alarme : filtre 1 ou Il colmaté. « S'assurer que les porte-filtres ne contiennent rien qui gêne le débit d'eau. + Sinécessaire, changer le filtre ! ou Il. Alarme : crépine encrassée. e Vérifier la crépine conformément à “Nettoyage de la crépine”. Alarme : fuite d'eau/condensation sur la plaque de fond sous les pré-filtres. « S'assurer que toutes les connexions sont étanches à l’eau. < S'il y a de l'eau sur la plaque de fond, pencher l'appareil en avant et essuyer celle-ci. La pression de l’eau d'alimentation est trop basse, c'est-à-dire inférieure à 1,5 bars (150 kPa). + Une pompe d'augmentation de pression de l’eau d'alimentation peut éliminer ce défaut. Vérifier les pièces pouvant influer sur la pression d’eau d'alimentation (conduite d’eau, filtre grossier, pré-filtre supplémentaire).

Avertissement : filtre usagé.

+ Changer le filtre Il conformément à ot. Remplacement des filtres”. oO O Oo © 0 Alarme : qualité d'eau - Si le purificateur est neuf et non encore étalonné, . insuffisante. rectifier conformément à la section “Étalonnage”. - Débrancher et rebrancher la prise électrique de sorte que le purificateur se rince. Répéter cette procédure deux fois ou davantage.

REMÉDE Alarme indiquant que l’étalonnage est commencé mais non terminé correctement (le robinet ayant sans doute été fermé avant que 10 mn se soient écoulées). + Débrancher et rebrancher la prise électrique pour remettre le purificateur en marche et rincer l'appareil. Étalonner à nouveau le purificateur conformément à la section “Étalonnage”. Alarme indiquant une défaillance de l'indicateur de la qualité de l'eau.

+ Débrancher et rebrancher la prise électrique pour remettre le purificateur en marche et rincer l'appareil. Attendre 2 heures. Puis utiliser le . purificateur normalement. Débit d'eau La membrane peut être bloquée. | + Nettoyer le purificateur conformément à insuffisant “Détartrage”. Faux départ du La pression de l’eau entre le + Vérifier les connexions. purificateur purificateur et par ex. le robinet, la| + S'assurer que les extrémités du tuyau d'eau vanne ou le réservoir est tombée au-dessous du niveau de pression nécessaire au démarrage du purificateur. (départs courts) purifiée sont plates, circulaires et sans bavures. + S'assurer que les robinets et les vannes sont étanches à l’eau en position fermée. Odeur désagréable Quand le purificateur reste stationnaire (sans alimentation électrique) et il y a prolifération micro-biologique dans l'eau, l'eau risque de sentir “mauvais”. < Essayer de rincer l'appareil conformément à la section “Rinçage”. - Nettoyer le purificateur conformément à la section “Nettoyage/Désinfection”. Si le purificateur a subi un arrêt d'urgence, le remettre en marche en procédant comme suit : débrancher la prise électrique, attendre au moins une minute, puis reb rancher la prise. Si le problème subsiste après avoir lu et essayé les mesures préconisées dans le tableau de diagnostic de panne, il est temps de faire appel à votre vendeur. Service et pièces de rechange À l’aide du tableau de diagnostic de panne, vérifier si vous ne pouvez pas remédier vous- même à cette défaillance. Si, malgré l'application des mesures décrites dans la liste de contrôle, vous n'avez pas réussi à faire fonctionner votre purificateur, il est temps de faire appel à un réparateur. En vous adressant à votre revendeur, vous recevrez les services et les pièces d'origine nécessaires à votre purificateur d’eau. Avant de faire appel au réparateur, il importe de noter certains détails. Regardez la plaque d'identification placée au dos de l'appareil , voir fig. A. Vous y trouverez toutes les indications dont le service d'entretien a besoin concernant votre appareil. Vous pouvez noter ici ces références : TYPE :. MODÈLI N° DE PROD. : N° DE SER. :

Data hauteur 466 mm profondeur 395 mm profondeur avec tubes 460 mm largeur 225 mm poids (à la livraison) 29 kg poids (rempli d'eau) 33 kg capacité (temp. de l’eau à 15 °C) 2.5 (+0.4) l/min max 500 l/jour alimentation électrique 230 V, 50 Hz, 10 A, prise terre consommation totale d'énergie 530 W durée du cycle illimitée (rinçage automatique toutes les 15 minutes du cycle opérationnel) niveau de pression marche niveau de pression arrêt niveau sonore installé sous 3 bars (300 kPa) 4,5 bars (450 kPa) l'évier < 60 dB(A) eau pure produite - pendant l'opération env. 50% exigences requises température de l'air 2-43°C humidité relative (RH) 25 - 95 % Exigences requises par l’eau d'alimentation du purificateur: débit de l'eau >10 mn pression de l’eau d'alimentation (dynamique) 1.5 - 10 bars (150 - 1000 kPa) température de l’eau 2-30°C Exigences chimiques conductivité <200 mS/m Isel <1500 mg/l Ichloride CI - <900 mg/l opacité légère/ forte* turbidité < 1 FNU* pH 4-10 calcium: Ca* and magnésium: Mg°* <140 mg/l dureté <20 °d fer: Fe2* <1.5 mg/* fer: Fe** <0.3 mg/* manganèse: Mn <0.3 mg/* COD Mn: O> <5 mg/l

• pour des valeurs plus élevées un pré-filtre est nécessaire Exigences micro-biologiques bactéries hétérotrophes 48 H de test 1,000/1 ml bactéries coliformes 1,000/100 ml colibacilles (e.coli) 100/100 mi Exemple d'élimination des substances éventuellement présentes dans l’eau SUBSTANCES INORGANIQUES k turbidité (opacité) >99 couleur >99 Cations/Métaux sodium >96 potassium >97 calcium (dureté) >99 aluminium >99 fer >99 manganèse >99 Cations/Métaux lourds cuivre >99 plomb >99 zinc >99 mercure >99 cadmium >99 chrome >98 nickel >99 Anions fluorure >99 chlorure >98 nitrate >97 sulfate >97

SUBSTANCES ORGANIQUES % Hydrocarbure heptane, octane, décane, etc. >98 benzène, toluène, xylène, éthyle benzène, etc. >99 diesel >99 Hydrocarbures poly-aromatiques PAH >99 Hydrocarbures chlorés Composés chlorés et toxines responsables de cancers et d’allergies >99 Trihalométhanes (THM) trichlorométhane >60 bromodichlorométhane, dibromochlorométhane, tribromométhane >99 Pesticides PCB >99 MICRO-ORGANISMES bactéries hétérotrophes >99 bactéries coliformes/e.coli >99

INSTALLATION Déballage A + __Sile purificateur a été endommagé durant le transport, vous devez en aviser le transporteur qui a effectué la livraison. + __ Soulever prudemment le purificateur d’eau en le tenant par la poignée arrière et par le bord avant. On risque d’endommager le purificateur en le soulevant autrement qu'indiqué ci-dessus. + S'assurer que le purificateur n'est pas endommagé et qu'aucun accessoire ne manque. Tout dommage ou pièces manquantes doivent être immédiatement notifiés au vendeur. + __ Ne pas abandonner l'emballage là où des enfants pourraient jouer avec. Positionnement du purificateur Ne pas oublier ce qui suit en installant le purificateur :

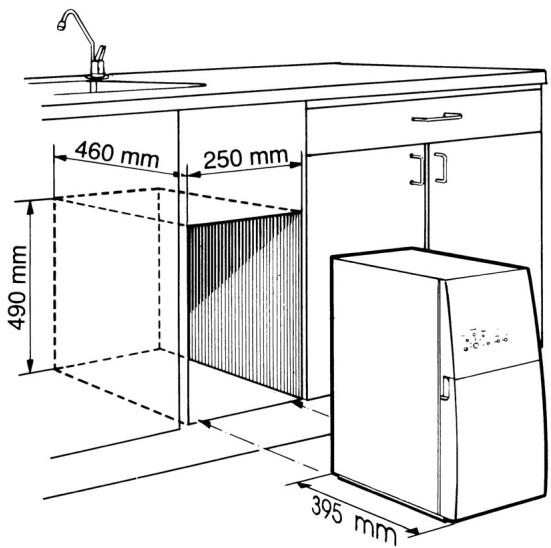

• Le purificateur doit être installé droit, sans support, sur une surface plane apte à supporter son poids. + L'emplacement prévu pour la pose devra inclure l’arrivée d’eau froide, l'évacuation, et une prise électrique à la terre. + __ L’accessibilité au tableau de commande doit être facile. ° Il doit être possible d'ouvrir sans difficulté le panneau frontal pour avoir accès aux porte-filtres. + Le purificateur devra être installé de manière à ménager une distance de 2 cm entre l'appareil et les installations voisines ou les murs environnants, afin d'assurer une bonne ventilation tout autour de l'appareil. + Les tuyaux peuvent être dirigés dans tous les sens à partir du point de connexion ; veiller à ce que les tuyaux ne risquent pas d'être coincés ou abîmés. Les dimensions de l’espace nécessaire à l'installation sont spécifiées dans la fig. A. Fixation de l’autocollant d’information TH La boîte d'accessoires contient une fiche d'information auto-adhésive en plusieurs langues. Choisissez la langue qui convient et fixez l'autocollant en place comme indiqué dans la fig. B. Connexion à l’eau Eau d’alimentation : Le purificateur est connecté à l'eau froide (2 - 40° C) par le tuyau d'alimentation, voir fig. C(3). La connexion doit être réalisée en gardant un accès facile au robinet d'arrivée d’eau, voir fig. D. Si l'appareil vient d’être connecté à de nouveaux tuyaux, ou à des tuyaux qui n’ont pas été connectés depuis un certain temps, vous devrez faire couler l'eau un moment avant de connecter le tuyau afin d'éliminer la présence éventuelle de sable ou de rouille.

INSTALLATION EF 1. S'assurer que les joints noirs sont bien D en place dans les deux raccords de tuyaux d'eau d'alimentation.

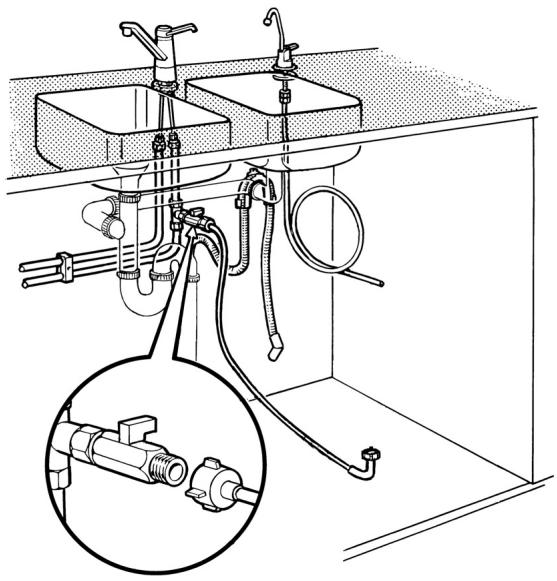

2. Visser l'extrémité droite du tuyau d'eau

d'alimentation sur la vanne d'arrêt comme indiqué dans la fig. D. Si le tuyau en 34 ne peut s'adapter, il peut être transformé en12 en utilisant l'adaptateur fourni. Connecter la bague noire à l'adaptateur et visser l'adaptateur sur la valve du tuyau d'alimentation. Visser le tuyau d'alimentation sur l'adaptateur. Connexion du tuyau pour l’eau rejetée : L'eau de lavage passe à travers le tuyau d'évacuation, voir fig. C(2), jusqu’au point d'évacuation. Le tuyau peut avoir une dimension maximale de 4 m avec un diamètre minimal de 13 mm. EF La connexion sera réalisée par la vidange du lave-vaisselle. Si le seul point d'entrée est déjà utilisé, le point de connexion devra être enlevé et remplacé par une autre connexion avec deux points d'entrée. Le raccord de l’eau rejetée devra être positionné avant de l'égout. Fixer solidement les tubes de vidange comme il est indiqué fig. E. Utiliser un collier pour fixer le tuyau ainsi que le support fourni. Le tuyau de rejet devra être placé au ÂÀ moins à 50 mm au dessus de la section supérieure du purificateur et de la trappe d’eau existante en utilisant le support fourni. Connexion électrique Le purificateur doit être connecté à une prise terre (230 V — 50 Hz et 10 A). Nous recommandons l'utilisation d’une prise électrique, du fait que certaines manipulations demandent que le courant soit momentanément coupé. La prise électrique doit être accessible à tout moment. Connexion du purificateur Avant de placer le purificateur dans la position qui lui est destinée, enlever les trois manchons protecteurs des connexions du purificateur et la protection de transport placée sous les porte- filtres. Eau d'alimentation Æ 1. Visser le raccord coudé du tuyau d'eau d'alimentation sur la connexion du purificateur, voir fig. F.

2. Ouvrir la vanne d'arrêt sur l'alimentation

et s'assurer qu'il n'y a pas de fuite au tuyau d’eau d'alimentation.

Connecter au purificateur le tuyau d’eau purifiée provenant d’un équipement périphérique, voir fig. F. Pousser le tuyau en position inférieure, jusqu’au repère (env. 17 mm). Utiliser le raccord coudé pour le tuyau d’eau purifiée si l'espace derrière l'appareil est limité. Rejet d’eau

Fixer la partie coudée du tuyau d'évacuation à la connexion d’eau d'évacuation du purificateur à l’aide d’un collier, voir fig. F. Connexion électrique

Brancher l'appareil à la prise murale, voir fig. G. Le purificateur d'eau se met en marche et se rince. Le purificateur procède au rinçage automatique chaque fois que la prise électrique est branchée. Ne pas utiliser l’eau avant que la procédure de rinçage décrite à la section “Rinçage” soit terminée. Commencer la production d’eau purifiée et s'assurer que les raccords sont étanches après installation. Si un raccord fuit, enlever la prise et resserrer le collier ou l'écrou. Brancher la prise électrique. Resserrer les tuyaux d’eau de rejet et d’eau d'alimentation après une semaine d'utilisation. Une fuite de quelques gouttes d’eau / î EL é une des extré: s du tuyau d’eau purifiée suffit pour mettre le purificateur en marche (involontairement). Une fuite extérieure au purificateur ne peut être détectée par son système de sécurité. Sauf indication contraire, la vanne d'arrêt doit toujours être ouverte pour que fonctionne le système de sécurité du purificateur. INSTALLATION Procédure de lavage Vous devez suivre la procédure de lavage si le purificateur : est neuf et n’a jamais été utilisé auparavant, est remis en fonction après être resté avec le liquide conservateur anti-gel, a été nettoyé pour éliminer l'agent nettoyant, a été doté d'une nouvelle membrane. Ne pas utiliser l’eau produite par l'appareil jusqu’à ce que la procédure de lavage soit terminée. Avant toute autre mesure, s’assurer de ce qui suit : la production d’eau purifiée a cessé. le tuyau d’eau purifiée est déconnecté de tout équipement périphérique et relié à la sortie d'évacuation, le robinet d'alimentation est ouvert, le raccord d'alimentation est étanche, les raccords du tuyau de vidange et du purificateur sont étanches, le filtre est correctement vissé. Débrancher la prise murale. Rebrancher la prise murale. Le purificateur se rince automatiquement. Pour renouveler la mise en marche et le rinçage du purificateur, débrancher et rebrancher successivement la prise murale. Remettre en marche le purificateur encore une fois. Nouvelle installation et remplacement de la membrane Effectuer l’étalonnage conformément à “Étalonnage”. Simple rinçage Laisser le purificateur rincer avec de l’eau purifiée jusqu'à l'évacuation des eaux usées en passant par le tuyau d’eau purifiée. S'il n'existe pas de robinet, ceci se fait automatiquement. Débrancher la prise après 10 mn et connecter le tuyau d’eau purifiée à n'importe quel équipement périphérique. S'il existe un robinet, ouvrir celui-ci et laisser le purificateur produire de l'eau purifiée pendant 10 mn. Fermer le robinet. Le purificateur est maintenant prêt à produire de l’eau purifiée.

INSTALLATION Étalonnage Pour pouvoir obtenir la position de départ qui corresponde au degré de purification répondant à la qualité de votre eau, le purificateur doit être étalonné (réinitialisé). L’étalonnage ne doit être effectué que si : + _Le purificateur est neuf et n’a jamais été utilisé auparavant. + La qualité de l’eau d'admission s’est trouvée modifiée pour une raison quelconque, comme le déplacement du purificateur. + La membrane a été récemment remplacée. Ne pas boire ou utiliser l’eau produite pendant la procédure d'étalonnage ! Pour étalonner le purificateur d’eau :

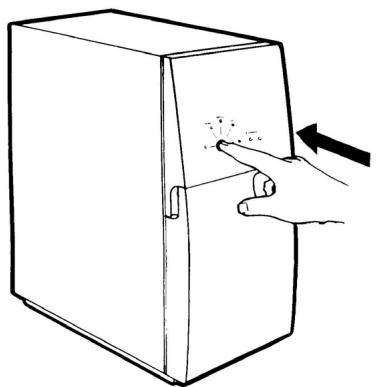

1. Robinet installé : Ouvrir le robinet d'eau

purifiée. Dans les 10 secondes (le robinet étant toujours ouvert), appuyer sur le bouton d'étalonnage, voir fig. H, et le tenir enfoncé jusqu'à ce que les voyants des niveaux de purification l et Il s’allument puis s'éteignent. Attendre que le voyant marche/arrêt (On/Off) s'allume avant de relâcher le bouton.

1. Robinet non installé : Après le troisième

rinçage automatique de la procédure de rinçage, ce qui prend environ 30 secondes, le purificateur s'arrête pendant une seconde puis commence à produire de l’eau purifiée vers l'évacuation des eaux de rejet. Une fois commencée la production d’eau purifiée, il faut appuyer sur le bouton d'étalonnage dans un délai de 30 secondes, voir fig. H, et le tenir enfoncé jusqu'à ce que les voyants des niveaux de purification | et Il s’allument puis s’éteignent. Attendre que le voyant marche (On/Off) s'allume avant de relâcher le bouton. Si l’un des voyants de niveaux de purification l-IIl ne s'éteint pas, vérifier à nouveau les points de contrôle sous “Étalonnage” et recommencer l’étalonnage.

2. Laisser le purificateur produire de l'eau

purifiée pendant au moins 10 mn. Les voyants de niveaux de purification | et Il s’allument une fois. Le niveau de qualité actuel de l’eau est affiché par le voyant du niveau III qui s'allume en permanence pour indiquer le degré maximum de pureté.

3. Si une lumière clignotantes vagabonde

apparaît entre les niveaux 1 - III, la procédure d'étalonnage était incorrecte. Dans ce cas, refaire l'étalonnage depuis le début.

4. Robinet installé : Fermer le robinet du

purificateur et laisser faire un rinçage automatique. Attendre que le rinçage s'arrête.

4. Robinet non installé : Débrancher la

prise, attendre une minute puis rebrancher la prise. Le purificateur opère un rinçage. Débranche la prise une fois le rinçage automatique terminé. Connecter le tuyau d’eau purifiée à l'équipement périphérique. Le purificateur est maintenant prêt à produire de l’eau purifié

Déplacement du purificateur Si vous voulez déplacer le purificateur vers un autre endroit, vous devrez procéder comme suit : + __ fermer le robinet d'alimentation avant d'enlever le tuyau d'alimentation. + débrancher la prise électrique, + transporter toujours l'appareil en position verticale, + pour la réinitialisation, suivre la procédure d'installation. + Ne procéder à un nouvel étalonnage que si la qualité de l’eau est altérée, ou après remplacement de la membrane. Si l'appareil doit rester inutilisé pendant 4 mois ou plus, ou s’il doit être déconnecté de l’eau ou de l'électricité pendant plusieurs jours, il devra subir une procédure de stockage.

Les appareils portant ce symbole doivent être obligatoirement remis à un point de collecte local pour la mise au rebut d’appareils électriques et électroniques. Il est interdit de jeter ce produit dans les ordures ménagères.
