GEBRUIKSAANWIJZING RO400C AEG-ELECTROLUX

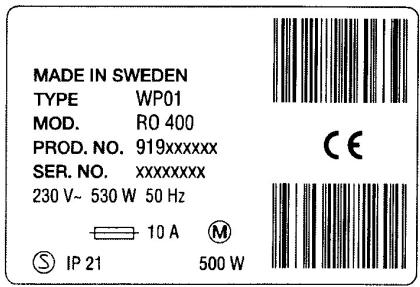

1 Steun voor de afvoerslang 2 Afvoerslang 3 Slangklemmen (2) 4 Voedingswaterslang 5 Hoeksteun voor de slang voor gezuiverd water 6 Filtersleutel 7 Typeplaatje 8 Slang voor gezuiverd water 9 Kraan voor gezuiverd water* 10 Controlelampjes* 11 Filterhouder | 12 Basisplaat 13 Filterhouder Il 14 Controle paneel

Voor de gebruiker Productie beschrijving 3 Inhoud 37 Veiligheidsinformatie 38-39 - Installatie 38 - Gebruik 38 - Veiligheid van het kind 39 Informatie 39 - Oude en beschadigde waterzuiveraars 39 - Toelichting symbolen 39 - Verbruiksartikelen 39 - Extra accessoires 39 - Basisinformatie over omgekeerde osmose 39 De waterzuiveraar gebruiken 40 - Productie van gezuiverd water 40 - Automatisch spoelen 40 Algemeen onderhoud van de waterzuiveraar 40 Onderhoud 41- 46 - De filters vervangen 41 - Reinigen/ontkalken 42 - Desinfecteren 44 - Opbergen 45 - Het rooster reinigen 46 Wanneer de waterzuiveraar niet werkt 46-47 - Tabel met oplossingen 46 - Service en reserveonderdelen 47 INHOUD Voor de installateur Technische gegeveiss 48 Installatie 49-58 - Uit de verpakking halen 49 - De waterzuiveraar plaatsen 49 - Het typeplaatje aanbrengen 49 - Wateraansluiting 49 - Elektrische aansluiting 50 - De waterzuiveraar aansluiten 50 - Spoelen 51 - Ijking 52 - De waterzuiveraar verplaatsen 52 Richtlijnen voor het opvolgen van de gebruiksinstructies De volgende symbolen in de tekst dienen ter ondersteuning bij het lezen van de gebruiksinstructies: VAN Veiligheidsinformatie Ÿ Informatie over het milieu En Instructies stap voor stap (eo) Tips en informatie

Â\VEILIGHEIDSINFORMATIE Lees voordat u de waterzuiveraar installeert en in gebruik neemt de gebruiksaanwijzing met aanwijzingen en waarschuwingen aandachtig door. De zuiveraar werkt dan op een correcte wijze en daar heeft u profijt van. ledereen die gebruik maakt van de waterzuiveraar dient op de hoogte te zijn van hoe het apparaat moet worden bediend en de bijbehorende veiligheidsaspecten. Installatie + Controleer of het water dat u wilt gaan zuiveren voldoet aan de eisen, die in het hoofdstuk “Technische gegevens” worden gespecificeerd. - De waterzuiveraar moet worden aangesloten op een geaarde stroomvoorziening. Omdat de stroomvoorziening bij sommige handelingen tijdelijk moet worden onderbroken, kunt u het apparaat aansluiten met behulp van een stekker die na de installatie gemakkelijk toegankelijk is. De permanente bedrading naar de stroomvoorziening mag alleen door een daarvoor bevoegde elektricien worden aangelegd en moet worden uitgevoerd met een veiligheidsschakelaar. Incorrecte installatie kan resulteren in persoonlijk letsel en/of beschadiging van eigendommen die niet onder een garantie vallen. Loodgieterswerkzaamheden mogen alleen door een daarvoor bevoegde loodgieter worden uitgevoerd. Wanneer u het apparaat zelf installeert, moet u zichzelf vertrouwd maken met de van toepassing zijnde richtlinen en zich eraan houden. Het is belangrijk dat de waterzuiveraar rechtop op een horizontaal opperviak wordt geïnstalleerd en dat de slangen en kabels niet worden gespannen of klem komen te zitten wanneer de zZuiveraar wordt verplaatst, bijv. tiidens de installatie of tijdens het reinigen. Wanneer het voedingswater als ongeschikt is geclassificeerd, dient u het gezuiverde water na de installatie te controleren. Vervolgens test u het gezuiverde water eenmaal per jaar of wanneer er een wijziging optreedt in smaak of geur. Drink/gebruik geen water wanneer de resultaten niet tot tevredenheid stemmen. Neem contact op met uw dealer. Wanneer de waterzuiveraar nieuw is, mag het gezuiverde water niet worden gebruikt voordat het apparaat is doorgespoeld en geijkt. De waterzuiveraar mag alleen worden geijkt wanneer: - de waterzuiveraar voor het eerst wordt gebruikt. - wanneer de kwaliteit van het water verandert (bijv. bij een verplaatsing). - nadat het membraan is vervangen. De techniek van omgekeerde osmose zorgt voor een uitermate effectieve reductie van de meeste stoffen. Daarom is het gehalte van de stoffen die normaal gesproken de leidingen, tanks, kleppen enz. beschermen zeer laag in het gezuiverde water uit de waterzuiveraar. Houd rekening met het gevaar voor corrosie en uitspoeling bij de materialen in de randapparatuur voor de waterzuiveraar.

Gebruik < De waterzuiveraar is bestemd voor toepassingen waarbij gezuiverd water nodig is. + Gezuiverd water mag alleen worden gebruikt wanneer lampje Il of Ill op het controlepaneel (zuiveringsniveaus) brandt. Het duurt max. 60 seconden voordat de waterzuiveraar aangeeft dat de waterkwaliteit goed is. + Om het automatische spoelsysteem te laten werken, moet de waterzuiveraar worden aangesloten op water en elektriciteit. Om de ca. 12 uur vindt er een automatische spoelbeurt plaats. + ledere keer nadat er water is afgetapt of om de 15 minuten in iedere werkcyclus en wanneer u de stekker in het stopcontact steekt, wordt er automatisch gespoeld. + Op de bovenkant van de waterzuiveraar mogen geen voorwerpen worden geplaatst. + Gebruik geen gezuiverd water in aluminium bakken. De bak kan dan gaan roesten en er kan een hoger gehalte aluminium in het gezuiverde water terechtkomen. - De waterzuiveraar op geen enkele wijze veranderen of aanpassen. Dit kan resulteren in persoonlik letsel en/of beschadiging van eigendommen die niet onder een garantie vallen. + Wanneer de waterzuiveraar gedurende een langere periode (enkele dagen) van het water en de elektriciteit moet worden afgesloten, dient het te worden opgeborgen zoals beschreven in “Opbergen”. Zo wordt de zuiveraar ook beschermd tegen het bevriezen. < De waterzuiveraar mag niet zonder filter worden gebruikt (behalve tijdens het reinigen of wanneer het apparaat is opgeborgen). Het kan ernstig beschadigd raken. + Wanneer de waterzuiveraar conserveringsmiddelen of reinigingsmiddelen bevat, moet hij overeenkomstig de sectie "Spoelen" worden gespoeld, voordat het gezuiverd water kan worden gebruikt. + Controleer eenmaal per maand of de aansluitingen waterdicht zijn. Lekkage aan de buitenkant van het apparaat worden niet geregistreerd door het interne veiligheidssysteem. Sluit wanneer er lekkage is onmiddellijk de watertoevoer af en schakel de elektriciteitsvoorziening uit door de stekker uit het stopcontact te trekken of de stop in de verdeelkast los te draaien. + Wanneer het netsnoer beschadigd is, moet hij door een daarvoor bevoegd persoon worden vervangen om beschadiging en letsel te voorkomen.

VEILIGHEIDSINFORMATIE /\ Veiligheid van het kind Laat kinderen niet met de waterzuiveraar spelen. < Laat verpakkingsmateriaal nooit slingeren, zodat kinderen er niet mee kunnen gaan spelen. Ÿ Afvalverwerking Oude en beschadigde waterzuiveraars - Trek aan het eind van de levensduur van de waterzuiveraar de stekker uit het stopcontact en snijd het snoer af op het punt waar het de waterzuiveraar in gaat. Zorg ervoor dat kinderen niet met het afgesneden snoer kunnen spelen. Neem contact op met uw dealer voor informatie over waar u de waterzuiveraar kunt afleveren. Sluit een beschadigde waterzuiveraar af van elektriciteit door de stekker uit het stopcontact te trekken. Of draai de stop in de meterkast los. Toelichting symbolen + 80% van de plastic en rubber componenten in het apparaat en de verpakking kunnen worden herkend aan symbolen, die helpen bij het recycleproces en de verwijdering van de waterzuiveraar. < Deze aanduidingen zijn in overeenstemming met internationale bepalingen. + De kartonnen onderdelen zijn gemaakt van recyclebaar papier en kunnen naar een verzamelpunt voor recycling worden gebracht. INFORMATIE @) Verbruiksartikelen Stoffilter onderdeelnr. 9192400-82 Koolfilter onderdeelnr. 9192400-83 Reinigingsmiddel onderdeelnr. 1507207-01 Conserveringsmiddel onderdeelnr. 1507206-02 Extra accessoires Kraan voor gezuiverd water onderdeelnr. 1507059-81 Controlelampjes onderdeelnr. 1507289-00 Geluidsisolerende mat onderdeelnr. 9192409-03 Installatiekit onderdeelnr. 9192409-04 Aansluiting op de niveauge- regelde vaatwasser onderdeelnr. 9192409-02 (Verbruiksartikelen en extra accessoires kunnen bij uw dealer worden besteld. Geef de nummers van het onderdeel aan zoals hierboven weergegeven.) Water Basisinformatie over omgekeerde osmose “Gezuiverd water” is goed water met een lekkere smaak zonder schadelijke, ongezonde of ongewenste hoeveelheden organische of anorganische stoffen. Waterzuivering is het scheiden van deze deeltjes en stoffen. Bij een traditionele zuivering worden bepaalde stoffen gescheiden van het water. Omgekeerde osmose is een onovertroffen filtratiesysteem waarbij ultrakleine moleculen en deeltjes kunnen worden gescheiden. De techniek houdt in dat het ongezuiverde water in twee stromen worden opgedeeld, het gezuiverde water en een concentraat met alle stoffen die uit het water zijn gefilterd. Osmose - omgekeerde osmose In de natuurlijke wereld, bijvoorbeeld in ons lichaam, wordt water getransporteerd door middel van osmose. De celwanden vormen een natuurlijk osmotisch membraan dat de onzuiverheden scheidt van het zuivere water. Met de waterzuiveringstechniek van omgekeerde osmose wordt water onder hoge druk door een semi-poreuze, synthetische membraan gevoerd. Het resultaat is zuiver water, het osmosewater. Het membraan laat alleen water door. Andere stoffen met moleculen die iets groter zijn dan het watermolecuul, kunnen het membraan niet passeren, maar worden van het water gescheiden. Een groot voordeel van omgekeerde osmose is dat er geen chemicaliën worden gebruikt tijdens het proces.

Wanneer de waterzuiveraar overeenkomstig de instructies is geïnstalleerd, doorgespoeld en geijkt, is hij klaar voor gebruik. De waterzuiveraar heeft een elektronisch controlesysteem, waardoor hij zeer eenvoudig in gebruik is. Denk om het volgende: + __Vervang het filter wanneer dit op het controlepaneel wordt weergegeven (2-3 keer/jaar).

• _ Reinig de waterzuiveraar wanneer de stroom wordt gereduceerd en/of in ieder geval om de 6 maanden. Productie van gezuiverd water Automatisch spoelen De waterzuiveraar wordt in werking gezet ° _ledere keer nadat er water is afgetapt of om wanneer een kraan, een ventiel of druktank de de 15 minuten in iedere werkcyclus, vindt er druk in de slang voor gezuiverd water, die op de een automatische spoelbeurt plaats. De duur waterzuiveraar is aangesloten, verlaagt (bijv. van het spoelproces varieert tussen de 5 en wanneer de kraan wordt opengedraaid, het ventiel de 90 seconden, afhankelijk van hoe lang de wordt geopend of wanneer de druk in de tank vorige aftapprocedure duurde. wegvalt). + __Wanneer de waterzuiveraar op water en elektriciteit is aangesloten, wordt hij automatisch om de 12 uur gespoeld. Het spoelen vindt plaats, ongeacht wanneer voor Wanneer de waterzuiveraar enige tijd niet is het laatst gezuiverd water is geproduceerd. gebruikt, kan het max. 60 seconden duren voordat de kwaliteit van het water weer goed is. Gebruik water uit de waterzuiveraar alleen wanneer zuiveringsniveau Il of III wordt weergegeven.

ALGEMEEN ONDERHOUD VAN DE

WATERZUIVERAAR Hieronder staan de dingen die u in het achterhoofd moet houden bij het algemeen onderhoud van uw waterzuiveraar. De punten worden vermeld in de volgorde van hoe ze moeten worden uitgevoerd: + __ Controleer iedere dag of de controlelampjes + De waterzuiveraar moet, afhankelijk van de niet weergeven dat er herstellende hardheid van het water en het percentage werkzaamheden nodig zijn. micro-organismen, worden gereinigd wanneer de stroom is gereduceerd of in ieder + Houd de waterzuiveraar schoon. De geval om de 6 maanden en worden buitenkant van het apparaat mag niet met gedesinfecteerd wanneer het water vies ruikt een natte doek worden gereinigd. Gebruik of smaakt. geen natte doek en gooi geen water over het apparaat. Gebruik geen reinigingsmiddelen. + __Neem contact op met uw dealer voor een vervanging van het membraan wanneer de + _ Controleer eenmaal per maand of de capaciteit van de waterzuiveraar zelfs aansluitingen op hun plaats zitten en gereduceerd blijft nadat het filter is waterdicht zijn. Veeg eventuele condensatie vervangen en gereinigd. op de basisplaat weg. + __Wanneer het voedingswater als ongeschikt is °__Zorg ervoor dat u de filters altijd op tijd geclassificeerd, moet het water uit de vervangt. De levensduur van de voorfilters is waterzuiveraar eenmaal per jaar door een afhankelijk van het voedingswater. goedgekeurd laboratorium worden getest. Houd het filter, nadat u hem heeft vervangen, + __Wanneer de waterzuiveraar langer dan vier Ÿ zo dat het meeste water er binnen enkele maanden niet wordt gebruikt of wanneer hij minuten uit kan lopen. De filters kunnen bij gedurende een langere periode van water en het gewone huishoudafval worden elektriciteit wordt afgesloten (meerdere weggegooid, omdat ze geen stoffen bevatten dagen), moet hij worden opgeborgen. die schadelijk zijn voor het milieu.

De filters vervangen ONDERHOUD Het is belangrijk om aandacht te besteden aan het vervangen van het filter, omdat de voornaamste functie van het filter is om het membraan te beschermen. Controleer nadat het filter is vervangen of de houders niet lekken en blijf dit vervolgens regelmatig controleren. Filter | vervangen Wanneer het lampje voor filter | brandt, is het tijd om het filter te vervangen. Verhelp eerst de eventuele andere storingen aan de hand van de “Tabel met oplossingen” in de sectie “Wanneer de waterzuiveraar niet meer werkt”. Zie fig. 1-10 op pagina 101. Sn 1. Controleer of het apparaat is gestopt en trek dan de stekker uit het stopcontact. Open de voorklep die voor de twee voorfilters zit door de afgebeelde procedure te volgen.

2. Trek de filterhouders zover mogelijk naar

3. Gebruik de filtersleutel om de houder aan

de linkerkant (gemarkeerd met 1) los te schroeven. Houd er rekening mee dat de houder vol met water zit en kan overlopen!

4. Veeg eventueel water van de basisplaat

5. Verwijder het oude filter.

6. Reinig de filterhouder met een borstel en

7. Plaats het nieuwe filter met het label |

omhoog. Zorg ervoor dat de afdichtring in de gleuf van de filterhouder zit.

8. Schroef de houder m.b.v. de filtersleutel

op zijn plaats. Zet de filterhouder zo vast dat de punt tussen de twee buitenste Witte lijnen staat.

10. Sluit de voorklep en steek de stekker in

het stopcontact. De waterzuiveraar spoelt nu automatisch. Filter lis nu vervangen en de waterzuiveraar is weer klaar voor gebruik.

Filter Il vervangen Wanneer het lampje voor filter 11 gaat branden, moet filter Il worden vervangen. Zie fig. 1-11 op pagina 101. TH 1-10. Volg de 10 punten in de instructie voor het vervangen van filter l. Vervang nu filter 11, dat in de houder aan de rechterkant zit.

11. Het produceren van gezuiverd water

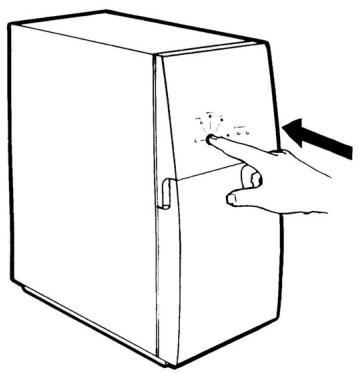

moet gestopt zijn en de stekker van het apparaat moet in het stopcontact zitten. Houd om het integrale telmechanisme in het apparaat te resetten de knop (ijking) ca. 5 seconden ingedrukt tot het lampje voor filter Il uitgaat. Filter Il is nu vervangen en de waterzuiveraar is weer klaar voor gebruik.

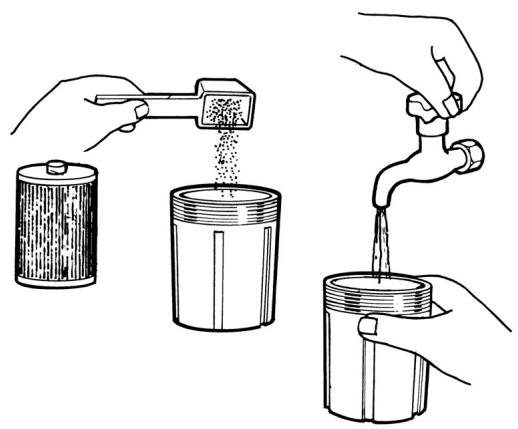

ONDERHOUD Reinigen/ontkalken Wanneer de stroom wordt gereduceerd (door verstopping), moet de waterzuiveraar worden gereinigd om Zijn levensduur te verlengen. Wanneer de stroom ondanks de reiniging en vervanging van het filter niet kan worden hersteld, neemt u contact op met uw dealer voor een eventuele vervanging van het membraan. De waterzuiveraar wordt gereinigd/ontkalkt: *<__wanneer de stroom vanuit de waterzuiveraar is gereduceerd.

• __inieder geval om de 6 maanden Reinigingsmiddelen kunnen bij uw dealer worden besteld (zie “Verbruiksartikelen”). Het reini gingsmiddel moet buiten handbereik van kinderen worden bewaard! Was na het reinigen uw handen. Er wordt water geproduceerd dat ÂÀ reinigingsmiddel bevat. Dit water mag niet worden gedronken of in de randapparatuur of een ander product terechtkomen. Er zijn 2 methoden voor het reinigen/ontkalken van de waterzuiveraar. Methode A duurt 10 uren en methode B 30 minuten. Methode A Tijdens deze reinigingsprocedure kunt u waterzuiveraar ca. 10 uren niet meer gebruikten. EE ‘ Wanneer de kraan voor gezuiverd water niet is geïnstalleerd, dient er een ventiel op de slang voor gezuiverd water te worden geïnstalleerd, zodat de waterzuiveraar hiermee kan worden geregeld. Zorg er ook voor dat het gezuiverde water vanuit de waterzuiveraar naar de afvoer kan worden gevoerd, door de slang voor gezuiverd water los te koppelen van een ander product of randapparatuur en het via de opening in de afvalwaterafvoer te brengen. Trek de stekker uit het stopcontact en steek hem er weer in, zodat de waterzuiveraar gaat spoelen. Controleer of de productie van gezuiverd water is gestopt. De waterzuiveraar moet aangesloten blijven op de stroomvoorziening. Schroef de filterhouder Il los aan de hand van “De filters vervangen” en plaats het filter aan één kant. Doe ca. 2,5 di reinigingsmiddel (gelijk aan 200 gran) in de filterhouder. Vul met lauwwarm water (20 — 40 °C) bijna tot aan de rand. Blijf roeren tot het poeder is opgelost, zie fig. A. Schroef de gevulde houder m.b.v. de filtersleutel op zijn plaats. Draai de kraan open/open het ventiel voor het gezuiverde water en laat de waterzuiveraar 45 seconden lang water afvoeren naar de afvoer. Met de kraan/het ventiel nog open, trekt u de stekker uit het stopcontact (zie fig. B). Draai de kraan dicht/sluit het ventiel en laat de waterzuiveraar ca. 10 uren staan (bijv. een nacht).

9. Verwijder de filterhouder na deze

rustperiode. Gooi de inhoud weg en spoel de houder om met water.

10. Vervang het filter in de houder aan

de hand van “De filters vervangen”, echter hier wordt het eerder gebruikte filter gebruikt.

11. Voer een complete spoeling uit aan

de hand van de sectie “Spoelen”.

12. Reset de installatie.

Het reinigen/ontkalken is nu voltooid. De Waterzuiveraar kan weer worden gebruikt.

Methode B Tijdens het reinigen, wat ongeveer 30 minuten in beslag neemt, kunt u geen gebruik maken van de waterzuiveraar. Æ ‘

Meng in een emmer ca. 2,5 di reinigingsmiddel (gelijk aan 200 gram) met 2 liter lauwwarm water. Blijf roeren tot het poeder is opgelost. Trek de stekker uit het stopcontact. Verwijder filter l en filter Il uit hun houders aan de hand van “De filters vervangen” en schroef de lege houders weer vast. (Gooi de filters niet weg. Ze kunnen opnieuw worden gebruikt.) Zorg er wanneer de kraan voor gezuiverd water niet is geïnstalleerd, voor dat het gezuiverde water vanuit de waterzuiveraar naar de afvoer kan worden gevoerd, door de slang voor gezuiverd water los te koppelen van een ander product of randapparatuur en het via de opening in de afvalwaterafvoer te brengen. Sluit het afsluitventiel op de wateraansluiting. Ontkoppel de voedingswaterslang en de afvalwaterslang af van de wateraansluiting. Plaats de uiteinden van de voedingswater- en afvalwaterslang in de emmer. Zorg ervoor dat de uiteinden gedurende de reinigingsprocedure onder het wateroppervlak blijven. Steek de stekker in het stopcontact en laat de waterzuiveraar automatisch spoelen. Trek na ca. 30 seconden de stekker uit het stopcontact. (Tijdens het spoelen zuigt de waterzuiveraar het mengsel uit de emmer. De hoeveelheid in de emmer wordt gereduceerd tot dezelfde hoeveelheid die in de houder van de voorfilters zat, maar verdwijnt dus niet helemaal.) Wacht 1 minuut en herhaal vervolgens punt 6 nogmaals. Laat het reinigingsmiddel nu 2 minuten zijn werk doen en herhaal dan punt 6. Wacht 2 minuten en herhaal punt 6 nogmaals. . Sluit de voedingswaterslang aan op de wateraansluiting en de afvalwaterslang op de afvoer. Steek de stekker in het stopcontact en laat de waterzuiveraar een complete automatische spoeling doorvoeren. Laat vervolgens voordat u de stekker uit het stopcontact trekt, 30 seconden lang gezuiverd water naar de afvalwaterafvoer stromen. Voer een complete spoeling uit aan de hand van de sectie “Spoelen”. Reset de installatie en sluit de slang voor gezuiverd water aan op een ander product of een randapparaat. Het reinigen/ontkalken is nu voltooid. De waterzuiveraar kan weer worden gebruikt.

ONDERHOUD Het reinigingsmiddel moet buiten handbereik van kinderen worden bewaard! Was na het reinigen uw handen. Er wordt water geproduceerd dat ngsmiddel bevat. Dit water mag niet worden gedronken of in de randapparatuur of een ander product terechtkomen.

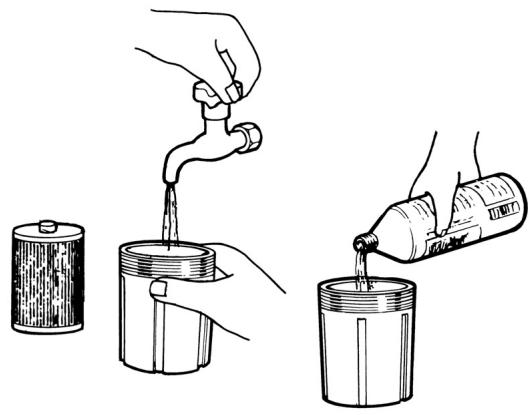

ONDERHOUD Desinfecteren Wanneer het voedingswater een hoge concentratie micro-organismen bevat, kan het water wanneer de waterzuiveraar gedurende langere tijd niet wordt gebruikt (1 week) een geur ontwikkelen. Het is dan noodzakelijk om de zuiveraar te desinfecteren en het filter te vervangen. Het desinfecteermiddel, natriumhypochloriet (concentratie ca. 3,5 %, geurloos), is verkrijgbaar in de supermarkt of bij de drogist. Dit product moet buiten handbereik van kinderen worden bewaard! Was na gebruik uw handen. Er wordt water geproduceerd dat ÂÀ reinigingsmiddel bevat. Dit water mag niet in de randapparatuur of een ander product terechtkomen. Œ } Trek de stekker uit het stopcontact. Zorg er wanneer de kraan voor gezuiverd water niet is geïnstalleerd voor, dat het gezuiverde water vanuit de waterzuiveraar gedurende de eerste 10 minuten van de cyclus naar de afvoer kan worden gevoerd, bijv. door de slang voor gezuiverd water los te koppelen van een ander product of randapparaat en het via de opening in de afvalwaterafvoer te brengen. Sluit een handventiel aan op de afvalwaterslang zodat de waterzuiveraar hiermee kan worden geregeld. Steek de stekker in het stopcontact en laat de waterzuiveraar een automatische spoeling doorvoeren. Controleer of de productie van gezuiverd water is gestopt. Schroef filterhouder Il vast aan de hand van “De filters vervangen” en verwijder filter 11. (Filter Il moet worden weggegooid.) Vul de houder 3/4 met lauwwarm water. Voeg 25 ml desinfecteermiddel toe en meng het. Zie fig. C. Schroef de filterhouder erop, waarbij u het mengsel op de waterzuiveraar tegenhoudt. Draai de kraan open/open het ventiel zodat de waterzuiveraar start en laat het apparaat 45 seconden lang gezuiverd water produceren. Trek de stekker na 45 seconden uit het stopcontact zonder eerst de kraan dicht te draaien/het ventiel te sluiten. Zie fig. D. Zet de waterzuiveraar stop en laat het desinfecteermiddel 30 minuten zijn werk doen. Plaats ondertussen een nieuw filter in filterhouder Il en vervang het filter in filterhouder | aan de hand van “De filters vervangen”.

Draai de kraan dicht/sluit het ventiel en steek de stekker in het stopcontact. Laat de waterzuiveraar automatisch spoelen. Voer een complete spoeling uit aan de hand van de sectie “Spoelen”. Het water moet na het spoelen geurloos zijn. Wanneer het water nog naar reinigingsmiddel ruikt, draait u de kraan open en laat u het water stromen tot de geur is verdwenen. Reset de installatie. Sluit de slang voor gezuiverd water weer aan op een ander product of randapparatuur. Het desinfecteerproces is nu voltooid. De Waterzuiveraar kan weer worden gebruikt.

ONDERHOUD Opbergen De waterzuiveraar moet worden opgeborgen wanneer: + __hij gedurende een langere periode van water en elektriciteit wordt afgesloten (meerdere dagen)

• langer dan 4 maanden niet wordt gebruikt voor het produceren van gezuiverd water. Dosering: + _2liter conserveringsmiddelen + 4 liter water, beschermd tegen temperaturen onder de -15°C. + 3 liter conserveringsmiddelen + 3 liter water, beschermd tegen temperaturen onder de -30°C. Conserveringsmiddelen kunnen bij uw dealer worden besteld (zie “Verbruiksartikelen”). Dit product moet buiten handbereik van kinderen worden bewaard! Was na gebruik uw handen! FH 1. Trek de stekker uit het stopcontact. E

2. Meng conserveringsmiddel en water in een

emmer, zie fig. E. Dosering, zie hierboven.

3. Schroef beide filterhouders los aan de hand van

de sectie “De filters vervangen”. Verwijder de twee filters en gooi ze weg (niet bewaren), leeg de houders.

4. Plaats de lege filterhouders weer. Zorg ervoor dat

de pakking in de gleuf van de filterhouder zit.

5. Sluit het afsluitventiel op de wateraansluiting en

ontkoppel de voedingswaterslang.

6. Ontkoppel de slang voor gezuiverd water van een

ander product of randapparatuur. Wanneer de kraan voor gezuiverd water is geïnstalleerd, hoeft u deze slang niet te ontkoppelen.

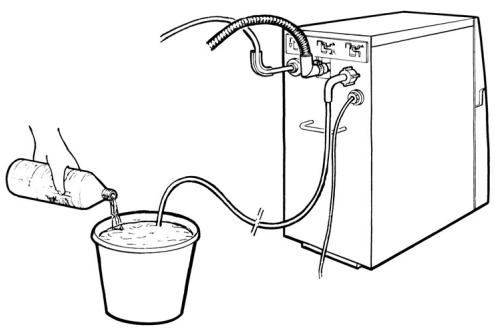

7. Breng de voedingswaterslang in het mengsel,

waarbij u ervoor zorgt dat de mond steeds onder het vloeistofoppervlak zit, totdat de emmer leeg is, zie fig. E.

8. Steek de stekker in het stopcontact. De

waterzuiveraar zuigt nu het mengsel op. Trek na 40 seconden, voordat de productie van gezuiverd water begint, de stekker uit het stopcontact.

9. Herhaal punt 8 totdat al de vloeistof is verbruikt.

Trek de stekker uit het stopcontact.

10. Ontkoppel de slang voor gezuiverd water van de

waterzuiveraar, zie fig. F. De waterzuiveraar wordt nu opgeborgen en kan zo zonder gevaar voor bevriezing worden bewaard. Laat de slang voor gezuiverd water ontkoppeld van de waterzuiveraar. Sluit water en elektriciteit pas weer aan wanneer de waterzuiveraar weer moet worden geïnstalleerd. Bij het opnieuw installeren moet de waterzuiveraar: + __tenminste 48 uren worden opgeborgen bij een temperatuur boven de 5°C. + aan de hand van "Spoelen" worden gespoeld met conserveringsmiddel. + __ worden voorzien van nieuwe filters, zie “De filters vervangen”.

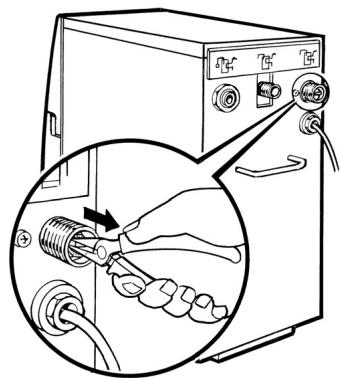

ONDERHOUD Het rooster reinigen Het rooster houdt grotere deeltjes tegen en zit bij de stroomaansluiting. Wanneer “filter l” voor een verstopt filter of lage inlaatdruk brandt, kan het rooster verstopt zijn. FE 1. Trek de stekker uit het stopcontact.

3. Ontkoppel de voedingswaterslang van de

4. Gebruik een tang of iets soortgelijks om het rooster

te verwijderen (overeenkomstig fig. G).

5. Reinig de inlaat en spoel hem uit voordat u het

rooster in de inlaat vervangt (draai de bevestigingen voor de tang naar buiten, zie fig. G.

6. Schroef hem op de voedingswaterslang.

7. Open het afsluitventiel en controleer of er geen

8. Steek de stekker in het stopcontact. De

waterzuiveraar begint de spoelen.

Sluit het afsluitventiel op de wateraansluiting.

WANNEER DE WATERZUIVERAAR NIET WERKT

Tabel met oplossingen Om de gebruiker en de waterzuiveraar te beschermen tegen onjuist gebruik zijn er verschillende alarmen ingebouwd die de zuiveraar een indicatie geven en stoppen. Onderstaande tabel geeft de mogelijke oorzaken van de waarschuwingen op de waterzuiveraar weer. De lampjes kunnen op drie manieren verschijnen: o e PS uit brandt knippert

INDICATIE OORZAAK STORING OPLOSSING

Het filter of het rooster moet * Het duurt nog even voordat de waterzuiveraar 0 worden vervangen. overgaat op een noodstop. Vervang het filter | en reinig het rooster. De druk van het voedingswater is te laag, bijv. lager dan 1,5 bar (150 kPa). ° Controleer de voedingsdruk. Verhoog de druk indien nodig tot 1,5—-10 bar (150—1.000 kPa) Alarm voor verstopt filter 1 of 11. + _Controleer of er niets in de filterhouders zit dat de waterstroom kan belemmeren. °_Vervang indien nodig filter 1 of Il. Alarm voor vuil in het rooster. + _Controleer het rooster aan de hand van "Het rooster reinigen”. Alarm voor lekkage/condensatie op de basisplaat onder de voorfilters. ° _Controleer of alle aansluitingen waterdicht zijn.

• Kantel het apparaat naar voren en veeg het water op wanneer er water op basisplaat ligt. De druk van het voedingswater is te laag, bijv. lager dan 1,5 bar (150 kPa). < Dit kan worden verholpen met een pomp om de druk van het voedingswater te verhogen. ° _Controleer of er onderdelen zijn die de druk van het voedingswater kunnen beïnvloeden (waterpeil, grof filter, extra voorfilter). e Waarschuwing over het gebruikte filter. ° Vervang filter Il overeenkomstig “De filters vervangen”. Alarm voor lagere waterkwaliteit. °_IJK de waterzuiveraar wanneer hij nieuw en nog niet geijkt is aan de hand van de sectie “IJking”. - Trek de stekker uit het stopcontact en steek hem er weer in, zodat de waterzuiveraar begint te spoelen. Herhaal deze procedure twee keer of vaker.

OPLOSSING Alarm geeft aan dat de ijking is gestart, maar niet correct is uitgevoerd (mogelijk doordat de kraan is gesloten voordat de tien minuten waren verstreken). + Start de waterzuiveraar opnieuw door de stekker eruit te trekken en er weer in te steken, zodat de zuiveraar begint te spoelen. IJk de waterzuiveraar aan de hand van de sectie “Jking”. Alarm voor storing in de meter van de waterkwaliteit.

°O ce + Start de waterzuiveraar opnieuw door de stekker eruit te trekken en er weer in te steken, zodat de zuiveraar begint te spoelen. Wacht 2 uren. Gebruik de waterzuiveraar dan weer zoals gebruikelijk. Kleine waterstroom De membraan kan verstopt geraakt zijn.

• Reinig de waterzuiveraar aan de hand van "Ontkalken”. De waterdruk tussen de waterzuiveraar en bijv. de Het apparaat maakt een valse ° Controleer de aansluitingen. + _Controleer of de uiteinden van de slang voor start kraan, het ventiel of de tank is gezuiverd water plat en rond is en geen barsten (korte start) lager dan de begindruk. bevat. — Lekkages. + _ Controleer of de kranen en ventielen waterdicht zijn wanneer ze gesloten zijn. Onprettige geur Wanneer de waterzuiveraar is |+ Probeer de waterzuiveraar door te spoelen aan de stationair werkt (Zonder stroom) en wanneer er microbiotische groei plaatsvindt in het water, kan het water een "vieze" geur hebben. hand van de sectie “lJking”.
• Reinig de waterzuiveraar aan de hand van "Reinigen/desinfecteren”. Wanneer er een noodstop heeft plaatsgevonden in de waterzuiveraar, moet hÿ opnieuw worden opgestart door de stekker uit het stopcontact te trekken, tenminste één minuut te wachten en de stekker dan weer in het stopcontact te steken. Neem contact op met uw dealer wanneer het probleem met de waterzuiveraar niet is verholpen nadat u de herstelmaatregelen heeft doorgelezen en geprobeerd heeft deze door te voeren aan de hand van de tabel met oplossingen. Service en reserveonderdelen U Gebruik de tabel met oplossingen zodat u de storingen zelf kunt verhelpen. Wanneer de waterzuiveraar, ondanks dat u de maatregelen hebt genomen die in de checklist staan, niet werkt, moet u contact opnemen met de servicedienst. Wanneer u de problemen door uw dealer laat oplossen, krijgt u service met de juiste reserveonderdelen voor uw waterzuiveraar. Houd voordat u de servicedienst belt rekening met het volgende. Kijk op het typeplaatje, zie fig. À, op de achterkant van het apparaat. Alle informatie die de serviceafdeling nodig heeft over uw waterzuiveraar vindt u hier. U kunt deze gegevens hier noteren: TYPE: .. MODEL:. PROD. NO:. SER. NO...

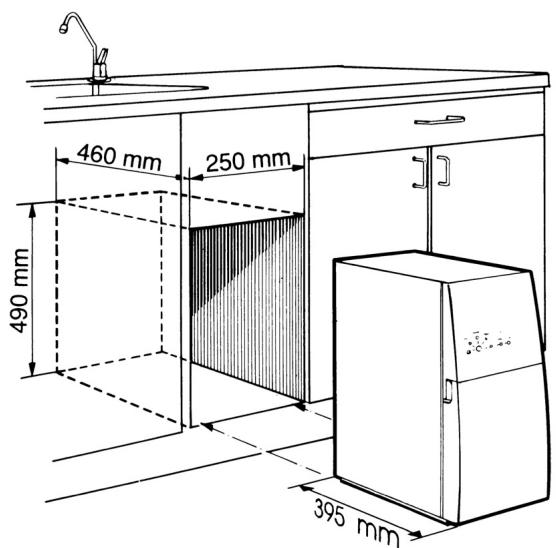

TECHNISCHE GEGEVENS Gegevens hoogte 466 mm V diepte 395 mm V diepte met slangen 460 mm V Breedte 225 mmV gewicht (bij de levering) 29 kg V gewicht (gevuld met water) 33 kg V capaciteit (watertemp. 15 °C) 2,5 (+ 0,4) l/min max 500 l/dag elektrische aansluiting 230 V, 50 Hz, 10 A geaarde stroomvoorziening totale vermogen 530 W werkcyclus onbeperkt (iedere 15 minuten in de werkcyclus automatisch spoelen) Begindruk 3 bar (300 kPa) Einddruk 4,5 bar (450 kPa) geluidsniveau tijdens de installatie in het gootsteenkastje < 60 dB(A) Watercapaciteit - tiidens de werking: ongeveer 50% Werkbereik luchttemperatuur 2-43°C relatieve vochtigheid (RH) 25-95 % Eisen aan het voedingswater naar de waterzuiveraar: waterstroom >10 l/minuut druk in de waterleiding 1,5 - 10 bar (150 - 1.000 kPa) watertemperatuur 2-30°C Chemisch geleiding <200 mS/m /zout <1.500 mg/l Ichloride CF <900 mg/l troebelheid enigszins/duidelijk* troebelheid < 1 FNU* pH-waarde 4-10 calcium: Ca?* en magnesium: Mg? <140 mg/l lhardheid <20 °d ijzer: Fe <1,5 mg/* ijzer: Fe <0,3 mg/* mangaan: Mn <0,3 mg/* COD Mn: O> <5 mg/l

• bij hogere waarden is een extra filter nodig Microbiologisch heterotrofe bacterie 48 uren 1.000/1 ml coliforme bacterie 1.000/100 ml e.coli 100/100 ml Voorbeeld van afstoting voor stoffen die in water kunnen voorkomen INORGANISCHE STOFFEN k Troebelheid (wazigheid) >99 kleurenschaal >99 Kationen/metalen natrium >96 kalium >97 calcium (hardheid) >99 aluminium >99 ijzer >99 mangaan >99 Kationen/zware metalen koper >99 lood >99 zink >99 kwik >99 cadmium >99 chroom >98 nikkel >99 Anionen fluoride >99 chloride >98 nitraat >97 sulfaat >97

INSTALLATIE Uit de verpakking halen A Wanneer het apparaat tijdens het transport beschadigd is geraakt, dient u het bedrijf dat verantwoordelijk is voor de levering hier onmiddellijk van op de hoogte te stellen. + Haal de waterzuiveraar er voorzichtig uit door hem bij het achterste handvat en de voorste hoek vast te pakken. De waterzuiveraar kan beschadigd raken wanneer hij op een ander wijze wordt opgetild. + Controleer de waterzuiveraar op beschadigingen en controleer of er geen accessoires ontbreken. Breng de leverancier onmiddellijk op de hoogte van eventuele beschadigingen, gebreken of ontbrekende onderdelen. + Laat verpakkingsmateriaal nooit slingeren, zodat kinderen er niet mee kunnen gaan spelen. De waterzuiveraar plaatsen Denk om het volgende wanneer u de waterzuiveraar installeert: + __ De zuiveraar dient rechtop te worden geïnstalleerd, zonder steun, op een horizontaal opperviak dat het apparaat kan dragen. + De ruimte moet zich in de buurt van een koudwatervoorziening, drainage en een geaarde stroomvoorziening bevinden. + Het controlepaneel moet goed zichtbaar zijn. + Het moet mogelijk zijn om de voorklep te openen, zodat de filterhouders toegankelijk zijn. + De waterzuiveraar moet worden geïnstalleerd met 2 cm ruimte tussen nabijgelegen fittingen of muren om voor een goede ventilatie rondom het apparaat te zorgen. + Aansluitingen kunnen in iedere richting van het aansluitingspunt worden geleid. Controleer of de aansluitingen niet vastgeklemd of beschadigd zijn. Slangen en kabels mogen niet gespannen zijn. De afmetingen van de ruimte die nodig zijn voor de waterzuiveraar worden gespecificeerd in fig. A. Het typeplaatje aanbrengen De doos met accessoires bevat een stickervel met typeplaatjes in verschillende talen. Selecteer de gewenste taal en breng het plaatje op de aangegeven plaats aan, zie fig. B. Wateraansluiting Aansluiting voedingswater: De waterzuiveraar is aangesloten op koud water (2 - 40°C) via de voedingswaterslang, zie fig. C(3). De aansluiting moet worden uitgevoerd met een klep die eenvoudig kan worden gesloten, zie fig. D. Wanneer de aansluiting met nieuwe leidingen of leidingen die langere tijd niet zijn gebruikt plaatsvindt, laat u het water een tijdje stromen voordat u de slang aansluit. Eventueel aanwezig zand of roest wordt dan weggespoeld.

INSTALLATIE En 1. Controleer of de zwarte afdichtingen op de juiste plek zitten in de twee aansluitingen van de voedingswaterslang.

2. Schroef het rechte uiteinde van de

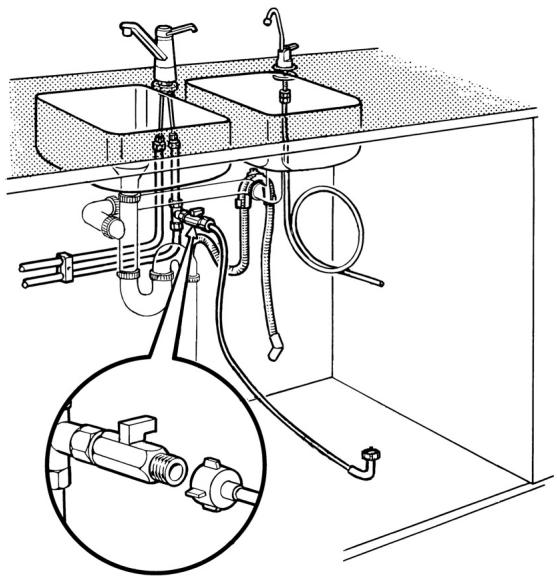

voedingswaterslang zoals in fig. D weergegeven op het afsluitventiel.Als de 3/4" slangnippel niet past, kan het door middel van gebruik van een speciale adapter veranderd worden in een 1/2" aansluiting. Stop hiervoor de zwarte ring in de adapter en schroef de adapter aan de afsluitklep van het leidingswater. Schroef de slang op de adapter. Aansluiting afvalwaterafvoer: Het afvalwater wordt via de afvalwaterslang naar de afvoer geleid (zie fig. C(2). De slang mag worden verlengd tot maximaal 4 m en de minimale interne diameter is 13 mm. El De slang wordt via de afvoer van de vaatwasser aangesloten op de watervanger. Wanneer er alleen een aansluiting aanwezig is voor de afvalwaterafvoer en deze reeds aangesloten is, dan moet het tussenliggende gedeelte worden voorzien van twee afvoeraansluitingen. De aansluiting van de afvalwaterafvoer wordt vordien de watervanger aangebracht. Maak de slang zoals in fig. E weergegeven stevig vast met behulp van een slangklem en de steun voor de afvalwaterslang. De afvalwaterslang moet met behulp van ÂÀ de bijgeleverde steun in een lus minimaal 50 mm en maximaal 500 mm boven de waterzuiveraar en de bestaande watervanger worden aangebracht. Elektrische aansluiting De waterzuiveraar moet worden aangesloten op een geaarde stroomvoorziening (230 V, 50 Hz en 10 A). We adviseren bij de aansluiting een stekker te gebruiken, omdat de stroomvoorziening bij sommige handelingen moet worden onderbroken. De stekker moet na de installatie gemakkelijk bereikbaar zijn. De waterzuiveraar aansluiten Voordat de waterzuiveraar op de gewenste plek wordt geplaatst, verwijdert u de drie beschermhoezen van de aansluitingen van de waterzuiveraar en de transportbeveiliging onder de houders van het voorfilter. Voedingswater Er 1. Schroef het gebogen uiteinde van de voedingswaterslang op de aansluiting van de waterzuiveraar. Zie fig. F.

2. Open het afsluitventiel op de voeding en

controleer de voedingswaterslang op lekken.

Sluit de slang voor gezuiverd water van de randapparatuur aan op de waterzuiveraar. Zie fig. F. Druk de slang in de onderste positie tot de markering (ca. 17 mm). Gebruik de hoeksteun voor de slang voor gezuiverd water wanneer de ruimte achter het apparaat beperkt is. Afvalwater

Het gebogen uiteinde van de afvalwaterslang is met behulp van een slangklem aan de aansluiting van de afvoer bevestigd. Zie fig. F. Elektrische aansluiting

Steek de stekker in het stopcontact, zie fig. G. De waterzuiveraar wordt ingeschakeld en begjint te spoelen. De waterzuiveraar spoelt iedere keer dat de stekker in het stopcontact wordt gestoken. Het water mag niet worden gebruikt totdat de spoelprocedure zoals in de sectie "Spoelen" wordt omschreven is voltooid. Start de productie van gezuiverd water en controleer of de aansluitingen na de installatie waterdicht zijn. Wanneer er een aansluiting lekt, trekt u de stekker uit het stopcontact en zet u de klem of de moer strakker vast. Steek de stekker in het stopcontact. Draai de afval- en voedingswaterslangen na een week gebruik weer even aan. Enkele druppen door lekkage aan een van de zijden van de slang voor gezuiverd water is voldoende om de waterzuiveraar (onbedoeld) te laten starten. Lekkage aan de buitenkant van de waterzuiveraar wordt niet geregistreerd door het veiligheidssysteem. Tenzij anders aangegeven moet het afsluitventiel altijd open zijn om het veiligheidssysteem van de waterzuiveraar te laten werken. INSTALLATIE Spoelen De waterzuiveraar wordt gespoeld wanneer hij: + __nieuwis en niet eerder is gebruikt. + __ opnieuwis geïnstalleerd nadat hij is opgeslagen. + __is gereinigd om het reinigingsmiddel eruit te spoelen. + __is voorzien van een nieuw membraan. Â Voor of tijdens het spoelproces mag pas gezuiverd water niet worden gedronken/gebruikt. En Controleer eerst of: + de productie van gezuiverd water is gestopt. de slang voor gezuiverd water van de randapparatuur is afgesloten en naar de afvalwaterafvoer wordt geleid. + _het afsluitventiel op de voedingswaterleiding open is. + er geen lekken zijn in de voedingswaterleiding. + de leidingen voor het afvalwater en gezuiverde water waterdicht zijn. + de voorfilters goed zijn bevestigd.

1. Trek de stekker uit het stopcontact.

2. Steek de stekker weer in het stopcontact.

De waterzuiveraar spoelt automatisch.

3. Zet de waterzuiveraar weer aan door de

stekker uit het stopcontact te trekken en er weer in te steken, zodat hij automatisch gaat spoelen.

4. Zet de waterzuiveraar nogmaals aan.

5. Installeer hem opnieuw of vervang het

membraan IJK het apparaat aan de hand van de sectie “lking”.

Laat via de slang voor gezuiverd water gezuiverd water naar de afvalwaterafvoer stromen. Wanneer er geen kraan is geïnstalleerd gebeurt dit automatisch. Trek na 10 minuten de stekker uit het stopcontact en sluit de slang voor gezuiverd water aan op de randapparatuur. Wanneer er wel een kraan is geïnstalleerd, draait u de kraan openen en laat u de waterzuiveraar gedurende 10 minuten gezuiverd water produceren. Draai de kraan dicht. Met de waterzuiveraar kan nu gezuiverd water worden geproduceerd.

INSTALLATIE ljking Voor een startpositie voor de juiste zuiverheidsgraad voor uw water moet de waterzuiveraar worden geijkt (gereset). De ijking mag alleen worden uitgevoerd wanneer: + de waterzuiveraar nieuw is en niet eerder is gebruikt. + _het kwaliteit van het aangevoerde water om wat voor reden dan ook (zoals door het verplaatsen van de waterzuiveraar) verandert. + __het membraan recentelijkk is vervangen. Gebruik of drink het water dat tijdens de ijkingsprocedure wordt geproduceerd niet! De waterzuiveraar ijken: Es 1. Met kraan: Open de kraan voor gezuiverd water. U moet binnen 10 seconden (met de kraan nog steeds open) op de ijkknop drukken, zie fig. H, en hem ingedrukt houden tot de lampjes voor Zuiveringsniveau | en Il gaan branden en vervolgens uit gaan. Wanneer het aan/uit- lampje brandt, kunt u de knop loslaten.

1. Zonder kraan: Na de derde automatische

spoelbuurt, die ongeveer 30 seconden duurt, stopt de waterzuiveraar even en begint dan met het produceren van gezuiverd water naar de afvalwaterafvoer. Wanneer de productie van gezuiverd water is gestart, moet u binnen 10 seconden op de ijkknop drukken, zie fig. H, en hem ingedrukt houden tot de lampjes voor Zuiveringsniveau | en Il gaan branden en vervolgens uit gaan. Wanneer het aan/uit- lampje brandt, kunt u de knop loslaten. Wanneer de lampjes voor zuiveringsniveaus III niet uit gaan, volgt u de controlepunten onder “Spoelen” nogmaals en start u de ijking opnieuw.

2. Laat de waterzuiveraar ten minste 10

minuten gezuiverd water produceren. De lampjes voor zuiveringsniveaus l en Il knipperen één keer. De huidige waterkwaliteit wordt weergegeven door het lampje voor niveau III dat continu gaat branden. Dit betekent dat de maximale zuiverheidsgraad is bereikt.

3. Wanneer er een afwijkend knipperend

lampje verschijnt tussen de lampjes voor

niveau | - II, is de ijking onjuist uitgevoerd. Herhaal de ijking in dit geval vanaf het begin.

4. Met kraan: Draai de kraan voor gezuiverd

water dicht en laat de waterzuiveraar automatisch spoelen. Zet het spoelen stop.

4. Zonder kraan: Trek de stekker uit het

stopcontact, wacht een minuut en steek de stekker er dan weer in. De waterzuiveraar begint te spoelen. Trek de stekker er na de automatische spoelbeurt uit. Sluit de slang voor gezuiverd water aan op de randapparatuur. Met de waterzuiveraar kan nu gezuiverd water worden geproduceerd.

De waterzuiveraar verplaatsen Wanneer u de waterzuiveraar van de ene plaats naar de andere verplaatst, moet u rekening houden met de volgende punten: + Sluit het afsluitventiel voor het voedingswater. + Trek de stekker uit het stopcontact. + Vervoer het apparaat altijd rechtop. + Het apparaat moet aan de hand van de installatie-instructies worden geïnstalleerd. + Het apparaat hoeft alleen opnieuw te worden geijkt wanneer de kwaliteit van het voedingswater is gewijzigd of wanneer het membraan is vervangen. Het apparaat moet worden opgeborgen wanneer hij gedurende een periode van meer dan 4 maanden niet wordt gebruikt, zie de sectie “Opbergen”.

Apparaten, die met dit symbool zijn voorzien, moeten bij het gemeentelijk verzamelpunt voor afgedankte elektrische en electronische apparatuur worden afgegeven. Ze mogen niet via het gewone huisafval worden weggegooid.
