BEDIENUNGSANLEITUNG RO400C AEG-ELECTROLUX

1 Knickschutzbogen für Abwasserschlauch 2 Abwasserschlauch 3 Schlauchschellen (2) 4 Zulaufschlauch 5 Knickschutzbogen für Reinwasserschlauch 6 Filterschlüssel 7 Informationsschild 8 Reinwasserschlauch 9 Reinwasserhahn* 10 Anzeigeleuchten* 11 Filterbehälter | 12 Bodenplatte 13 Filterbehälter 11 14 Kontrolltafel

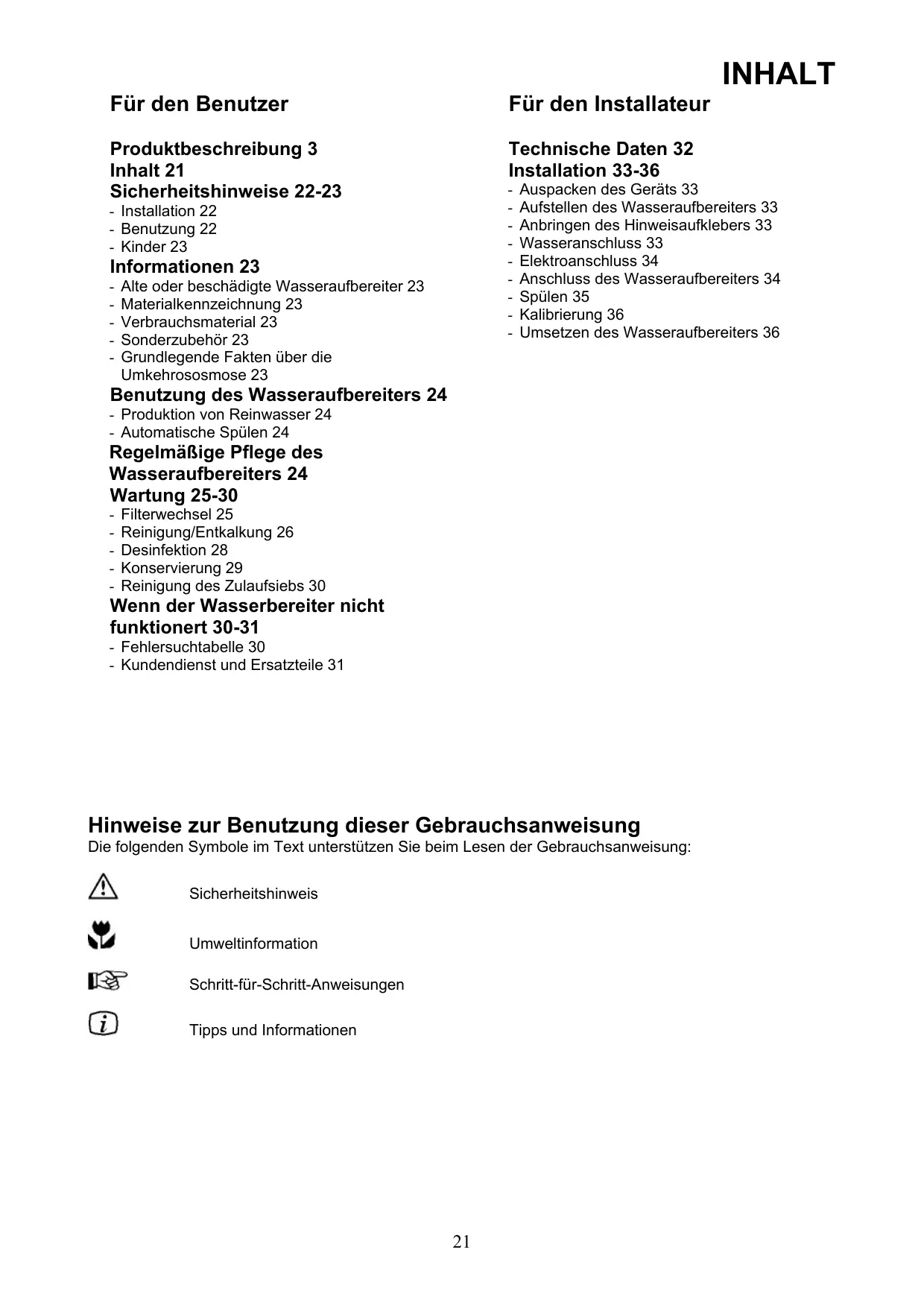

Für den Benutzer Produktbeschreibung 3 Inhalt 21 Sicherheitshinweise 22-23 - Installation 22 - Benutzung 22 - Kinder 23 Informationen 23 - Alte oder beschädigte Wasseraufbereiter 23 - Materialkennzeichnung 23 - Verbrauchsmaterial 23 - Sonderzubehôr 23 - Grundlegende Fakten über die Umkehrososmose 23 Benutzung des Wasseraufbereiters 24 - Produktion von Reinwasser 24 - Automatische Spülen 24 Regelmäkfige Pflege des Wasseraufbereiters 24 Wartung 25-30 - Filterwechsel 25 - Reinigung/Entkalkung 26 - Desinfektion 28 - Konservierung 29 - Reinigung des Zulaufsiebs 30 Wenn der Wasserbereiter nicht funktionert 30-31 - Fehlersuchtabelle 30 - Kundendienst und Ersatzteile 31 INHALT Für den Installateur Technische Daten 32 Installation 33-36 - Auspacken des Geräts 33 - Aufstellen des Wasseraufbereiters 33 - Anbringen des Hinweisaufklebers 33 - Wasseranschluss 33 - Elektroanschluss 34 - Anschluss des Wasseraufbereiters 34 - Spülen 35 - Kalibrierung 36 - Umsetzen des Wasseraufbereiters 36 Hinweise zur Benutzung dieser Gebrauchsanweisung Die folgenden Symbole im Text unterstützen Sie beim Lesen der Gebrauchsanweisung: Sicherheitshinweis Schritt-für-Schritt-Anweisungen

eo) Tipps und Informationen

À SICHERHEITSHINWEISE Lesen Sie die Gebrauchsanweisung bitte aufmerksam durch, bevor Sie den Wasseraufbereiter installieren und verwenden, da sie wichtige Anweisungen und Warnungen enthält. Dann wird das Gerät optimal arbeiten und lhnen den grôRtmôglichen Nutzen bringen. Alle Personen, die den Wasseraufbereiter benutzen, sollten mit seiner Bedienung und seinen Sicherheitsfunktionen vertraut sein. Installation + Stellen Sie sicher, dass das Wasser, das Sie aufbereiten môchten, die Anforderungen unter » Technische Daten“ erfüllt. < Der Wasseraufbereiter muss an eine geerdete Schutzkontaktsteckdose angeschlossen werden. Da die Stromzufuhr bei einigen Prozeduren kurzzeitig unterbrochen werden muss, ist es ratsam, das Gerät an eine Steckdose anzuschlieRen, die auch nach der Installation leicht zugänglich ist. Eine feste Elektroinstallation darf nur von einem qualifizierten Elektriker ausgeführt werden. Dabei sollte die Stromzufuhr zur Anschlussstelle unterbrochen werden. Eine unsachgemäke Installation kann zu Personen- oder Sachschäden führen, die durch keine Garantie gedeckt sind. + Der Wasseranschluss sollte von einer qualifizierten Fachkraft ausgeführt werden. Wenn Sie die Installation selbst durchführen, beachten Sie bitte die geltenden Vorschriften. - Der Wasseraufbereiter ist grundsätzlich stehend und auf einer ebenen Fläche zu installieren. Schläuche und Kabel dürfen beim Bewegen des Wasseraufbereiters, d. h. bei Installation und Reinigung, weder unter Zug stehen noch eingeklemmt werden. - Wenn das nicht aufbereitete Zulaufwasser nicht als Trinkwasser geeignet ist, muss das Reinwasser nach der Installation sowie danach einmal pro Jahr überprüft werden, bzw. immer dann, wenn eine Geschmacks- oder Geruchsveränderung festzustellen ist. Trinken Sie das Wasser nicht, wenn das Untersuchungsergebnis nicht zufriedenstellend ist. Nehmen Sie in diesem Fall bitte Kontakt mit Inrem Fachhändler. -Nach der Neuinstallation des Wasseraufbereiters darf das Reinwasser erst verwendet werden, nachdem die Kalibrierung und der Reinspülvorgang erfolgt sind. - Die Kalibrierung des Wasseraufbereiters darf nur erfolgen: - bei der ersten Inbetriebnahme des Wasseraufbereiters, - wenn sich die Qualität des Zulaufwassers ändert (d. h. beim Wechsel des Aufstellungsorts), - nach dem Auswechseln der Membran. <Durch die Technik der Umkehrosmose werden die meisten Verunreinigungen extrem effizient herausgefiltert. Aus diesem Grund ist der Gehalt an Substanzen, die dem Wasser zum Schutz von Rohren, Tanks, Ventilen usw. beigemengt werden, im vom Wasseraufbereiter produzierten Reinwasser sehr niedrig. Berücksichtigen Sie bei der Auswahl der Materialien für Peripheriegeräte daher das Korrosions- und Elutionsrisiko.

Benutzung - Der Wasseraufbereiter soll für Anwendungen produzieren, die reinwasser erfordern. . Das Reinwasser sollte nur verwendet werden, wenn die Kontrollleuchten für Reinheitsgrad Il oder Ill leuchten. Es kann bis zu 60 Sekunden dauern, bis der Wasseraufbereiter eine gute Wasserqualität anzeigt. «Der Wasseraufbereiter muss an einen Wasser- und einen Stromanschluss angeschlossen werden, damit das automatische Spülsystem arbeiten kann. Das automatische Spülen erfolgt etwa alle 12 Stunden. -Nach der Wasserentnahme oder alle 15 Minuten in jedem Betriebszyklus und beim AnschlieRen der Stromversorgung erfolgt ein automatischer Spülvorgang. Die Oberseite des Wasseraufbereiters darf nicht als Abstellfläche benutzt werden. - Das Reinwasser nicht mit AluminiumgefäRen verwenden. Es besteht das Risiko einer Korrosion des Gefäkes und einer erhôhten Aluminiumkonzentrationen im Reinwasser. - Am Wasseraufbereiter dürfen keinerlei Veränderungen oder Eingriffe vorgenommen werden. Dies kann zu Personen- oder Sachschäden führen, die durch keine Garantie gedeckt sind. - Wenn der Wasseraufbereiter längere Zeit (mehrere Tage) nicht mit der Wasser- und Stromversorgung verbunden ist, sollte er wie unter ,Konservierung* beschrieben gelagert werden. Durch das beschriebene Verfahren wird auch ein Frostschutz. Der Wasseraufbereiter darf nicht ohne Vorfilter betrieben werden (auRer während der Membranreinigung und Konservierung). Er kônnte erheblich beschädigt werden. - Wenn der Wasseraufbereiter Konservierungs- oder Reinigungsmittel enthält, darf das Wasser erst nach Durchführung der unter ,Spülen“ beschriebenen Prozedur verwendet werden. -Wenn das Stromkabel beschädigt ist, muss es durch eine qualifizierte Fachkraft ersetzt werden, um Personen- und Sachschäden zu verhüten. -Einmal monatlich ist die Anlage auf Undichtigkeiten zu überprüfen. Undichtigkeiten auRerhalb des Wasseraufbereiters kann das interne Sicherheitssystem nicht erkennen. Wenn Sie eine Undichtigkeit feststellen, schlieRen Sie sofort die Wasserzufuhr und unterbrechen die Stromzufuhr zum Gerät, indem Sie den Netzstecker aus der Steckdose ziehen bzw. die Sicherung im Stromverteiler-kasten herausschrauben bzw. ausschalten.

SICHERHEITSHINWEISE /\ Kinder -Lassen Sie Kinder nicht unbeaufsichtigt mit dem Wasseraufbereiter hantieren. «Lassen Sie kein Verpackungsmaterial herumliegen, damit Kinder nicht damit spielen kônnen. Ÿ Recyclinghinweise Alte oder beschädigte Wasseraufbereiter - Am Ende der Lebensdauer des Wasseraufbereiters den Netzstecker ziehen und das Kabel dicht an der Eintrittsstelle in das Gerät abschneiden. Achten Sie unbedingt darauf, dass Kinder nicht mit dem abgeschnittenen Kabel spielen kônnen. Weitere Informationen über die Entsorgung erhalten Sie von Ihrem Fachhändler. eUnterbrechen Sie die Stromzufuhr zu einem beschädigten Wasseraufbereiter, indem Sie den Netzstecker ziehen. Oder unterbrechen Sie die Stromzufuhr zum Wasseraufbereiter am Stromverteilerkasten. Materialkennzeichnung +80 % der Kunststoff- und Gummiteile des Geräts INFORMATIONEN G@) Verbrauchsmaterial 1 — Partikelfilter Bestell-Nr. 919 24 00-82 Il Kohlefilter Bestell-Nr. 919 24 00-83 Reinigungsmittel Bestell-Nr. 150 72 07-01 Konservierungs- mittel Bestell-Nr. 150 72 06-02 Sonderzubehôr Reinwasserhahn Bestell-Nr. 150 70 59-81 Anzeigeleuchten Bestell-Nr. 150 72 89-00 Schallschutzmatte Bestell-Nr. 919 24 09-03 Installations-Kit Bestell-Nr. 919 24 09-04 Anschluss an niveaugesteuerte Spülmaschine Bestell-Nr. 919 24 09-02 (Das Sonderzubehôür kônnen Sie bei Ihrem Fachhändler bestellen. Bitte geben Sie die oben und der Verpackung sind mit einer aufgeführte Bestellnummer an.) Materialkennzeichnung versehen, damit der Wasseraufbereiter môglichst leicht recycelt und entsorgt werden kann. + Die Kennzeichnung entspricht dem international üblichen Standard. + Der Verpackungskarton besteht überwiegend aus Altpapier und kann an Altpapiersammelstellen abgegeben werden. Grundlegende Fakten über die Umkehrosmose Wasser Reinwasser“ ist angenehm schmeckendes, gutes Wasser ohne schädliche, ungesunde oder unerwünschte Konzentrationen organischer und anorganischer Substanzen. Wasseraufbereitung bedeutet die Abtrennung derartiger Partikel und Substanzen. Die herkômmliche Reinigung ist dadurch gekennzeichnet, dass bestimmte Substanzen vom Wasser getrennt werden. Die Umkehrosmose ist eine überlegene Filtrationstechnik, mit der auch extrem kleine Moleküle und Partikel abgetrennt werden kônnen. Bei dieser Technik wird das ungereinigte Wasser in zwei Strôme geteilt: das Reinwasser und ein Konzentrat, das alle aus dem Wasser entfernten Substanzen enthält. Osmose — Umkehrosmose In der Natur, wie zum Beispiel in unseren Kôrpern, wird Wasser an vielen Stellen mittels Osmose transportiert. Die Zellwand ist eine natürliche osmotische Membran, die Verunreinigungen vom reinen Wasser trennt. Beim Einsatz der Umkehrosmose als Wasseraufbereitungstechnik wird Wasser unter hohem Druck durch eine halbdurchlässige, synthetische Membran gepresst. Das Ergebnis ist reines Wasser, das Osmosewasser. Die Membran ist nur für Wasser durchlässig. Andere Substanzen, deren Moleküle nur geringfügig grôRer als Wassermoleküle sind, kônnen die Membran nicht passieren, sondern werden abgetrennt. Ein wesentlicher Vorteil der Umkehrosmose ist, dass bei der Aufbereitung keinerlei Chemikalien erforderlich sind.

BENUTZUNG DES WASSERAUFBEREITERS

Nach Installation, Spülen und Kalibrierung gemäR den entsprechenden Anweisungen kônnen Sie Ihren Wasseraufbereiter in Betrieb nehmen. Der Wasseraufbereiter ist mit einem elektronischen Steuer- und Kontrollsystem ausgestattet, das die Bedienung erleichtert. Beachten Sie bitte Folgendes: ° Der Filter ist zu wechseln, wenn die Kontrollleuchten dies anzeigen (2-3 Mal/Jahr). + Der Wasseraufbereiter ist zu reinigen, wenn der Reinwasserfluss nachlässt, und/oder mindestens alle 6 Monate. Produktion von Reinwasser Der Wasseraufbereiter startet die Reinwasser- produktion, wenn über einen Hahn, ein Ventil oder einen Drucktank der Druck im Reinwasserschlauch, der an den Wasseraufbereiter angeschlossen ist, verringert wird (d. h. wenn der Hahn oder das Ventil geôffnet wird oder der Druck im Tank absinkt). Das vom Wasseraufbereiter produzierte Wasser sollte nur verwendet werden, wenn die Kontrollleuchten für Reinheitsgrad Il oder Ill leuchten. Wenn der Wasseraufbereiter längere Zeit © nicht benutzt wurde, kann es bis zu 60 Sekunden dauern, bis eine gute Wasserqualität erreicht ist. Automatische Spülen + Nach der Wasserentnahme oder alle 15 Minuten in jedem Betriebszyklus erfolgt ein automatischer Spülvorgang. Die Dauer des Spülvorgangs beträgt 5-90 Sekunden, je nachdem, wie lange vorher Wasser gezapft wurde. + Nach dem Anschluss des Wasseraufbereiters an die Wasser- und Stromversorgung erfolgt der Spülvorgang automatisch alle 12 Stunden. Dieser Spülvorgang erfolgt unabhängig davon, wann zuletzt Reinwasser produziert wurde.

REGELMARIGE PFLEGE DES

WASSERAUFBEREITERS Die folgende Liste zeigt Innen, wie Sie Ihren Wasseraufbereiter regelmäkig pflegen müssen. Die aufgeführten Punkte sind entsprechend ihrer Anwendungshäufigkeit aufgelistet: + __ Überprüfen Sie jeden Tag anhand der Kontrollleuchten am Hahn und am Gerät selbst, ob bestimmte MaRnahmen zu ergreifen sind. + Halten Sie den Wasseraufbereiter sauber. Das Gerät darf nur aufen mit einem feuchten Tuch abgewischt werden. Benutzen Sie keine nassen Lappen und gieRen Sie kein Wasser auf das Gerät. Verwenden Sie keine Reinigungsmittel. + _Kontrollieren Sie einmal monatlich, ob alle Anschlüsse korrekt sitzen und dicht sind. Wischen Sie Kondenswasser ab, das sich auf der Bodenplatte gesammelt hat.

• _ Achten Sie darauf, die Filter immer rechtzeitig zu wechseln. Die Lebensdauer der Vorfilter hängt von der Qualität Ihres Zulaufwassers ab. A Nach einem Filterwechsel sollten Sie das NS Wasser aus dem alten Filter für einige Minuten ablaufen lassen. Der Filter kann bedenkenlos mit dem normalen Hausmüll entsorgt werden, da er keine umweltschädlichen Stoffe enthält. ° Je nach Härtegrad des Zulaufwassers und seines Gehalts an Mikroorganismen sollte der Wasseraufbereiter gereinigt werden, wenn der Wasserfluss verringert ist, mindestens aber alle 6 Monate. Bei schlechtem Geruch oder Geschmack des Wassers muss das Gerät desinfiziert werden. + __Wenn eine geringe Produktionsleistung trotz Filterwechsel und Membranreinigung nicht besser wird, kontaktieren Sie Ihren Fachhändler wegen eines Membranwechsels. + Wenn das nicht aufbereitete Zulaufwasser nicht als Trinkwasser geeignet ist, muss das vom Wasseraufbereiters produzierte Wasser einmal pro Jahr von einem zugelassenen Labor getestet werden. + __Wenn der Wasseraufbereiter länger als 4 Monate nicht benutzt wird oder wenn der Wasseraufbereiter längere Zeit (einige Tage) vom Wasser- oder Stromnetz getrennt werden soll, muss er konserviert werden.

Filterwechsel WARTUNG Es ist wichtig, den Zeitpunkt für den Filterwechsels zu beachten, da die Hauptaufgabe der Filter der Schutz der Membran ist. Stellen Sie sicher, dass die Behälter nach dem Filterwechsel nicht undicht sind, und führen Sie anschlieRend Tests durch. Wechsel von filter | Wenn die Leuchte für Filter ! leuchtet, muss Filter | gewechselt werden. SchlieRen Sie zuerst andere môgliche Fehlerursachen aus, indem Sie in der ,Fehlersuchtabelle“ im Abschnitt ,Wenn Ihr Wasseraufbereiter nicht funktioniert* nachschlagen. siehe Abb. 1-10 auf Seite 101. EF 1. Stellen Sie sicher, dass das Gerät nicht arbeitet, und ziehen Sie dann den Netzstecker. Offnen Sie die Tür an der Vorderseite des Geräts, damit die beiden Filterbehälter zugänglich werden, wie in der Abbildung gezeigt.

2. Ziehen Sie die Filterbehälter so weit wie

3. Schrauben Sie mit dem Filterschlüssel

den linken, mit ,l“ markierten Behälter los. Denken Sie daran, dass der Behälter mit Wasser gefüllt ist, das verschüttet werden kônnte!

4. Wischen Sie eventuell auf der

Bodenplatte vorhandenes Wasser auf.

5. _ _Nehmen Sie den alten Filter heraus.

6. Reinigen Sie den Filterbehälter mit

7. Setzen Sie den neuen Filter ein, wobei die

Markierung ,l" nach oben weisen muss. Achten Sie darauf, dass der Dichtring korrekt im Filterbehälter sitzt.

8. Schrauben Sie den Filterbehälter mit

dem Filterschlüssel wieder an. Ziehen Sie den Filterbehälter so weit fest, dass der Punkt irgendwo zwischen den beiden äuReren weiRen Linien liegt.

9. Schieben Sie die Filterbehälter in den

10. SchlieRen Sie die Tür an der Vorderseite

und stecken Sie den Stecker in die Steckdose. Der Wasseraufbereiter startet automatisch den Spülvorgang. Der Wechsel von Filter l ist nun beendet, und der Wasseraufbereiter ist normal einsatzbereit. Wechsel von filter Il Wenn die Leuchte für Filter Il leuchtet, muss Filter Il ausgewechselt werden. siehe Abb. 1-10 auf Seite 101. TH 1-10. Gehen Sie wie bei den 10 Schritten für

den Wechsel von Filter | vor. Ersetzen Sie dabei jedoch Filter Il, der sich im rechten Behälter befindet.

11. Die Reinwasserproduktion sollte

beendet sein, und das Gerät sollte an die Steckdose angeschlossen sein. Um die eingebaute Zähivorrichtung für den Filterwechsel zurückzusetzen, halten Sie die Taste (Kalibrierung) etwa 5 Sekunden lang gedrückt, bis die Leuchte für Filter Il verloschen ist. Der Wechsel von Filter Il ist nun beendet, und der Wasseraufbereiter ist normal einsatzbereit.

WARTUNG Reinigung/Entkalkung Wenn der Wasserfluss verringert ist (zugesetzte Membran), sollte der Wasseraufbereiter gereinigt werden, um seine Lebensdauer zu erhôhen. Wenn der Fluss trotz Reinigung und Filterwechsel nicht wiederhergestellt werden kann, wenden Sie sich für einen eventuellen Wechsel der Membran an Ihren Fachhändier. Eine Reinigung/Entkalkung des Wasseraufbereiters wird durchgeführt: + __wenn der Druck am Reinwasserhahn abnimmt, + __ mindestens alle 6 Monate. Reinigungsmittel Kônnen bei Ihrem Fachhändler bestellt werden (siehe ,Verbrauchsmaterial“). Das R ungsmittel muss für Kinder unzugänglich aufbewahrt werden! Nach der Reinigung die Hände waschen. Es wird Wasser produziert, das Reinigungs- mittel enthält. Dieses Wasser darf auf keinen Fall getrunken oder zum Peripheriegerät oder anderen Produkt geleitet werden. Es gibt 2 Methoden zum Reinigung/Entkalken des Wasseraufbereiters. Methode A dauert 10 Stunden und Methode B 30 Minuten. Methode A Während des Reinigungsverfahrens, das insgesamt etwa 10 Stunden dauert, kônnen Sie den Wasseraufbereiter nicht verwenden. En 1. Wenn der Reinwasserhahn nicht installiert ist, sollte ein Ventil im Reinwasserschlauch installiert werden, damit der Wasseraufbereiter darüber gesteuert werden kann. Stellen Sie auch sicher, dass das Reinwasser des Wasseraufbereiters zum Abfluss gespült werden kann, indem Sie den Reinwasserschlauch vom anderen Produkt oder Peripheriegerät lôsen und über den Durchlass zum Abfluss führen.

2. Ziehen Sie den Netzstecker und schlieRen Sie

ihn wieder an, damit der Wasseraufbereiter einen Spülvorgang durchführt.

3. Stellen Sie sicher, dass die

Reinwasserproduktion gestoppt ist. Lassen Sie den Wasseraufbereiter an der Steckdose angeschlossen.

4. Schrauben Sie Filterbehälter 11 wie unter

Filterwechsel" beschrieben los und legen Sie ihn beiseite.

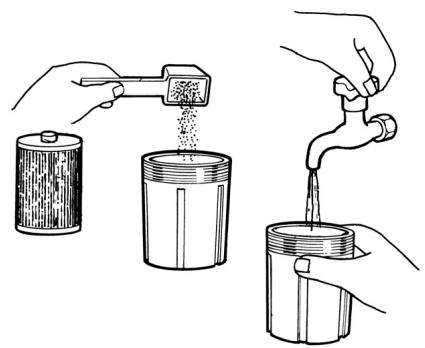

5. Geben Sie etwa 250 ml Reinigungsmittel

(entspricht 200 g) in den Filterbehälter. Füllen Sie ihn mit lauwarmem Wasser (20-40 °C) bis fast zum Rand auf. Rühren Sie um, bis sich das Pulver aufgelôst hat, siehe Abb. A.

6. Schrauben Sie den gefüllten Filterbehälter mit

dem Filterschlüssel wieder an. 7... Offnen Sie den Reinwasserhahn/das Ventil und lassen Sie den Wasseraufbereiter etwa 45 Sekunden lang Wasser zum Abfluss spülen.

8. Ziehen Sie bei weiterhin geôffnetem

Hahn/Ventil den Netzstecker, siehe Abb. B. SchlieRen Sie Hahn/Ventil und lassen Sie den

Wasseraufbereiter ca. 10 Stunden stehen (z. B. über Nacht).

9. Entfernen Sie den Filterbehälter nach dieser

Ruhezeit. GieRen Sie den Inhalt weg und spülen Sie den Behälter mit Wasser aus.

10. Ersetzen Sie den Filter des Behälter gemäR

den Anweisungen im Abschnitt .Filterwechsel", wobei Sie hier jedoch wieder den alten Filter einsetzen.

11. Spülen Sie den Wasseraufbereiter gemäR

12. Führen Sie den Rücksetzvorgang für das

Gerät durch. Die Reinigung/Entkalkung ist beendet. Der Wasseraufbereiter ist nun für den normalen Einsatz bereit.

Methode B Während des Reinigungsverfahrens, das insgesamt etwa 30 Minuten dauert, kônnen Sie den Wasseraufbereiter nicht verwenden. El 1. Mischen Sie in einem Eimer etwa 250 ml Reinigungsmittel (entspricht 200 g) mit 2 Liter lauwarmem Wasser. Rühren Sie um, bis sich das Pulver aufgelôst hat.

2. Ziehen Sie den Netzstecker. Entfernen

Sie sowohl Filter ! als auch Filter Il gemäk den Anweisungen im Abschnitt -Filterwechsel" aus ihren Behältern und schrauben Sie die leeren Behälter wieder an. (Werfen Sie die Filter nicht weg. Sie kônnen weiter verwendet werden.)

3. Wenn kein Reinwasserhahn installiert

ist, stellen Sie sicher, dass das Reinwasser des Wasseraufbereiters zum Abfluss gespült werden kann, indem Sie den Reinwasserschlauch vom anderen Produkt oder Peripheriegerät lôsen und über den Durchlass zum Abfluss führen.

4. SchlieRen Sie das Absperrventil des

Zulaufs. Lôsen Sie den Zulaufschlauch vom Wasseranschluss und den Abwasserschlauch vom Abfluss.

5. Stecken Sie die Enden von Zulauf- und

Abwasserschlauch in den Eimer. Stellen Sie sicher, dass die Schlauchenden während der Reinigungsprozedur unterhalb der Flüssigkeitsoberfläche bleiben.

6. SchlieRen Sie den Netzstecker an und

lassen Sie den Wasseraufbereiter automatisch spülen. Ziehen Sie den Netzstecker nach etwa 30 Sekunden heraus. (Während des Spülvorgangs saugt der Wasseraufbereiter die Mischung aus dem Eimer an. Das Flüssigkeitsvolumen im Eimer verringert sich um das in den Vorfilterbehältern enthaltene Volumen, verschwindet daher aber auch nicht ganz.)

7. Warten Sie 1 Minute und wiederholen

8. Lassen Sie das Reinigungsmittel nun

2 Minuten einwirken, und wiederholen Sie Punkt 6 dann nochmals.

9. Warten Sie 2 Minuten und wiederholen

Sie Punkt 6 dann noch einmal.

10. SchlieRen Sie den Zulaufschlauch

wieder an den Wasseranschluss und den Abwasserschlauch wieder an den Abfluss an.

11. SchlieRen Sie den Netzstecker an und

lassen Sie den Wasseraufbereiter ein vollständiges automatisches Spülen durchführen. Lassen Sie dann etwa 30 Sekunden lang Rein-wasser in den Abfluss laufen, bevor Sie den Netzstecker ziehen.

12. Spülen Sie den Wasseraufbereiter

gemäk Abschnitt ,Spülen“. Führen Sie den Rücksetzvorgang des Gerätes durch, und schlieRen Sie den Reinwasserschlauch wieder an das andere Produkt oder Peripheriegerät an. Die Reinigung/Entkalkung ist beendet. Der Wasseraufbereiter ist nun für den normalen Einsatz bereit. Das Reinigungsmittel muss für Kinder unzugänglich aufbewahrt werden! Nach der Reinigung die Hände waschen. Es wird Wasser produziert, das Reinigungs-mittel enthält. Dieses Wasser darf auf keinen Fall getrunken oder zum Peripheriegerät oder anderen Produkt geleitet werden.

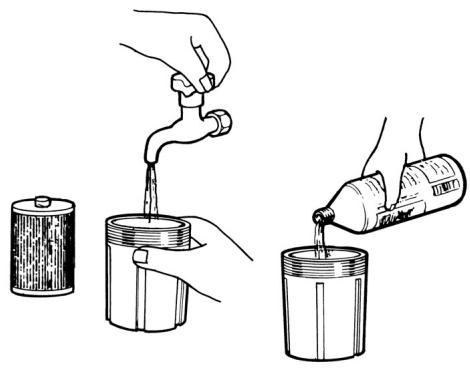

WARTUNG Desinfektion Wenn das Zulaufwasser einen hohen Gehalt an Mikroorganismen hat, kônnte das Wasser einen Geruch entwickeln, wenn der Wasseraufbereiter längere Zeit (1 Woche) nicht benutzt wird. In diesem Fall muss der Wasseraufbereiter desinfiziert und der Filter gewechselt werden. Das Desinfektionsmittel, Natriumhypochlorit (Konzentration ca. 3,5 %, geruchlos), kann im Supermarkt oder in der Drogerie erworben werden.

Das Mittel muss für Kinder unzugängjlich aufbewahrt werden! Nach der Verwendung die Hände waschen. Es wird Wasser produziert, das Desinfektionsmittel enthält. Dieses Wasser darf auf keinen Fall zu einem Peripheriegerät oder einem anderen Produkt geleitet werden. Ziehen Sie den Netzstecker.

En 2. Wenn kein Reinwasserhahn installiert ist, sorgen Sie dafür, dass das vom Wasseraufbereiter produzierte Wasser während der ersten 10 Minuten des Betriebszyklus zum Abfluss gespült werden kann, d. h. lôsen Sie den Reinwasserschlauch vom anderen Produkt oder Peripheriegerät und führen Sie ihn über den Durchlass zum Abfluss. SchlieRen Sie ein Absperrventil an den Reinwasserschlauch an, damit der Wasseraufbereiter damit gesteuert werden kann.

3. SchlieRen Sie den Netzstecker an und lassen

Sie den Wasseraufbereiter ein vollständiges auto-matisches Spülen durchführen. Stellen Sie sicher, dass die Reinwasserproduktion gestoppt ist.

4. Schrauben Sie Filterbehälter 11 wie unter

.Filterwechsel" beschrieben los und entfernen Sie Filter Il. (Filter Il muss entsorgt werden.) Füllen Sie den Behälter zu 3/4 mit lauwarmem Wasser. Füllen Sie 25 ml Desinfektionsmittel ein und mischen Sie. Siehe Abb. C.

6. Schrauben Sie den Filterbehälter mit der

Mischung wieder an den Wasseraufbereiter.

7. Offnen Sie den Reinwasserhahn/das Ventil,

damit der Wasseraufbereiter startet, und lassen Sie ihn 45 Sekunden lang Reinwasser produzieren.

8. Ziehen Sie nach 45 Sekunden den

Netzstecker, ohne vorher den Reinwasserhahn/das Ventil zu schlieRen. Siehe Abb. D.

9. Lassen Sie den Wasseraufbereiter 30 Minuten

ruhen, damit das Desinfektionsmittel wirken kann. Setzen Sie während dieser Zeit einen neuen Filter in Filterbehälter 1! und wechseln Sie den Filter in Filterbehälter | gemäR den Anweisungen unter ,Filterwechsel".

10. SchlieRen Sie den Reinwasserhahn/das Ventil

und stecken Sie den Stecker in die Steckdose. Lassen Sie den Wasseraufbereiter den automatischen Spülvorgang durchführen. Führen Sie einen vollständigen Spülvorgang gemäk Abschnitt ,Spülen" durch. Das Wasser sollte nach dem Spülen geruchlos sein.

. Wenn der Geruch des Reinigungsmittels noch vorhanden ist, ôffnen Sie den Reinwasserhahn/ das Ventil und lassen das Wasser laufen, bis der Geruch verschwunden ist. . Setzen Sie das Gerät zurück. SchlieRen Sie den Reinwasserschlauch wieder an das andere Produkt oder Peripheriegerät an. Der Desinfektionsvorgang ist jetzt beendet. Der Wasseraufbereiter ist für den normalen Einsatz bereit.

WARTUNG Konservierung Der Wasseraufbereiter sollte konserviert werden, wenn:

• er für einen längeren Zeitraum (einige Tage) nicht an die Wasser- und Stromversorgung angeschlossen ist,
• er länger als 4 Monate nicht zur Reinwasserproduktion genutzt wird. Dosierung + 2 Liter Konservierungsmittel + 4 Liter Wasser Frostschutz bis -15 °C. + 3 Liter Konservierungsmittel + 3 Liter Wasser , Frostschutz bis —30 °C. Konservierungsmittel kônnen bei Ihrem Fachhändlier bestellt werden (siehe ,Verbrauchsmaterial"). Dieses Mittel muss für Kinder unzugängjlich aufbewahrt werden! Nach der Verwendung die Hände waschen! ES !- Ziehen Sie den Netzstecker.

2. Mischen Sie in einem Eimer Konservierungsmittel

mit Wasser, siehe Abb. E. Dosierung, siehe oben.

3. Schrauben Sie beide Filterbehälter wie im Abschnitt

-Filterwechsel" beschrieben ab. Entfernen Sie beide Filter und entsorgen Sie sie (nicht aufbewahren), leeren Sie das Wasser aus den Behältern aus.

4. Installieren Sie die leeren Filterbehälter wieder.

Achten Sie darauf, dass die Dichtung korrekt im Filterbehälter sitzt.

5. SchlieRen Sie das Absperrventil des Zulaufs und

lôsen Sie den Zulaufschlauch davon ab.

6. Lüsen Sie den Reinwasserschlauch vom anderen

Produkt oder Peripheriegerät. Wenn der Reinwasserhahn installiert ist, müssen Sie den Schlauch nicht davon lôsen.

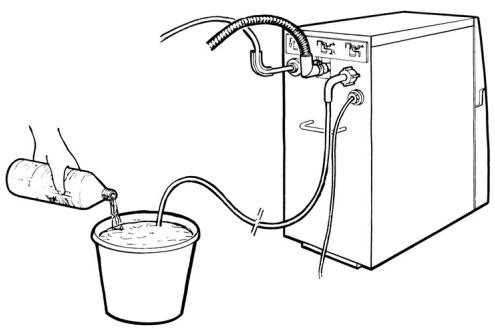

7. Stecken Sie den Zulaufschlauch in die Mischung.

Stellen Sie sicher, dass die Mündung unter der Flüssigkeitsoberfläche bleibt, bis der Eimer leer ist, siehe Abb. E.

8. SchlieRen Sie den Netzstecker an. Der

Wasseraufbereiter saugt nun die Mischung an. Ziehen Sie nach 40 Sekunden den Netzstecker, bevor die Reinwasserproduktion beginnt.

9. Wiederholen Sie Schritt 8, bis die gesamte

Flüssigkeit verbraucht ist. Ziehen Sie den Netzstecker.

10. Lôsen Sie den Reinwasserschlauch vom

Wasseraufbereiter. Drücken Sie den grauen Ring auf dem Anschlu ein und ziehen Sie den Schlauch heraus, siehe Abb. F. Der Wasseraufbereiter ist jetzt konserviert und kann daher ohne das Risiko von Frostschäden gelagert werden. Lassen Sie den Reinwasserschlauch vom Wasseraufbereiter getrennt. SchlieRen Sie Wasser und Strom erst wieder an, wenn der Wasseraufbereiter erneut installiert werden soll. Bei der erneuten Installation: + _ muss der Wasseraufbereiter mindestens 48 Stunden bei einer Temperatur über 5 °C gelagert werden, + _muss das Konservierungsmittel wie unter ,,Spülen“ beschrieben herausgespült werden, + _müssen neue Filter eingesetzt werden, siehe »Filterwechsel“

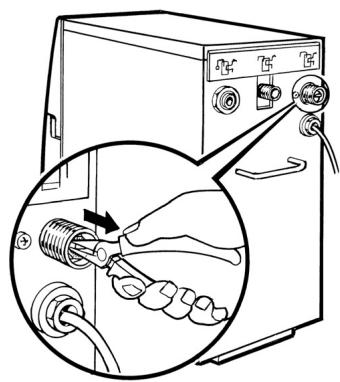

WARTUNG Reinigung des Zulaufsiebs Das Zulaufsieb hält grôRere Partikel zurück und befindet sich beim Zulaufanschluss. Wenn die Leuchte ,Filter l“ leuchtet (blockierter Filter oder niedriger Zulaufdruck), ist môglicherweise das Zulaufsieb verstopft. HF 1. Ziehen Sie den Netzstecker.

2. SchlieRen Sie das Absperrventil des

3. Lôsen Sie den Zulaufschlauch vom

4. Mit einer Zange o. ä. greifen Sie das Zulaufsieb

und ziehen es wie in Abb. G gezeigt heraus.

5. Reinigen und spülen Sie das Zulaufsieb, bevor

Sie es wieder in den Zulauf einsetzen (drehen Sie die Halterung für die Zange nach auRen), siehe Abb. G.

6. Schrauben Sie den Zulaufschlauch wieder an.

7... Offnen Sie das Absperrventil und prüfen Sie, ob der Anschluss dichit ist.

8. SchlieRen Sie den Netzstecker an; der

Wasseraufbereiter spült dann automatisch.

WENN DER WASSERAUFBEREITER NICHT

FUNKTIONIERT Fehlersuchtabelle Zum Schutz des Benutzers und des Wasseraufbereiters vor unsachgemäker Bedienung gibt es mehrere eingebaute Warnvorrichtungen, bei deren Auslôsung der Wasseraufbereiter einen Hinweis abgibt und den Betrieb einstellt. Die nachstehende Tabelle nennt wahrscheinliche Ursachen für die vom Wasseraufbereiter abgegebenen Warnungen. Die Leuchten kônnen drei verschiedene Zustände annehmen: o Q Kein Licht Leuchtendes Licht Blinkendes Licht

STÔRUNG FEHLERURSACHE ABHILFEMASSNAHME

Zeit zum Wechseln des Filters oder | Es ist noch Zeit bis zum Nothalt des Wasseraufbereiters. . zum Reinigen des Zulaufsiebs. Bereiten Sie sich darauf vor, Filter | zu wechseln und das Zulaufsieb zu reinigen. Der Druck des Zulaufwassers ist zu niedrig, d. h. geringer als 1,5 bar + Prüfen Sie den Druck des Zulaufwassers. Erhôhen Sie den Druck auf 1,5-10 bar (150-1000 kPa), falls (150 kPa). erforderlich. Alarm für Verstopfung von Filter | + _ Prüfen Sie, ob sich etwas im Filterbehälter befindet, das oder Il. den Wasserfluss verhindert. «_Falls erforderlich, Filter ! oder Il austauschen. Alarm für Verstopfung des Zulaufsiebs. + _ Überprüfen Sie das Zulaufsieb gemäR Abschnitt Reinigung des Zulaufsiebs*. Alarm für Undichtigkeit/Kondensation auf der Bodenplatte unter den Vorfiltern. + Stellen Sie sicher, dass alle Anschlüsse dicht sind. + _Wenn sich Wasser auf der Bodenplatte befindet, das Gerät nach vorn kippen und das Wasser aufwischen. Der Druck des Zulaufwassers ist zu niedrig, d. h. geringer als 1,5 bar «+ Eine Druckregulierungspumpe für das Zulaufwasser kann dieses Problem lôsen. (150 kPa). + Überprüfen Sie die Teile, die den Druck des Zulaufwassers beeinträchtigen kônnten (Wasserleitung, Zulauffilter, zusätzlicher Vorfilter). e Warnung für verbrauchten Filter. + _ Wechseln Sie Filter Il gemäR Abschnitt ,Filterwechsel“.

WENN DER WASSERAUFBEREITER NICHT

STORUNG FEHLERURSACHE ABHILFEMASSNAHME

Alarm für schlechte Wasserqualität. | + Wenn der Wasseraufbereiter neu und noch nicht . kalibriert ist, gehen Sie gemäk Abschnitt ,Kalibrierung* Ne vor.

Ziehen Sie den Netzstecker und schlieRen Sie ihn wieder an, damit der Wasseraufbereiter einen Spülvorgang durchführt. Wiederholen Sie diesen Vorgang zweimal oder mehrmals. Alarm, der anzeigt, dass die Kalibrierung begonnen, aber nicht korrekt ausgeführt wurde (wahrscheinlich weil der Hahn vor Ablauf von 10 Minuten geschlossen wurde). Ziehen Sie den Netzstecker und schlieRen Sie ihn wieder an, damit der Wasseraufbereiter einen Spülvorgang durchführt. Kalibrieren Sie den Wasseraufbereiter nochmals gemäR Abschnitt ,Kalibrierung“. Alarm für Fehler in der Messvorrichtung für die Wasserqualität.

Ziehen Sie den Netzstecker und schlieRen Sie ihn wieder an, damit der Wasseraufbereiter einen Spülvorgang durchführt. Warten Sie 2 Stunden. Verwenden Sie den Wasseraufbereiter dann wie gewohnt. Geringer Die Membran ist môglicherweise . Wasserdruck/ zugesetzt. Durchfluss. Reinigen Sie den Wasseraufbereiter gemäR Abschnitt Entkalkung". Der Wasserdruck zwischen Wasseraufbereiter und Hahn bzw. Ventil oder Tank ist unter den Startdruck des Wasseraufbereiters abgesunken. — Undichte Stelle. Das Gerät startet grundlos (kurze Starts) Prüfen Sie die Anschlüsse. Stellen Sie sicher, dass die Enden des Reinwasser- schlauchs glatt, kreisfôrmig und ohne Grate sind. Stellen Sie sicher, dass Hähne und Ventile in ihrer geschlossenen Position dicht sind. Wenn der Wasseraufbereiter stationär (ohne Stromzufuhr) ist und ein mikrobiologisches Wachstum im Wasser stattfindet, kann das Wasser ,schlecht* riechen. Unangenehmer Geruch Spülen Sie den Wasseraufbereiter gemäR Abschnitt Spülen*. Reinigen Sie den Wasseraufbereiter gemäR Abschnitt Reinigung/Entkalkung'. Wenn der Wasseraufbereiter einen Nothalt durchgeführt hat, muss er neu gestartet werden, indem der Netzstecker gezogen und dann vor dem erneuten AnschlieRen mindestens eine Minute gewartet wird. Wenn das Problem mit dem Wasseraufbereiter fortbesteht, nachdem Sie die Fehlersuchtabelle gelesen und versucht haben, AbhilfemaRnahmen durchzuführen, wenden Sie sich an 1hren Fachhändler. Kundendienst und Ersatzteile Verwenden Sie die Fehlersuchtabelle, um das Problem — wenn môglich — selbst zu beheben. Wenn Sie die ordnungsgemäke Funktion lhres Wasseraufbereiters mit den in der Checkliste beschriebenen Mafnahmen nicht wieder herstellen kKônnen, wenden Sie sich an den Kundendienst. Wenn Sie sich an Ihren Fachhändler wenden, erhalten Sie einen Kundendienst mit den Originalersatzteilen für Ihren Wasseraufbereiter. Wenn Sie sich an den Kundendienst wenden, sollten Sie einige Angaben bereit halten. Schauen Sie auf das Typenschild (siehe Abb. A), das sich an der Rückseite des Geräts befindet. Dort finden Sie alle vom Kundendienst benûtigten Daten lhres Wasseraufbereiters. Sie kônnen die Angaben hier notieren:

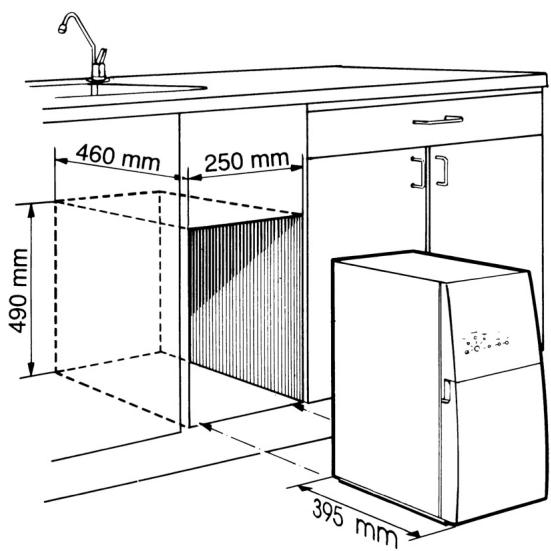

TECHNISCHE DATEN Daten Hôühe 466 mm Tiefe 395 mm Tiefe mit Schläuchen 460 mm Breite 225 mm Gewicht (bei Lieferung) 29 kg Gewicht (mit Wasser gefüllt) 33 kg Kapazität (Wassertemp. 15 °C) 2,5 (+0,4) l/min. Max 500 l/Tag Stromversorgung 230 V, 50 Hz, 10 À, geerdeter Schutzkontakt Leistungsaufnahme 530 W Betriebszyklus unbegrenzt (im Betriebszyklus alle 15 Minuten automatisches Spülen) Startdruck 3 bar (300 kPa) Stoppdruck 4,5 bar (450 kPa) Geräuschpegel bei Installation in Spülschrank < 60 dB(A) Ausbeute - im Betrieb ca. 50 % Umgebungsbedingungen Lufttemperatur 2-43 °C rel. Luftfeuchtigkeit (RH) 25-95 % Anforderungen an das Zulaufwasser des Wasseraufbereiters: Wasserdurchfluss >10 l/Minute Wasserleitungsdruck 1,5-10 bar (150-1000 kPa) Wassertemperatur 2-30 °C Chemische Anforderung Leitfähigkeit <200 mS/m 1Salzgehalt <1500 mg/l IChloridgehalt CF <900 mg/l Trübung schwach / deutlich* Turbidität < 1 FNU* pH-Wert 4-10 Kalzium: Ca?* und Magnesium: Mg? <140 mg/l 1Gesamthärte <20 °d Eisen: Fe? <1,5 mg/* Eisen: Fe <0,3 mg/* Mangan: Mn <0,3 mg/* COD Mn: O> <5 mg/l

• bei hôheren Werten ist ein zusätzlicher Vorfilter erforderlich Mikrobiologische Bedingungen Heterotrophe Bakterien 48 h 1000 St./1 ml Coliforme Bakterien 1000 St./100 ml E.coli 100 St./100 ml Beispiele für die Filtrationseffizienz für evtl. im Wasser vorhandene Substanzen ANORGANISCHE STOFFE k Turbidität (Trübung) >99 Farbzahl >99 Kationen/Metalle Natrium >96 Kalium >97 Kalzium (Härte) >99 Aluminium >99 Eisen >99 Mangan >99 Kationen/Schwermetalle Kupfer >99 Blei >99 Zink >99 Quecksilber >99 Kadmium >99 Chrom >98 Nickel >99 Anionen Fluorid >99 Chlorid >98 Nitrat >97 Sulfat >97

ORGANISCHE STOFFE k Kohlenwasserstoffe Heptan, Oktan, Dekan usw. >98 Benzol, Toluen, Xylen, Ethylbenzol usw. >99 Dieselôl >99 Polyaromatische Kohlenwasserstoffe PAH >99 Chlorierte Kohlenwasserstoffe Verbindungen, die durch das Chloren von Wasser entstehen kônnen >99 Trihalomethane (THM) Trichlormethan >60 Bromdichlormethan, Dibromchlormethan, Tribrommethan >99 Pestizide PCB >99 MIKROORGANISMEN Heterotrophe Bakterien >99 Coliforme Bakterien/E.coli >99

INSTALLATION Auspacken des Geräts A + __ Eventuelle Transportschäden bitte sofort dem für die Zustellung verantwortlichen Unternehmen melden. + Heben Sie den Wasseraufbereiter vorsichtig aus der Verpackung, indem Sie ihn am hinteren Griff und an der Vorderkante halten. Der Wasseraufbereiter kann beschädigt werden, wenn er auf andere Weise gehoben wird. + __ Überprüfen Sie den Wasseraufbereiter auf Anzeichen für Beschädigung und die Vollständigkeit des mitgelieferten Zubehôürs. Alle Beschädigungen, Fehler oder fehlende Teile müssen sofort dem Lieferanten gemeldet werden. + _Lassen Sie das Verpackungsmaterial nicht unbeaufsichtigt liegen, damit Kinder nicht damit spielen kKônnen. Aufstellen des Wasseraufbereiters Denken Sie bei der Installation des Wasseraufbereiters an folgende Punkte: + __ Der Wasseraufbereiter wird aufrecht stehend auf einem horizontalen Untergrund installiert, der die Last tragen kann. + __ DerInstallationsort sollte sich dicht beim Kaltwasseranschluss, beim Abfluss und bei einer geerdeten Steckdose befinden. + __ Das Bedienfeld sollte leicht zu kontrollieren sein. + __ Die Frontabdeckung sollte leicht geôffnet werden kônnen, damit die Filterbehälter gut zugänglich sind. + __ Der Wasseraufbereiter sollte in 2 cm Abstand von allen umgebenden Anschlüssen und Wänden installiert werden, um eine gute Lüftung des Gerätes zu gewährleisten. + Die Anschlüsse kônnen vom Anschlusspunkt in jeder beliebigen Richtung verlegt werden. Stellen Sie sicher, dass keine Anschlüsse gebrochen oder beschädigt sind. Schläuche und Kabel dürfen nicht C unter Zug stehen. Der Platzbedarfs des Wasseraufbereiters ist aus Abbildung A ersichtlich. Anbringen des Hinweisaufklebers LS Die Zubehôrschachtel enthält ein Blatt mit Hinweisaufklebern in verschiedenen Sprachen. Wählen Sie die erforderliche Sprache und bringen Sie den Hinweisaufkleber am gezeigten Ort an (siehe Abb. B). Wasseranschluss Zulaufanschluss: Der Wasseraufbereiter wird über den Zulaufschlauch an einen Kaltwasseranschluss (2-40 °C) angeschlossen, siehe Abb. C(3). Die Anschlussstelle sollte ein leicht zugängliches Absperrventil besitzen (siehe Abb. D). Wenn der Anschluss an neue oder längere Zeit nicht benutze Rohre erfolgt, sollte man das Wasser eine Weile laufen lassen, bevor der Schlauch angeschlossen wird. Dadurch werden jeglicher Sand und Rost herausgespült.

Es 1. Stellen Sie sicher, dass die schwarzen Dichtungen in beiden Anschlüssen des Zulaufschlauchs richtig sitzen.

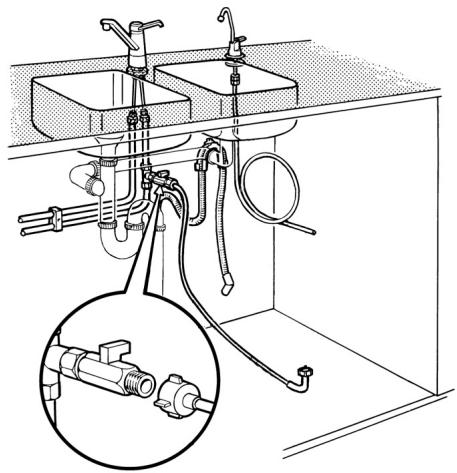

2. Schrauben Sie das gerade Ende des

Zulaufschlauchs auf das Absperrventil, wie in Abb. D dargestellt. Stecken Sie den schwarzen Dichtgummi in den Adapter und schrauben Sie den Adapter an den Absperrhahn für den Eingangswasse- ranschluR. Schrauben Sie den Eingangswasserschlauch an den Adapter. Abwasseranschluss: Das Abwasser wird über den Abwasserschlauch an den Abfluss angeschlossen, siehe Abb. C(2). Der Schlauch kann auf bis zu 4 m verlängert werden, der Innendurchmesser muss dabei mindestens 13 mm betragen. Der Anschluss erfolgt am Abwasseranschluss EF für Spül-/Waschmaschine. Wenn nur ein Abwasseranschlussstutzen vorhanden ist und dieser schon belegt ist, sollte das Zwischenstück durch ein Y-Stück ersetzt werden. Der Abwasseranschlussstutzen wird vorher dem Geruchsverschluss installiert. Sichern Sie den Schlauch mit einer Schlauchschelle und dem Knickschutzbogen für den Abwasserschlauch, siehe Abb. E. Der Abwasserschlauch sollte mit dem ÂA beigefügten Knickschutzbogen in einer Schleife verlegt werden, die mindestens 50 mm und maximal 500 mm über der Oberseite des Wasseraufbereiters und des vorhandenen Geruchsverschlusses verläuft. Elektroanschluss Der Wasseraufbereiter ist an einer geerdeten Netzstromversorgung (230 V, 50 Hz und 10 A) anzuschlieRen. Wir empfehlen die Verwendung einer Steckdose, da einige MaRnahmen die kurzfristige Unterbrechung der Stromversorgung erfordern. Auch die Steckdose sollte nach der Installation leicht zugänglich sein. Anschluss des Wasseraufbereiters Bevor Sie den Wasseraufbereiter an seine endgültige Position stellen, entfernen Sie die drei Stopfen aus den Anschlüssen des Wasseraufbereiters und den Transportschutz unter den Vorfilterbehältern. Zulaufwasser EF 1. Schrauben Sie das gebogene Ende des Zulaufschlauchs an den entsprechenden Anschluss des Wasseraufbereiters. Siehe Abb.F

2. Offnen Sie das Absperrventil des Zulaufs

und prüfen Sie den Zulaufschlauch auf Dichtigkeit.

INSTALLATION Reinwasser Æ SchlieRen Sie den zum Peripheriegerät führenden Reinwasserschlauch am Wasseraufbereiter an. Schieben Sie den Schlauch bis zur Markierung (ca. 17 mm) in die untere Position. Verwenden Sie den Knickschutzbogen für den Reinwasserschlauch, wenn der Platz hinter dem Gerät begrenzt ist. Abwasser Das gebogene Ende des Abwasserschlauchs wird mit einer Schlauchklemme am Abwasseranschluss des Wasseraufbereiters gesichert. Siehe Abb. F. Elektrischer Anschluss FF 1. Stecken Sie den Netzstecker in die Wandsteckdose, siehe Abb. G.

2. Der Wasseraufbereiter schaltet sich ein

und beginnt zu spülen. Der Wasseraufbereiter führt diesen Vorgang bei jedem AnschlieRen des Netzsteckers ans Stromnetz durch. werden, wenn die im Abschnitt «Spülen“ beschriebene Spülprozedur beendet ist. Das Wasser darf erst verwendet

3. Starten Sie die Reinwasserproduktion und

stellen Sie sicher, dass nach der Installation alle Anschlüsse dicht sind. Wenn einer der Anschlüsse undicht ist, ziehen Sie den Netzstecker und ziehen dann die Schlauchschelle bzw. die Mutter fester an. SchlieRen Sie den Netzstecker an.

4. Ziehen Sie den Abwasserschlauch und den

Zufuhrschlauch nach einer Woche Gebrauch nochmals fest. Wenige Tropfen Undichtigkeit an einem der Enden des Reinwasserschlauchs bewirken, dass der Wasseraufbereiter startet (unbeabsichtigt). Undichtigkeiten auRerhalb des Wasseraufbereiters kônnen von seinem Sicherheitssystem jedoch nicht erkannt werden. Wenn nicht anders angegeben, muss das Absperrventil immer offen sein, damit das Sicherheitssystem des Wasseraufbereiters arbeitet.

Spülen Das Spülen erfolgt immer, wenn der Wasseraufbereiter: + _neuist und vorher noch nie verwendet wurde, °__ nach der Lagerung erneut installiert wird, ° __ gereinigt wurde, um das Reinigungsmittel herauszuspülen, + __eine neue Membran erhalten hat. Das produzierte Wasser darf nicht ÂÀ getrunken/verwendet werden, bevor oder während die Spülung durchgeführt wird. En Stellen Sie zuerst sicher, dass: «+ die Reinwasserproduktion beendet ist, der Reinwasserschlauch von allen Peripheriegeräten gelôst und an den Abfluss angeschlossen ist, + das Absperrventil des Zulaufschlauchs geôffnet ist, *__ der Anschluss des Zulaufwassers dicht ist, + __ die Anschlüsse für Abwasser und Reinwasser dicht sind, -__ die Behälter der Vorfilter korrekt angezogen sind.

1. Ziehen Sie den Netzstecker aus der

2. Stecken Sie den Netzstecker wieder in die

Steckdose. Der Wasseraufbereiter startet automatisch einen Spülvorgang.

3. Starten Sie den Wasseraufbereiter erneut,

so dass er automatisch spült, indem Sie den Netzstecker nochmals ziehen und wieder einstecken.

4. Starten Sie den Wasseraufbereiter ein

5. Nach der Installation oder dem

Austausch der Membran Führen Sie die Kalibrierung gemäR Abschnitt ,Kalibrierung* durch.

Lassen Sie den Wasseraufbereiter Über den Reinwasserschlauch Reinwasser zum Abfluss spülen. Wenn kein Hahn installiert ist, geschieht dies automatisch. Ziehen Sie nach 10 Minuten den Netzstecker und schlieRen Sie den Reinwasserschlauch an das Peripheriegerät an. Wenn der Hahn installiert ist, ôffnen Sie den Hahn und lassen den Wasseraufbereiter 10 Minuten lang Wasser produzieren. SchlieRen Sie den Hahn. Der Wasseraufbereiter ist nun bereit für die Produktion von Reinwasser.

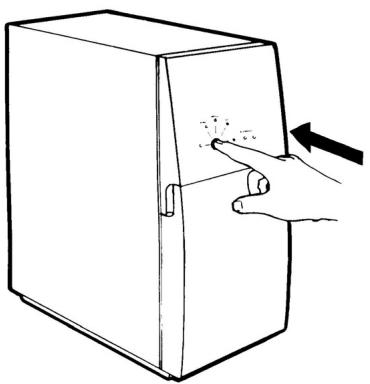

Kalibrierung Um einen speziell auf Ihr Wasser angepassten Ausgangspunkt für den Reinheitsgrad zu ermitteln, muss der Wasseraufbereiter kalibriert (zurückgesetzt) werden. Die Kalibrierung darf nur durchgeführt werden, wenn: °__ der Wasseraufbereiter neu ist und vorher noch nie verwendet wurde, + sich die Qualität des Zufuhrwasser aus irgendeinem Grund ändert, zum Beispiel bei Installation des Wasseraufbereiters an einem anderen Ort, + die Membran kürzlich gewechselt wurde. Trinken und verwenden Sie das Wasser, das Während dieser Prozedur produziert wurde, nicht! Kali ieren des Wasseraufbereiters: EF 1. Wenn ein Hahn installiert ist: Offnen Sie den Reinwasserhahn. Innerhalb von 10 Sekunden (bei weiterhin offenem Hahn) müssen Sie die Kalibriertaste (siehe Abb. H) drücken und gedrückt halten, bis die Leuchten der Reinheitsgrade 1 und Il aufleuchten und wieder verlôschen. Wenn nur noch die Ein/Aus-Leuchte leuchtet, kann die Taste losgelassen werden.

1. Wenn kein Hahn installiert ist: Nach dem

dritten automatischen Spülen der Spülprozedur, die etwa 30 Sekunden dauert, stoppt der Wasseraufbereiter für eine Sekunde und beginnt dann mit der Produktion von Reinwassers, das zum Abfluss geführt wird. Nachdem die Produktion von Reinwasser begonnen wurde, muss innerhalb von 10 Sekunden die Kalibriertaste (siehe Abb. H) gedrückt und gedrückt gehalten werden, bis die Leuchten der Reinheitsgrade ! und Il aufleuchten und wieder verlôschen. Wenn nur noch die Ein/Aus-Leuchte leuchtet, kann die Taste losgelassen werden. Wenn eine der Leuchten für die Reinheitsgrade 1-1! nicht erlischt, wiederholen Sie die Schritte unter ,Spülen“ und starten die Kalibrierung nochmals.

2. Lassen Sie den Wasseraufbereiter

mindestens 10 Minuten lang Reinwasser produzieren. Die Leuchten für die Reinheitsgrade 1 und Il blinken einmal auf. Das aktuelle Qualitätsniveau wird von der Lampe für Reinheitsgrad III angezeigt, sie beginnt, ständig zu leuchten, wodurch der maximale Reinheitsgrad angezeigt wird.

3. Wenn auf den Leuchten für die

Reinheitsgrade 1-IIl ein wanderndes Blinklicht erscheint, wurde die Kalibrierung nicht korrekt durchgeführt. In diesem Fall wiederholen Sie die Kalibrierung von Anfang an.

4. Wenn ein Hahn installiert ist: SchlieRen

Sie den Reinwasserhahn und lassen Sie den Wasseraufbereiter automatisch spülen. Warten Sie, bis der Spülvorgang beendet ist.

4. Wenn kein Hahn installiert ist: Ziehen

Sie den Netzstecker, warten Sie eine Minute, und schlieRen Sie ihn dann wieder an. Der Wasseraufbereiter startet den Spülvorgang. Ziehen Sie den Netzstecker nach dem automatischen Spülen. SchlieRen Sie den Reinwasserschlauch an das Peripheriegerät an. Der Wasseraufbereiter ist nun bereit zur Produktion von Reinwasser.

Umsetzen des Wasseraufbereiters Wenn Sie den Wasseraufbereiter an einen anderen Ort umsetzen, sollten Sie folgende Punkte beachten: + __ SchlieRen Sie das Absperrventil für den Zulaufschlauch. + __Ziehen Sie den Netzstecker. + Transportieren Sie das Gerät immer aufrecht. + Die Installation erfolgt gemäR den Installationsanweisungen. + Eine Neukalibrierung sollte erst durchgeführt werden, wenn sich die Qualität des Zulaufwassers geändert hat oder die Membran ersetzt wurde. Wenn das Gerät länger als 4 Monate nicht benutzt wird, muss es gemäf den Hinweisen im Abschnitt ,Konservierung“ für die Lagerung vorbereitet werden.

Geräte, die mit diesem Symbol gekennzeichnet sind, müssen an dem ôrtlichen Sammel- punkt für die Entsorgung von elektrischen und elektronischen Geräten abgegeben werden. Dieses Produkt darf nicht über den normalen Haushaltsabfall entsorgt werden.
