BEDIENUNGSANLEITUNG DU 3150 AEG-ELECTROLUX

Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem den Abschnitt ,Sicherheit‘ auf den ersten Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Wir sind für Sie da: montags bis freitags . AEG DIRECT 8.00 bis 20.00 Uhr samstags INFO SERVICES 0180-55545 10.00 bis 14.00 Uhr. Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz lhres Gerätes betrifft. Natürlich nehmen wir auch gern Wäünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern. + _ Beitechnischen Problemen steht Ihnen unser WERKSKUNDENDIENST in lhrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Abschnitt,Kundendienststellen). Beachten Sie dazu auch den Abschnitt , Service“. Entsorgung Verpackungsmaterial entsorgen + _ Alle Verpackungsteile sind recyclebar, Folien und Hartschaumiteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuelles Altgerät bitte ordnungsgemäR entsorgen. +_ Die nationalen und regionalen Vorschriften und die Materialkennzeichnung (Materialtrennung, Abfallsammlung, Wertstoffhôfe) beachten. Entsorgungshinweise + Das Gerät darf nicht mit dem Hausmüll entsorgt werden. + Auskunft über Abholtermine oder Sammelplätze sind bei der ürtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich. + Warnungl! Ausgediente Altgeräte vor der Entsorgung unbrauchbar machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen bzw. bei FestanschluR der AnschluR durch einen Fachmann demontiert wurde).

Inhalt Sicherheitshinweise für den Benutzer. für den Küchenmôbel-Monteur Allgemeines Abluftbetrieb . Umluftbetrieb Bedienung der Dunstabzugshaube Bedienung der Dunstabzugshaube - DU. 4561 Wartung und Pflege Fettvliesfilter . Metallfettfilter Aktivkohlefilter Austausch der Lampe(n) . Reinigung Sonderzubehôr Kundendienst Technische Daten Zubehôr/Montagemateria ElektroanschluR ….. Montage am Oberschrank Befestigung an der Wand

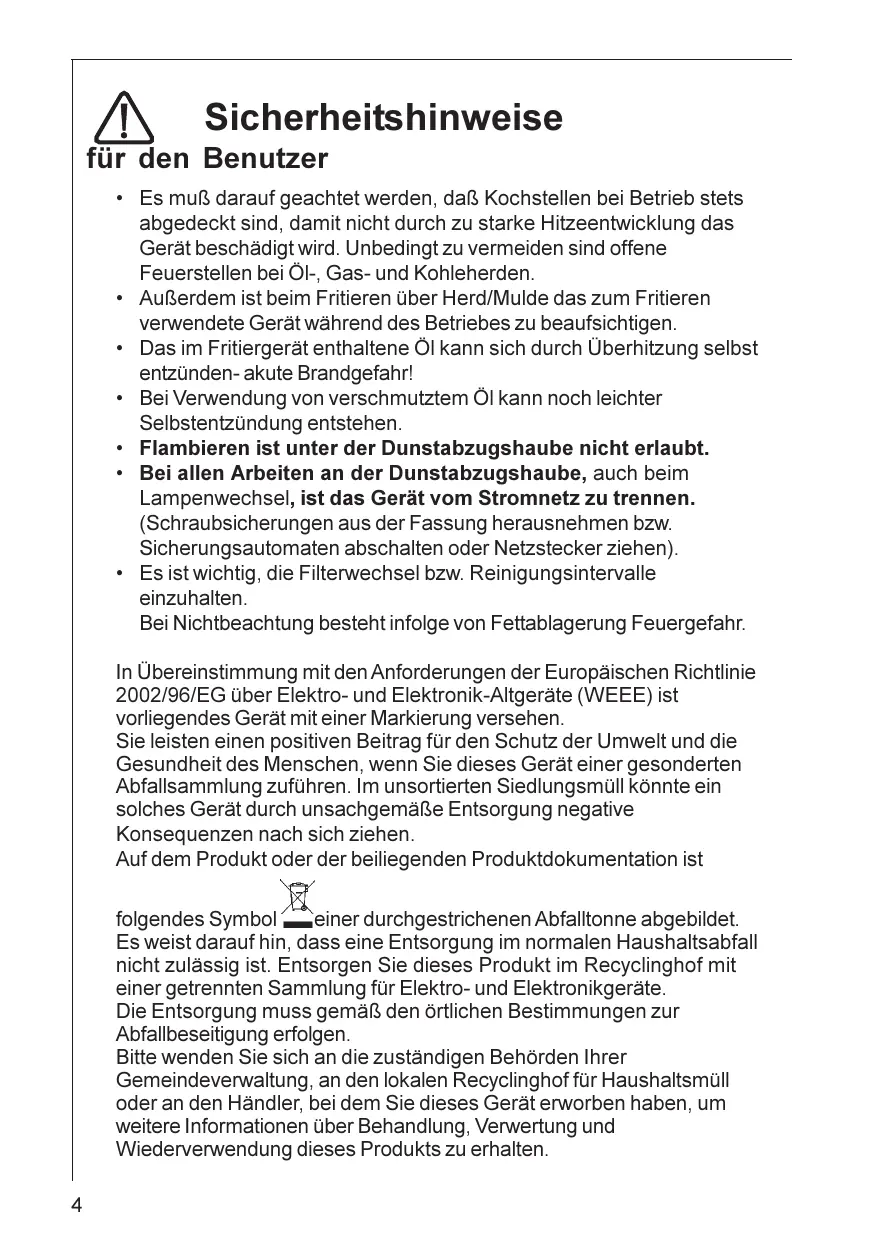

Sicherheitshinweise für den Benutzer + Es mur darauf geachtet werden, daR Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Ôl-, Gas- und Kohleherden. + _ AuRerdemist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen. + _ Das im Fritiergerät enthaltene ÔI kann sich durch Überhitzung selbst entzünden- akute Brandgefahr! +_ Bei Verwendung von verschmutztem ÔI kann noch leichter Selbstentzündung entstehen. + _Flambieren ist unter der Dunstabzugshaube nicht erlaubt. + Beiallen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen aus der Fassung herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ziehen). + _Esistwichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmäüll kônnte ein solches Gerät durch unsachgemäke Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäR den ürtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behôrden lhrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

für den Küchenmôbel-Monteur + Das Abluftrohr muR bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben. DU 3150/3160/4561/4361/4161: Falls schon ein kleineres Abluftrohr in Wand oder Dach mit Durchmesser 100 mm besteht, kann der mitgelieferte Reduzierstutzen 125/100 mm verwendet werden. + _ Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop- Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen. + Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten: Elektroherde 500 mm Gasherde 700 mm Wenn die Installationsanweisungen des Gaskochgeräts einen grôReren Abstand vorgeben, ist dieser zu berücksichtigen. + Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht grôRer als 4Pa (4x10% bar) sein. + Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schachit, der der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig. + Für die Abluftführung sind grundsätzlich die behôrdlichen Vorschriften einzuhalten. + Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftoffnung in etwa der Grôke der Abluftôffnung zu sorgen. + Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ôlôfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen. + _ Der gemeinsame, gefahrlose Betrieb von kamingebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftôffnung von ca. 500-600 cm? von auRen belüftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird. + Im Zweiïfelsfalle Rat und Zustimmung des zuständigen Bezirks- Schornsteinfegermeisters oder der ôrtlichen Baubehôrde einholen. + _Dain Räumen ohne Feuerungsstätte die Regel gilt: “Zuluftôffnung so gro8 wie Abluftôffnung”, kann durch eine grôfere Üffnung als 500- 600 cm? der Wirkungsgrad der Ablufteinrichtung beeinträchtigt werden.

+_ Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften. + Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird: — kurze, gerade Abluftstrecken — môglichst wenige Rohrbôgen — Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bügen — môglichst groRe Rohrdurchmesser (vorzugsweise Originalauslass-Durchmesser beibehalten). +_ Bei Nichtbeachtung dieser Grundsätze muR mit drastischen Leistungsverlusten und erhôhten Betriebsgeräuschen gerechnet werden.

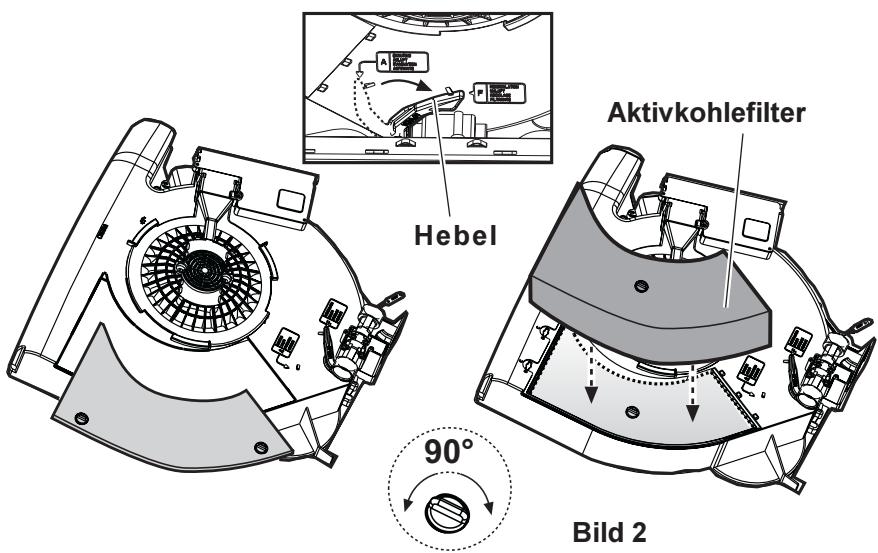

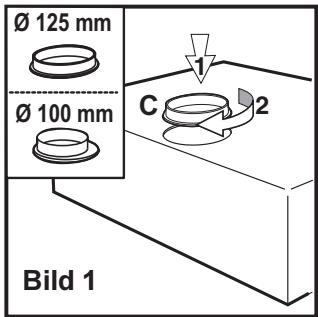

Allgemeines +_ Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehôür) als Umluftgerät verwendet werden. + _Beïeinigen Modellen wird der Kohlefilter mitgeliefert, d.h. die Haube kann sofort in Umiluftbetrieb verwendet werden. Um die Haube in Abluftbetrieb zu benutzen, wird empfohlen, den Kohlefilter zu entfernen. 9 125 mm Abluftbetrieb Se |__| + Die Luft wird mit Hilfe eines an den 9 100 mm CR? Bajonett-AnschluRstutzen C =) anzubringenden Rohres ins Freie | geleitet. Bild 1. + _ Das Abluftrohr muR bei Abluftbetrieb denselben Durchmesser wie der Bild 1 Gebläseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen. Umluftbetrieb + Die Luft wird gefiltert und in den Raum zurückgeführt. + Hebel in Stellung F bringen - Bild 2. -_ Für den Umluftbetrieb wird der Original-AktivkohlefilterType 10 aus dem Sonderzubehôr benôtigt. Aktivkohlefilter

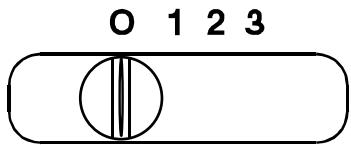

Bedienung der Dunstabzugshaube DU 3150/3160/4161 + Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter: + Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die Dunstabzugshaube ausgestattet ist, ein- und auszuschalten. + _ Motorschalter: Dieser dient zum Einschalten und Ausschalten und zum Wählen der Geschwindigkeiten des Gebläses. DU 3150 DU 3160 B- 0 123 CO) CD) Lichtschalter Motorschalter DU 4161

Le] Lichtschalter Motorschalter

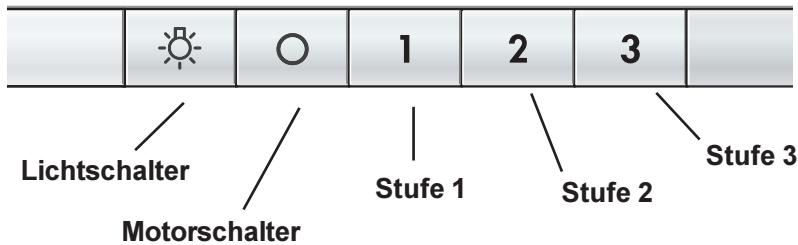

Bedienung der Dunstabzugshaube DU 3360/4360/4361 + Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter: + _Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die Dunsthaube ausgestattet ist, ein- und auszuschalten. + _Motorschalter: Dieser dient zum Ausschalten des Gebläses. + _Stufe 1: Diese dient zum Einschalten der Geschwindigkeitsstufe 1 des Gebläses. +_ Stufe 2: Diese dient zum Einschalten der Geschwindigkeitsstufe 2 des Gebläses. +_ Stufe 3: Diese dient zum Einschalten der Geschwindigkeitsstufe 3 des Gebläses. & | O | 1 | 2 | 3

ice / \ Stufe 3 Stufe 1 Stufe 2 Motorschalter

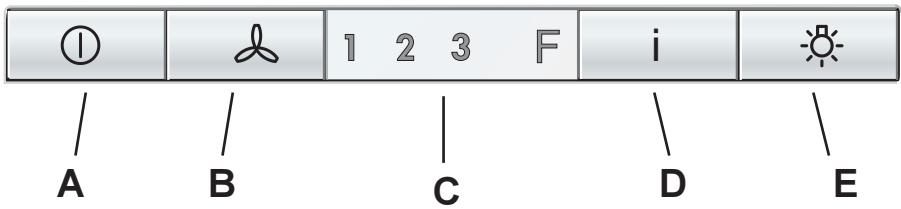

Bedienung der Dunstabzugshaube DU 4561 + Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter: A- Taste OFF (Taste ausgeschaltet) - ON (Taste eingeschaltet) Ein- oder mehrmals drücken, um die gewünschte Funktion zu erhalten: ON (Taste eingeschaltet): die Haube stellt die zuletzt ausgewählte Geschwindigkeitsstufe ein. OFF (Taste ausgeschaltet): sämtliche Funktionen gesperrt auRer der Beleuchtung. B- Auswahltaste für Gebläsestufe (Saugleistung) Diese Taste ein- oder mehrmals drücken, um die angemessene Gebläsestufe (Saugleistung) (1 - 2 -3 anzuwählen). C- Display: zeigt die ausgewählte Saugleistung an (1-2-3), meldet die Sättigung der Filter (F). D - Einschalter Intensivstufe: Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe zurück bzw. schaltet aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, muR Knopf A, B oder D gedrückt werden. E - Ausschalter/Einschalter Beleuchtung. O & |123 F 2

PO LOL A B c E Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.

Kontrollvorrichtung für Fett- und Aktivkohlefilter - DU4561 Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist (bei Umluftbetrieb mit Aktivkohlefilter). Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert, deshalb ist inre Sättigungsanzeige ausgeschaltet. Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sättigungsanzeige wie folgt einzuschalten: Die Haube muss auf, AUS" eingestellt sein. Gleichzeitig drei Sekunden lang die Tasten B und D drücken, die LED F schaltet sich ein und die LED der 1. Geschwindigkeitsstufe beginnt zu blinken, nach 1 Sekunde blinkt auch die LED der 2. Stufe und das System gibt ein Tonsignal ab (-Beep-) um die erfolgte Einstellung anzuzeigen. Um die Kohlefiltermeldung zu entfernen, gleichzeitig drei Sekunden lang die Tasten B und D drücken, die LED F schaltet sich ein und die LED der 1. Stufe (Fettfilter) beginnt zu blinken sowie die LED der 2. Stufe, nach 1 Sekunde blinkt nur die LED der 1. Stufe, das System gibt ein Tonsignal (-Beep-) ab, um die erfolgte Einstellung anzuzeigen. LED-Anzeige Fettfilter Die LED der 1. (+ LED F). Stufe blinkt, wenn der Fettfilter gereinigt werden muss. Die Wartungsvorschriften der Fettfilter sind zu beachten. LED-Anzeige Aktivkohlefilter Die LED der 2. (+ LED F) Stufe blinkt, wenn der Aktivkohlefilter regeneriert werden muss. Zurückstellen der Sättigungsanzeige Nach Reinigung oder Austausch des Fettfilters die Taste A für 3 Sekunden gedrückt halten bis die LED der 1. Stufe oder die LED der 2. Stufe nicht mehr blinkt. Auch die LED F schaltet sich aus.

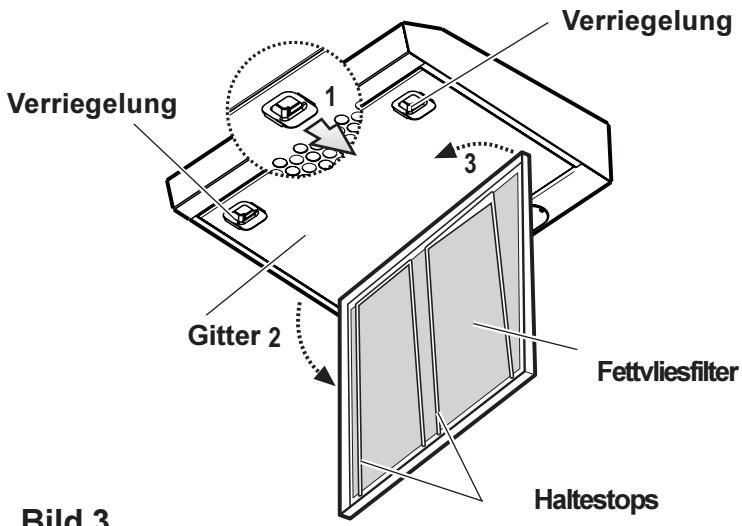

Wartung und Pflege + Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden. Fettvliesfilter - DU 3150 - DU 3160 - DU 3360 + _ Die Fettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen entstehen, aufzusaugen und werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umiluftbetrieb, verwendet. Der Fettvliesfilter kann nicht gereinigt werden und mu einmal pro Monat ausgewechselt werden. + Wenn man den Fettfilter austauscht, auch das Fettfilterblech mit lauwarmem Wasser und einem flüssigen, nicht scheuernden Spülmittel reinigen. + Die Fettfilter kônnen beim Kundendienst bestellt werden. Ôffnen des Gitters Die Verriegelung des Gitters zuerst nach hinten, dann nach unten herausnehmen. Zum Herausnehmen das Gitter rechts nach vorne ziehen und aushaken. Bild 3. Entfernen der Fettfilter Zum Herausnehmen des Filters ôffnen Sie das Gitter und nehmen die Haltestops heraus. Bild 3. Verriegelung Verriegelung Bild 3

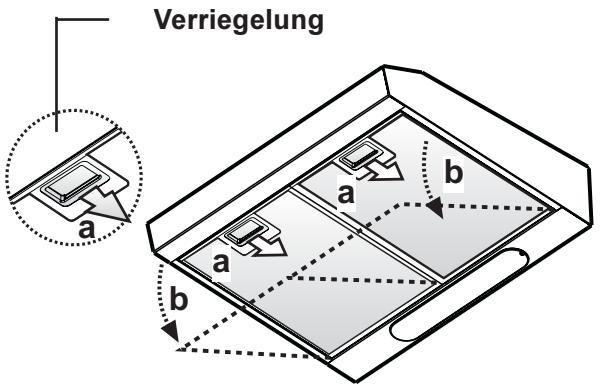

Metallfettfilter - DU 4360/4161/4361/4561 + Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umiluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden. Ôffnen der Metallfettfilter Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. Bild 4. Handreinigung Metallfettflterkassette ca. 1 Stunde in heifem Wasser mit fettlôsendem Reinigungsmittel einweichen und danach mit heiiem Wasser abbrausen. Vorgang evil. wiederholen. Abgetrocknete Kassette wieder einbauen. Geschirrspüler Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und hôchster Temperatur, mind. 65° C. Vorgang evil. wiederholen. Abgetrocknete Kassette wieder einbauen. Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einflu8 auf die Funktion haben. + _Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden! Verriegelung Bild 4

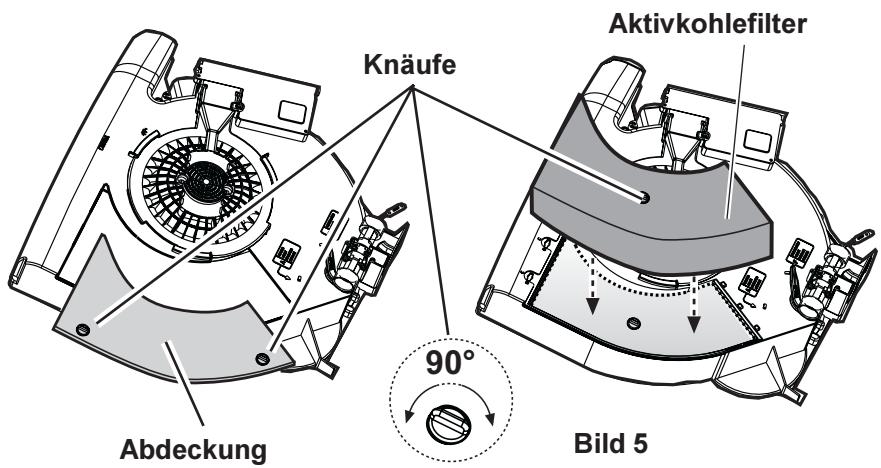

+ _DerAktivkohlefilter muR dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen müchte. + Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehür) benôtigt. + Austausch des Aktivkohlefilters Im allgemeinen müssen Aktivkohlefilter zumindest einmal alle vier Monate ausgewechselt werden. Dieser Filter kann weder gewaschen noch wiederverwendet werden. Um eine einwandfreie Aufnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. In diesem Fall garantiert die hohe Qualität der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen für cirka vier Monate. Deshalb sollten nur Originalfilter verwendet werden, die regelmäkig ausgetauscht werden müssen. Montage Durch Drehen der Knäufe um 90° die Abdeckung entfernen. In das dafür vorgesehene Fach den Kohlefilter einsetzen und ihn durch Drehen der Knäufe um 90° befestigen, dann die Abdeckung wieder schlieRen. Bild 5. + _ Zum Ausbau in umgekehrter Reihenfolge vorgehen. + _Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfe Reinigungsmittel, Bürste oder Scheuersand verwenden! + _ Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E- Nr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden. + Aktivkohlefilter beim Kundendienst bestellen. Aktivkohlefilter

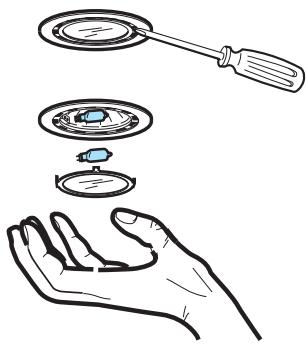

ÂÀ Achtung + Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! + Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäRe Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. Austausch der Lampe(n) + Dunstabzugshaube vom Stromnetz trennen. + _ Das Gitter entnehmen. + _ Die defekte Lampe gegen eine gleichartige neue austauschen. + _ Das Gitter wieder montieren. + Bevor der Kundendienst gerufen wird, weil die Glühlampe nicht brennt, erst prüfen, ob sie fest eingeschraubt ist. Austausch der Lampe(n) - DU 4561 + Dunstabzugshaube vom Stromnetz trennen. + _ Lampenabdeckung mit einem Schraubenzieher entnehmen und entfernen. Bild 6. + _ Die defekte Lampe gegen eine gleichartige neue austauschen. + _ Lampenabdeckung wieder montieren. +_Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist. Bild 6

Reinigung + Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen. + ÂuRere Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden. + _ Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen. + _Esist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerungen Feuergefahr! Sonderzubehôr Aktivkohlefilter TYPE 10 Mauerkasten Beim Kundendienst erfragen Abluftrohr Beim Kundendienst erfragen

Kundendienst Bei eventuellen Rückfragen und Strungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis). Folgende Daten beim Anruf angeben:

1. Modellbezeichnung

2.E-Nr. 3.F-Nr. Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern. Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten. SERVICE Handelt es sich um eine technische Stôrung? Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern befinden sich im Abschnitt,Kundendienststellen.) Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nôtig ist: Halten Sie môglichst genau fest: -+ Wie äuRert sich die Stôrung? + Unter welchen Umständen tritt die Stôrung auf? Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres Gerätes auf dem Typenschild: + E-Nr. (9 Stellen), + F-Nr. (8 Stellen). Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite des Gerätes zugänglich. Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben: E-Nr......... F-Nr......... Wann entstehen lhnen auch während der Garantiezeit Kosten? *+_wenn Sie die Storung mit Hilfe dieser Gebrauchsanweisung selbst hätten beseitigen kônnen, *_wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muñ. Diese Mehrfahrten kônnen Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.

Technische Daten Modell: DU 3150 DU3160 DU3360 DU4361 DU 4561 DU 4360 DU 4161 Mañe (in cm): Hôhe 13,2 13,2 13,2 13,2 13,2 Breite 49,9 59,9 59,9 59,9 59,9 Tiefe/(DU 4161) 51 51 51/51,2) 51,2 51,2 GesamtanschluR- werte (in W): 140 140 180 220 180 Lüftermotor (in W): 100 100 100 140 140 Beleuchtung (in W): 40 40 2%x40 2%x40 2x 20 Länge des Netzkabels (in cm): 150 150 150 150 150 Elektro- anschluR (in V): 220-240 220-240 220-240 220-240 220-240 Zubehôr/Montagematerial 3 Holzschrauben 5 x 45 mm 3 Dübel G 8 mm 4 Holzschrauben 4,2 x 35 mm 1 Schraube 2,9 x 13 mm 1 Abluftstutzen @ 125 mm 1 Abluftstutzen @ 125/100 mm (DU 3150/3160/4161/4361/4561) 1 Schlüssel (zum Festziehen von Schrauben mit Kopf des Typs TORX) Elektroanschluf Sicherheitshinweise für den Elektro-Installateur Vor dem AnschluR des Gerätes darauf achten, daf die auf dem Typenschild verzeichnete Spannung der tatsächlichen Netzspannung entspricht.Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschrifismäfig installierte und gut zugängliche Steckdose angeschlossen werden. Bei erforderlichem FestanschluR darf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunter- nehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm Kontaktôffnungsweite vorzusehen. Für Stérungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

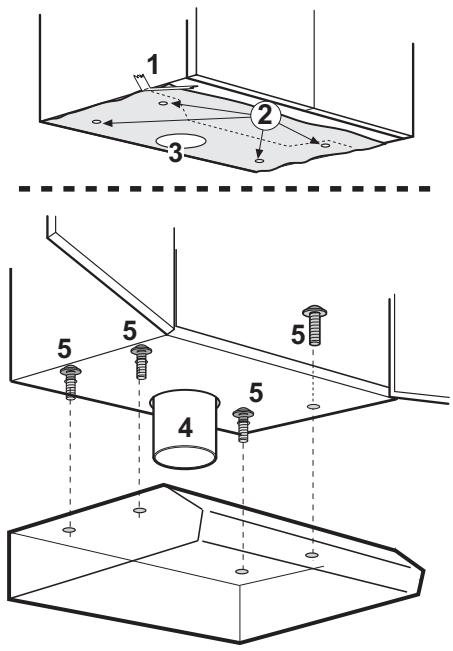

Montage am Oberschrank - Bild 7 An der Unterseite des Hängeschrankes, unter Verwendung der Bohr- schablone (1) die Lôcher bohren (2). Das Bohrloch für das Abluftrohr (4) ist nur dann erforderlich, wenn die Haube mit Abluftbetrieb betrieben werden soll (3). + VomInneren des Hängeschrankes her die 4 mitgelieferten Schrauben einsetzen (5) und in die am Gerät ausgearbeiteten Lôcher einschrau- ben. Bild 7

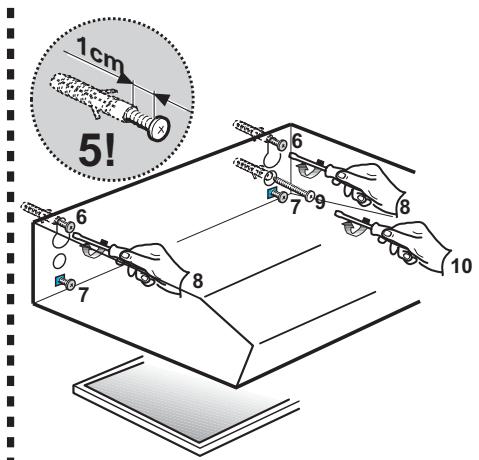

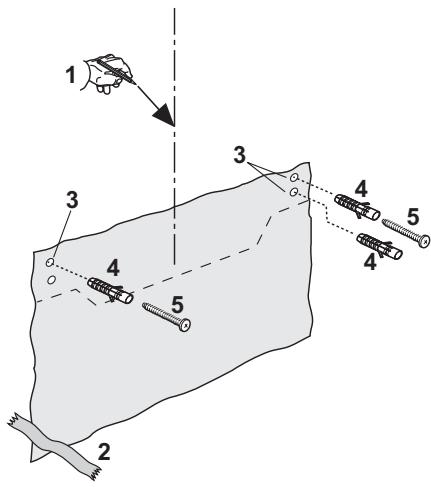

Befestigung an der Wand - Bild 8 + Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erleichtern (1). Die Bohrschablone an der Wand befestigen (2). +3 Lôcher von S 8 mm in die Wand bohren (3), 2 Lôcher an den oberen Punkten, 1 Loch wahiweise an den unteren Punkten. + 3 Wanddübel von S 8 mm einsetzen (4). +2 Schrauben 5x45 einsetzen (5) (nicht vollkommen festschrauben) und Gerät daran aufhängen (6). + NurDU4161-DU4361-DU4561: Justieren Sie das Gerätoben im rechten Winkel zur Wand durch Drehen der beiden Stützschrauben (7). +__ Die Schrauben festziehen (8). + Inderinnenseite der Haube die dritte 5x45 Schraube in die unteren Offnung einsetzen (9) und festziehen (10). Bild 8

2. Theserial number (E-Nr.)

3. The manufacturing number (F-Nr.)
