GEBRUIKSAANWIJZING DU 3150 AEG-ELECTROLUX

Lees deze informatatie aandachtig door.

Lees Vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodate u nog eens ie's sunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

• Bij technische problemen(Int)kunt u alsijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmaterial verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmaterial en eventuele oude apparaten要去 op de juiste manier worden weggegooid.
• Houd u aan de landelijkke enplaatselijkke voorschriften en let op de materiaalaanduiding (materialaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

• Waarschuwing! Afgedankte apparaten要去en voor het weggooien onbruikbaar worden gemaatk. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door eenvakman lately demonteren).

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichnest negatieve consequenties voor het milieu en de menselijk gezondheid te Voorkomen die anders zouden+kennen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de bijbehorende documentationatie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatslijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Inhoud

Veiligheidsaanwijzingen 23
voorde gebruiker 23
voordekeukenmeubel-monteur 24

Gebruik als afzugkap 26
Gebruik als recirculatiekap 26

Algemeen 26
Bediening van de afzuigkap 27-28
Bediening van de afzuigkap - DU 4561 29-30
Onderhoud 31
Vetfilter 31
Metalen vetfilters 32
Koofilter 33
Vervangen van de lamp(en) 34
Reiniging 35
Extra leverbare accessoires 35
Klantenservice 36
Technische gegevens 37
Toebehoren/Montagematerialiaal 37
Elektrische aansluiting 38
Montage aan een bovenkastje 39
Bevestiging aan de wand 40

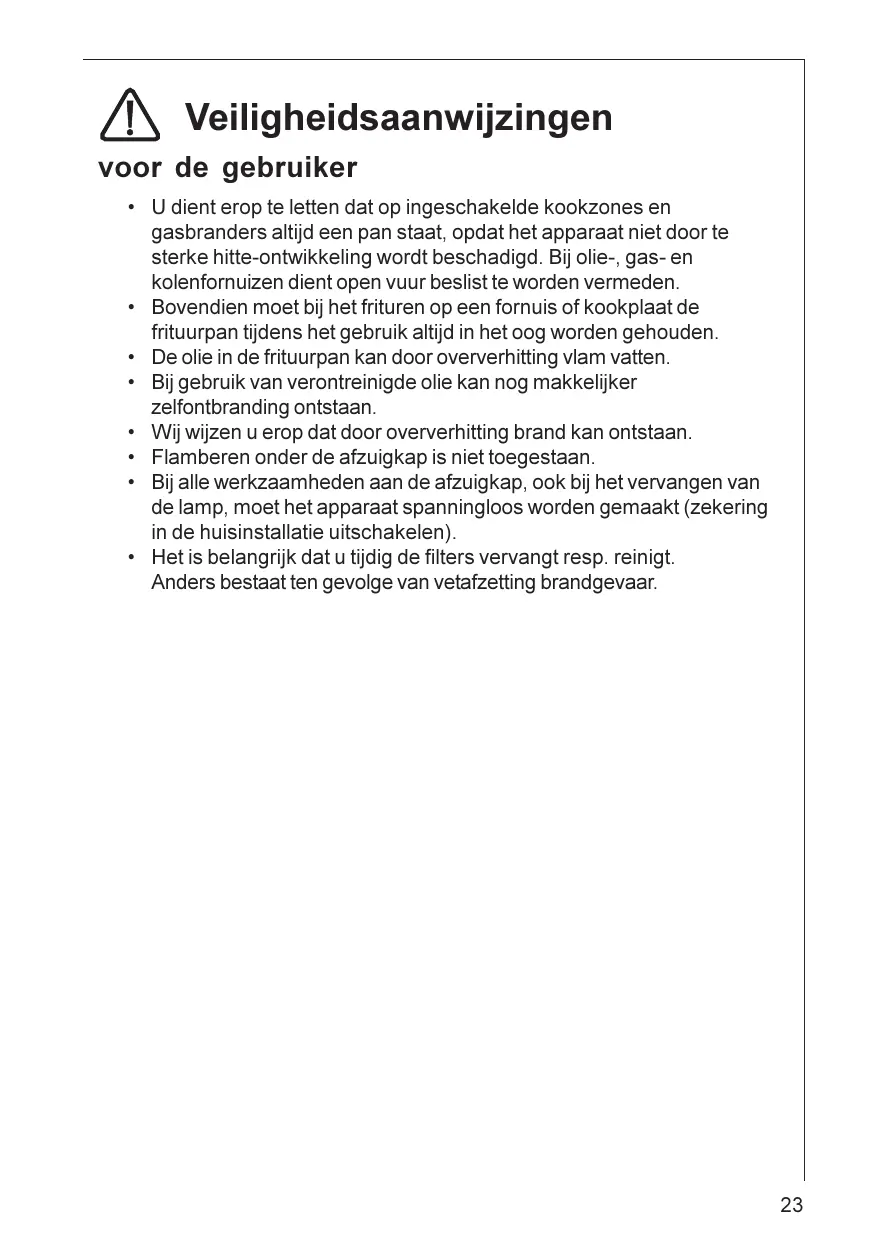

Veiligheidsaanwijzingen

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders.altijd een pan staat, opdat het apparaat Niet door te sterke hitte-ontwikkeling worden beschadigd. Bij olie-, gas- en kolenformuizen dient open vuur beslste tower den vermeden.
• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik.altijd in het oog worden gehonden.
• De olie in de frituurpan kan door oververhitting vlam vatten.
• Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.
  Wij wijzen u erop dat door oververhitting brand kan ontstaan.
• Flamberen onder de afzuigkap is Niet toegestaan.
• Bij alle werkzaamheden aan de afzuigkap, ook bij het verrangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).
• Het is belangrijk dat uijdig de filters verrangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

voord de keukenmeubel-monteur

• De afvoerbuis要去 bij gebruik als afzuigkap een diameter van 125 mm hebben.

DU 3150/3160/4561/4361/4161: Als een afvoerbuis in wand of dak met een diameter van 100mm al aanwezig is, kan het meegeleverde verloopstuk, 125 / 100mm , worden gezruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen maar buiten (telescoop-muurkast) verwrijgbaar. Neem waar voor contact op met once service-afdeling.

• Bij de montage van de afzuigkap要去en de volgende minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden:

elektrisch fornuis 500 mm

gasfornuis 700 mm

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gehonden.

• Bij gewelijkijdig gebruik van het apparaat als afzuigkap en stockplaatsen mag in de ruimte waar de stockplaats zich bevindt de onderdruk Niet groter dan 4PA (4x10 ^-5 bar)�.
• De afgewerkte lucht mag Niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stockplaatsen geleid worden.
• Voor het afvoeren van de afgewerkte lucht要去en deplaatselijkke voorschriften in achegenomen worden.
• Bij gezbruik als afzuigkap要去 gezorgd worden voor een voldoende groe toevoeropening, die onceveeer even groot als de afvoeropening要去ন.
• Op grond van landelijk bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die+zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens indezelfde ruimte, bepaalde beperkingen.
• Het gemeinschappelijk, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500 - 600cm^2 van buiten geventileerd zichn, waardoor bij ropende afzuigkap een onderdruk vermeden worden.

• Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500 - 600cm^2 de werkking van de afvoerinrichting nadelig beinvloed worden.

• Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt Niet onder bovengenoemde voorschriften.

• Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

-korte,rechte afvoerverbindingen
- zo min möglichk bochten in de buis
- buizen Niet met scherpe hoekenaar met flauwe bochtenlaten verlopen
- zo groot möglichke buisdiameter (bij voorkeurdezelfde diameter als de afvoeropening).

• Als u deze basisregels nicht in acht neemt, moet u rekencing honden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

• Het apparaat worden als afzuigkap geleverd en kan in combinatie met een kooffilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.
• Bij sommige modellen worden het koolffilter meegeleverd, d.w.z. dat de kap direct als recirculatiekap kan worden gebruikt. Als u de kap als afzuigkap gaat gebruiken, raden we u aan

het kooffilter te verwijdersen.

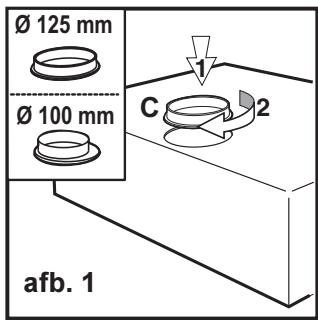

Gebruik als afzuigkap

• De lucht worden met behulp van een op de afvoeropening C aan te brengen buis waar buiten afgevoerd afb.1.
• Voor de Beste afzuigprestaties要去 de afvoerbuisdezelfde diameter hebben als de afvoeropening.

Gebruik als recirculatiekap

• De lucht worden door koolfilters gefilterd en wee de keuken in geleid.

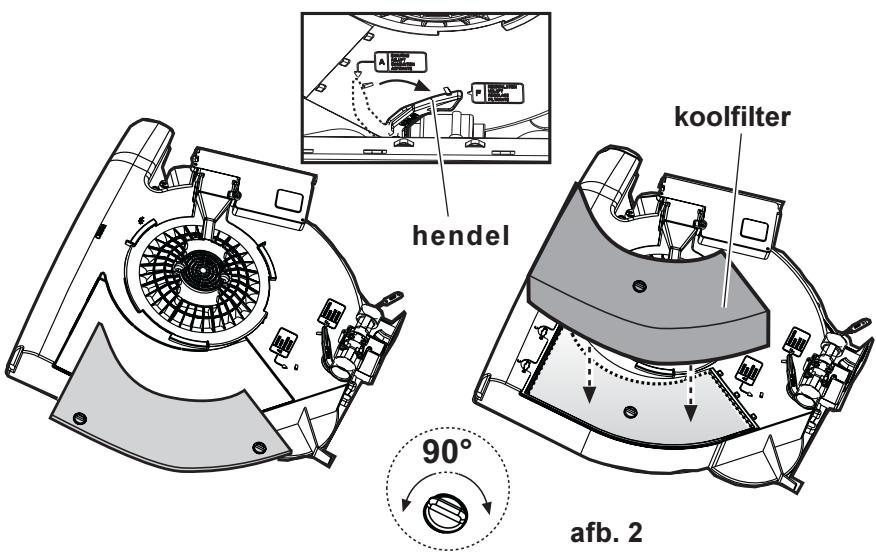

• Breng de hendel in positie F - afb. 2.
• Voor gebruik als recirculatiekap is een origineel koolfilter Type 10 (extra leverbaar accessoire) nodig.

Bediening van de afzuigkap

DU 3150/3160/4161

• De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele Minutes voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minutes aan te latent staan.

De schakelaars bevinden zich aan de voorkant van de kap:

• Lichtschakelaar: hiermee kan de verlichting van de afzuigkap worden in- en uitgeschakeld.
• Motorschakelaar: voor in- en uitschakelen van de motor resp. om één van de drie standen te kiezen.

DU 3150

DU 3160

Lichtschakelaar

Motorschakelaar

DU4161

Lichtschakelaar
Motorschakelaar

Bediening van de afzuigkap

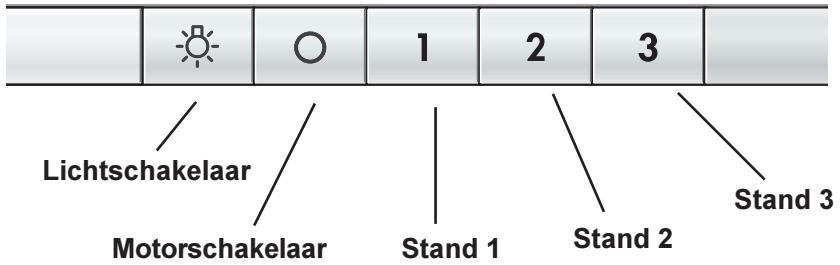

DU 3360/4360/4361

• De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele Minutes voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 Minutes aan te latent staan.

De schakelaars bevinden zich aan de voorkant van de kap:

• Lichtschakelaar: Hiermee kan de verlichting van de afzuigkap worden in- enuitgeschakeld.
• Motorschakelaar: Hiermee kan de afzuigkap wordenuitgeschakeld.
• Stand 1: In度过 stand wordt de afzuigkap ingeschakeld op slelheid 1.
• Stand 2: In度过 stand wird de afzuigkap ingeschakeld op slelheid 2.
• Stand 3: In度过 stand wird de afzuigkap ingeschakeld op sleid 3.

Bediening van de afzuigkap

DU 4561

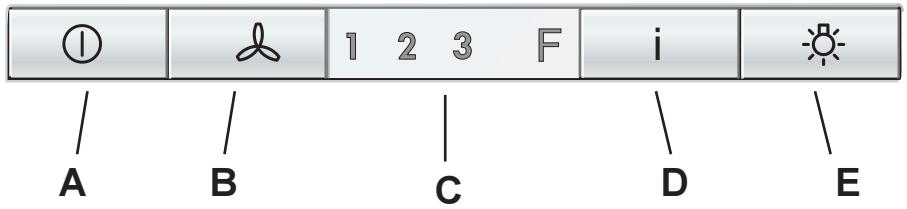

• De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele Minutes voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 Minutes aan te latent staan.

De schakelaars bevinden zich aan de voorkant van de kap:

A - toets OFF (toets uitgeschakeld) - toets ON (toets ingeschakeld) Druk op de toets om de gewenste functie te kiezen:
ON (toets ingeschakeld): de kap stelt de LAST gekozen stand in OFF (toets uitgeschakeld): alle functies zich uitgeschakeld behalte de verlichting.
B - toets voor kiezen van de stand (zuigkracht)
Druk op deze toets totdat de gewenste stand (vermogen) geselecteerd is (1 - 2 - 3).
C - display: geeft de gekozen zuigkracht (1-2-3) en geeft de filter-verzadiging aan (F).
D - inschaken intensief-stand:na 5 minuten intensief-stand schakelt de kap op de erder ingestelde stand terug resp.uit, als geen stand is ingesteld. Om de intensief-stand erder te beeindigen, toets A, B of D indrukken.
E - in-/uitschakelen verlichting

Als het apparaat of de bedieningselementen nicht functioneren: minstens 5 seconden de stroomverzorging maar de kap onderbreken en dan opnieuw inschakelen.

Controle-inrichting voor vet- en koolfilters

DU 4561

Deze afzuigkap beschicht over een inrichting die aangeeft wanner de vetfilters resp. het koolffilter gereinigd要去en worden (bij gebruik als recirculatiekap met koolffilter).

Deze kap worden door de fabriek zonder kooffilter geleverd, waarom is de verzadigingsindicatie voor het kooffilter uitgeschakeld.

Als de kap darüber met koolfilter in gebruik worden genomen, dan要去 deze verzadigingsindicatie als volgt worden ingeschakeld:

De kap moet op "UIT" ingesteld zich.

Druk tegelijkertijd, 3 seconden lang, op de toetsen B en D, de LED F gaat aan en de LED van de 1^ste stand begint te knipperen, na 1 seconden begint ook de LED van de 2^de stand te knipperen en een geluidssignaal (pieptoon) geeft aan dat de instellingplaats hebft gehad.

Om de verzadigingsindicatie van het kooffilter te verwijden drukt u tegelijkkertijd, 3 seconden lang, op de toetsen B en D, de LED F gaat aan en de LED van de 1^ste stand (vetfilter) en de LED van de 2^de stand beginnen te knipperen, na een seconde knippert alleen de LED van de 1ste stand, een geluidssignaal (pieptoon) geeft aan dat deinstilling plaats hebft gezahd.

LED-indicatie vetfilters

De LED van de 1ste stand (+ LED F) knippert als de vetfilters moeten worden gereinigd. Zie hoofdstuk "Onderhoud - Metalen vetfilters".

LED-indicatie koolfilter

De LED van de 2de stand (+ LED F) knippert als het koolfilter moet worden gereinigd of verrangen. Zie hoofdstuk "Onderhoud - Koolfilter".

Reset verzadigingsindicatie

Na reinigen of verrangen van de vetfilters resp. het koolfilter toets A 3 seconden ingedrukt houden tot de LED van de 1ste stand of die van de 2de stand Niet meer knippert. Ook de LED F gaat UIT.

Onderhoud

• Voordat u werkzaamheden aan het apparaat.gaat uitvoeren, eerst de stekkeruit het stopcontact trekken.

Vetfilter (DU 3150 - DU 3160 - DU 3360)

• Het vetfilter heeft de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en wordt.altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt.

Het filter kan nicht worden gereinigd en moet een maal per maand worden verrangen.

• Als u het vetfilter verrangt, ook het filterrooster met lauw water en een vloeibaar, Niet schurend reinigingsmiddel schoonmakers.
• Het vetfilter(Int)bestellen bij de service-afdeling.

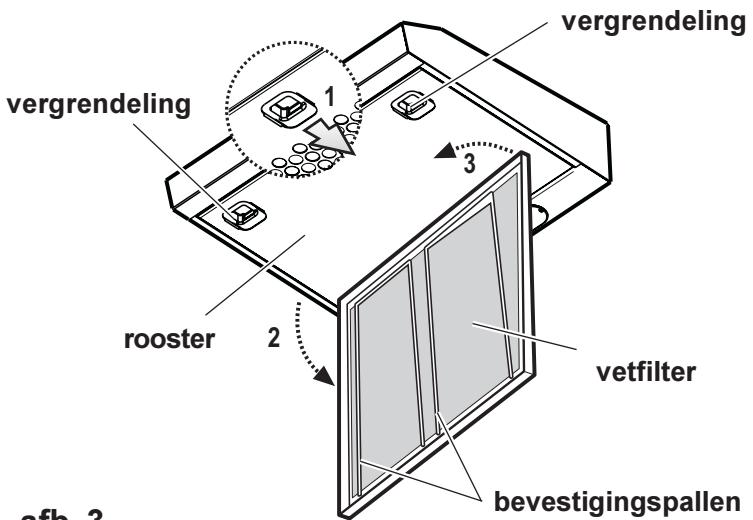

Openen van het rooster

• De vergrendeling van het rooster eerst maarachten klappen en dan�naden beneden losnemen.
• Het rooster rechts waar voren trekken en loshaken. Afb. 3.

Losnemen van het filter

Om het filter los te nemen opent u het rooster en verwijdert u de bevestigingsallen. Afb. 3.

afb. 3

Metalen vetfilters - DU 4360/4161/4361/4561

• De metalen vetfilters—hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters要去en elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

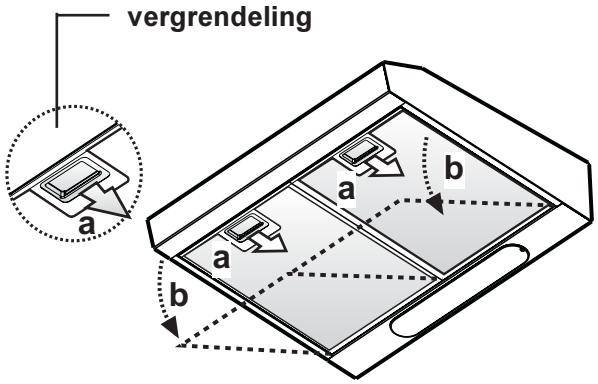

Demonteren van de metalen vetfilters

Trek eerst de hendels maar achefteren (a), trek dan het rooster maar buiten (b). Afb. 4.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces evt. herhalen. Cassette afdrogen en weeinzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65^ ) kiezen. Proces EVT. herhalen. Cassette afdrogen en weeinzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die darüber geen invloed op de werking hebben.

• De binnenkant van de kap alleen met een warm sopje reinigen. Geenscherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

afb. 4

Koolfilter

• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap worden gebruikt.
• Daarvoor is een origineel kooffilter nodig (zie "Extra leverbare accessoires").
• Vervangen van het koolfilter

Bij normalaal gebruik要去 het koolfilter elke 4 maanden worden verwangen. Dit filter kan nicht worden gewassen en hergebruikt. Om een onberispelijke opname van de kookluchtjes te garanderen,要去 het volume aan actieve kool zich afgestemd op de luchtgeleiding van de kap. In dit geval garandeert de hove kwaliteit van de actieve kool bij normalaal gebruik van het apparaat een efficiente opname van luchtjes voor ca. 4 maanden. Daarom要去leen alleen originele filters worden gebruikt, die regelmatig要去en worden verwangen.

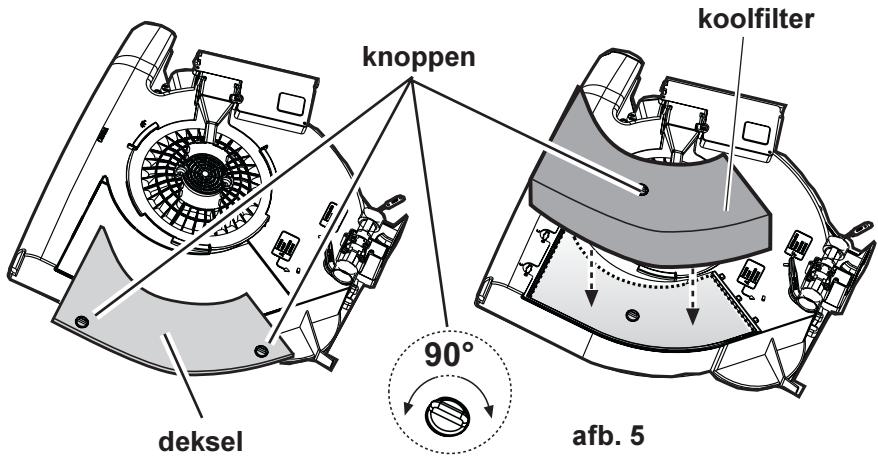

Montage

Het deksel verwijderen door de knoppen 90^ te draaien.

Koolfilter in de waarvoort bestemde ruimteplaatsen en bevestigen door de knoppen 90^ te draaien, dan het deksel weer sluiten. Afb. 5.

• Om het filter los te nemen in omgekeerde volgorde te werk gaan.
• Bij bestelling van een/New filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.
• Het kooffilter(Int)bestellen bij de service-afdeling.

Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters Niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is Niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vervangen van de lamp(en)

• Stekkeruit het stopcontact trekken.
  Roosterverwijderen.
  Defecte lamp door een gelijkwaardige lamp verrangen.
  Rooster weer monteren.
• Voordat u contact opneemt met once service-afdeling, odomat de gloeilamp Niet brandt, eerst controleren of de lamp stevig vast zit.

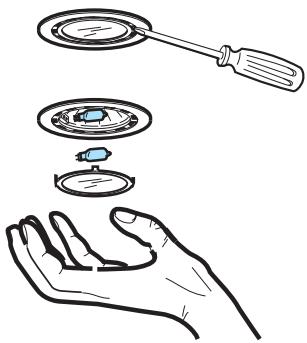

Vervangen van de lamp(en) - DU 4561

• Stekkeruit het stopcontact trekken.
• Afdekkapje van de lamp m.b.v. een schroevendraaier losmaken en verwijdenen. Afb. 6.
  Defecte lamp door een gelijkwaardige lamp verrangen.
• Afdekkapje weer monteren.
• Voordat u contact opneemt met once service-afdeling, odomat de gloeilamp Niet brandt, eerst controleren of de lamp stevig vast zit.

afb. 6

Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken.
  Geen spitse voorwerpen in het beschemrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Het is belangrijk om opijd de filters te verrangen resp. te reinigen. Als u deze aanwijzingen Niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

koofilter TYPE 10

muirkast

afvoerbuis

Neem contact op met once service-afdeling

Neem contact op met once service-afdeling

Klantenservice

Geef in geval van storing once service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-summer
3. F-summer

Deze gegevens vindt u op het typeplaatje op de binnenNZijde van de afzuigkap, ache ter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehonden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft,(Intu de volgende afdelingen raadplegen:

Service-informatielijn [phone]

(voor bezoek servicetechnicus en onderdelen)

Consumentenbelangen [phone]

(voor algemene, product- of gebruiksformatie)

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het Beste hieronder noteren.

E-nr.

F-nr.

Bereid het gesprek algtd goed voor. Zo vergemakkelijk u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig möglichk op:

-Hoe doet de storing zich voor?
- Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatiek kan onsze service-afdeling de juiste voorbereidingen treffen, zodate het apparaat bij het eerste bezoek van de servicetechnicus weehersteld kan worden. Op deze manier hoeft u slechts een maal.THuis te blijven.

Technische gegevens

Model:	DU 3150	DU 3160	DU 3360DU 4360DU 4161	DU 4361	DU 4561
Afmetingen (in cm):
Hoogte	13,2	13,2	13,2	13,2	13,2
Breedte	49,9	59,9	59,9	59,9	59,9
Diepte/(DU 4161)	51	51	51/(51,2)	51,2	51,2
Totale aansluit-zaarde (in W):	140	140	180	220	180
Ventilatormotor (in W):	100	100	100	140	140
Verlichting (in W):	40	40	2 x 40	2 x 40	2 x 20
Lengte-aansluit-snoer(in cm):	150	150	150	150	150
Elektrische aansluiting (in V):	220-240	220-240	220-240	220-240	220-240

Toebehoren/Montagematerialiaal

3 houtschroeven 5 × 45 ~mm
3 pluggen 8 mm
4 houtschroeven 4,2 × 35 ~mm
1 schroef 2,9 x 13 mm
1afvoerbuis 0 125 mm
1 afvoerbuis 125/100 mm (DU 3150/3160/4161/4361/4561)
1 sleutel om de schroeven (type TORX) vast te draaien

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektro-installateur

Controleer vóor het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geinstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluitingoodzakelijk is, mag het apparaat alleen door een erkend elektroinfallauteur worden aangesloten. In de elektrische installmentie要去 een inrichting+zijn aangebracht die het möglichk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden.

Voor storingen die het gevolgijken van Niet opvolgen van bovengenoemde aanwijzingen is de fabrikant Niet aansprakelijk.

Vaste aansluiting alleen door een erkend elektro-installateur!

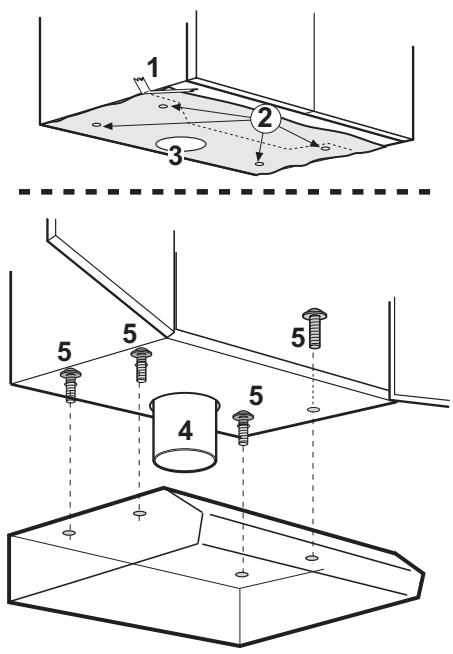

Montage aan een bovenkastje - afb. 7

• Aan de onderkant van het hangkastje m.b.v. het boorsjabloon (1) de gaten boren (2).

Het gat voor de afvoerbuis (4) is ALLEEN nodig als de kap als afzuigkap要去 worden gezbruikt (3).

• Vanuit de binnenkant van het kastje de 4 meegeleverde schroeven aanbrengen (5) en in de gaten in het apparaat draaien.

afb. 7

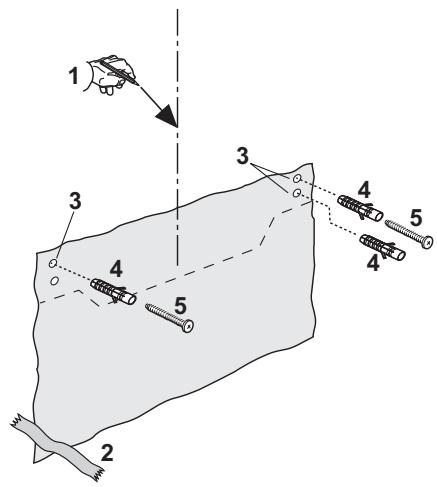

Bevestigbing aan de wand- afb. 8

• De middelijk op de wand aangeven (1).
  Het sjabloon op de wand bevestigen (2).
• 3 gaten van 8 mm in de muur boren (3),2 gaten op de bovenste punten,1 gat maar keuze op eén van de onderste punten.
• 3 wandpluggen van 8 mm aanbrengen (4).

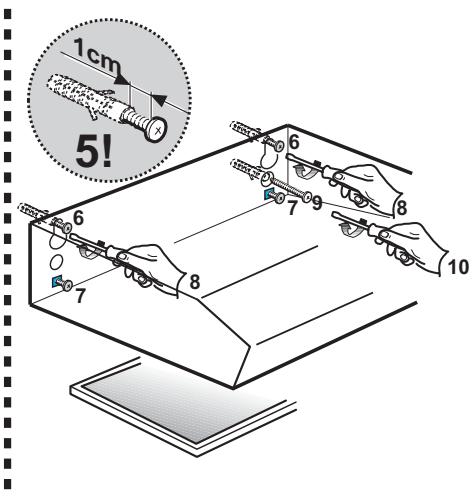

• 2 schroeven 5 × 45 aanbrengen (5) (niet helemaal aandraaien) en apparaat.daaraan ophangen (6).
• Alleen DU 4161 - DU 4361 - DU 4561: Het apparaat bovenaan in een rechte hoek t.o.v. de wand justeren door de beiden steunschroeven te draaien (7).
• De schroeven vastdraaien (8).
• In de binnenkant van de kap de derde schroef 5x45 in de onderste opening aanbrengen (9) en vastdraaien (10).

afb. 8
