MANUAL DE USUARIO RO400C AEG-ELECTROLUX

1 Abrazadera de la manguera de desagüe
2 Manguera de desagüe
3 Abrazaderas para manguera(2)
4 Manguera del agua de alimentación
5 Escuadra para la manguera de agua purificada
6 Llave de tuercas del filtro
7 Adhesivo informativo
8 Manguera de agua purificada
9 Grifo del agua purificada*
10 Pilotos indicadores*
11 Recipiente del filtro I
12 Base
13 Recipiente del filtro II
14 Panel de control

SE

ES GRACIAS por confiar en nosotros al adquirir su nuevo purificador de agua del que esperamos que disfrute por muchos años sin ningún tipo de problema.

Para evitar problemas, es importante que lea el manual de instrucciones y que siga con atención la “Información sobre seguridad” y las instrucciones de “Instalación”. Cualquier persona que utilice el purificador de agua deberá estar familiarizada con el funcionamiento y las advertencias de seguridad.

Conserve el manual próximo al purificador de agua, incluso si se coloca en otro sitio o cambia de propietario, para que quien lo utilice pueda conocer las distintas funciones y las instrucciones de seguridad.

El manual de instrucciones en español comienza en la página 69.

Información para el usuario

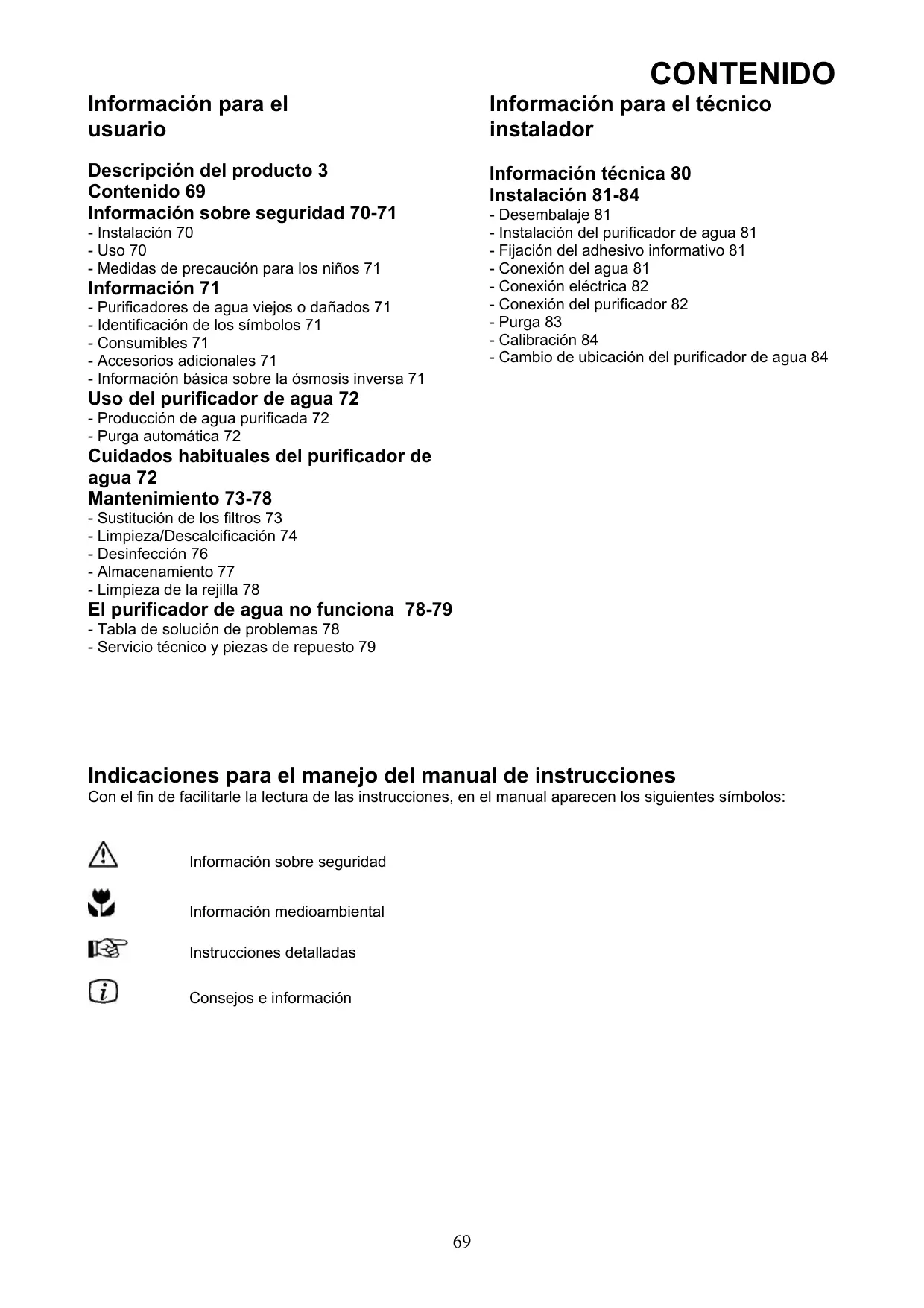

Descripción del producto 3 Contenido 69

Información sobre seguridad 70-71

• Instalación 70
• Uso 70
• Medidas de precaución para los niños 71

Información 71

• Purificadores de agua viejos o dañados 71
• Identificación de los símbolos 71
• Consumibles 71
• Accesorios adicionales 71
• Información básica sobre la ósmosis inversa 71

Uso del purificador de agua 72

- Producción de agua purificada 72

- Purga automática 72

Cuidados habituales del purificador de agua 72

Mantenimiento 73-78

• Sustitución de los filtros 73
• Limpieza/Descalcificación 74
• Desinfección 76
• Almacenamiento 77
• Limpieza de la rejilla 78

El purificador de agua no funciona 78-79

• Tabla de solución de problemas 78
• Servicio técnico y piezas de repuesto 79

Información para el técnico instalador

Información técnica 80 Instalación 81-84

• Desembalaje 81
• Instalación del purificador de agua 81
• Fijación del adhesivo informativo 81
• Conexión del agua 81
• Conexión eléctrica 82
• Conexión del purificador 82
• Purga 83
• Calibración 84
• Cambio de ubicación del purificador de agua 84

Indicaciones para el manejo del manual de instrucciones

Con el fin de facilitarle la lectura de las instrucciones, en el manual aparecen los siguientes símbolos:

Información sobre seguridad

Información medioambiental

Instrucciones detalladas

Consejos e información

⚠ INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar el purificador de agua y de empezar a utilizarlo, lea detenidamente el manual de instrucciones, que contiene indicaciones y advertencias. De ese modo se asegurará de que la máquina funcione adecuadamente y su rendimiento sea el óptimo. Cualquier persona que utilice el purificador de agua deberá estar familiarizada con el funcionamiento y las advertencias de seguridad.

Instalación

• Compruebe que el agua que quiere tratar cumple los requisitos especificados en “Información técnica”.
• El purificador de agua debe estar conectado a una toma de corriente con toma de tierra. Debido a que en algunas operaciones se debe interrumpir el suministro eléctrico, es aconsejable que la conexión se realice con un enchufe al que le sea fácil acceder finalizada la instalación. Sólo un técnico especializado podrá llevar a cabo una conexión permanente al suministro eléctrico. En este caso debe utilizarse un interruptor de seguridad. Una instalación incorrecta podría causar lesiones o daños a la propiedad que no están cubiertos por la garantía.
• Los trabajos de fontanería debe llevarlos a cabo un técnico especializado. Si realiza usted mismo la instalación, debe informarse y cumplir con las normas vigentes.
• Es importante que el purificador se instale en posición vertical sobre una superficie horizontal y que las mangueras y los cables no se enreden o queden tensos si se cambia de posición el purificador, por ejemplo durante la instalación o la limpieza.
• Si el agua de alimentación no es potable, compruebe el purificada después de la instalación. A partir de entonces, analice el agua purificada una vez al año y observe si se producen cambios en el sabor o el olor. No beba o utilice el agua si el resultado no es satisfactorio. Consulte a su distribuidor.
• Si el purificador de agua es nuevo, el agua purificada no se debe utilizar hasta que finalicen la purga y la calibración.
• La calibración del purificador de agua sólo debe realizarse:

- la primera vez que se utiliza el purificador de agua.

- si varía la calidad del agua (p.ej. si se desplaza).

- después de sustituir la membrana.

- La técnica de ósmosis inversa reduce la presencia de la mayoría de sustancias de una manera realmente eficaz. Por ello el contenido de sustancias que normalmente protegen tuberías, depósitos, válvulas, etc. es muy bajo en el agua purificada que se obtiene del purificador. Tenga en cuenta la posibilidad de corrosión y de elución cuando elija el material de los equipos periféricos del purificador de agua.

Uso

• El purificador de agua se ha concebido para ser utilizado en aplicaciones donde se necesite agua purificada.
• El agua purificada que sale del grifo sólo se podrá utilizar cuando los pilotos del panel de control II o III (niveles de purificación) estén encendidos. Es posible que deba esperar unos 60 segundos hasta que el purificador considere apta la calidad del agua.
• El purificador de agua se debe conectar a la toma de agua y a la corriente eléctrica para que funcione el sistema de purga automática. La purga automática se produce aproximadamente cada 12 horas.
• Se lleva a cabo la purga automática cada vez que se extrae agua, cuando se conecta el enchufe y cada 15 minutos del ciclo.
• No coloque objetos en la parte superior del purificador de agua.
• No utilice el agua purificada en recipientes de aluminio. Es posible que la corrosión afecte al recipiente y que exista una mayor concentración de aluminio en el agua purificada.
• No intente cambiar ni rectificar el purificador de agua en ningún caso. De lo contrario, podría causar lesiones o daños a la propiedad que no cubre ninguna garantía.
• Si debe desconectar el purificador de la toma de agua y de la corriente eléctrica durante un periodo prolongado de tiempo (varios días), guárdelo como se recomienda en “Almacenamiento”. De esta manera también lo protegerá contra las bajas temperaturas.
• El purificador de agua no se debe utilizar sin filtro (excepto durante la limpieza y el almacenamiento). Se podrían producir daños importantes.
• Si el purificador de agua contiene agentes conservantes o detergentes, se debe purgar como se indica en "Purga" antes de utilizar el agua purificada.
• Compruebe una vez al mes que las conexiones conservan su hermetismo. El sistema interno de seguridad no puede detectar las fugas que se producen fuera del equipo. Si se produce una fuga, cierre inmediatamente el suministro de agua y el de la electricidad, tirando del enchufe de la pared o desenroscando el fusible del panel de distribución eléctrica.
• Si el cable está dañado, deberá sustituirlo una persona cualificada para ello (con tal de evitar lesiones).

INFORMACIÓN SOBRE SEGURIDAD

Medidas de precaución para los niños

• Mantenga el purificador de agua fuera del alcance de los niños.
• Mantenga el material de embalaje fuera del alcance de los niños.

Gestión del material utilizado

Purificadores de agua viejos o dañados

• Una vez finalizada la vida útil del depurador, desconecte el enchufe de la toma de corriente y corte el cable justo en el punto donde éste se introduce en el aparato. Evite que los niños jueguen con el cable cortado. Póngase en contacto con su distribuidor para informarse sobre dónde puede depositar el purificador de agua.
• Si el purificador de agua está dañado, desconéctelo de la corriente tirando del enchufe. Si no es así, retire el fusible del purificador de agua (la clavija) del panel de distribución eléctrica.

Identificación de los símbolos

• El 80% de los componentes de goma o de plástico del equipo y de su embalaje se identifican con símbolos para facilitar el proceso de reciclaje y de desecho del purificador de agua.
• Este etiquetaje se lleva a cabo siguiendo las normas internacionales.
• Las partes de cartón son de papel reciclado y se pueden depositar en los contenedores para el reciclaje de papel.

INFORMACIÓN

Consumibles

Filtro de partículas	artículo n° 9192400-82
Filtro de carbón	artículo n° 9192400-83
Detergente	artículo n° 1507207-01
Agente conservante	artículo n° 1507206-02

Accesorios adicionales

Grifo del agua purificada	artículo n° 1507059-81
Pilotos indicadores	artículo n° 1507289-00
Aislante acústico.	artículo n° 9192409-03
Kit de instalación	artículo n° 9192409-04
Conexión al lavavajillascon control de nivel	artículo n° 9192409-02

(A través de su distribuidor puede solicitar los consumibles y los accesorios adicionales. Especifique siempre el número de artículo de cada pieza, como se muestra anteriormente.)

Información básica sobre la ósmosis inversa

Agua

El “agua purificada” tiene un sabor agradable y carece de sustancias orgánicas o inorgánicas que resulten dañinas, insalubres o no deseables. La purificación del agua conlleva la separación de dichas partículas y sustancias. El método tradicional se caracteriza porque sólo se separan ciertas sustancias del agua. La ósmosis inversa consta de una filtración más minuciosa en la que también es posible separar partículas y moléculas verdaderamente pequeñas. Esta técnica separa el agua en dos flujos; el del agua purificada y el de un concentrado que contiene todas las sustancias procedentes de la limpieza del agua.

Ósmosis: ósmosis inversa

En la naturaleza, por ejemplo en nuestros cuerpos, el agua se transporta por medio de ósmosis. Las paredes celulares son una membrana osmótica natural que separa el agua pura de sus impurezas. Con la técnica de purificación de ósmosis inversa, el agua es sometida a altas presiones para pasar a través de una membrana semipermeable y sintética. El resultado es agua pura, el agua osmótica. La membrana sólo es permeable al agua. Si hay otras sustancias que contengan moléculas de tamaño ligeramente superior a las del agua, no podrán pasar por la membrana y se separarán. La mayor ventaja de la ósmosis inversa es que no se utilizan productos químicos durante el tratamiento del agua.

USO DEL PURIFICADOR DE AGUA

Si ya se ha realizado la instalación, la purga y la calibración del purificador de agua según se indica en las instrucciones, ya está listo para utilizarlo. El purificador de agua dispone de un sistema de control electrónico que facilita su manejo.

Recuerde:

• Cambiar el filtro cuando en el panel de control así lo indique (2–3 veces al año).
• Limpiar el purificador de agua si se reduce el caudal o cada 6 meses como mínimo.

Producción de agua purificada

El purificador iniciará la producción de agua purificada si un grifo, una válvula o el depósito de presión liberan presión a la manguera de agua purificada conectada al purificador de agua (por ejemplo, cuando el grifo o la válvula se abren o cuando desciende la presión del depósito).

Utilice el agua del purificador sólo cuando estén marcados los niveles de purificación II o III.

Si hace tiempo que no se ha utilizado el purificador, es posible que deba esperar 60 segundos antes de que se alcance la calidad de agua adecuada.

Purga automática

• Siempre que se extrae agua o cada 15 minutos en un ciclo, se lleva a cabo la purga automática. La duración del proceso de purga oscila entre 5 y 90 segundos, en función de cuánto haya durado la última extracción de agua.
• Cuando el purificador de agua está conectado tanto a la toma de agua como a la eléctrica, la purga se realiza automáticamente cada 12 horas. Esta purga se lleva a cabo independientemente de la última vez que se haya producido agua purificada.

CUIDADOS HABITUALES DEL PURIFICADOR DE AGUA

A continuación encontrará una lista de puntos a tener en cuenta para el cuidado habitual del purificador de agua. Los puntos están ordenados según la periodicidad con la que se deban realizar:

• Compruebe todos los días que los pilotos indicadores no indiquen que se deba solucionar algún problema.
• Mantenga limpio el purificador de agua. Por fuera, el aparato sólo debe limpiarse con un paño húmedo. No utilice piezas de tela mojadas ni vierta agua sobre la máquina. No utilice detergentes.
• Compruebe una vez al mes que las conexiones son correctas y conservan su hermetismo. Seque el agua que pueda haber sobre la base.
• Asegúrese de sustituir el filtro siempre que sea preceptivo. La vida útil de los prefiltros estará condicionada por la calidad de su agua de alimentación.

Después de sustituirlo, colóquelo de modo que se vacíe lo máximo posible. Puede tirar los filtros junto a los residuos comunes, ya que no contienen sustancias perjudiciales para el medio ambiente.

• Dependiendo básicamente de la dureza del agua de alimentación y su contenido de microorganismos, se debe limpiar el purificador de agua si se reduce el caudal o bien cada 6 meses como mínimo, así como desinfectarlo si el agua huele o sabe mal.
• Aunque a pesar de limpiarlo y de sustituir los filtros, disminuya la capacidad del purificador, póngase en contacto con su distribuidor por si fuera necesario sustituir la membrana.
• Si el agua de alimentación no es potable, un laboratorio autorizado deberá analizar el agua del purificador una vez al año.
• Si no va a utilizar el purificador de agua durante un período superior a cuatro meses, o debe desconectarlo de la toma de agua y de electricidad durante un periodo prolongado de tiempo (varios días), es recomendable guardarlo.

Sustitución de los filtros

Es importante prestar atención a la sustitución de los filtros, ya que su función principal es la de proteger la membrana. Compruebe que no hay fugas en los recipientes tras la sustitución de los filtros y revíselos periódicamente.

Sustitución del filtro I

Cuando esté encendido el piloto del filtro I, debe sustituir este filtro. Descarte primero otros motivos de avería consultando la “Tabla de solución de problemas” en la sección “Si su purificador de agua deja de funcionar”. Véase fig. 1-10 en la página 101.

1. Asegúrese de que la máquina se ha parado y a continuación desenchúfela. Abra la cubierta frontal que hay delante de los dos prefiltros como se indica en la ilustración.
2. Para extraer los recipientes de los filtros, tire de ellos hacia usted al máximo.
3. Utilice la llave de tuercas del filtro para desenroscar el recipiente hacia la marca I de la izquierda. Recuerde que el recipiente está lleno de agua y podría derramarse.
4. Seque el agua que pueda haber sobre la base.
5. Extraiga el filtro antiguo.
6. Limpie el recipiente del filtro con agua y un cepillo.
7. Inserte el filtro nuevo con la etiqueta I mirando hacia arriba. Asegúrese de que el anillo de obturación está en la ranura del recipiente del filtro.
8. Enrosque el recipiente en su lugar utilizando la llave de tuercas del filtro. Ajuste el recipiente del filtro de manera que el punto quede entre las dos líneas exteriores blancas.
9. Introduzca los recipientes del filtro en el purificador de agua.
10. Cierre la cubierta frontal y conecte el enchufe. El purificador de agua realiza la purga automáticamente.

La sustitución del filtro I ya ha finalizado y el purificador de agua está listo para volver a utilizarlo.

Sustitución del filtro II

Cuando esté encendido el piloto del filtro II, debe sustituir este filtro. Véase fig. 1-11 en la página 101.

1-10. Siga los 10 pasos de las instrucciones para la sustitución del filtro I también para la sustitución del filtro II, situado en el recipiente de la derecha.

1. La producción de agua purificada se detendrá y tendrá que enchufar la máquina. Para restablecer el contador integrado de la máquina para la sustitución del filtro, mantenga pulsado el botón (calibración) durante 5 segundos aproximadamente hasta que se apague la luz del filtro II.

La sustitución del filtro II ya ha finalizado y el purificador de agua está listo para volver a utilizarlo.

MANTENIMIENTO

Limpieza/Descalcificación

Cuando se reduzca el caudal (debido a una obstrucción), se deberá limpiar el purificador de agua para prolongar su vida útil. Si a pesar de haberlo limpiado y haber sustituido los filtros, no se restablece el nivel de caudal, póngase en contacto con su distribuidor por si fuera necesario sustituir la membrana. La limpieza/descalcificación del purificador de agua se realiza:

• si se ha reducido el caudal del purificador de agua
  • cada 6 meses como mínimo

Para solicitar los detergentes consulte a su distribuidor (véase “Consumibles”).

Mantenga el detergente fuera del alcance de los niños Lávese las manos después de realizar la limpieza.

Se producirá agua que contiene detergente. No beba esta agua ni la utilice en otros dispositivos o equipos periféricos.

Existen dos métodos para la limpieza/descalcificación del purificador de agua. El método A dura 10 horas y el método B dura 30 minutos.

Método A

No podrá utilizar el purificador de agua durante las, aproximadamente, 10 horas que dura el proceso de limpieza.

1. Si no está instalado el grifo del agua, debe instalarse una válvula en la manguera de agua purificada. A través de la válvula se controlará el purificador de agua. Asegúrese también de que se puede extraer el agua purificada del purificador por la salida de desagüe, desconectando la manguera de agua purificada de otro dispositivo o equipo periférico y conectándola a la salida de desagüe.

2. Desconecte el enchufe y vuelva a conectarlo para que el purificador de agua realice la purga.

3. Asegúrese de que se ha detenido la producción de agua purificada. Mantenga el purificador de agua conectado a la corriente.
4. Desenrosque el recipiente del filtro II siguiendo los pasos de "Sustitución de los filtros" y coloque el filtro aparte.
5. Añada aproximadamente 2,5 dl de detergente (equivalentes a 200 gramos) en el recipiente del filtro. Rellénelo con agua tibia (20 – 40 °C) casi hasta el borde. Remuévalo hasta que se disuelva el polvo, véase fig. A.
6. Enrosque el recipiente que ha llenado en su lugar correspondiente utilizando la llave de tuercas del filtro.
7. Abra el grifo/válvula del agua purificada y deje que el purificador evacúe el agua por la salida de desagüe durante 45 segundos.

8. Con el grifo/válvula aún abierto/a, desconecte el enchufe, véase fig. B. Cierre el grifo/válvula y no utilice el purificador durante 10 horas aproximadamente (una noche, por ejemplo).

9. Retire el recipiente del filtro una vez transcurrido este período. Vacíe el contenido y enjuáguelo con agua.

10. Sustituya el filtro en el recipiente siguiendo los pasos de "Sustitución de los filtros", a no ser que vuelva a utilizar el mismo filtro.
11. Realice una purga completa según se indica en la sección "Purga".
12. Vuelva a poner el equipo en funcionamiento.

La limpieza/descalcificación ha finalizado. Ahora ya puede volver a utilizar el purificador de agua.

A

No podrá utilizar el purificador de agua durante los, aproximadamente, 30 minutos que dura el proceso de limpieza.

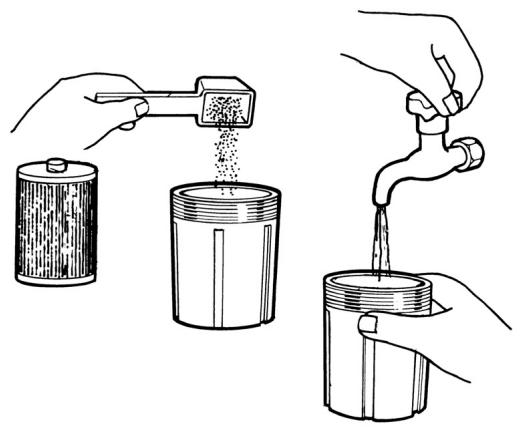

1. Vierta aproximadamente 2,5 dl de detergente (equivalentes a 200 gramos) en un cubo con 2 litros de agua tibia. Remuévalo hasta que se disuelva el polvo.
2. Desenchufe el aparato. Retire los filtros I y II de los recipientes siguiendo los pasos de "Sustitución de los filtros" y vuelva a enroscar los recipientes vacíos. (No deseche los filtros, pueden volver a utilizarse.)
3. Si no está instalado el grifo del agua purificada, asegúrese de que se puede extraer el agua purificada del purificador por la salida de desagüe, desconectando la manguera de agua purificada de otro dispositivo o equipo periférico y conectándola a la salida de desagüe.
4. Cierre la válvula de retención de la toma de agua. Desconecte la manguera del agua de alimentación de la toma de agua y la manguera de desagüe de la salida de desagüe.
5. Introduzca el extremo de la manguera del agua de alimentación y el de la manguera de desagüe en el cubo. Asegúrese de que los extremos permanecen sumergidos durante el proceso de limpieza.
6. Conecte el enchufe y deje que el purificador de agua realice la purga automáticamente. Desenchufe el aparato transcurridos unos 30 segundos. (Durante la purga, el purificador de agua absorbe la solución del cubo. El volumen del cubo desciende la misma cantidad de volumen de los recipientes de los prefiltros, pero no desaparece completamente.)
7. Espere un minuto y repita el paso 6.
8. Deje 2 minutos para que el detergente actúe y repita el paso 6.
9. Espere dos minutos y repita el paso 6 una vez más.
10. Vuelva a conectar la manguera del agua de alimentación a la toma de agua y la manguera de desagüe a la salida de desagüe.
11. Conecte el enchufe y deje que el purificador de agua realice una purga automática completa. A continuación deje correr agua purificada por la salida de desagüe durante 30 segundos antes de desconectar el enchufe.
12. Realice una purga completa según se indica en la sección "Purga". Vuelva a encender el equipo y conecte la manguera de agua purificada a otro equipo periférico.

La limpieza/descalcificación ha finalizado. Ahora ya puede volver a utilizar el purificador de agua.

Mantenga el detergente fuera del alcance de los niños Lávese las manos después de realizar la limpieza.

Se producirá agua que contiene detergente. No beba esta agua ni la utilice en otros dispositivos o equipos periféricos.

MANTENIMIENTO

Desinfección

Si en el agua de alimentación existe un gran contenido de microorganismos, es posible que el agua huela si el purificador no se ha utilizado durante un período de tiempo prolongado (1 semana). Si es así, será necesario desinfectarlo y sustituir el filtro.

El desinfectante, hipoclorito de sodio (concentración aproximada 3,5 % e inodoro), se puede adquirir en supermercados o droguerías.

Mantenga el producto fuera del alcance de los niños Lávese las manos después de utilizarlo.

Se producirá agua que contiene desinfectante. No utilice esta agua en otros dispositivos o equipos periféricos.

1. Desenchufe el aparato.
2. Si no está instalado el grifo del agua purificada, asegúrese de que se puede extraer el agua purificada del purificador por la salida de desagüe durante los 10 primeros minutos del ciclo, desconectando la manguera de agua purificada de otro dispositivo o equipo periférico y conectándola a la salida de desagüe. Conecte una válvula manual a la manguera de agua purificada para poder controlar el purificador.
3. Conecte el enchufe y deje que el purificador de agua realice una purga automática. Asegúrese de que se ha detenido la producción de agua purificada.
4. Desenrosque el recipiente del filtro II siguiendo los pasos de "Sustitución de los filtros" y retire este filtro. (Deseche el filtro II).

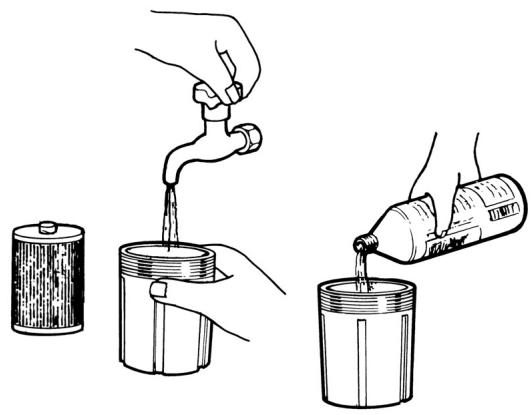

5. Llene 3/4 del recipiente con agua tibia. Vierta 25 ml de desinfectante y mezclelo. Véase fig. C.
6. Enrosque el recipiente del filtro manteniendo la solución dentro del purificador de agua.
7. Abra el grifo/válvula para producir agua purificada durante 45 segundos.
8. Desenchufe el aparato transcurridos los 45 segundos sin cerrar el grifo/válvula. Véase fig. D.
9. No utilice el purificador durante 30 minutos para que el desinfectante haga efecto. Mientras tanto, introduzca un filtro nuevo en el recipiente del filtro II y sustitúyalo por un filtro nuevo en el recipiente del filtro I siguiendo los pasos de “Sustitución de los filtros”.
10. Cierre el grifo/válvula y conecte el enchufe. Espere a que el purificador de agua realice la purga automática. Realice una purga completa según se indica en la sección

"Purga". Tras la purga el agua debería ser inodora.

1. Si queda algún olor producido por el detergente, abra el grifo/válvula y deje salir agua hasta que desaparezca el olor.
2. Vuelva a poner el equipo en funcionamiento. Vuelva a conectar la manguera de agua purificada a otro dispositivo o equipo periférico.

El proceso de desinfección ha finalizado. Ahora ya puede volver a utilizar el purificador de agua.

C

Deberá guardar el purificador de agua si:

• va a estar desconectado de la toma de agua y electricidad durante un período prolongado (varios días)
• no se va a utilizar para producir agua purificada durante más de 4 meses.

Dosificación

• 2 litros del agente conservante + 4 litros de agua. De esta manera también lo protegerá contra las bajas temperaturas (hasta -15 °C).
• 3 litros del agente conservante + 3 litros de agua. De esta manera también lo protegerá contra las bajas temperaturas (hasta -30 °C).

Para encargar agentes conservantes consulte a su distribuidor (véase “Consumibles”).

Mantenga el producto fuera del alcance de los niños. Lávese las manos después de utilizarlo.

1. Desenchufe el aparato.

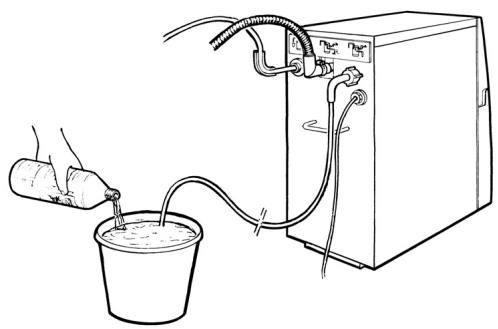

2. En un cubo, mezcle del agente conservante y de agua, véase fig. E. La dosificación, considera arriba.
3. Desenrosque los dos recipientes de los filtros de la manera que se indica en "Sustitución de los filtros". Retire ambos filtros y deséchelos (no los guarde), vacíe el agua de los recipientes.
4. Vuelva a instalar los recipientes vacíos de los filtros. Asegúrese de que la junta está en la ranura del recipiente del filtro.
5. Cierre la válvula de retención de la toma de agua y desconecte la manguera del agua de alimentación de la toma.
6. Desconecte la manguera de agua purificada de otro dispositivo o equipo periférico. Si está instalado el grifo de agua purificada, no necesitará desconectarlo.
7. Introduzca la manguera del agua de alimentación en la solución, asegurándose de que el extremo de la manguera esté siempre sumergido hasta que se vacíe el cubo, véase fig. E.
8. Enchufe el aparato. Ahora el purificador de agua absorberá la solución. Desenchufe el aparato transcurridos unos 40 segundos, antes de que comience la producción de agua purificada.
9. Repita el paso 8 hasta que se haya gastado todo el líquido. Desenchufe el aparato.
10. Desconecte la manguera de agua purificada, véase fig. F.

Ya puede guardar el purificador y así evitar daños producidos por temperaturas muy bajas. Deje desconectada la manguera de agua purificada del purificador. No conecte el purificador al agua ni a la electricidad hasta que tenga que volver a instalarlo.

Para reinstalarlo, el purificador de agua debe:

• guardarse a una temperatura superior a 5 °C durante al menos 48 horas.
• purgarse de agentes conservantes según se indica en "Purga".
• disponer de nuevos filtros, véase “Sustitución de los filtros”.

E

Limpieza de la rejilla

La rejilla impide el paso de las partículas más grandes y está situada junto a la conexión de alimentación. Si está encendida la luz del “filtro I” indicando que el filtro está bloqueado o que la presión de entrada es baja, puede que la rejilla esté bloqueada.

1. Desenchufe el aparato.
2. Cierre la válvula de retención de la toma de agua.
3. Desconecte la manguera del agua de alimentación del purificador.

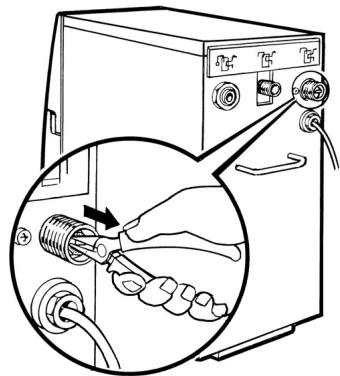

4. Ayudándose de unos alicates o una herramienta similar, agarre y estire la rejilla como se indica en la fig. G.
5. Limpie y enjuague la rejilla antes de volverla a colocar (gire el soporte hacia fuera con los alicates), véase fig. G.
6. Enrosque la manguera del agua de alimentación.
7. Abra la válvula de retención y compruebe que no hay fugas de agua.
8. Conecte el enchufe y el purificador de agua realizará la purga.

G

EL PURIFICADOR DE AGUA NO FUNCIONA

Tabla de solución de problemas

Para evitar un uso incorrecto y proteger tanto al usuario como al purificador de agua, hay varias alarmas incorporadas que permiten que el purificador emita una señal antes de dejar de funcionar. La siguiente tabla muestra los posibles motivos de las advertencias emitidas por el purificador de agua.

Los pilotos pueden aparecer de estas tres maneras:

INDICACIÓN	MOTIVO DE LA AVERÍA	SOLUCIÓN
○ ○ ○	Es necesario sustituir el filtro o limpiar la rejilla.	Aún transcurrirá un tiempo hasta que el purificador de agua realice una parada de emergencia.Prepárese para sustituir el filtro I y limpiar la rejilla.
	La presión del agua de alimentación es demasiado baja, inferior a 1,5 bares (150 kPa).	Compruebe la presión de la alimentación. Si es necesario, aumente la presión de 1,5 a 10 bares (150–1000 kPa)
○ ○ ○	Alarma por bloqueo del filtro I ó II.	Compruebe que nada obstruye el flujo de agua en los recipientes de los filtros.Si es necesario, sustituya el filtro I ó II.
	Alarma por existencia de suciedad en la rejilla.	Compruebe la rejilla según se indica en “Limpieza de la rejilla”.
	Alarma por fuga de agua/condensación en la base de debajo de los prefiltros.	Compruebe que todas las conexiones sean herméticas.Si hay agua en la base, incline el aparato y séquelo.
	La presión del agua de alimentación es demasiado baja, inferior a 1,5 bares (150 kPa).	Una bomba de presión podría solucionar este problema.Revise las piezas a las que pueda afectar la presión del agua de alimentación (la conducción del agua, filtro de malla gruesa, prefiltro adicional).
○ ○ ○	Advertencia: filtro gastado.	Sustituya el filtro II según se indica en “Sustitución de los filtros”.
🌐 ○ ○	Alarma por mala calidad del agua.	Si el purificador de agua es nuevo y aún no se ha calibrado, hágalo según se indica en la sección “Calibración”.Desconecte el enchufe y vuelva a conectarlo para que el purificador de agua realice la purga. Repita este procedimiento dos o más veces.

EL PURIFICADOR DE AGUA NO FUNCIONA

INDICACIÓN	MOTIVO DE LA AVERÍA	SOLUCIÓN
	Alarma que indica que ha comenzado la calibración, pero no de una manera correcta (probablemente porque el grifo se haya cerrado antes de que transcurrieran 10 minutos).	Vuelva a poner en funcionamiento el purificador, desconectando el enchufe y conectándolo de nuevo para que el purificador de agua realice la purga. Calibre de nuevo el purificador según se indica en la sección “Calibración”.
	Alarma por avería en el sensor de calidad del agua.	Vuelva a poner en funcionamiento el purificador, desconectando el enchufe y conectándolo de nuevo para que el purificador de agua realice la purga. Espere dos horas para volver a utilizar el purificador de agua.
Error en la puesta en marcha (se apaga al ponerlo en marcha)	La presión del agua entre el purificador y el grifo, la válvula o el depósito, por ejemplo, ha descendido con respecto al nivel inicial de presión del purificador de agua. – Fugas.	Compruebe las conexiones.Compruebe que los extremos de la manguera de agua purificada están lisos, son circulares y no tienen rebabas.Compruebe que los grifos y las válvulas están cerrados herméticamente.
El caudal del agua es bajo	Puede que la membrana se haya bloqueado.	Limpie el purificador de agua según se indica en “Descalcificación”:
Olores molestos	Cuando el purificador de agua está parado (sin suministro eléctrico) y existe desarrollo microbiológico en el agua, el agua puede oler “mal”.	Intente realizar la purga del purificador de agua según se indica en la sección “Purga”.Limpie el purificador de agua según se indica en “Limpieza/Desinfección”:

Si se ha producido una parada de emergencia en el purificador de agua, se debe volver a poner en funcionamiento desconectando el enchufe, esperando al menos un minuto y volviéndolo a conectar. Si persisten los problemas con el purificador de agua a pesar de que ha seguido las instrucciones de la tabla de solución de problemas, póngase en contacto con su distribuidor.

Servicio técnico y piezas de repuesto

Siga las indicaciones de la tabla de solución de problemas para comprobar si puede solucionar usted mismo el problema.

Si no consigue hacer funcionar el purificador de agua a pesar de poner en práctica las medidas de la lista de control, póngase en contacto con el servicio técnico. Si lo hace por medio de su distribuidor, recibirá una asistencia técnica con piezas de recambio originales del purificador de agua.

Antes de ponerse en contacto con el servicio técnico, hay algunos detalles que le pueden servir de ayuda. Observe esta placa de datos, véase fig. A, que está situada en la parte posterior de la máquina. Aquí encontrará toda la información necesaria que debe saber el departamento técnico sobre su purificador de agua. Puede anotar los datos aquí:

TIPO:....

MODELO:

PROD. N°:

SER. N°:

A

MADE IN SWEDEN TYPE WP01 MOD. RO 400 PROD. NO. 919xxxxxx SER. NO. xxxxxxxxx 230 V~ 530 W 50 Hz 10 A M ⑤ IP 21 500 W

INFORMACIÓN TÉCNICA

Datos

altura	466 mm
profundidad	395 mm
profundidad con las mangueras	460 mm
anchura	225 mm
peso (en la entrega)	29 kg
peso (lleno de agua)	33 kg
capacidad
(temp. del agua 15 °C)	2,5 ( ± 0,4) l/minmax 500 l/dia
conexión eléctrica	230 V, 50 Hz,
10 A,corriente con toma de tierra
potencia de salida total	530 W
ciclo de funcionamiento	sin límite
(purga automática cada 15 minutos dentro de un ciclo)

Nivel de presión inicial kPa)

3 bares (300

Nivel de presión para interrupción 4,5 bares (450 kPa)

nivel sonoro en la instalación enel armario de debajo del sumidero < 60 dB(A)

Eficacia del agua

- durante el funcionamiento	aprox. 50%
Condiciones de funcionamiento
temperatura del aire	2 -43 °C
humedad relativa (HR)	25 - 95 %

Requisitos del agua de alimentación para el purificador

caudal de agua	>10 l/minuto
Presión del conducto del agua	1,5 - 10 bares(150 - 1000 kPa)
temperatura del agua	2 - 30 °C

Análisis químico

conductividad	<200 mS/m
/sal	<1.500 mg/l
/cloruro Cl	<900 mg/l
opacidad	ligera / evidente*
turbidez	< 1 FNU*
o valor de ph	4 -10
calcio: Ca^2+ y
magnesio: Mg^2+	<140 mg/l
/dureza	<20 °d

hierro: Fe^2+	<1,5 mg/l*
hierro: Fe^3+	<0,3 mg/l*
manganeso: Mn	<0,3 mg/l*
COD Mn: O_2	<5 mg/l

* si los valores fueran superiores, será necesario un filtro adicional

Composición microbiológica

bacteria heterotrófica 48 horas	1.000/1 ml
bacteria coliforme	1.000/100 ml
e.coli	100/100 ml

Ejemplos de coeficientes de rechazo de sustancias que podrían estar presentes en el agua

SUSTANCIAS INORGÁNICAS	%
turbidez (opacidad)	>99
color	>99

Cationes/Metales

sodio	>96
potasio	>97
calcio (dureza)	>99
aluminio	>99
hierro	>99
manganeso	>99

Cationes/Metales pesados

cobre	>99
plomo	>99
cinc	>99
mercurio	>99
cadmio	>99
cromo	>98
níquel	>99

Aniones

fluoruro	>99
cloruro	>98
nitrato	>97
sulfato	>97

SUSTANCIAS ORGÁNICAS %
Hidrocarburos

heptano, octano, decano, etc.	>98
benceno, tolueno, xileno, etil benceno, etc.	>99
gasóleo	>99

Hidrocarburos poliaromáticos

PAH	>99
Hidrocarburos clorados
compuestos que se pueden formar si el agua está clorada	>99

• Si la máquina ha sufrido daños durante el transporte, póngase en contacto inmediatamente con la empresa responsable de la entrega.
• Levante el purificador con cuidado sujetándolo por la empuñadura de la parte posterior y el borde frontal. El purificador podría sufrir daños si se levanta de otra manera.
• Compruebe que no hay daños en el purificador y que no falta ningún accesorio. Cualquier daño, avería o falta de piezas se debe comunicar inmediatamente al distribuidor.
• Mantenga el material de embalaje fuera del alcance de los niños.

Instalación del purificador de agua

Cuando instale el purificador de agua, recuerde:

• Instalar el purificador en posición vertical, sin apoyos, sobre una superficie horizontal que pueda soportar la carga.
• El lugar de instalación debe estar próximo al suministro de agua fría, al desagüe y a una toma eléctrica con toma de tierra.
• El panel de control debe ser fácilmente visible.
• La cubierta frontal se tiene que poder abrir para que sea posible acceder a los recipientes de los filtros.
• Tiene que haber una separación de 2 cm entre el purificador de agua y cualquier pared o aparato para asegurar la buena ventilación de la máquina.
• Puede dirigir las conexiones hacia cualquier dirección desde el punto de conexión. Asegúrese de que no hay conexiones aplastadas o dañadas. Las mangueras y los cables no deben estar tensos. En la figura A se especifican las dimensiones del área que necesita el purificador.

Fijación del adhesivo informativo

En la caja de accesorios encontrará una hoja adhesiva con información en varios idiomas. Elija el adhesivo de su idioma y fijelo en el lugar adecuado, véase fig. B.

Conexión del agua

Conexión de alimentación: El purificador de agua está conectado al agua fría (2 - 40 °C) mediante la manguera del agua de alimentación, véase fig. C(3). La conexión se debe facilitar con una válvula de retención a la que sea fácil acceder, véase fig. D. Si la conexión se realiza con conductos nuevos o conductos que no se hayan utilizado durante un período prolongado de tiempo, deje salir el agua durante un tiempo antes de conectar la manguera. Si existe arena u óxido, se purgarán inmediatamente.

A

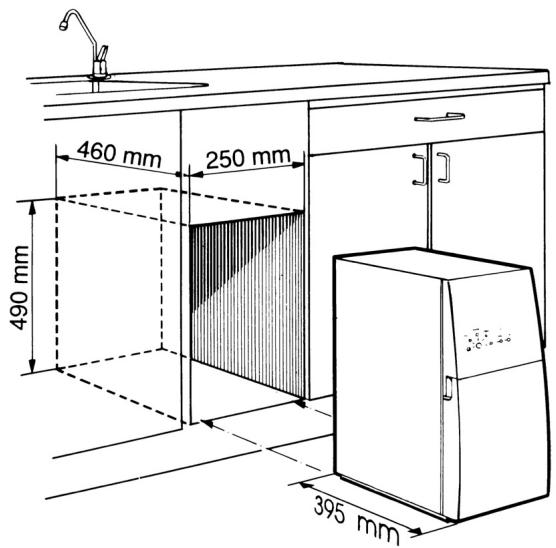

460 mm 250 mm 490 mm 395 mm

B

1. Compruebe que las juntas negras están en su lugar en las dos conexiones de la manguera del agua de alimentación.
2. Enrosque la manguera del agua de alimentación directamente en la válvula de retención, como se muestra en la fig. D. Si la conexión de la manguera de 3/4" no ajusta, no la fuerce, utilice el adaptador a 1/2". Coloque la arandela en el adaptador y enrosque el adaptador dentro de la válvula "shut off" para el agua de entrada. Enrosque la manguera del agua de entrada en el adaptador.

Conexión de la salida del agua de desagüe El agua de desagüe se evacúa por la manguera del agua de desagüe, véase la fig. C(2), a la salida de desagüe. Se puede alagar esta manguera hasta 4 m, y el diámetro mínimo interno es de 13 mm.

La conexión se realiza al grifo mediante el desagüe del lavavajillas. Si solamente hay una espiga de salida de desagüe y ya está conectada, se debe cambiar la sección intermedia para tener dos espigas en lugar de una. La espiga de salida de desagüe se coloca ante del grifo del agua. Coloque la manguera como se muestra en la fig. E, de una manera segura con la ayuda de una abrazadera y el soporte de la manguera del agua de desagüe.

La manguera de desagüe se debe colocar en un recodo que esté como mínimo 50 mm y como máximo 500 mm sobre la parte superior del purificador y el grifo de agua existente utilizando el soporte de metal que se adjunta.

Conexión eléctrica

El purificador de agua debe estar conectado a una toma de corriente con toma de tierra (230V, 50Hz y 10A). Le recomendamos que realice la conexión utilizando un enchufe, ya que algunas operaciones necesitan que el suministro eléctrico se interrumpa. El enchufe debe ser fácilmente accesible tras la instalación.

Conexión del purificador

Antes de colocar el purificador en el lugar deseado, retire las tres fundas protectoras de las conexiones del purificador y las protecciones para el transporte que se encuentran debajo de los recipientes de los prefiltros.

Agua de alimentación

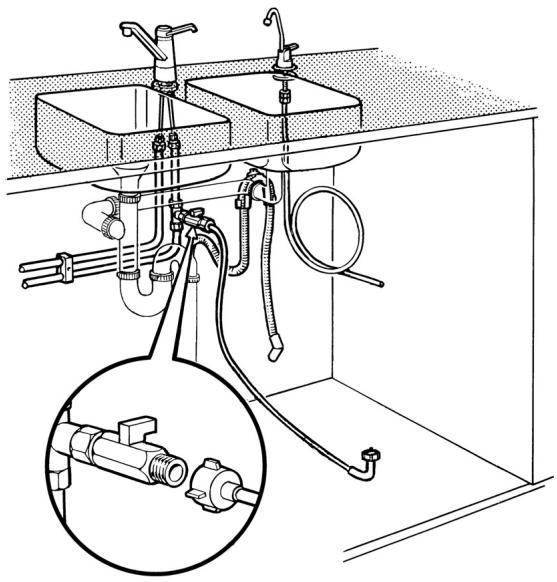

1. Conecte el extremo curvado de la manguera del agua de alimentación al purificador de agua. Véase fig. F.
2. Abra la válvula de retención y compruebe que no hay fugas de agua en la manguera del agua de alimentación.

D

Conecte la manguera de agua purificada desde algún equipo periférico al purificador de agua. Véase la fig. F. Presione la manguera hasta el fondo, hasta la marca (aprox. 17 mm). Utilice la escuadra de la manguera de agua purificada si el espacio de detrás de la máquina es limitado.

Agua residual

El extremo curvado de la manguera de agua de desagüe está fijada a la conexión del agua de desagüe del purificador de agua mediante una abrazadera. Véase fig. F.

Conexión eléctrica

1. Conecte el cable al enchufe de la pared, véase fig. G.
2. El purificador de agua se pone en funcionamiento y realiza la purga. El purificador de agua lleva a cabo la purga cada vez que se conecta el enchufe.

Puede que no se utilice el agua hasta que haya finalizado el proceso de "Purga" descrito en el apartado correspondiente.

1. Inicie la producción de agua purificada y compruebe que las conexiones sean herméticas siguiendo la instalación. Si hay alguna fuga en las conexiones, desconecte el enchufe y ajuste más la abrazadera o la tuerca. Enchufe el aparato.
2. Vuelva a ajustar las mangueras de desagüe y de alimentación tras una semana de uso.

Si hay una fuga, aunque sea mínima, en cualquiera de los extremos de la manguera de agua purificada, será bastante para que se ponga en funcionamiento el purificador (automáticamente). El sistema de seguridad no puede detectar las fugas que se producen fuera del purificador de agua. Si no se indica lo contrario, la válvula de retención debe estar siempre abierta para que funcione el sistema de seguridad del purificador de agua.

G

La purga se realiza cuando el purificador de agua:

• Es nuevo y no se ha utilizado anteriormente.
• Se ha vuelto a instalar después de haber estado guardado.
• Se ha limpiado, para quitar el detergente.
  • Se ha dotado de una membrana nueva.

El agua purificada no se debe beber/utilizar antes de o durante la purga.

Compruebe en primer lugar que:

• Se ha detenido la producción de agua purificada.
• La manguera del agua purificada está desconectada de cualquier equipo periférico y colocada en la salida de desagüe.
• La válvula de retención del conducto del agua de alimentación está abierta.
• No hay fugas en las conexiones de agua de alimentación.
• Las conexiones del agua de desagüe y del agua purificada son herméticas.

• Los prefiltros están correctamente ajustados.

• Desconecte el cable del enchufe de la pared.

• Vuelva a conectar el cable al enchufe de la pared. El purificador de agua realiza la purga automáticamente.
• Vuelva a poner en funcionamiento el purificador, desconectando el enchufe y conectándolo de nuevo para que vuelva a realizar la purga.
• Ponga en funcionamiento el purificador de agua una vez más.
• Instalación del purificador o sustitución de la membrana
  Realice la calibración según se indica en la sección “Calibración”.
• Sólo purgar
  Deje que el purificador evacúe el agua purificada por la salida de desagüe a través de la manguera de agua purificada. Si no hay instalado ningún grifo, esta operación se llevará a cabo automáticamente. Desconecte el enchufe después de 10 minutos y conecte la manguera de agua purificada a algún equipo periférico. Si el grifo está instalado, ábralo para producir agua purificada durante 10 minutos. Cierre el grifo.

El purificador de agua ya está listo para producir agua purificada.

INSTALACIÓN

Calibración

Para conseguir una posición inicial del grado de purificación basado específicamente en el agua que usted utiliza, el purificador se debe calibrar (reajustar).

La calibración sólo se debe realizar si:

• El purificador de agua es nuevo y no se ha utilizado anteriormente.
• La calidad del agua entrante cambia por algún motivo, como el cambio de ubicación del purificador.
• Se ha sustituido la membrana hace poco tiempo.

No beba o utilice el agua producida durante el proceso de calibración.

Calibración del purificador de agua:

1. Con el grifo instalado: Abra el grifo de agua purificada. En los 10 segundos siguientes (con el grifo aún abierto), debe presionar el botón de calibración, véase fig. H, y a continuación manténgalo presionado hasta que los pilotos I y II de los niveles de purificación se enciendan y a continuación se apaguen. Cuando sólo esté encendido el piloto On/Off, puede soltar el botón.

2. Sin el grifo conectado: Tras la tercera purga automática en el procedimiento de purga, que durará unos 30 segundos, el purificador de agua se detiene un segundo y a continuación comienza a producir agua purificada por la salida de desagüe. Cuando ya se haya iniciado la producción de agua purificada, debe presionar el botón de calibración los 10 segundos siguientes, véase fig. H, y a continuación mantenerlo presionado hasta que los pilotos I y II de los niveles de purificación se enciendan y seguidamente se apaguen. Cuando sólo esté encendido el piloto On/Off, puede soltar el botón.

Si alguno de los pilotos de los niveles de purificación I-III no se apaga, vuelva a consultar los Controles en la sección "Purga" y realice de nuevo la calibración.

1. Deje que el purificador produzca agua purificada durante 10 minutos como mínimo. Los pilotos de los niveles de purificación I y II parpadearán una vez. Aparecerá el nivel de calidad del agua con la luz del nivel III, que quedará encendida constantemente como

indicación el máximo nivel de pureza.

1. Si aparece una luz tenue parpadeante entre los pilotos de los niveles I - III, significa que la calibración no se ha llevado a cabo correctamente. Si es así, repita la calibración desde el principio.

2. Con el grifo instalado: Cierre el grifo del agua purificada y deje que el purificador de agua realice la purga automáticamente. Espere a que se detenga la purga.

3. Sin el grifo instalado: Desconecte el enchufe, espere un minuto y vuelva a conectarlo. El purificador de agua realizará la purga. Desenchufe el aparato después de la purga automática. Conecte la manguera de agua purificada a otro equipo periférico.

El purificador de agua ya está listo para producir agua purificada.

H

Cambio de ubicación del purificador de agua

Si va a desplazar el purificador de un lugar a otro, recuerde que:

• La válvula de retención para agua de alimentación debe estar cerrada.
• El aparato debe estar desenchufado.
• Debe transportar la máquina siempre en posición vertical.
• Debe seguir las instrucciones de instalación reseñadas.
• Sólo es preciso realizar una nueva calibración la calidad del agua de alimentación es diferente o si se ha cambiado la membrana.

Debe almacenar la máquina si no se va a utilizar durante un período superior a 4 meses, para ello consulte la sección "Almacenamiento".

För användaren

Los aparatos que lleven este símbolo deberán depositarse en los lugares locales de recogida de aparatos eléctricos y electrónicos.

Este producto no debe desecharse en la basura doméstica convencional.

SE
