SBX-200_U7 - Barre de son ONKYO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Barre de son
Caractéristiques techniques principales	Technologie audio Dolby Digital, DTS, et amplification numérique
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	800 mm x 85 mm x 100 mm
Poids	3,5 kg
Compatibilités	Compatible avec les téléviseurs, lecteurs Blu-ray, et consoles de jeux via HDMI, optique, et RCA
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Non spécifiée (fonctionne sur secteur)
Puissance	Puissance de sortie de 100W
Fonctions principales	Bluetooth, entrée HDMI ARC, contrôle du son via télécommande
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, réparation recommandée par un professionnel
Sécurité	Ne pas exposer à l'humidité, respecter les consignes d'utilisation fournies dans le manuel
Informations générales utiles	Vérifier la compatibilité avec les appareils avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - SBX-200_U7 ONKYO

Comment connecter le ONKYO SBX-200_U7 à ma télévision ?

Pour connecter le ONKYO SBX-200_U7 à votre télévision, utilisez un câble HDMI ou une connexion optique. Branchez le câble à la sortie audio de votre télévision et à l'entrée correspondante du système audio.

Pourquoi le son de mon ONKYO SBX-200_U7 est-il faible ?

Vérifiez que le volume n'est pas réglé trop bas sur l'appareil ou la source audio. Assurez-vous également que le mode de son est correctement configuré dans les paramètres audio de votre téléviseur.

Comment mettre à jour le firmware du ONKYO SBX-200_U7 ?

Pour mettre à jour le firmware, visitez le site Web d'ONKYO et recherchez le modèle SBX-200_U7. Téléchargez la dernière version du firmware et suivez les instructions fournies pour l'installation.

Mon ONKYO SBX-200_U7 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Essayez d'utiliser une autre prise ou un autre câble d'alimentation. Si le problème persiste, contactez le service client d'ONKYO.

Comment réinitialiser mon ONKYO SBX-200_U7 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes. Cela supprimera toutes les configurations personnalisées.

Le ONKYO SBX-200_U7 se déconnecte souvent de Bluetooth, que faire ?

Assurez-vous que votre appareil est à portée de connexion Bluetooth et qu'il n'y a pas d'interférences provenant d'autres appareils. Essayez de supprimer et de réappairer l'appareil Bluetooth.

Comment ajuster les paramètres audio sur le ONKYO SBX-200_U7 ?

Utilisez la télécommande pour accéder aux réglages audio. Vous pouvez ajuster les basses, les aigus et choisir différents modes de son selon vos préférences.

Quelle est la portée maximale du Bluetooth du ONKYO SBX-200_U7 ?

La portée maximale du Bluetooth est d'environ 10 mètres, mais cela peut varier en fonction des obstacles et des interférences.

Le ONKYO SBX-200_U7 est-il compatible avec les assistants vocaux ?

Le ONKYO SBX-200_U7 n'est pas directement compatible avec les assistants vocaux, mais vous pouvez le connecter à des appareils qui le sont pour un contrôle vocal indirect.

Où puis-je trouver le manuel d'utilisation du ONKYO SBX-200_U7 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel d'ONKYO dans la section support ou téléchargement.

MODE D'EMPLOI SBX-200_U7 ONKYO

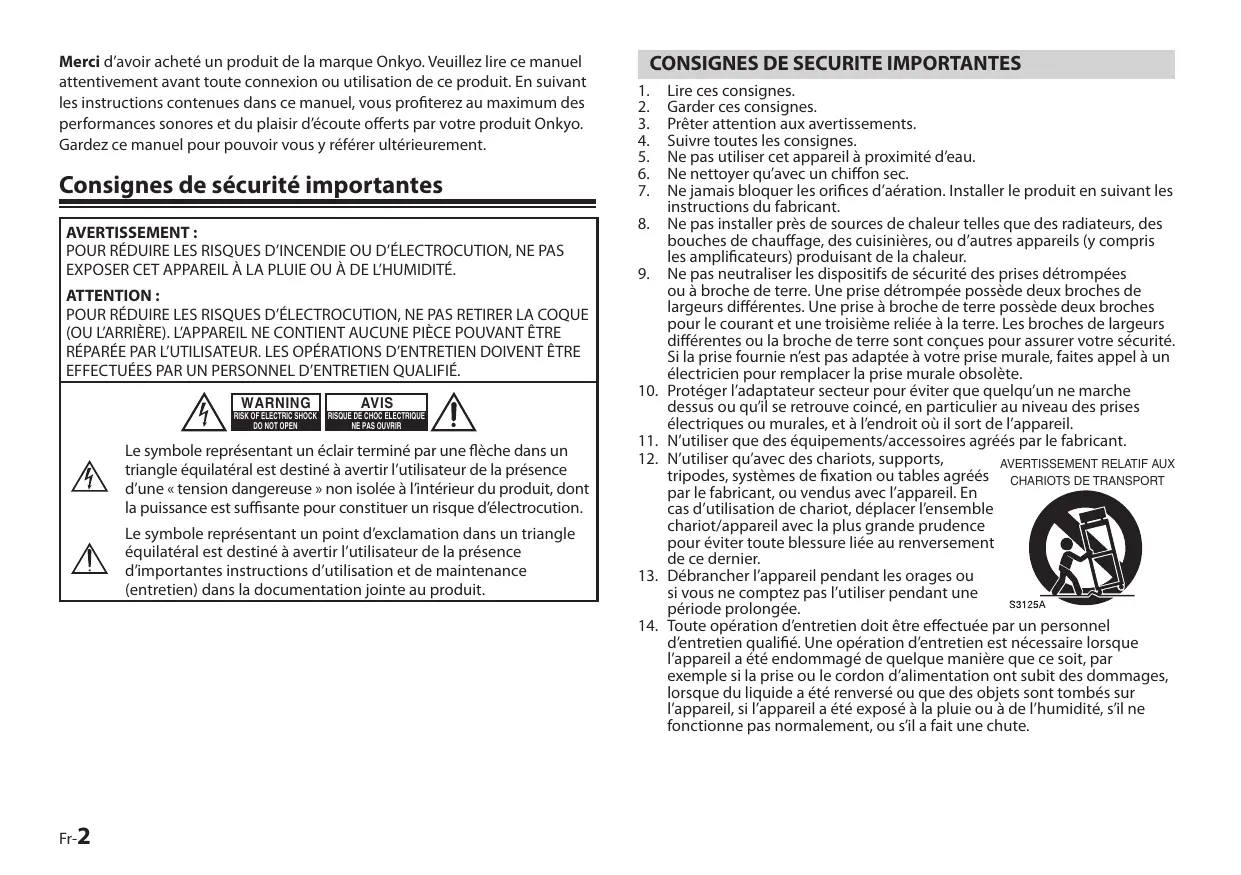

Merci d'avoir acheté un produit de la marque Onkyo. Veuillez dire ce manuel attentivement avant toute connexion ou utilisation de ce produit. En suivant les instructions contenues dans ce manuel, vous profiterez au maximum des performances sonores et du plaisir d'écoute offerts par votre produit Onkyo. Gardez ce manuel pour pouvoir vous y référer ultérieurement.

Consignes de sécurité importantes

AVERTISSEMENT :

POUR RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À DE L'HUMIDITÉ.

ATTENTION :

POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE PAS RETIRER LA COQUE (OU L'ARRÊRE). L'APPAREIL NE CONTIENT AUCUNE PIECE POUVANT ÉTRE RÉPARÉE PAR L'UTILISATEUR. LES OPÉRATIONS D'ENTRETIEN DOIVENT ÉTRE EFFECTUÉES PAR UN PERSONNEL D'ENTRETIEN QUALIFIÉ.

WARNING

RISK OF ELECTRIC SHOCK DO NOT OPEN

AVIS

RISQUE DE CHOC ELECTRIQUE NE PAS OUIVIR

Le symbole représentant un éclair terminé par une flèche dans un triangle équilatéral est destiné à avertir l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur du produit, dont la puissance est suffisante pour constituer un risque d'électrocution.

Le symbole représentant un point d'exclamation dans un triangle équilateral est destiné à averir l'utilisateur de la présence d'importantes instructions d'utilisation et de maintenance (entretien) dans la documentation jointe au produit.

CONSIGNES DE SECURITE IMPORTANTES

1. Lire ces consignes.
2. Garder ces consignes.
3. Préter attention aux averissements.
4. Suivre toutes les consignes.
5. Ne pas utiliser cet apparéil à proximé d'eau.
6. Ne nettoyer qu'vec un chiffon sec.
7. Ne jamais bloquer les orifices d'áération. Installer le produit en suivant les instructions du fabricant.
8. Ne pas installer près de sources de chaleur telles que des radiateurs, des bouches de chauffage, des cuisinières, ou d'autres apparèils (y compris les amplificateurs) produit de la chaleur.
9. Ne pas neutraliser les dispositifs de sécurité des prises détrompées ou à broche de terre. Une prise détrompée possède deux broches de largeurs différentes. Une prise à broche de terre possède deux broches pour le courant et une troisième reliée à la terre. Les broches de largeurs différentes ou la broche de terre sont conçues pour assurer leur sécurité. Si la prise fournie n'est pas adaptée à votre prise murale, faites appel à un électricien pour remplaçer la prise murale obsolette.
10. Protégé l'adaptateur secteur pour éviter que quelqu'un ne marche dessus ou qu'il se retrouve coince, en particulier au niveau des prises électriques ou murales, et à l'endetroit où il sort de l'appareil.
11. N'utiliser que des équipements/accessoires agreés par le fabricant.
12. N'utiliser qu'avac des chariots, supports, tripodes, systèmes de fixation ou tables agreés par le fabricant, ou vendus avec l'appareil. En cas d'utilisation de chariot, déplacer l'ensemble chariot/appareil avec la plus grande prudence pour éviter toute blessure liée au renversement de ce dernier.
13. Débrancher l'appareil pendant les orages ou si vous ne comptez pas l'utiliser pendant une période prolongée.
14. Toute opération d'entretien doit être effectuée par un personnel d'entretien qualifié. Une opération d'entretien est nécessaire lorsque l'appareil a été endommage de quelles maniere que ce soit, par exemple si la prise ou le cordon d'alimentation ont subit des dommages, lorsque du liquide a été reversé ou que des objets sont tombés sur l'appareil, si l'appareil a été exposé à la pluie ou à de l'humidité, s'il ne fonctionne pas normalement, ou s'il a fait une chute.

AVERTISSEMENT RELATIF AUX CHARIOTS DE TRANSPORT

1. Dommages nécessitant un entretien

Débrancher l'appareil de la prise murale et faire appel à un personnel d'entretien qualifié :

A. Lorsque la prise ou le cordon d'alimentation sont endommages,
B. Si du liquide a ete renversé, ou si des objets sont tombés sur l'appareil,
C. Si l'appareil a ete exposé à la pluie ou à de l'eau,
D. Si l'appareil ne fonctionne pas normalement alors que vous suivez les instructions d'utilisation. Veillez à ne modifier que les réglages mentionnés dans les instructions d'utilisation car la modification incorrecte d'autres réglages pourrait cause des dommages et exiger un travail de réparation important de la part d'un technicien qualifié pour remettre l'appareil en état de marche,
E. Si I'appareil a fait une chute ou a ete endommagd d'une maniere qualconque, et
F. Lorsque l'appareil voit ses performances changer nettement, cela signifie qu'une opération d'entretien est nécessaire.

1. Entrée d'objets ou de liquide

Ne jamais pousse d'objects quels quils soient dans les ouvertures de l'appareil, car ils risqueraient de toucher des points de tension dangereux ou de creer des courts-circuits pouvant entrainer un incendie ou une électrocution.

Ne jamais exposer l'appareil à unégouttement d'eau ou à des éclaboussures, et ne pas placer pres de lui des objets replis de liquide comme des vases.

Ne pas placer de bougies ou d'autres objets compteant des flammes sur l'unité.

1. Piles

Prendre en compte les problèmes environnementaux et suivre la réglementation locale en vigueur lors de la mise au rebut des piles.

1. Si l'appareil doit être disposé sur un meuble de rangement, tel qu'une bibliothèque ou des étagères, s'assurer que l'aération y est suffisante. Laisser 15 cm d'espace libre au-dessus et sur les côts, et 15 cm à l'arrête. Le bord arrêté de l'étagère ou de la planche située au-dessus de l'appareil doit se couver à 15 cm du mur ou du panneau arrêté, pour permettre à l'air chaud de s'échapper comme dans un conduit de cheminée.

Précautions

1. Copie de matériaux protégés par des droits d'auteur—Sauf en cas d'usage strictement personnel, la copie de matériaux protégés par des droits d'auteur sans la permission de leur propriété est illegale.
2. Fusible à courant alternatif—Le fusible à courant alternatif de l'unité ne peut être remplaced par l'utilisateur. Si vous ne parvenez pas à mesure l'unité sous tension, contactez cette revendeur Onkyo.

3. Nettoyage—De temps en temps,-retirer la poussière de l'unité avec un chiffon doux. Pour les taches tenaces, utiliser un chiffon doux légrement imbibé d'une solution de détergent doux diluée à l'eau. Essuyer l'unité immédiatement après avec un chiffon propre pourrirer toute trace d'humidité. Ne pas utiliser de chiffons rugieux, de diluant, d'alcool, ou d'autres solvants chimiques, car ceux-ci poursaient endommager la finition de l'appareil et effacer le texte inscrit sur les panneaux.

4. Alimentation électrique AVERTISSEMENT

AVANT DE BRANCHER L'UNITE POUR LA PREMIÈRE FOIS, LIRE ATTENTIVEMENT LA SECTION SUIVANTE.

La tension délivrée par les prises de courant varie suivant les pays. Assurez-vous que la tension délivrée dans votre région correspond aux conditions de tension requises imprimées sur le panneau arrêté de l'appareil (par ex : AC 200-240 V, 50/60 Hz ou AC 120 V, 60 Hz). La prise de l'adaptateur sector pour permet de déconnecter l'unité du secteur. Assurez-vous de rendre cette prise facilement accessible pour pouvoir la manipuler à tout moment. Lorsque l'on appuie sur le bouton ON/STANDBY pourmettre l'appareil en veille, celui-ci n'est pas déconnecté du secteur. Si vous ne comptez pas utiliser l'unité pendant une période prolongée, débranchez l'adaptateur secteur de la prise secteur.

1. Prévention de la perte d'acuité auditive Attention

Lorsque le volume dans les écouteurs ou le casque est trop élevé, la pression des ondes sonores peut cause une perte partielle ou totale de l'acuité auditive.

1. Exposition à la chaleur des piles et batteries Avertissement

Les piles ou les batteries ne doivent enaucun cas etre exposées à des sources de chaleur excessives telles que la luziere du soleil, le feu ou autre.

1. Ne jamais toucher l'unité avec des mains mouillées—Ne jamais manipulier l'unité ou son adaptateur secteur lorsque vos mains sont moulillées ou humides. Si de l'eau ou tout autre liquide pénétre à l'intérieur de l'unité, faites-la examiner par votre revendeur Onkyo.

2. Remarques à propos de la manipulation

3. Si vous avez besoin de transporte l'unité, utilisez son emballage original pour l'emballer dans l'état où elle se trouvait quand vous l'avez achetée.

4. Ne pas laisser d'objets en caoutchou ou en plastique en contact avec cette unité pendant trop longtemps, car ils pourraient laisser des traces sur la coque.

5. Les panneaux supérieur et lateraux de l'unité peuventvenir chauds après uneutilisation prolongee.Ceci est normal.

6. Si vous ne给您 servez pas de l'unité pendant une durée très importante, celle-ci peut ne pas fonctionner correctement la prochaine fois que vous l'allumez, donc voirlez à l'utiliser de temps en temps.
7. Lorsque vous avez fini d'utiliser l'unité, retirez tous les disques et éteignez l'alimentation.

9. Installation de l'unité

• Installer l'unité dans un endroit bien aéré.
• Sassurer que l'ajération de l'unité est bonne de tous les côts,URTout si cielle-ci est installée sur une étagère pour équipements audio. Si I'aération n'est pas suffisante, l'unité risque de surchauffer, entrainant des defaillances.
• Ne pas exposer cette unité à la lumière directe du soleil ou à d'autres sources de chaleur, car sa température interne risque d'augmenter, réduisant la durée de vie du capteur optique.
• Eviter les endroits humides, pousiéaux, ou sujets à des vibrations créées par des enceintes acoustiques.
• Ne jamais positionner l'unité sur ou juste au-dessus d'une enceinte.
• Installer l'unité horizontally. Ne jamais l'utiliser renversée sur un côté ou positionnéee sur une surface en pente, car cela pourrait creer des dysfonctionnements.

• Si vous installez l'unité près d'un poste de télévision, d'une radio ou d'un magnétoscope, la qualité de l'image et du son peut en être affectée. Si cela se produit, éloigner l'unité du poste de télévision, de la radio ou du magnétoscope.

• Pour obtenir une image deonne qualite—Cette unité est un apparieil sophistique de haute precision. Si la lentille du capteur optique ou le mecanisme de rotation de disque deviennent sales ou uses, la qualite de l'image peut en etre affectee. Pour conserver la meilleure qualite d'image possible, nous recommandons des inspections et opérations d'entretien regulières (nettoyage et remplacement des pieces usées) toutes les 1000 heures d'utilisation, suivant les conditions d'utilisation. Prendre contact avec suaive revendeur Onkyo pour plus de details.

11. Condensation d'humidité

La condensation de l'humidité ambiente peut endommager l'unité.

Lire attentivement ce qui suit: L'humidité peut se condenser sur la lentille du capteur optique, qui est l'une des pieces les plus importantes de l'unité.

• La condensation d'humidité peut se produit dans les cas suivants :
• L'unité est déplacee d'un endroit froid vers un endroit chaud.
• Un chauffage est allumé, ou l'air froid d'une climatisation souffle sur l'unité.
• L'éte, lorsque l'unité est transportée d'une piece climatisée vers un endroit chaud et humide.
• L'unité est utilisé dans un endroit humide.
• Ne pas utiliser cette unité s'il existe un risque de condensation de l'humidité ambiente.

Cela pourrait endommager vos disques et certaines pieces à l'intérieur de l'unité.

Si de la condensation se produit, débrancher l'adaptateur secteur et laisser l'unité reposer au moins deux ou trois heures à température ambiente.

Pour les modèles européens

Par la presente, ONKYO SOUND & VISION CORPORATION déclare que l'appareil SBX-200 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Onkyo ne garantit pas la compatibilité Bluetooth entre le système SBX-200 et tout autre apparéil équipé du Bluetooth.

Pour plus d'informations sur la compatibilité entre le système SBX200 et d'autres appareils utilisant la technologie Bluetooth, consulter la documentation ou le revendeur des appareils en question. Dans certains pays, des restrictions régissant l'utilisation des appareils Bluetooth peuvent exister. Vérifier auprès des autorités locales.

La marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Onkyo sa fait sous licence. Les autres marques et noms de marques sont la propriété de leurs propriétaires respectifs.

Veuillez lire l'étiquette située sur le dessous de l'appareil pour connaître les specifications de puissance d'entrée et d'autres informations de sécurité.

QID:BO18248

iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle, et iPod touch sont des marques déposées par Apple Inc. aux États-Unis et dans d'autres pays.

« Made for iPod», « Made for iPhone » et « Made for iPad »
significant que l'accessoire électronique a été spécialement concu
pour se connecter à un iPod, iPhone, ou iPad, respectivement,
et que le concepteur certifie qu'il correspond aux normes
de performance d'Apple. Apple n'est pas responsable du
fonctionnement de cet apparéil ou de sa conformité aux normes
réglementaires et de sécurité.

Veuillez noter que l'utilisation de cet accessoire avec un iPod, iPhone ou iPad peut avoir un effet adverse sur ses fonctions de liaison sans fil.

ATTENTION

- Installation appropriée

• Installer le système dans un endroit horizontal, sec et ni trop chaud ni trop froid. La gamme de température convenable est comprise entre 5^ et 35^ .
• Installer le système dans un endroit suffisamment aéré pour éviter que de la chaleur ne s'accumule à l'intérieur de l'unité.
• Laisser une distance suffisante entre le système et les postes de télévision.
• Maintenir le système éloigné des postes de télévision pour éviter les interférences.

ATTENTION

-Aération appropriée

Pour éviter les risques de chocoléctrique, d'incendie ou de dommages, désposer l'appareil comme suit :

Avant: Pas d'obstructions et espace libre.

Côtés / Dessus / Arrière: Ne pas placer quoi que ce soit dans les zones indiquées par les dimensions ci-dessous.

Dessous: Disposer sur une surface plane et stable.

Vue avant:
Vuedecote:

Contents

Pour commencer 7

Contenu de I'emballage. 7

Utilisation de la télécommande 7

Installer/Remplacer les piles. 7

Connector I'adaptateur secteur. 8

Vue d'ensemble du système 8

Panneau avant. 8

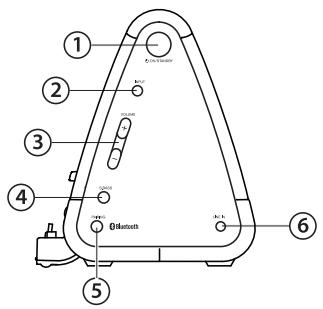

Panneau latorial 9

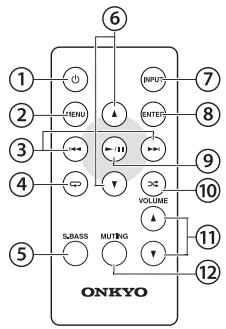

Télécommande 9

Lecture de musique à partir d'un iPod 10

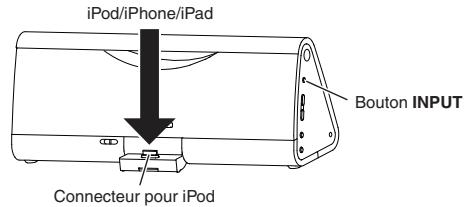

Installer un iPod sur l'unité 10

Écouter la musique lue par un iPod 11

Recharger un iPod 11

Lecture de musique via Bluetooth 12

Télécharger l'application 12

Écouter des données audio issues d'un apparéil Bluetooth......12

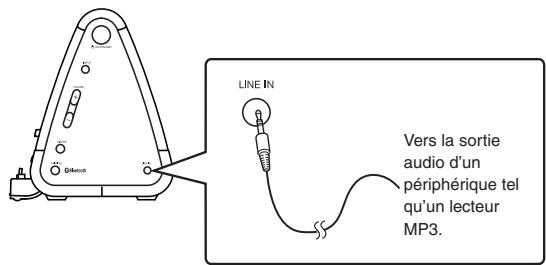

Lecture de musique à partir de périphériques externes 13

Résolution de problèmes. 14

Spcifications 15

Contenu de l'emballage

Vérifiez que l'emballage contient tous les éléments suivants :

Unité principale

Télécommande

Adaptatour secteur

Cordon d'alimentation

Coussinets pour iPad

• Lors de l'assemblage du produit en usine, une pile bouton lithium CR2025 est installée dans la télécommande.

Utilisation de la télécommande

Retirer le film protecteur de la pile avant utilisation.

Film protecteur

de la pile

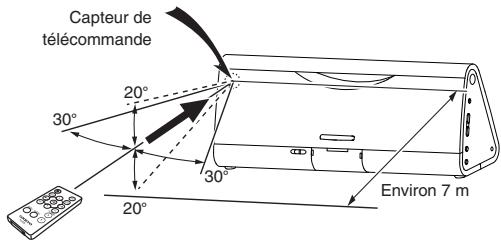

Orienter la télécommande en direction du capteur de télécommande sur la lentille frontale, et se tenir a une distance inférieure à 7 m du capteur.

ATTENTION

Pour éviter toute défaillance, dire les consignes suivantes et manipuler la télécommande convenablement.

• Ne pas laisser tomber la télécommande, ni la soumettre à un chocol.
• Ne pas renverser d'eau ou tout autre liquide sur la télécommande.
• Ne pasposer la télécommande sur un objet mouillé.
• Ne pas placer la télécommande sous la lumière directe du soleil ou pres de sources de chaleur excessive.

Installer/Remplacer les piles

ATTENTION

Remplacer les piles de façon incorrecte entraine un risque d'explosion.
Toujours replacer les piles par des piles identiques ou équivalentes.

1. Presser puis tirer pour libérer le logement à pile. Le logement à pile peut être retire en insérant la pointe de l'ongle dans l'ouverture à la base de la télécommande.
2. Faire correspondre la polarité de la pile lithium avec le signe plus (+) indiqué sur le logement à pile.
3. Faire glisser le logement à pile contenant la nouvelle pile dans le compartment prévu jusqu'à entendre un déclic.

AVERTISSEMENT

Lors de l'utilisation de piles

• Ranger et conserver les piles hors de portée des enfants. Si un enfant avale une pile par accident, consulter immédiatement un docteur.
• Ne pas recharger, court-circuiter, démonter, chauffer ni jeter les piles au feu. Traitées de telle manière, les piles risquent de dégager de la chaleur, de se fissurer ou d'entrainer un incendie. Ne pas laisser les piles en contact avec des objets métalliques. Celles-ci risquent alors de dégager de la chaleur, de se fissurer ou d'entrainer un incendie.
• Au moment de jeter ou d'entreposer des piles, les couvrir de ruban adhésif et les isoler, pour éviter qu'elles ne se mettent à dégager de la chaleur, se fissurent ou entraînant un incendie.
• Ne pas toucher la pile avec des pincettes ou des outils similaires. Celles-ci risquent alors de dégager de la chaleur, de se fissurer ou d'entrainer un incendie.
• Ce produit contient une pile bouton lithium CR qui renferme du perchlorate, donc des précautions de manipulation peuvent s'appliquer.

REMARQUE

• Si vous ne comptez pas utiliser la télécommande pendant une période prolongée, retirez la pile pour éviter tout dommage susceptible d'être causé par uneuite ou de la corrosion.

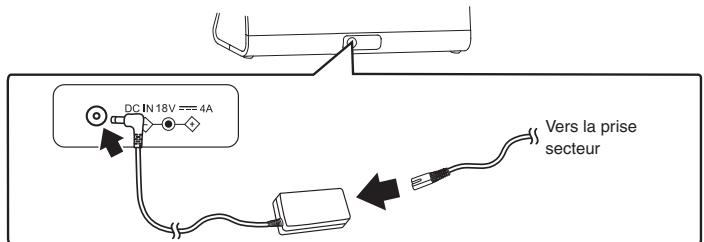

Connector l'adaptateur secteur

AVERTISSEMENT

Utiliser exclusivement l'adaptateur secteur fourni avec l'unité.

• Avant de brancher l'unité sur le secteur, vérifier que le courant délivré correspond aux specifications du courant d'entrée de l'unité 100-240 V, 50/60 Hz.

1 Insérer l'adaptateur secteur dans la prise DC IN de I'unité.
2 Une fois que toutes les autres connexions ont eté effectuees, insérer l'une des extrémités du cordon d'alimentation dans l'adaptateur secteur et l'autre dans une prise de courant.

Vue d'ensemble du système

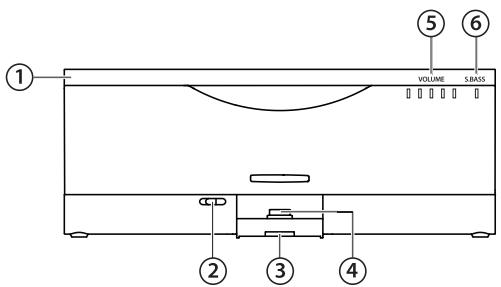

Panneau avant

1. Poignée

2. Interrupteur du plateau d'accueil (SLIDE TO CLOSE)
   Faire glisser l'interrupteur pour fermer le plateau d'accueil.

3. Témoin de source

S'allume lorsque l'une des sources est selectionnée.

Blanc:mode iPod

Bleu: mode Bluetooth

Vert: mode LINE IN

1. Connecteur pour iPod
2. Témoins d'affichage du VOLUME

Les 5 barres d'affichage s'allument/s'éteignent une par une lorsque l'on augmente/diminue le volume. La lumière clignote lorsque le son est coupé.

1. Témoin S.BASS

S'allume lorsque la fonction super basses est activée.

Éteint: DÉSACTIVÉ

Super basses 1

Orange: Super basses 2

Panneau létéral

1. Bouton ON/STANDBY
2. Bouton INPUT

Permuttez entre les modes iPod, Bluetooth et LINE IN.

1. Boutons de VOLUME

Maintenir enfoncé pour augmenter ou diminuer le volume.

1. Bouton S.BASS

Active I'effet sonore super basses 1 ou super basses 2.

1. Bouton PAIRING

Permet d'établier une connexion Bluetooth avec un appareil compatible Bluetooth.

1. Prise LINE IN

Pour connecter un périphérique audio externe grâce à un cable stereo mini (non fourni).

Télécommande

1. Bouton (Allumé/Veille)

Permet respectivement d'allumer l'unité ou de la mesure en veille.

1. Bouton MENU (Seulement en mode iPod) Permet de returner au menu precedent sur l'affichage de l'iPod.
2. Bouton (Précièdent)/ (Suivant)

Permet de dire la piste precedente/ suivante de l'iPod. Pour utiliser les fonctions Avance rapide/Retour rapide, maintainir enforcé pendant la lecture.

1. Bouton (Répéter) (Seulement en mode iPod)

Selectionner pour repeter une piste ou toutes les pistes.

1. Bouton S.BASS

Active l'effet sonore super basses 1 ou super basses 2.

1. Bouton (Haut)/ (Bas) (Seulement en mode iPod)

Déplace le curseur vers le haut ou vers le bas en mode iPod.

1. Bouton INPUT

Permet de basculer entre les modes iPod, Bluetooth et LINE IN.

1. Bouton ENTER (Seulement en mode iPod)

Permet de confirmer une seLECTION en mode iPod.

1. /II Bouton (Lecture/Pause)

Permet de Lire/Metre en pause une piste.

1. Bouton (aléatoire) (Seulement en mode iPod)

Permet de selectionner le mode de lecture aléatoire de l'iPod.

1. Bouton VOLUME +/-

Appuyer pour augmenter (+) ou diminuer (-) le volume.

1. Bouton MUTING

Pour couper le son. Appuyer de nouveau pour reactiver le son.

Les témoins de VOLUME clignotent lorsque le son est coupé.

REMARQUE

Si vous utilisez un iPad, attachez les coussinets pour iPad (inclus).

Ranger et conserve les coussinets hors de portée des enfants. Si un enfant avale l'un des coussinets par accident, consulter immédiatement un docteur.

Installer un iPod sur l'unité

• Modèle d'iPod/iPhone/iPad compatibles :

Conçu pour:
iPod touch (1ère, 2ème, 3ème et 4ème générations)
iPod classic,
iPod nano (2ème, 3ème, 4ème, 5ème et 6ème générations)
iPhone 4, iPhone 3GS, iPhone 3G, iPhone
iPad 2, iPad

1 Appuyer sur PUSH TO OPEN sur le plateau d'accueil à l'avant de l'unité pour ouvrir.

2 Installer l'iPod sur le plateau. S'assurer que la fiche de connexion de l'unité est correctement insérée dans le port de connexion de l'iPod.

REMARQUE

• S'il existe un espace vide entre le plateau d'accueil et la surface sur laquelle l'unité est installée, le plateau peut être endommagé par une force excessive. Ouvrir le plateau d'accueil entièrement jusqu'à ce qu'il repose à plat sur la surface d'installation.
• Pour une connexion stable,steroler l'etui ou la housse de I'ipod avant de I'installer sur le plateau.

ATTENTION

• Ne pas pencher l'unité en avant lorsque le plateau d'accueil est ouvert. Lorsque le plateau d'accueil n'est pas utilisé, il est préféable de le referrer pour éviter tout dommage.

Faire glisser SLIDE TO CLOSE dans la direction de la flèche et refermer le plateau.

REMARQUE

• Lors de l'installation ou du retrait d'un iPod, maintainir l'iPod dans l'axe du connecteur de l'unité, et ne pas pivoter ou pencher l'iPod car cela pourrait endommager le connecteur.
• Ne pas transporter l'unité avec un iPod installé sur le plateau d'accueil. Cela pourrait entraîner un dysfonctionnement.
• Lors de l'installation ou du retrait d'un iPod, dévelopir le plateau d'accueil fermement en place.
• Avant de déconnecter un iPod, arrêté la lecture en cours.
• Si la charge de l'iPod est très faible, recharger la batterie pendant quelques instants avant utilisation.
• LiPod ne fonctionnera pas s'il est eteint. S'assurer d'allumer I'iPod avant l'utilisation.

Écouter la musique lue par un iPod

1 Appuyer sur le bouton « » pour allumer l'unité.
2 Si l'unité n'est pas encore en mode iPod, appuyer sur le bouton INPUT de l'unité ou de la télécommande pour sélectionner le mode iPod.

• Le témoin de source devient blanc.

3 La lecture de la piste se lance automatiquelement.

Recharger un iPod

L'IPod peut être charge par le biais de l'unité tout en étant connecté à une prise murale.

• Le chargement commence lorsque l'iPod est installé sur le plateau d'accueil.
• L'etat de charge de la batterie apparaît sur l'écran de l'IPod.

• S'assurer que l'adaptateur secteur est bien connecté à l'unité.

• L'iPod est rechargé que soit la source de son sélectionnée sur l'unité.

• Pour plus de détails sur le chargement de l'iPod, se référer au manuel d'utilisation de ce dernier.

REMARQUE

Prendre sein de son iPod

• Ne pas toucher ni heurter les bornes de l'iPod ou celles du connecteur. Cela pourrait les abîmer.
• Si la lecture sur l'iPod ne fonctionne pas correctement, effectuer la mise à jour du système d'exploitation de l'iPod à la première version. - Pour plus de détails sur la façon d'effectuer les mises à jour de votre iPhone, consulter le site web d'Apple http://www.apple.com.
• Il se peut que vous ne puissiez pas charger votre iPod avec cette unité, en fonction du type ou de la génération de l'iPod. Dans ce cas, allumez (ON) l'unité spécifique pour charger l'iPod.
• iPod est une marque déposée par Apple Inc. aux États-Unis et dans d'autres pays.
• iPhone est une marque déposée d'Apple Inc.
• iPad est une marque déposée d'Apple Inc.
• Nous déclinons toute responsabilité en cas de perte ou de dommages infliçés à l'IPod lors de l'utilisation de ce produit.
• Lors de la lecture de sources audio possédant un volume d'enregistrement élevé, il peut se produit une distorsion du son. Si cela arrive, il est recommendé de désactiver l'égaliseur sur l'iPod. Pour plus de détails sur l'utilisation de l'iPod, se référer au manuel d'utilisation de ce dernier.

Lecture de musique via Bluetooth

Télécharger l'application

Nous avons développé une application à télécharger gratuite qui vous donne un contrôle total depuis votre iPad/iPhone/iPod touch pendant la lecture de données audio à travers la connexion sans fil Bluetooth ; veuillez télécharger GratisUITEMENT l'application.
- Systèmes d'exploitation pris en charge : 4.0 ou ultérieur

Après avoir établi la connexion Bluetooth entre votre iPad/iPhone/ iPod touch et le SBX-200, un message va s'afficher sur votre iPad/ iPhone/iPod touch. Si vous souhaitez installer notre application, veuillez l'installer en fonction du contenu affiché à l'écran. Une fois l'installation terminée, vous pouvez contrôler la lecture depuis votre iPad/iPhone/iPod touch.

Écouter des données audio issues d'un apparéil Bluetooth

REMARQUE

• Si vous désignez un autre prototype, sa musique pourrait être jouée par l'unité.
• Vous pouvez étabir une connexion Bluetooth avec un téléphone portable, un iPod ou tout autre apparéil compatible Bluetooth.

1 Appuyer sur le bouton « Ⓞ » pour allumer l'unité.
2 Appuyer sur le bouton INPUT pour passer en mode Bluetooth.

• Le témoin de source devient bleu.

3 Appuyer sur le bouton PAIRING de l'unité pour la mesure en mode Appariement.

• Le témoin d'appariement se met à clignoter rapidement.
• Si vous maintenez le bouton PAIRING enforcé pendant plus de 2 secondes pendant l'opération d'appariement, celle-ci sera annulée.

Bouton PAIRING

4 Pendant cette période, le téléphone portable, iPod ou apparéil compatible Bluetooth à apparier peut être utilisé dans un rayon de 10 m ajuster de l'unité.

• Pour plus de détails sur la connexion Bluetooth, se reporter au manuel d'utilisation de l'appareil compatible Bluetooth utilisé.
• L'unité peut ne pas fonctionner normalement, même si elle est placée à moins de 10 m de l'appareil à apparier. Dans ce cas, rapprocher l'appareil compatible Bluetooth de l'unité et réessayer l'opération.

5 Une fois que l'unité est détectée et que son nom « SBX-200 » apparait sur l'écran de l'appareil compatible Bluetooth utilisé, selectionner « SBX-200 ». Si un mot de passé est demandé, saisir « 1234 »

• Le témoin d'appariement se met à clignoter rapidement pour indiquer que l'unité et l'appareil sont en mode connexion.
• Une fois que la connexion Bluetooth a été établie avec succès, le témoin reste allumé en continu.

6 Sélectionner le morceau de musique à生存 et appuyer sur le bouton « /II » de votre apparéil. L'unité commence automatiquement à jour le morceau.

• Si le témoin d'apparium reste allumé en continu après avoir clignoté pendant 2 minutes, l'apparium n'a pas fonctionné. Répéter les opérations 2 à 5 ci-dessus.

REMARQUE

Si après un apparariat reussi,aucun son n'est produit par I'unité, consulter le manuel d'utilisation de l'appareil compatible Bluetooth utilisé, puis s'assurer de besoin « SBX-200 » en tant que périphérique de sortie audio.

ATTENTION

Il est possible que l'iPod ne sifte aucun son lorsque vous appuyez sur INPUT pour changer vers le mode iPod, quand l'iPod, deja place sur le socle d'arrimage, est connecté au Bluetooth. (L'indicateur blanc s'allume.)

Dans ce cas, lancez l'application musique de l'iPod, appuyez sur la touche sur l'écran et Sélectionnéz « Dock Connector » (Connecteur d'arrimage) pour fairerialser le son correctement.

Lecture de musique à partir de périphériques externes

Vous pouvez utiliser les haut-parleurs de l'unité pour profiter de la musique issue d'un périphérique externe tel qu'un lecteur MP3. Assurez-vous d'eteindre les apparèils avant de les connecter. Pour plus de détails, référez-vous au manuel d'utilisation de l'appareil à connecter.

1 Connecter la prise LINE IN sur le (:oté de l'unité à la prise de sortie d'un périphérique externe, en utilisant un cable de connexion audio (non fourni).
2 Allumer le périphérique connecté.
3 Appuyer sur le bouton « Ⓞ » pour allumer l'unité.
4 Appuyer sur le bouton INPUT plusieurs fois pour passer en mode LINE IN. La musique lui sur le périphérique connecté sort des haut-parleurs de l'unité.

• Le témoin de source devient vert.

L'unité ne fonctionne pas.

Utiliser un objet tel qu'une fine tige pour enforcer le bouton Reset place à l'intérieur du trou indiqué par le mot « Reset » sur le dessous de l'unité.
- Débrancher le cordon d'alimentation de la prise secteur, attendre 10 secondes ou plus, puis le rebrancher.
- Appuyer plusieurs fois sur le bouton INPUT pour passer en mode LINE IN (le témoin de source doit être allumé en vert), et maintainir le bouton (Répéter) de la télécommande,enforcépendant la mise sous tension.

L'unité s'éteint soudainement.

• L'unité possède une fonction d'économie d'énergie. L'unité se met automatiquement en voilée dans les situations suivantes.

• Aucune musique n'est lue et aucune opération n'est effectuée pendant plus de 10 minutes en mode iPod ou Bluetooth.

• Aucun signal d'entrée n'est détecté pendant plus de 10 minutes en mode LINE IN.

Si cela arrive, rallumer l'unité et dire les données audio désirées.

L'unité ne s'allume pas.

• S'assurer que le cordon d'alimentation est correctement branché dans la prise secteur. (P.8)

Les boutons sur l'unité ne fonctionnent pas.

• Débrancher et rebrancher l'adaptateur secteur, puis rallumer l'unité. (P.8)

Aucun son n'est produit.

• Vérifier si évientuèlement le volume de l'iPod ou du périphérique externe connecté à l'unité n'est pas réglé au minimum.
• S'assurer que le son n'a pas ete coupé. (P.9)
• Ajuster le volume avec les boutons VOLUME + / - de la télécommande ou de l'unité. (P.9)

Aucun son n'est lu depuis l'iPod.

• S'assurer que l'iPod est fermement connecté. (P.10, 11)

LiPod n'exécutepas les instructions demandées.

• S'assurer que l'iPod est fermement connecté. (P.10, 11)
• Éteindre et rallumer l'IPod.

LiPod ne se recharge pas.

• S'assurer que l'iPod est fermement connecté. (P.10, 11)
• S'assurer que le cordon d'alimentation est correctement branché dans la prise secteur. (P.8)

La connexion Bluetooth ne peut etre établie.

• Lorsque l'on souhaite connecter pour la première fois l'unité à un apparéil compatible Bluetooth, si la connexion échoue, il faut êtreindre l' apparéil puis le rallumer pour effacer son nom, avant de retenter la connexion. (P.12, 13)

Le plateau d'accueil ne peut etre refermé.

• Faire glisser SLIDE TO CLOSE dans la direction de la flèche. (P.10)

La télécommande ne fonctionne pas.

• S'assurer que la pile est insérée correctement. (P.7)
• Si la pile de la télécommande est faible, la remplacer par une nouvelle. (P.7)
• Se rapprocher de l'unité en utilisant la télécommande. (P.7)

Specifications

Général

Puisance de sortie

nominate (IEC): 2 canaux × 20 W à 6 ohms, 1 kHz, 2 canaux de 1% .

Alimentation électrique : CA 100 - 240 V, 50/60 Hz

Consommation électrique : 27 W

Consommation

electrique sans son : 4,8W

Consommation

electrique en veille: 0,3W

harmonique + Bruit : 0,5 % (1 kHz 1 W)

Facteur d'amortissement: 15 (Avant, 1 kHz, 8 Ω)

Sensibilité/Impédance

d'entrée: 1000mV / 47k (LINE)

Réponse en fréquence: 40 Hz à 20 kHz/+3 dB, -3 dB

\section*{Caracteristiques de la}

correction tonale: +4dB 80 Hz (S. BASS 1)

Sorties : Haut-parleur interne à 2 voies

Type: Full-range bass-reflex

Unité: Cone de 10,5 cm

Bluetooth

Version: 2.1 + EDR

Profil: A2DP 1.2, AVRCP 1.0

Le système et ses specifications sont susceptibles d'être modifiées sans préavis.

Par la presente, ONKYO SOUND & VISION CORPORATION déclare que l'appareil SBX-200 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les états membres de l'UE)

Ce pictogramme indique que ce produit ne doit pas etre élimine avec des déchets menagers non triés. Un système de d'élimination et de traitement

spécifique aux équipements électrique et Electroniques usages, dont

l'utilisation est obligatoire, a été mis en place complenant un droit de reprise

gratuit de l'équipment usage à l'occasion de l'achat d'un équipement

neuf et une collecte sélective par un organisme/agree. Pour plus de renseignements vous pouvez vous adresser à leur magasin ou à leur mairie. Une élimination correcte des équipements électriques et électroniques usages garantit un traitement et une valorisation appropriée permettant d'éviter des dommages à l'environnement et à la santé humaine et de préserver les ressources naturelles.

Les informations suivantes ne s'appliquent que dans les états membres de l'UE.

Si les piles ou la batterie contient un taux de plomb (Pb), de mercure (Hg) et/ou de cadmium (Cd) supérieur aux valeurs spécifiées dans la directive relative aux piles et accumulateurs (2006/66/CE), les symboles chimiques Pb, Hg et/ou Cd figurent sous le pictogramme représentant une poubelle à roulettes barrée.

Pour en savoir davantage sur la collecte et le recyclage, veuillez contacter les autorités locales, votre mairie ou la surface de vente où vous avez acheté le produit.

Pb, Hg, Cd

Pb, Hg, Cd

Espanol
