GEBRUIKSAANWIJZING SBX-200_U7 ONKYO

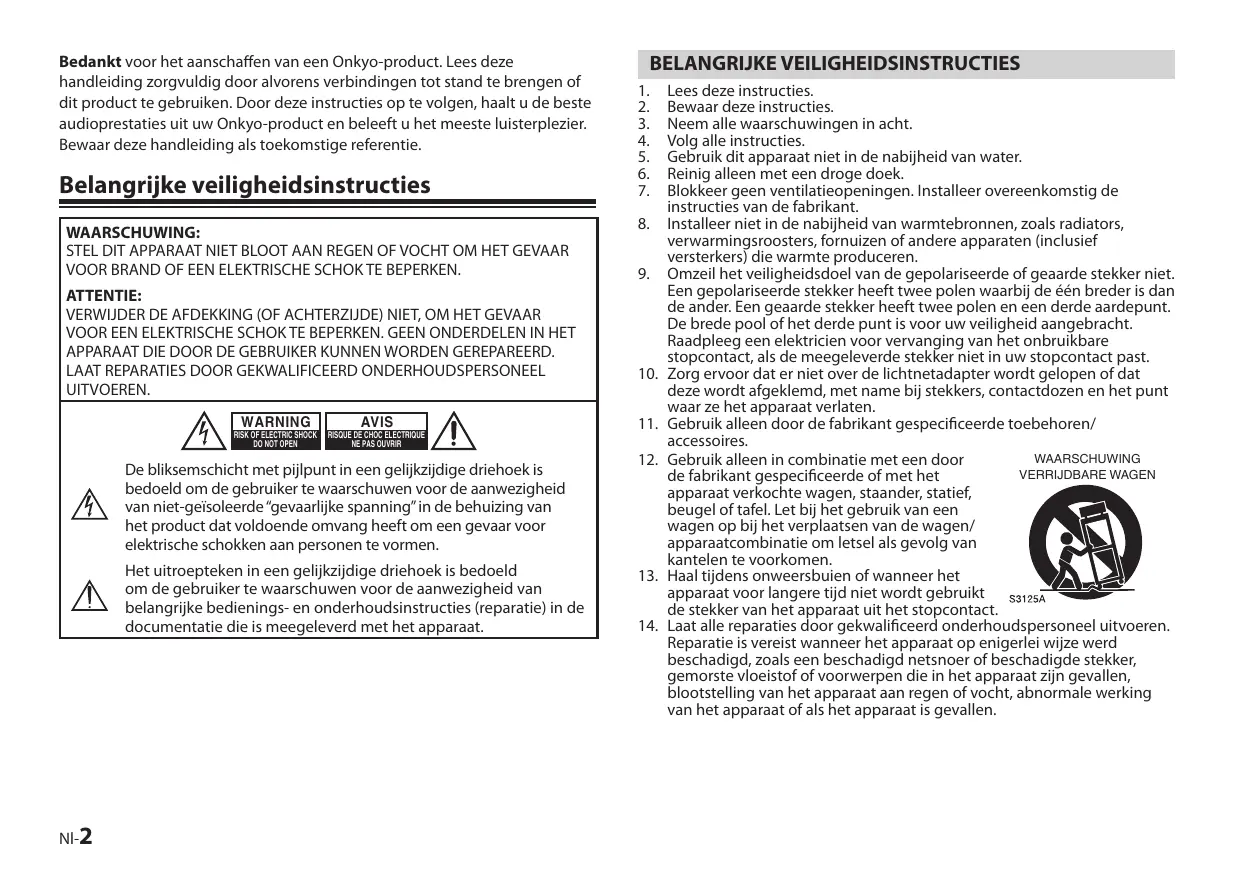

Bedankt voor het aanschaffen van een Onkyo-product. Lees deze handleiding zorgvuldig door alvorens verbindingen tot stand te brengen of dit product te gebruiken. Door deze instructies op te volgen, haalt u de.best audioprestatiesuit uw Onkyo-product en beleeft u het meeste luisterplezier. Bewaar deze handleiding als toekomstige referentie.

Belangrijke veiligheidsinstructies

WAARSCHUWING:

STEL DIT APPARAAT NIET BLOOT AAN REGEN OF VOCHT OM HET GEVAAR VOOR BRAND OF EEN ELEKTRISCHE SCHOK TE BEPERKEN.

ATTENTIE:

VERWIJDER DE AFDEKKING (OF ACHTERZIJDE) NIET, OM HET GEVAAR VOOR EEN ELEKTRISCHE SCHOKTE BEPERKEN. GEEN ONDERDELEN IN HET APPARAAT DIE DOOR DE GEBRUIKER KUNNEN WORDEN GEREPAEREERD. LAAT REPARATIES DOOR GEKWALIFICEERD ONDERHOUDSPERSONEEL UITVOEREN.

WARNING

OF ELECTRIC SHOCK DO NOT OPEN

AVIS

RISQUE DE CHOC ELECTRIQUE NE PAS OUIVIR

De blinksemenschicht met pijlpunt in een gewelijkzijdige driehoek is bedoeld om de bruiker te waarschuwen voor de aanwezigheid van Niet-geisoleerde "gevaarlijke spanning" in de behuizing van het product dat voldoende omvang heeft om een gevaar voor elektrische schokken aan everyone te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (reparatie) in de documentatie die is meegeleverd met het apparatus.

BELANGRIJKVEILIGHEIDSINSTRUCTIES

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat Niet in de nabijheid van water.
6. Reinig alleen met een droge doeck.
7. Blokker geen ventilatieopengen. Installer overeenkomstig de instructies van de fabrikant.
8. Installeer nicht in de nabijheid van warmtebronnen, zoals radiators, verwarmingsroosters, fornuzen of andere apparaten (inclusief versterkers) die warmte producen.
9. Omzeil het verilgheidsdoel van de gepolariserde of geaarde stekker Niet. Een gepolariserde stekker heeft twee polen waar bij de eén breder is dan de ander. Een geoarde stekker heeft twee polen en een derde aardepunt. De brede pool of het derde punt is voor uw verilgheid aangebracht. Raadpleeg een elektricien voor verrangking van het onbruikbare stopcontact, als de meegeleverde stekker Niet in uw stopcontact past.
10. Zorg ervoor dat er nicht over de lichtnetadapter worden gelopen of dat deze worden afgeklemd, met name bij stekkers, contactdozen en het punt waar ze het apparaat verlaten.
11. Gebruik alleen door de fabrikant gespecifieerde toebehoren/ accessoires.
12. Gebruik alleen in combinatie met een door de fabrikant gespecifieerde of met het apparaat verkochtwe golf, staander, statief, beugel of tafel. Let bij het gebruik van een golf op bij het verplaatsen van de golf/ apparaatcombinatie om letsel als gevolg van kantelen te voorkomen.
13. Haalijdens onweersbuien of wanner het apparaat voor langerearendijnicht wordt gebruikt de stekker van het apparaat uit het stopcontact.
14. Laat alle reparations door gekwalificeerd onderhoudspersoneel uitvoeren. Reparatie is vereist wanner het apparaat op enigerlei wijze werk beschadigd, zoals een beschadigd netsnoor of beschadigde stekker, gemorste vloeistof voorwerpen die in het apparaat zijn gevallen, blootstelling van het apparaat aan regen of vocht, abnormale werking van het apparaat of als het apparaat is gevallen.

Haal de stekker van het apparaat uit het stopcontact en laat reparationsuitvoeren door gekwalificeerd onderhoudspersoneel in de volgende situations:

A. Wanner het netsnoer de stekker is beschadigd,
B. Als er vloeistof is gemorst of voorwerpen in het apparaat+zijn gevallen,
C. Als het apparaat aan regen of water is blootgesteld,
D. Als het apparaat Niet normala Werkt bij het opvolgen van de bedieningsinstructures. Pas alleen die besturingen aan die door de bedieningsinstructures worden gedekt, omdat onjuiste aanpassing van andere besturingen tot schade kan leiden en het vaak veel werk door een gekwalificeerde technicus vereist om het apparaat in de normale bediening terug te zetten.
E. Als het apparaat op enigerlei wijze is geallen of beschadigd en
F. Het apparaat duidelijk afwijkend presteert, duidt dit op een defect en moet het apparaat worden gerepareerd.

1. Binnendringen van vloeistoffen en voorwerpen

Duw nooit voorwerpen van welke aard dan ook via openingsen in het apparaat. Deze kunnen gevaarlijke spanningspunten aanraken of onderdelen kortsluiten, wat brand of een elektrische schok tot gevolg kan hebben.

Het apparaat mag Niet worden blootgesteld aan druppels of spetteren voorwerpen bevuld met vloeistoffen, zoals vazen, mogen Niet op het apparaat worden geplaatst.

Plaats geen kaarsen of andere brandende voorwerpen bovenop deze unit.

1. Batterijen

Houd aktijd rekening met milieukwesties en volg de lokale regelgeving bij het weggooien van batterijen.

1. Zorg voor voldoende ventilatie wanner u het apparaat inbouwt, zoals in een boekenkast ofrek.

Laat 15 cm ruimte vrij aan de bovenzijde en zijkanten en 15 cm aan dechterzijde. De achterrand van de plank ofplaat boven het apparaat moet op 15 cm afstand van het Achterpaneel of de muur worden geplaatst, waardoor een tunnelachtige opening ontstaat om de warme lucht te lately ontsnappen.

Voorzorgsmaatregelen

1. Opnameauteursrecht—Tenzij het alleen voor persoonlijk gebruik betreft, is het opnemen van auteursrechtelijk beschermd materiaal zonder de toestemming van de auteursrechtthebbende onwettig.

2. Lichtnetzekering—De lichtnetzekering in de unit is Niet door de gebruiker te repareren. Raadpleeg uw Onkyo-dealer als u de unit nicht kunt inschakelen.

3. Verzorging—Stof de unit regelmatig in+zijn geheel met een zachte doek af. Gebruik voor het verwijderen van hardnekkige vlekken een zachte vochtige doek met een oplossing van een mild reinigingsmiddel en water. Maak nadien de unit onmiddelijk droog met een schone doek. Gebruik geen ruwe doeken, verdunningsmiddelen, alcohol of andere chemische oplosmiddelen. Deze kuren de afwerking beschadigen of de paneelbeletterting verwijdersen.

LEES EERST DE VOLGENDE PARAGRAF AANDACHTIG DOOR, ALVORENS DE STEKKER VAN DE UNIT VOOR HET EERST IN HET STOPCONTACT TE STEKEN. Uitgangsspanningen van hetlichtnet variieren van land tot land. Zorg ervoor dat de spanning in uw gezeb aan de spanningsvereisten voldoet zoals afgedrukt op het中断paneel van de unit (bjyv. AC 200-240V, 50/60 Hz of AC 120V, 60 Hz). De stekker van delichtnetadapter worden gebruikt om de unit van de lichtnetstroombron los te koppelen. Zorg ervoor dat de stekker te allen tijde maar voor gebruik (gemakkelijk toegankelijk) is. Door het indrukken van de ON/ STANDBY-knop om de Stand-by-modus te selecteren, worden de stroom Niet volledig afgesloten. Verwijder de stekker van delichtnetadapter uit het stopcontact, indien u van plan bent het apparaat voor langerearend hetgebruiken.

5. Gehoorverlies voorkomen Attentie

Overmatige geluidsdruk van oordopjes en hoofdtelefoons kan gehoorverlies verroorzaken.

6. Batterijen enblootstelling aan warmte Waarschuwing

Batterijen (batterijpakket of geinstalleerde batterijen) mogen nicht worden blootgesteld aan overmatige warmte, zoals zonlicht, vuur of ieits dergelijks.

1. Raak deze unit nooit met natte handen aan—Hanteer deze unit of bijbehorende lichtnetadapter nooit wonneer uw handen nat of vochtig়n. Als er water of elke andere vloeistof de unit binnendringt, LASTEZ dan nakijken door uw Onkyo-dealer.

8. Opmerkingen over het hanteren

• Als u deze unit moet vervoeren, gebruik dan het originele verpakkingsmaterialiaal om het apparatusat in te pakken zoals ten tijde van de aankoop.

• Laat rubberen of plastic items nicht te lang op deze unit liggen, sondern deze markeringen op de behuizing können veroorzaken.

• Bij langdurig gelebruik können de boven- enchyterpanelen van de unit warm worden. Dit is normalaal.

• Als u deze unit voor langereijd Niet gebruikt, is werkig bij de eerstvolgende keer inschakenen Niet gegarandeerd, dus gebruik het apparaat regelmatig.
• Verwijder alle disks en schakel de stroom UIT wonneer u klaar bent met het gebruik van deze unit.

9. Deze unit installeren

• Installee deze unit in een goed geventileerde plaats.
• Zorg voor voldoende ventilatie rond dit apparaat, vooral als het in een audioreik is geinstalleerd. Als de ventilatie onvoldoende is, kan de unit oververhit raken, wat tot storing leidt.
• Stel deze unit Niet bloot aan direct zonlicht of een warmtebron, odomat de internet temperatuur kan toenemen wat de levensduur van de optische pick-up verkort.
• Vermijd vocht en stoffigeplaatsen enplaatsen onderhevig aan trillingen van luidsprekers.
• Plaats de unit nooit bovenop of direct boven een luidspreker.
• Installer deze unit horizontal. Gebruik het apparaat nooit op de zijkant of op een hellend oppervlak, waar dit een storing kan veroorzaken.

• Als u deze unit nabij een television, radio de videorecorde installeert, kan dit van invloed zich op de beeld- en geluidskwaliteit. Verplaats这家伙uit de buurt van deDTV, radio de videorecorda als dit zich Voordoet.

• Een duidelijk beeld verkrijgen—Deze unit is een hightech precisieapparaat.

Als de lens op de optische pick-up of het diskrivemechanisme vuil worden of versleteen raakt, kan dit van invloed zijn op de beeldkwaliteit. Om de Beste beeldkwaliteit te handhaven is het raadzaam regelmatige inspectie en onderhoud (reiniging of vervanging van versleteen onderdelen)uit te voeren bij elk 1.000 bedrijfsuren, afhankelijk van de bedrijsomgeving. Neem voor meer informatie contact op met uw Onkyo-dealer.

11. Vochtcondensatie

Vochtcondensatie kan deutsche unit beschadigen.

Lees het volgende aandachtig door:

Vocht kan op de lens of de optische pick-up, één van de belangrijkste onderdelen in de unit, condenseren.

Vochtcondensatie kan zich in de volgende situatuies voordoen:
- De unit worden van een koudeplaatsaar een warmeplaats verplaatst.
- De verwarming is ingeschakeld of koude lucht van een airconditioner komt in contact met de unit.
- In de zomer wanner deze unit van een airconditioned kamer waar een warme en vochtige ruimte worden verplaatst.
- De unit in een vochtige ruimte worden gebruikt.
- Gebruik deze unit Niet waar waar de mogelijkheid van vochtcondensatie zich kan voordoen. Dit kan uw disks en bepalde onderdelen in deze unit beschadenig.

Haal de stekker van de lichtnetadapter uit het stopcontact en laat de unit twee tot drie uur in een ruimte met kamertemperatuur staan, als condensatie zich voordoot.

Voor Europese modellen

Hierbij verkaart ONKYO SOUND & VISION CORPORATION dat het toestel I SBX-200 in overeenstemming is met de essentièle eisen en de andere relevante bepalin-gen van richtlijn 1999/5/EG.

Onkyo garandeert geen Bluetooth-compatibleit:tussen het SBX200-system en alle Bluetoothapparaten.

Raadpleeg de documentatie en dealer van het apparaat voor compatibilititeitussen het SBX-200-systeem en andere apparaten met Bluetooth-technologie. In bepalde landen können er beperkende befalingen gelden voor het gebruik van Bluetooth-apparaten. Vraag dit na bij uw lokale overheden.

Het Bluetooth®-woordmerk en logo's zijn geregistreerde handelsmerken die eigendom zich van Bluetooth SIG, Inc. en elk gebruik van dergelijk merken door Onkyo is onder licentie. Overige handelsmerken en handelsnamen zich van hun respectieve eigenaars.

Lees het typeplaatje aan de onderzijde van het systeme voor toegepast vermogen en overige verilgheidsinformatie.

QID:BO18248

iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle en iPod touch+zijn handelsmerken van Apple Inc., geregistereerd in de VS en ander landen.

"Made for iPod", "Made for iPhone" en "Made for iPad" betekenen dat een elektronisch accessoire werd ontworpen voor specifieke aansluiting op respectievelijk iPod, iPhone of iPad en door de ontwikkelaar isGPCertificerd om aan de prestatienormen van Apple te voldoen. Apple is Niet aansprakelijk voor de werkung van het apparaat of de naleving van veiligheidsnormen en regelgevingen.

Merk op dat het gebruik van dit accessoire met iPod, iPhone of iPad van invloed kan zijn op de draadloze prestaties.

Batterij nicht weggooien, maar inleveren als KCA.

ATTENTIE

- Juiste installmentie

• Installeer het system op een plaat die waterpas, droog en Niet te heet en Niet te koud is. De geschikte temperatuur ligtussen 5^ en 35^ .
• Installeer het system op een locatie met voldoende ventilatie om interne warmteontwikkeling in de unit te voorkomen.
• Laat voldoende afstand:tussen het systeme en de teileisie.
• Houd het systeme uit de buurt van de televisione om interferentie met de televisione te vermijden.

ATTENTIE

- Juiste ventilatie

Om gevaar voor een elektrische schok en brand te vermijden en schade te voorkomen,plaats het apparaat als volgt:

Voorzijde: geen obstakels en volderoende ruimte.

Zijden/bovenzijde/achterzijde: er mogen geen obstakels worden geplaatst in de zones die door de onderstaande afmetingen worden aangeduid.

Onderzijde: plaats op een vlakke en stabiele ondergrond.

Vooranzicht:
Zijaanzicht:

Contents

Aandeslag 7

Pakketinhoud 7
Deafstandsbediening gebruiken. 7
De batterijen installeren/ervangen 7
De lichtnetadapter aansluiten 8

Systeemoverzicht 8

Voorpaneel. 8
Zijpaneel 9
Afstandsbediening 9

Vanaf iPod afspelen 10

Een iPod op de unit plaatsen 10
Naar een iPod luisteren 11
Een iPod opladen 11

Via Bluetooth afspelen 12

De app downloaden 12
Naar audio op een Bluetooth-apparaat luisteren. 12

Afspelen vanaf optionele componenten 13

Problemen oplossen 14

Specificatie 15

Pakketinhoud

Controller of de volgende inhoud van het pakket volledig is:

Hoofdunit

Afstandsbediening

Lichtnetadapter

Netsnoer

Kussentjes voor iPad

• In de fabrik is een lithium knoopelbatterij CR2025 in de afstandsbediening geplaatst.

Deafstandsbediening gebruiken

Verwijder voor gebruik de beschermlaag op de batterij.

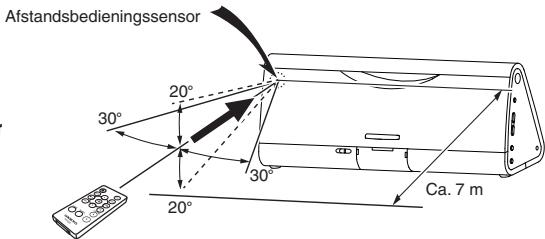

Richt de

afstandsbediening op de afstandsbedieningsensor op de voorste lens binnen een afstand van circa 7m

Beschermlaag
batterij

ATTENTIE

Lees de volgende instructie en hanteer de afstandsbediening op juiste wijze om een möglichke storing te voorkomen.

• Laat de afstandsbediening Niet vallen en stel de afstandsbediening Niet bloot aan stoten.
• Mors geen water of andere vloeistoffen op de afstandsbediening.
• Plaats de afstandsbediening Niet op een nat voorwerp.
• Plaats de afstandsbediening Niet in direct zonlicht of in de buurt van overmatige hittebronnen.

De batterijen installeren/ervangen

ATTENTIE

Gevaar voor ontploffing indien de batterij onjuist is geplaatst.
Vervang alleen voor een zelfde of gelijkwaardig type batterij.

1. Druk samen en trek om de vergrendeling van het batterijdeksel los te make. Door de uitsparingen terug in de wand teplaatsen,kest u de batterijklep met uw nagels verwijderen.
2. Leg de polariteit op de lithiumcel op een lijn met het plusteken (+) op de batterijlade.
3. Schuif de lade met neue batterij in het batterijvak totdat u een klikgeluid hoort.

WAARSCHUWING

-Bij het gebruik van de batterij

• Bewaar de batterij op een plaats buiten het bereik van kinderen. Als een kind per ongeluk de batterij inslikt, raadpleeg ommiddelijk een arts.
• Herlaad de batterij Niet, sluit de batterij Niet kort, demonteer of vermaw de batterij Niet en gooi de batterij Niet in vuur. Deze dingen+kunnen ervoor zorgen dat de batterij hette afgeeft, scheurt of een brand verooorzaakt. Laat de batterij Niet,achter met andere metaalhoudende materialen. Dit kan ervoor zorgen dat de batterij hette afgeeft, scheurt of een brand verooorzaakt.
• Wikkel de batterij in tape en isoleer deutsche wonneer u de batterij weggoit of bewaard, anders kan de batterij洵 aufgeben, scheuren of een brand verooorzaken.
• Prik Niet in de batterij met een pincet of vergelijkbaar gereedschap. Dit kan ervoor zorgen dat de batterij hxte afgeeft, scheurt of een brand veroorzaakt.
• Dit product bevat een lithium CR-knoopelbatterij die perchloraatmeteriaal bevat, zodate speciale behandeling van toepassing kan zich.

OPMERKING

• Verwijder de batterij uit de afstandsbediening als u deze voor langerearendiet NietGaat gebruiken.Dit om schade te voorkomen die door lekkege en roest kan wordenveroorzaakt.

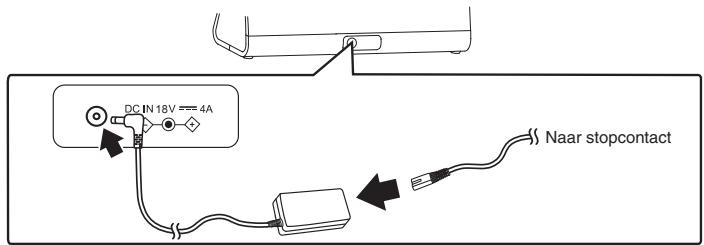

De lichtnetadapter aansluten

WAARSCHUWING

Gebruik alleen delichtnetadapter die is meegeleverd met de unit.

• Zorg ervoor dat voeding van het stopcontact overeenkomt met de 100-240V, 50/60Hz voeding van de unit alvorens een verbinding tot stand te brengen.

1 Steek de stekker van de Lichtnetadapter in de DC IN-jack van de unit.
2 Steek één uiteinde van het netsnoor in het uiteinde van de lichtnetadapter en het andere einde in een stopcontact nadat alle andere verbindingen zijn voltooid.

Systeemoverzicht

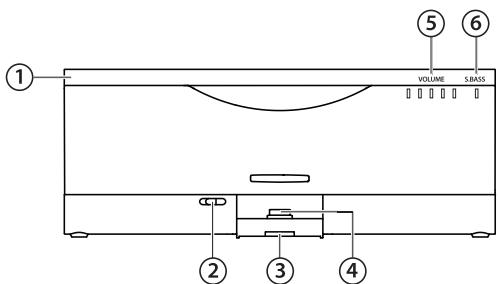

Voorpaneel

1. Handvat
2. Schakelaar dockinglade (SLIDE TO CLOSE)

Verschuif de schakelaar om de dockinglade te sluiten.

1. Bronindicator

Brandt wanner eén van de bronnen is geseleerd.

Wit: iPod-modus

Blauw: Bluetooth-modus

Groen: LINE IN-modus

Vijf niveaubalken gaan één voor één aan/uit wanner u het volume verhoogt/verlaagd. De verlichting knippert wanner het geluid wordenuitgeschakeld.

1. S.BASS-indicator

Brandt wanner de superbas worden geactiveerd.

Geen: UIT

Groen: Superbas 1

Oranje: Superbas 2

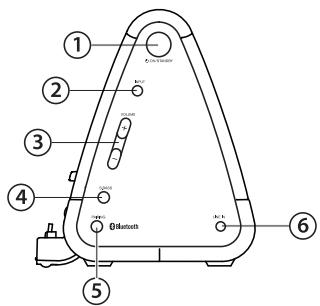

Zijpaneel

1. ON/STANDBY-knop
2. INPUT-knop

Schakel tussen iPod, Bluetooth en LINE IN modi.

1. VOLUME-knoppen

Houd ingedrukt om het volume te verhogen of te verlagen.

1. S.BASS-knop

Activateer superbas 1 of superbas 2 geluideffect.

1. PAIRING-knop

Breng een Bluetooth-verbinding tot stand met een Bluetooth-ingeschakeld apparaat.

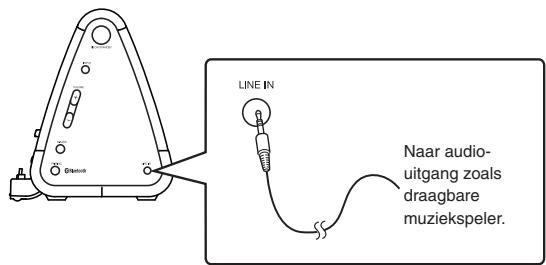

1. LINE IN-jack

Voor het aansluiten van een extern audio-apparaat met behulp van een stereo mini (niet meegeleverd).

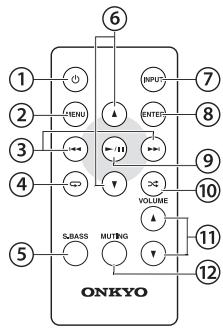

Afstandsbediening

1. (On/Stand-by)-knop

Schakelt tessen stand-by-modus en voeding-ingeschakeld-modus.

1. MENU-knop (alleen voor iPod-modus)
   Keer terug maar het vorige menu in iPod-weergave.

2. (Vorige)/ (Volgende)-knop Gaaar de vorige/volgende track in iPod. Voor snel achechteruit/snel vooruit, hou ingedrukt tijdens het afspelen.

3. (Herhalen)-knop (alleen voor iPod-modus)

Selecteer om een track of alle tracks te herhalen.

1. S.BASS-knop

Activateer superbas 1 of superbas 2 geluideffect.

1. (Omhoog)/ (Omlaag)-knop (alleen voor iPod-modus) Verplaats de cursor omhoog of omlaag in iPod-modus.
2. INPUT-knop

Schakel tessen de iPod, Bluetooth en LINE IN-modi.

1. ENTER-knop (alleen voor iPod-modus)

Bevestig een selectie in iPod-modus.

1. /II (Afpelen/Pauze)-knop

Een track afspelen/pauzerenijdens het luisteren maar een track.

1. (Shuffle)-knop (alleen voor iPod-modus)

Selecteer de shuffle-modus verwijl de iPod aftspeelt.

1. VOLUME + / - knop

Druk in om het volumeniveau te verhogen (+) of te verlagen (-).

1. MUTING-knop

Schakel het geluid UIT. Druk opnieuw om de geluidsuitvoer te herstellen.

De VOLUME-indicators knipperen wonneer het geluid isuitgeschakeld.

OPMERKING

Bevestig de kussentjes voor de iPad (meegeleverd) wonneer u de iPad gezruikt.

Bewaar de kussentjes op een plaatsbuten het bereik van kinderen. Raadpleeg onmiddelijk een arts, als een kind per ongeluk de kussentjes inslikt.

Een iPod op de unit plaatsen

• Compatiblele iPod/iPhone/iPad-modellen:

Gemaakt voor:

iPod touch (1e, 2e, 3e en 4e generatie)

iPod classic,

iPod nano (2e, 3e, 4e, 5e en 6e generatie)

iPhone 4, iPhone 3GS, iPhone 3G, iPhone

iPad 2, iPad

1 Druk op PUSH TO OPEN op de dockinglade aan de voorzijde van de unit om te openen.

2 Plaats uw iPod op de lade. Zorg ervoor dat de connectorstekker van de unit stevig in de connectorpoort van de iPod is geplaatst.

iPod-connector

OPMERKING

• Als er ruimte worden vrijgelaten:tussen de dockinglade en het plaatsingsoppervlak, kan er door teveel kracht schade worden veroorzaakt. Open de dockinglade volledig totdat het vlak blijft langs het plaatsingsoppervlak.
• Verwijder de behuizing of afdekking van uw iPod alvorens het op de lade teplaatsen om een stabiele verbinding tot stand te brengen.

ATTENTIE

• Laat de unit nicht voorover leunen wanner de dockinglade geopend is. Wanner de dockinglade Niet worden gebruikt,kest u de lade better sluiten om schade te voorkomen.

Schakel SLIDE TO CLOSE in de richting van de pijl en sluit de lade.

OPMERKING

• Houd bij hetplaatsen of verwijderen van de iPod, de iPod onder bezelfde hoek als die van de connector op deze unit en draai of buig de iPod Niet,ondat de connector beschadigd kan raken.
• Draag de unit Niet met een iPod op de dockinglade geplaatst. Dit kan een storing veroorzaken.
• Houd de dockinglade stevig vast bij hetplaatsen of verwijderen van de iPod.
• Pauzeer het afspelen alvorens de iPod los te koppelen.
• Als de batterij van uw iPod bijna leeg is, laad deze eenijdje op alvorens in gebruik te nemen.
• En iPod werkkt alleen wonneer deze is ingeschakeld. Zorg ervoor dat de iPod is ingeschakeld alvorens in gelebruik te nemen.

Naar een iPod luisteren

1 Druk op de " ① "knop om de unit in te schakelen.
2 Druk op de INPUT-knop op de unit of afstandsbediening om maar de iPod-modus te schakelen als de unit Niet in de iPod-modus staat.

• De bronindicator wordt wit.

3 De track begint automatisch met afspelen.

Een iPod opladen

De iPod kan door de unit worden opgeladen werwijl hij is aangesloten aan een stopcontact.

• Het opladen begint wanner de iPod op de dockinglade is geplaatst.
• De laadstatus verschijnt in het scherm op de iPod.

• Zorg ervoor dat de lichtnetadapter op de unit is aangesloten.

• De iPod is opgeladen ongeacht de geselecteerde geluidsbron op de unit.

• Zie de instructatiehandleiding van de iPod voor meer informatie over het opladen van de iPod.

OPMERKING

voor de verzorging van uw iPod

• Raak de pennen van de iPod-aansluiting of de connectorpennen Niet direct aan. Het kan schade aan het connectordeel veroorzaken.
• Update uw iPod-software waar de{nieuwste versie als de iPod Niet juist aftspeelt. Kijk op de Apple-website http://www.apple.com voor meer informatie over het updaten van uw Ipod.
• Afhankelijk van het type en de generatie van de iPod is möglichk dat u de iPod Niet kut opladen met deze unit. In dit geval moet u de unit op ON zetten voor het correct opladen van de iPod.
• iPod is een handelsmerk van Apple Inc., geregisteerd in de VS en andere landen.
• iPhone is een handelsmerk van Apple Inc.
• iPad is een handelsmerk van Apple Inc.
• Wijল Niet aansprakelijk voor verlies of schade aan iPod dat möglich voortkomt uit het gebruik van dit product.
• Geluidsvervorming kan zich voordoen bij het afspelen van audiobronnen met hoge opnameniveauaus. Wanner verrorming zich voordoet, is het raadzaam de equalizer van de iPod uit te schakelen. Zie de instructiehandleiding van de iPod voor meer informatie over het bedieren van de iPod.

De app downloads

We hebben een app ontwikkeld om u volledige controle over uw iPad/iPhone/iPod touch te Geven tijdens het afspelen van audio via de draadloze Bluetooth-verbinding. Download de Gratis app.

• Ondersteunde versie besturingsystem: 4.0 of hoger

Nadat u een Bluetoothverbinding:tussen uw iPad/iPhone/iPod touch en de SBX-200 heeft opgebouwd, za er een melding worden weergegeven op uw iPad/iPhone/iPod touch. Volg de aanwijzingen op het scherm om unsere app te installereren, als u deze wilt installereren. Wanner de installmentie is voltooid,kestu de weergave vanaf uw iPad/iPhone/iPod besturen.

Naar audio op een Bluetooth-apparaat luisteren

OPMERKING

• Als uw mobiele telegram het A2DP-protocol ondersteunt, worden de muziek via de unit afgespeeld.
• U=knt een Bluetooth-verbinding tot stand brengen met een mobiele telegram, een iPod of alle andere Bluetooth-ingeschakelde apparaten.

1 Druk op de "O"-knop om de unit in te schakelen.
2 Druk op de INPUT-knop om waar de Bluetooth-modus te schakelen. De bronindicator worden blauw.

3 Druk op de PAIRING-knop op de unit om de unit in de koppelen-modus te zetten.

• De koppelingsindicator begint in een snel tempo te knipperen.
• Als u de PAIRING-knop langer dan 2 seconden indruktijdens het koppelingsproce, worden de bewerking geannuleerd.

PAIRING-knop

4 Gedurende deutsche periode kurz u binnen een bereik van 10 m de mobiele telefoo, iPod of het Bluetooth-ingeschakelde apparaat met de unit koppelen.

• Raadpleeg de gebruikershandleiding van het Bluetooth-ingeschakelde apparaat voor meer informatie over de Bluetooth-verbinding.
• De unit werkt möglichk nicht normalaal, afhankelijk van de omstandigheden, ook al is de unit binnen het bereik van 10m geplaatst. Plaat in dergelijkke gezallen het Bluetoothingeschakelde apparaat zichter bij de unit en voer de bewerking opnieuw uit.

5 Zodra de unit is gedetecteerd en de naam "SBX-200" op het scherm van uw Bluetooth-ingeschakelde apparaat verschijnt, selecteer het "SBX-200." Toets "1234" in, als een prompt maar een wachtwoord vraagt.

• De koppelingsindicator begint nsel te knipperen om aan te duiden dat de unit en uw apparaat in de verbindingsmodus+zijn gezet.
• Wanner een Bluetooth-verbinding succès vol tot stand is gebracht, blij de indicator ononderbroken branden.

6 Selecteer de gewenste muzzlek en druk op de /II -knop op uw apparaat. De unit start automatisch het afspelen van de audio.

• Voer bovenstaande stappen 2 tot 5 opniew uit als de koppelingsindicator na twee minuten knipperen ononderbroken brandt. Dit betekent dat het koppelen is mislukt.

OPMERKING

Als er geen geluidsuitvoerplaatsvindt, al is het koppelen succesvol uitgevoerd, raadpleeg dan de gebruikershandleiding van het Bluetooth-ingschakelde apparaat en selecteerervolgens de "SBX-200" als het audiouitvoerapparaat.

ATTENTIE

De iPod speelt möglichk geen geluid af als u INPUT indrukt om de stand te veranderen aan iPod, terwijl de iPod, reeds geplaatst op het docking station, verbonden is met bluetooth. (De bronindicator worden wit.)

Start in dit geval de muziekapplicatie op de iPod op, raak het -teken op het scherm aan en kies "Dock Connector" om het geluid correct af te spelen.

Afspelen vanaf optionele componenten

Met een optionele component, zoals een draagbare muziekspeler, kurz u via de luidsprekers van deze unit van uw muzzlek genieten. Zorg ervoor dat u eerst de stroom van elk component uitschakelt alvorens u verbindingen tot stand brengt. Raadpleeg voor meer informatatie de instructiehandleiding van de aan te sluiten component.

1 Sluit de LINE IN-jack aan de zijkant van de unit met behulp van een audiokabel (niet meegeleverd) op de line out-jack van een externe component aan.
2 Schakel de aangesloten component in.
3 Druk op de ^ -knop om de unit in te schakelen.
4 Druk herhaaldelijk op de INPUT-knop om maar de LINE IN-modus te schakelen. Het geluid van de aangesloten component worden via de luidsprekers van deze unit uitgevoerd.

• De bronindicators worden groen.

• Druk met behulp van bijvoorbeeld en dun stokje op de Reset-knop, welke zich in de Reset-gegraveerde smalle uitsparing aan de onderzijde van deze unit bevindt.
• Haal de stekker van het netsnoeruit het stopcontact, wacht 10 seconden of langer en steek de stekker opnieuw in het stopcontact.
• Druk herhaaldelijk op de INPUT-knop om maar de LINE IN-modus te schakelen (de bronindicator brandt groen) en houd de (Herhalen)-knop ingedrukt op de afstandsbediening terwijl de unit AAN is.

De unit worden plotseling uitgeschakeld.

• De unit heeft een energiabesparende functie. De unit gaat in de volgende situatuies automatisch maar de stand-by-modus.

• Geen geluidsuitvoer en geen handelingen gedurende longer dan 10 minutes in de iPod-modus or Bluetooth-modus.

• Geen signaalinvoer gedurende langer dan 10 minutes in de LINE IN-modus.

Schakel in dergelijkke gevallen de unit opnieuw in (ON) en spel de audio af.

• Zorg ervoor dat de stekker van het netsnoer stevig in het stopcontact is geplaatst. (P. 8)

De knuppen op de unit werken nicht.

• Verwijder en sluit delichtnetadapter opnieuw aan en schakel de unit opnieuw in. (P. 8)

Er is geen geluidsuitvoer.

• Controller of het volume van de op de unit aangesloten iPod/het externe apparaat is ingesteld op het laagsteiveau.
• Zorg ervoor dat het geluid Niet is uitgeschakeld. (P. 9)
• Pas de VOLUME + / - knappen op de afstandsbediening of unit aan. (P.9)

Er kommt geen audio uit de iPod.

• Zorg ervoor dat de iPod stevig is aangesloten. (P. 10, 11)

iPod-bewerking worden nicht uitgevoerd.

• Zorg ervoor dat de iPod stevig is aangesloten. (P. 10, 11)
  Herstart de iPod.

De iPod kan nicht worden opgeladen.

• Zorg ervoor dat de iPod stevig is aangesloten. (P. 10, 11)
• Zorg ervoor dat de stekker van het netsnoer stevig in het stopcontact is geplaatst. (P. 8)

Bluetooth-verbinding kan nicht tot stand worden gebracht.

• Indien de verbinding is mistrukt, bij het voor het eerst tot stand brengen van een Bluetooth-verbinding:tussen de unit en uw apparaat, moet u het apparaat uitschakelen en opnieuw inschakelen om de apparaatnaam te wissen en de verbinding opnieuw tot stand te brengen. (P. 12, 13)

De dockinglade kan nicht worden gesloten.

• Schakel de SLIDE TO CLOSE in de richting van de pijl. (P. 10)

De afstandsbediening werkt nicht.

Zorg dat de batterij juist is geplaatst. (P.7)
- Vervang de batterij in de afstandsbediening door een neue, als deutsche zwak is. (P. 7)
- Ga dichter maar de unit bij het gebruik van de afstandsbediening. (P. 7)

Specificatie

■Algemeen

Uitgangsvermogen (IEC): 2 kanalen × 20 W bij 6 Ohm, 1 kHz, 2 kanalen bij 1% .

Voeding: AC 100 - 240 V, 50/60 Hz

Stroomverbruik: 27 W

Stroomverbruik zonder

geluid: 4,8W

Stroomverbruik

stand-by: 0,3 W

Afmetingen: 450mm (B) × 176mm (H) × 131mm (D)

Gewicht: 3,5 kg

Dempingsfactor: 15 (voorzijde, 1 kHz, 8 Ω)

Luidsprekerimpedantie: 6

Luidsprekeruitgangen: Interne luidspreker 2-kan.

Type: Full-range Bass-Reflex

Unit: 10,5 cm kegel

Bluetooth

Versie: 2.1 + EDR

Profiel: A2DP 1.2, AVRCP 1.0

Ontwerp en specificaties zijn zonder voorafgaande kennisgeving onderhevig aan wijzigingen.

Hierbij verkaart ONKYO SOUND & VISION CORPORATION dat het toestel I SBX-200 in overeenstemming is met de essentiële eisen en de andere relevante bepalin-gen van richtlijn 1999/5/EG.

Afgedankte elektrische en elektronische apparatuur (Heeft alleen betrekking op de EU-lidstaten)

Het symbol beteKent dat deze apparatuur geschienen ingeleverd moet worden bij afdanking. Er bestaat een geschieren inzamelingssysteme voor afgedankte elektrische en elektronische apparatuur. Neem voor meer informatie, onder andere over de gemeentelijke inzamelpunten, contact op met uw gemeente, of met de winkel waar u dit product kocht. Door een juiste wijze van afdanking en inzameling is verzekerd dat afgedankte elektrische en elektronische apparatuur op een geschikte manier worden gerecycleden hergebruikt. Dit voorkomt mogelijk schade aan het milieu en de volksgezondheid en LAST natuurlijke hulpbronnen in stand.

De volgende informatie geldt alleen voor EU-lidstaten.

Als de batterij meer lood (Pb), kwik (Hg) en/of cadmium (Cd) bevat dan door de batterijrichtlijn (2006/66/EC) toegestaan, moeten de betreffende schiekundige symbolen ("Pb", "Hg" en/of "Cd") onder de doorgestreepte vuilbak vermeld staan.

Voorragen i.v.m. het weglooien van dergelijkste productenkest u terecht bij deplaatselijke milieuverenigingen of de dealer waar u het product gekocht hebct.

Pb, Hg, Cd

Pb, Hg, Cd

Svenska
