IPA8200 - Amplificateur audio YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Technologie d'amplification	Classe D
Nombre de canaux	8 canaux
Puissance par canal (4 ohms)	200 W x 8
Puissance par canal (8 ohms)	100 W x 8
Puissance en mode bridge (8 ohms)	400 W x 4
THD+N (40 Hz - 20 kHz, 1/2 puissance)	moins de 0,5 %
Rapport signal/bruit	100 dB (20 Hz - 20 kHz)
Diaphonie	moins de -60 dB
Reponse en frequence	20 Hz - 20 kHz (+0 dB, -1,5 dB)
Impedance d'entree equilibree	20 kohms
Niveau d'entree maximal	+24 dBu
Gain selectionnable	+26 dB ou +32 dB
Sensibilite fixe	+4 dBu
Filtre passe-haut interne (HPF)	OFF / 20 Hz / 55 Hz par paire
Connecteur d'entree	Euroblock equilibre, 8 paires
Connecteur de sortie	Barrette a bornes, 8 paires
Modes de fonctionnement	Stereo, Parallele, Bridge (par paire)
Alimentations internes	4 blocs separes (1 par paire de canaux)
Consommation electrique	70 W (veille), 350 W (1/8 puissance)
Tension d'alimentation	120 V ou 220-240 V, 50/60 Hz
Format rack	2U rack 19 pouces
Dimensions (L x H x P)	480 x 88 x 406,5 mm
Poids	10,5 kg

FOIRE AUX QUESTIONS - IPA8200 YAMAHA

Quelle est la puissance de sortie de l'amplificateur YAMAHA IPA8200 ?

L'IPA8200 délivre 8 x 200 W par canal sous 4 ohms, et 8 x 100 W sous 8 ohms (mesuré à 1 kHz, THD+N=1 %). En mode bridge, la puissance atteint 4 x 400 W sous 8 ohms.

L'IPA8200 est-il compatible avec des enceintes 8 ohms ?

Oui. L'amplificateur supporte les charges de 4 ohms (200 W/canal) et de 8 ohms (100 W/canal). En mode bridge, deux canaux sont combinés pour alimenter une enceinte avec 400 W sous 8 ohms.

Qu'est-ce que le mode Bridge et quand faut-il l'utiliser ?

Le mode Bridge combine deux canaux adjacents pour former un seul canal plus puissant (400 W sous 8 ohms). Il est recommandé pour les applications nécessitant plus de puissance sur moins de sorties, comme un subwoofer ou une zone principale amplifiée.

Comment fonctionne le filtre passe-haut interne de l'IPA8200 ?

L'IPA8200 intègre un HPF sélectionnable par paire de canaux avec trois réglages : OFF, 20 Hz ou 55 Hz. Ce filtre protège les haut-parleurs contre les basses fréquences excessives et réduit la distorsion. Le réglage s'effectue via les micro-interrupteurs situés sur le panneau arrière.

Quels connecteurs faut-il utiliser pour brancher les sources et les enceintes ?

Les entrées audio utilisent des connecteurs Euroblock (8 paires, entrée équilibrée). Les sorties sont raccordées sur des barrettes à bornes (8 paires). Ce type de connexion est courant en installation fixe (sonorisation de bâtiment, salles de conférence).

Comment régler la sensibilité d'entrée et le gain de l'IPA8200 ?

Le gain est sélectionnable entre +26 dB ou +32 dB via un interrupteur. Une troisième option fixe la sensibilité d'entrée à +4 dBu (sensibilité constante). Le niveau d'entrée maximal admissible est de +24 dBu.

Quels sont les avantages de la technologie Classe D pour une installation fixe ?

La technologie Classe D offre un rendement supérieur à 60 %, contre 20 à 30 % pour un amplificateur Classe AB classique. Cela se traduit par moins de chaleur dissipée, une consommation électrique réduite et un encombrement limité (2U rack, 10,5 kg) pour 8 canaux.

Que se passe-t-il si une paire de canaux tombe en panne ?

Chaque paire de canaux dispose d'une alimentation interne indépendante (4 blocs séparés au total). En cas de défaillance d'une alimentation, seule la paire concernée est interrompue. Les 6 autres canaux continuent de fonctionner normalement, ce qui sécurise les installations multizones.

Quels modes de fonctionnement sont disponibles par paire de canaux ?

Chaque paire de canaux peut être configurée en mode Stéréo (deux canaux indépendants), Parallèle (même signal sur les deux canaux) ou Bridge (deux canaux combinés en un seul canal de 400 W). Le choix se fait par micro-interrupteur sur le panneau arrière.

Quelles sont les dimensions et le poids de l'IPA8200 ?

L'amplificateur mesure 480 x 88 x 406,5 mm (L x H x P) et pèse 10,5 kg. Il s'intègre dans un rack standard 19 pouces en occupant 2U, ce qui en fait un amplificateur 8 canaux particulièrement compact.

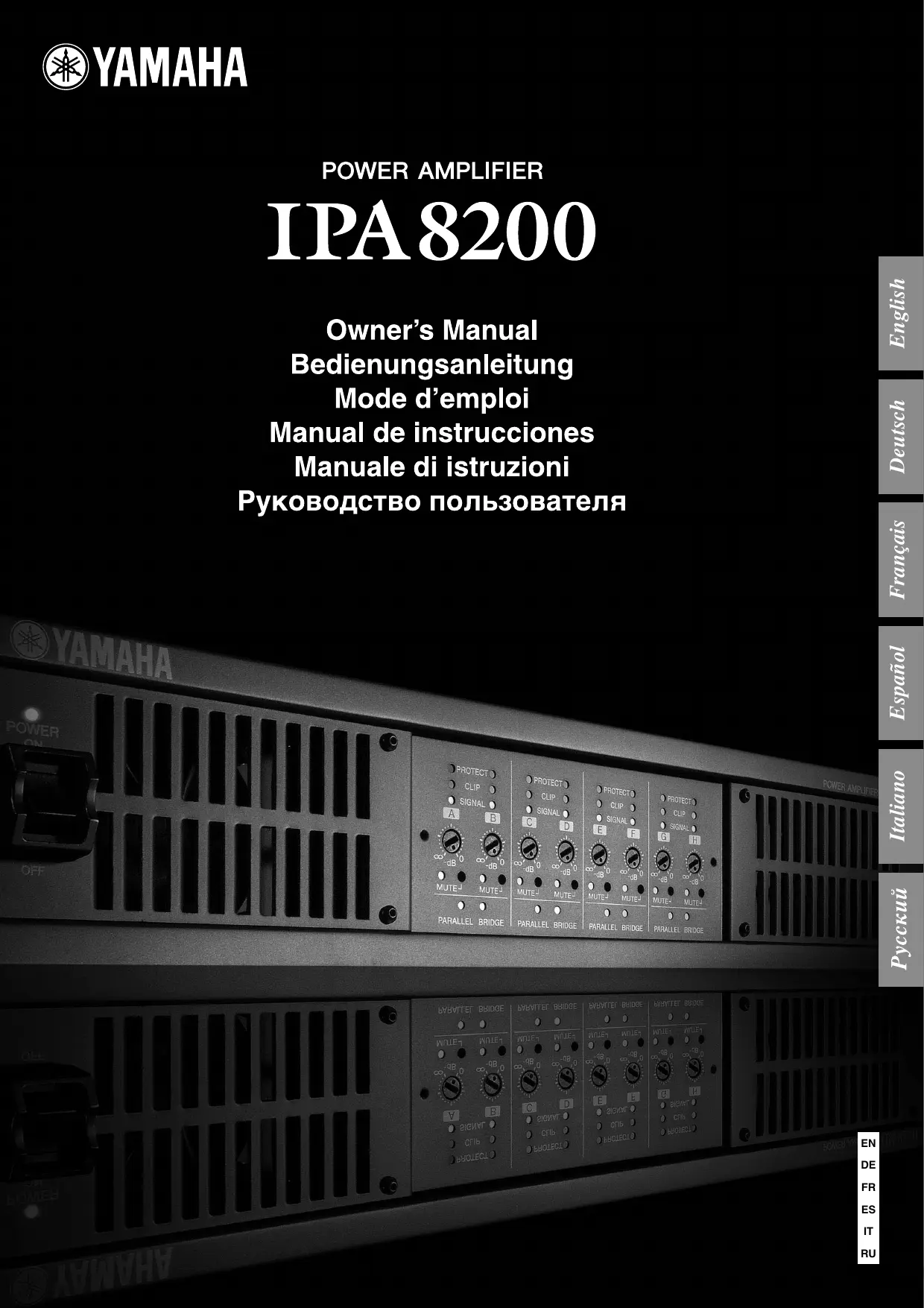

MODE D'EMPLOI IPA8200 YAMAHA

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauve-garde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Pour les professionnels dans l'Union Européenne]

Si vous souhaitez vous débarrasser des déchets d'équipements électriques et électroniques veuillez contacter votre vendeur ou fournisseur pour plus d'informations.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Pour plus de details sur les produits, veuillez-vous adresser a Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante.
