Type de produit	Hotte aspirante murale
Marque	BOSCH
Modèle	DWA 061450/02
Largeur disponible	60 cm ou 90 cm
Poids (60 cm, évacuation extérieure)	10,3 kg
Poids (60 cm, mode recyclé)	11,5 kg
Poids (90 cm, évacuation extérieure)	13,2 kg
Poids (90 cm, mode recyclé)	14,4 kg
Alimentation électrique	230 V ~ 50 Hz (selon plaque signalétique)
Longueur du câble d'alimentation	1,30 m
Diamètre du conduit d'évacuation	120 mm (section 113 cm²)
Distance minimale (cuisinière électrique)	60 cm
Distance minimale (cuisinière gaz ou mixte)	65 cm
Modes d'évacuation	Extérieur ou recyclage (avec filtre à charbon actif)
Type de montage	Mural, avec cornière de retenue pour capots de cheminée
Filtres	Filtres à graisses (amovibles)
Accessoires spéciaux	Kit de montage air recyclé (filtre à charbon actif)
Conformité	Directives CEM, DEEE (recyclage)
Matériau des capots	Acier inoxydable (avec film protecteur)
Type de fixation	Chevilles et vis (diamètre 8 mm)
Dispositif de sécurité	Volet anti-refoulement (en option pour évacuation extérieure)
Entretien	Nettoyer les filtres à graisses régulièrement ; remplacer le filtre à charbon actif en mode recyclé

FOIRE AUX QUESTIONS - DWA 061450/02 - INSTALLATION INSTRUCTIONS BOSCH

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 60 cm pour une cuisinière électrique et de 65 cm pour une cuisinière à gaz ou mixte. Si les instructions de la cuisinière spécifient une distance plus grande, celle-ci prévaut.

Comment installer la hotte en mode évacuation extérieure ?

Fixez la hotte centrée au-dessus des foyers. Utilisez un conduit d'évacuation de diamètre 120 mm, court et lisse avec le moins de coudes possible. Incorporez un volet anti-refoulement si nécessaire. Assurez-vous que l'arrivée d'air est suffisante.

Comment installer la hotte en mode recyclage ?

Le mode recyclage nécessite un filtre à charbon actif. Vous pouvez acheter le kit de montage complet auprès d'un revendeur spécialisé. Les références des accessoires se trouvent à la fin de la notice.

Quels sont les poids des différentes versions de la hotte ?

Pour une largeur de 60 cm : 10,3 kg en mode évacuation, 11,5 kg en mode recyclé. Pour une largeur de 90 cm : 13,2 kg en mode évacuation, 14,4 kg en mode recyclé.

Comment brancher électriquement la hotte ?

La tension doit correspondre à celle de la plaque signalétique. Branchez-la sur une prise murale conforme, accessible, ou prévoyez un disjoncteur normalisé pour débrancher complètement l'appareil en cas de surtension catégorie III.

Puis-je remplacer le câble d'alimentation moi-même ?

Non, la substitution du câble d'alimentation doit être effectuée par le service d'assistance technique agréé pour prévenir tout risque.

Comment fixer la hotte au mur ?

Utilisez le gabarit fourni pour marquer les emplacements des vis. Percez des trous de 8 mm, insérez des chevilles, puis vissez la cornière de retenue et accrochez la hotte. Assurez-vous que le mur soit bien plat et vertical.

Que faire des capots en acier inoxydable ?

Retirez le film protecteur avant montage. Vissez le capot supérieur à la cornière, puis placez le capot inférieur sur la hotte en alignant soigneusement. Utilisez le gabarit pour protéger les arêtes.

Comment entretenir les filtres à graisses ?

Retirez les filtres à graisses et nettoyez-les régulièrement. Réinstallez-les une fois propres. Consultez le mode d'emploi pour les instructions détaillées.

Où trouver les données électriques précises de la hotte ?

Les données techniques se trouvent sur l'étiquette des caractéristiques située à l'intérieur de l'appareil, derrière les filtres anti-graisses.

MODE D'EMPLOI DWA 061450/02 - INSTALLATION INSTRUCTIONS BOSCH

	Evacuation de l'air à l'extérieur	Umluftbetrieb
60 cm	10,3	11,5
90 cm	13,2	14,4

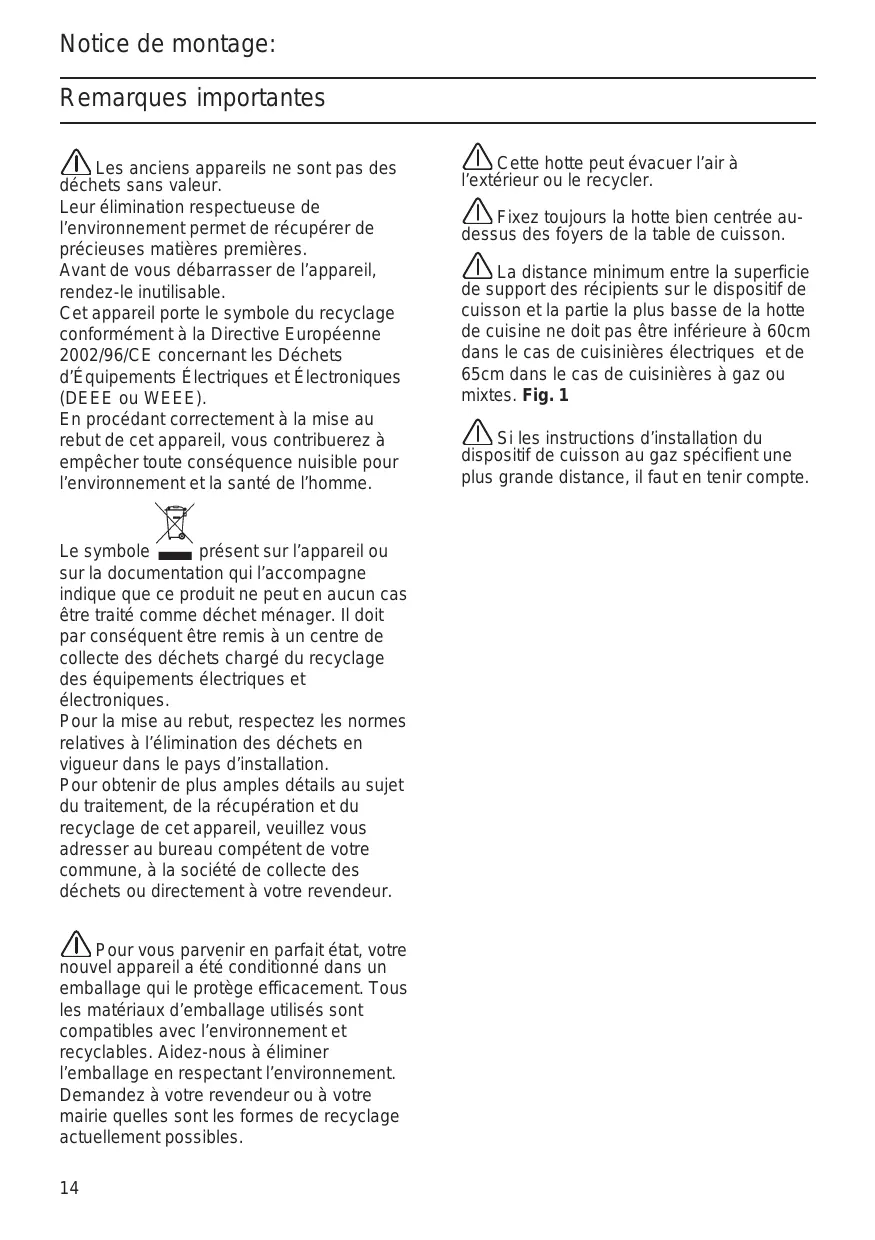

Les ancients apparèils ne sont pas des déchets sans valeur.

Leur élimination respectue de l'environnement permet de récapuerer de précieuses matières premières.

Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ——"presentsur l'appareil ou sur la documentation qui I'accompagne indique que ce produit ne peut en aucun cas etre traité comme déchet menager. Il doit par conséquent estre remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Pour vous parvenir en parfait etat,voire nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matérieliaux d'emballage utilisés sont compatibles avec l'environnement et recyclables.Aidez-nous à eliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie celles sont les formes de recyclage actuèlement possibles.

A Cette hotte peut evacuer l'air a I'extérieur ou le recycler.

Fixez toujours la hotte bien centree au-dessus des foyer de la table de cuisson.

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus bajo de la hotte de cuisine ne doit pas etre inférieure a 60cm dans le cas de cusinières électriques et de 65cm dans le cas de cusinières a gaz ou mixtes. Fig.1

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

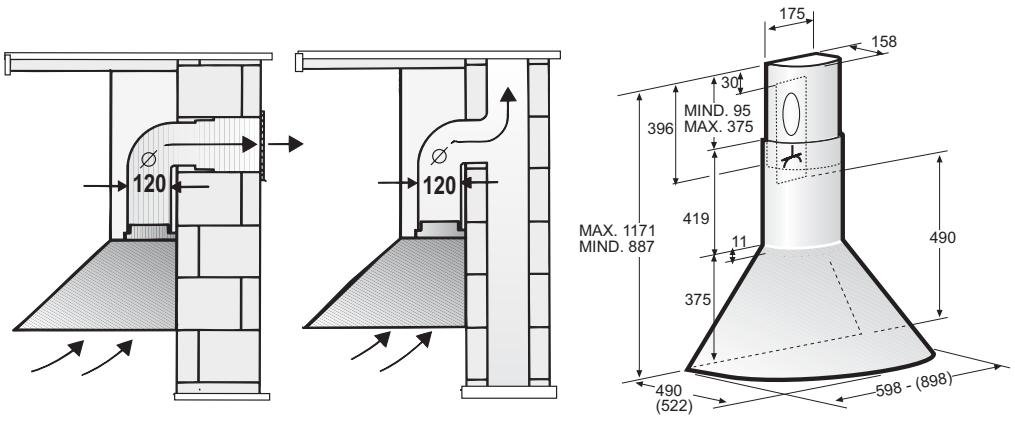

Evacuation de l'air à l'estérieur

L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement dans la ventouse téléscopique.

Si l'appareil a eté fourni sans volet anti refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.

Pour que la hotte aspirante ait le meilleur rendement, veilles à ce que:

Le conduit d'évacuation soit court et lisse.
Ilaitlemoinspossibledecoudes.
Il ait le plus fort diametre et que les coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.
Conduits de section ronde:

Nous recommendons des conduits au diamètre interieur de 120 mm.

• Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds.
• Les conduits ne doivent complomer aucun coude prononcé.

120mm = 113cm² de section.

Si les conduits ont des diamètres différents: utilisez du ruban adhési f àétancher.
Si la hotte evacue l'air a l'estérieur, veillez à ce que l'apport d'air soit suffisant.

Branchement du conduit d'évacuation Ø 120 mm: .

Fixez le conduit d'évacuation directement sur l'orifice.

Avant le montage

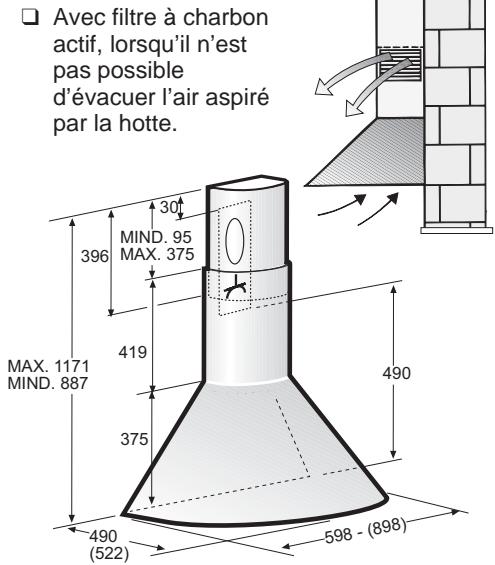

Mode Air recyclé

Avec filtre a charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiéré par la hotte.

Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.

Voutrouvezez les numérodesréférencer des accessoires correspondants à la fin de la presente notice d'utilisation.

Préparation du mur

Le mur doit être bien plat et vertical.
Utilisez des chevilles pour assurer une retenue ferme.

Poids en kg:

	Evacuation de l'air à l'extérieur	Mode Air recyclé
60 cm	10,3	11,5
90 cm	13,2	14,4

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement electrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletzousquéle cable d'alimentation soit montécorrectement.

Attention! La substitution du cable d'alimentation doit être effectuee par le service d'assistance technique autorise de formaon a prevenir tout risque.

Raccorder la hotte uniquement à une prise conforme aux normes. La prise doit être placée dans une zone accessible.

La prise doit être dotée de son propre circuit de protection.
Si après l'installation la prise n'est plus accessible, il faut prévoir un dispositif d'interruption du circuit.

Installation fixe:

L'installation fixe peut être réalisée uniquement par une personne compétente et autorisée. Prévoir un interrupteur omnipolaire avec une ouverture des contacts de minimum 3 mm, ainsi qu'un disjoncteur. Le remplacement du cable doit être effectué uniquement par le producteur, par le centre d'assistance ou par une personne compétente et autorisée pour éviter d'eventuels dangers.

Données électriques:

Les données techniques de l'appareil se trouvent sur I'etiquette des caractéristiques à l'intérieur de l'appareil derrière les filtres anti-graisses.

En cas de réparation, débrancher la hotte du circuit électrique.

Longueur du cable d'alimentation: 1,30 m.

La hotte est conforme aux directives EMC.

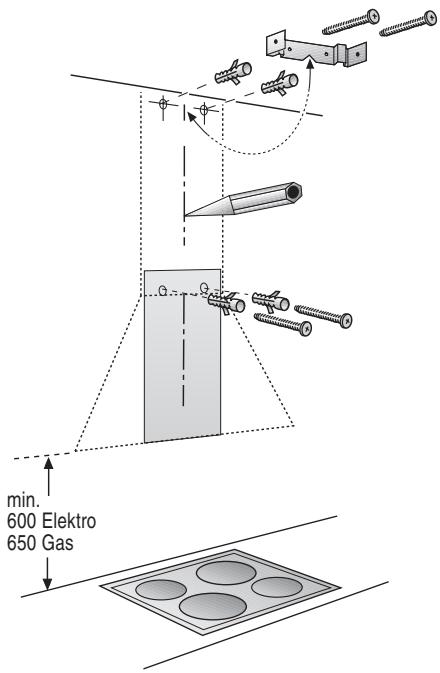

Encastrement

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

Attention! Ne pas raccorder l'appareil au circuit electrique avant que le montage ne soit complètement terminé.

Remarque: rappellez-vous que vous aurez peut-être des accessoires spéciaux à monter.

1. Retirez les filtres àGRAISSSE (voir le mode d'emploi de la hotte).

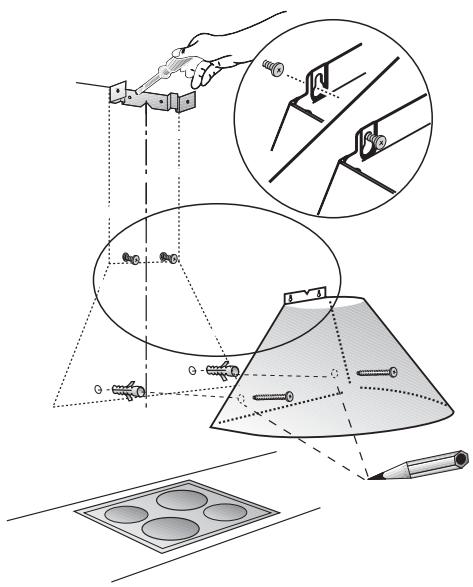

1. Sur le mur, tracez une ligne mediane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
2. A l'aide du gabarit, marquez les positions des vis sur le mur.
3. Exécuter 2 trous (8 mm de diamètre) pour le fixage de la hotte.

Exécuter 2 trous (8 mm de diamètre) pour

la cornière qui retiend les capots de cheminée -utiliser la corniere comme gabarit: il doit etre positionné en proximé du plafond de façon à ce que l'indice sur la cornière coïncide avec la ligne tracée precedemment sur le mur (voir la séquence d'installation 2).

Insérer les chevilles dans le mur.

1. Vissez la cornière qui retiend les capots de cheminée.
2. Les vis medianaes sont d'accessoire pour fixer la hotte; les visser jusqu'à 5 mm env.

1. Accrocher la hotte aspirante par les vis, ajuster la hotte aspirante en position.
2. Marquer 2 points de fixation inférieurs.

Retirer la hotte et faire 2 troughs (8 mm de diamètre) aux endroits repérés. Insérer 2 chevilles, accrocher la hotte et fixez-la définitivement avec 2 vis.

1. Raccorder la hotte aux tuyaux.
2. Effectuer le branchement électrique de la hotte.

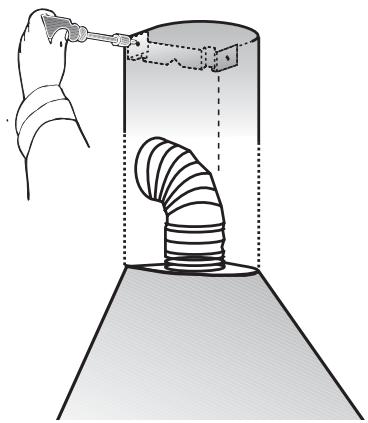

11. Version en acier inox:
