GEBRUIKSAANWIJZING DWA 061450/02 - INSTALLATION INSTRUCTIONS BOSCH

Belangrijke inlichtingen

Oude toestellen zich nicht waardeloze rommel.

Waardevol ruw materiaal kan teruggewonnen worden door oude apparaten te recycleren.

Alvorens uw oude toestel af te danken, maak het onbruikbaar.

Dit apparatus is voorzien van merkteken volgens de Europese Richtlijn 2002/96/EC inzake Afgedankte Elektrische en Elektronische Apparaten (WEEE).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u mogelijke negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen, die anders zouden+kennen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product, of op de bijbehorende documentationatie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgegeven bij een verzamelpunt voor de recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

U ontvangt Uw nieuwe toestel in beschermend verpakkingsmaterial van karton.
Al het verpakkingsmaterial is milieuvriendelijk en opnieuw bruikbaar.
We verzoeken u mee te werkken aan een beter leefmilieu door het verpakkingsmaterial op een milieuvriendelijke wijze af te danken.
We verzoeken u aan uw leverancier of aan deplaatselijke bevoegde autoriteiten inlichtingen te vragen over de wijze van afvalverwijdering.
De afzuiigkap kan gekrukt worden als afzuiigend apparaat of als recirculatie kap.
Plaats de afzuigkap altijd in het midden van de kookplaat.
De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 60cm liggen, in geval van een elektrisch fornuis en 65cm ,in geval van een gas- of gemengd fornuis.Afb.1
Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gezogen.

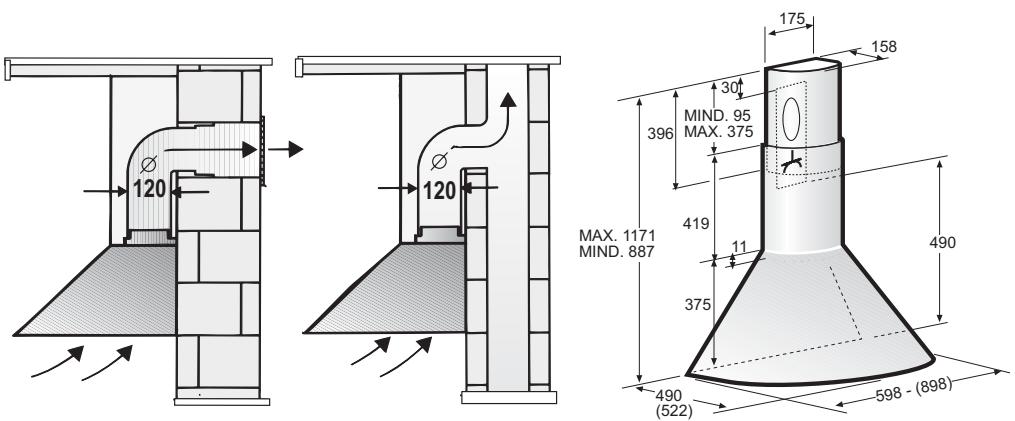

Afzuiigend apparatus

De afgezogen lucht worden aan de bovenkant\ aar buiten toe afgevoerd door een\ ventilatieschacht of direct door de\ buitenwand.

Als de kap als afzuiigend apparaat gebruikt worden, moet er een eenrichtingklep binnen de wand ventilator doos gemonteerd worden.

Indien er met de kap geen eenrichtingklep is geleverd, kan deze aangeschäft worden bij gespecialiseerde verkooppunten.

Montage van de eenrichtingklep:

Klik de eenrichtingklep in de luchtpijp.

De wee light geveerde kleppen要去 omhoog hunnen bewegen.

Indien de afgezogen lucht waar buiten wordt afgevoerd, dient er in de buitenmuur een telescopische wanddoos geplaatst te worden.

Voor een optimale werkung van de afzuigkap:
korte, rechte luchtafvoerpijp.
zo min möglich bochten in de pijp.
zo groot möglichk pijdp diameter en geen scherpe bochten in de pijp.

Indien een lange, Niet vlakke luchtafvoerpijp, met veel bochten of een tekleine pijpdiameter worden gebruikt, za de zuigcapaciteit neteer optimaal zich en er zal ook een geluidstoename zich.

Ronde pijpen:

Aanbevolen interne diameter: 120 mm

Platte afvoerpijpen要去en een internde warsdoorsnede hebben die gelijk is gesteld aan die van Ronde pijpen.

Er moeten geen scherpe bochten zijn.
Ø 120 mm ongeveer 113 cm².

• Als de pijpen verschillende diameters hebben:

Een afdichtstrip invoeren.

Voor het gebruik als afzuiigend apparaat, zorg ervoor dat er voldoende toevoer van frisse lucht is.

Een 120 mm luchtuitlaatpijp verbinden:

Monteer de pijp direct op de luchtuitlaat op de kap.

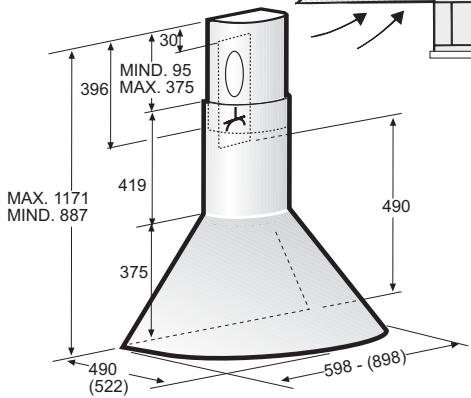

Recirculatie kap

Met actief koolstofffilter indien het gebruik als afzuiigend apparaat nicht möglichk is.

De volledige montageset is verkrijgbaar bij gespecialiseerde verkooppunten.

De overeenkomende nummers van de toebehoren zijn aan het einde van deze Gebruiksaanwijzingen te vinden.

De wand voorbereiden

De wand要去vlak en loodrecht zijn.
Vergewis u dat de wand de nodige houvast voor schroeven en pluggen kan leveren.

Gewicht in kg:

	Afzuigend apparaat	Recirculatie kap
60 cm	10,3	11,5
90 cm	13,2	14,4

We beholden ons hetrecht voor om constructie wijzigingen in het kader van de technische ontwikkeling aan te brengen.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker haeft,要去 deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze Niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

Attentie! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer of deze goed functioneert, controllerer algid of de voedingskabel goed gemonteerd is.

Attentie! De voedingskabel要去 door de bevoegde technische assistentie Dienst worden verrangen om ieder risico te voorkomen.

Koppel de kap alleen aan een stekker die voldoet aan de geldende voorschriften. De stekker要去 in een goed bereikbare plaats zitten.

De stekker要去 van een eigenebeveiligingscircuit voorzijn.
- Indien na de montage de stekker nicht更是 bereikbaar is moet er een schakelaar voor de uitschakeling ingevoerd worden.

Vaste installation:

De vaste installmentie kan uitsluitend door een bevoegde en erkende persoon uitgevoerd worden.

Plaats een meerpolige schakelaar, met een opening:tussen de contacten van minstens 3 mm, en een automatische "beveiliging".

De voedingskabel mag uitsluitend door de fabrikant, de ergende assistentie Dienst of door een bevoegde en ergende personen worden verrangen om eventuele risico's te voorkomen.

Elektriciteitsgegevens:

De technische geevens van het toestel zijnte vinden op het typeplaatje binnen hettoestel,chter de vetfilters.

In geval van reparatiehandelingen

ontkoppel de kap van het elektriciteitsnet.

Lengte van de voedingskabel: 1,30 m.

De wasemkap voldoet aan de EMC richtlijnen.

Installatie

Deze afzuigkap is ontworpen om aan de keukenwand geinstalleerd te worden.

Attentie! Het apparaat Niet aan het stroomnet aansluien voordat de installment voltooid is.

Opmerking: houd rekening met eventuele toebehoren die geinstalleerd zullen worden.

1. Verwijder het vetfilter (zie Gebruiksaanwijzingen).

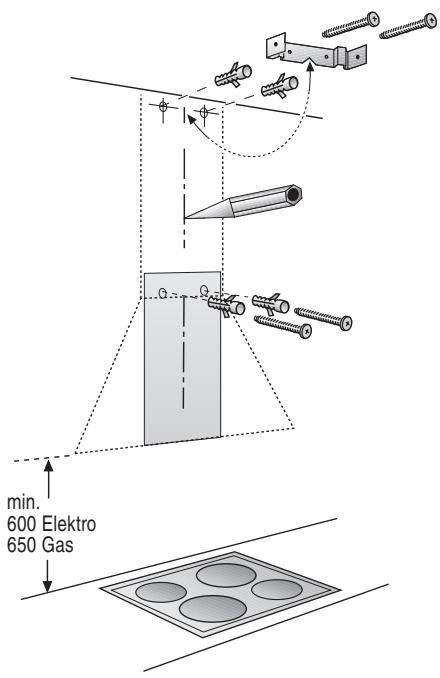

1. Teken een lijn op de wand vanaf het plafond tot de onderste rand van de kap, in het midden van deplaats waar de kap gemonteerd zal worden.

2. Met de mal, teken op de wand deplaatsen voor de schroeven.

3. Boor 2 gaten (Ø 8 mm) voor de afzuigkap. Boor 2 gaten (Ø 8 mm) voor de draagbeugel voor de bevestiging van de schouwen – gebruik de draagbeugel als mal: plaatss deze dicht bij het plafond zDat het verwijspunt op de beugel samenvalt met de erder getrokken lijn (zie stap 2). Steek de muurpluggen helemaal in de wand.

4. Maak de beugel voor de bevestiging van de schouwen vast.
5. Om de kap aan de wand te bevestigen maak 2 schroeven vast zodat ze ongeveer 5mm uitsteken.

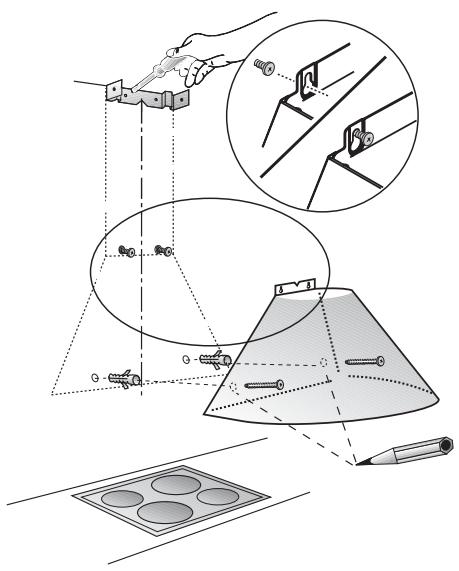

1. Hang de afzuigkap over de schroeven aan de wand, regel de stand van de afzuigkap.

2. Teken 2 lagere bevestigingspunten. Verwijder de kap en boor 2 gaten (Ø 8 mm) op de getekende punten. Steek 2 muurpluggen in. Hang de afzuigkap waar op en maak hem definitief met 2 schroeven vast.

3. Sluit de luchtafvoerpijp aan.

4. Verbind de kap aan het elektriciteitsnet.

5. Model in roestvrij staal:

Verwijder de beschermlaag van de twees schouwen.

Vermijd beschadiging van de gevoelige oppervlakken.

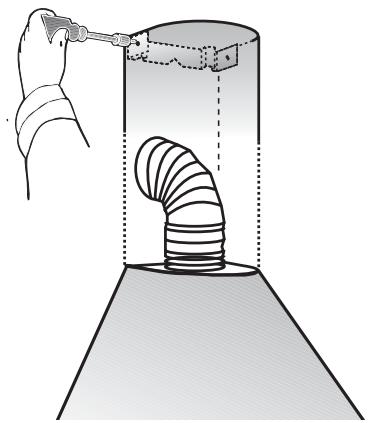

1. Maak de bovenste schouw met 2 korte schroeven vast aan deijken van de draagbeugel.
2. Plaats de onderste schouw op de afzuigkap, regel de stand van de schouw.

Omtevoorkomendatdebovenste schouwbeschadigdwordt bijhetinvoeren van de onderste schouw,dek derand van de onderste schouw met de installment mal ofmetander beschemendmaterial.

1. Plaats het vetfilter waar'erug (zie Gebruiksaanwijzingen).
