DWA 061450/02 - INSTALLATION INSTRUCTIONS - Okap BOSCH - Bezpłatna instrukcja obsługi

Typ produktu	Okap ścienny
Marka	BOSCH
Model	DWA 061450/02
Dostępna szerokość	60 cm lub 90 cm
Waga (60 cm, odprowadzenie na zewnątrz)	10,3 kg
Waga (60 cm, tryb recyrkulacji)	11,5 kg
Waga (90 cm, odprowadzenie na zewnątrz)	13,2 kg
Waga (90 cm, tryb recyrkulacji)	14,4 kg
Zasilanie elektryczne	230 V ~ 50 Hz (wg tabliczki znamionowej)
Długość przewodu zasilającego	1,30 m
Średnica przewodu odprowadzającego	120 mm (przekrój 113 cm²)
Minimalna odległość (kuchenka elektryczna)	60 cm
Minimalna odległość (kuchenka gazowa lub mieszana)	65 cm
Tryby odprowadzenia	Na zewnątrz lub recyrkulacja (z filtrem węglowym)
Typ montażu	Ścienny, z kątownikiem mocującym do osłon komina
Filtry	Filtry przeciwtłuszczowe (wyjmowalne)
Akcesoria specjalne	Zestaw montażowy do recyrkulacji (filtr węglowy)
Zgodność	Dyrektywy EMC, WEEE (recykling)
Materiał osłon	Stal nierdzewna (z folią ochronną)
Typ mocowania	Kołki i śruby (średnica 8 mm)
Urządzenie zabezpieczające	Klapa przeciwwsteczna (opcjonalnie dla odprowadzenia na zewnątrz)
Konserwacja	Regularnie czyścić filtry przeciwtłuszczowe; wymieniać filtr węglowy w trybie recyrkulacji

Często zadawane pytania - DWA 061450/02 - INSTALLATION INSTRUCTIONS BOSCH

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość wynosi 60 cm dla kuchenki elektrycznej i 65 cm dla kuchenki gazowej lub mieszanej. Jeśli instrukcje kuchenki określają większą odległość, ta ma pierwszeństwo.

Jak zainstalować okap w trybie odprowadzenia na zewnątrz?

Zamocuj okap wyśrodkowany nad palnikami. Użyj przewodu odprowadzającego o średnicy 120 mm, krótkiego i gładkiego, z jak najmniejszą liczbą załamań. W razie potrzeby zainstaluj klapę przeciwwsteczną. Upewnij się, że dopływ powietrza jest wystarczający.

Jak zainstalować okap w trybie recyrkulacji?

Tryb recyrkulacji wymaga filtra węglowego. Można kupić kompletny zestaw montażowy u specjalistycznego sprzedawcy. Numery katalogowe akcesoriów znajdują się na końcu instrukcji.

Jakie są wagi różnych wersji okapu?

Dla szerokości 60 cm: 10,3 kg w trybie odprowadzenia, 11,5 kg w trybie recyrkulacji. Dla szerokości 90 cm: 13,2 kg w trybie odprowadzenia, 14,4 kg w trybie recyrkulacji.

Jak podłączyć okap elektrycznie?

Napięcie musi odpowiadać wartości na tabliczce znamionowej. Podłącz do zgodnego, dostępnego gniazdka ściennego lub przewidź znormalizowany wyłącznik nadprądowy, aby całkowicie odłączyć urządzenie w przypadku przepięcia kategorii III.

Czy mogę samodzielnie wymienić przewód zasilający?

Nie, wymiana przewodu zasilającego musi być wykonana przez autoryzowany serwis techniczny, aby zapobiec ryzyku.

Jak przymocować okap do ściany?

Użyj dołączonego szablonu do zaznaczenia miejsc wiercenia. Wywierć otwory o średnicy 8 mm, włóż kołki, a następnie przykręć kątownik mocujący i zawieś okap. Upewnij się, że ściana jest płaska i pionowa.

Co zrobić z osłonami ze stali nierdzewnej?

Przed montażem usuń folię ochronną. Przymocuj górną osłonę do kątownika, a następnie umieść dolną osłonę na okapie, starannie wyrównując. Użyj szablonu, aby chronić krawędzie.

Jak konserwować filtry przeciwtłuszczowe?

Wyjmij filtry przeciwtłuszczowe i regularnie je czyść. Po wyczyszczeniu zamontuj je z powrotem. Szczegółowe instrukcje znajdziesz w instrukcji obsługi.

Gdzie znaleźć dokładne dane elektryczne okapu?

Dane techniczne znajdują się na tabliczce znamionowej wewnątrz urządzenia, za filtrami przeciwtłuszczowymi.

INSTRUKCJA OBSŁUGI DWA 061450/02 - INSTALLATION INSTRUCTIONS BOSCH

Zuzyte urzadzenia nie są bezwartosciwymi odpadami.

Dzieki poddaniu ich recycl Klingow, mozliwe jest odzyskanie cennych surowców.

Przed usunięciem urzadzenia naleź uniemożliwoć是我的dalsze uzytkowanie.

Na niniejszym urzadzeniu jest umieszczony symbol recyklingu zgodnie z dyrektywa europejska 2002/96/WE dotyczac zuzytego spreztu elektrycznego i elektronicznego (WEEE).

Poprzej prawidłow alikwidacja niniejszego urzadzenia zapobiega sie ewentualnym szkodem w stosunku doŚrodkowska naturalnégo oraz zdrowia ludzkiego.

Symbol (wstawic symbol - pryp.
korektora), kórgy jest umieszczony na
urzadzeniu lub na dokumentacja wskazuje, ze
nieMZebyc ono traktowane jakoOADp
komunalny. Powinno byc dostarczone do
osrodka zajmujacego sie zbiórkai recyklingiem
zuzytego sprzętu elektrycznego i
elektroniczngo.

Podczas niszczenia naleź przy przestrzegać obowiażujacych w danym kraju przysepisu w zakresie usuwania odpadów.

W celu uzyskania dalszych informaci dotycznych odzysku, recyklingu ninejszego urzadzenia, nalezy sie skontaktuac z wlasciwym urzem dem gminnym, firma zajmujaca sie zbiórką odpadów lub bezposrednio z dystrybutorem.

Aby zapewnic bezpieczny transport nowego urzadzenia, zostalo ono skutecznie opakowane. Wszystkie uzyte materialy opakowaniowe są niesztkodliwe dla srodowiska i moga byc poddane recyklingowy. Nalezy usunac odpady opakowaniwe bez szkody dla srodowiska. Nalezy zapytac dystrybutora lub zwrocić sie do gminy celem uzyskania informaci odnosnie obwiazujacych obecnie przyepsów w zakresie recyklingeru.

Niniejszy okap要去 pracować w trybie "wyciag" lub "pochlaniacz".
Okap nalezy zawsze umocowa dokadnie nad palnikami plaszczyzny grzejnej.
Minimalna odlego midzy powierzchni, na ktorej znajduj si naczynia na urzdzeniu grzejnym a njnisz czci okapu kuchennego powinna wynosi nie mniej ni 60cm w przypadku kuchenek elektrycznych iie mniej ni 65 w przypadku kuchenek gazowych lub typu mieszanedo.
Jeeli w instrukcji podana jest wiksza odlego instalowania kuchni gazowej, naley dostosowa si do do takich wskaza.

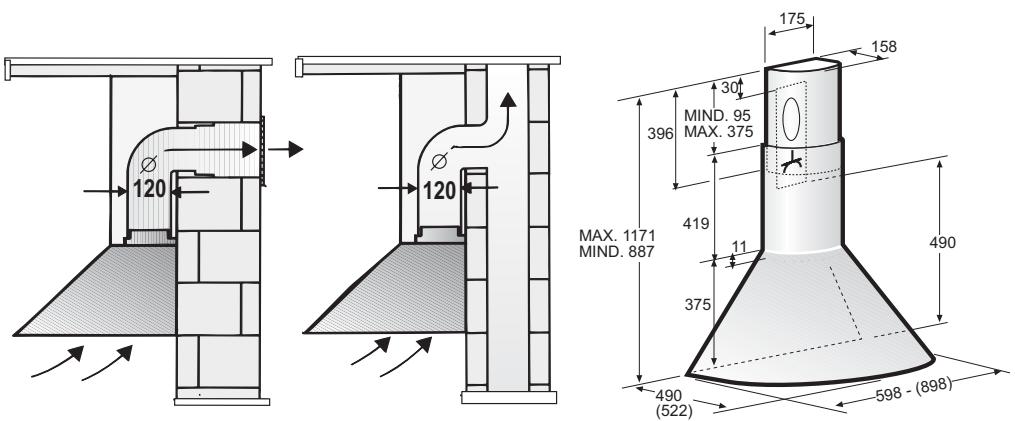

Tryb "wyciag":

Zuzytegowietrzejestodpwadzane do gory za pomocarury odpwadzajacej lub bezposrednio na zewnatrz przyez siane.

W trybie „wyciag”, nalezy zainstalować na wysuwanej przyssawce zawó rzebazpieczajacy przyzed powrotemgowiatra.

Ježeli urzadzenie nie jest wyposazone w zawór bezpiecznych,doğan taki nabyc w specialistycznych sklearnpie.

Instalacja zaworu:

q zatrzasnac zawór zabepezcjaczacy przy powrotem powietrza w urze odpradowazajacej powietrze

Dwie klapki musza miec mozliwość swobodnegounoszenia sie do góry

Ježeli zuzytegowirze przechodziprzej zewnetrznasciane,nalezyzamontowac wysuwana przyssawkewentylacyjna.

W celu optymalnego funkcjonowania okapu nalezy zworcić uwagę na to, aby:

rura odprowadzajaca byla krótki gladka.
tak malo zagiec, jak to tylko mozliwe.
o jak najwiekszej srednicy iz zaokraglonyminaroźami.
Uzycie rur odpradowazajych zbyt dlugich, pomarszzonych, z wieloma

zagieciami lub o zbyt ma tym przekroju, redukuje przyptyw powietrza i przyczynia sie do natęzenia hałasu w procesie zasysania.

Rury okragle:

Zaleca sie uzycie rur o przykroju wynoszacym 120 mm.

Rury o przykroju prostokatnym powinnymieć srednice wewétrzną rownowazna srednicy rur okraglych.
Rury Nie powinnymiec prostopadych zagiec. 120mm = 113cm^2 przykroju.
Jezeli rury majoro rozne przykroje: nalezy uzytaśmy izolujacej.
Ježeli okap odpradowatza powietrze na zewnatrix, naležy zapewnić odpowiednia wentylacje.

Montaż rury odpradowazajęcej 0 120 mm:

Umocowac rure odprowadzajaca bezposrednio do otworu.

Przed przystapieniem do montazu

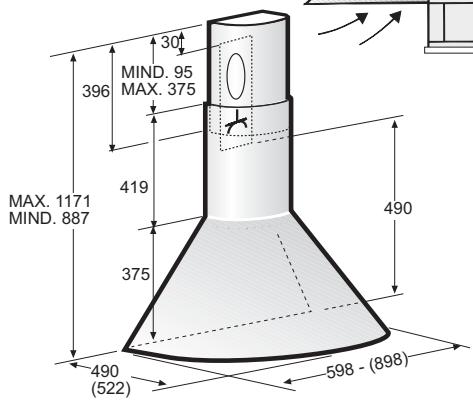

Tryb "pochlaniacz"

Z filtrem z weglem aktywnym, w przypadku, gdy nie jest myliwe odprowadzenie powietrza na zewnatrz.

Pelny zestaw montażowy sąbć zakupiony u wyspecializowanego dystrybutora.

Numery odnoszace sie do danych czeci urzadzenia sa umieszczone na końcu niniejszej instrukcj.

Przygotowanie sciany

Sciana powinna byc plaska i pionowa.
Nalezy upewnic sie, ze sciana jest w stanie zapewnic solidna powierzchnie dla zamocowania srb i kolkow.

Ciezar w kg:

	Tryb "wyciag"	Tryb "pochlaniacz"
60 cm	10,3	11,5
90 cm	13,2	14,4

Zastrzega sie prawo do zmian konstrukcyjnych celem ulepszen technicznych.

Podlączenia elektryczne

Napięcie sieci powinno odpowiadać warunkom podanym na tabliczce znamionowej umieszczonej we wétrtu okapu. Jeźeli okap jest wyposañony we wtyczné naleź y są umieść w gniażdku wtykowym spelniajacym wymagania obwiazȩjacych przyepsów i znajdujocym sie w latwo dostepnym mięscu. Jeźeli okapNie jest wyposañony we wtyczné (bezpośrednie podłączenia do siedci) lub gniażdko wtykowe znaźduje w trudno dostepnym mięscu, naleź zainstalować dwubiegunowy wymiąznik zgodny z obwiązȩzymi przyepsisami zapewniȩcy calcowite odȩczenersie od siedci w warunkach przycieȩzenia kategorii lll, zgodniaższasadami montazu.

Uwaga: przy podłęczeniem okapu do zasilania sieciowego i sprawdzeniem seinen prawidłowego dzialaniaNSEZY ZAWSZE skontrolowaczy kabel zasilania zostaf prawidlowo zainstalowy.

Uwaga! Wymiana kablazasilania powinna byc wykonana przyez autoryzowy serwis techniczny celem zapobiegnięciawszelkim zagrożiom.

Podlączyćokap tylko dogniazdka
odpwiadajacego normom. Powinnosi ono
znajdowa w zasięgu okapu.

Gniazdko musi byc wyposazone w swoj obwóbepezecznstwa.
- Ješli po zastalowaniu okapu, gniazdkonie jest juz w seinem zaişeu, nalezy zastalować urzadzenia wyťaczejace dopyw prudu.

Zainstalowanie na state:

Zainstalowanie na staße möglich boć wykonane tylko przyzosobękompetenţa iuprawnIONa. Naleź przygotowej wązacznik wielobiegunowy z rozwarciem styków przyznajmiej na 3 mm, wȩcznie z zabezpieczeniem rożnicowoprodowym.

Wymiana przewodu mozebyćdokonana wylącznie przyez producenta, serwis lub osobę uprawnIONAJkompetentna, w celuunikcie ewentualnych zagroż.

Dane elektryczne:

Dane technicznurzadzenia znajduja sie na etykietce charakterystycznej wewnatrz urzadzenia, za filtrami odtluszczajacymi.

W przypadku naprawy odłaczyć okap od sieci elektrycznej.

Dlugosc kablasajacego:1,30m.

Okajestzgodny zrozporzadzeniamiEMC.

Montaz

Niniejszy okap kuchenny jest przyznaczony do montazu naSciennego.

Odczy sie elektryczn od sieci gownej domowej w fazie poczenia elektryczneo.
Nota: Naleź pamiątć,ź moze okazaść konieczne zamontowanie dodatkowych akcesoriów.
1. Zdemontowac filtry przyciwtluszczowe (patrz "Instrukcja obstugi okapu").

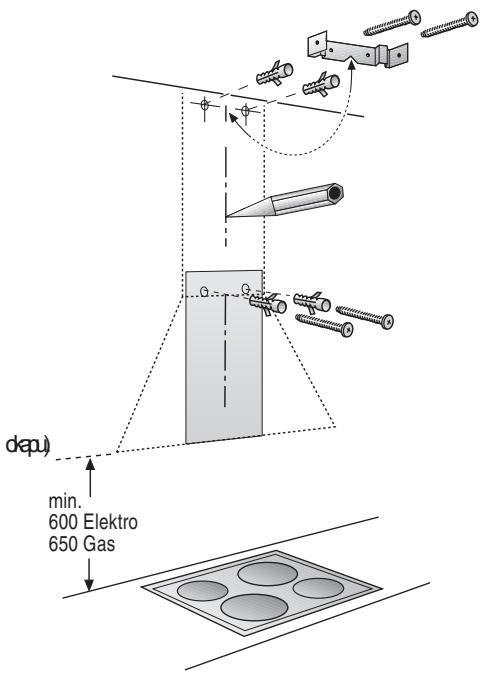

1. Zaznaczyc na scianie linie srodkowa biegnacja od dolnej krawędzi okapu do sufitu.

2. Zaznaczyc na sciane pozycje wkrećow posługujacsiwzmikiem.

3. Wykonac 2 otwory (o srednicy 8 mm) do umocowania okapu. Wykonac 2 otwory (o srednicy 8 mm) dla listwy mocujuśćkanat dystmny - uzyć wspornika jako wzornika: powinien byc umieszczony blisko sufitu z elementem wskazującym w povlizu wyznaczonejwczesnej linii srodkowej (patrz czynnosć montażowa 2).

Umieść kiłki Rozporowe w scianie.

1. Umocowa wsporniki kanalu dymnego za pomoca 2 wkrętow.
2. Aby ulatwić zaccepienie okapu do sciany, przykrećić 2 wkréty tak, by wystawy na odlegość okola 5 mm od sciany.

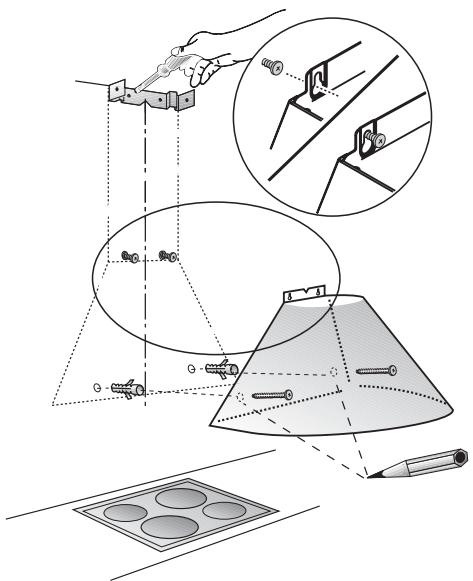

1. Zaczepić okap o wkrety, wyposrodkowac pozycje okapu.
2. Zaznaczyc 2 dolne punkty mocowania.
   Zdjec okap i wykonac 2 otwory (o srednicy 8 mm) w zaznaczonychwczesnej punktach. Umiescić 2 kolki Rozporowe, ponownie zaczepić okap i umocować go ostatecznie za pomocja 2 wkreťow.

Montaz

1. Podłaczyc przyzewody do okapu.

2. Podlączyć okap do sieci elektrycznej.

3. Wersja z nierdzewnej stali:

Zdacja ochronna folie plastykowa ze stalowej powierzchni obudowy kanalu dymngo.

Uwazać, aby nie uszkodzić delikatnych powierzchni

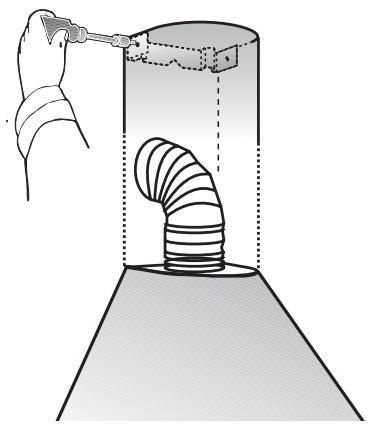

1. Za pomocă 2 krótkich wkrećów przykrecić górnáPokrywe okapu do wspornika.
2. Aby zapobiec porysowaniu powierzchni gornyego kanalu podczas nakladania go na dolny kanal, nalezy przykryc krawędz dolnego kanalu maskownica lub innym materialem ochronnym.
3. Zamontowac ponownie filtry przeciwtluszczowe (patrz „Instrukcja obstogiokapu").
