DKE605A - Okap BOSCH - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Bosch
Model	DKE605A
Szerokość (cm)	60
Głębokość (cm)	50
Wysokość (cm)	13
Waga (kg)	8
Zasilanie elektryczne	220-240 V, 50 Hz
Moc silnika (W)	280
Poziom hałasu (dB)	56 (prędkość 1) do 66 (prędkość 3)
Maksymalny przepływ powietrza (m³/h)	620
Typ wylotu	Wyciąg z przyłączem 150 mm
Funkcja recyrkulacji	Możliwa z opcjonalnym filtrem węglowym
Oświetlenie	1 żarówka halogenowa 40 W
Sterowanie	Suwak 3 prędkości + oświetlenie
Filtr tłuszczowy	Zmywalny w zmywarce
Filtr węglowy	Zalecana wymiana co 6 miesięcy
Konserwacja	Regularne czyszczenie filtrów i powierzchni
Klasa energetyczna	B (według starej normy)
Części zamienne dostępne	Tak, u autoryzowanych dealerów Bosch
Naprawialność	Wskaźnik naprawialności nie podany

Często zadawane pytania - DKE605A BOSCH

Jak zainstalować okap Bosch DKE605A?

Instalacja wymaga montażu ściennego lub pod szafką. Zachowaj bezpieczne odległości: minimum 65 cm nad kuchenką elektryczną, 75 cm nad gazową. Użyj dostarczonych kołków. Zapoznaj się z instrukcją, aby poznać szczegółowe kroki.

Jak czyścić filtry tłuszczowe?

Metalowe filtry tłuszczowe można myć w zmywarce lub ręcznie delikatnym detergentem. Przed ponownym zamontowaniem pozostaw je do całkowitego wyschnięcia.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać mniej więcej co 6 miesięcy, lub częściej przy intensywnym użytkowaniu. Nie nadaje się do mycia.

Jaki typ żarówki stosować do oświetlenia?

Używaj żarówki halogenowej 40 W z trzonkiem G4. Wymieniaj ją tylko przy odłączonym okapie od zasilania.

Jak przejść w tryb recyrkulacji?

Aby przejść na wyciąg w trybie recyrkulacji, zamontuj filtr węglowy (niedołączony) i zatkaj wylot powietrza. Tryb recyrkulacji oczyszcza powietrze w kuchni.

Dlaczego mój okap hałasuje?

Hałas może pochodzić z zatkanego filtra, nieprawidłowej instalacji lub zużytego silnika. Wyczyść filtry i sprawdź mocowanie.

Jak rozwiązać problem, gdy okap nie działa?

Sprawdź zasilanie elektryczne, bezpiecznik oraz czy przewód jest podłączony. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym serwisem Bosch.

Jakie są dokładne wymiary okapu?

Szerokość: 60 cm, głębokość: 50 cm, wysokość: 13 cm. Należy przestrzegać tych wymiarów podczas montażu.

Jak regulować prędkość ssania?

Użyj suwaka z 3 pozycjami. Prędkość 1 do delikatnego gotowania, prędkość 2 do normalnego gotowania, prędkość 3 do intensywnego gotowania lub silnych zapachów.

Gdzie znaleźć części zamienne do modelu DKE605A?

Części zamienne są dostępne u autoryzowanych dealerów Bosch lub na oficjalnej stronie. Użyj numeru modelu do identyfikacji referencji.

INSTRUKCJA OBSŁUGI DKE605A BOSCH

⚠️ Zużyte urządzenia nie są bezwartościowymi odpadami.

Dzięki poddaniu ich recyklingowi, możliwe jest odzyskanie cennych surowców.

Przed usunięciem urządzenia należy uniemożliwić jego dalsze użytkowanie.

Na niniejszym urządzeniu jest umieszczony symbol recyklingu zgodnie z dyrektywą europejską 2002/96/WE dotyczącą zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Poprzez prawidłową likwidację niniejszego urządzenia zapobiega się ewentualnym szkodom w stosunku do środowiska naturalnego oraz zdrowia ludzkiego.

Symbol (wstawić symbol - przyp. korektora), który jest umieszczony na urządzeniu lub na dokumentacji wskazuje, że nie może być ono traktowane jako odpad komunalny. Powinno być dostarczone do ośrodka zajmującego się zbiórką i recyklingiem zużytego sprzętu elektrycznego i elektronicznego.

Podczas niszczenia należy przestrzegać obowiązujących w danym kraju przepisów w zakresie usuwania odpadów.

W celu uzyskania dalszych informacji dotyczących odzysku, recyklingu niniejszego urządzenia, należy się skontaktować z właściwym urzędem gminnym, firmą zajmującą się zbiórką odpadów lub bezpośrednio z dystrybutorem.

Aby zapewnić bezpieczny transport nowego urządzenia, zostało ono skutecznie opakowane. Wszystkie użyte materiały opakowaniowe są nieszkołdiwe dla środowiska i mogą być poddane recyklingowi. Należy usunąć odpady opakowaniowe bez szkody dla środowiska. Należy zapytać dystrybutora lub zwrócić się do gminy celem uzyskania informacji odnośnie obowiązujących obecnie przepisów w zakresie recyklingu.

⚠ Niniejszy okap może pracować w trybie "wyciąg" lub "pochłaniacz".

⚠️ Okap należy zawsze umocować dokładnie nad palnikami płaszczyzny grzejnej.

⚠ Minimalna odlego midzy powierzchni, na której znajduj si naczynia na urządzeniu grzejnym a najnisz czci okapu kuchennego powinna wynosi nie mniej ni 60cm w przypadku kuchenek elektrycznych i nie mniej ni 65 w przypadku kuchenek gazowych lub typu mieszanego.

⚠ Jeeli w instrukcji podana jest wiksz a odlego instalowania kuchni gazowej, należy dostosowa si do do takich wskaza.

Przed przystąpieniem do montażu

Tryb "wyciąg":

Zużyte powietrze jest odprowadzane do góry za pomocą rury odprowadzającej lub bezpośrednio na zewnątrz przez ścianę.

W trybie „wyciąg”, należy zainstalować na wysuwanej przyssawce zawór zabezpieczający przed powrotem powietrza.

Jeżeli urządzenie nie jest wyposażone w zawór bezpieczeństwa, można taki nabyć w specjalistycznymi sklepie.

Instalacja zaworu:

q zatrzasnąć zawór zabezpieczający przez powrotem powietrza w rurze odprowadzającej powietrze

Dwie klapki muszą mieć możliwość swobodnego unoszenia się do góry

Jeżeli zużyte powietrze przechodzi przez zewnętrzną ścianę, należy zamontować wysuwaną przyssawkę wentylacyjną.

W celu optymalnego funkcjonowania okapu należy zwrócić uwagę na to, aby:

□rura odprowadzająca była krótka i gładka.

□tak mało zagięć, jak to tylko możliwe.

☐o jak największej średnicy i z zaokraglonymi narożami.

□Użycie rur odprowadzających zbyt długich, pomarszczonych, z wieloma

zagięciami lub o zbyt małym przekroju, redukuje przepływ powietrza i przyczynia się do natężenia hałasu w procesie zasysania.

□Rury okrągłe:

Zaleca się użycie rur o przekroju wynoszącym 120 mm.

☐Rury o przekroju prostokątnym powinny mieć średnicę wewnętrzną równoważną średnicy rur okrągłych.

Rury nie powinny mieć prostopadłych zagięć.

$$ \varnothing 1 2 0 \mathrm{mm} = 1 1 3 \mathrm{cm} ^ {2} \text { przekroju. } $$

□Jeżeli rury mają różne przekroje: należy użyć taśmy izolującej.

□Jeżeli okap odprowadza powietrze na zewnątrz, należy zapewnić odpowiednią wentylację.

Montaż rury odprowadzającej ∅ 120 mm:

□Umocować rurę odprowadzającą bezpośrednio do otworu.

Przed przystąpieniem do montażu

Tryb "pochłaniacz"

☐Z filtrem z węglem aktywnym, w przypadku, gdy nie jest możliwe odprowadzenie powietrza na zewnątrz.

⚠️Pełny zestaw montażowy może być zakupiony u wyspecjalizowanego dystrybutora.

Numery odnoszące się do danych części urządzenia są umieszczone na końcu niniejszej instrukcji.

Przygotowanie ściany

Ściana powinna być płaska i pionowa.
Należy upewnić się, że ściana jest w stanie zapewnić solidną powierzchnię dla zamocowania śrub i kołków.

Cieżar w kg:

	Tryb “wyciąg”	Tryb “pochłaniacz”
60 cm	10,3	11,5
90 cm	13,2	14,4

Zastrzega się prawo do zmian konstrukcyjnych celem ulepszeń technicznych.

⚠️ Podłączenie elektryczne

Napięcie sieci powinno odpowiadać warunkom podanym na tabliczce znamionowej umieszczonej we wnętrzu okapu. Jeżeli okap jest wyposażony we wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania obwiązujących przepisów i znajdującym się w łatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub gniazdko wtykowe znajduje się w trudno dostępnym miejscu, należy zainstalować dwubiegunowy wyłącznik zgodny z obowiązującymi przepisami i zapewniający całkowite odłączenie od sieci w warunkach przeciążenia kategorii III, zgodnie z zasadami montażu.

Uwaga: przed podłączeniem okapu do zasilania sieciowego i sprawdzeniem jego prawidłowego działania należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany.

Uwaga! Wymiana kabla zasilania powinna być wykonana przez autoryzowany serwis techniczny celem zapobiegnięcia wszelkim zagrożeniom.

Podłączyć okap tylko do gniazdka odpowiadającego normom. Powinno się ono znajdować w zasięgu okapu.

□Gniazdko musi być wyposażone w swój obwód bezpieczeństwa.
□Jeśli po zainstalowaniu okapu, gniazdko nie jest już w jego zasięgu, należy zainstalować urządzenie wyłączające dopływ prądu.

Zainstalowanie na stałe:

Zainstalowanie na stałe może być wykonane tylko przez osobę kompetentną i uprawnioną. Należy przygotować wyłącznik wielobiegunowy z rozwarciem styków przynajmniej na 3 mm, włącznie z zabezpieczeniem różnicowo-prądowym.

Wymiana przewodu może być dokonana wyłącznie przez producenta, serwis lub osobę uprawnioną i kompetentną, w celu uniknięcia ewentualnych zagrożeń.

Dane elektryczne:

Dane techniczne urządzenia znajdują się na etykietce charakterystycznej wewnątrz urządzenia, za filtrami odtłuszczającymi.

W przypadku naprawy odłączyć okap od sieci elektrycznej.

Długość kabla zasilającego: 1,30 m.

Okap jest zgodny z rozporządzeniami EMC.

Montaž

Niniejszy okap kuchenny jest przeznaczony do montażu naściennego.

Odczy sie elektryczn od sieci głównej domowej w fazie poczenia elektrycznego.

Nota: Należy pamiętać, że może okazać się konieczne zamontowanie dodatkowych akcesoriów.

1. Zdemontować filtry przeciwtłuszczowe (patrz "Instrukcja obsługi okapu").

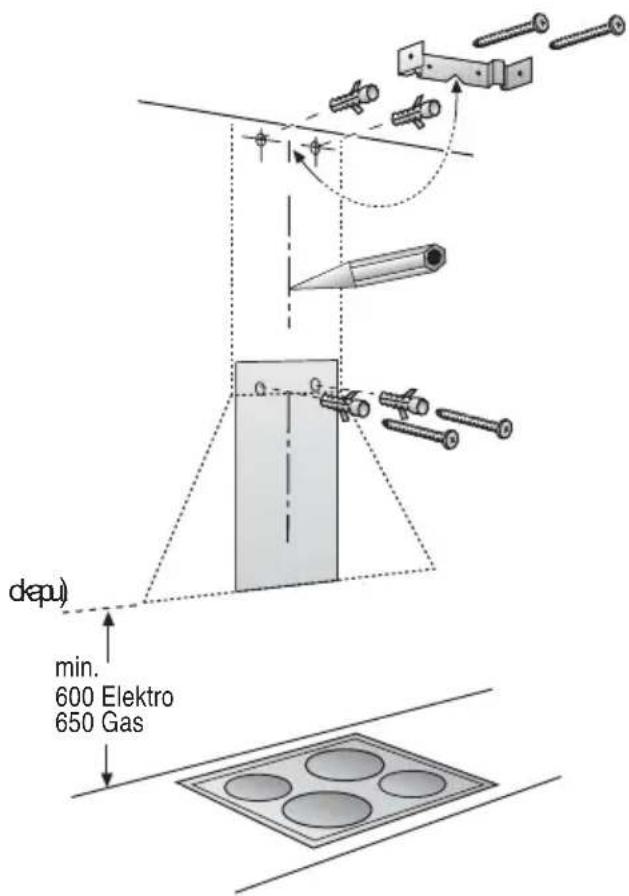

1. Zaznaczyć na ścianie linię środkową biegnącą od dolnej krawędzi okapu do sufitu.

2. Zaznaczyć na ścianę pozycję wkrętów posługując się wzornikiem.

3. Wykonać 2 otwory (o średnicy 8 mm) do umocowania okapu.

Wykonać 2 otwory (o średnicy 8 mm) dla listwy mocującej kanał dymny – użyć wspornika jako wzornika: powinien być umieszczony blisko sufitu z elementem wskazującym w pobliżu wyznaczonej wcześniej linii środkowej ( patrz czynność montażowa 2).

Umieścić kołki rozporowe w ścianie.

1. Umocować wsporniki kanału dymnego za pomocą 2 wkrętów.
2. Aby ułatwić zaczepienie okapu do ściany, przykręcić 2 wkręty tak, by wystawały na odległość około 5 mm od ściany.

1. Zaczepić okap o wkręty, wypośrodkować pozycję okapu.

2. Zaznaczyć 2 dolne punkty mocowania. Zdjąć okap i wykonać 2 otwory (o średnicy 8 mm) w zaznaczonych wcześniej punktach. Umieścić 2 kołki rozporowe, ponownie zaczepić okap i umocować go ostatecznie za pomocą 2 wkrętów.

Montaž

1. Podłączyć przewody do okapu.
2. Podłączyć okap do sieci elektrycznej.
3. Wersja z nierdzewnej stali:

Zdjąć ochronną folię plastykową ze stalowej powierzchni obudowy kanału dymnego.

Uważać, aby nie uszkodzić delikatnych owierzchni

1. Za pomocą 2 krótkich wkrętów przykręcić górną pokrywę okapu do wspornika.

2. Aby zapobiec porysowaniu powierzchni górnego kanału podczas nakładania go na dolny kanał, należy przykryć krawędź dolnego kanału maskownicą lub innym materiałem ochronnym.

3. Zamontować ponownie filtry przeciwtłuszczowe (patrz „Instrukcja obsługi okapu”).

Önemli Bilgiler

tryb z wewnętrznym obiegiem powietrza, ^31 cznie z montażem
