Producttype	Afzuigkap
Merk	Bosch
Model	DKE605A
Breedte (cm)	60
Diepte (cm)	50
Hoogte (cm)	13
Gewicht (kg)	8
Elektrische voeding	220-240 V, 50 Hz
Motorvermogen (W)	280
Geluidsniveau (dB)	56 (snelheid 1) tot 66 (snelheid 3)
Maximale luchtdebiet (m³/h)	620
Afvoertype	Afvoer met aansluiting 150 mm
Recirculatiefunctie	Mogelijk met optioneel koolstoffilter
Verlichting	1 halogeenlamp 40 W
Bediening	Schuifregelaar 3 snelheden + verlichting
Vetfilter	Vaatwasserbestendig
Koolstoffilter	Vervanging aanbevolen om de 6 maanden
Onderhoud	Regelmatige reiniging van filters en oppervlak
Energielabel	B (volgens oude norm)
Reservedelen beschikbaar	Ja, bij erkende Bosch-dealers
Repareerbaarheid	Reparatie-index niet meegedeeld

Veelgestelde vragen - DKE605A BOSCH

Hoe installeer ik de Bosch afzuigkap DKE605A?

Voor de installatie is muurmontage of montage onder een kast nodig. Houd de veiligheidsafstanden aan: minimaal 65 cm boven een elektrische kookplaat, 75 cm voor een gasfornuis. Gebruik de meegeleverde pluggen. Raadpleeg de handleiding voor de gedetailleerde stappen.

Hoe reinig ik de vetfilters?

De metalen vetfilters zijn vaatwasserbestendig of kunnen met de hand worden gereinigd met een mild reinigingsmiddel. Laat ze volledig drogen voordat u ze terugplaatst.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet ongeveer elke 6 maanden worden vervangen, of vaker bij intensief gebruik. Het is niet wasbaar.

Welk type lamp moet ik gebruiken voor de verlichting?

Gebruik een halogeenlamp van 40 W, G4-fitting. Vervang deze alleen wanneer de afzuigkap is losgekoppeld.

Hoe schakel ik over naar de recirculatiemodus?

Voor recirculatie installeert u het koolstoffilter (niet meegeleverd) en sluit u de luchtafvoer. De recirculatiemodus recycleert de lucht in de keuken.

Waarom maakt mijn afzuigkap lawaai?

Het geluid kan afkomstig zijn van een vuil filter, een verkeerde installatie of een vermoeide motor. Reinig de filters en controleer de bevestiging.

Hoe los ik storingen op als de afzuigkap niet meer werkt?

Controleer de stroomtoevoer, de zekering en of de kabel goed is aangesloten. Als het probleem aanhoudt, neem dan contact op met een erkende Bosch-klantenservice.

Wat zijn de exacte afmetingen van de afzuigkap?

Breedte: 60 cm, diepte: 50 cm, hoogte: 13 cm. Houd deze afmetingen aan voor inbouw.

Hoe stel ik de afzuigsnelheid in?

Gebruik de schuifregelaar met 3 standen. Snelheid 1 voor zacht koken, snelheid 2 voor normaal koken, snelheid 3 voor intensief koken of sterke geuren.

Waar kan ik reservedelen vinden voor model DKE605A?

Reservedelen zijn verkrijgbaar bij erkende Bosch-dealers of op de officiële website. Gebruik het modelnummer om de referenties te identificeren.

GEBRUIKSAANWIJZING DKE605A BOSCH

Belangrijke inlichtingen

⚠ Oude toestellen zijn niet waardeloze rommel.

Waardevol ruw materiaal kan teruggewonnen worden door oude apparaten te recycleren.

Alvorens uw oude toestel af te danken, maak het onbruikbaar.

Dit apparaat is voorzien van merkteken volgens de Europese Richtlijn 2002/96/EC inzake Afgedankte Elektrische en Elektronische Apparaten (WEEE).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijke negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen, die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product, of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor de recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

⚠ U ontvangt Uw nieuwe toestel in beschermend verpakkingsmateriaal van karton.

Al het verpakkingsmateriaal is milieuvriendelijk en opnieuw bruikbaar.

We verzoeken u mee te werken aan een beter leefmilieu door het verpakkingsmateriaal op een milieuvriendelijke wijze af te danken.

We verzoeken u aan uw leverancier of aan de plaatselijke bevoegde autoriteiten inlichtingen te vragen over de wijze van afvalverwijdering.

⚠ De afzuigkap kan gebruikt worden als afzuigend apparaat of als recirculatie kap.

Plaats de afzuigkap altijd in het midden van de kookplaat.

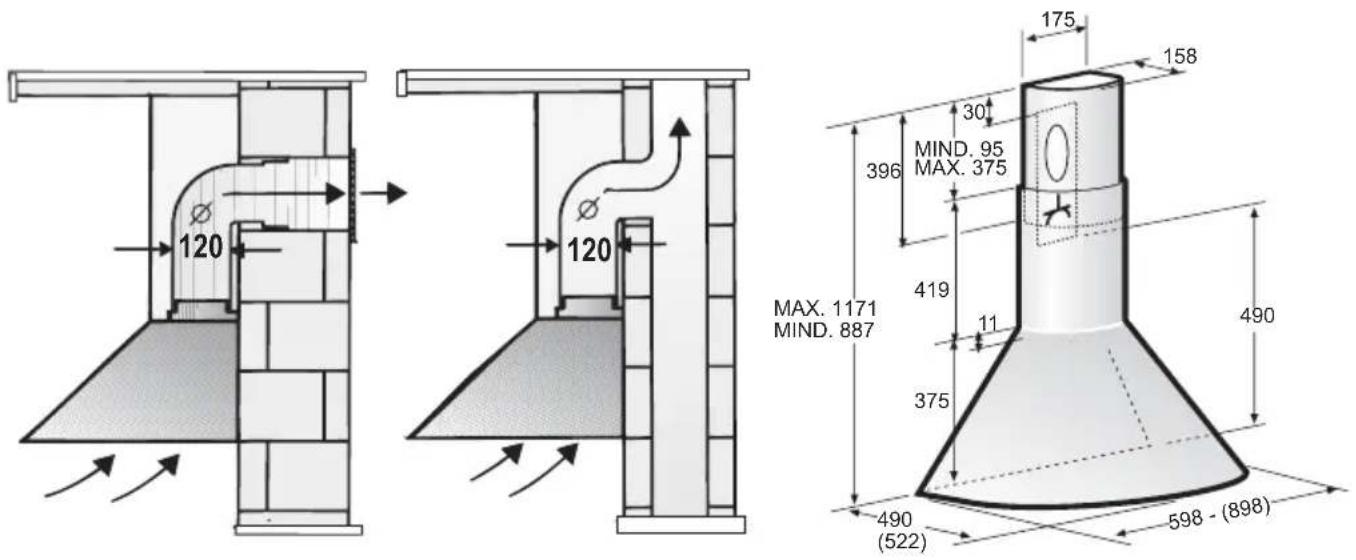

⚠ De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 60cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis. Afb. 1

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

Afzuigend apparaat

De afgezogen lucht wordt aan de bovenkant naar buiten toe afgevoerd door een ventilatieschacht of direct door de buitenwand.

Als de kap als afzuigend apparaat gebruikt wordt, moet er een eenrichtingklep binnen de wand ventilator doos gemonteerd worden.

Indien er met de kap geen eenrichtingklep is geleverd, kan deze aangeschaft worden bij gespecialiseerde verkooppunten.

Montage van de eenrichtingklep:

□Klik de eenrichtingklep in de luchtpijp.

⚠ De twee licht geveerde kleppen moeten omhoog kunnen bewegen.

Indien de afgezogen lucht naar buiten wordt afgevoerd, dient er in de buitenmuur een telescopische wanddoos geplaatst te worden.

□Voor een optimale werking van de afzuigkap:

□korte, rechte luchtafvoerpijp.

□zo min mogelijke bochten in de pijp.

□zo groot mogelijk pijpdiameter en geen scherpe bochten in de pijp.

Indien een lange, niet vlakke luchtafvoerpijp, met veel bochten of een te kleine pijpdiameter wordt gebruikt, zal de zuigcapaciteit niet meer optimaal zijn en er zal ook een geluidstoename zijn.

□Ronde pijpen:

Aanbevolen interne diameter:

120 mm

□Platte afvoerpijpen moeten een interne dwarsdoorsnede hebben die gelijk is gesteld aan die van ronde pijpen. Er moeten geen scherpe bochten zijn. Ø 120 mm ongeveer 113 cm².

□Als de pijpen verschillende diameters hebben:

Een afdichtstrip invoeren.

□Voor het gebruik als afzuigend apparaat, zorg ervoor dat er voldoende toevoer van frisse lucht is.

Een ∅ 120 mm luchtuitlaatpijp verbinden:

□Monteer de pijp direct op de luchtuitlaat op de kap.

Voor de installatie

Recirculatie kap

□Met actief koolstofffilter indien het gebruik als afzuigend apparaat niet mogelijk is.

⚠ De volledige montageset is verkrijgbaar bij gespecialiseerde verkooppunten.

De overeenkomende nummers van de toebehoren zijn aan het einde van deze Gebruiksaanwijzingen te vinden.

De wand voorbereiden

□De wand moet vlak en loodrecht zijn.
□Vergewis u dat de wand de nodige houvast voor schroeven en pluggen kan leveren.

Gewicht in kg:

	Afzuigend apparaat	Recirculatie kap
60 cm	10,3	11,5
90 cm	13,2	14,4

We behouden ons het recht voor om constructie wijzigingen in het kader van de technische ontwikkeling aan te brengen.

⚠️ Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.

Attentie! Alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is.

Attentie! De voedingskabel moet door de bevoegde technische assistentie dienst worden vervangen om ieder risico te voorkomen.

Koppel de kap alleen aan een stekker die voldoet aan de geldende voorschriften. De stekker moet in een goed bereikbare plaats zitten.

□De stekker moet van een eigen beveiligingscircuit voorzien zijn.
Indien na de montage de stekker niet meer bereikbaar is moet er een schakelaar voor de uitschakeling ingevoerd worden.

Vaste installatie:

De vaste installatie kan uitsluitend door een bevoegde en erkende persoon uitgevoerd worden.

Plaats een meerpolige schakelaar, met een opening tussen de contacten van minstens 3 mm, en een automatische "beveiliging". De voedingskabel mag uitsluitend door de fabrikant, de erkende assistentie dienst of door een bevoegde en erkende persoon worden vervangen om eventuele risico's te voorkomen.

Elektriciteitsgegevens:

De technische gegevens van het toestel zijn te vinden op het typeplaatje binnen het toestel, achter de vetfilters.

In geval van reparatiehandelingen

ontkoppel de kap van het elektriciteitsnet.

Lengte van de voedingskabel: 1,30 m.

De wasemkap voldoet aan de EMC richtlijnen.

Installatie

Deze afzuigkap is ontworpen om aan de keukenwand geïnstalleerd te worden.

⚠ Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is.

Opmerking: houd rekening met eventuele toebehoren die geïnstalleerd zullen worden.

1. Verwijder het vetfilter (zie Gebruiksaanwijzingen).

1. Teken een lijn op de wand vanaf het plafond tot de onderste rand van de kap, in het midden van de plaats waar de kap gemonteerd zal worden.

2. Met de mal, teken op de wand de plaatsen voor de schroeven.

3. Boor 2 gaten (∅ 8 mm) voor de afzuigkap. Boor 2 gaten (∅ 8 mm) voor de draagbeugel voor de bevestiging van de schouwen – gebruik de draagbeugel als mal: plaats deze dichtbij het plafond zodat het verwijspunt op de beugel samenvalt met de eerder getrokken lijn (zie stap 2). Steek de muurpluggen helemaal in de wand.

4. Maak de beugel voor de bevestiging van de schouwen vast.
5. Om de kap aan de wand te bevestigen maak 2 schroeven vast zodat ze ongeveer 5 mm uitsteken.

1. Hang de afzuigkap over de schroeven aan de wand, regel de stand van de afzuigkap.
2. Teken 2 lagere bevestigingspunten. Verwijder de kap en boor 2 gaten (∅ 8 mm) op de getekende punten. Steek 2 muurpluggen in. Hang de afzuigkap weer op en maak hem definitief met 2 schroeven vast.

Installatie

1. Sluit de luchtafvoerpijp aan.

2. Verbind de kap aan het elektriciteitsnet.

3. Model in roestvrij staal:

Verwijder de beschermlaag van de twee schouwen.

⚠ Vermijd beschadiging van de gevoelige oppervlakken.

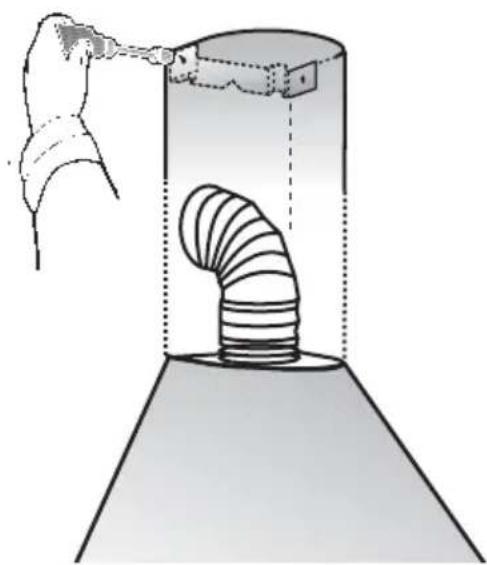

1. Maak de bovenste schouw met 2 korte schroeven vast aan de zijden van de draagbeugel.

2. Plaats de onderste schouw op de afzuigkap, regel de stand van de schouw.

Om te voorkomen dat de bovenste schouw beschadigd wordt bij het invoeren van de onderste schouw, dek de rand van de onderste schouw met de installatie mal of met ander beschermend materiaal.

1. Plaats het vetfilter weer terug (zie Gebruiksaanwijzingen).

Recirculatie kap complete installatie set
