DKE605A - Campana extractora BOSCH - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato DKE605A BOSCH en formato PDF.
| Tipo de producto | Campana extractora |
| Marca | Bosch |
| Modelo | DKE605A |
| Ancho (cm) | 60 |
| Profundidad (cm) | 50 |
| Alto (cm) | 13 |
| Peso (kg) | 8 |
| Alimentación eléctrica | 220-240 V, 50 Hz |
| Potencia del motor (W) | 280 |
| Nivel sonoro (dB) | 56 (velocidad 1) a 66 (velocidad 3) |
| Caudal de aire máx. (m³/h) | 620 |
| Tipo de evacuación | Extracción con conexión de 150 mm |
| Función de recirculación | Posible con filtro de carbón opcional |
| Iluminación | 1 bombilla halógena de 40 W |
| Controles | Deslizador 3 velocidades + iluminación |
| Filtro de grasa | Lavable en lavavajillas |
| Filtro de carbón | Reemplazo recomendado cada 6 meses |
| Mantenimiento | Limpieza regular de los filtros y de la superficie |
| Clase energética | B (según normativa antigua) |
| Piezas de repuesto disponibles | Sí, en distribuidores autorizados Bosch |
| Reparabilidad | Índice de reparabilidad no comunicado |
Preguntas frecuentes - DKE605A BOSCH
Preguntas de los usuarios sobre DKE605A BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones DKE605A - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DKE605A de la marca BOSCH.
MANUAL DE USUARIO DKE605A BOSCH
Información importante
⚠️Los aparatos usados no son desperdicios sin valor.
Su eliminación respetando el medio ambiente ayuda a reciclar valiosas materias primas.
Antes de dar de baja el aparato hacerlo inutilizable.
Este aparato lleva el símbolo de reciclaje en conformidad con la Directiva Europea 2002/96/CE con respecto a la Eliminación de
Instrumentos Eléctricos y Electrónicos, RAEE o WEEE.
Procediendo a una correcta eliminación de este aparato, se contribuye a evitar cualquier consecuencia que pudiera perjudicar el medio ambiente o la salud.
El símbolo presente en el aparato o en su documentación, indica que no puede ser absolutamente tratado como un desperdicio urbano. Tiene que ser dejado en un centro de recolección donde se reciclan instrumentos eléctricos o electrónicos.
Para la descarga en el vertedero de basuras, respetar las normativas vigentes sobre la eliminación de los desperdicios en el país de instalación.
Para obtener más información sobre el tratamiento, la recuperación y el reciclaje de este aparato, contactar la oficina municipal local, la empresa de recolección de los desperdicios o directamente la tienda donde adquirió el producto.
Para llegar en su casa en un estado perfecto, este nuevo aparato ha sido colocado en un embalaje que lo protege debidamente. Todos los materiales de embalaje utilizados son compatibles con el medio ambiente y son reciclables. Ayúdenos a eliminar el embalaje respetando el medio ambiente. Pregunte a su vendedor o a su municipio cuales son los programas de reciclaje vigentes.
⚠️ Esta campana puede funcionar descargando el aire hacia el exterior o reciclándolo.
⚠️ Fijar la campana bien centrada sobre los fuegos de la placa de cocina.

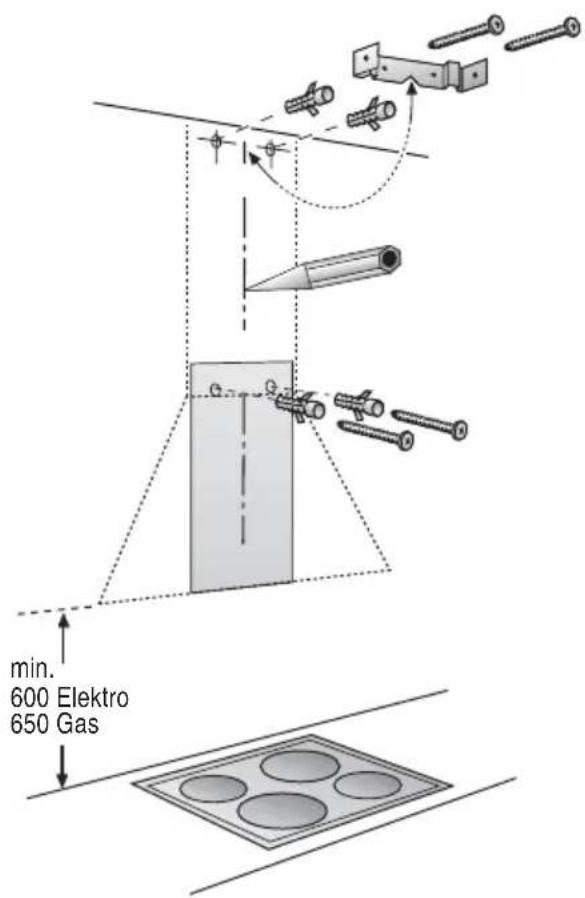

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Fig. 1
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Evacuación del aire hacia el exterior
El aire viciado se evacua hacia arriba a través de un tubo de descarga o directamente hacia el exterior atravesando la mampostería.
Si la campana evacua el aire viciado hacia el exterior, instalar una válvula antireflujo en la toma de ventilación.
Si el aparato no está dotado con una válvula antireflujo, adquirirla en las tiendas especializadas.
Instalación de la válvula antireflujo
Colocar la válvula antireflujo en el tubo de aire
Si el aire viciado atraviesa el muro externo, instalar una ventosa telescópica.
Para obtener un funcionamiento óptimo de la campana, prestar atención a :
Colocar un tubo de evacuación corto y liso.
□Con la menor cantidad de ángulos posible.
□Con el mayor diámetro posible y con los ángulos redondeados.
□Si se emplean tubos de descarga demasiado largos, desiguales, con muchos ángulos o de un diámetro demasiado pequeño, la capacidad de extracción del flujo de aire no permanecerá dentro del nivel óptimo
y se incrementará el ruido.
□ Tubos circulares:
Se recomienda el uso de tubos de 120 mm. de diámetro interior.
□ Los tubos rectangulares tienen una sección interior equivalente al diámetro interior de los tubos circulares.
Los tubos no tienen que presentar ángulos netos.
120 mm. ∅ = 113 cm2 de sección.
□Si los tubos tienen diámetros diferentes: utilizar cinta aislante.
□Si la campana evacua el aire hacia el exterior, asegurar un volumen de aire suficiente.
Instalación del tubo de descarga ∅ 120 mm:
□Fijar directamente el tubo de descarga a la abertura.
Antes de la instalación
Modalidad aire reciclado
□ Con filtro de carbón activo cuando no es posible descargar hacia afuera el aire de la campana.
El kit completo de instalación lo puede comprar en su tienda especializada.
Los números de referencia de las piezas correspondientes se encuentran al final del presente manual de uso.
Preparación de la pared
□ La pared tiene que ser plana y vertical.
□ Utilizar tacos para mejorar el fijado.
Pesos en Kg.:
| descarga aire hacia el exterior | modalidad aire reciclado | |
| 60 cm | 10,3 | 11,5 |
| 90 cm | 13,2 | 14,4 |
Nos reservamos el derecho de realizar cambios de fabricación por mejoras técnicas.
⚠ Conexión eléctrica
La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interno de la campana. Si es suministrada de un enchufe, enchufar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible. Si no es suministrada con enchufe (conexión directa a la red) o de espina y no es colocada en una zona accesible accesible, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
Atención: antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
Atención! La sustitución del cable de alimentación debe ser efectuado por el servicio de asistencia técnica autorizado de manera de evitar todo tipo de riesgo.
Conectar la campana sólo con un enchufe Asi como establecido por las normativas vigentes. El enchufe debería estar en una zona accesible.
□El enchufe debe ser proveido de un circuito de protección.
□Si después de la instalación no se logra alcanzar el enchufe
Hay que considerar un dispositivo de interrupción de la conexión.
Instalación fija:
La instalación puede ser llevada a cabo solo por una persona autorizada
Considerar una interrupción omnipolar con una abertura de los contactos de por lo menos 3 mm, incluido un "salvavida".
La sustitución del cable tiene que ser llevada a cabo por el productor, por el centro de asistencia o por una persona competente y autorizada para evitar peligros.
Datos eléctricos:
Los datos técnicos del aparato se encuentran en la etiqueta con las caarcteristicas en el interior del aparato centràs de los filtros anti grasas.
En caso de reparación desconectar la campana de la red eléctrica.
Longitud del cable de alimentación: 1,30 m.
La campana está hecha en conformidad con las directivas EMC.
Instalación
Esta campana de aspiración está predispuesta para el montaje en la pared de la cocina.
Atención! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.
Nota: Tener en cuenta todos los accesorios especiales a instalar.
- Desmontar los filtros antigrasa, ver manual de uso de la campana.
-
Trazar sobre la pared una línea mediana iniciando desde el lado inferior de la campana de aspiración hacia el techo.
-
Marcar la posición de los tornillos sobre la pared utilizando la plantilla.
-
Hacer 2 agujeros (8 mm. de diámetro) para fijar la campana.
Hacer 2 agujeros (8 mm. de diámetro) para el estribo de fijación de la chimenea - utilizar el estribo como plantilla: tiene que ser posicionada cerca del techo y con el índice en correspondencia de la línea mediana dibujada antes. (ver secuencia de instalación 2).
Insertar los tacos en el muro.
- Fijar el estribo de fijación de la chimenea con 2 tornillos.
- Para facilitar el enganche de la campana sobre la pared, atornillar 2 tornillos dejándolos afuera unos 5 mm.

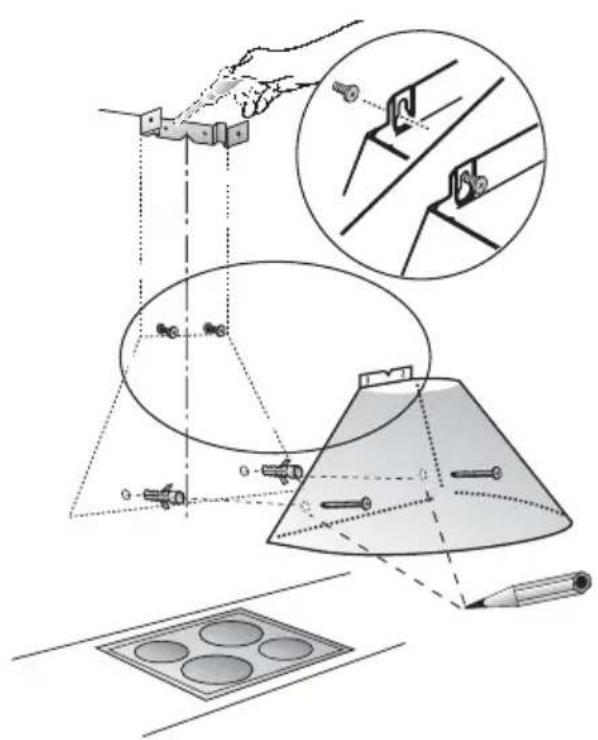

- Enganchar la campana de aspiración con los tornillos, ajustar la posición de la campana.
- Marcar 2 puntos para la fijación inferior. Quitar la campana y hacer 2 agujeros (8 mm. de diámetro) dónde han sido señalados. Introducir 2 tacos, enganchar de nuevo la campana y fijarla de manera definitiva con los 2 tornillos.
Instalación
- Conectar la campana a los tubos.
- Conectar la campana a la red eléctrica.
- Versión de acero inoxidable:
Quitar la película de plástico de protección del cubre chimenea de acero inoxidable.
⚠️ Prestar atención para no dañar las superficies frágiles.

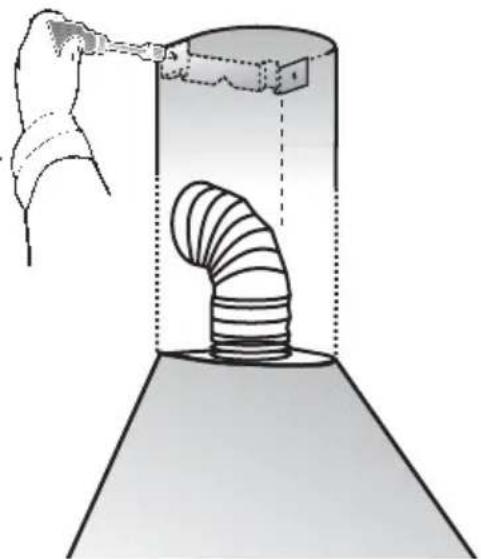

- Con 2 tornillos cortos, atornillar el cubre chimenea superior al estribo de fijación.
- Poner el cubre chimenea inferior sobre la campana, controlar la conformidad de los cubre chimeneas con la campana.
⚠️ Prestar atención a no rayar el cubre chimenea de acero inoxidable durante el montaje. Utilizar por ej. la plantilla u otro material para proteger los ángulos del cubre chimenea inferior.
- Volver a montar los filtros antigrasa en su lugar, ver el manual de uso de la campana.
□Fixar o tubo de descarga directamente na abertura.
Antes da instalação
Modalidad aire reciclada, completo de instalacion
