Tuotetyyppi	Liesituuletin
Merkki	Bosch
Malli	DKE605A
Leveys (cm)	60
Syvyys (cm)	50
Korkeus (cm)	13
Paino (kg)	8
Sähkönsyöttö	220-240 V, 50 Hz
Moottorin teho (W)	280
Äänitaso (dB)	56 (nopeus 1) - 66 (nopeus 3)
Ilmavirran maksimi (m³/h)	620
Poistotyyppi	Poisto liittimellä 150 mm
Kierrätystoiminto	Mahdollinen hiilisuodattimella (valinnainen)
Valaistus	1 halogeenilamppu 40 W
Säätimet	Liukusäädin 3 nopeutta + valaistus
Rasvasuodatin	Pestävä astianpesukoneessa
Hiilisuodatin	Vaihto suositellaan 6 kuukauden välein
Huolto	Suodattimien ja pinnan säännöllinen puhdistus
Energialuokka	B (vanhan normin mukaan)
Varaosat saatavilla	Kyllä, valtuutetuilta Bosch-jälleenmyyjiltä
Korjattavuus	Korjattavuusindeksiä ei ilmoitettu

Usein kysytyt kysymykset - DKE605A BOSCH

Kuinka Bosch DKE605A -liesituuletin asennetaan?

Asennus vaatii seinä- tai kaappikiinnityksen. Noudata turvaetäisyyksiä: vähintään 65 cm sähkölieden yläpuolella, 75 cm kaasulieden yläpuolella. Käytä mukana toimitettuja tulppia. Katso yksityiskohtaiset ohjeet käyttöohjeesta.

Kuinka rasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet voidaan pestä astianpesukoneessa tai käsin miedolla pesuaineella. Anna niiden kuivua kokonaan ennen takaisin asettamista.

Milloin hiilisuodatin vaihdetaan?

Hiilisuodatin on vaihdettava noin 6 kuukauden välein, tai useammin jos käyttö on intensiivistä. Sitä ei voi pestä.

Millainen lamppu valaistukseen tulee käyttää?

Käytä 40 W halogeenilamppua, kanta G4. Vaihda se vain, kun liesituuletin on irrotettu verkkovirrasta.

Kuinka siirrytään kierrätystilaan?

Kierrätystä varten asenna hiilisuodatin (ei sisälly toimitukseen) ja sulje ilmanpoistoaukko. Kierrätystila kierrättää ilman takaisin keittiöön.

Miksi liesituuletin pitää ääntä?

Ääni voi johtua likaisesta suodattimesta, väärästä asennuksesta tai väsyneestä moottorista. Puhdista suodattimet ja tarkista kiinnitys.

Kuinka korjata liesituuletin, jos se ei toimi?

Tarkista sähkönsyöttö, sulake ja että johto on kunnolla kytketty. Jos ongelma jatkuu, ota yhteys valtuutettuun Bosch-huoltoon.

Mitkä ovat liesituulettimen tarkat mitat?

Leveys: 60 cm, syvyys: 50 cm, korkeus: 13 cm. Noudata näitä mittoja upotuksessa.

Kuinka imutehoa säädetään?

Käytä 3-asentoista liukusäädintä. Nopeus 1 hellävaraiselle ruoanlaitolle, nopeus 2 normaalille, nopeus 3 voimakkaalle ruoanlaitolle tai voimakkaille hajuille.

Mistä löydän varaosia mallille DKE605A?

Varaosia on saatavilla valtuutetuilta Bosch-jälleenmyyjiltä tai virallisella verkkosivustolla. Käytä mallinumeroa tunnistamaan osat.

KÄYTTÖOHJE DKE605A BOSCH

⚠️ Vanhat laitteet eivät ole arvotonta romua.

Kierrättämällä vanhoja laitteita voidaan saada arvokkaita raaka-aineita.

Ennen hävittämistä tee vanha laitteesi käyttökelvottomaksi.

Tämä laite on merkitty sähkö- ja elektronisten laitteiden hävittämistä koskevan eurooppalaisen direktiivin 2002/96/EC (WEEE) mukaisesti.

Huolehtimalla tämän tuotteen asianmukaisesta hävittämisestä voit vähentää mahdollisia negatiivisia vaikutuksia luontoon tai ihmisten terveyteen, jotka voisivat aiheutua tämän tuotteen hävittämisestä sopimattomasti.

Tuotteessa tai sen mukana tulevissa

asiakirjoissa oleva tunnus osoittaa 📁, että laitetta ei tule käsitellä tavallisena kotitalousjätteenä. Se tulee viedä sopivaan keräyspisteeseen sähkö- ja elektronisten laitteiden kierrätystä varten.

Hävittäminen tulee suorittaa jätteiden käsittelyä koskevien paikallisten ympäristömääräysten mukaisesti.

Jos haluat yksityiskohtaisempia tietoja tuotteen käsittelystä, palautuksesta ja kierrätyksestä, pyydämme ottamaan yhteyttä kaupunkisi viranomaisiin, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

⚠ Uusi laitteesi on pakattu suojaavaan kuljetuspahviin.

Kaikki pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätyskelpoisia.

Auta turvaamaan parempi ympäristö hävittämällä pakkausmateriaalit luontoa kunnioittaen.

Kysy jälleenmyyjältäsi tai paikallisilta viranomaisilta tietoja käytössä olevista jätteenhävitystavoista.

⚠ Liesituuletinta voidaan käyttää poistoilmatai kiertoilmaversiona.

Asenna liesituuletin aina keittotason keskiosan yläpuolelle.

⚠ Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 60cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta. Kuva 1

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Ennen asennusta

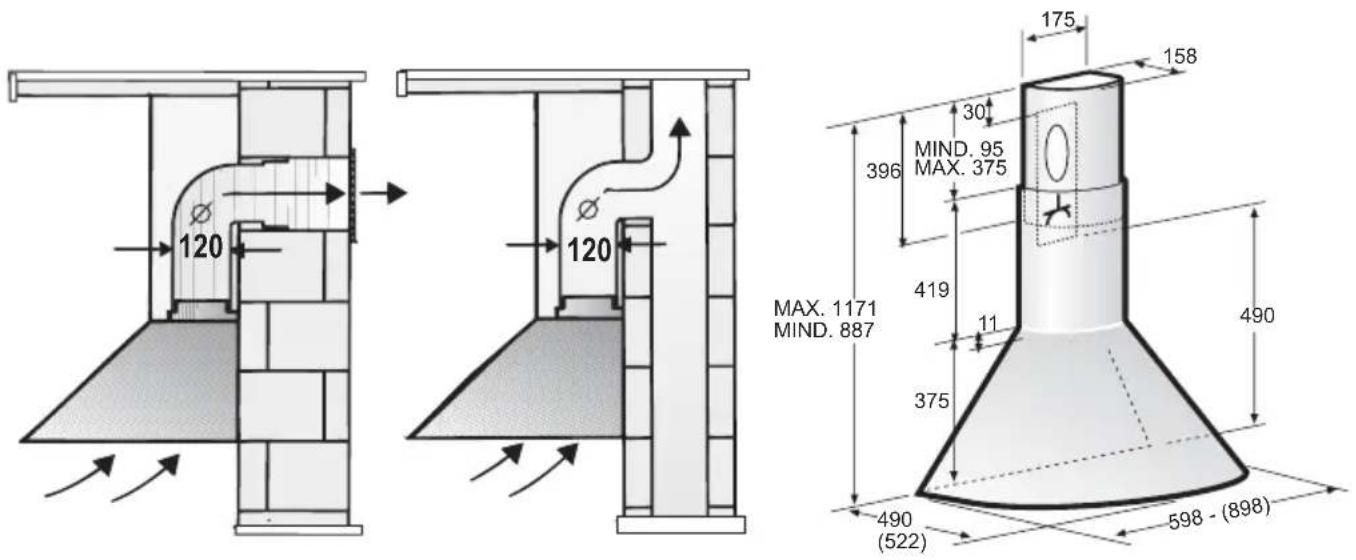

Poistoilmaversio:

Poistoilma ohjataan ylös tuuletuskanavaa pitkin tai suoraan ulkoilmaan ulkoseinän lävitse.

Poistoilmaversiona käyttöä varten tulee asentaa takaiskuventtiili seinätuuletusrasian sisälle.

Jos takaiskuventtiiliä ei ole toimitettu liesituulettimen mukana, se voidaan hankkia erikoislikkeestä.

Takaiskuventtiilin asennus:

□Kytke takaiskuventtiili ilmaputkeen.

⚠ Kahden kevyesti jousitetun läpän täytyy voida liikkua ylöspäin.

Jos poistoilma ohjataan ulos, on ulkoseinään asennettava teleskooppinen seinärasia.

□Liesituulettimen parhaan mahdollisen toiminnan takaamiseksi:

□Lyhyt, sileä ilman poistoputki.

□Mahdollisimman suora putki.

Läpimitaltaan suurin mahdollinen putki ilman ahtaita mutkia.

Jos käytetään pitkiä, ei sileäpintaisia, liian mutkaisia tai läpimitaltaan liian pieniä poistoputkia, tuulettimen imukyky ei ole enää paras mahdollinen ja laiteen melutaso nousee.

Pyöreät putket:

Suosittelemme sisäiseksi läpimitaksi: 120 mm.

□Litteiden kanavien sisäisen poikkileikkauksen tulee vastata arvoltaan pyöreiden putkien poikkileikkausta.

Ei tule käyttää teräviä kulmia. ∅ 120 mm noin 113 cm²

□Jos putkien läpimitat eroavat toisistaan:

Käytä tiivistenauhaa.

Tarkista poistoilmaversiossa riittävä ilmanvaihto.

Läpimitaltaan ∅ 120 mm ilmanpoistoputken liittäminen:

□Asenna putki suoraan tuulettimen ilmanpoistoaukkoon.

Ennen asennusta

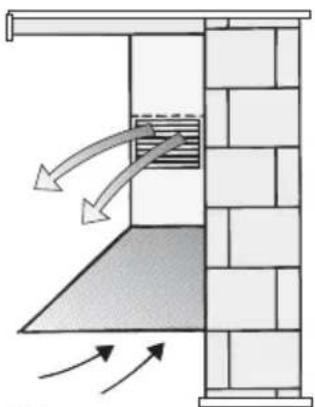

Kiertoilmaversio

□Aktiivihilisuodattimilla, jos poistoilmaversio ei ole mahdollinen.

⚠ Täydellinen asennussarja ja varasuodattimia voidaan hankkia erikoisliikkeistä.

Vastaavat lisävarusteiden numerokoodit löytyvät näiden käyttöohjeiden lopusta.

Seinän valmistelu

Seinän tulee olla tasainen ja pystysuora.
Varmista, että seinä antaa kiinteän tuen asennettaville ruuveille ja seinätulpille.

Paino, kg:

	Poistoilmaversio	Kiertoilmaversio
60 cm	10,3	11,5
90 cm	13,2	14,4

Pidätämme oikeuden teknisen kehityssuunnitelman mukaisiin tuotannon muutoksiin.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

Huomio! tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Huomio! Riskien välttämiseksi virransyöttöjohdon voi vaihtaa ainoastaan valtuutettu tekninen tuki.

Laitteen voi yhdistää ainoastaan normien mukaiseen pistorasiaan. Pistorasian täytyisi sijaita sellaisessa paikassa, että siihen pääsee käsiksi.

□Pistorasialla on oltava oma suojapiiri.

□Jos pistorasia ei asennuksen jälkeen ole enää sellaisessa paikassa, että siihen pääsee käsiksi, on liitokseen laitettava katkaisija.

Kiinteä asennus:

Kiinteän asennuksen voi suorittaa ainoastaan ammattitaitoinen ja valtuutettu henkilö.

Varaa laitteeseen moninapainen virrankatkaisin, jonka kontaktiväli on vähintään 3 mm ja jossa on "hätäseiskytkin".

Turvallisuussyistä johdon voi vaihtaa ainoastaan laitteen valmistaja, tekninen tuki tai ammattitaitoinen ja valtuutettu henkilö.

Sähkötiedot:

Tekniset tiedot löytyvät laitteen sisäpuolella olevasta tyyppikilvestä rasvasuodattimien takaa.

Irrota tuuletin sähköverkosta korjaustöiden ajaksi.

Sähköjohdon pituus 1.30 m.

Tuuletin on EMC direktiivin mukainen.

Asennus

Tämä liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

Huomaa: Ota huomioon mahdolliset lisävarusteet, jotka tullaan asentamaan.

1. Poista rasvasuodatin (katso Käyttöohjeita).

1. Piirrä seinään viiva katosta tuulettimen alareunaan saakka keskelle sitä paikkaa, johon liesituuletin aiotaan asentaa.
2. Asennusmallia käyttäen merkitse ruuvien paikat seinään.
3. Poraa 2 reikää (halkaisija 8 mm) liesituuletinta varten.

Poraa 2 reikää (halkaisija 8 mm) hormien kiinnityslaippaa varten - käytä laippaa mallina: se tulisi kiinnittää lähelle kattoa siten, että laippaan merkitty osoitin osuu aiemmin piirretyn viivan kohdalle (katso kohtaa 2).

Laita seinätulpat paikalleen seinän mukaisesti.

1. Ruuvaa kiinnityslaippa paikalleen hormien kiinnittämiseksi.
2. Helpottaaksesi tuulettimen kiinnitystä seinään ruuvaa 2 ruuvia, kunnes se työntyy esille noin 5 mm.

1. Ripusta liesituuletin seinällä oleviin ruuveihin, suorista liesituuletin täysin oikeaan asentoon.
2. Merkitse 2 alempaa kiinnityspistettä. Poista liesituuletin ja ruuvaa 2 reikää (halkaisija 8 mm) merkittyihin kohtiin. Aseta 2 seinätulppaa, ripusta liesituuletin uudelleen ja kiinnitä se lopullisesti 2 ruuvilla.
3. Liitä ilmanpoistoputki.
4. Liitä tuuletin sähkön syöttöverkkoon.

Asennus

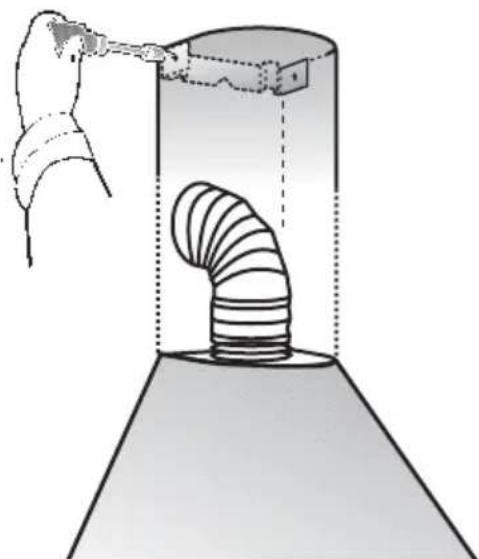

11. Ruostumatonta terästä oleva malli:

Poista suojaava kalvo molemmista hormeista.

⚠️ Älä vahingoita herkkää pintaa.

1. Ruuvaa ylempi hormi kiinnityslaipan laidoille 2 lyhyellä ruuvilla.

2. Aseta alempi hormi liesituulettimen päälle ja aseta hormi suoraan.

⚠ Jotta voidaan välttää ylemmän hormin vahingoittuminen työnnettäessä alempaa hormia, peitä alemman hormin yläreuna asennusmallilla tai muulla suojaavalla materiaalilla.

1. Laita rasvasuodatin takaisin paikalleen (katso käyttöohjeita).

Vigtige oplysninger

Starter kit sisäilman kierrätystä varten
