DKE605A - Davlumbaz BOSCH - Ücretsiz kullanım kılavuzu

Ürün tipi	Aspiratörlü davlumbaz
Marka	Bosch
Model	DKE605A
Genişlik (cm)	60
Derinlik (cm)	50
Yükseklik (cm)	13
Ağırlık (kg)	8
Elektrik beslemesi	220-240 V, 50 Hz
Motor gücü (W)	280
Ses seviyesi (dB)	56 (hız 1) ila 66 (hız 3)
Maksimum hava akışı (m³/h)	620
Tahliye tipi	150 mm bağlantı ile emiş
Devridaim fonksiyonu	Opsiyonel karbon filtre ile mümkün
Aydınlatma	1 adet 40 W halojen ampul
Kumandalar	3 hızlı sürgü + aydınlatma
Yağ filtresi	Bulaşık makinesinde yıkanabilir
Karbon filtre	Her 6 ayda bir değiştirilmesi önerilir
Bakım	Filtrelerin ve yüzeyin düzenli temizliği
Enerji sınıfı	B (eski norma göre)
Yedek parça mevcut	Evet, Bosch yetkili satıcılarında
Onarılabilirlik	Onarılabilirlik endeksi bildirilmemiştir

Sık sorulan sorular - DKE605A BOSCH

Bosch DKE605A davlumbaz nasıl kurulur?

Kurulum duvara veya bir dolabın altına montaj gerektirir. Güvenlik mesafelerine dikkat edin: elektrikli ocak üstünde en az 65 cm, gazlı ocak için 75 cm. Verilen dübelleri kullanın. Ayrıntılı adımlar için kılavuza bakın.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde veya hafif bir deterjanla elde yıkanabilir. Yerine takmadan önce tamamen kurumasını bekleyin.

Karbon filtre ne zaman değiştirilir?

Karbon filtre yaklaşık her 6 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Yıkanamaz.

Aydınlatma için hangi tip ampul kullanılır?

40 W halojen ampul, G4 duylu kullanın. Sadece davlumbaz fişten çekiliyken değiştirin.

Devridaim moduna nasıl geçilir?

Devridaim tahliyesi için karbon filtreyi (verilmez) takın ve hava çıkışını tıkayın. Devridaim modu havayı mutfakta devridaim yapar.

Davlumbazım neden gürültü yapıyor?

Gürültü kirli bir filtreden, yanlış kurulumdan veya yıpranmış bir motordan kaynaklanabilir. Filtreleri temizleyin ve sabitlemeyi kontrol edin.

Davlumbaz çalışmazsa nasıl sorun giderilir?

Elektrik beslemesini, sigortayı ve kabloyu kontrol edin. Sorun devam ederse, Bosch yetkili servisine başvurun.

Davlumbazın tam boyutları nedir?

Genişlik: 60 cm, derinlik: 50 cm, yükseklik: 13 cm. Ankastre montaj için bu boyutlara uyun.

Emiş hızı nasıl ayarlanır?

3 konumlu sürgüyü kullanın. Hız 1 hafif pişirme, hız 2 normal pişirme, hız 3 yoğun pişirme veya güçlü kokular için.

DKE605A modeli için yedek parçalar nerede bulunur?

Yedek parçalar Bosch yetkili satıcılarında veya resmi web sitesinde mevcuttur. Referansları belirlemek için model numarasını kullanın.

KULLANIM KILAVUZU DKE605A BOSCH

Kullanılmış cihazların atılmaması gerekir.

Kullanılmış cihazları geri dönüüm yolu ile de erli hammadde eklinde geri kazanmak mümkündür.

Cihazınızı atmadan önce kullanılamaz hale getiriniz.

Bu cihaz, 2002/96/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca iaretlenmiştir.

Bu ürünün uygun bir İekilde atılmasını sağladınız takdirde, çevre ve insan sağlı açısından bu ürünün uygunsuz bir İekilde ileme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemi olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler

üzerinde bulunan ■ sembolü, bu cihazın bir evsel atık □eklinde görülemeyece□ini göstermektedir. Cihaz, elektrikli ve elektronik ekipmanın geri dönüşümü için saptanan toplama merkezine teslim edilmelidir.

Atıkları yok etme ilemi, atık yok etme konusunda mevcut çevre ile ilgili yerel düzenlemeleri do rultusunda gerçekleştirilmelidir.

Bu ürünün ilenmesi, yeniden kullanılması ve geri dönüümü konusunda daha ayrıntılı bilgi için belediyeniz, evsel atıkları yok etme hizmetleri ya da ürününüzü satın aldıınız bayi/satıcı ile temasa geçebilirsiniz.

⚠️ Yeni cihazınızı koruyucu bir ambalaj içerisinde satın almı bulunuyorsunuz.

Kullanılan tüm ambalaj malzemeleri, çevre ile dost ve geri dönüümlü malzemelerdir.

Ambalaj malzemelerini çevreye zarar vermeden atmak suretiyle daha iyi bir çevre konusunda katkıda bulunmanızı istiyoruz.

Lütfen ürünü aldıınız satıcıdan ya da belediyenizden atıkların yok edilmesi için uygulanan uygulamalar hakkında bilgi alınız.

Davlumbaz, hava çıkı ya da hava dolaım modunda kullanılabilir.

Davlumbazı ocaın ortasına gelecek ekilde yerle'tiriniz.

Ocaın üzerindeki piirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ıstıcılardan 60cm, gaz veya gazla-elektrikle çalışan ocaklardan 65cm'den az olmamalıdır. Ekil. 1.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bəllı kalınmalıdır.

Kurulum iilemi yapmadan önce

Hava çıklı modu

Kirli hava, bir havalandırma bacası vasıtasıyla ya da do Rudan duvardan geçerek dıarı tahliye edilir.

Cihazın hava çıkı modunda çalıştırılması için, duvar havalandırma bölümüne tek yönlü bir flapın (düme kapak) yerleştirilmesi gerekir. Davlumbaz ile beraber bir flap verilmemi ise, bu tür flapları satan dükkanlardan temin edebilirsiniz.

Tek yönlü flapın takılması:

☐ H a va borusu içerisinde tek yönlü flapı yerle'tirin.

△ ki adet hafifçe gerilmi flapın, yukarıya dolru hareket edebilmesi gerekir.

Kirli hava, dıarı tahliye edilecek ise, teleskopik bir duvar bölmesinin, dı duvara monte edilmesi gerekir.

☐ Davlumbazdan optimal düzeyde verim almak için:
☐ H a va çıkı borusunun kısa ve düzgün olması ı arttır.
☐ B o ruda mümkün oldu'u kadar az bükülme olmasına dikkat ediniz.
☐ B o runun çapının, mümkün olduu kadar çok geniş olmasını ve boruda bükülmeler olmamasını salayınız.

H a va çıkı boruları uzun ve sert ise

ve çok e ilmi ya da ufak çaplı boru- lar kullanılıyorsa, hava tahliye oranı optimal bir seviyede olmayacak ve bu da, cihazın gürültülü calımasına neden olacaktır.

□ Yuvarlak boru:
Ö n erdiimiz boru iç çapı: 1 2 0 mm
☐ Düz boruların iç kesitinin yuvarlak boruların iç kesitine e ^i it olması gerekir. B o ruların bükülmemesi gerekir. ∅ 120 mm takribi 113.cm
□ layet boruların çapı farklı ise: □ z olasyon bandı kullanınız.
Hava çıkı modu için, yeterli miktarda temiz hava oldu undan emin olmanız gerekir.

Bir ∅ 120 mm'lik hava çıkı borusunun yerle tirilmesi:

☐ B o ruyu do Rudan davlumbaz üzerindeki hava çıkı deliine monte ediniz.

Kurulum iilemi yapmadan önce

Hava dola im modu

H a va çıkı modunun mümkün olmadı durumlarda aktif karbon filtresi ile beraber çalıştırılır.

⚠️ Kurulum setinin tamamı, yetkili bayilerden temin edilebilir.

Her bir aksesuarın numarasını bu kullanım kılavuzunun sonunda görebilirsiniz.

Duvarın hazırlanması

□ Duvar düz ve dikey olmalıdır.

☐ D u varın vida ve fililerin düzgün bir ekilde yerle tirilebilecek iyi bir konumda oldu undan emin olunuz.

Airlik (kg):

	Hava çıkı modu	Hava dolaım modu
60 cm	10,3	11,5
90 cm	13,2	14,4

Teknik geli-meler çerçevesinde yapısal de-iklikler yapma hakkını saklı tutarız.

Elektrik balı lantısı

Ana güç kaynaı davlumbazın içinde yer alan plakada belirtilen deere uygun olmalıdır. Davlumbazı varsa bir fi ile mevcut düzenlemelere uygun ekilde prize takıp erilebilir bir alana yerle tiriniz. Cihaz, fi ile baılanmıyorsa (do rudan ebeke balantısı) veya fi erilebilir bir yerde deilse, aırı akım kategorisi III ile ilgili kullar altında ana kablonun balantısının tamamen kesilmesini sallayan, standartlara uygun çift kutuplu bir anahtar kullanınız.

Uyarı: Davlumbazı ana güç kaynaına yeniden bağlamadan ve etkin „ekilde çalıştırını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadını denetleyiniz.

Uyarı: Güç kablosunun yenisiyle deliştirilmesi yetkili destek servisi veya benzer kalifiye eleman tarafından yapılmalıdır.

Davlumbazı standartlara uyan bir prize balayınız. Priz eriebileceiniz bir yerde bulunmalıdır.

Priz koruma devresi ile donanmı olmalıdır.

Montajdan sonra prize erilmek olanaksız ise, balılantı için bir devre kesicisi almak gerekiyor.

Sabit montaj:

Bu montajı sadece yetkili bir kiii gerçekle tirebilir. 3 mmlik arası olan çok uzantılı bir devre kesicisi ile bir “akım kesici” bulunmalıdır.

Tehlikeli durumlari önlemek üzere, kablonun de ilimi sadece üretici, hizmet merkezi veya yetkili bir kii tarafından gerçekle'tirilmelidir.

Elektrik bilgiler:

Cihazın teknik bilgileri ya filtrerinin arkasındaki etiketin üzerinde yazılıdır.

Tamir edilecek ise davlumbazın elektrik bağılantısını kesiniz.

Güç kablosunun uzunluːu: 1,30 m.

Davlumbaz EMC standartlarına uygundur.

Kurulum

Bu davlumbaz mutfak duvarına monte edilmek üzere tasarlanmıştır.

Not: Takılacak özel aksesuarları da göz önünde bulundurmanız gerekir.

1. Ya☐ filtresini çıkarınız (Kullanım Kılavuzuna bakınız).

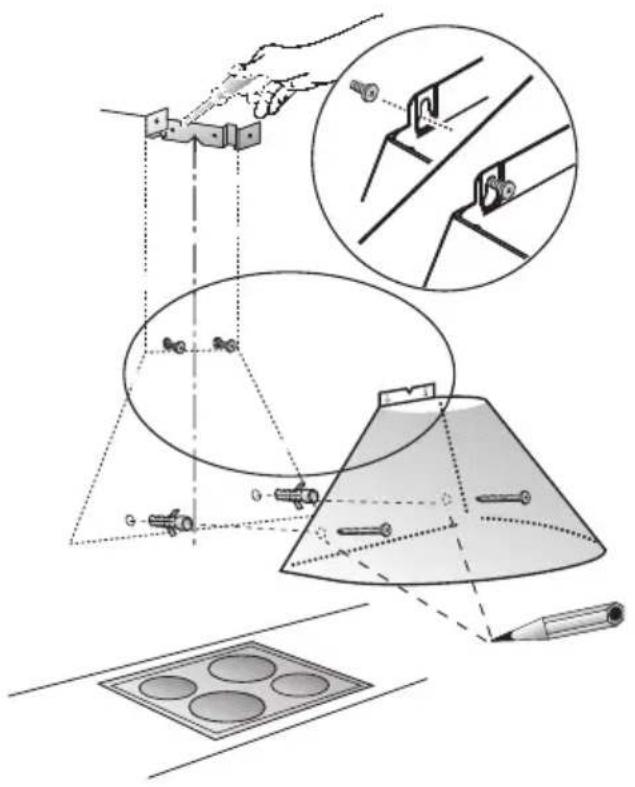

1. Duvarın üzerine davlumbazın monte edileceçi yerin ortasından bağlayarak tavandan itibaren davlumbazın alt kısmına doğru bir çizgi çiziniz.

2. Bir ablon ile vida için kullanacainız yerleri iaretleyiniz.

3. Davlumbaz için 2 adet delik açınız (çap 8 mm).

B a ca deliğinin açılması için destek koymak üzere 2 adet delik açınız (Çap: 8 mm) ve deste'i bir ablon eklinde kullanınız: Bu deste'in üzerine yapılan iaretin, önceden yapılan çizgi ile üst üste gelmesi için tavana yakın bir konumda olması gerekir (Bkz 2. ilem)

D ü belleri duvara monte ediniz.

1. Baca deliinin borularını takmak için deste i vidalayınız.
2. Davlumbazın duvara takılması için takribi 5 mm kadar derinliğe ulañana kadar 2 vidayı yerleştiriniz.

1. Davlumbazı duvardaki vidalar üzerine geçiriniz, davlumbazı düzgün bir ekilde ortalayınız .
2. 2 adet alt bailanti noktası tespit ediniz.

D a vlumbazı kaldırıp, ilaretli noktalar üzerine iki delik açınız (Çapı: 8 mm) 2 adet dübel takınız. Davlumbazı yeniden asıp, kalıcı olacak İekilde 2 vida ile sabitleyiniz.

Kurulum

1. Hava çıkı deliinin borusunun bağlantısını yapınız.
2. Davlumbaza elektrik salayacak balantıyı açınız.
3. Paslanmaz çelikten model:

☐ k i baca borusundan koruyucu filmi çıkarınız.

⚠️ Hassas yüzeylere çarpmamasına dikkat ediniz.

1. Üst baca borusunu, sabitleme destelinin iki tarafına iki küçük vida ile vidalayınız.
2. Alt baca borusunu davlumbazın üzerine yerlettirip, baca borusunu hizalayınız.

Alt baca borusunu itme ilemi esnasında üst borunun çizilmesini önlemek amacıyla kurulum ablonu ya da baika bir koruyucu malzeme ile alt borunun kenarını kapatmaya çalışınız.

1. Ya filtresini yeniden yerle tiriniz (kullanma kılavuzuna bakınız).

Hava devir daim modu, kurulumu ile birlikte
