Tipo de produto	Coifa de parede
Marca	BOSCH
Modelo	DWA 061450/02
Largura disponível	60 cm ou 90 cm
Peso (60 cm, exaustão externa)	10,3 kg
Peso (60 cm, modo recirculação)	11,5 kg
Peso (90 cm, exaustão externa)	13,2 kg
Peso (90 cm, modo recirculação)	14,4 kg
Alimentação elétrica	230 V ~ 50 Hz (conforme placa de identificação)
Comprimento do cabo de alimentação	1,30 m
Diâmetro do duto de exaustão	120 mm (seção 113 cm²)
Distância mínima (fogão elétrico)	60 cm
Distância mínima (fogão a gás ou misto)	65 cm
Modos de exaustão	Externo ou recirculação (com filtro de carvão ativado)
Tipo de montagem	De parede, com cantoneira de retenção para tampas de chaminé
Filtros	Filtros de gordura (removíveis)
Acessórios especiais	Kit de montagem para ar recirculado (filtro de carvão ativado)
Conformidade	Diretivas CEM, REEE (reciclagem)
Material das tampas	Aço inoxidável (com filme protetor)
Tipo de fixação	Buchas e parafusos (diâmetro 8 mm)
Dispositivo de segurança	Válvula anti-retorno (opcional para exaustão externa)
Manutenção	Limpar os filtros de gordura regularmente; substituir o filtro de carvão ativado no modo recirculação

Perguntas frequentes - DWA 061450/02 - INSTALLATION INSTRUCTIONS BOSCH

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima é de 60 cm para um fogão elétrico e de 65 cm para um fogão a gás ou misto. Se as instruções do fogão especificarem uma distância maior, esta prevalece.

Como instalar a coifa no modo exaustão externa?

Fixe a coifa centralizada acima dos queimadores. Use um duto de exaustão com diâmetro de 120 mm, curto e liso com o mínimo de curvas possível. Incorpore uma válvula anti-retorno se necessário. Certifique-se de que a entrada de ar seja suficiente.

Como instalar a coifa no modo recirculação?

O modo recirculação requer um filtro de carvão ativado. Você pode comprar o kit de montagem completo de um revendedor especializado. As referências dos acessórios estão no final do manual.

Quais são os pesos das diferentes versões da coifa?

Para uma largura de 60 cm: 10,3 kg no modo exaustão, 11,5 kg no modo recirculação. Para uma largura de 90 cm: 13,2 kg no modo exaustão, 14,4 kg no modo recirculação.

Como conectar eletricamente a coifa?

A tensão deve corresponder à da placa de identificação. Conecte-a a uma tomada de parede conforme, acessível, ou preveja um disjuntor normalizado para desconectar completamente o aparelho em caso de sobretensão categoria III.

Posso substituir o cabo de alimentação eu mesmo?

Não, a substituição do cabo de alimentação deve ser realizada pelo serviço de assistência técnica autorizado para prevenir qualquer risco.

Como fixar a coifa na parede?

Use o gabarito fornecido para marcar os locais dos parafusos. Faça furos de 8 mm, insira buchas, depois parafuse a cantoneira de retenção e pendure a coifa. Certifique-se de que a parede esteja bem plana e vertical.

O que fazer com as tampas de aço inoxidável?

Remova o filme protetor antes da montagem. Parafuse a tampa superior na cantoneira, depois coloque a tampa inferior sobre a coifa alinhando cuidadosamente. Use o gabarito para proteger as bordas.

Como fazer a manutenção dos filtros de gordura?

Remova os filtros de gordura e limpe-os regularmente. Reinstale-os depois de limpos. Consulte o manual de instruções para instruções detalhadas.

Onde encontrar os dados elétricos precisos da coifa?

Os dados técnicos estão na etiqueta de características localizada no interior do aparelho, atrás dos filtros de gordura.

MANUAL DE UTILIZADOR DWA 061450/02 - INSTALLATION INSTRUCTIONS BOSCH

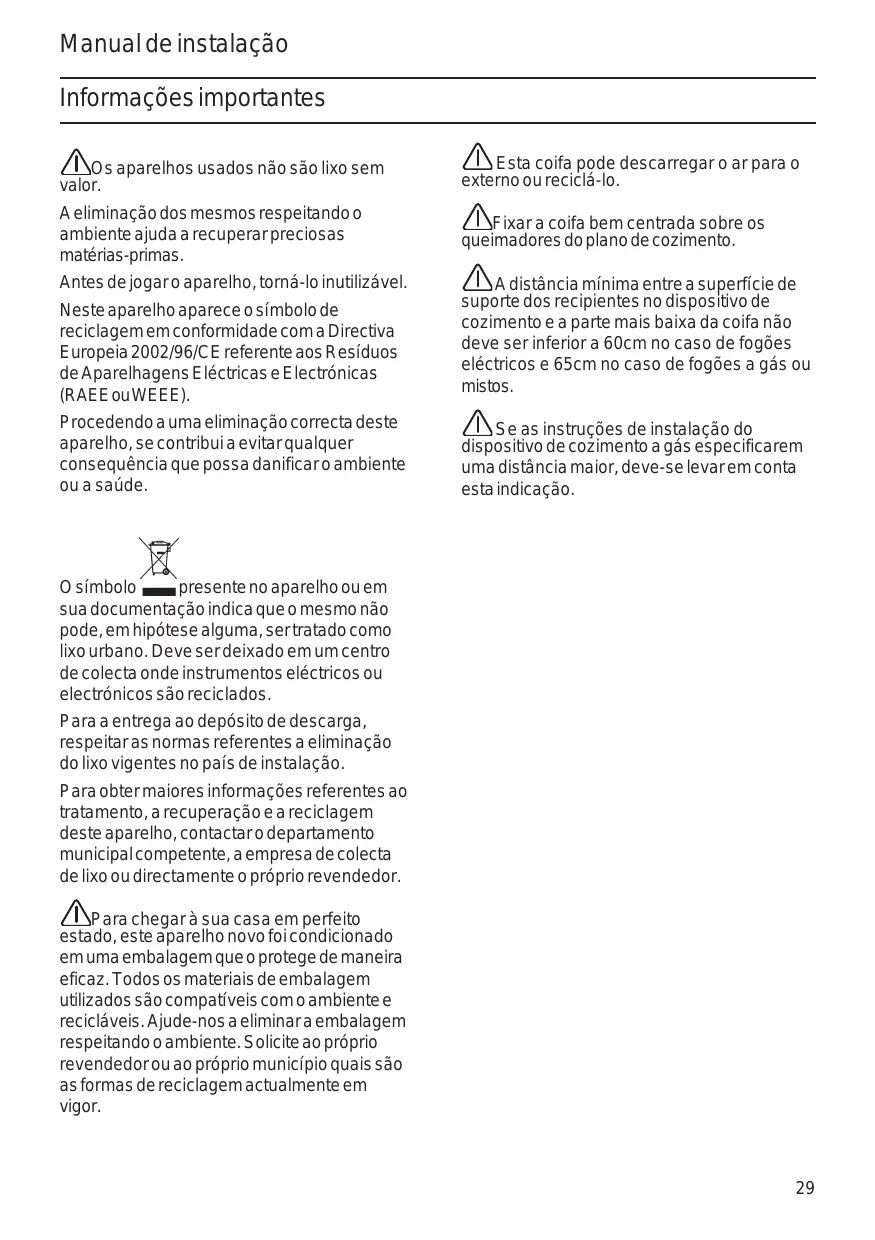

Informações importantes

Os apareiros usados não são lixo sem valor.

A eliminacao dos mesmos respeitando o ambiente ajuda a recuperarcretiosas materias-primas.

Antes de jogar o aparelho, torná-lo inutilização. Neste aparelho aparece o símbolo de reciclagem em conformidade com a Direita Europeia 2002/96/CE referente aos Resíduos de Aparelhagens Eléctricas e Electrónicas (RAEE ou WEEE).

Procedendo a uma eliminacao correcta deste aparelho, se contribui a fazer qualquer consquencia que possa danIFICar o ambiente ou a saude.

O*simbolo presente no aparelho ou em sua documentacao indica que o mesmo não pode, em hipotese alguma, ser tratado como lixo urbano. Deve ser deixado em um centro de colecta onde instrumentos eletricos ou electronicos são reciclados.

Para a entrega ao deposito de descarga, respeitar as normas referentes a eliminação do lixo vigentes no País de instalação.

Para obter maioris informacoes referentes ao tratamento, a recuperação e a reciclagem deste aparelho, contactar o departamento municipal competente, a Empresa de colecta de lixo ou directamente o OWNio revendedor.

Para chegar à sua casa em perfeito estado, este aparelho novo foi condicionado em uma embalagem que o protege de maneira eficaz. Todos os materiais de embalagem realizados são compatíveis com o ambiente e reciclaveis. Ajude-nos a eliminar a embalagem respeitando o ambiente. Solicite aoproprio revendedor ou aoproprio municipio quais sao as forma de reciclagem actualmente em vigor.

Asta coifa pode descarregar o ar para o externo ou recicla-lo.

Fixar a coifa bem centrada sobre os queimadores do plano de cozimento.

A distência minima entre a superficie de suporte dos recipientes no disposito de cozimento e a parte mais baixa da coifa não deve ser inferior a 60cm no caso de fogões eletricos e 65cm no caso de fogões a gás ou mistos.

Se as instruções de instalação do disposito do cozimento a gás especificarem uma distência maior, deve-se levar em conta esta指示ação.

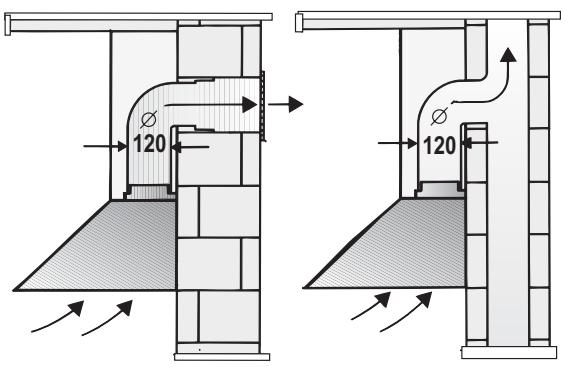

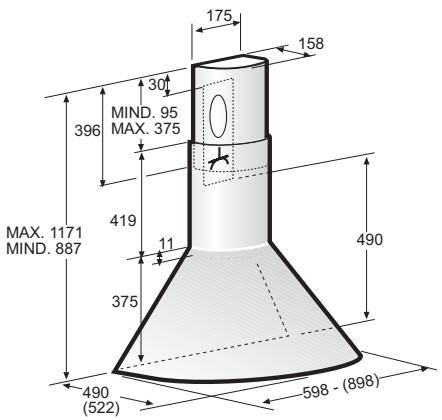

Evacuação do ar para o externo

O ar viciado é evacuado para cima por meio de um tubo de descarga ou directamente para fora atravessando a parede.

Antes da instalacao

Se a coifa evacua o ar viciado para o externo, instalar uma valvula anti-returno na ventosa telescópica.

Se o aparelho não foridotado de una valvula de anti-returno, amesma pode ser encontrar em vendana nas lojas especializadas.

Se o ar viciado atravessa a parede externa, instalar uma ventosa telescópica.

Para ter um funciona optimumo da coifa,ayarseedado para:

Ter um tubo de evacuação curto e liso.
Com o menor número possível de curvas.
- Como maior diametro possivelc em curvas arredondadas.
- O uso de tubos de descarga muito longos, rugosos, com muitas curvas ou com diamétro muito pouco, reduz o fluxo de ar abaixo do;nível optimo e produz mais ruido de aspiração.
Tubos circulares: Recomenda-se o uso de tubos com 120 mm de diametro interno.

Os tubos rectangulares devem ter uma sequcao interna equivalente ao diametro interno dos tubos circulares.

Os tubos não devem estar curvas abruptas.

120mm = 113cm² de secao.

Se os tubos tiverem diametros differentes:utilizar fita isolante.
Se a coifa evacua o ar para o externo, assegurar uma vazão de ar suficho.

Instalacao do tubo de descarga 120 mm:

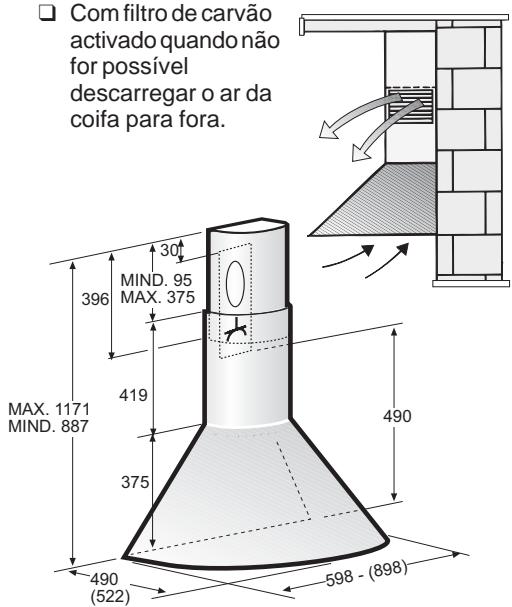

Modalidade ar reciclado

Com FILTER de carvaso activado quando não for possivel descarregar o ar da coifa para fora.

O kit completeness de instalacao pode ser adquirido jusqu ao propre revendedor especializzato.

Os números de referencia das peças correspondentes podem ser encontrados no fim do presente manual de uso.

Preparacao da parede

A parede deve ser plana e vertical.
Utilizarbuchasparamelhorarafixação.

Pesos em kg:

	Descarga do ar para o externo	Modalidade ar reciclado
60 cm	10,3	11,5
90 cm	13,2	14,4

Reserva-se o direito de efectuar 修改as de fabricacao para melhoramentos&Tecnicos.

Conexão eletrica

A tensão de rede deve corresponder à tensão指示 a na etiqueta das caractéristicas situada no interior da coífa. Se dotada de ficha, conectar a coífa a uma tomada em conformidade com as normas vigentes posta em zona acessível. Se não dotada de ficha (conexão directa à rede) ou a tomada não se encontrar em zona acessível, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalação.

Atença! Antes de conectar novamente o circuito da coífa com a alimentação de rede e de verifiar seu correto funcionalmente, controlar sempre que o cabo de rede esteja montado corretoamente.

Atença! A substituição do cabo de alimentação deve ser efectuada peloServiço de assistência técnica autorizational de modo a prevenir qualquer risco.

Ligue o exaustorsoleuma tomada conforme a norma.Atomada deve estar em zona accesivel.

A tomada deve ser equipada com o seu circuito de protecao.
Se après a instalacao a tomada ja nao se puder alcancar se deve providenciar um disposicao de interrupcao na ligationao.

Instalacao fixa:

A instalacao fixa pode ser efectuada por uma pessoa qualificada e autorizada. Providencia um interrupcao omnipolar com uma abertura dos contactos deleo menos 3mm, inclusive um "salva vida".

A substituição do cabo está de ser efetuada ao fabricante, ao centro de assistência ou por uma和个人 competente e autorizada para evitar eventualis perigos.

Dados electricos:

Os dados tecnicos do aparelho encontrar-se na etiqueta caracteristica dentro do aparelho porinosauros de gordura.

Em caso de conserto desligue o exaustor da rede electrica.

Comprimento do cabo de alimentacao: 1,30m.

O exaustor é conforme às directivas EMC.

Esta coifa de aspiração está predisposa para a montagem na parede da cozinha.

Atença! Não conectar o aparecido à rede eletrica quando a instalação não tiver sido totalmente completeness.

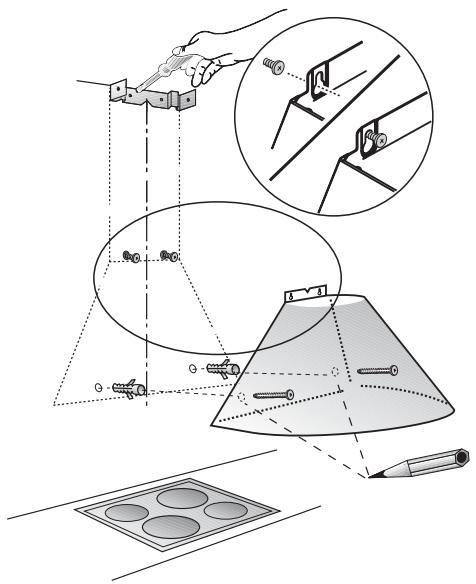

1. Marcar uma LINHA mediana na parede iniciando pelo lado inferior da coifa de aspiração até o tecto.

2. Marcar a posicao dos parafusos na parede utilizing o gabarito.

3. Executar 2 furos (8 mm de diametro) para a fixação da coifa.

Executor 2uros (8 mm de diámetro) para o elemento de fixação da chaméne-utilizar o elemento de fixação como gabarito: delve ser posicionado(PRXSmo ao tecto e com a marca em correspondência da LINHA mediana anteriormente marcada. (ver sequência de instalação 2).

Inserir asbuchasnaparede.

1. Fixar o elemento de suporte da chaminé com 2 parafusos.
2. Para autorizar o entigate da coifa na parede, roscar 2 parafusos deixando-os para fora de circa de 5mm

1. Enganchar a coifa de aspiracao com os parafusos, fazer a posicao da coifa.
2. Marcar 2 pontos de fixação inferiores. Tirar a coífa e executar 2uros (8 mm de diamétro) nos pontos marcados. Inserir 2buchas, enganchar novamente a coífa e fixá-la definitivement com os 2 parafusos.

Instalacao

1. Conectar a coifa aos tubos.
2. Conectar a coifa à rede électrique.
3. Versão em aço inox:

Tirar aélcula de plácico para a proteção da cobertura da chamé em inox.

Tomar cuidado para não danificar as superficies frágeis.

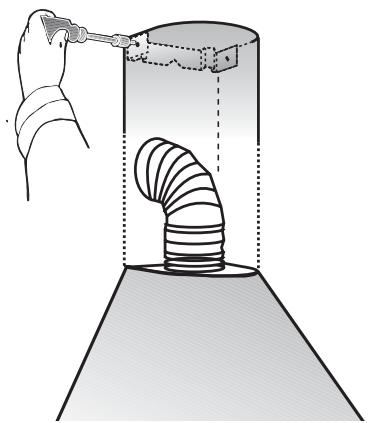

1. Com 2 parafudos curtos aparafusat a cobertura superior da chaminé ao elemento de suporte.
2. Colocar a cobertura inferior da chaminé na coifa, controlar a correspondência das coberturas da chaminé com a coifa.

Tomar cuidado para não arranhar a cobertura da chamé em inox durante a montagem. Por exemplo, utilizeo o gabarito para proteger os cantos da cobertura inferior da chamé.

1. Recolocar os filtros anti-gorduras em seu lugar (vermanual de uso da coifa).
