Liesituuletinta voidaan kayttaa poistoilmatai kiertoilmaversonia.

Asenna liesituuletin aina keittotason keskiosan ylapuolelle.
Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyss on oltava vähintään 60cm sähköliesien osalta ja 65cm kaasu- ja sekaliasien osalta. Kuva1
Jos kaasulieden kayttohjeissa vaaditaan suurempi etaisyys, on se otettava huomion.

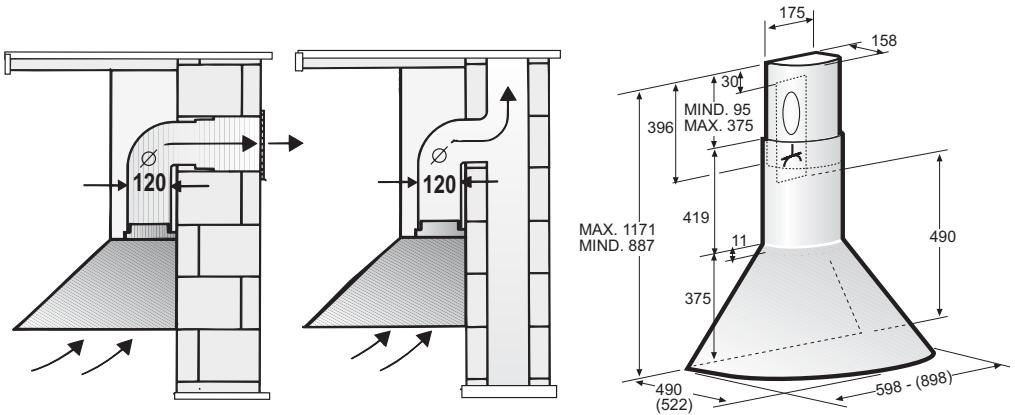

Poistoilmaversio:

Poistoilma ohjataan ylostuuletuskanavaa pitkin tai suoraan ulkoilmaan ulkoseinän lavitse.

Poistoilmaversiona käyttoä varten tulee asentaa takaiskuventtiili seinatuuletusrasian sisälle.

Jos takaiskuventtiliä ei ole toimitetu liesituulettimen mukana, se voidaan hankkia erikoislikkeestä.

Takaiskuventtiilin asennus:

Kytketakaiskuventaillilmaputkeen.

Kahden kevestyjousitetun lapän taytyy voida likkua ylöspän.

Jos poistoilma ohjataan ulos, onulkoseinään asennettava teleskooppinen seinärasia.

Liesituulettinen parhaan mahdollisen toiminnan takaamiseksi:
Lyhyt, silea ilman poistoputki.
Mahdollisimman suoraputki.
Lapimitaltaan suurin mahdollinen putkilman ahtaitamutkia.

Jos käytetään pitkiä, ei sileäpintaisia, liian mutkaisia tai lapimitaltaan liian pieniä pointopukia, tuulettimen imukyky ei ole enä paras mahdollinen ja laiteen melutaso nousee.

Pyoreat putket:
Suosittelemme sisäiseksi lapimitaksi: 120 mm.
Litteiden kanavien sisäisen poikkileikkauksen tulee vastata arvoltaan pyöreiden putkien poikkileikkausta.
Ei tule käyttaa teräviä kulmia.
Ø 120 mm noin 113 cm²
Jos putkien lapimitat eroavat toisistaan:
Käytä tiivistenauhaa.
Tarkista poistoilmaversiosa riittävā ilmanvaiohto.

Lapimitaltaan 0 120 mm ilmanpoistoputken liittäminen:

Asenna putki suoraan tuulettimen ilmanpoistoaukkoon.

Ennenasennusta

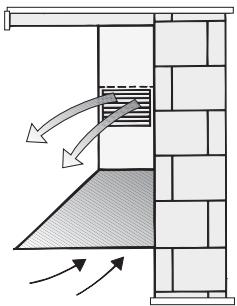

Kiertoilmaversio

Aktivihiilisuodatti-milla, jos poistoilmaversio ei ole mahdollinen.

Täydellinen asennussarjaja varasuodattimia voidaan hankkia erikoislikkeista.

Vastaavat lisavarusteiden numerokoodit loytyvat naiden kayttoohjeiden lopusta.

Seinän valmistelu

Seinän tulee olla tasainen ja pystysuora.
Varmista,ettaeinaantaa kiintean tuen asennettaville ruuveille jaseinatulpille.

Paino, kg:

	Poistoilmaversio	Kiertoilmaversio
60 cm	10,3	11,5
90 cm	13,2	14,4

Pidätämme oikeudenteknisen
kehitysssuunniltelman mukaisiint tuotannon
muutokiin.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettinen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liita tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta sihen päsee käsiki. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa etta sihen päsee käsiki, käytä normien mukiaista kaksinapaista katkaisija, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussäntöjen mukaisesti.

Huomio! tarkista aina, etta verkkokaapeli on asennetu oikealla tavalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimiokein.

Huomio! Riskien välttämiseksi
viransyöttöjohn voi vaihtaa ainoastaan
valtuutetuTekinen tuki.

Laitteen voiyhdistäa ainoastaan normien mukaiseen pistorasiaan. Pistorasian taytyisi sijaita sellaisessa paikassa, etta sihen päsee käsiki.

Pistorasialla on olta vama oma suojapiiri.
Jos pistorasia ei asennuksen jälkeen ole enä sellaisessa paikassa,etta sihen pääsee käsiki, on liitokseen laitettava katkaisija.

Kiinteä asennus:

Kiintean asennuksen voi suorittaa ainoastaan ammatitaitoinen ja valtuutettu henkilo.

Varaa laitteeseen moninapainen virrankatkaisin, jonka kontaktiväli on vähintään 3 mm ja jossa on "hätaseiskytkin".

Turvallisuussyistä johdon voi vaihtaa ainoastaan laitteen valmistaja, tekinen tukitaiammattaitoinen ja valtuutetuHenkilö.

Sahkotiedot:

Tekniset tiedot loytyvat laiteen sisapuolella olevastyyppikilvestarasvasuodattimien takaa.

Irrotuuletin sahköverkostakorjaustöiden ajaksi.

Sahköjhodon pituus 1.30m.

Tuuletin on EMCdirektiivmukainen.

Asennus

Tämä liesituuletin on tarkoitettu asennettavaksi keittion seinään.

Huomaa: Ota huomion mahdolliset lisavarusteet, jotka tullaan asentamaan.

1. Poista rasvasuodatin (katso Käytöohjeita).

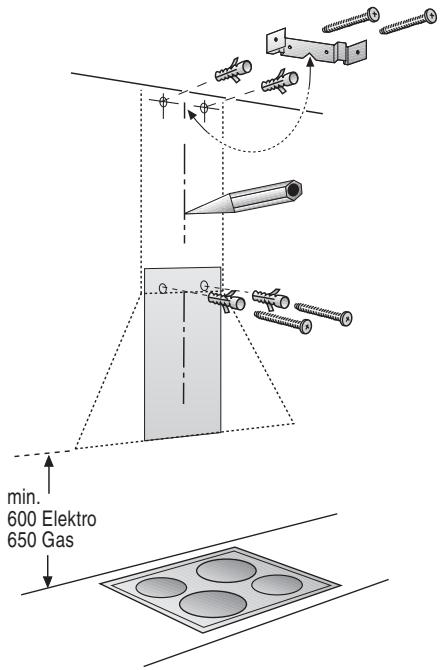

1. Piirra seinään viiva katosta tuulettimen alareunaan saakka keskelle sitä paikkaa, johon liesituuletin aiotaan asentaa.
2. Asennusmallia käyttaen merkitse ruuvien paikatseinäan.
3. Poraa 2 reikää (halkaisija 8 mm) liesituuletinta varten.

Poraa 2 reikää (halkaisija 8 mm) hormien kiinnityslaippaa varten - käytä laippaa mallina: se tulisi kiinnittää lahelle kattoa siten, etta laippaan merkitty osoitin osuu aiemmin piirretyn viivan kohdalle (katso kohtaa 2).

Laitaseinatulpatpaikalleenseinamukaisesti.

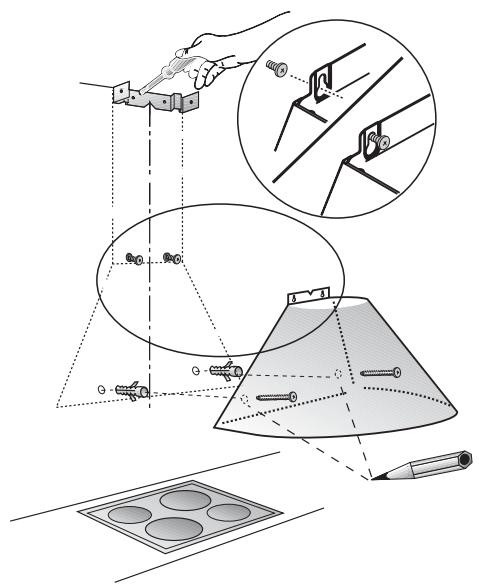

1. Ruuvaa kiinnityslaippa paikalleen hormien kiinnittämiseksi.
2. Helpottaaksesituulettimen kiinnytä seinänn ruuvaa 2 ruuvia, kunnes setyontyy esille noin 5mm

1. Ripusta liesituuletin seinä oleviin ruuveihin, suorista liesituuletin tysin oikeaan asentoon.
2. Merkitse 2 alempaa kiinnityspistettä. Poista liesituuletin ja ruuvaa 2 reikää (halkaisija 8 mm) merkittyihin kohtiin. Aseta 2 seinätulppaa, ripusta liesituuletin uudelleen ja kiinnitä se lopullisesti 2 ruuvilla.
3. Liitäilmanpoistoputki.
4. Liitä tuuletin sahkon syöttöverkloon.

Asennus

11. Ruostumatonta terästa oleva malli:

• Poista suojaava kalvo molemmista horneista.

Alā vahingoita herkkää pintaa.

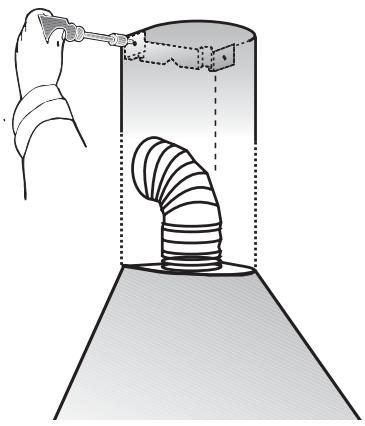

1. Ruuvaayylempi hormikiinnityslaipan laidoille 2 lyhyellra ruuvilla.
2. Aseta alempi hormi liesituulettimen pälle ja aseta hormi suoraan.

Jotta voidaan valttta ylemman hormin vahingoittuminen tyonnettaess alempaa hormia, peita alemman horminylareuna asennusmallilla tai muulla suojaavalla materiaaillila.
14. Laita rasvasuodatin takaisin paikalleen (katso käyttohjeita).
