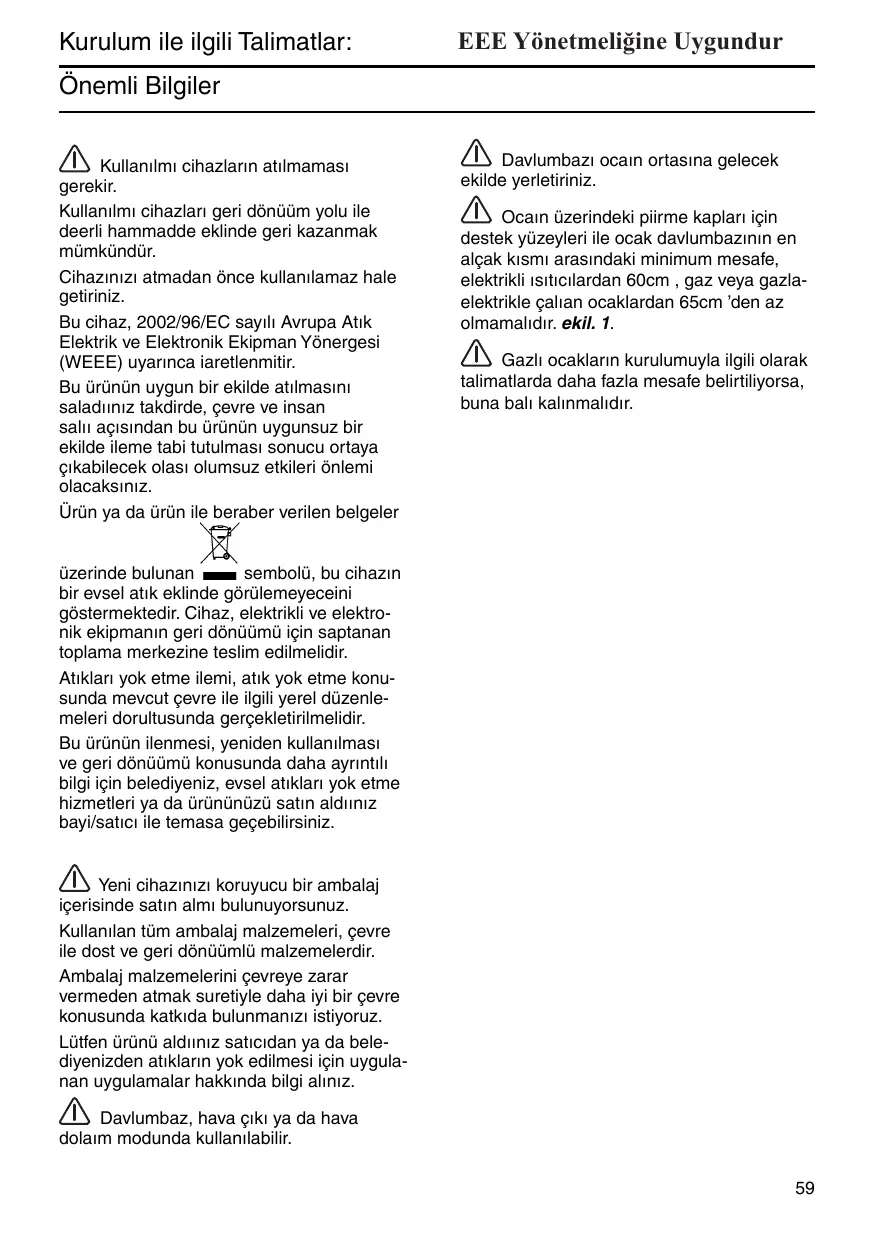

Kullanilm cihazlarin atilmaması gerekir.

Kullanı mī cihazlari geri DONUUM yolu ile deerli hammadde eklinde geri kazanmak mūmkündür.

Cihazinizi atmadan once kullanilamaz hale getiriniz.

Bu cihaz, 2002/96/EC sayil Avrupa Atik Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyarincia iaretlenmitir.

Bu urunun uygun bir ekilde atilmasini saladimiz takdirde, cevre ve insan sali aqisindan bu urunun uygunsuz bir ekilde ileme tabi tutulmasi sonucu ortaya ckabilecek olasi olumsuz etkileri onlemi olacaksiniz.

Urun ya da urun ile beraber verilen belgeler

üzerinde bulunan —— sembolü, bu cihazın bir evsel atik eklinde görulemeyceini gostermektedir. Cihaz, elektrkli ve elektronik ekipmanin geri donuümün saptanan toplama merkezine teslim edilmelidir.

Atiklari yok etme ilemi, atik yok etme konusunda mevcut cevre ile ilgili yerel duzenlemeleri dorultusunda gercekletirilmelidir.

Bu urunun ilenmesi, yeniden kullanilmasi ve geri donuum konusunda daha ayrintili bilgi icin belediyeniz, esvel atiklar yok etme hizmetleri ya da urununuzu satin aldiniz bayi/satici ile temasa gelebilirsiniz.

Yeni cihazinizi koruyucu bir ambalaj icerisinde satin almi bulunyoursunuz.

Kullanilan tum ambalaj malzemeleri, cevre ile dost ve geri donuumlul malzemelerdir.

Ambalaj malzemelerini cevreye zarar vermeden atmak suretiyle daha iyi bir cevre konusunda katkida bulunmaniz istiyoruz.

Lütfen ürünü aldiniz saticidan ya da belediyenizden atiklarin yok edilmesi icin uygulanan uygulamalar hakkinda bilgi aliniz.

Davlumbaz, hava ciki ya da hava dolaim modunda kullanilabilir.

Davlumbazi ocain ortasina gelecek ekilde yerletiriniz.

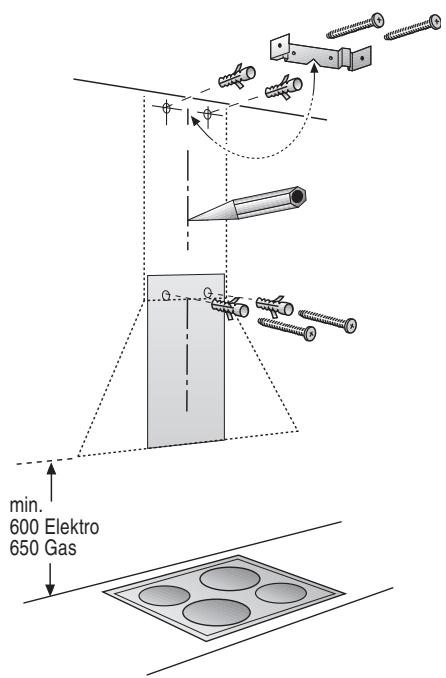

Ocain uzerindeki piirme kaplari icin destek yüzeyleri ile ocak davlumbazınin en alçak kismi arasindaki minimum mesafe, elektrikli isiticiardan 60cm, gaz veya gazla-elektrikle calian ocaklardan 65cm 'den az olmamaldir. ekil. 1.
Gazl ocalarin kurulumuyla ilgili olarak talimatarda daha fazla mesafe belirtilyorsa, buna bal kalimaldir.

Kurulum ilemi yapmadan öncé

Hava ciki modu

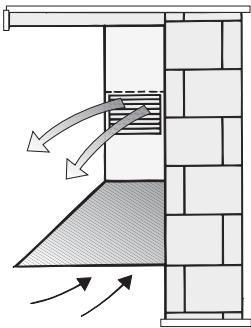

Kirli hava, bir havalandirma bacasi vasitasiyla ya da dorudan duvardan gezerek diari tahiye edilir.

Cihazın hava*cikl modunda calitirilmasi icin, duvar havalandirma böllumüne tek yönlü bir flapin (dme kapak) yerletirilmesi gerekir. Davlumbaz ile beraber bir flap verilmemi ise, bu Tür flaplan satan dukkanlardan temin edebilirsiniz.

Tek yönlü flapin takilmasi:

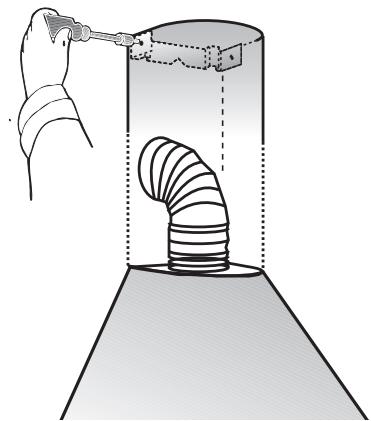

Hava borusu icerisine tek yönlü flapi yerletirin.

ki adet hafic ge gerilmi flapin, yukariya doru hareket edebilmesi gerekir.

Kirli hava, diari tahiye edilecek ise, teleskopik bir duvar bolmesinin, di duvara montededilmesi gerekir.

Davlumbazdan optimal duzeyde verim almak icin:
Hava ciki borusunun kisa ve duzgün olmasi artir.
Boruda mumkun olduu kadar az bukulme olmasina dikkat ediniz.
Borunun capinin, mumkun olduu kadar cok geni olmasini ve boruda bukulmeler olmamasini salayiniz.

Hava ciki borulari uzun ve sert ise

ve cok eilmi ya da ufak capli borular kullaniliyorsa, hava tahliye orani optimal bir seviyede olmayacak ve bud, cihazin gurultulu calimasina neden olacaktir.

Yuvarlak boru:
Önerdiimiz boru ic capi: 120 mm
Duz borularin ic kesitinin yuvarlak borularin ic kesitine eit olmasi gerekir.
Borularin bukulmemesi gerekir. 0 120 mm takribi 113 cm² .
ayet borularin capi farkl ise: zolasyon bandi kullaniniz.
Hava cik modu icin, yeterli miktarda temiz hava olduundan emin olmaniz gerekir.

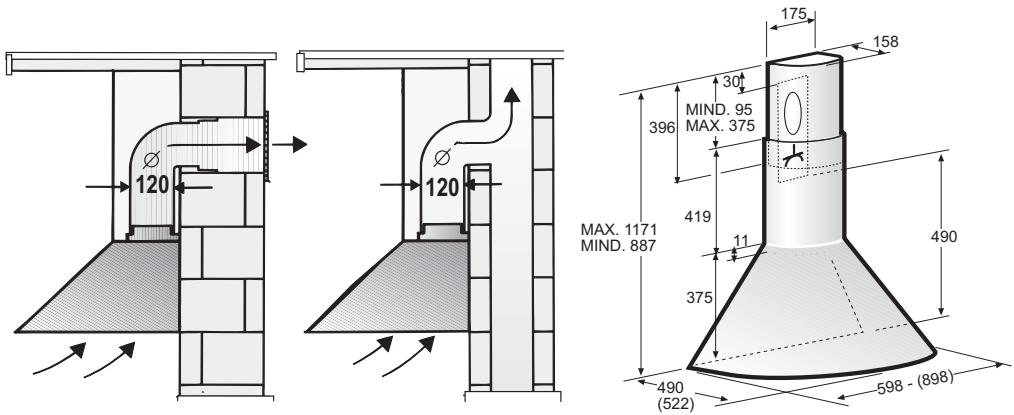

Bir 0 120 mm'lik hava ciki borusunun yerletirilmesi:

Boruyu dorudan davlumbaz uzerindeki hava qiki deliine monte ediniz.

Kurulum ilemi yapmadan önce

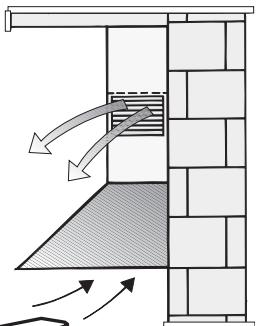

Hava dolaim modu

Hava ciki modunummukun olmadu durumlarda aktif karonfiltresile beraber calitirilir.

Kurulum setinin tamami, yetkili bayiler-den temin edilebilar.

Her bir aksesuarin numarasini bu kullanim kilavuzunun sonunda gorebilirsiniz.

Duvarin hazirlanmasi

Duvar duz ve dikey olmaldir.
Duvarin vida ve filerin dizgün bir ekilde yerletirilebilecek iyi bir konumda olduundan emin olunuz.

Airlik (kg):

	Hava çiki modu	Hava dolayim modu
60 cm	10,3	11,5
90 cm	13,2	14,4

Teknik gelimeler cerecevesinde yapisal deijklkler yapma hakkini sakli tutariz.

Elektrik balantisi

Ana guc kaynai davlumbazin icinde
yer alan plakada belirtilen deere uygun olmalidir. Davlumbazi varsa bir fi ile mevcut duzenlemelere uygun ekilde prize takip eriilebilir bir alana yerletiriniz. Cihaz, fi ile balanmyorsa (dorudan ebeke balantisi) veya fi eriilebilir bir yerde deilse, airi akim kategorisi III ile ilgili koullar.altinda ana kablonun balantisinin tamamen kesilmesini salayan, standartlara uygun cift kutuplu bir anahtar kullaniniz.

Uyari: Davlumbazi ana guc kaynaina yaniden balamadan ve etkin ekilde calitini kontrol etmeden once, ana guc kaynai kablosunun duzgün takilip takilmadi n denetleyiniz.

Uyari: Guc kablosunun yenisiyle deitirilmesi yetkili destek servisi veya benzer kalifiye elman tarafindan yapilmaldir.

Davlumbazi standartlara uyan bir prize balayiniz. Priz eriebileceiniz bir yerde bulunmaldir.

Priz koruma devresi ile donanmi olmaldir.

Montajdan sonra prize erimek olanaksiz ise, balanti icin bir devre kesicisi almak gerekiyor.

Sabit montaj:

Bu montaji sadece yetkili bir kii
gerekletirebilir. 3 mmlik arasi olan cok
uzantili bir devre kesici si ile bir "akim kesici"
bulunmaldir.

Tehlikeli durumlari onlemek uzere, kablonun deiimi sadece uretici, hizmet merkezi veya yetkili bir kii tarafindan gerekletirilmelidir.

Elektrik bilgiler:

Cihazin teknik bilgileri ya filtlerinin arkasindaki etiketin uzerinde yazildir.

Tamir edilecek isedavlumbazin elektrik balantisini kesiniz.

Güç kablosunun uzunluu: 1,30 m.

Davlumbaz EMC standartlarina uygundur.

Kurulum

Bu davlumbaz mutfak duvarina monte edil-mek uzere tasarlanmitir.

Not: Takilacak özel aksesuarlari da goz onünde bulundurmaniz gerekir.

1. Ya filtresini Çikarınüz (Kullanım Kilavuzuna bakınüz).

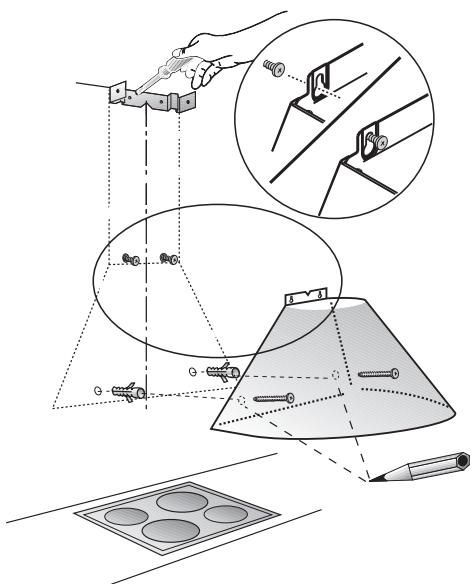

1. Duvarin üzerine davlumbazın monte edilecei yerin ortasindan balayarak tavan dan itibaren davlumbazın alt kismina doru bir Çizgi Çiziniz.

2. Bir ablon ile vida icin kullanacainiz yerleri iaretleyiniz.

3. Davlumbaz icin 2 adet delik açıniz (çap 8 mm).

Baca deliin açılmasi icin destek
koymak üzere 2 adet delik açınüz (Cap: 8 mm) ve destei bir ablon eklinde
kullanız: Bu destein üzerine yapilan iaretin, önceden yapilan Çüzgi ile üst üste gelmesi icin tavana yakın bir konumda olması gerekir (Bkz 2. ilem)

Dubelleri duvara monte ediniz.

1. Baca deliin borularin takmak icin destei vidalayiniz.
2. Davlumbazin duvara takilmasi icin takribi 5 mm kadar derinlie ulana kadar 2 vidayi yerletiriniz.

1. Davlumbazi duvardaki vidalar üzerineGPCiriniz, davlumbazi duzgün bir ekildeortalayiniz.
2. 2 adet alt balanti noktası tespit ediniz. Davlumbazı kaldırıp, iaretli noktalar üzerine iki delik acınüz (Çapı: 8 mm) 2 adet dubel takınüz. Davlumbazı yeniden asıp, kalı olacak ekilde 2vida ile sabitleyınüz.

Kurulum

1. Hava Çi kū deliin borusunun balantı nı yapınüz.

2. Davlumbaza elektrik salayacak balantiyi açınüz.

3. Paslanmaz Çelikten model:

ki baca borusundan koruyucu filmi cikariniz.
Hassas yüzeylere carpmamasina dikkat ediniz.

1. Üst baca borusunu, sabitleme desteinin iki tarafina iki kucuk vida ile vidalayiniz.
2. Alt baca borusunu davlumbazin uzerine yerletirip, baca borusunu hizalayiniz.

Alt baca borusunu itme ilemi esnasinda ust borunun cizilmesini onlemek amaciyla kurulum ablonu ya da baka bir koruyucu malzeme ile alt borunun kenarini kapatmaya caliniz.

1. Ya filtrresini yeniden yerletiriniz (kullanma kilavuzuna bakiniz).

DHZ5215

EAN 4242 002 411 231

Hava devir daim modu, kurulumu ile birlikte
