Instrucciones de montaje

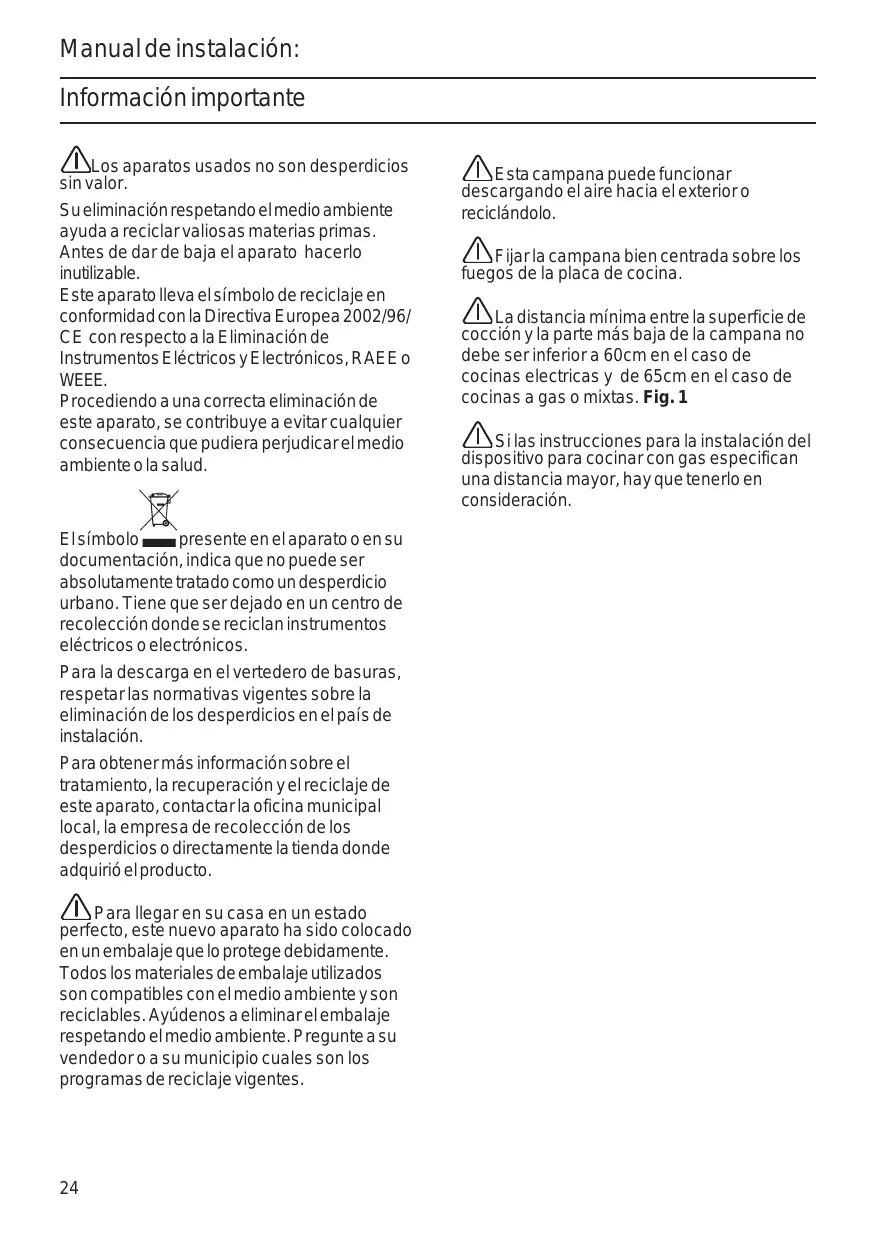

Seite 3-8 page 9-13 page 14-18 Manual de instalación: Información importante Los aparatos usados no son desperdicios sin valor. Su eliminación respetando el medio ambiente ayuda a reciclar valiosas materias primas. Antes de dar de baja el aparato hacerlo inutilizable. Este aparato lleva el símbolo de reciclaje en conformidad con la Directiva Europea 2002/96/ CE con respecto a la Eliminación de Instrumentos Eléctricos y Electrónicos, RAEE o WEEE. Procediendo a una correcta eliminación de este aparato, se contribuye a evitar cualquier consecuencia que pudiera perjudicar el medio ambiente o la salud. El símbolo presente en el aparato o en su documentación, indica que no puede ser absolutamente tratado como un desperdicio urbano. Tiene que ser dejado en un centro de recolección donde se reciclan instrumentos eléctricos o electrónicos. Para la descarga en el vertedero de basuras, respetar las normativas vigentes sobre la eliminación de los desperdicios en el país de instalación. Para obtener más información sobre el tratamiento, la recuperación y el reciclaje de este aparato, contactar la oficina municipal local, la empresa de recolección de los desperdicios o directamente la tienda donde adquirió el producto. Para llegar en su casa en un estado perfecto, este nuevo aparato ha sido colocado en un embalaje que lo protege debidamente. Todos los materiales de embalaje utilizados son compatibles con el medio ambiente y son reciclables. Ayúdenos a eliminar el embalaje respetando el medio ambiente. Pregunte a su vendedor o a su municipio cuales son los programas de reciclaje vigentes.

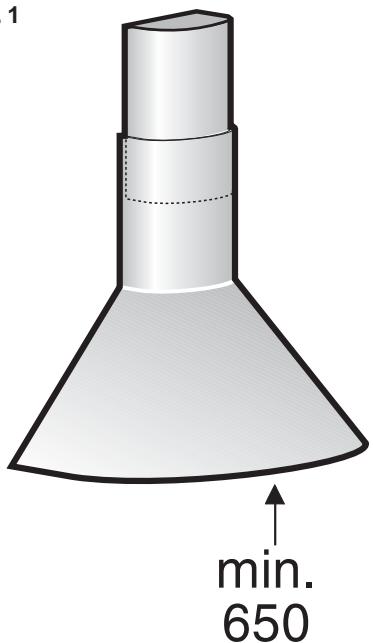

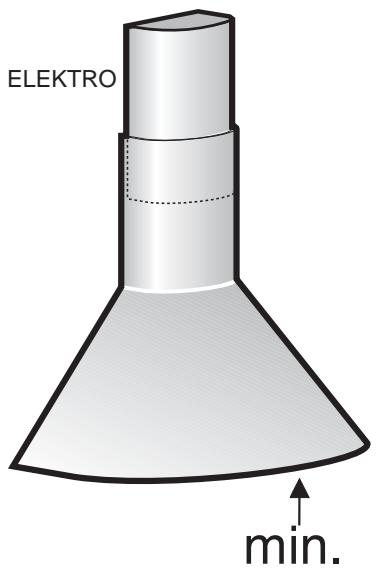

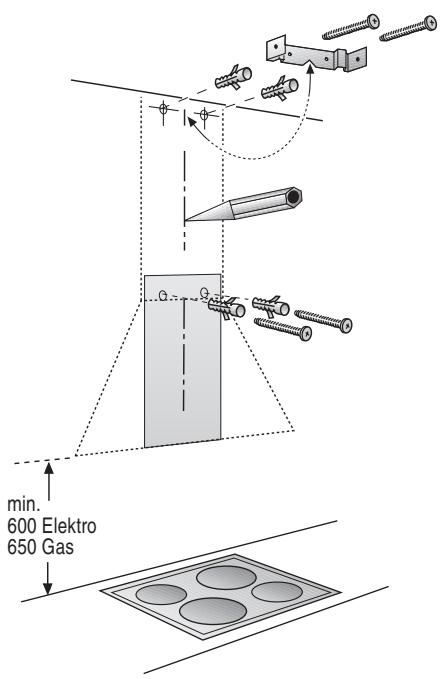

Esta campana puede funcionar descargando el aire hacia el exterior o reciclándolo. Fijar la campana bien centrada sobre los fuegos de la placa de cocina. La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Fig. 1 Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración. Antes de la instalación

MIND. 95 396 MAX. 375

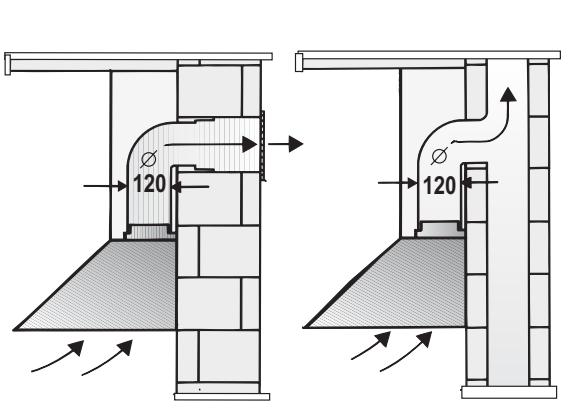

(522) Evacuación del aire hacia el exterior El aire viciado se evacua hacia arriba a través de un tubo de descarga o directamente hacia el exterior atravesando la mampostería. Si la campana evacua el aire viciado hacia el exterior, instalar una válvula antireflujo en la toma de ventilación. Si el aparato no está dotado con una válvula antireflujo, adquirirla en las tiendas especializadas. Instalación de la válvula antireflujo ❑ Colocar la válvula antireflujo en el tubo de aire Si el aire viciado atraviesa el muro externo, instalar una ventosa telescópica. Para obtener un funcionamiento óptimo de la campana, prestar atención a : ❑ Colocar un tubo de evacuación corto y liso. ❑ Con la menor cantidad de ángulos posible. ❑ Con el mayor diámetro posible y con los ángulos redondeados. ❑ Si se emplean tubos de descarga demasiado largos, desiguales, con muchos ángulos o de un diámetro demasiado pequeño, la capacidad de extracción del flujo de aire no permanecerá dentro del nivel óptimo 98)

598 - (8

y se incrementará el ruido. ❑ Tubos circulares: Se recomienda el uso de tubos de 120 mm. de diámetro interior. ❑ Los tubos rectangulares tienen una sección interior equivalente al diámetro interior de los tubos circulares. Los tubos no tienen que presentar ángulos netos. 120 mm. Ø = 113 cm2 de sección. ❑ Si los tubos tienen diámetros diferentes: utilizar cinta aislante. ❑ Si la campana evacua el aire hacia el exterior, asegurar un volumen de aire suficiente. Instalación del tubo de descarga Ø 120 mm: ❑ Fijar directamente el tubo de descarga a la abertura.

Antes de la instalación Conexión eléctrica Modalidad aire reciclado ❑ Con filtro de carbón activo cuando no es posible descargar hacia afuera el aire de la campana.

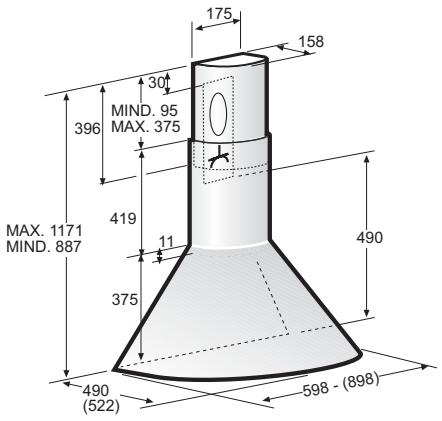

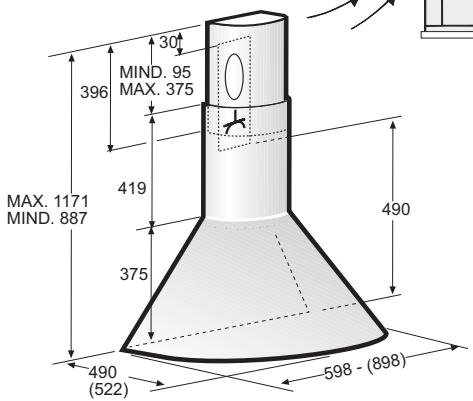

MIND. 95 396 MAX. 375 MAX. 1171 MIND. 887

598 - (8

(522) El kit completo de instalación lo puede comprar en su tienda especializada. Los números de referencia de las piezas correspondientes se encuentran al final del presente manual de uso. Preparación de la pared ❑ La pared tiene que ser plana y vertical. ❑ Utilizar tacos para mejorar el fijado. Pesos en Kg.: descarga aire hacia el exterior modalidad aire reciclado 60 cm 10,3 11,5 90 cm 13,2 14,4 Nos reservamos el derecho de realizar cambios de fabricación por mejoras técnicas.

La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interno de la campana.Si es suministrada de un enchufe, enchufar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible.Si no es suministrada con enchufe (conexión directa a la red) o de espina y no es colocada en una zona accesible accesible, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación. Atención:antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente. Atención!La sustitución del cable de alimentación debe ser efectuado por el servicio de asistencia técnica autorizado de manera de evitar todo tipo de riesgo. Conectar la campana sòlo con un enchufe Asi como establecido por las normativas vigentes . El enchufe deberia estar en una zona accesible. ❑ El enchufe debe ser proveido de un circuito de protecciòn. ❑ Si después de la instalaciòn no se logra alcanzar el enchufe Hay que considerar un dispositivo de interrupciòn de la conexiòn. Instalaciòn fija: La instalaciòn puede ser llevada a cabo solo por una persona autorizada Considerar una interrupciòn omnipolar con una abertura de los contactos de por lo menos 3 mm, incluido un "salvavida". La sustituciòn del cable tiene que ser llevada a cabo por el productor, por el centro de asistencia o por una persona competente y autorizada para evitar peligros. Datos eléctricos: Los datos técnicos del aparato se encuentran en la etiqueta con las caarcteristicas en el interior del aparato dentràs de los filtros anti grasas. En caso de reparaciòn desconectar la campana de la red eléctrica. Longitud del cable de alimentaciòn: 1,30 m. La campana està hecha en conformidad con las directivas EMC. Instalación Esta campana de aspiración está predispuesta para el montaje en la pared de la cocina. Atención!No conectar el aparato a la red eléctrica hasta que la instalación fue completada. Nota: Tener en cuenta todos los accesorios especiales a instalar.

1. Desmontar los filtros antigrasa, ver manual

de uso de la campana.

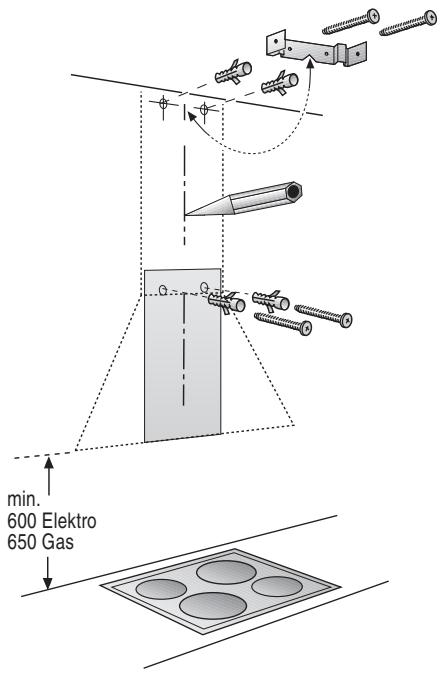

4. Hacer 2 agujeros ( 8 mm. de diámetro)

para fijar la campana. Hacer 2 agujeros (8 mm. de diámetro) para el estribo de fijación de la chimenea utilizar el estribo como plantilla: tiene que ser posicionada cerca del techo y con el índice en correspondencia de la línea mediana dibujada antes. (ver secuencia de instalación 2). Insertar los tacos en el muro.

5. Fijar el estribo de fijación de la chimenea

6. Para facilitar el enganche de la campana

sobre la pared, atornillar 2 tornillos dejándolos afuera unos 5 mm.

2. Trazar sobre la pared una línea mediana

iniciando desde el lado inferior de la campana de aspiración hacia el techo.

3. Marcar la posición de los tornillos sobre la

pared utilizando la plantilla.

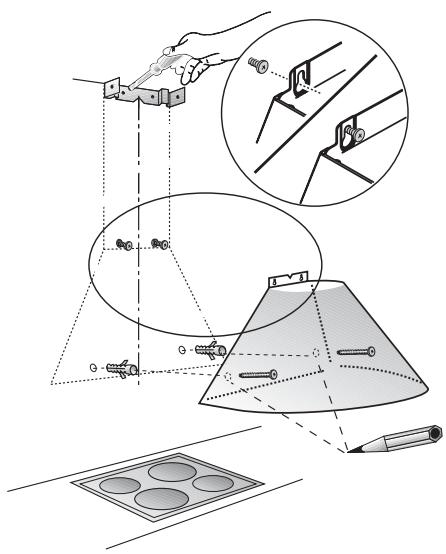

7. Enganchar la campana de aspiración con

los tornillos, ajustar la posición de la campana.

8. Marcar 2 puntos para la fijación inferior.

Quitar la campana y hacer 2 agujeros ( 8 mm. de diámetro) dónde han sido señalados. Introducir 2 tacos, enganchar de nuevo la campana y fijarla de manera definitiva con los 2 tornillos.

9. Conectar la campana a los tubos.

10. Conectar la campana a la red eléctrica.

11. Versión de acero inoxidable:

Quitar la película de plástico de protección del cubre chimenea de acero inoxidable. Prestar atención para no dañar las superficies frágiles.

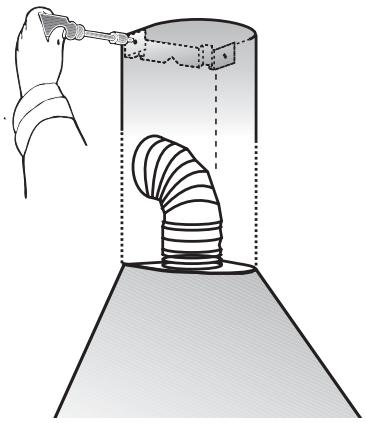

12. Con 2 tornillos cortos, atornillar el cubre

chimenea superior al estribo de fijación.

13. Poner el cubre chimenea inferior sobre la

campana, controlar la conformidad de los cubre chimeneas con la campana. Prestar atención a no rayar el cubre chimenea de acero inoxidable durante el montaje. Utilizar por ej. la plantilla u otro material para proteger los ángulos del cubre chimenea inferior.

14. Volver a montar los filtros antigrasa en su

lugar, ver el manual de uso de la campana.
