MODE D'EMPLOI U20ME2E8 PANASONIC
Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure.
- Nous vous remercions d'avoir fait l'acquisition de ce produit Panasonic.
- Ce produit est une unité extérieure de climatisation commerciale.
- Instructions d'installation jointes.
Table des matières
Précautions de sécurité 6 Précautions d'utilisation 8 Nomenclature des pièces 9 • Caractéristiques techniques 50 -Unité extérieure 50 Tableau de correspondance des langues 51
Si vous avez des problèmes ou questions concernant votre climatiseur, vous aurez besoin des informations suivantes. Les numéros de modèle et de série se trouvent sur la plaque signalétique.
N° de modèle
N° de série
Date d'achat
Adresse du revendeur
Numéro de téléphone
Précautions de sécurité
Les symboles suivants utilisés dans ce manuel vous avertissent de conditions potentiellement dangereuses pour les utilisateurs, le personnel d'entretien ou l'appareil :
| AVERTISSEMENT | Ce symbole signale un danger ou une manoeuvre périlleuse pouvant engendrer des blessures physiques graves, voire mortelles. |
| PRÉCAUTION | Ce symbole signale un danger ou une manoeuvre périlleuse pouvant engendrer des blessures physiques ou des dégâtsmatériels. |
Interdictions
Points à observer
- Lisez attentivement ce mode d'emploi avant d'utiliser le climatiseur. En cas de difficultés ou de problèmes, demandez de l'aide à votre revendeur.
- Ce climatiseur est conçu pour vous donner des conditions ambiantes confort. Ne l'utilisez que pour le but prévu comme décrit dans ce mode d'emploi.
Confirmez auprès d'un revendeur agréé ou d'un spécialiste le type de réfrigérant spécifique à utiliser. L'utilisation d'un réfrigérant autre que celui spécifique peut provoquer des dommages matériels, des brûlures et des blessures, etc.
Ce climatiseur ne comporte pas d'érateur pour l'admission d'air frais de l'extérieur. Vous devez ouvrir les portes ou les fenêtres fréquemment quand vous utilisez des appareils de chauffage à gaz ou à pétrole dans la même pièce, qui consomment beaucoup d'oxygène de l'air. Autrement il y a risque d'asphyxie dans un cas extrême.
N'utilise jamais ni ne rangez de l'essence ou tout autre gaz ou liquide inflammable près du climatiseur — ceci est très dangereux.
N'utilise pas cet appareil dans une atmosphère potentiellement explosive.
Ne touchez jamais l'unité avec les mains mouillées.
N'insérez pas les doigts ou d'autres objets dans l'unité intérieure ou extérieure du climatiseur, car les pièces en rotation présentent un risque de blessure.
Si le réfrigérant entre en contact avec une flamme, il produit un gaz toxique.
Pour des raisons de sécurité, assurez-vous que le climatiseur est hors tension et coupez également le courant avant le nettoyage ou le dépannage.
Débranchez la fiche du cordon d'alimentation de la prise, mettez le disjoncteur hors tension ou encore coupez le dispositif de sectionnement en vue d'isoler le climatiseur de l'alimentation secteur en cas d'urgence.
Ne nettoyez pas vous-même l'intérieur des unités intérieure et extérieure. Demandez à un revendeur autorisé ou à un spécialiste de s'en charger.
En cas de dysfonctionnement de cet appareil, ne le réparez pas vous-même. Prenez contact avec le revendeur ou un SAV pour la réparation.
Prévoyez une prise électrique à utiliser exclusivement pour chaque unité, et prévoyez un dispositif de déconnexion de l'alimentation, un disjoncteur de fuite à la terre ou un disjoncteur différentiel pour la protection contre surintensité de courant dans la ligne exclusive.
Prévoyez une prise électrique à utiliser exclusivement pour chaque unité. Une séparation des contacts au moyen d'une déconnexion complète dans tous les pôles doit en outre être incorporée dans le câblage fixe conformément aux règles de câblage.
Pour éviter les risques possibles d'une défaillance de l'iso1ation, l'unité doit être mise à la terre.
N'utilisez pas un cordon modifié, un cordon commun, une rallonge ou un cordon non spécifique afin de prévenir une surchauffe ou un incendie.
Cessez d'utiliser le produit en cas d'anomalie ou de défaillance et débranchez la fiche du cordon d'alimentation ou mettez le produit ou le disjoncteur hors tension.
(Risque de fumée, incendie, électrocution)
Exemples d'anomalies/défaillances :
- Le disjoncteur de fuite à la terre se déclenche fréquemment.
- Il arrive que le produit ne se mette pas en marche lorsqu'il est mis sous tension.
- Il arrive que le courant soit coupé lorsque le cordon est déplacé.
- Une odeur de brûlé ou un bruit inhabituel est detectable pendant le fonctionnement.
- Le boîtier est déformé ou anormalement chaud.
- De l'eau fuit de l'unité intérieure.
- Le cordon d'alimentation ou sa fiche chauffe anormalement. -La vitesse du ventilateur ne peut pas être commandée.
- L'unité s'arrête brusquement de fonctionner alors qu'elle est sous tension.
- Le ventilateur ne s'arrête pas même en arrêtant le fonctionnement.
Contactez immédiatement votre revendeur local pour maintenance ou réparation.
Cet appareil est donc destiné à être utilisé par des utilisateurs avertis ou formés dans les magasins, l'industrie légère, les fermes ou à des fins commerciales par des personnes néophytes.
Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes aux facultés physiques, sensorielles ou mentales diminuées ou sans expérience ni expertise sous la surveillance d'un adulte ou s'ils ont reçu des instructions concernant l'utilisation sécuritaire de l'appareil et s'ils comprennent les risques encourus.
Gardez l'alarme incendie et la sortie d'air à au moins 1,5 m de l'unité.
Évitez de refroidir ou de chauffer excessivement la pièce en présence de bébés ou d'invalides.
Ne mettez pas sous/hors tension le climatiseur à partir de l'interrupteur secteur. Utilisez la touche de commande ON/OFF.
N'introduisez rien dans la sortie d'air de l'unité extérieure. Ceci est dangereux, car le ventilateur tourne à vitesse élevée.
Ne touchez pas l'entrée d'air ou les ailettes en aluminium mince de l'unité extérieure, sous peine de vous blesser.
Ne vous asseyez pas, ni ne montez sur l'unité. Vous risqueriez de tomber accidentellement.
Ne collez aucun objet dans le CARTER DE VENTILATEUR.
Vous pourriez vous blesser et l'unité pourrait être endommagée.
- Le compresseur peut occasionnellement s'arrêter pendant un orage. Ceci n'est pas le signe d'un dysfonctionnement. L'unité redémarre automatiquement au bout de quelques minutes.
- Le texte en anglais correspond aux instructions originales. Les autres langues sont la traduction des instructions d'origine.
Ce produit contient des gaz à effet de serre fluorés relevant du Protocole de Kyoto. N'évacuez pas les gaz dans l'atmosphère. Type de réfrigérant : R410A
Valeur GWP(1) : 1975
(1) GWP = potentiel de réchauffement de la planète
Des inspections périodiques des fuites de réfrigérant peuvent être exigées par la législation européenne ou locale. Veuillez contacter votre revendeur local pour de plus amples informations.
Installation
- Ce climatisation doit être installée correctement par des installateurs qualifiés qui se conformeront au mode d'emploi accompagnant l'unité.
- Avant l'installation, vérifie que la tension de l'alimentation électrique de votre domicile ou bureau est identique à la tension indiquée sur la plaque signalétique.
Évitez les emplacements suivants pour l'installation.
- Emplacements représentant de la fumée ou des gaz combustibles. Également emplacements à la température extrêmement élevée comme les serres.
- Emplacements où sont placés des objets générateurs d'une chaleur excessivement élevée.
Attention :
- Évitez d'installer l'unité extérieure dans des endroits où de l'eau de mer salée peut l'éclabousser directement ou en présence d'air sulfureux, à proximité d'un spa. (Pour protégé le climatiseur d'une corrosion importante)
Câblage
L'ensemble du câblage doit être conforme aux codes électriques locaux. (Consultez votre revendeur ou un électricien qualifié pour en savoir plus.) - Chaque unité doit être correctement mise à la terre avec un câble de mise à la terre ou par le biais du câblage d'alimentation. Le câblage doit être réalisé par un électricien qualifié.
Allumez l'alimentation secteur 5 heures avant le début du fonctionnement.
(Pour le préchauffage)
- Laissez l'alimentation secteur allumée pour une utilisation continue.
Remarque
Débranche la fiche du cordon d'alimentation de la prise, mettez le disjoncteur hors tension ou encore coupez le dispositif de sectionnement en vue d'isoler le climatiseur de l'alimentation secteur si vous prévoyez de ne pas utiliser le climatiseur pendant une période prolongée.
Conditions de fonctionnement
Utilisez ce climatiseur dans la plage de température suivante.
| Unitéextérieure | Plage de tempé-rature intérieure | Plage de tempéra-ture extérieure |
| 2WAY (Type ME2) |
| Refroidisse-ment | 14°C ~ 25°C (*WBT) | -10°C ~ 52°C (*DBT) |
| -10°C ~ 43°C (*DBT)*1 |
| Chauffage | 16°C ~ 30°C (*DBT) | -25°C ~ 18°C (*WBT) |
DBT: Température de bulbe sec WBT: Température de bulbe humide *1: La température maximale admissible pour ce système de climatisation est réduite à 43°C quand le tuyau R22 existant est utilisé.
Ces symboles sur les produits, l'emballage et/ou la documentation jointe signifient que les produits électriques et électroniques usagés, ainsi que les batteries, ne doivent pas être mélangés aux ordures ménagères.
Pour un traitement, une récupération et un recyclage corrects des produits anciens et des batteries usagées, apportez-les aux points de collecte applicables conformément à la législation de votre pays et aux Directives 2002/96/CE et 2006/66/CE.
En éliminant correctement ces produits et batteries, vous aiderez à préserver des ressources précieuses et à prévenir les effets néfastes sur la santé humaine et l'environnement de leur mauvaise gestion.
Pour de plus amples informations sur la collecte et le recyclage des produits et batteries usagés, veuillez contacter votre collectivité locale, la décharge locale ou le point de vente où vous avez acheté les articles.
Des sanctions peuvent être prises en cas de mise au rebut non conforme à la législation nationale de ces produits usagés.
À l'attention des utilisateurs commerciaux dans l'union européenne
Si vous souhaitez mettre au rebut vos appareils électriques et électroniques, contactez votre revendeur ou fournisseur pour de plus amples informations.
Ces symboles ne sont valides que dans l'Union Européenne. Si vous souhaitez mettre au rebut ces articles, contactez les autorités locales ou votre revendeur et renseignez-vous sur la bonne méthode d'élimination.
Remarque sur le symbole de la batterie (exemples des deux symboles) :
Ce symbole peut être utilisé conjointement à un symbole chimique. Dans ce cas, il est conforme aux exigences définies par la Directive sur le produit chimique impliqué.

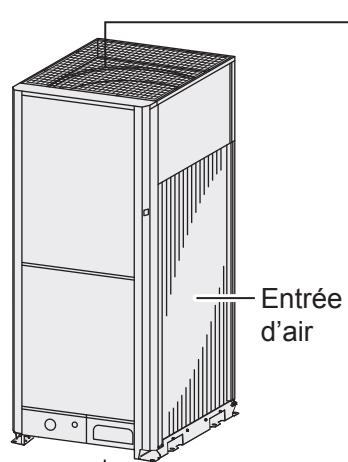

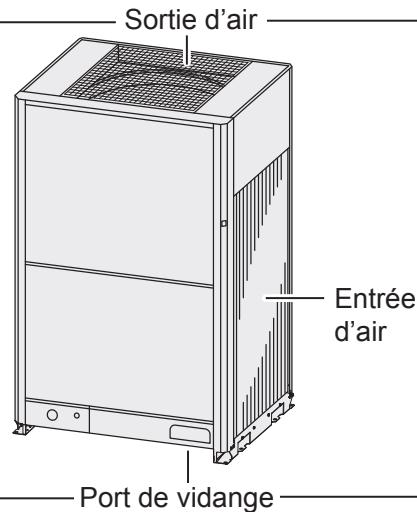

2WAY (type ME2)
8,10 HP
12,14,16 HP
18,20 HP
(bas)
Télécommande sans fil
Pour toutes les unités intérieures
Télécommande de minuterie
N° de module CZ-RTC4 Pour toutes les unités intérieures
Télécommande câblée haut de gamme
N° de modulo CZ-RTC5A Pour toutes les unités internes
Lisez le mode d'emploi accompagnant la télécommande.
Réglage de la direction du flux d'air
Consultez le mode d'emploi fourni avec l'unité intérieure.
Maintenance
Consultez le mode d'emploi fourni avec l'unité intérieure.
Dépannage
Consultez le mode d'emploi fourni avec l'unité intérieure.
N° de série
Date de conformance
