U20ME2E8 - Condizionatore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo / Serie	Unità esterna ECOi ME2, pompa di calore inverter 2 tubi
Potenza frigorifera nominale	56 kW
Potenza termica nominale	63 kW
EER nominale (raffreddamento)	3,35
COP nominale (riscaldamento)	3,94
SEER - efficienza stagionale freddo	5,98
SCOP - efficienza stagionale caldo	4,88
Potenza consumata (raffreddamento)	16,70 kW
Livello sonoro modalità normale	60 dB(A)
Livello sonoro modalità silenziosa	57 dB(A)
Potenza acustica	81 dB
Flusso d'aria	405 m³/min
Alimentazione elettrica	380/400/415 V trifase - 50 Hz
Intensità nominale (raffreddamento)	25,4 A
Dimensioni A x L x P	1 842 x 1 540 x 1 000 mm
Peso netto	375 kg
Fluido refrigerante	R410A
Carica refrigerante	9,5 kg
Gamma di temperatura (raffreddamento)	-10 °C a +52 °C
Gamma di temperatura (riscaldamento)	-25 °C a +18 °C

Domande frequenti - U20ME2E8 PANASONIC

A cosa serve il Panasonic U-20ME2E8?

Il U-20ME2E8 è l'unità esterna della gamma ECOi ME2 di Panasonic, una pompa di calore inverter a 2 tubi da 56 kW in raffreddamento e 63 kW in riscaldamento. È progettata per installazioni terziarie (uffici, negozi, hotel) e alimenta diverse unità interne della gamma ECOi.

Quante unità interne si possono collegare al U-20ME2E8?

Il U-20ME2E8 accetta un rapporto di capacità delle unità interne dal 50 al 130%, estensibile fino al 200% a seconda della configurazione. Può alimentare diverse cassette, canalizzabili o console della gamma ECOi in base alle esigenze dell'installazione.

Quale alimentazione elettrica è richiesta per il U-20ME2E8?

L'unità funziona in trifase 380/400/415 V, 50 Hz. L'intensità nominale in raffreddamento è di 25,4 A. Un interruttore automatico e cavi adeguati devono essere installati da un elettricista qualificato prima della messa in servizio.

A quali temperature esterne può funzionare il U-20ME2E8?

In modalità raffreddamento, il range di funzionamento è da -10 °C a +52 °C. In modalità riscaldamento, l'apparecchio funziona da -25 °C a +18 °C, garantendo la produzione di calore anche in caso di freddo invernale intenso.

Quale fluido frigorigeno utilizza questo climatizzatore?

Il U-20ME2E8 utilizza il refrigerante R410A con una carica di 9,5 kg, pari a 19,836 tonnellate di CO2 equivalente. Qualsiasi intervento sul circuito frigorifero deve essere effettuato da un tecnico in possesso dell'attestato di capacità regolamentare.

Qual è il livello sonoro dell'unità esterna?

In funzionamento normale, l'unità emette 60 dB(A). È disponibile una modalità silenziosa che riduce il livello a 57 dB(A). La potenza acustica è di 81 dB, un parametro importante da verificare rispetto alle norme locali di vicinato.

Quali sono le prestazioni energetiche stagionali del U-20ME2E8?

Il SEER (efficienza stagionale in raffreddamento) è di 5,98 e il SCOP (efficienza stagionale in riscaldamento) di 4,88. Questi valori, ottenuti grazie alla tecnologia inverter, garantiscono un consumo controllato durante tutta la stagione.

Come mantenere correttamente l'unità esterna U-20ME2E8?

Verificare regolarmente che le alette del condensatore non siano sporche e che gli spazi intorno all'unità siano rispettati. La carica di refrigerante e la tenuta del circuito frigorifero devono essere controllate annualmente da un frigorista certificato.

Questo modello consente un funzionamento simultaneo caldo e freddo (2 tubi)?

No, il U-20ME2E8 è un sistema a 2 tubi: l'installazione passa in modalità raffreddamento o in modalità riscaldamento, ma non simultaneamente. Per gestire entrambi i regimi contemporaneamente secondo le zone, occorre rivolgersi alle serie ECOi a recupero di calore (3 tubi).

Perché l'unità esterna va in errore?

Le cause frequenti sono una pressione di refrigerante anomala, una temperatura esterna fuori range, un filtro sporco sulle unità interne o un'anomalia elettrica. Consultare i codici di errore visualizzati sul pannello di controllo e contattare un tecnico autorizzato Panasonic per la diagnosi.

Questo climatizzatore può essere integrato in un sistema di gestione tecnica dell'edificio (BMS)?

Sì, la gamma ECOi ME2 è compatibile con i protocolli BACnet e Modbus tramite adattatori di comunicazione Panasonic dedicati (tipo CZ-CFUNC2). Questa funzionalità consente una supervisione centralizzata e un'integrazione completa nel BMS dell'edificio.

Qual è la garanzia del Panasonic U-20ME2E8?

Panasonic offre generalmente 2 anni di garanzia su pezzi e manodopera sui suoi apparecchi di climatizzazione terziaria, con possibilità di estensione tramite il programma ProClub. Contattare il servizio post-vendita Panasonic Italia per conoscere la copertura esatta applicabile alla propria installazione.

MANUALE UTENTE U20ME2E8 PANASONIC

Prima di utilizzare l'unità, leggere a fondo queste istruzioni per l'uso e conservarle come riferimento futuro.

NEDERLANDS 22~25

Grazie per aver acquistato quello prodotto Panasonic.
Questo prodotto è l'unità esterna di un condizionatore
d'aria commerciale.
Istruzioni di installmentazione allegate.

Indice

Precauzioni per la sicurezza 18
Precauzioni per l'uso 20
Nome delle parti 21
Caratteristica tecniche 50
Unità esterna 50
-Tabella di corrispondenza delle lingue 51

Informazioni sul prodotto

In caso di problemi o dati riguardo al vostro Condizioniatore d'aria,fare riferimento alle seguenti informazioni. Il modello e i numeroi di seri e trovano sulla targhetta dei dati nominali.

N. modello

N. di série

Data di acquisto

Indirizzo del rivenditore

Telefono

Precauzioni per la sicurezza

I significi di cui il manuale fa uso hanno lo scopo di allertare l'utilizzatore e il personale di assistenza sull'esistenza di condizioni potenzialmente pericolose:

AVVERTENZA	Questo symbolo si riferisce ad operazioni pericolose o peu sicure che sono provocare gravi lesioni personali o la morte.
ATTENZIONE	Questo symbolo si riferisce ad operazioni pericolose o peu sicure che sono provocare lesioni personali o danneggiare il prodotto stesso o altre cose.

• Leggere attendamente queste Istruzioni per l'uso prima di utilizzato il condizionatore d'aria. Se permangono difficultà o problemi, consultare il proprio rivenditore per l'assistenza.
• Il condizionatore d'aria è progettato per fornire condizioni ambientali confortevoli. Utilizzato solamente per lo scopo per cui è inteso, come descritto nelle presenti Istruzioni per l'uso.

AVVERTENZA

Accertare con il rivenditore o technician autorizzato che venga utilizzato il refrigerante del tipo specificato. L'uso di refrigeranti di tipo di verso da quello specificato più provocare danni al prodotto, esplosione, lesioni personali ecc.

Questo condizionatore d'aria non dispone di ventola per l'aspirazione di aria nuova dall'esterno. Se nell'ambiente si usano apparentchi di riscaldamento a gas o a olio combustibile, poiché essi bruciano molto dell'ossigeno presente nella'aria, è raccomandabile après frequentemente le finestre. Altrimenti, in casi estremi, sussiste il rischio di soffocamento.

Mai utilizzare o conservare benzina o altri vapori o liquidi infiammabili vicino al condizionatore, ciò è infatti molto pericoloso.

Non utilizzato quello apparecchio in un'atmosfera potenzialmente esplosiva. Mai toccare l'unità con le mani bagnate.

Non introdurre le dita o
altri oggetti nell'unità interna o
esterna, in quanto le parti in
rotazione possono causare lesioni.

Se il refrigerante entra in contatto con una fiamma, produce un gas tossico.

Per motivi di sicurezza, prima di procedere con la pulizia o la manutenzione, spegnere il condizionatore e scollegarlo dall'alimentazione elettrica.

Scollegare la spia di alimentazione alla presa, oppure spegnere l'interruttore o disinserire l'alimentazione spegnendo il sezionatore, in modo da isolare il condizionatore d'aria dall'alimentazione di rete in caso di emergenza.

Non pulire da se le parti interne delle unità interne ed esterne. Tale pulizia deve essere affidata a un rivenditore o a un technique autorizzato.

In caso di malfunzionamento dell'apparecchio, non tentare di ripararlo da se. Rivolgersi al proprio rivenditore o a un centro di assistenza.

ATTENZIONE

Collegare ciascuna unità a una presa di corrente dedicata e nella linea esclusiva installare unsezionatore, un salvavita contro le perdite a terra (ELCB) o un interrottore differenziale (RCD) per protezione da sovracorrente.

Collegare ciascuna unità a una presa di corrente dedicata e con i conduttori fissi provvisti della possibilità di scollegare totalmente l'alimentazione mediana separazione di tutti i poli in ottemperanza ai regolamenti sui collegamenti elettrici.

Per evitare i rischi derivanti da eventuali problemi di isolamento, l'unità delve essere collegata a terra.

Per prevenire surriscaldamento e incendio, non utilizzato cavi modificati, cavi di giunzione, prolonghe o cavi non specificati.

Al verificarsi di qualsiasi anomalia/guasto, interrompere l'utilizzo del prodotto e scollegare la spina di alimentazione o spegnere l'interruttore di alimentazione e l'interruttore automatico. (Rischio di fumo/incendio/scosse elettriche)

Esempi di anomalia/guasto:

• Il salvavita contro le perdite a terra salute spesso.
• A volte il prodotto non si avvia quando viene accesso.
• A volte l'alimentazione si disinserisce quando si muove il cavo.
• Durante il funzionamento si avvertono odore di bruciato o rumori anomali.
  Il corpo è deformato o troppo caldo.
  L'unità interna ha perdite di acqua.
• Il cavo o la spina di alimentazione divertano troppo caldi.
• Non è possibile controllare la velocità della ventola.
• L'unità si arresta subito dopo essere stata accesa per funzionare.
• La ventola non si arrresta neppure durante aver arrestato il funzionamento.

Contattare immediatamente il proprio rivenditore per la manutenzione/ riparazione.

Questo appearecchio è inteso per l'uso da parte di persona esperte o adeguatamente preparate in negozi, industriie leggere e aziende agricole, o per li'uso commerciale da parte di persona non specializzate.

Questo appearecchio più essere utilizzato dai minori a partire dagli 8 anni di età e da persone con capacité fisiche, sensoriali o mentali ridotte o da persona inesperte, a condizione che siano adeguatamente supervisionate o preventivamente istruite sull'utilizzo in sicurezza e informate sui pericoli presenti.

Installare il dispositorio d'allarme antincendio e l'uscita dell'aria ad almeno 1,5 metri dall'unità.

Se nell'ambiente vi sono bambini o persona invalide è raccomandabile non raffreddarlo né riscaldarlo eccessivamente.

Non accendete e spegnete il condizionatore d'aria dall'interruttore di rete. Usate il pulsante di funzionamento ON/OFF.

Non inserte alcun oggetto nell'uscita dell'aria dell'unità esterna. Ciò è pericoloso in quanto la ventola ruota ad alta velocità.

Non toccare né la presa dell'aria né le taglienti alette d'alluminio dell'unità esterna. Ci si potrebbe infatti ferire.

Non sedere né montare sull'unità, poiché si rischierebbe di cadere.

Non introdure alcun corpo estraneo nel VANO DELLA VENTOLA. Ci si potrebbe infatti ferire e l'unità potrebbe danneggiarsi.

AVVISO

• Occasionalmente il compressore si può arrestare durante i temporali. Non si tratta di un guasto meccanico. L'unità si rimette in funzione automaticamente dopo alcuni minuti.
• Il testo in inglse corrisponde alle istruzioni originali. Le altre lingue sono traduzioni delle istruzioni originali.

Informazioni importanti sul refrigerante utilizzato

Il prodotto contiene gas fluorurati ad effetto serra disciplinati dal Protocollo di Kyoto. Non rilasciare i gas nell'atmosfera.

Tipodi refrigerante:R410A

Valore GWP(1): 1975

(1)GWP = Global Warming Potential (Potenziale di Riscaldamento Globale)

La legislazione europea o locale può prevedere ispezioni periodiche al fine di accertare l'assenza di perdite di refrigerante. Per ulteri informazioni rivolgersi al proprio rivenditore.

Precazioni per l'uso

Installazione

• Il condizionatore d'aria deveVenire installato da tecnici di installatione qualificati secondo le Istruzioni di installatione fornite con l'unità.
• Prima dell'installazione, controllare le la tensione dell'alimentazione elettrica dell'abitazione o dell'ufficio corrisponda a quella riportata sulla targhetto dei dati nominali.

AVVERTENZA

Non installare l'apparecchio nei seguenti luoghi.

• Luoghi in cui siano presenti fumo o gas combustibile. Anche luoghi con temperature particolarmente elevate, quali una serra.
• Luoghi in cui siano presenti oggetti che generano forte calore.

Attenzione:

Non installare l'unità esterna dove sie esposta agli spruzzi diretti di acqua marina salata, né nell'aria sulfurea presente nelle vicinanze di terme. (Per proteggere il condizionatore d'aria da forte corrosione)

Cagliaggio

Il cablaggio deve essere eseguito in ottemperanza alle leggi e ai regolamenti locali in vigore. (Per informazioni particolareggiate a questo riguardo, rivolgersi al proprio rivenditore.)
- Ciacuna unità deve disporre di un'adeguata messa a terra con un cavo di terra (o massa) o mediate il cablaggio di alimentazione.
- Il cablaggio deve essere eseguito da un elettricista qualificato.

Preparazione per la messa in funzione

Accendere l'alimentazione di rete 5 ore prima di avviare il funzionamento.

(Per il preriscaldamento)

• Lasciare l'alimentazione di rete insertita per l'uso continuo.

NOTA

Se si prevede un inutilizzato prolongato, scollegare la spia di alimentazione dalla presa, oppure spegnere l'interruttore o disinserire l'alimentazione spegnendo il sezionatore, in modo da isolare il condizionatore d'aria dall'alimentazione di rete.

Condizioni di funzionamento

Utilizzato il condizionatore d'aria nel seguente intervallo di temperature.

Unità esterna	Intervallo di tem-perature interno	Intervallo di tem-perature esterno
2WAY ( Tipo ME2)
Raffreddamento	14°C ~ 25°C (*WBT)	-10°C ~ 52°C (*DBT)
		-10°C ~ 43°C (*DBT)*1
Riscaldamento	16°C ~ 30°C (*DBT)	-25°C ~ 18°C (*WBT)

DBT: Temperatura di bulbo secco
WBT: Temperatura di bulbo umido
*1: La temperatura massima consentita per questo sistema di aria condizionata è ridotta a 43^ quando si utilizes l'attuale tubo R22.

Informazioni per gli utilizzatori sulla raccolta e lo smaltimento di apparecchiature vecchie e batterie usate

Questi significoli sul prodotto, sulla confezione e/o sui documenti acclusi indicano che i prodotti elettrici ed elettronici e le batterie non devono venire smaltiti insieme ai rifiuti domestici.

Per il corretto trattamento, recupero e ricicchio di prodotti vecchi e batterie usate, conferirli presso gli apposti punti di raccolta, in conformità con la legislazione nazionale e le Direttive 2002/96/CE e 2006/66/CE.

Il corretto smaltimento di questei prodotti e batterie consente di risparmiare risorse prezioso e prevenire i potenziali effetti negativi sulla salute umana e sull'ambiente che potrebbero derivare da uno smaltimento inadaguato del prodotto.

Per ulteriori informazioni sulla raccolta e il ricicchio di prodotti vecchi e batterie usate, contattare la sede comunale locale, il servizio di smaltimento rifiuti o il punto vendita presso il quale sono stati acquistati gli articoli.

Lo smaltimento scorretto di quosti rifiuti potrebbe essere soggetto a sanzioni, conformmente alla legislazione nazionale.

Per utenti aziendali nell'Unione Europea

Per ulteriori informazioni sullo smaltimento di apparecchiature elettriche ed elettroniche, rivolgersi al proprio rivenditore o fornitore.

[Informazioni sullo smaltimento in Paesi al di fuori dell'Unione Europea]

Questi significi sono validi solo nell'Unione Europea. Per informazioni sul corretto metododi smaltimento di questi articolì, rivolgersi alle autorità locali o al proprio rivenditore.

Nota relativ a simbolo della batteria (i due symboli di esempio in basso):

Questo symbolo più essere usato in combinazione con un symbolo chimico. In tal caso, è necessario atteneri ai requisiti specificati alla Direttiva relativamente alla sostanza chimica in questione.

Nome delle parti

UNITÀ ESTERNA

2WAY (Tipo ME2)

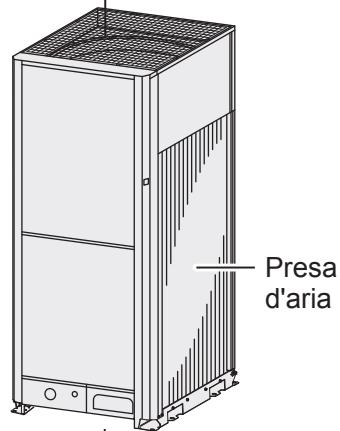

8,10 HP

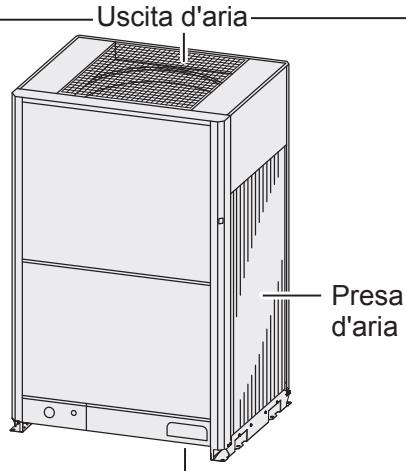

12,14,16 HP

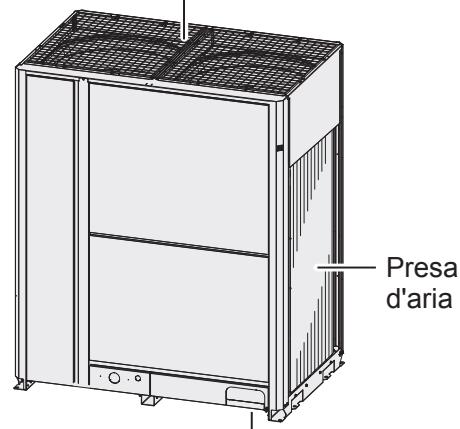

18,20 HP

Porta di scarico

(parte inferiore)

Opzionale

Telecomando wireless

Per tutte le unità interne

Telecomando timer

N. modello CZ-RTC4

Per tutte le unità interne

Telecomando cablato di alto livello

N. modello CZ-RTC5A

Per tutte le unità interne

Leggere le Istruzioni per l'uso fornite con il telecomando.

Regolazione della direzione del flusso d'aria

Fare riferimento alle Istruzioni per l'uso allegate all'unità interna.

Manutenzione

Fare riferimento alle Istruzioni per l'uso allegate all'unità interna.

■ Risoluzione dei problemi

Fare riferimento alle Istruzioni per l'uso allegate all'unità interna.
