MODE D'EMPLOI SC-PMX7DBEG PANASONIC

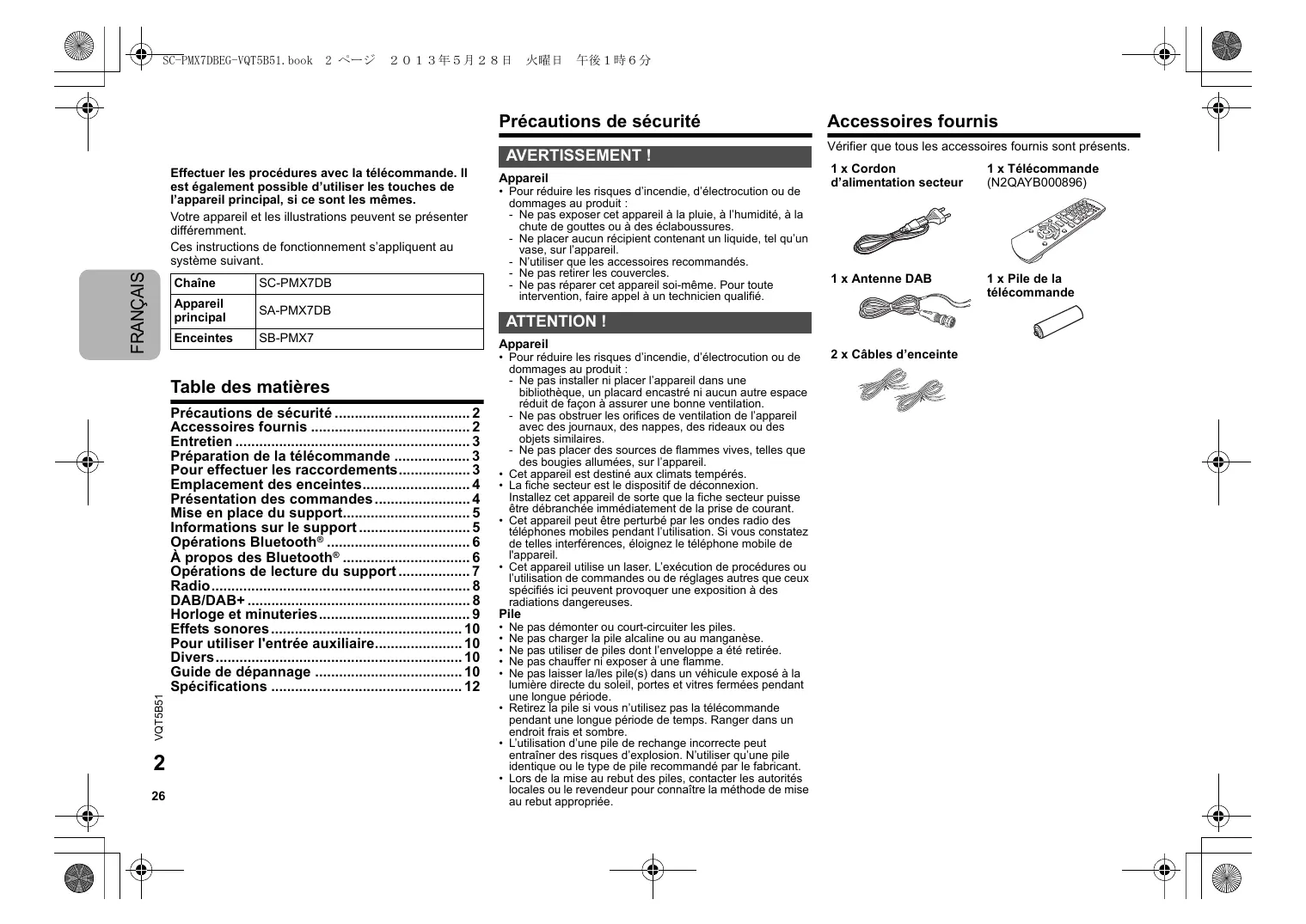

• Précautions de sécurité AVERTISSEMENT ! FRANÇAIS Effectuer les procédures avec la télécommande. Il est également possible d’utiliser les touches de l’appareil principal, si ce sont les mêmes. Votre appareil et les illustrations peuvent se présenter différemment. Ces instructions de fonctionnement s’appliquent au système suivant. Chaîne SC-PMX7DB Appareil principal SA-PMX7DB Enceintes SB-PMX7 Table des matières VQT5B51 Précautions de sécurité p. 2
• Accessoires fournis p. 2
• Entretien p. 3
• Préparation de la télécommande p. 3
• Pour effectuer les raccordements p. 3
• Emplacement des enceintes p. 4
• Présentation des commandes p. 4
• Mise en place du support p. 5
• Informations sur le support p. 5
• Opérations Bluetooth® p. 6
• À propos des Bluetooth® p. 6
• Opérations de lecture du support p. 7
• Radio p. 8
• DAB/DAB+ p. 8
• Horloge et minuteries p. 9
• Effets sonores p. 10
• Pour utiliser l'entrée auxiliaire p. 10
• Divers p. 10
• Guide de dépannage p. 10
• Spécifications p. 12

• Pour réduire les risques d’incendie, d’électrocution ou de dommages au produit : - Ne pas exposer cet appareil à la pluie, à l’humidité, à la chute de gouttes ou à des éclaboussures. - Ne placer aucun récipient contenant un liquide, tel qu’un vase, sur l’appareil. - N’utiliser que les accessoires recommandés. - Ne pas retirer les couvercles. - Ne pas réparer cet appareil soi-même. Pour toute intervention, faire appel à un technicien qualifié. Accessoires fournis Vérifier que tous les accessoires fournis sont présents. 1 x Cordon d’alimentation secteur 1 x Télécommande (N2QAYB000896) 1 x Antenne DAB 1 x Pile de la télécommande ATTENTION ! Appareil

• Pour réduire les risques d’incendie, d’électrocution ou de dommages au produit : - Ne pas installer ni placer l’appareil dans une bibliothèque, un placard encastré ni aucun autre espace réduit de façon à assurer une bonne ventilation. - Ne pas obstruer les orifices de ventilation de l’appareil avec des journaux, des nappes, des rideaux ou des objets similaires. - Ne pas placer des sources de flammes vives, telles que des bougies allumées, sur l’appareil.
• Cet appareil est destiné aux climats tempérés.
• La fiche secteur est le dispositif de déconnexion. Installez cet appareil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant.
• Cet appareil peut être perturbé par les ondes radio des téléphones mobiles pendant l’utilisation. Si vous constatez de telles interférences, éloignez le téléphone mobile de l'appareil.
• Cet appareil utilise un laser. L’exécution de procédures ou l’utilisation de commandes ou de réglages autres que ceux spécifiés ici peuvent provoquer une exposition à des radiations dangereuses. Pile

Ne pas démonter ou court-circuiter les piles. Ne pas charger la pile alcaline ou au manganèse. Ne pas utiliser de piles dont l’enveloppe a été retirée. Ne pas chauffer ni exposer à une flamme. Ne pas laisser la/les pile(s) dans un véhicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période.

• Retirez la pile si vous n’utilisez pas la télécommande pendant une longue période de temps. Ranger dans un endroit frais et sombre.
• L’utilisation d’une pile de rechange incorrecte peut entraîner des risques d’explosion. N’utiliser qu’une pile identique ou le type de pile recommandé par le fabricant.
• Lors de la mise au rebut des piles, contacter les autorités locales ou le revendeur pour connaître la méthode de mise au rebut appropriée. 2 x Câbles d’enceinte

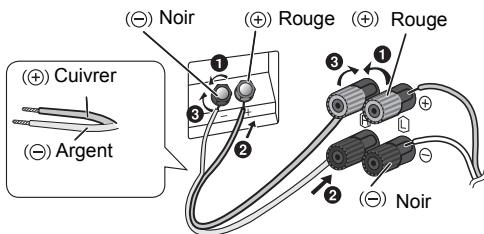

Entretien Pour effectuer les raccordements Pour nettoyer l’appareil, l’essuyer avec un chiffon doux et sec.

• Ne jamais utiliser d’alcool, de diluant pour peinture ni de benzène pour nettoyer l’appareil.
• Avant d’utiliser un chiffon imprégné d’un produit chimique, lire attentivement les instructions qui accompagnent le chiffon. Ne branchez le cordon d’alimentation secteur que lorsque tous les autres raccordements ont été effectués.

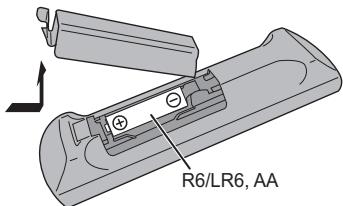

Préparation de la télécommande

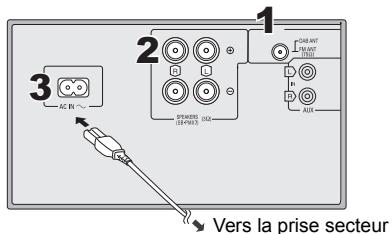

Raccorder le cordon d’alimentation secteur. Ne pas utiliser le cordon d’alimentation secteur d’un autre appareil. Économie d’énergier L’appareil consomme environ 0,4 W quand il est en mode veille. Débrancher l’alimentation si vous n’utilisez pas l’appareil. Certains paramètres seront perdus après le débranchement du système. Vous devrez les reconfigurer. FRANÇAIS SC-PMX7DBEG-VQT5B51.book 3 ページ ２０１３年５月２８日 Pour raccorder un autre équipement Vous pouvez raccorder un magnétoscope, un lecteur DVD etc. Vers la prise secteur

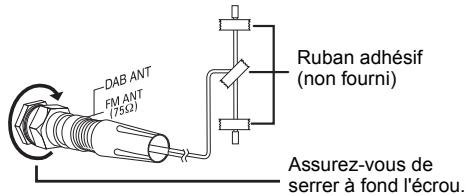

R6/LR6, AA Branchez l’antenne DAB. Placer l’antenne là où la réception est maximale.

• Utilisez une antenne extérieure DAB (non fourni) pour une meilleure réception.

• Utiliser des piles alcalines ou au manganèse.
• Installez la pile de sorte que les pôles (+ et –) soient alignés avec ceux de la télécommande.
• Pointez la télécommande vers le capteur de la télécommande, en évitant les obstacles, à une distance maximale de 7 m directement en face de l'appareil principal et dans un angle d'environ 30° à gauche et à droite. Lecteur DVD (non fourni) Panneau arrière de cet appareil principal Ruban adhésif (non fourni) Assurez-vous de serrer à fond l'écrou. Remarque : Raccorder les enceintes. Noir Rouge Rouge Cuivrer

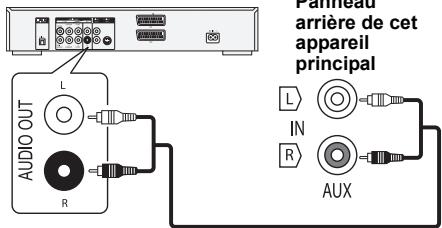

• Débranchez le cordon d'alimentation secteur avant le raccordement.
• Éteignez tous les appareils et lisez les modes d’emploi appropriés.
• Les composants et les câbles sont vendus séparément.
• Si vous souhaitez connecter d’autres appareils que ceux décrits, reportez-vous au revendeur de l’appareil audio.
• Lorsque vous utilisez un adaptateur il peut se produire de la distorsion sonore. Argent Noir Veillez à ne pas croiser (court-circuiter) ou inverser la polarité des câbles d’enceinte afin de ne pas endommager les enceintes. VQT5B51

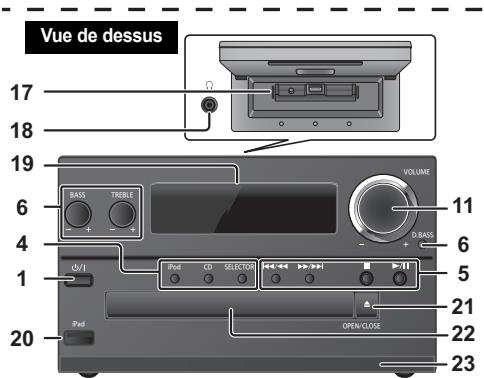

Présentation des commandes Tweeter

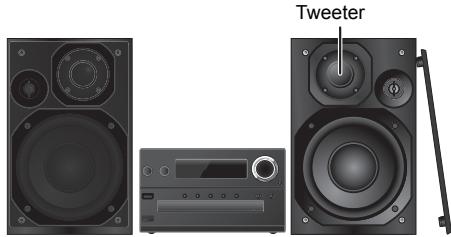

Placez les enceintes de façon à ce que le tweeter soit du coté intérieur. Pour éviter d'endommager les enceintes, ne touchez pas les cônes des haut-parleurs si vous retirez le filet. VQT5B51

• Utiliser les enceintes seulement avec la chaîne recommandée. Sinon, l’amplificateur et les enceintes peuvent subir des dommages, et il y aura risque d’incendie. En cas de dommages ou de changement brusque des performances, s’adresser à un technicien de réparations qualifié.
• Suivre les procédures figurant dans ces instructions lorsque vous montez les enceintes.

• Gardez vos enceintes à plus de 10 mm de l’unité principale pour la ventilation.
• Placez les enceintes sur une surface plane en toute sécurité.
• Ces enceintes n’ont pas de blindage magnétique. Ne pas les placer près de téléviseurs, d’ordinateurs ou d’autres appareils facilement influencés par le magnétisme.
• Lorsque vous jouez à des niveaux élevés pendant une longue période, elles peuvent causer des dommages au système et diminuer la durée de vie du système.
• Diminuer le volume dans ces conditions pour éviter tout dommage : - Lorsque le son est déformé à la lecture. - Lorsque vous ajustez la qualité sonore. [iPod]: “iPod_Dock” ,. “iPod_Port” / “USB” [CD]: “CD” [SELECTOR]: “CD” --. “BLUETOOTH” --. “DAB/DAB+” --. “FM” ^- “iPod_Port” / “USB” ( “iPod_Dock” ( “AUX” (b

N’utiliser que les enceintes fournies. La combinaison de l’unité principale et les enceintes donnent le meilleur son. Vous pouvez endommager le système et diminuer la qualité du son si vous utilisez d’autres enceintes.

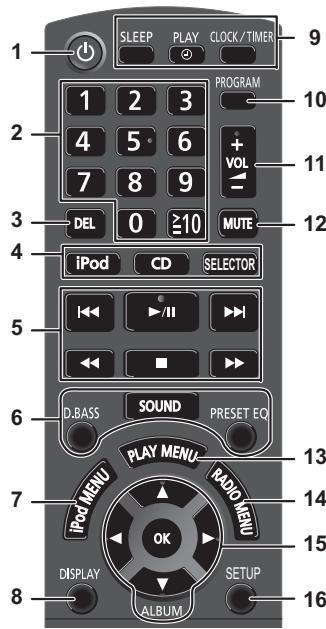

SELECTOR OPEN/CLOSE Interrupteur de veille/marche [Í], [Í/I] Appuyez pour mettre ou sortir l'appareil du mode veille. En mode veille, l'appareil continue de consommer une petite quantité de courant. Touches numériques [1 à 9, 0, S10] Pour sélectionner un numéro à 2 chiffres Exemple: 16: [S10] > [1] > [6] Supprimer une plage programmée Sélectionne une source audio

Commande de lecture de base Sélectionner des effets sonores Afficher le menu de l’iPod Afficher les informations le contenu Opération de l’horloge et de la minuterie Régler la fonction de programme Ajuster le volume de l’appareil Couper le son de l’appareil Appuyer à nouveau sur cette touche pour annuler. “MUTE” est également annulé lorsque vous ajustez le volume ou lorsque vous éteignez l’appareil. Sélectionner l’élément de menu de lecture Sélectionner l’élément de menu radio Sélectionner l’option Entre dans le menu Configuration “iPod_Dock” pour iPod/iPhone 18 Prise pour casque ( )

• Type de fiche : Ø 3,5 mm stéréo (non fournie)
• Éviter toute utilisation prolongée susceptible d’endommager l’ouïe.
• Une pression excessive du son provenant des écouteurs et hautparleurs peut entraîner une perte de l’ouïe.
• A pleine puissance, l’écoute prolongée du baladeur peut endommager l’oreille de l’utilisateur. 19 Afficheur 20 “iPod_Port” pour iPod/iPhone/iPad et pour les dispositifs USB 21 Ouvrir ou fermer le tiroir du disque 22 Tiroir de disque 23 Capteur de la télécommande Choisissez “iPod_Dock” comme source Ouvrez le cache et insérez l'iPod/iPhone dans le connecteur Lightning. iPod/iPhone (non fourni)

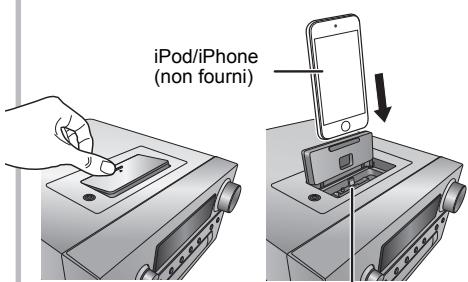

“iPod_Dock” (En utilisant le connecteur Lightning) :

• Assurez-vous que l'iPod/iPhone est bien inséré et que son dos est en appui contre le coussinet.
• Assurez-vous de retirer l'iPod/iPhone de son étui.
• Assurez-vous d'aligner votre iPod/iPhone au connecteur avant de l'insérer. “iPod_Port” :
• Utilisez un câble USB dédié (non fourni) pour l'iPod/ iPhone/iPad.
• Insérez directement le dispositif USB. N'utilisez pas de câble d'extension USB.
• Avant de retirer le périphérique USB, sélectionnez une source autre que “USB”. Plateau à disque :
• Retirez le CD seulement lorsqu'il a arrêté de tourner. Chargement d'un iPod/iPhone/iPad Connecteur Lightning Choisissez “CD” comme source iPad OPEN/CLOSE iPad iPod touch (1re, 2e, 3e, 4e et 5e génération) iPod nano (2e, 3e, 4e, 5e, 6e et 7e génération) iPhone 5 / iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone iPad (3e et 4e génération) / iPad 2 / iPad iPad mini Remarque :
• La compatibilité dépend de la version du logiciel. Mettez à jour votre iPod/iPhone/iPad avec le dernier logiciel avant de l'utiliser avec cet appareil.
• Lisez le Guide Utilisateur de l'iPod/iPhone/iPad du mode d’emploi. Compatible avec les dispositifs USB Le chargement démarre lorsqu’un iPod/iPhone/iPad est connecté à ce système.
• Durant le mode veille, le chargement ne démarre pas à partir de la connexion “iPod_Port”, mais il démarrera comme d'habitude avec la connexion “iPod_Dock”.

• Périphériques USB prenant en charge le transfert en masse uniquement.
• Périphériques USB prenant en charge USB 2.0 pleine vitesse.

• Regardez l'afficheur de l'iPod/iPhone/iPad pour connaitre l'état du chargement de sa batterie.
• Débranchez l'iPod/iPhone/iPad si vous ne devez plus l'utiliser pendant un long moment une fois la charge terminée.
• Le chargement s’arrête lorsque la pile est complètement chargée. La pile se videra naturellement.

• Les fichiers sont définis en tant que plages et les dossiers sont définis en tant qu’albums.
• Les plages doivent comporter l’extension “.mp3” ou “.MP3”.
• Cet appareil peut accéder au maximum à : - 255 albums (y compris le dossier racine) - 2500 plages - 999 plages dans un album
• CBI (en anglais, Control/Bulk/Interrupt) n’est pas pris en charge.
• Certains fichiers peuvent ne pas fonctionner en raison de la taille du secteur.
• Le système de fichiers NTFS n’est pas pris en charge (seul le système de fichiers FAT12/FAT16/FAT32 est pris en charge). - Pour charger à partir de la connexion “iPod_Port”, démarrez le chargement avant de mettre cet appareil en mode veille. Informations sur le support Choisissez “iPod_Port” comme source “USB” s'affiche lorsqu'un appareil USB compatible est raccordé.
• Ne raccordez pas les modèles suivants : iPod classic, iPod [4e (afficheur en couleur), et 5e (vidéo) génération], iPod nano (1re génération) Un fonctionnement inattendu peut se produire. Compatible avec la connexion “iPod_Port” [En utilisant un câble USB dédié (non fourni)]

• Veuillez prendre note que Panasonic n'accepte aucune responsabilité pour la perte de données et/ou d'information. iPod/iPhone/iPad compatibles (à compter d'avril 2013) Compatible avec la connexion “iPod_Dock” (En utilisant le connecteur Lightning) iPod touch (5e génération) iPod nano (7e génération) iPhone 5 FRANÇAIS Mise en place du support

Remarque : Compatible CD

• Ce système peut lire des CD-R/RW qui contiennent le format CD-DA ou MP3.
• Le disque doit être conforme à ISO9660 niveau 1 ou 2 (sauf formats étendus). Remarque :

• Il est possible que certains CD-R/RW ne puissent pas être lus en raison de l’état de l’enregistrement.
• Les fichiers MP3 sont définis en tant que plages et les dossiers sont définis en tant qu’albums.
• Cet appareil peut accéder au maximum à : - CD-DA: 99 plages - MP3: 999 plages, 255 albums (y compris le dossier racine) et 20 sessionss
• Les enregistrements ne seront pas forcément lus dans l’ordre dans lequel vous les avez enregistrés. VQT5B51 SC-PMX7DBEG-VQT5B51.book 5 ページ ２０１３年５月２８日

SC-PMX7DBEG-VQT5B51.book 6 ページ ２０１３年５月２８日 Opérations Bluetooth® En utilisant la connexion Bluetooth®, vous pouvez écouter le son provenant du dispositif audio Bluetooth® à partir de ce système à distance. Consultez le mode d'emploi du dispositif Bluetooth® pour avoir des détails. Appairage des dispositifs Bluetooth® FRANÇAIS Préparation

• Activez la fonctionnalité Bluetooth® du dispositif et placez-le près de ce système.
• Si ce système est déjà connecté à un dispositif Bluetooth®, déconnectez-le.

Appuyez plusieurs fois sur [SELECTOR] pour sélectionner “BLUETOOTH”. Si “Pairing” apparait sur l'afficheur, allez à l'étape 3.

Appuyez sur [PLAY MENU] pour sélectionner “New Device” puis appuyez sur [OK]. “Pairing” apparait sur l’afficheur.

Sélectionnez “SC-PMX7” à partir du menu Bluetooth® du dispositif Bluetooth®.

Démarrez la lecture sur le dispositif Bluetooth®. Remarque :

• Si vous êtes invité à saisir le mot de passe, saisissez “0000”.
• Vous pouvez mémoriser jusqu'à 8 dispositifs sur ce système. Si un 9e dispositif est appairé, le dispositif inutilisé depuis le plus longtemps sera remplacé. VQT5B51

• Ce système ne peut être connecté qu'à un seul dispositif à la fois.
• Lorsque “BLUETOOTH” est sélectionné comme source, ce système essaiera automatiquement de se connecter au dernier dispositif Bluetooth®.
• Le dispositif Bluetooth® sera déconnecté si une source audio différente (ex. “CD”) est sélectionnée. Mode de transmission Bluetooth® Vous pouvez changer la vitesse de transmission afin de donner la priorité à la qualité de la transmission ou à la qualité du son.
• Le réglage par défaut est “Mode 1”.
• Pour profiter d'une qualité sonore élevée, sélectionnez le “Mode 2”. Préparation
• Appuyez plusieurs fois sur [SELECTOR] pour sélectionner “BLUETOOTH”.
• Si un dispositif Bluetooth® est déjà connecté, déconnectez-le. 1 Appuyez plusieurs fois sur [PLAY MENU] pour sélectionner “Link Mode”.

Appuyez sur [2, 1] pour sélectionner le mode puis appuyez sur [OK]. Mode 1: Met l'accent sur la connectivité Mode 2: Met l'accent sur la qualité du son Niveau d’entrée Bluetooth® Si le niveau d'entrée du son de la transmission Bluetooth® est trop bas changez les paramètres du niveau d'entrée. Préparation

Appuyez plusieurs fois sur [PLAY MENU] pour sélectionner “Input Level”. Préparation

• Activez la fonctionnalité Bluetooth® du dispositif et placez-le près des enceintes.
• Si ce système est déjà connecté à un dispositif Bluetooth®, déconnectez-le.

Appuyez sur [2, 1] pour sélectionner le niveau puis appuyez sur [OK]. “Level 0” ,. “Level i1” ,. “Level i2”

Appuyez plusieurs fois sur [SELECTOR] pour sélectionner “BLUETOOTH”. “Ready” apparait sur l’afficheur.

• Sélectionnez “Level 0” si le son est déformé.

Sélectionnez “SC-PMX7” à partir du menu Bluetooth® du dispositif Bluetooth®. Le nom du dispositif connecté apparait sur l'afficheur pendant 2 secondes.

Tandis qu'un dispositif Bluetooth® est connecté : Appuyez sur le [PLAY MENU] pour sélectionner “Disconnect?”.

Démarrez la lecture sur le dispositif Bluetooth®.

Appuyez sur [2, 1] pour sélectionner “OK? Yes” puis appuyez sur [OK]. Connexion à un dispositif Bluetooth® appairé

^-----------------------------------------J Remarque : Déconnexion d’un périphérique Bluetooth® À propos des Bluetooth® Panasonic n’assume aucune responsabilité quant aux données et/ou aux informations qui pourraient être compromises pendant une transmission sans fil. Fréquence de la bande utilisée

• Ce système utilise une bande de fréquence de 2,4 GHz. Certification de cet appareil
• Ce système est conforme aux limitations de fréquence et a obtenu une certification relative au règlement en vigueur sur les fréquences, par conséquence, une autorisation de détention d’appareil sans fil n'est pas nécessaire.
• Dans certains pays, les actions suivantes sont punies par la loi : - Démontage ou modification de ce système. - Suppression des indications de spécification. Limites d’utilisation
• La transmission sans fil et/ou l’utilisation avec tous les appareils équipés de la technologie Bluetooth® n’est pas garantie.
• Tous les dispositifs doivent se conformer aux normes définies par Bluetooth SIG, Inc.
• En fonction des caractéristiques et des paramètres d'un dispositif, la connexion peut échouer ou bien certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctionnalités de sécurité Bluetooth®. Mais en fonction de l'environnement et/ou des paramètres, cette sécurité peut être insuffisante. Utilisez avec précaution la transmission sans fil des données vers cet appareil.
• Ce système ne peut pas transmettre de données vers un dispositif Bluetooth®. Portée d’utilisation
• Utilisez ce dispositif à une portée maximale de 10 m. La portée peut diminuer en fonction de l'environnement, des obstacles ou des interférences. Interférences provenant d’autres dispositifs
• Ce système peut ne pas fonctionner correctement et des problèmes comme des parasites ou des coupures du son peuvent être causés par les interférences des ondes radio lorsque ce système se trouve trop près des dispositifs Bluetooth® ou des dispositifs qui utilisent la bande de fréquence de 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station de diffusion proche, etc. sont trop fortes. Usages prévus
• Ce système est prévu uniquement pour une utilisation normale et générale.
• N'utilisez pas ce système près d'un équipement ou dans un environnement sensible aux interférences des ondes radio (exemple: aéroports, hôpitaux, laboratoires, etc.) Les symboles suivants indiquent la disponibilité de la fonctionnalité. [CD]: CD audio au format CD-DA et CD contenant des fichiers MP3 [iPod]: Compatible iPod/iPhone/iPad [USB]: Dispositifs USB contenant des fichiers MP3 [Bluetooth]: Dispositif Bluetooth® connecté Préparation
• Introduisez le support ou connectez le dispositif Bluetooth®.
• Appuyez sur [CD], [iPod] ou [SELECTOR] pour sélectionner la source audio. Lecture de base [CD] [iPod] [USB] [Bluetooth] Lecture Arrêt Pause Saut Recherche Appuyer sur [1/;]. Appuyer sur [∫].
• [USB] : La position est mémorisée et “Resume” s’affiche.
• [USB] : Appuyez deux fois sur [∫] pour arrêter complètement la lecture. Appuyer sur [1/;]. Réappuyer pour continuer la lecture. Appuyez sur [:] ou [9] pour sauter une piste. (appareil principal : [:/6] ou [5/9]) [CD] [USB] : Appuyez sur [3] ou [4] pour sauter l'album MP3. Durant la lecture ou la pause Appuyez et maintenez [6] ou [5]. (appareil principal : [:/6] ou [5/9])
• [iPod]: La recherche arrière ne peut s'effectuer que dans la piste en cours. Appuyer sur [iPod MENU]. [iPod] Afficher le menu de l’iPod [iPod] Appuyer sur [3, 4], puis appuyer Sélectionner un sur [OK]. élément Remarque :

• En fonction du modèle (ex. : iPod nano 7e génération, etc.), il pourrait être nécessaire de sélectionner l’album, l’artiste, etc. sur l’iPod/iPhone.
• Les résultats de l'opération peuvent être différents en fonction du modèle de l'iPod/iPhone/iPad.
• Les pistes peuvent être sélectionnées en appuyant sur les touches numériques.

Visualisation des informations disponibles [CD] [USB] [Bluetooth] Appuyer sur [DISPLAY]. ex. MP3 : Piste : Album TAG: Métadonnées (tags) ID3 Remarque :

• Nombre maximal de caractères affichables : environ 32
• Cet appareil peut afficher les balises ID3 versions 1.0, 1.1 et 2.3.
• Les données de texte que l’appareil ne prend pas en charge peuvent s’afficher différemment. Menu lecture [CD] [USB] Lecture du programme [CD] [USB] Cette fonction permet de programmer un maximum de 24 plages. [CD] (CD-DA) 1 Appuyer sur [PROGRAM] en mode d’arrêt. “PGM” s’affiche.

Appuyer sur les touches numériques pour sélectionner la plage désirée. Répéter cette étape pour programmer d’autres plages.

Appuyer sur [1/;] pour lancer la lecture.

Appuyez sur [PLAY MENU] pour sélectionner “Repeat”, “Random” ou “PLAYMODE”.

Appuyer sur [2, 1], puis sur [OK] pour sélectionner le mode désiré.

Off PLAYMODE All 1-Album Remarque : Sélectionnez pour annuler la répétition de lecture. Ne joue que la piste sélectionnée.

• “1TR, `” s’affiche. (Sautez sur la piste désirée.) Toutes les pistes sont répétées.
• “`” s’affiche. Joue aléatoirement le contenu.
• “RND” ne s'affichera pas si “1-Track” est sélectionné. La lecture aléatoire est désactivée. Jouez toutes les pistes MP3. Ne joue que l’album MP3 sélectionné.

• Pendant la lecture aléatoire il n’est pas possible d’accéder directement aux plages déjà lues ou appuyer sur les touches numériques.
• Fonction de mode lecture ne fonctionne pas avec “Lecture de programme”.
• [CD]: Le paramètre revient à sa configuration par défaut “Off” lorsque vous ouvrez le plateau du disque. FRANÇAIS Opérations de lecture du support

Appuyer sur [PROGRAM] en mode d’arrêt. “PGM” s’affiche. Appuyer sur [3, 4] pour sélectionner l’album souhaité.

Appuyer sur [9], puis sur les touches numériques pour sélectionner la plage souhaitée.

Appuyer sur [OK]. Effectuer les étapes 2 à 4 pour programmer d’autres plages.

Appuyer sur [1/;] pour lancer la lecture. Annuler le mode de lecture programmée Appuyer sur [PROGRAM] en mode d’arrêt. Vérifier le Appuyer sur [:] ou [9] lorsque contenu de la “PGM” s’affiche en mode d’arrêt. programmation Effacer la dernière plage Appuyer sur [DEL] en mode d’arrêt. Effacer toutes les plages programmées Appuyer sur [∫] en mode d’arrêt. “CLR All” est affiché. Dans les 5 secondes qui suivent, appuyer de nouveau sur [∫]. Remarque :

• La programmation mémorisée est effacée à l’ouverture du tiroir de disque. VQT5B51 SC-PMX7DBEG-VQT5B51.book 7 ページ ２０１３年５月２８日

SC-PMX7DBEG-VQT5B51.book 8 ページ ２０１３年５月２８日 DAB/DAB+ 30 stations FM peuvent être préréglées. Préparation Appuyez plusieurs fois sur [SELECTOR] pour sélectionner “FM”. Ce système prend en charge le système DAB en bande III.

Appuyez sur [6] ou sur [5] pour sélectionner une station. Préparation Appuyez plusieurs fois sur [SELECTOR] pour sélectionner “DAB/DAB+”. Si vous sélectionnez “DAB/DAB+” pour la première fois, le système démarrera la procédure “DAB Auto Scan”.

Appuyez sur [PROGRAM]. FRANÇAIS

Appuyer sur [RADIO MENU] pour sélectionner “Auto Preset”.

Appuyer sur [2, 1] pour sélectionner la fréquence “Lowest” (la plus basse) ou “Current” (en cours).

Appuyer sur [OK] pour lancer le préréglage. Pour annuler, appuyer sur [∫]. Réglage et préréglage manuels

Appuyer sur [6] ou [5] pour syntoniser la station souhaitée. Pour effectuer automatiquement la syntonisation, appuyer sur la touche et la maintenir enfoncée jusqu’à ce que la fréquence commence à changer rapidement. Appuyer sur les touches numériques pour sélectionner un canal. Effectuer les étapes 1 à 3 à nouveau afin de prérégler plus de stations. La nouvelle station remplace toute station qui occupe le même numéro préréglé. Sélection d’une station préréglée Amélioration de la qualité sonore

• Si aucune station n'est trouvée, “Scan Failed” s'affiche. Réglez l'antenne et réessayez. Balayage automatique DAB

Appuyez sur [RADIO MENU] pour sélectionner “Auto Scan” puis appuyez sur [OK]. “Start?” s’affiche.

Appuyez sur [OK]. “DAB Auto Scan” s’affiche. Appuyer sur [PROGRAM]. Appuyer sur les touches numériques, [:] ou [9] (appareil principal : [:/6] ou [5/9]) pour sélectionner la station préréglée. VQT5B51

Radio Préréglage automatique Appuyez plusieurs fois sur [RADIO MENU] pour sélectionner “FM Mode”. Appuyer sur [2, 1] pour sélectionner “Mono”, puis appuyer sur [OK]. Pour annuler, sélectionner “Stereo”. “Mono” est également annulé lorsque vous modifiez la fréquence. Pour mémoriser le réglage 32 Passer aux étapes 2 et 3 de “Réglage et préréglage manuels”.

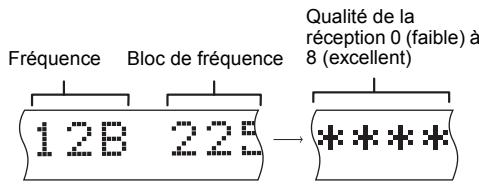

Syntonisation manuelle DAB Pour trouver la meilleure position de l'antenne, utilisez la syntonisation manuelle pour rechercher les blocs de fréquence DAB sélectionnés.

Appuyez plusieurs fois sur [RADIO MENU] pour sélectionner “Manual Scan”.

Appuyez sur [2, 1] pour sélectionner un bloc de fréquence à balayer puis appuyez sur [OK]. Préréglage de la mémoire Appuyez sur les touches numériques pour sélectionner un nombre préréglé. Effectuez de nouveau les étapes 1 à 3 pour prérégler plus de stations. Note :

• Une station déjà sauvegardée est écrasée si une autre station est sauvegardée avec le même numéro préréglé.
• Vous ne pouvez pas prérégler une station si celle-ci n'est pas diffusée ou si vous avez sélectionné un service secondaire.
• Les stations précédemment mémorisées sont effacées durant le balayage automatique. Sélection d’une station préréglée Appuyez sur les touches numériques, [:] ou [9] (appareil principal : [:/6] ou [5/9]) pour sélectionner la station préréglée. Visualisation des informations disponibles Vous pouvez voir les informations sur la diffusion DAB, le type de programme, l'étiquette de l'ensemble, la fréquence et la durée. Appuyez sur [DISPLAY] pour voir les informations disponibles. Appuyez sur [RADIO MENU] pour sélectionner une option. Appuyez sur [2, 1] pour sélectionner le paramètre désiré puis appuyez sur [OK]. DAB Secondary Primary Pour écouter le service principal. Secondary Pour écouter les services secondaires. “ ” s’affiche. Auto Clock Adj Réglage de l’horloge Cette horloge fonctionne avec un cycle horaire de 24 heures.

Appuyer sur [CLOCK/TIMER] pour sélectionner “CLOCK”.

Dans les 10 secondes qui suivent, appuyer sur [3, 4] pour régler l’heure.

Appuyer sur [OK]. Appuyer sur [CLOCK/TIMER] pour afficher l’horloge pendant quelques secondes. Démarre le réglage automatique de l'horloge. Off Adjust Annule le réglage automatique de l'horloge.

• Remettre l’horloge à l’heure régulièrement pour maintenir l’heure juste. Minuterie de veille La minuterie de veille éteint l’appareil après l’heure réglée. Qualité du signal DAB En réglant l'antenne, vous pouvez contrôler la qualité de la réception.

Appuyez plusieurs fois sur [RADIO MENU] pour sélectionner “Signal Quality”.

Appuyez sur [2, 1] pour sélectionner la fréquence. Bloc de fréquence Préparation Régler l’horloge.

Appuyez plusieurs fois sur [CLOCK/TIMER] pour sélectionner “TIMER Adjust”.

Dans les 8 secondes qui suivent, appuyer sur [3, 4] pour régler l’heure de début.

Appuyer sur [OK]. Remarque : On Adjust Fréquence Minuterie de lecture Il est possible de régler la minuterie pour qu’elle démarre à une heure donnée pour vous réveiller. Qualité de la réception 0 (faible) à 8 (excellent) Appuyez sur [SLEEP] de façon répétée pour sélectionner le paramètre (en minutes). Pour annuler, sélectionner “Off”. 30min > 60min > 90min > 120min > Off ^-----------------------------------------------------------b Pour afficher le temps restant Appuyer sur [SLEEP]. Remarque :

• La minuterie de veille peut être utilisée conjointement avec la minuterie de lecture.
• La minuterie de veille a toujours priorité. Veiller à ne pas régler des minuteries qui se chevauchent. FRANÇAIS

Horloge et minuteries Paramètres DAB

Répéter les étapes 2 et 3 pour régler l’heure de fin. Pour activer la minuterie

Préparer la source audio à écouter, puis régler le volume.

Appuyer sur [F, PLAY]. “F” s'affiche. Pour annuler, appuyer de nouveau sur [F, PLAY]. L’appareil doit être éteint pour que la minuterie fonctionne. Vérifier les réglages Appuyez plusieurs fois sur [CLOCK/TIMER] pour sélectionner “TIMER Adjust”. Remarque :

• La minuterie démarre à un volume faible et augmente progressivement jusqu’au niveau prédéfini.
• Si elle est activée, la minuterie entre en fonction chaque jour à l’heure spécifiée.
• Si vous éteignez l’appareil et le rallumez tandis qu’une minuterie est en marche, la minuterie ne s’arrêtera pas à l’heure de fin. VQT5B51 SC-PMX7DBEG-VQT5B51.book 9 ページ ２０１３年５月２８日

SC-PMX7DBEG-VQT5B51.book 10 ページ ２０１３年５月２８日 Effets sonores Changement de la qualité sonore FRANÇAIS Guide de dépannage Vous pouvez connecter un magnétoscope, lecteur DVD etc, et écouter de l’audio grâce à ce système. Avant de faire une demande de réparation, vérifier les points suivants. En cas de doutes sur certains points particuliers ou si les solutions indiquées ne résolvent pas le problème, demander les instructions au revendeur. Préparation Raccordez l'appareil extérieur.

Appuyer sur [2, 1] pour sélectionner le réglage souhaité.

Appuyez plusieurs fois sur [SELECTOR] pour sélectionner “AUX”.

Lancer la lecture à partir de l’appareil externe. Surround -4 à +4 “On Surround” ou “Off Surround” Sur l’appareil principal Tourner [BASS] ou [TREBLE] pour régler le niveau. Égaliseur préréglé (Preset EQ) Appuyer sur [PRESET EQ] pour sélectionner un réglage. Heavy Apporte plus de dynamique aux sons rock Soft Pour la musique de fond Clear Clarifie les hautes fréquences Vocal Polit les vocales Flat Annule l’effet sonore D.BASS Cette fonction vous permet de bénéficier d’un effet de basses puissantes. Appuyer sur [D.BASS] pour sélectionner “On D.BASS” ou “Off D.BASS”. VQT5B51 Pour utiliser l'entrée auxiliaire Appuyer sur [SOUND] pour sélectionner un effet sonore. TREBLE

Divers Diminuez la luminosité de l'écran d'affichage

Appuyer sur [SETUP] pour sélectionner “Dimmer”.

Appuyez sur [2, 1] pour sélectionner “On” puis appuyez sur [OK]. Remarque :

• Pour annuler, sélectionnez “Off” à l’étape 2. Extinction automatique du système Cette fonction éteint automatiquement le système (sauf en source radio) si vous ne l'utilisez pas pendant environ 30 minutes. 1 Appuyez plusieurs fois sur [SETUP] pour sélectionner “Auto Off”.

Appuyez sur [2, 1] pour sélectionner “On” puis appuyez sur [OK]. Remarque :

• Pour annuler, sélectionnez “Off” à l’étape 2.
• Lorsque vous connectez un dispositif Bluetooth®, cette fonction ne marche pas. Problèmes courants Aucune opération ne peut être faite avec la télécommande.
• Vérifier que la pile est bien installée. Le son est déformé ou il n’y a pas de son.
• Ajuster le volume de l’appareil.
• Éteindre l’appareil, déterminer et corriger la cause, puis le rallumer. Cela peut être provoqué par l’utilisation des enceintes à une puissance ou à un volume excessif, et lors de l’utilisation de l’appareil dans un environnement chaud. Un son de “bourdonnement” peut être émis au cours de la lecture.
• Un cordon d’alimentation secteur CA ou une lampe fluorescente se trouve à proximité des câbles. Éloigner les autres appareils et câbles des cordons de cet appareil. Disque L’affichage est incorrect. La lecture ne démarre pas.
• Le disque n’a pas été correctement inséré. Le placer correctement.
• Le disque est sale. Nettoyer le disque.
• Remplacer le disque s’il est rayé, déformé ou non standard.
• Il y a de la condensation. Laisser l’appareil sécher pendant 1 à 2 heures. Radio, DAB/DAB+ La réception est mauvaise ou un battement est entendu.
• Gardez l’antenne éloignée des ordinateurs, des téléviseurs, des autres câbles et cordons.
• Utilisez une antenne extérieure.
• Éteignez le téléviseur ou éloignez-le du système. Vous ne pouvez pas allumer l'iPod/iPhone/iPad.
• Vérifiez si la batterie de l'iPod/iPhone/iPad n'est pas déchargée.
• Éteignez l'iPod/iPhone/iPad et le système avant de brancher l' iPod/iPhone/iPad. Branchez l'iPod/iPhone/ iPad et essayez de nouveau. Pas de son.
• Éteignez l'iPod/iPhone/iPad et retirez-le du système. Branchez l'iPod/iPhone/iPad au système, allumez-le et lisez-le de nouveau. L’iPod/iPhone/iPad ne se charge pas.
• Vérifier la connexion.
• Chargement d’un iPod/iPhone/iPad dont la batterie est déchargée : - Pour utiliser la connexion “iPod_Port”, allumez ce système. N'éteignez pas ce système avant que l' iPod/ iPhone/iPad soit opérationnel. - Lorsque vous utilisez la connexion “iPod_Dock”, “Checking Connection” s'affiche jusqu'à ce que l' iPod/ iPhone soit opérationnel, sauf si ce système a démarré le chargement. USB Le périphérique USB ou son contenu ne peut pas être lu.
• Le format du périphérique USB ou son contenu est / n’est pas compatible avec l’appareil.
• Les périphériques USB dont la capacité de mémoire est supérieure à 32 Go ne peuvent pas fonctionner dans certaines conditions. Le périphérique USB fonctionne lentement.
• Les fichiers volumineux ou les périphériques USB de grande capacité sont plus longs à lire. Le temps écoulé affiché est différent du temps de lecture réel.
• Transférer les données vers un autre périphérique USB ou sauvegarder les données et reformater le périphérique USB. Bluetooth® L’appairage ne peut pas être effectué.
• Vérifiez l'état du dispositif Bluetooth®. Le dispositif ne peut pas être connecté.
• L'appairage du dispositif a échoué ou l'enregistrement a été remplacé. Essayez d'appairer de nouveau le dispositif.
• Ce système pourrait être connecté à un dispositif différent. Déconnectez l'autre dispositif et essayez d'appairer de nouveau le dispositif.

Le dispositif est connecté mais le son n’est pas perçu à travers ce système.

• Pour certains dispositif avec Bluetooth® incorporé, vous devez définir manuellement la sortie du son sur “SC-PMX7”. Lisez le mode d'emploi du dispositif pour avoir des détails. Le son est coupé.
• Le dispositif se trouve au-delà des 10 m de portée de communication. Rapprochez le dispositif Bluetooth® de ce système
• Retirez tous les obstacles se trouvant entre ce système et le dispositif.
• D'autres dispositifs utilisant la bande de fréquence 2,4 GHz (routeur sans fil, four à micro-ondes, téléphones sans fil, etc.) créent des interférences. Rapprochez le dispositif Bluetooth® de ce système et éloignez-le des autres dispositifs.
• Sélectionnez “Mode 1” pour stabiliser la communication. (> 6) L’appareil principal affiche

• Le cordon d’alimentation secteur vient d’être branché pour la première fois ou il y a eu une panne d’électricité récemment. Régler l’horloge. “Adjust CLOCK”
• L’horloge n’est pas à l’heure. Régler l’horloge en conséquence. “Adjust TIMER”
• La minuterie de lecture n’est pas réglée. Régler la minuterie de lecture en conséquence. “Auto Off”
• L’appareil n’a pas été utilisé pendant environ 30 minutes et se coupera dans une minute. Appuyez sur n’importe quelle touche pour annuler cela. “Checking Connection”
• L'appareil contrôle l'iPod/iPhone/iPad connecté. Si cet affichage continue d'apparaitre, assurez-vous que l'iPod/ iPhone/iPad est correctement inséré et réessayez. “Error”
• Une opération incorrecte a été faite. Lire les instructions et essayer de nouveau. “F61” ou “F76”
• Il y a un problème d’alimentation électrique. “iPod_Dock Over Current Error” “iPod_Port Over Current Error”
• L'iPod/iPhone/iPad ou le dispositif USB consomme trop de courant. Retirez l'iPod/iPhone/iPad ou le dispositif USB puis éteignez ce système et rallumez-le. “No Device”
• L'iPod/iPhone/iPad ou le dispositif USB n'est pas branché. Examinez le raccordement. “No Disc”
• Vous n’avez pas mis de disque ou celui que vous avez mis ne peut pas être lu par le système. “No Memory”
• Il n'y a aucune station DAB/DAB+ préréglée à sélectionner. Préréglez quelques canaux. “No Play”
• Vérifier son contenu. Seul le format pris en charge peut être lu.
• Si l’appareil contient plus de 255 albums ou dossiers (audio ou non audio), il se peut que certains des fichiers MP3 de ces albums ne soient pas lus. Transférer ces albums musicaux sur un autre périphérique USB. Sinon, reformater le périphérique USB et enregistrer ces albums musicaux avant d’enregistrer les autres dossiers non audio. “No Signal”
• Cette station ne peut pas être réceptionnée. Contrôlez votre antenne. “Not MP3/Error”
• Format MP3 non pris en charge. L’appareil sautera cette plage et poursuivra la lecture à la plage suivante. “Not Supported”
• Vous avez insérez un iPod/iPhone/iPad qui ne peut pas être lu.
• Éteignez l'iPod/iPhone/iPad et le système avant de brancher l' iPod/iPhone/iPad. Branchez l'iPod/iPhone/ iPad et essayez de nouveau. “PGM Full”
• Il y a plus de 24 pistes programmées. “Reading”
• L’appareil contrôle les informations relatives au disque et au périphérique USB. Après la disparition de cet affichage, démarrez l’opération. “Scan Failed”
• Les stations ne peuvent pas être réceptionnées. Contrôlez votre antenne et essayez la syntonisation manuelle DAB. “–VBR–”
• L’appareil ne peut pas afficher le temps de lecture restant avec les plages à débit binaire variable (VBR). FRANÇAIS iPod/iPhone/iPad

SC-PMX7DBEG-VQT5B51.book 12 ページ ２０１３年５月２８日 Réinitialisation de la mémoire (initialisation) Dans les situations suivantes, réinitialiser la mémoire :

• La pression sur les touches est sans effet.
• Vous désirez effacer et réinitialiser le contenu de la mémoire. 1 Débrancher le cordon d’alimentation secteur. Patienter 3 minutes avant de passer à l’étape 2. FRANÇAIS

Pendant que la touche [Í/I] de l’appareil principal est maintenue enfoncée longuement, rebrancher le cordon d’alimentation secteur. “- - - - - - - - - - - -” s’affiche. Relâcher [Í/I]. Les valeurs par défaut définies en usine de tous les réglages sont alors rétablies. Les éléments en mémoire doivent être à nouveau définis. Code de la télécommande Lorsque d’autres appareils Panasonic répondent à la télécommande de cet appareil, changer le code de télécommande de cet appareil. Pour définir le code pour “Remote 2”

Appuyez sur [CD] pour sélectionner “CD”. Appuyer et maintenir enfoncée la touche [CD] sur l’appareil principal et [2] sur la télécommande jusqu’à ce que “Remote 2” s’affiche. VQT5B51 Appuyer et maintenir les touches [OK] et [2] enfoncées pendant au moins 4 secondes.

• Le préréglage d’usine est sur “Remote 1”.
• Pour remettre la mode sur “Remote 1”, répétez les étapes ci-dessus mais remplacez la pression sur la touche [2] de la télécommande par une pression sur [1].

Spécifications Section amplificateur Puissance de sortie RMS en mode stéréo Canal avant (les deux canaux entraînés) 60 W par canal (3 ™), 1 kHz, distorsion harmonique totale 10 % Puissance RMS totale en mode stéréo 120 W Section tuner Modulation de fréquence (FM) Préréglage de la mémoire (mémorisation) 30 stations Plage de fréquence 87,50 MHz à 108,00 MHz (pas de 50 kHz) Bornes d’antenne 75 ™ (pasymétriques) Section DAB Mémoires DAB 20 canaux Bande de fréquence (longueur d'ondes) 5A à 13F (174,928 MHz à 239,200 MHz) Sensibilité *BER 4x10-4 Minimum requis –98 dBm Prise de l'antenne externe DAB Connecteur-F (75 ™) Section bornes Connexion “iPod_Port” DC OUT 5 V 2,1 A (max) Norme USB USB 2.0 pleine vitesse Prise en charge de fichiers multimédias MP3 (*.mp3) Système de fichiers du périphérique USB

Connexion “iPod_Dock” DC OUT 5 V 1,0 A (max) Prise jack casque Stéréo, jack Ø 3,5 mm Entrée AUX (arrière) Fiche jack Section disque Disques pris en charge (8 cm ou 12 cm) CD, CD-R/RW (CD-DA, MP3) Capteur Longueur d’onde 790 nm (CD) Faisceau laser CLASS 1 Sortie Audio (Disque) Nombre de canaux 2 canaux (FL, FR) Section enceintes Enceinte(s) Woofer À cône de 14 cm x 1 Tweeter À dôme 1,9 cm x 1 Super tweeter À piézo de 1,5 cm x 1 Impédance Dimensions (L x H x P) 161 mm x 238 mm x 262 mm Poids 2,6 kg Section Bluetooth® V 3.0 Caractéristiques du système Bluetooth® Classification de l’équipement sans fil Classe 2 Profils pris en charge

Bande de fréquence 2402 MHz à 2480 MHz (Saut de Fréquence Adaptatif) Distance de commande 10 m en Ligne de Mire Distance de communication prospective Mesures de l'environnement : Température 25 oC / Hauteur 1 m Mesure en “Mode 1”

Données générales Alimentation CA 220 V à 240 V, 50 Hz Consommation 60 W Dimensions (appareil principal) (L x H x P) 210 mm x 120 mm x 266 mm Poids (appareil principal) Environ 3 kg Plage de température de fonctionnement 0°C à +40°C Plage d’humidité de fonctionnement 35% à 80% RH (sans condensation) Consommation en mode de veille (Lorsque l'iPod/iPhone/iPad ne se charge pas) 0,4 W (environ) Remarque :

• Spécifications sujettes à modifications sans préavis. Les poids et les dimensions sont approximatifs.
• La distorsion harmonique totale est mesurée au moyen d’un analyseur de spectre numérique. “Conçu pour iPod”, “Conçu pour iPhone” et “Conçu pour iPad” signifient qu’un accessoire électronique a été conçu pour se connecter spécifiquement à un iPod, un iPhone, ou un iPad, respectivement, et a été certifié conforme par le concepteur aux normes de performance Apple. Apple décline toute responsabilité concernant le fonctionnement de cet appareil ou sa conformité aux normes de sécurité et de réglementation. Veuillez noter que l’utilisation de cet accessoire avec un iPod, un iPhone ou un iPad peut affecter la performance de la connexion sans fil. iPad, iPhone, iPod, iPod classic, iPod nano, et iPod touch sont des marques de commerce de Apple Inc., enregistrées aux Etats-Unis et dans d’autres pays. Technologie d’encodage du son MPEG Layer-3 brevetée par Fraunhofer IIS et Thomson. Le nom et la marque Bluetooth® ainsi que les logos sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est effectuée sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs. L’élimination des équipements et des batteries usagés Applicable uniquement dans les pays membres de l’Union européenne et les pays disposant de systèmes de recyclage. Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles, appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur. En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende. FRANÇAIS

Note relative au pictogramme à apposer sur les piles (pictogramme du bas): Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné. VQT5B51 SC-PMX7DBEG-VQT5B51.book 13 ページ ２０１３年５月２８日
