EY-7552 - Outil électroportatif PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à impact sans fil
Marque	PANASONIC
Modèle	EY-7552
Alimentation	Batterie Li-ion 18 V CC (3,6 V x 10 piles)
Longueur totale	214 mm
Poids (avec batterie)	2,6 kg
Vitesse à vide	0 - 1550 min⁻¹
Couple maximum	470 N·m
Percussions par minute	0 - 2400 min⁻¹
Capacité de serrage (boulon standard)	M12 – M20
Capacité de serrage (boulon haute résistance)	M12 – M18
Type de batterie compatible	EY9L50, EY9L51 (Li-ion)
Chargeur compatible	EY0L81, EY0L82
Temps de charge (EY9L50 avec EY0L81)	Utilisable : 50 min, Plein : 65 min
Temps de charge (EY9L51 avec EY0L81)	Utilisable : 65 min, Plein : 80 min
Poids du chargeur	0,93 kg
Sécurité	Verrouillage du commutateur, protection contre surchauffe, utilisation obligatoire de batterie Panasonic spécifique
Entretien	Nettoyer avec un chiffon sec et propre. Ne pas utiliser d'eau, de solvant ou de produit volatil.
Fonctions principales	Perçage à impact, vissage, rotation avant/arrière, commande de vitesse variable, indicateur de niveau de batterie, témoin de surchauffe

FOIRE AUX QUESTIONS - EY-7552 PANASONIC

Quels types de boulons puis-je serrer avec la perceuse EY-7552 ?

Vous pouvez serrer des boulons standard de M12 à M20 et des boulons à haute résistance de M12 à M18. Consultez le tableau des capacités maximales recommandées dans la notice pour plus de détails.

Comment installer correctement la batterie ?

Alignez les marques d'alignement sur la batterie et l'outil, puis faites glisser la batterie jusqu'à ce qu'elle se verrouille en position. Pour la retirer, appuyez sur le bouton et faites-la glisser vers l'avant.

Que faire si le témoin de surchauffe s'allume ?

Le témoin indique une surchauffe du moteur ou de la batterie. Arrêtez immédiatement l'outil et laissez-le refroidir complètement (au moins 30 minutes) avant de le réutiliser. Évitez les utilisations prolongées sous forte charge.

Comment lire l'indicateur de niveau de batterie ?

Appuyez sur le bouton du niveau de batterie. Les voyants indiquent : 3 allumés = suffisamment chargée, 2 allumés = environ 50 % restants, 1 allumé = faible, 1 clignotant = vide. L'indication est indicative et peut varier selon l'état de la batterie.

Puis-je utiliser une batterie non Panasonic avec cet outil ?

Non, utilisez uniquement la batterie autonome Panasonic conçue pour cet outil. L'utilisation d'une batterie recyclée ou de contrefaçon peut causer des dommages ou accidents et annule la garantie.

Comment nettoyer l'outil ?

Nettoyez l'appareil avec un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatil.

Quels sont les facteurs affectant le couple de serrage ?

Le couple de serrage est influencé par la tension de la batterie, le temps de serrage, le diamètre du boulon, les conditions de serrage (surface, finition), le jeu de douille, la pression sur la gâchette et l'utilisation d'adaptateurs.

Comment inverser le sens de rotation ?

Utilisez le levier d'inversion marche avant/marche arrière. Poussez le levier d'un côté pour la rotation avant, de l'autre pour la rotation arrière. Remettez-le en position centrale pour verrouiller le commutateur.

Quelle est la durée de charge de la batterie ?

Avec le chargeur EY0L81 : batterie EY9L50 : 50 min pour utilisation, 65 min pour pleine charge ; batterie EY9L51 : 65 min pour utilisation, 80 min pour pleine charge. Les durées varient selon le modèle de chargeur.

Que faire si la batterie ne se charge pas ?

Vérifiez que la batterie n'est pas trop chaude (elle refroidit automatiquement avant charge) et que les bornes sont propres. Si le témoin de charge ne clignote pas rapidement en vert après la durée standard, consultez un concessionnaire agréé.

MODE D'EMPLOI EY-7552 PANASONIC

Perceuse à impact sans fil

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Instructions originales : anglais. Traduction des instructions originales :

Veuillez lire la brochure "Instructions de sécurité" et ce qui suit avant d'utiliser l'appareil.

I. RÈGLES DE SÉCURITÉ COMPLÉMENTAIRES

1) Portez des lunettes lorsque vous utilisez l'outil pendant de longues périodes. 2) N'oubliez pas que cet outil est toujours en état de fonctionner puisqu'il est alimenté par batterie. 3) Lors du perçage ou du vissage dans des murs, des planchers, etc., des câbles électriques sous tension peuvent être rencontrés. NE TOUCHEZ NI AU MANDRIN HEXAGONAL RAPIDE NI AUX PARTIES MÉTALLIQUES DE L'OUTIL ! Tenez l'outil au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique.

4) NE manipulez PAS le levier d'inversion marche avant-marche arrière lorsque le commutateur de la gâchette est sur la position de marche. La batterie se déchargerait rapidement et l'appareil serait endommagé. 5) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas là le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période. 6) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant-marche arrière sur la position centrale (verrouillage du commutateur). 7) Ne forcez pas l'outil en maintenant la gâchette du contrôle de vitesse à mi-course (commande de vitesse) pour arrêter le moteur.

Symbole	Signification
V	Volts
---	Courant continu
n₀	Vitesse sans charge
... min-1	Révolutions ou alternances par minute
Ah	Capacité électrique de la bat-erie autonome
	Lisez les instructions de fonctionnement avant l'utilisation.
	Pour l'utilisation à l'intérieur seulement.

AVERTISSEMENT :

• N'utilisez que la batterie autonome Panasonic conçue pour l'utilisation avec cet outil rechargeable.
• Panasonic décline toute responsabilité en cas de dommage ou d'accident causé par l'utilisation d'une batterie autonome recyclée ou de contrefaçon.
• Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive.
• N'enfoncez pas de clous ou autres dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontez pas ou n'essayez pas de la modifier.
• Ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie autonome.
• Ne transportez pas ou ne rangez pas la batterie autonome dans un récipient contenant des clous ou tout autre objet métallique.
• Ne chargez pas la batterie autonome dans un endroit où la température est élevée, comme à proximité d'un feu ou à la lumière directe du soleil. Sinon, la batterie peut surchauffer, prendre feu ou exploser. N'utilisez que le chargeur dédié pour charger la batterie autonome. Sinon, la batterie peut fuir, surchauffer ou exploser.
• Après avoir retiré la batterie autonome de l'outil ou du chargeur, remettez toujours le couvercle de la batterie autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entraînant le risque d'un incendie.
• Si la batterie autonome s'est détériorée, remplacez-la par une batterie neuve. L'utilisation prolongée d'une batterie autonome endommagée peut provoquer des dégagements de chaleur, un départ de feu ou l'explosion de la batterie.

II. MONTAGE

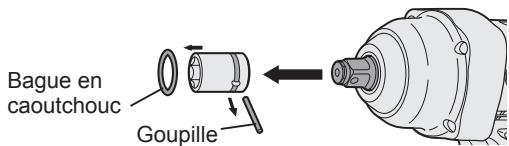

Fixation ou retrait de la douille

1. Fixation de la douille

1) Retirez la bague en caoutchouc et la goupille.

2) Fixez la douille en l'alignant avec chaque orifice.

3) Fixez la bague en caoutchouc et la goupille en suivant la séquence 1) dans l'ordre inverse.

REMARQUE :

Fixez fermement la douille à l'aide de la goupille et de la bague en caoutchouc. La bague de retenue doit uniquement être utilisée pour une fixation temporaire.

1. Retrait de la douille

1) Retirez la bague en caoutchouc et la goupille.

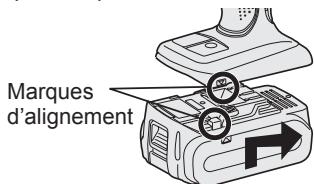

Fixation ou retrait de la batterie autonome

1. Pour raccorder la batterie autonome : alignez les marques d'alignement mises en valeur et fixez la batterie autonome.
2. Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

1. Pour retirer la batterie autonome : appuyez sur le bouton et faites glisser la batterie autonome vers l'avant.

III. FONCTIONNEMENT

△ AVERTISSEMENT !

• Ne respirez pas la fumée dégagée par l'outil ou la batterie, car elle pourrait être nocive.

[Unité principale]

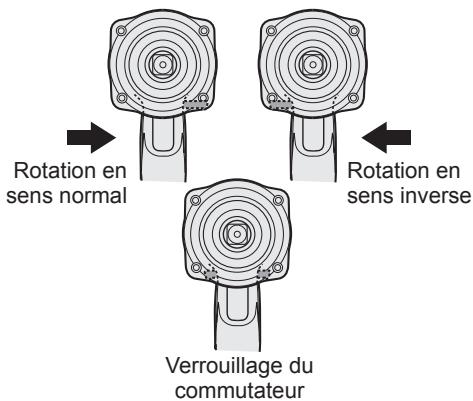

Utilisation du commutateur et du levier d'inversion marche avant-marche arrière

△ MISE EN GARDE :

Pour prévenir tout dégât, n'actionnez pas le levier d'inversion marche avant-marche arrière tant que la douille n'a pas complètement terminé de tourner.

Utilisation du commutateur pour une rotation en sens normal

1. Poussez le levier pour obtenir une rotation en sens normal.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. La vitesse augmente à mesure que la gâchette est enfoncée pour un vissage efficace des boulons. Le frein fonctionne et la douille s'arrête immédiatement dès que la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Utilisation du commutateur de rotation en sens inverse

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d'utiliser l'outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

△MISE EN GARDE:

• Pour empêcher toute élévation excessive de la température de la surface de l'outil, n'utilisez pas l'outil de façon continue en utilisant deux batteries autonomes ou plus. L'outil a besoin de se refroidir pendant un certain temps avant d'être connecté à une autre batterie autonome.

Gâchette de commande de vitesse

Pour ajuster le centre du trou, tirez légèrement sur la gâchette pour démarrer lentement la rotation de la douille.

Plus vous appuyez sur la gâchette de contrôle de vitesse, plus la vitesse est grande.

MISE EN GARDE:

Lorsque vous faites fonctionner l'outil en appuyant sur la gâchette, il peut y avoir un décalage momentané avant le début de la rotation. Cela ne signifie pas qu'il y a un dysfonctionnement.

• Ce décalage se produit alors que les circuits de l'outil sont activés quand on appuie sur la gâchette pour la première fois après l'installation d'un nouveau bloc batterie ou après que l'outil n'a pas été utilisé pendant au moins 1 minute. La rotation démarrera sans décalage lors du second fonctionnement et des suivants.

Panneau indicateur

(1) Indicateur et bouton du niveau de la batterie.

• Appuyez sur le bouton du niveau de la batterie.

Le niveau de la batterie s'affiche pendant environ 10 secondes sur l'indicateur du niveau de la batterie.

REMARQUE :

L'indicateur n'affiche pas le niveau de la batterie, même si le bouton est enfoncé, dans les cas suivants :

• Le corps principal est en position off.
• Juste après la fixation de la batterie autonome, lorsque le corps principal ou le bouton du niveau de la batterie ne sont pas utilisés pendant environ une minute.

Poussez à nouveau sur le bouton du niveau de la batterie après avoir appuyé sur le commutateur de la gâchette.

• La température de la batterie est élevée. Arrêtez toute utilisation et attendez que la température de la batterie ait diminué.

Indicateur		Statut de la batterie
	3 voyants allumés	Suffisamment chargée
	2 voyants allumés	Environ 50 % restants
	Un voyage allumé	Niveau de la batterie faible Doit être bientôt chargée
	Un voyage clignotant	Vide Doit être chargée immédiatement

L'indication du niveau de la batterie a une valeur de guide uniquement.

Elle peut varier en fonction de l'état de la batterie ou de la température ambiante.

(3) Témoin d'avertissement de surchauffe

Arrêt (fonctionnement normal)

Allumé : Surchauffe (moteur)

Indique que le fonctionnement a été arrêté à la suite d'une surchauffe du moteur ou de la batterie.

Pour protéger le moteur ou la batterie, veillez à bien noter les points suivants lorsque vous effectuez cette opération.

• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie cesseront de fonctionner. Le témoin d'avertissement de surchauffe sur le panneau indicateur s'allume ou clignote lorsque cette fonctionnalité est active.
• Si la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement de surchauffe s'éteint.
• Évitez d'utiliser l'outil d'une façon qui activerait de façon répétée la caractéristique de protection contre la surchauffe.
• Si l'outil est utilisé de façon continue sous haute charge, ou s'il est utilisé dans un environnement chaud (en été par exemple), il est possible que la caractéristique de protection contre la surchauffe s'active fréquemment.
• Si l'outil est utilisé dans un environnement froid (en hiver par exemple), ou s'il est arrêté fréquemment pendant l'utilisation, il est possible que la caractéristique de protection contre la surchauffe ne s'active pas.

Recommandation pour la prise en main

Utilisez la poignée pour tenir la perceuse et l'utiliser d'une main. Si la tâche nécessite plus de force, vous pouvez pousser l'arrière de la perceuse de l'autre main.

[Batterie]

Pour une utilisation correcte de la batterie autonome

Batterie autonomie Li-ion

• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.

La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.

Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de provoquer des étincelles, de vous brûler ou de déclencher un incendie.

• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail. Lorsque la batterie autonome est retirée de l'unité principale de l'outil, replacez immédiatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie autonome ATTENTION :

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

Recommandations concernant l'utilisation

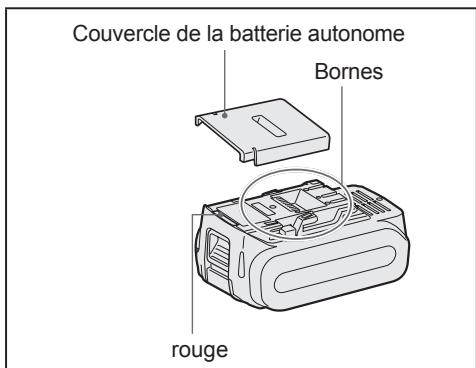

Veillez à utiliser le couvercle de la batterie autonome

Lorsque le couvercle de la batterie autonome n'est pas utilisé, rangez la batterie de façon à ce qu'aucun corps étranger comme de la poussière et de l'eau ne contamine les bornes. Veillez à fixer le couvercle de la batterie autonome afin de protéger les bornes de la batterie. - Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.

La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.

MISE EN GARDE :

Pour protéger le moteur ou la batterie, veillez à bien noter les points suivants lorsque vous utilisez la machine.

• Si le moteur et la batterie deviennent chauds, la fonction de protection sera activée et le moteur et la batterie cesseront de fonctionner.

Pour un usage sans risque

• La batterie est conçue pour être installée en deux étapes pour des raisons de sécurité. Assurez-vous que la batterie est installée correctement dans l'unité principale avant toute utilisation.
• Lorsque la batterie autonome n'est pas connectée fermement à la mise sous tension, le témoin d'avertissement de surchauffe et le témoin d'avertissement de faible batterie clignotent pour indiquer qu'un fonctionnement sans danger n'est pas possible et l'unité principale ne tourne pas normalement. Branchez la batterie autonome dans l'unité de l'outil jusqu'à ce que l'indicateur rouge ou jaune disparaisse.

[Chargeur de batterie] Recharge

MISE EN GARDE :

• Si la température de la batterie autonome descend en dessous de -10 °C (14 °F) environ, la charge s'arrête automatiquement afin de prévenir la dégradation de la batterie. La température ambiante moyenne se situe entre 0 °C (32 °F) et 40 °C (104 °F).

Si la batterie autonome est utilisée alors que sa température est inférieure à 0 °C (32 °F), l'outil pourrait ne pas fonctionner correctement.

• Utilisez le chargeur à des températures comprises entre 0 °C et 40 °C, et chargez la batterie à une température identique à celle de la batterie elle-même. (Il ne doit pas y avoir plus de 15 °C de différence entre la température de la batterie et celle de l'endroit où vous chargez.)
• Lorsqu'une batterie autonome froide (en dessous de 0 °C (32 °F)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant au moins une heure et rechargez-la quand elle a atteint la température ambiante.
• Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

MISE EN GARDE :

Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

• Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.

REMARQUE :

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Comment charger

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE :

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur ; toutefois, ceci ne pose aucun problème de sécurité.

1. Connectez fermement la batterie autonome sur le chargeur.

1. Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur. 2. Faites-la glisser vers l'avant dans le sens de la flèche.

Marques d'alignement

1. Le témoin s'allume pendant la charge. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.
2. La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80 %.
2. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.
3. Lorsque la température de la batterie autonome est de 0°C ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50 % de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Lorsque le témoin d'alimentation ne s'allume pas immédiatement après avoir branché le chargeur, ou si après la durée de charge standard, le témoin de charge ne clignote pas rapidement en vert, consultez un concessionnaire autorisé.
2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.
3. Retirez la batterie lorsque le bouton de dégagement de la batterie est en position haute.

Bouton de dégagement de la batterie

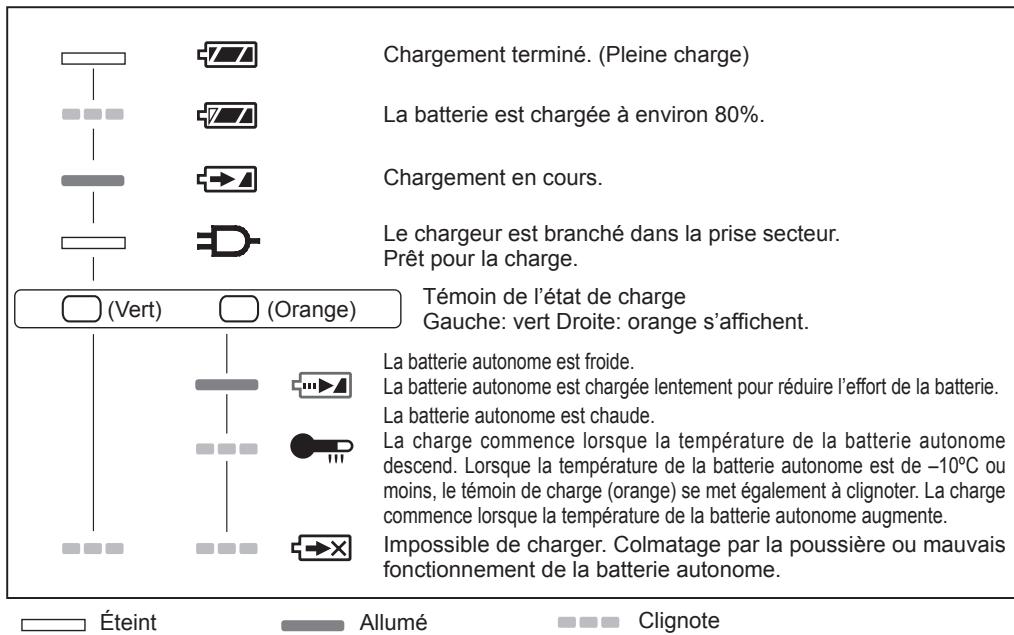

INDICATION DU VOYANT

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

IV. ENTRETIEN

Nettoyez l'appareil au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatil.

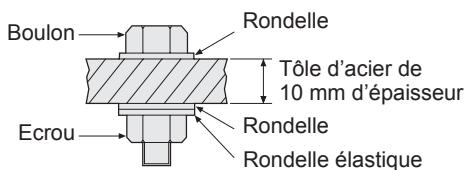

La puissance nécessaire pour serrer un boulon dépendra du matériel et de la taille du boulon, ainsi que du matériel sur lequel doit être mis le boulon. Choisissez le temps de serrage en conséquence.

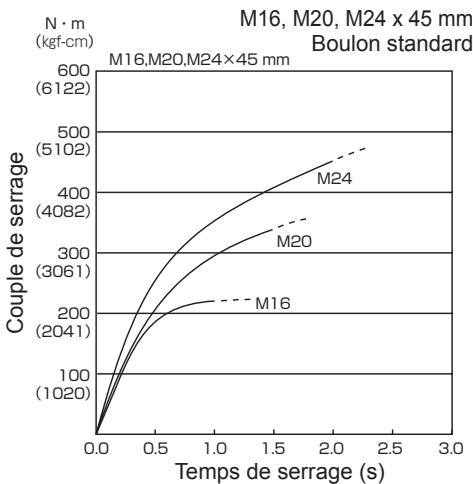

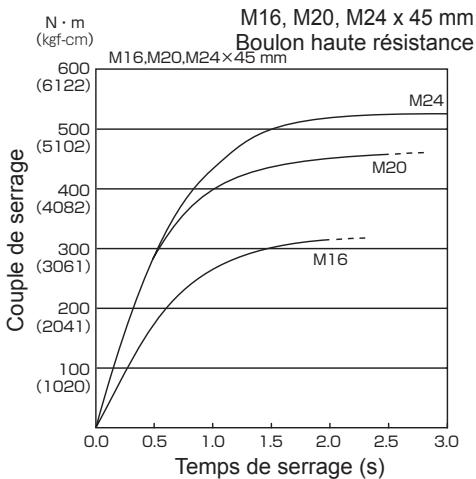

Des valeurs de référence sont indiquées ci-dessous.

(Elles peuvent varier en fonction des conditions de serrage.)

Facteurs affectant le couple de serrage

Le couple de serrage est affecté par une grande variété de facteurs incluant les suivants. Après le serrage, vérifiez toujours le couple avec une clé dynamométrique.

1) Tension

Lorsque la batterie autonome est presque déchargée, la tension diminue et le couple de serrage également.

Conditions de serrage

• Les boulons suivants sont utilisés.

Boulon standard : type de résistance 4,8

Type à haute résistance 12,9

Explication du type de résistance

4.8

Limite d'élasticité du boulon

(80 % de la résistance à la traction)

32 kgf/mm² (45 000 psi)

Limite d'élasticité du boulon

40 kgf/mm² (56 000 psi)

2) Temps de serrage

Un temps de serrage plus long entraîne un couple de serrage plus élevé. Cependant, un serrage excessif n'ajoute pas de valeur et réduit la longévité de l'outil.

3) Différents diamètres de boulons

La taille du diamètre du boulon affecte le couple de serrage.

Généralement, lorsque le diamètre du boulon augmente, le couple de serrage augmente également.

4) Conditions de serrage

• Le couple de serrage variera, même si l'on garde le même boulon, en fonction du degré, de la longueur et du coefficient de couple (le coefficient fixe indiqué par le fabricant à la production).
• Le couple de serrage variera, même si l'on garde le même matériel à boulonner (ex: acier), en fonction de la finition de la surface.
• Le couple est grandement réduit lorsque le boulon et l'écrou commencent à tourner ensemble.

5) Jeu de douille

Le couple diminue lorsque la configuration à six pans d'une douille de mauvaise taille est utilisée pour serrer un boulon.

6) Commutateur (Gâchette de contrôle de vitesse)

Le couple de serrage est diminué si l'appareil est utilisé lorsque le commutateur n'est pas complètement enfoncé.

7) Effet de l'utilisation d'un adaptateur de raccordement

VI. ACCESSOIRES

Utilisez uniquement une taille de douille adaptée.

VII. APPENDICE

CAPACITÉS MAXIMUM RECOMMANDÉES

Modèle	EY7552
Serrage de boulons	Boulon standard: M12 – M20Boulon à traction élevé: M12 – M18

COMPLÉMENT DE GARANTIE

Les pannes et dégradations dues à une utilisation intense prolongée (par ex : usinage sur ligne d'assemblage etc.) ne sont pas couvertes par la garantie.

VIII. CARACTÉRISTIQUES TECHNIQUES

UNITÉ PRINCIPALE

Modèle	EY7552
Mateur	18 V DC
Vitesse sans charge	0 - 1550 min-1
Couple maximum	470 N·m
Percussions par minute	0 - 2400 min-1
Longueur totale	214 mm
Poids (avec la batterie autonome: EY9L50)	2,6 kg
Poids (avec la batterie autonome: EY9L51)	2,6 kg
Bruit, Vibration	Reportez-vous à la fiche incluse

BATTERIE AUTONOME

Modèle	EY9L50	EY9L51
Stockage de la batterie	Batterie Li-ion
Tension de la batterie	18 V CC (3,6 V x 10 piles)

CHARGEUR DE BATTERIE

Modèle	EY0L81
Puisance nominale	Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur
Poids	0,93 kg
Durée de chargement	EY9L50	EY9L51
	Utilisable: 50 minutes	Utilisable: 65 minutes
	Plein: 65 minutes	Plein: 80 minutes
Modèle	EY0L82
Puisance nominale	Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur
Poids	0,93 kg
Durée de chargement	EY9L50	EY9L51
	Utilisable: 40 minutes	Utilisable: 55 minutes
	Plein: 55 minutes	Plein: 70 minutes

REMARQUE : Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus récent. REMARQUE : Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.
