Producttype	Accu-klopboormachine
Merk	PANASONIC
Model	EY-7552
Voeding	Li-ion accu 18 V (3,6 V x 10 cellen)
Totale lengte	214 mm
Gewicht (met accu)	2,6 kg
Onbelast toerental	0 - 1550 min⁻¹
Maximaal koppel	470 N·m
Hamerslagen per minuut	0 - 2400 min⁻¹
Spancapaciteit (standaard bout)	M12 – M20
Spancapaciteit (hogesterktebout)	M12 – M18
Compatibel accutype	EY9L50, EY9L51 (Li-ion)
Compatibele lader	EY0L81, EY0L82
Oplaadtijd (EY9L50 met EY0L81)	Gebruiksklaar: 50 min, Volledig: 65 min
Oplaadtijd (EY9L51 met EY0L81)	Gebruiksklaar: 65 min, Volledig: 80 min
Gewicht lader	0,93 kg
Veiligheid	Schakelaarvergrendeling, oververhittingsbeveiliging, verplicht gebruik van specifieke Panasonic-accu
Onderhoud	Reinigen met een droge, schone doek. Gebruik geen water, oplosmiddel of vluchtige reinigingsmiddelen.
Hoofdfuncties	Klopboren, schroeven, voor-/achteruit draaien, variabele snelheidsregeling, accu-niveau-indicator, oververhittingsindicator

Veelgestelde vragen - EY-7552 PANASONIC

Welke soorten bouten kan ik vastzetten met de boormachine EY-7552?

U kunt standaard bouten van M12 tot M20 en hogesterktebouten van M12 tot M18 vastzetten. Raadpleeg de tabel met aanbevolen maximale capaciteiten in de handleiding voor meer details.

Hoe installeer ik de accu correct?

Lijn de markeringen op de accu en het gereedschap uit en schuif de accu erin totdat deze vastklikt. Om hem te verwijderen, drukt u op de knop en schuift u hem naar voren.

Wat moet ik doen als het oververhittingslampje brandt?

Het lampje geeft aan dat de motor of accu oververhit is. Stop onmiddellijk met het gereedschap en laat het volledig afkoelen (minstens 30 minuten) voordat u het opnieuw gebruikt. Vermijd langdurig gebruik onder zware belasting.

Hoe lees ik de accu-niveau-indicator?

Druk op de knop van het accuniveau. De lampjes geven aan: 3 branden = voldoende opgeladen, 2 branden = ongeveer 50% resterend, 1 brandt = laag, 1 knippert = leeg. De indicatie is indicatief en kan variëren afhankelijk van de staat van de accu.

Kan ik een niet-Panasonic accu gebruiken met dit gereedschap?

Nee, gebruik alleen de specifieke Panasonic-accu die voor dit gereedschap is ontworpen. Het gebruik van een gerecyclede of nagemaakte accu kan schade of ongelukken veroorzaken en maakt de garantie ongeldig.

Hoe reinig ik het gereedschap?

Reinig het apparaat met een droge, schone doek. Gebruik geen water, oplosmiddel of vluchtige reinigingsmiddelen.

Welke factoren beïnvloeden het aanhaalkoppel?

Het aanhaalkoppel wordt beïnvloed door de accuspanning, de aanhaaltijd, de boutdiameter, de aanhaalcondities (oppervlak, afwerking), de dopspeling, de druk op de trekker en het gebruik van adapters.

Hoe keer ik de draairichting om?

Gebruik de vooruit/achteruit-omkeerschakelaar. Duw de schakelaar naar één kant voor vooruit, naar de andere kant voor achteruit. Zet hem terug in de middenstand om de schakelaar te vergrendelen.

Wat is de oplaadtijd van de accu?

Met de lader EY0L81: accu EY9L50: 50 min voor gebruiksklaar, 65 min voor volledig opladen; accu EY9L51: 65 min voor gebruiksklaar, 80 min voor volledig opladen. De tijden variëren per ladermodel.

Wat moet ik doen als de accu niet oplaadt?

Controleer of de accu niet te warm is (deze koelt automatisch af voordat hij wordt opgeladen) en of de contacten schoon zijn. Als het oplaadlampje na de standaardduur niet snel groen knippert, raadpleeg dan een erkende dealer.

GEBRUIKSAANWIJZING EY-7552 PANASONIC

Snoerloze slagschroevendraaier

Lees deze gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederland: Bladzijde 49

Suomi: Sivu 102

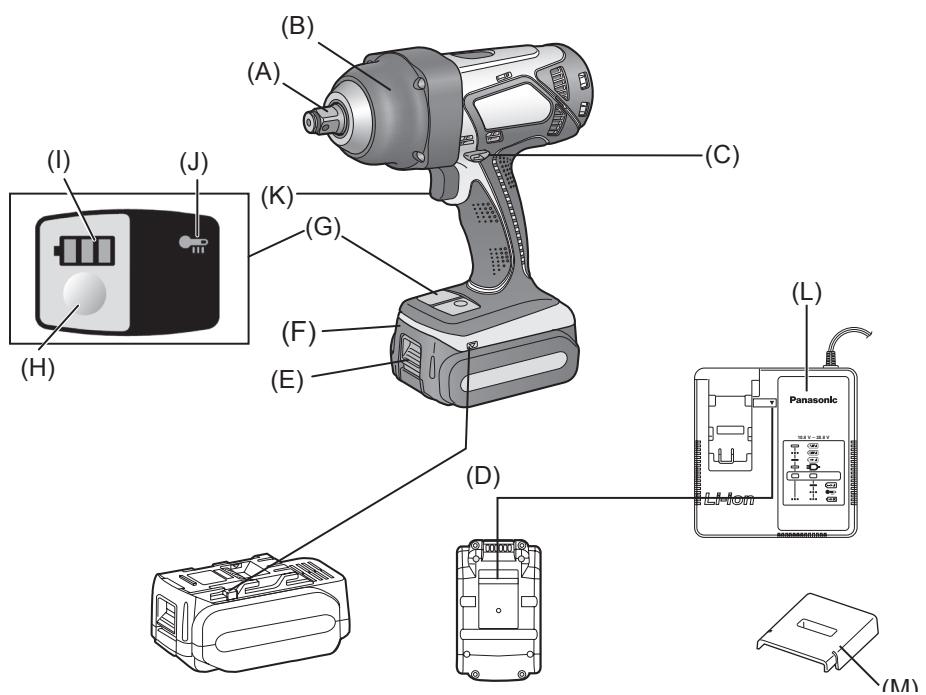

FUNCTIONELE BESCHRIJVING FUNCTIEBESCHRIJVING BESCHRIJVING VAN DE FUNCTIES BESCHRIJVING VAN DE FUNCTIES FUNCTIEBESCHRIJVING BESCHRIJVING VAN DE FUNCTIES FUNCTIEBESCHRIJVING FUNCTIEBESCHRIJVING FUNCTIEBESCHRIJVING BESCHRIJVING VAN DE FUNCTIES

(A)	Square drive (retainer ring and pin) Stecknuss (Rückhaltering und Stift) Embout carré (bague et goupille de retenue) Accoppiamento quadrato (anillo di ritenuta e perno) Vierkante aandrijving (vergrendeling en pen) Adaptador para+pantas (anillo de retencion y pasador) Firkantet drev (fastgorelesiring og split) Fyrkantsfattning (hällarring och tapp) Firkanthode (underring og skrue) Neliökara (pidätinrengas ja tappi)	(B)	Nose protector Frontabdeckung Protection du bec Protezione frontale Neusbeschermer Protector delorro Næsebeskytter Nosskydd Nesebeskytter Kärjen suojus
(C)	Forward/Reverse lever Vorwärts-/Rückwartshebel Levier d'inversion marche avant/marche arrière Leva di avanzamento/inversione Links/rechtschakelaar Palanca de avance/marcha atrás Greb til forløns/bagløns retining Riktningsomkopplare Forover-/bakoverbryter Eteenpään/taaksepään vipu	(D)	Alignment marks Ausrichtmarkierungen Marques d'alignment Marcature allineamento Uutiljntekens Marcas de alineación Flugtemæker Anpassningsmärken Opprettingsmerke Sovitusmerkit
(E)	Battery pack release button Akku-Entriegelungsknopf Bouton de libération de batterie autonome Tasto di rilascio pacco batteria Accu-ontgrendeloets Botón de liberación de batería Udløserknap til batteripakning Frigöringsknapp für batteri Utløserknapp for batteripakke Akkupaketin irrotuspainike	(F)	Battery pack Akku Batterie autonome Pacco batteria Accu Batería Batteripakning Batteri Batteripakke Akku
(G)	Indication panel Anzeigefeld Panneau indicateur Pannello di indicazione Indicatiepaneel Panel de indicación Indikationspanel Indikeringspanel Varselspanel Merkkivalopaneeli	(H)	Battery level button Batteriestandknopf Bouton du niveau de la batterie Pulsante livello della batteria Accuniveauknop Botón de nivel de batería Batterineauknap Batterinivåknapp Batterinivåknapp Akun varausstason painke
(I)	Battery level indicator Batteriestandanzeige Indicateur du niveau de la batterie Indicatore del livello della batteria Accuniveau-indicator Indicador de nivel de batería Batteriniveauindikator Batteriniväindikator Batteriniväindikator Akun varausstason merkkivalo	(J)	Overheat warning lamp (motor/battery) Überhitzungs-Warnlampe (Motor/Akku) Témoin d'advertissement de surchauffe (moteur/batterie) Spia averventa sorriscaldamento (motore/batteria) Oververhitting-waarschuwingslampje (motor/accu) Luz de advertencia de sobrecalentamento (motor/bateria) Adverselslamp til overophedning (motor/batteri) Varningslamp for overhetting (motor/batteri) Varsellampfe for overophetting (motor/batteri) Ylikuumenemisen varoituslamppu (moottori/akku)
(K)	Variable speed control trigger Variableer Geschwindigkeitskontrollschalter Gächette de commande de vitesse Grilletto di controlo velocità variabile Startschakelaar met variabile toerenalregeling Disparador del control de velocidad variable Kontroludløser for variabel hastighed Avtryckare med variabel varvitalsregeling Trinnløs hovedbryter Nopeudensäätökytkin	(L)	Battery charger Ladegerät Chargeur de batterie Caricabatterie Acculader Cargador de batería Batterioplader Batteriladdare Batterilader Akkulaturi

(M)	Pack cover Akkuabdeckung Couvercle de la batterie autonome Coperchio pacco Accudeksen Cubierta de bateria Pakningsdæksen Batteriskydd Pakkedekse1 Akkukotelon kansi

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

I. EXTRA VEILIGHEIDSVOORSCHRIFTEN

1) Draag oorbescherming wanneer u het gereedschap gedurende langere tijd achtereen gebruikt. 2) Denk eraan dat dit gereedschap altijd gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden. 3) Bij het boren of schroeven in muren en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE ZESKANTBOORKOP OF ANDERE METALEN ONDERDELEN VAN HET GEREEDSCHAP AAN! Houd het gereedschap alleen aan de plastic handgreep vast zodat u geen elektrische schok krijgt als u per ongeluk een elektriciteitsdraad raakt.

4) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt. Anders worden de accu snel ontladen en kan het gereedschap worden beschadigd. 5) De acculader wordt tijdens het opladen warm. Dit is normaal. Laad de accu echter NIET te lang op. 6) Zet de links/rechtsschakelaar in de middelste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt. 7) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.

Symbool	Betekenis
V	Volt
---	Gelijktstroom
n0	Onbelast
... min-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Lees voor gebruik de gebruiksaanwijzing.
	Alleen voor gebruik binnenshuis.

WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor schade of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel deze ook niet bloot aan overmatige hitte.
• Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen.
• Zorg dat de accupolen niet in contact komen met metalen voorwerpen.

Berg de accu niet op in dezelfde doos waarin nagels of andere metalen voorwerpen zich bevinden. - Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit raken, in brand vliegen of exploderen. - Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit raken of exploderen. - Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg. - Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu.

II. MONTAGE

Bevestigen of verwijderen van de dop

1. Bevestigen van de dop

1) Verwijder de rubberring en de pen.

2) Bevestig de bus met de uitsparingen correct uitgelijnd.

3) Bevestig de rubberring en de pen in de omgekeerde volgorde van stap 1).

OPMERKING:

Bevestig de bus stevig met behulp van de pen en de rubberring.

De vergrendelring is alleen voor tijdelijke bevestiging.

1. Verwijderen van de bus

1) Verwijder de rubberring en de pen.

Bevestigen en verwijderen van de accu

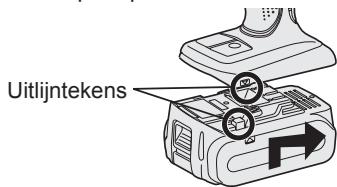

1. Bevestigen van de accu: Lijn de gemarkeerde punten met elkaar uit en bevestig de accu. Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

1. Verwijderen van de accu:

Druk op de knop en schuif de accu naar voren.

III. BEDIENING

WAARSCHUWING!

• Adem geen rook in die door het gereedschap of de accu wordt uitgestoten, want dit kan schadelijk zijn voor uw gezondheid.

[Hoofdeenheid]

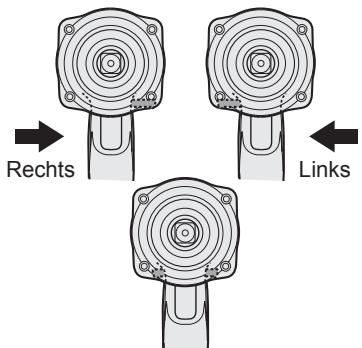

Bediening van de startschakelaar en links/rechtsschakelaar

Vergrendelstand

△OPGELET:

Bedien de links/rechtsschakelaar niet voordat de bus volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen.

Bediening van de schakelaar voor rechtsomdraaien

1. Druk de schakelaar voor rechtsomdraaien in.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. De snelheid neemt toe naarmate de startschakelaar verder wordt ingedrukt, zodat u de bouten optimaal kunt vastdraaien. Wanneer de startschakelaar wordt losgelaten, treedt de rem in werking en zal de bus meteen stoppen.
4. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Bediening van de schakelaar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien in. Controleer vóór gebruik de draairichting van de boorkop.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

△OPGELET:

• Gebruik het gereedschap niet ononderbroken met twee of meer accu's achter elkaar, om oververhitting te voorkomen. Het gereedschap moet voldoende zijn afgekoeld voordat u met een volgende accu kunt beginnen.

Startschakelaar variabele snelheid

Druk de snelheidsschakelaar eerst licht in om de bus langzaam te laten draaien om het midden van het gat te bepalen.

Hoe dieper de snelheidsschakelaar wordt ingedrukt, hoe sneller de machine zal draaien.

△OPGELET:

Wanneer u het apparaat gebruikt door de trekker in te drukken, kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen signaal dat op een defect wijst.

• Deze opstarttijd ontstaat wanneer de trekker voor de eerste keer wordt overgehaald na het installeren van een nieuw accupack of wanneer het apparaat minstens 1 minuut niet gebruikt is. De draaiing begint zonder opstarttijd tijdens het tweede en het daaropvolgende gebruik.

Indicatiepaneel

(1) Accuniveau-indicator en knop

• Druk op de accuniveauknop.

De accuniveau-indicator toont het accuniveau voor ongeveer 10 seconden.

OPMERKING:

Wanneer de knop in de volgende gevallen wordt ingedrukt, zal de indicator het accuniveau niet aangeven.

• Het gereedschap is uitgeschakeld.
• Meteen na het bevestigen van de accu.
• Het gereedschap of de accuniveauknop is ongeveer een minuut niet bediend. Druk nog een keer op de accuniveauknop nadat de startschakelaar is ingedrukt.
• De temperatuur van de accu is te hoog. Stop met het gebruik en wacht tot de temperatuur van de accu voldoende is gezakt.

Indicator		Accustatus
	3 lampjes branden	Voldoende opgeladen
	2 lampjes branden	Ongeveer 50% resteert
	Eén lampje brandt	Accuniveau is laag. De accu moet spoedig worden opgeladen.
	Eén lampje knippert	Leeg De accu moet meteen worden opgeladen.

De aanduiding van het accuniveau is slechts een richtlijn.

De aanduiding kan veranderen als gevolg van de toestand van de accu of de omgevingstemperatuur.

(3) Oververhitting waarschuwingslampje

Uit (normale werking)

Verlicht: Oververhitting (motor)

Knippert: Oververhitting (accu)

De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.

Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

• Als de motor of de accu oververhit raakt, worden de beveiligingsfuncties geactiveerd en zal de motor of de accu stoppen met werken. Het oververhitting-waarschuwingslampje op het indicatiepaneel brandt of knippert wanneer deze functie is geactiveerd.
• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, laat het gereedschap dan goed afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat. Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhittingbeveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als het tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhittingbeveiligingsfunctie niet in werking treedt.

Gebruik van de handgreep

Gebruik de handgreep om de schroevendraaier met één hand vast te pakken en te bedienen. Als het werk extra kracht vereist, kunt u met uw andere hand tegen het achtereind van de schroevendraaier duwen.

[Accu]

Voor een juist gebruik van de accu

Li-ion accu

• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.

De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.

• Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is. Wanneer de accu van de hoofdeenheid van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na het laden van de accu aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Aanbevelingen voor gebruik

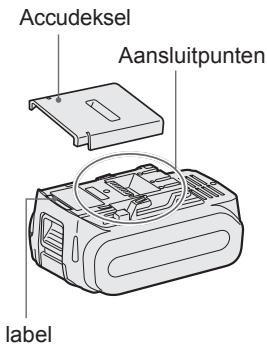

Zorg ervoor het accudeksel te gebruiken

• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.

OPGELET:

Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen. Als de motor en de accu oververhit raken, worden de beveiligingsfuncties geactiveerd en zullen de motor en de accu stoppen met werken.

Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu voor gebruik goed op het gereedschap is bevestigd.
• Als de accu niet goed is bevestigd wanneer de schakelaar wordt aangezet, gaan het oververhittingswaarschuwingslampje en het laag accuniveau-waarschuwingslampje knipperen om aan te geven dat veilig gebruik niet mogelijk is en zal de hoofdeenheid niet normaal draaien. Plaats de accu in de hoofdeenheid van het gereedschap totdat het rode of gele label verdwijnt.

[Acculader]

Opladen

△OPGELET:

• Als de temperatuur van de accu lager wordt dan ongeveer -10°C, zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.
• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
• Gebruik de lader bij een temperatuur tussen de 0°C en de 40°C en laad de accu op bij een temperatuur die vergelijkbaar is met de temperatuur van de accu zelf. (Er mag niet meer dan 15°C verschil zijn tussen de temperatuur van de accu en de temperatuur van de oplaadlocatie.)
• Laat een koude accu (kouder dan 0°C (32°F)) voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vasthoudt.

△OPGELET:

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt. Maak de acculader los wanneer deze niet wordt gebruikt.

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Opladen

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.

1. Plaats de accu stevig in de lader.

1 Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader. 2 Schuif de accu in de richting van de pijl naar voren.

1. Het laadindicatorlampje licht op tijdens het opladen.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
2. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
3. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd.

Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

1. Als de spanningsindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officiële dealer.
2. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

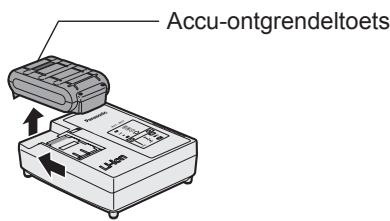

3. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt.

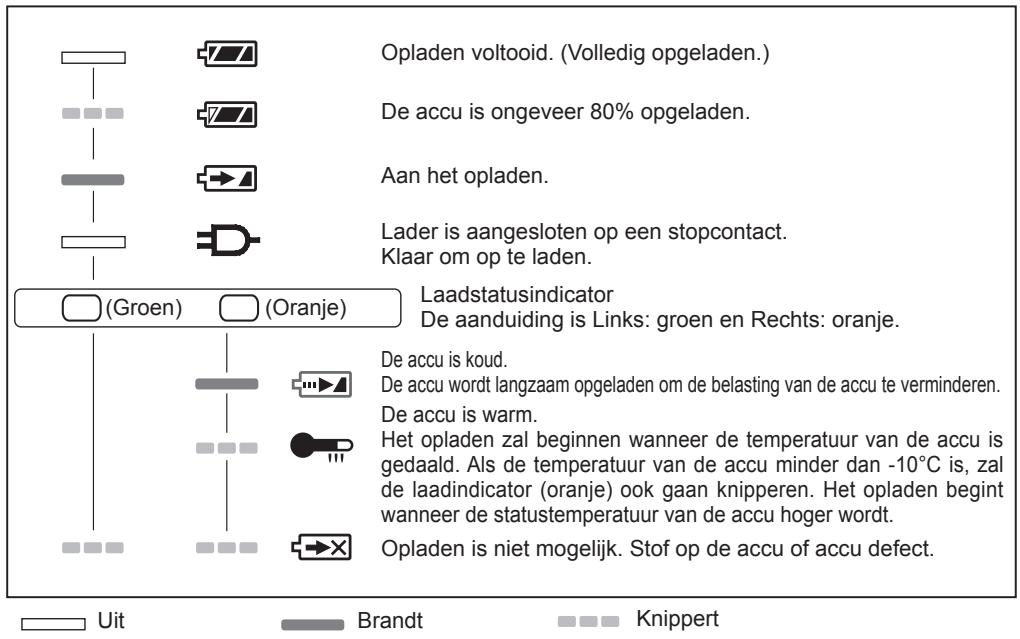

LAMPINDICATIES

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij hier naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakelijke gebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

IV. ONDERHOUD

Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.

V. AANHAALMOMENT

De kracht die vereist is voor het vastdraaien van een bout hangt af van het materiaal en de afmeting van de bout, en het materiaal waarin de bout gedraaid wordt.

De aanhaaltijd moet daarop worden aangepast. De onderstaande waarden zijn bedoeld als referentie.

(De feitelijke waarden kunnen verschillen afhankelijk van de aanhaalomstandigheden.)

Factoren die het aanhaalmoment beïnvloeden

Het aanhaalmoment wordt beïnvloed door een groot aantal factoren, die hierna worden beschreven. Controleer het aanhaalmoment altijd met een momentsleutel.

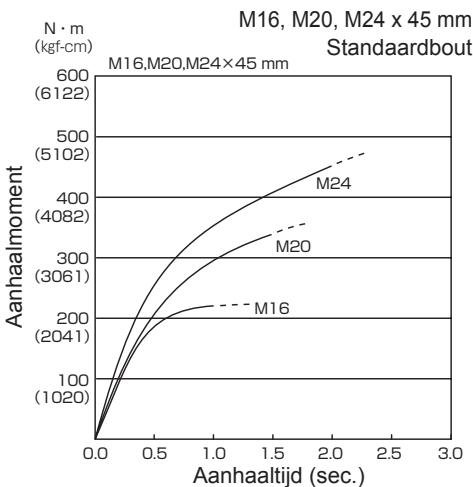

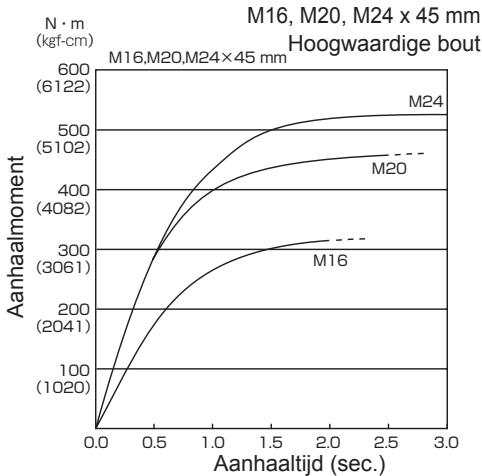

1) Spanning

Naarmate de accu leger wordt, neemt de spanning af en daarmee ook het aanhaalmoment.

Aanhaalomstandigheden

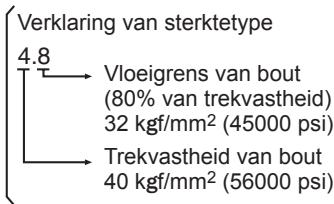

• De volgende bouten zijn gebruikt. Standaardbout: Sterktetype 4,8 Hoogwaardig type 12,9

2) Aanhaaltijd

Een langere aanhaaltijd resulteert in een hoger aanhaalmoment. Een hoog aanhaalmoment heeft daarnaast geen toegevoegde waarde en verkort de levensduur van het gereedschap.

3) Verschillende boutdiktes

De boutdikte is van invloed op het aanhaalmoment van de bout.

Over het algemeen neemt het aanhaalmoment toe naarmate de bout dikker wordt.

4) Aanhaalomstandigheden

• Het aanhaalmoment is zelfs bij hetzelfde type bouten afhankelijk van de kwaliteit, de lengte en de torsiecoëfficiënt (een bij de productie door de fabrikant vastgestelde coëfficiënt).

- Het aanhaalmoment is zelfs bij hetzelfde bevestigingsmateriaal (bijv. staal) afhankelijk van de afwerkingslaag van het materiaal. - Het aanhaalmoment neemt aanzienlijk af wanneer de bout en moer met elkaar meedraaien.

5) Speling in de dopmoersleutel

Het aanhaalmoment neemt af als voor het vastdraaien van een bout een verkeerde dopmoersleutel wordt gebruikt.

6) Startschakelaar (startschakelaar met variabele toerentalregeling)

Het aanhaalmoment is lager wanneer de schakelaar van het gereedschap niet volledig is ingedrukt.

7) Invloed van een adapter

Het aanhaalmoment neemt af bij gebruik van een universeel verbindingsstuk of een aansluitadapter.

VI. ACCESSOIRES

Gebruik alleen een bus met een geschikte maat.

VII. AANHANGSEL

AANBEVOLEN MAXIMALE CAPACITEITEN

Model	EY7552
Bolt fastening	Standaardbout: M12 - M20 Bout met hoge trekvastheid: M12 - M18

GARANTIE-SUPPLEMENT

De defecten en beschadigingen die veroorzaakt worden door langdurig continu gebruik (bijv. werkzaamheden in een fabriek aan de lopende band enz.), vallen niet onder de garantie.

Model	EY7552
Motor	18 V DC
Onbelast toerental	0 - 1550 min-1
Maximaal aanhaalmoment	470 N·m
Slagen per minuut	0 - 2400 min-1
Totale lenghte	214 mm
Gewicht (met accu: EY9L50)	2,6 kg
Gewicht (met accu: EY9L51)	2,6 kg
Geluid, Trillingen	Zie het ingesloten sheet

ACCU

Model	EY9L50	EY9L51
Soort accu	Li-ion accu
Accuspanning	18 V gelijkstroom (3,6 V x 10 cellen)

ACCULADER

Model	EY0L81
Toelaatbaar vermogen	Zie het specifi catieplaatje op de onderkant van de acculader
Gewicht	0,93 kg
Laadtijd	EY9L50	EY9L51
	Bruikbaar: 50 min	Bruikbaar: 65 min
	Vol: 65 min	Vol: 80 min
Model	EY0L82
Toelaatbaar vermogen	Zie het specifi catieplaatje op de onderkant van de acculader
Gewicht	0,93 kg
Laadtijd	EY9L50	EY9L51
	Bruikbaar: 40 min	Bruikbaar: 55 min
	Vol: 55 min	Vol: 70 min

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn.

Zie de meest recente algemene catalogus.

OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
