Producttype	Draadloze boor-schroevendraaier
Merk	Panasonic
Model	EY74A2
Nominale spanning	14,4 V / 18 V DC (afhankelijk van accu)
Onbelast toerental (laag)	30 - 400 min⁻¹ (14,4 V) / 30 - 470 min⁻¹ (18 V)
Onbelast toerental (hoog)	70 - 1350 min⁻¹ (14,4 V) / 70 - 1580 min⁻¹ (18 V)
Boorcapaciteit (hout)	35 mm (14,4 V) / 38 mm (18 V)
Boorcapaciteit (metaal)	13 mm
Schroefcapaciteit (houtschroeven)	6,8 mm (14,4 V) / 8 mm (18 V)
Boorkopcapaciteit	1,5 mm - 13 mm
Maximaal koppel (handmatig)	22,6 N·m (in handmatige modus)
Aantal koppelstanden	18 standen + boormodus
Totale lengte	178 mm
Gewicht (met accu EY9L51)	2,05 kg (18 V)
Gewicht (met accu EY9L45)	1,90 kg (14,4 V)
Voeding	Oplaadbare Panasonic lithium-ion accu (compatibel met EY9L-serie)
Accutype	Li-ion (14,4 V of 18 V)
Laadtemperatuur	0 °C tot 40 °C
Belangrijkste functies	Boren, schroeven, instelbare koppeling, variabele snelheidsregeling, LED-verlichting, acculadingindicator, handmatige schroevendraaierfunctie
Onderhoud en reiniging	Reinigen met een droge doek; geen water, oplosmiddelen of vluchtige producten gebruiken; stof en spanen van binnen verwijderen
Veiligheidskenmerken	Motorrem, schakelaarvergrendeling, bescherming tegen oververhitting en overstroom, detectie van overmatige ontlading van de accu
Reserveonderdelen en repareerbaarheid	Accu's en opladers verkrijgbaar; reparatie door erkend centrum; omkeerbare riemhaak
Algemene informatie	Garantie dekt geen langdurig intensief gebruik; volg de AEEA-regelgeving voor recycling

Veelgestelde vragen - EY74A2 PANASONIC

Wat is de spanning van het apparaat?

Het apparaat werkt met accu's van 14,4 V of 18 V, afhankelijk van het gebruikte accumodel.

Hoe stel ik het koppel in?

Draai de koppelingsring naar een van de 18 standen of naar het boorsymbool. Verhoog het nummer voor een hoger koppel.

Kan ik het gereedschap als handmatige schroevendraaier gebruiken?

Ja, dankzij de boorvergrendeling kunt u schroeven handmatig vast- of losdraaien tot 22,6 N·m zonder de trekker in te drukken.

Hoe laad ik de accu op?

Lijn de markeringen van de accu uit met die van de oplader, schuif hem erin tot hij klikt. Het groene lampje brandt tijdens het laden en gaat uit als het klaar is. Volledig opladen duurt ongeveer 1 uur.

Wat te doen als de accu niet oplaadt?

Controleer of de accu niet te warm is: het oranje lampje knippert dan terwijl hij afkoelt. Als het probleem aanhoudt, neem dan contact op met een erkende service.

Hoe draai ik de draairichting om?

Gebruik de omkeerschakelaar boven de trekker. Bedien deze nooit terwijl de boor nog draait.

Welk regelmatig onderhoud is nodig?

Reinig het gereedschap met een droge doek. Verwijder regelmatig stof en spanen van binnen. Gebruik geen water of oplosmiddelen.

Het gereedschap stopt tijdens gebruik, wat te doen?

Dit kan komen door oververhitting van de motor of accu. Laat minimaal 30 minuten afkoelen. Als het oververhittingslampje knippert, wacht dan tot het uitgaat.

Kan ik accu's van andere merken gebruiken?

Nee, gebruik alleen Panasonic-accu's die voor dit gereedschap zijn ontworpen. Gebruik van niet-conforme accu's kan schade of ongevallen veroorzaken.

Hoe recycle ik de accu aan het einde van zijn levensduur?

Gooi de accu niet bij het huishoudelijk afval. Lever hem in bij een erkend inzamelpunt conform richtlijn 2006/66/EG.

GEBRUIKSAANWIJZING EY74A2 PANASONIC

Snoerloze schroef-boormachine

Lees deze gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands: bladzijde 50

Spaans: pagina 60

Deens: pagina 70

Zweeds: pagina 80

Noors: pagina 90

Fins: pagina 100

Turks: pagina 110

Pools: pagina 120

Tsjechisch: pagina 131

Hongaars: pagina 141

FUNCTIONELE BESCHRIJVING

OPMERKING: Op niet alle accu's wordt het uitlijningsteken (Q) weergegeven.

Originele gebruiksaanwijzing: Engels. Vertaling van de originele gebruiksaanwijzing: andere talen.

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

I. TOEPASSING

Deze gereedschappen kunnen gebruikt worden voor het vastdraaien van schroeven in de draaierstand en voor het boren van gaten in hout en metaal in de boorstand.

II. EXTRA VEILIGHEIDSVOORSCHRIFTEN

1) Laat de startschakelaar onmiddellijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu worden beschadigd. Draai een vastzittende bit in omgekeerde draairichting los. 2) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt. Anders worden de accu snel ontladen en kan het gereedschap worden beschadigd. 3) De acculader wordt tijdens het opladen warm. Dit is normaal. Laad de accu ECHTER NIET te lang op. 4) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt. 5) Houd het gereedschap altijd goed vast en zwaai het niet in het rond om letsel tijdens gebruik te voorkomen. 6) Controleer of er geen verborgen gas- of waterleidingen of elektriciteitskabels aanwezig zijn op de locatie waar u werkt. Wanneer u in aanraking komt met verborgen leidingen of kabels, kan dit tot elektrische schokken of water- en gaslekkages leiden. 7) Houd het object waaraan u werkt stevig vast. 8) Controleer op beschadigde onderdelen.

• Controleer grondig op beschadiging van de beschermkap en andere onderdelen voordat u het gereedschap gebruikt.
• Controleer of het gereedschap en alle functies naar behoren werken.
• Controleer de afstelling van alle bewegende onderdelen en controleer alle vaste onderdelen om zeker te weten of ze goed vastzitten en vrij zijn van beschadiging. Controleer alle onderdelen van het gereedschap op abnormaal functioneren.

9) Wanneer u de beschermkap of andere onderdelen probeert te repareren, dient u de instructies in de gebruikershandleiding te volgen. Wanneer er geen instructies in de handleiding staan, dient u het gereedschap terug te brengen naar de winkel en het te laten repareren.

10) Als het gereedschap tijdens gebruik uitzonderlijk heet wordt, dient u het naar de winkel te brengen ter onderhoud en reparatie. 11) Houd om potentieel letsel te voorkomen uw gezicht en handen uit de buurt van de boorbitjes en eventuele schaafsel. 12) Draag geen handschoenen bij het bedienen van het gereedschap, want deze kunnen in de boor vast komen te zitten, wat tot letsel kan leiden. 13) Accu-aansluitpunten, schroefschaafsel en gereedschapsaccessoires zoals boorbitjes worden indirect na gebruik uitzonderlijk heet. Raak ze niet aan, want dan loopt u de kans om brandwonden op te lopen.

Symbool	Betekenis
V	Volt
---	Gelijkstroom
n0	Onbelast
... min-1	Omwentelingen of toeren per minuut
Ah	Elektrische capacititeit van de accu
	Alleen draaien
	Lees voor gebruik de gebruiksaaanwijzing.
	Alleen voor gebruik binnenschuis.

WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor schade of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel deze ook niet bloot aan overmatige hitte.
• Zorg dat de accupolen niet in contact komen met metalen voorwerpen. Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zich bevinden.
• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit raken, in brand vliegen of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu.
• Volg de instructies wanneer u onze oplaadbare elektrische gereedschappen (gereedschap/accu/oplader) gebruikt om lekkage, oververhitting, rookvorming, brand en breuk te voorkomen.
• Laat geen materiaalschaafsels of stof in de accu vallen.
• Verwijder wanneer u het gereedschap opslaat materiaalschaafselen en stof van de accu en bewaar de accu gescheiden van metalen voorwerpen (schroeven, spijkers enzovoort) wanneer u deze bewaart in de gereedschapskist.
• Ga niet als volgt om met oplaadbare gereedschappen.

(Er bestaat een risico van rookvorming, brand en breuk)

• Gebruik of achterlaat op plaatsen waar het gereedschap aan regen of vocht wordt blootgesteld.
• Gebruik terwijl het gereedschap is ondergedompeld in water

III. MONTAGE

Bevestigen of verwijderen van de bit OPMERKING:

Voordat u de bit bevestigt of verwijdert, moet u de accu losmaken van het gereedschap of de schakelaar in de middenstand zetten (schakelaarvergrendeling).

Dit gereedschap is uitgerust met een sleutelloze boorkop.

1. Bevestigen

Steek de bit erin en draai de vergrendelkraag rechtsom (gezien vanaf de voorkant) totdat deze geen klikgeluiden meer maakt en de bit stevig vastzit. [Fig.1]

1. Verwijderen

Draai de vergrendelkraag linksom (gezien vanaf de voorkant) en verwijder dan de bit. [Fig.2]

OPMERKING:

Als de bit erg veel speling in de boorkop heeft, zet u het gereedschap vast en opent dan de boorkopklauwen door aan de vergrendelkraag te draaien, waarna u de schroef (linksdraaiende schroefdraad) met een schroevendraaier linksom draait (gezien vanaf de voorkant). [Fig. 3]

Bevestigen en verwijderen van de accu

1. De accu bevestigen: [Fig.4]

Lijn de gemarkeerde punten met elkaar uit en bevestig de accu.

Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

1. Verwijderen van de accu: [Fig.4]

Druk op de knop en schuif de accu naar voren.

IV. BEDIENING

WAARSCHUWING!

• Adem geen rook in die door het gereedschap of de accu wordt uitgestoten, want dit kan schadelijk zijn voor uw gezondheid.

[Op het gereedschap]

OPGELET

Zet de links/rechtsschakelaar in de middelste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt.

OPMERKING:

Ga voorzichtig te werk om ervoor te zorgen dat er geen voorwerpen in aanraking komen met de startschakelaar van het gereedschap. Als een voorwerp in aanraking komt met de startschakelaar van het gereedschap, zelfs als de voorwaarts/achterwaarts-hendel in de middenpositie staat (vergrendeld is), kan een kleine hoeveelheid elektrische stroom aanwezig blijven, wat kan leiden tot een bovenmatige ontlading van de accu en vervolgens een accustoring.

Bediening van de startschakelaar en de links/rechtsschakelaar [Fig.5]

1. Druk de schakelaar voor rechtsomdraaien/linksomdraaien in. Controleer de richting van de hendel voordat u deze gebruikt.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. De snelheid gaat omhoog door de startschakelaar in te drukken. Het gereedschap wordt direct uitgeschakeld wanneer u de startschakelaar loslaat.
4. Wanneer u klaar bent met een toepassing, vergrendelt u de schakelaar door de hendel in het midden te zetten.

OPMERKING:

Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit is normaal.

OPGELET:

Wanneer u het apparaat gebruikt door de trekker over te halen, kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen signaal dat op een defect wijst.

• Deze opstarttijd ontstaat wanneer de trekker voor de eerste keer wordt overgehaald na het installeren van een accupack of wanneer het apparaat minstens 1 minuut (of minstens 5 minuten wanneer het LED-lampje aan is) niet gebruikt is. De draaiing begint zonder opstarttijd tijdens het tweede en het daaropvolgende gebruik.

OPGELET:

Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen.

Instellen van het

koppelingsdraaimoment

Stel het draaimoment in op een van de 18 koppelingsstanden of kies de " stand.

OPGELET:

• Zet de koppelingsinstelling op deze markering [Fig.6] alvorens het gereedschap feitelijk in gebruik te nemen.
• Als de koppelingshendel niet kan worden ingesteld op de boorfunctie na gebruik van de koppelingsinstelling, moet u de koppelingshandgreep instellen op stand 1 en de koppeling een seconde lang gebruiken.

Instellen van de snelheid

Kies een hoge of lage snelheid, afhankelijk van de klus. [Fig.7]

Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien.

OPGELET:

• Controleer voor gebruik de instelling van de snelheidskeuzeschakelaar.
• Gebruik een lage snelheid wanneer een hoog draaimoment is vereist bij de karwei. (Bij gebruik van een hoge snelheid wanneer een hoog draaimoment is vereist, kan de motor defect raken.)
• Om te voorkomen dat de behuizing van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen.

Zorg dat de ventilatiegaten aan de zijkanten van het gereedschap tijdens het gebruik niet afgedekt worden. Dit om te voorkomen dat het gereedschap door onvoldoende koeling defect raakt. Zorg dat u het gereedschap (motor) NIET overbelast. Dit kan resulteren in beschadiging.

• Hanteer het gereedschap op zodanige wijze dat lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit om brandwonden te voorkomen.

Snelheidsregelingsfunctie

De maximale snelheid instellen

1. Druk op de snelheidsinstellingsknop en selecteer een snelheid. De snelheid verandert in H, M, L en OFF (het lampje is uit) in deze volgorde.
2. Selecteer OFF om deze op te heffen.

Weergave	Lage stand	Hoge stand
H	Ca. 300 min-1(tpm)	Ca. 1000 min-1(tpm)
M	Ca. 200 min-1(tpm)	Ca. 670 min-1(tpm)
L	Ca. 150 min-1(tpm)	Ca. 500 min-1(tpm)
OFF	NormaleSNelheid18 V Ca. 470 min-1(tpm)14,4 V Ca. 400 min-1(tpm)	NormaleSNelheid18 V Ca. 1580 min-1(tpm)14,4 V Ca. 1350 min-1(tpm)

• Standaardinstelling: OFF
• In deze instelling is de snelheid voor zowel 18 V als 14,4 V hetzelfde.
• Als een hoge stand wordt gekozen, wordt de snelheid ingesteld als in de tabel hierboven.

LED-lampje

Druk op de lichtknop en stel de verlichting in.

Verlicht

Gaat branden door op de knop te drukken.

Het lampje gaat UIT wanneer het gereedschap meer dan 5 minuten niet is gebruikt of net na het bevestigen van de accu.

Druk de startschakelaar in en bedien het gereedschap een keer.

Vergrendeling startschakelaar

Gaat branden wanneer u op de startschakelaar drukt.

Gaat uit wanneer de startschakelaar los wordt gelaten.

Uit

Het lampje verbruikt erg weinig stroom en zal de prestatie en de capaciteit van de accu bijna niet beïnvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.

OPGELET: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.

Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling.

Indicator accuniveau

Druk op de knop accuniveau.

De indicator accuniveau geeft het accuniveau weer op drie niveaus terwijl u op de knop drukt.

OPMERKING:

De indicator geeft het accuniveau in de volgende gevallen niet meer weer, ook niet wanneer op de knop wordt gedrukt.

• Het hoofdapparaat is uitgeschakeld.
• Net na bevestiging van de accu
• Het hoofdapparaat of de knop accuniveau wordt ca. vijf minuten niet bediend. Druk opnieuw op de knop accuniveau nadat u de startschakelaar hebt ingedrukt.
• Als de accutemperatuur hoog is, stopt u het gebruik en wacht u totdat de accutemperatuur laag is.

NL

Indicator		Accustatus
3 lampjes branden		Voldoende opgeladen
2 lampjes branden		Ca. 60% reste-rend
Eén lampje brandt		Accuniveau is laag. Moet binnenkort worden opgela-den.
3 lampjes flickkeren		Leeg Moet direct worden opgela-den

De indicatie van het accuniveau is slechts een richtlijn.

De indicatie kan veranderen afhankelijk van de staat van de accu of de omgevingstemperatuur.

Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

Bit-vergrendelfunctie

1. Als de startschakelaar niet is ingeschakeld en een schroevendraaierbit in het apparaat is vastgezet, kan het gereedschap als handmatige schroevendraaier worden gebruikt (tot 22,6 N·m, 230 kgf·cm, 199 in·lbs).

Er zal een beetje speling in de boorhouser zitten, maar dit is geen storing.

1. Deze functie is handig voor het aandraaien van schroeven waarvoor een hoger moment nodig is dan het maximummoment van de schroevendraaier (positie op de koppeling), voor het controleren of een schroef goed vastzit of om een schroef die extreem vastzit, los te maken.

Verplaatsen van de riemclip [Fig.8]

De riemclip kan aan beide zijden van het gereedschap worden bevestigd.

1. Verwijderen van de clip

(1) Verwijder de schroef. (2) Trek de clip naar buiten.

1. Bevestigen van de clip aan de andere kant

(1) Steek de clip in de andere kant. (2) Draai de schroef goed aan zodat deze goed vast zit.

WAARSCHUWING!

• Zorg ervoor dat de riemclip stevig aan de behuizing van het gereedschap wordt bevestigd door de schroef goed vast te draaien. Als de schroef niet goed vastzit, kan de riemclip losraken waardoor het gereedschap kan vallen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Controleer regelmatig of de schroef goed vastzit. Draai de schroef indien nodig stevig vast.
• Bevestig de riemclip goed en stevig aan de broekriem of gordel. Let erop dat het gereedschap niet van de riem losschiet. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Ga niet hardlopen of springen terwijl het gereedschap aan de riemclip hangt. De riemclip kan van de riem losschieten waardoor het gereedschap valt. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Bevestig geen andere bit dan een schroef-bit aan het gereedschap wanneer dit aan de riemclip wordt gedragen.

Waarschuwingsfunctie

(1) Waarschuwing voor oververhitting

Uit (normale werking)

Verlicht: oververhitting (motor)

Knippert: oververhitting (accu)

De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.

Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

• Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhittingwaarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.
• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat. Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting-beveiligingsfunctie niet in werking treedt. De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10 °C als gevolg van de gewijzigde werkomstandigheden en andere factoren.

(2) Waarschuwing voor spanningsverlaging

Eén flikkerend lampje

Als er plotseling te veel vermogen wordt gevergd van het apparaat kan de motor vergrendelen, de beveiligingssensor tegen overontlading is mogelijk ingeschakeld en het 'accu bijna leeg'-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.

(3) Waarschuwing voor overbelasting

Als er plotseling te veel vermogen van het apparaat wordt gevraagd, kan de motor vergrendelen, worden de beveiligingssensoren tegen te hoge stroomsterkte ingeschakeld en kan het waarschuwingslampje voor spanningsverlaging gaan branden en flikkeren. (Het onderste gedeelte gaat branden en het middelste en bovenste gedeelte gaan flikkeren.)

Het lampje zal uitgaan en ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.

[Accu]

Voor een juist gebruik van de accu [Fig.9]

• De levensduur van de oplaadbare accu is niet onbeperkt.
• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt. Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.

Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu vóór gebruik goed op het gereedschap is bevestigd.
• Als de accu niet goed is bevestigd wanneer de schakelaar wordt aangezet, gaan het oververhitting waarschuwingslampje en het laag accuniveau waarschuwingslampje knipperen om aan te geven dat veilig gebruik niet mogelijk is en zal de hoofdeenheid niet normaal draaien. Plaats de accu in de hoofdeenheid van het gereedschap totdat het rode of gele label verdwijnt.

[Acculader]

Opladen

OPGELET:

1) Als de temperatuur van de accu lager wordt dan ongeveer -10°C (14°F), zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.

2) De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. 3) Gebruik de lader bij een temperatuur tussen de 0°C en de 40°C en laad de accu op bij een temperatuur die vergelijkbaar is met de temperatuur van de accu zelf. (Er mag niet meer dan 15°C verschil zijn tussen de temperatuur van de accu en de temperatuur van de oplaadlocatie.) 4) Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. 5) Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt. 6) Steek uw vingers niet in de contactopening wanneer u de lader vastpakt. 7) Maak de acculader los wanneer deze niet wordt gebruikt.

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Hoe opladen

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.

1. Plaats de accu stevig in de lader.

1 Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

OPMERKING:

Op niet alle accu's wordt het uitlijningsteken (Q) weergegeven (op pagina 2).

2 Schuif de accu in de richting van de pijl naar voren. [Fig.10]

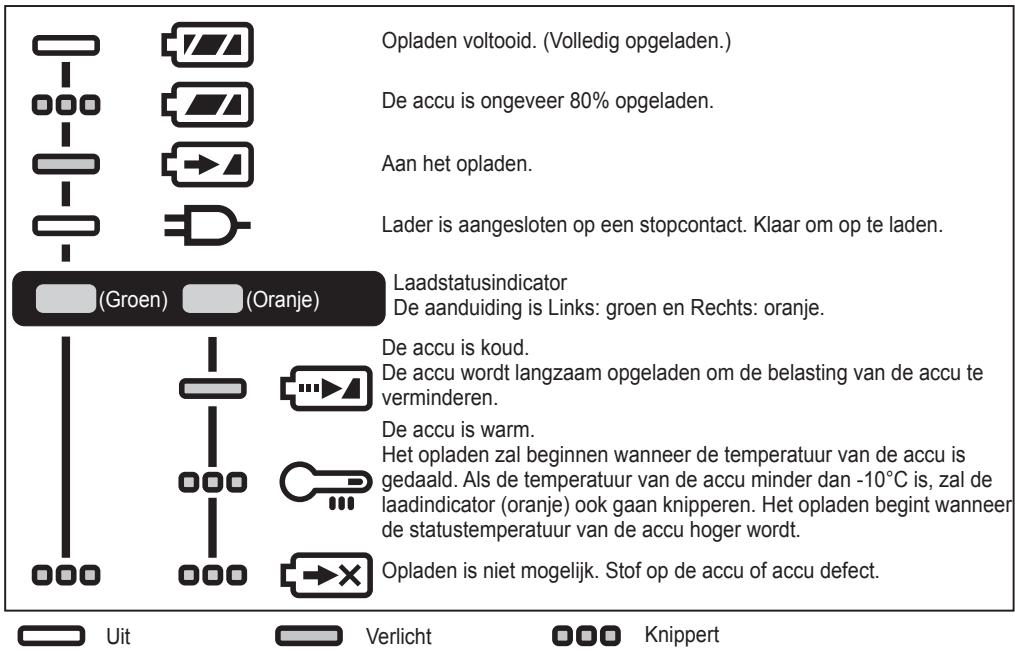

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu heet is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment worden de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
2. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.
3. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.
4. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met een officiële dealer.
5. Als een volledig opgeladen accu opnieuw in de acculader worden geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan.
6. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt. [Fig.10]

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten deze naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2012/19/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen, draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

[Voor zakengebruikers in de Europese Unie]

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

V. ONDERHOUD

• Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.
• In het geval er water binnen in het gereedschap of de accu is terechtgekomen, laat dan zo spoedig mogelijk het water uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met uw dichtstbijzijnde erkende service-centrum als u bij het gebruik van het gereedschap problemen ondervindt.

VI. ACCESSOIRES

Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

VII. AANHANGSEL

AANBEVOLEN MAXIMALE CAPACITEITEN

Modelnr.		EY74A2
Motorspanning		14,4 V DC	18 V DC
Schroeven	Machineschroef	M5
	Houtschroef	Φ 6,8 mm	Φ 8 mm
Boren	Zelfborende schroef	Φ 6 mm
	In hout	Φ 35 mm	Φ 38 mm
	In metaal	Φ 13 mm

GARANTIE-SUPPLEMENT

• De defecten en beschadigingen die veroorzaakt worden door langdurig continu gebruik (bijv. werkzaamheden in een fabriek aan de lopende band enz.), vallen niet onder de garantie.
• In het geval er water binnen in het gereedschap of de accu is gekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met uw dichtstbijzijnde erkende service-centrum als u bij het gebruik van het gereedschap problemen ondervindt.

OPMERKING: Gewichtindicatie

Groter dan of gelijk aan 1kg:

aangegeven door 0,05kg.

Minder dan 1kg:

aangegeven door 0,01kg.

GEREEDSCHAP

Modelnr.		EY74A2
Motorspanning		14,4 V DC	18 V DC
Onbelast	Laag	30 – 400 min-1(tpm)	30 – 470 min-1(tpm)
	Hoog	70 – 1350 min-1(tpm)	70 – 1580 min-1(tpm)
Boorkopcapaciteit		Φ 1,5 mm – Φ 13 mm
Koppelingsdraaaimoment		Ca. 0,5 N·m – 4,4 N·m
Totale lenghte		178 mm
Gewicht	Met accu: EY9L45	1,90 kg	—
	Met accu: EY9L47	1,70 kg	—
	Met accu: EY9L51	—	2,05 kg
	Met accu: EY9L52	—	1,80 kg
	Met accu: EY9L53	—	1,80 kg
	Met accu: EY9L54	—	2,05 kg
Geluid, Trillingen		Zie het meegeleverde blad.
