Tipo di prodotto	Trapano avvitatore a batteria
Marca	Panasonic
Modello	EY74A2
Tensione nominale	14,4 V / 18 V CC (a seconda della batteria)
Velocità a vuoto (bassa)	30 - 400 min⁻¹ (14,4 V) / 30 - 470 min⁻¹ (18 V)
Velocità a vuoto (alta)	70 - 1350 min⁻¹ (14,4 V) / 70 - 1580 min⁻¹ (18 V)
Capacità di foratura (legno)	35 mm (14,4 V) / 38 mm (18 V)
Capacità di foratura (metallo)	13 mm
Capacità di avvitamento (viti per legno)	6,8 mm (14,4 V) / 8 mm (18 V)
Capacità del mandrino	1,5 mm - 13 mm
Coppia di serraggio (max)	22,6 N·m (in modalità manuale)
Numero di regolazioni della frizione	18 posizioni + modalità foratura
Lunghezza totale	178 mm
Peso (con batteria EY9L51)	2,05 kg (18 V)
Peso (con batteria EY9L45)	1,90 kg (14,4 V)
Alimentazione	Batteria agli ioni di litio ricaricabile Panasonic (compatibile serie EY9L)
Tipo di batteria	Li-ion (14,4 V o 18 V)
Temperatura di carica	0 °C a 40 °C
Funzioni principali	Foratura, avvitatura, frizione regolabile, variatore di velocità, illuminazione LED, indicatore di carica batteria, funzione cacciavite manuale
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare acqua, solventi o prodotti volatili; rimuovere polvere e limatura dall'interno
Elementi di sicurezza	Freno motore, blocco interruttore, protezione contro surriscaldamento e sovracorrente, rilevatore di scarica eccessiva della batteria
Pezzi di ricambio e riparabilità	Batterie e caricabatterie disponibili; riparazione presso centro autorizzato; gancio da cintura reversibile
Informazioni generali	La garanzia non copre l'uso intensivo prolungato; rispettare la normativa RAEE per il riciclaggio

Domande frequenti - EY74A2 PANASONIC

Qual è la tensione dell'apparecchio?

L'apparecchio funziona con batterie da 14,4 V o 18 V a seconda del modello di batteria utilizzato.

Come regolare la coppia di serraggio?

Ruotare l'anello di regolazione della frizione su una delle 18 posizioni o sul simbolo di foratura. Aumentare il numero per una coppia maggiore.

Posso usare l'utensile come cacciavite manuale?

Sì, grazie alla funzione blocco punta, è possibile stringere o allentare viti manualmente fino a 22,6 N·m senza premere il grilletto.

Come caricare la batteria?

Allineare i riferimenti della batteria con quelli del caricabatterie, farla scorrere fino allo scatto. La spia verde si accende durante la carica e si spegne al termine. La carica completa richiede circa 1 ora.

Cosa fare se la batteria non si carica?

Verificare che la batteria non sia troppo calda: la spia arancione lampeggia in attesa del raffreddamento. Se il problema persiste, contattare un centro autorizzato.

Come invertire il senso di rotazione?

Azionare la leva di inversione situata sopra il grilletto. Non manovrarla mai quando la punta sta ancora ruotando.

Quale manutenzione regolare è necessaria?

Pulire l'utensile con un panno asciutto. Rimuovere regolarmente polvere e limatura dall'interno. Non utilizzare acqua né solventi.

L'utensile si ferma durante l'uso, cosa fare?

Ciò potrebbe essere dovuto a un surriscaldamento del motore o della batteria. Lasciare raffreddare per almeno 30 minuti. Se la spia di surriscaldamento lampeggia, attendere che si spenga.

Posso usare batterie di altre marche?

No, utilizzare solo batterie Panasonic progettate per questo utensile. L'uso di batterie non conformi può causare danni o incidenti.

Come riciclare la batteria a fine vita?

Non gettare la batteria nei rifiuti domestici. Portarla a un punto di raccolta autorizzato secondo la direttiva 2006/66/CE.

MANUALE UTENTE EY74A2 PANASONIC

Trapano avvitatore cordless

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

DESCRIZIONE DELLE FUNZIONI

DESCRIZIONE DELLE FUNZIONI

NOTA: Non tutti i pacchi batteria riportano la marcatura di allineamento (Q).

Marcature di allineamento

Marcature di allineamento

Tasto di rilascio pacco batteria

Tasto di rilascio pacco batteria

Marcature di allineamento

Marcature di allineamento

Istruzioni originali scritte in: inglese. Istruzioni originali tradotte in: altre lingue.

Leggere le "Istruzioni per la Sicurezza" ed i seguenti punti, prima di utilizzare l'apparecchio.

I. USO PREVISTO

Questi utensili possono essere utilizzati per serrare viti e per eseguire fori nel legno, a seconda della modalità selezionata.

II. NORME DI SICUREZZA SUPPLEMENTARI

1) Se la punta dovesse incastrarsi, spegnere immediatamente l'utensile con l'interruttore a scatto, così da evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Utilizzare il movimento inverso per rimuovere i bit incastrati. 2) NON utilizzare la leva di avanzamento/inversione quando l'interruttore principale è su ON. La batteria si scarica rapidamente e l'apparecchio potrebbe subire dei danni. 3) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. NON ricaricare la batteria troppo a lungo. 4) Non sottoporre lo strumento a sforzi tenendo premuto a metà il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti. 5) Per prevenire lesioni durante l'uso, reggere sempre saldamente l'utensile ed evitare di farlo oscillare. 6) Accertare che nell'area di lavoro non siano presenti tubi del gas o dell'acqua oppure cavi elettrici nascosti. Il contatto con tubi o cavi elettrici nascosti potrebbe causare scosse elettriche o perdite di gas o acqua. 7) Assicurarsi di reggere saldamente l'oggetto su cui si lavora. 8) Controllare se sono presenti parti danneggiate.

• Prima dell'uso controllare accuratamente che la copertura di protezione e altre parti non siano danneggiate.
• Accertare che l'utensile e tutte le sue funzioni operino correttamente.
• Controllare la regolazione di tutte le parti mobili, e accertare che tutte le parti fisse siano inserite saldamente e prive di danni. Controllare tutte le parti dell'utensile, verificando che non presentino anomalie.

9) Se si tenta di riparare la copertura di protezione o altre parti, seguire le istruzioni fornite nel manuale per l'utente. Qualora il manuale non dovesse fornire istruzioni al riguardo, rivolgersi al negozio per la riparazione.

10) Se l'utensile dovesse diventare eccezionalmente caldo durante l'uso, rivolgersi a un centro di assistenza per la riparazione. 11) Per evitare potenziali lesioni, tenere il viso e le mani lontani dalla punta del trapano e da eventuali schegge. 12) Non utilizzare lo strumento indossando guanti, in quanto potrebbero impigliarsi al trapano, con conseguenti lesioni. 13) Subito dopo l'uso, i terminali della batteria, i trucioli della vite e gli accessori dell'utensile quali la punta del trapano sono molto caldi. Non toccarli in quanto ci si potrebbe ustionare.

Simbolo	Significato
V	Volt
---	Corrente diretta
n0	Velocità收费标准a per minuto
... min-1	Giri o reciprocazioni per minuto
Ah	Capacità elettrica del pacco batteria
< img src="">	Solo rotazione
< img src="">	Leggere le istruzioni per l'uso prima dell'impiego.
< img src="">	Solo per uso interno.

AVVERTIMENTO:

• Usare esclusivamente i pacchi batteria Panasonic progettati per l'uso con questo attrezzo ricaricabile.
• Panasonic non può essere ritenuta responsabile per eventuali danni o incidenti causati dall'uso di un pacco batteria riciclato o contraffatto.
• Non smaltire il pacco batteria nel fuoco, né esporlo a calore eccessivo. Impedire che oggetti metallici vengano a contatto con i terminali del pacco batteria.
• Non trasportare, né conservare il pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili.
• Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi o esplodere.
• Dopo aver rimosso il pacco batteria dall'utensile o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con seguente rischio d'incendio.
• Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo. L'uso prolungato di un pacco batteria danneggiato può generare calore, danni e incendi.
• Per prevenire perdite, surriscaldamento, generazione di fumo, incendio e rotture, seguire queste istruzioni per l'uso e la manipolazione dei nostri utensili elettrici ricaricabili (corpo principale dell'utensile/ pacco batteria/caricatore).
• Evitare la caduta di sfridi di materiale o polvere sul pacco batteria.
• Quando si ripone l'utensile, rimuovere eventuali sfridi di materiale e polvere dal pacco batteria e posizionare il pacco batteria separatamente dagli oggetti metallici (viti, chiodi ecc.) all'interno della custodia dell'utensile. Non manipolare gli utensili elettrici ricaricabili nel modo seguente. (Sussiste il pericolo di generazione di fumo, incendio e rottura)
• Utilizzare o lasciare l'utensile in luoghi esposti a pioggia o umidità
• Utilizzare l'utensile sott'acqua

III. MONTAGGIO

Applicazione e rimozione del bit NOTA:

Quando si installano o si rimuovono le punte, scollegare il pacco batteria dall'utensile oppure posizionare l'interruttore nella posizione centrale (blocco interruttore).

Questo utensile è dotato di un mandrino sulla chiave.

1. Installazione

Inserire la punta e girare il collarino di blocco in senso orario (posizionandosi frontalmente) per serrare saldamente finché non si sente un click. [Fig.1]

1. Rimozione

Girare il collarino di blocco in senso antiorario (posizionandosi frontalmente), quindi rimuovere la punta. [Fig.2]

NOTA:

In caso di gioco eccessivo sul mandrino, posizionare saldamente il trapano e serrare le ganasce ruotando il collarino di blocco e serrare la vite (vite di sinistra) mediante un cacciavite ruotando in senso antiorario (posizionandosi frontalmente). [Fig. 3]

Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria: [Fig.4] Allineare le marcature evidenziate e installare il pacco batteria. Far scorrere il pacco batteria finché non si blocca in posizione.
2. Per rimuovere il pacco batteria: [Fig.4] Premere il pulsante e far scorrere il pacco batteria in avanti.

IV. FUNZIONAMENTO

AVVERTIMENTO!

• Non respirare nessun fumo emesso dall'utensile o dal pacco batteria siccome potrebbe essere dannoso.

[Corpo principale]

PRECAUZIONE

• Quando si ripone o si trasporta l'utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruttore).

NOTA:

Prestare attenzione per evitare che oggetti possano entrare in contatto con l'interruttore a grilletto dell'utensile. Se un oggetto entra in contatto con l'interruttore a grilletto dell'utensile, anche se la leva di avanzamento/inversione è in posizione centrale (bloccata), un piccolo quantitativo di corrente elettrica potrebbe continuare a fluire, causando una scarica eccessiva dal pacco batteria e seguente danneggiamento dello stesso.

Uso della leva di avanzamento/inversione [Fig.5]

1. Spingere la leva per la rotazione in avanti o indietro. Controllare la direzione della leva prima dell'uso.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. Premendo il grilletto si aumenta la velocità. Rilasciando il grilletto, l'utensile si arresta immediatamente.
4. Una volta terminato l'uso, bloccare l'interruttore portando la leva in posizione centrale.

NOTA:

Quando il freno si attiva, si potrebbe udire un rumore di frenata. È normale.

PRECAUZIONE:

Quando si tira la levetta per avviare il prodotto, possono trascorrere alcuni istanti prima che la rotazione inizi. Ciò, tuttavia, non è un malfunzionamento.

• L'intervallo di tempo è dovuto al fatto che il circuito del prodotto si avvia quando la leva viene tirata per la prima volta dopo che è stato inserito un pacco batteria o dopo che il prodotto non è stato utilizzato per almeno 1 minuto (o 5 minuti se la luce LED è accesa). Dalla seconda volta in poi, la rotazione si avvierà a intervalli.

PRECAUZIONE:

Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completamente.

Impostazione coppia mandrino

Regolare la coppia su una delle 18 impostazioni per mandrino o sulla posizione.

PRECAUZIONE:

• Impostare la frizione su questa marcatura [Fig.6] prima dell'uso.
• Se dopo aver usato l'utensile per l'avvitamento con la funzione di frizione non si riesce a portare l'impugnatura frizione in posizione di trapanatura, portarla nella posizione 1 e azionare la frizione per un secondo.

Selezione velocità

Scegliere una velocità alta o bassa in base all'uso. [Fig.7]

Più si tira il grilletto di controllo velocità variabile, più aumenta la velocità.

PRECAUZIONE:

• Verificare il selettore di velocità prima dell'uso. Utilizzare ad una velocità bassa quando si necessita di una coppia elevata durante l'uso. L'uso ad una velocità alta quando si necessita di una coppia elevata potrebbe portare ad un arresto del motore.
• Onde evitare l'aumento eccessivo della temperatura della superficie dell'utensile, non utilizzare l'utensile consecutivamente mediante l'uso di due o più pacchi batteria. L'utensile necessita di un periodo di raffreddamento prima di passare ad un altro pacco batteria.
• Durante l'uso, non ostruire i fori di ventilazione posti ai lati dell'alloggiamento. In caso contrario, l'apparecchio potrebbe non funzionare correttamente e guastarsi.
• NON sottoporre lo strumento (motore) a sforzi. In caso contrario, l'apparecchio potrebbe subire danni.
• Usare l'utensile in modo tale che l'aria che fuoriesce dai fori di ventilazione non sia a contatto diretto con la pelle. In caso contrario, ci si potrebbe bruciare.

Funzione di controllo della velocità

Impostare la velocità massima.

1. Premere il tasto di impostazione della velocità e selezionare una velocità.

La velocità passa in sequenza tra H (Alta), M (Media), L (Bassa) e OFF (Spento), in quest'ordine.

1. Selezionare OFF per rilasciare.

Indicazione	Modalità Bassa	Modalità alta
H	Circa 300 min-1(giri/min.)	Circa 1000 min-1(giri/min.)
M	Circa 200 min-1(giri/min.)	Circa 670 min-1(giri/min.)
L	Circa 150 min-1(giri/min.)	Circa 500 min-1(giri/min.)
OFF	Velocità normale18 V Circa 470 min-1(giri/min.)14,4 V Circa 400 min-1(giri/min.)	Velocità normale18 V Circa 1580 min-1(giri/min.)14,4 V Circa 1350 min-1(giri/min.)

• Impostazione predefinita: OFF (Spento)
• In questa impostazione la velocità è la stessa sia a 18 V che a 14,4 V.
• Selezionando una modalità alta, la velocità viene impostata come indicato nella tabella sopra.

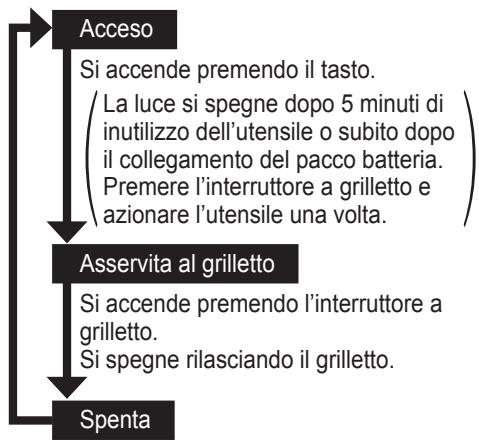

Luce LED

Premere il tasto della luce e impostare la condizione di illuminazione.

La luce accesa ha un consumo minimo di corrente e non influenza negativamente le prestazioni né la capacità della batteria.

PRECAUZIONE:

• La luce LED incorporata è stata realizzata per l'illuminazione temporanea di un'area di lavoro ridotta. Non utilizzarla in sostituzione di una luce normale: la luminosità sarebbe insufficiente.

PRECAUZIONE: NON FISSARE DIRETTAMENTE IL RAGGIO

L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un'esposizione pericolosa alle radiazioni.

Indicatore di livello della batteria

Premere il tasto di livello della batteria.

Premendo il tasto, l'indicatore di livello della batteria mostra il livello della batteria in tre livelli.

NOTA:

L'indicatore non mostra il livello della batteria neppure premendo il tasto nei seguenti casi.

L'unità principale è spenta. - Subito dopo il collegamento del pacco batteria - Dopo circa cinque minuti di inutilizzo dell'unità principale o del test del livello della batteria.

Premere nuovamente il tasto di livello della batteria dopo aver premuto l'interruttore a grilletto.

• Se la temperatura della batteria è elevata, arrestare il funzionamento e attendere che la batteria si raffreddi.

Indicatore		Stato della batteria
	3 spie accese	Batteria carica
	2 spie accese	Circa 60% di carica restante
	1 spia accesa	Basso livello della batteria. Ricaricare entro breve
	3 spie lampeggiani	Batteria scarica Ricaricare immediatamente

L'indicazione del livello della batteria è solo una guida.

L'indicazione può variare in funzione delle condizioni della batteria o della temperatura ambiente.

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L'avvitatore è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.

Funzione blocco punta

1. Con l'interruttore a grilletto non innestato e una punta di trapano bloccata in posizione, l'utensile può essere utilizzato come cacciavite manuale (fino a 22,6 N·m, 230 kgf·cm, 199 in·lbs).

È presente un leggero gioco nel mandrino, ma non si tratta di un malfunzionamento.

1. Questa funzionalità è utile per serrare viti che richiedono una coppia superiore alla coppia massima dell'avvitatore (posizione sulla frizione), per verificare il serraggio di una vite o per allentare una vite estremamente serrata.

Modifica del lato del gancio da cintura [Fig.8]

Il gancio da cintura può essere fissato a uno dei due lati dell'apparecchio.

1. Rimozione del gancio

(1) Rimuovere la vite. (2) Estrarre il gancio.

1. Collegamento del gancio sull'altro lato

(1) Inserire il gancio nell'altro lato. (2) Serrare la vite fino in fondo.

AVVERTENZA!

• Accertarsi di fissare saldamente il gancio da cintura all'apparecchio principale serrando la vite. Quando il gancio da cintura non è fissato saldamente all'apparecchio principale, il gancio stesso può staccarsi e far cadere l'apparecchio. Potrebbero verificarsi incidenti o infortuni.
• Verificare periodicamente il serraggio delle viti. Qualora se ne trovassero di allentate, serrarle saldamente.
• Accertarsi di fissare saldamente il gancio da cintura alla cintura legata in vita o ad un altro tipo di cintura. Prestare attenzione affinché l'apparecchio non scivoli dalla cintura. Potrebbero verificarsi incidenti o infortuni.
• Quando l'apparecchio principale è sostituito mediante il gancio da cintura, evitare di saltare o correre. Il gancio può scivolare e far cadere l'apparecchio. Potrebbero verificarsi incidenti o infortuni.
• Quando l'apparecchio è agganciato alla cintura mediante l'apposito gancio, fissare solo la punta dell'avvitatore all'utensile.

Funzione di avviso

(1) Avviso di surriscaldamento

Spenta (funzionamento normale)

Lampeggiante: surriscaldamento (batteria)

Indica che il funzionamento è stato interrotto a causa del surriscaldamento della batteria.

Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.

• Se il motore o la batteria si surriscaldano, verrà attivata la funzione di protezione, che comporta l'arresto del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.
• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l'utensile (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l'utensile sarà pronto per l'uso.
• Evitare un uso dell'utensile che porti all'attivazione ripetuta della protezione da surriscaldamento.
• Se l'utensile viene utilizzato in modo continuato in condizioni di intenso lavoro o di temperature elevate (ad esempio in estate), la funzione di protezione da surriscaldamento potrebbe attivarsi di frequente.
• Se l'utensile viene utilizzato in condizioni di temperature molto basse (ad esempio in inverno) o viene utilizzato con intervalli frequenti, la funzione di protezione da surriscaldamento potrebbe non attivarsi. Le prestazioni del modello EY9L42 diminuiscono notevolmente a temperature pari e al di sotto di 10°C a causa delle condizioni operative e altri fattori.

(2) Avviso di riduzione tensione

Una spia lampeggiante

Se il prodotto viene sottoposto a improvviso sforzo con seguente blocco del motore, il sensore che previene l'eccessiva scarica potrebbe attivarsi e la spia di avvertenza che segnala la riduzione della carica potrebbe lampeggiare. La spia smetterà di lampeggiare quando la causa del blocco del motore sarà stata risolta e il ciclo riattivato.

(3) Avviso di sovraccarico

Se il prodotto viene sottoposto a improvviso sforzo con seguente blocco del motore, il sensore che previene l'eccessiva corrente potrebbe attivarsi e la spia di avviso che segnala la riduzione della tensione potrebbe accendersi e lampeggiare.

(La parte inferiore si accende, quando quella media e quella superiore lampeggiano.) La spia si spegnerà e smetterà di lampeggiare quando la causa del blocco del motore sarà stata risolta e il grilletto riattivato.

[Pacco batteria]

Per un uso corretto del pacco batteria [Fig.9]

• Le batterie ricaricabili posseggono una durata limitata.
• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso senza ricaricarlo.
• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.

Per un utilizzo sicuro

• Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza. Prima dell'uso, verificare che il pacco batteria sia inserito correttamente nell'unità principale.
• Quando il pacco batteria non è ben collegato, la spia di avvertenza surriscaldamento e la spia di avvertenza batteria scarica lampeggiano per indicare che il funzionamento sicuro non è possibile e l'apparecchio non fa ruotare l'unità principale come di consueto anche se l'interruttore è bloccato. Collegare il pacco batteria nell'unità dell'utensile fino alla scomparsa dell'etichetta rossa o gialla.

[Caricabatterie]

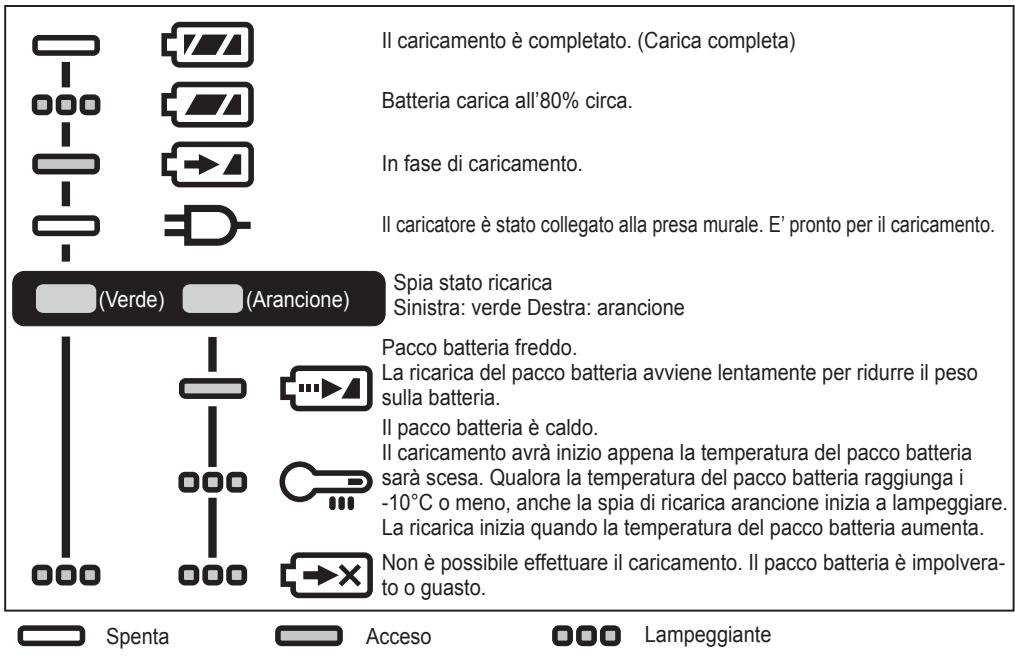

Ricarica

PRECAUZIONE:

1) Qualora la temperatura del pacco batteria scendesse all'incirca al di sotto dei -10°C (14°F), la ricarica si interrompe automaticamente per impedire la degradazione della batteria. 2) La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente. 3) Utilizzare il caricabatteria a temperature comprese fra 0°C e 40°C, e ricaricare la batteria ad una temperatura simile a quella della batteria stessa. (La differenza di temperatura fra la batteria e il luogo di ricarica non deve superare i 15°C.) 4) Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per almeno un'ora per permettere allo stesso di raggiungere la temperatura ambiente. 5) Lasciate raffreddare il caricatore quando caricate più di due pacchi batteria consecutivamente. 6) Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o per altri scopi. 7) Scollegare il caricabatteria se non in uso.

NOTA:

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Come ricaricare

1. Collegare il caricatore alla presa di corrente.

NOTA:

Potrebbero presentarsi delle scintille quando la spina viene inserita nell'alimentazione CA, ma quello non pone un problema in termini di sicurezza.

1. Collegare saldamente il pacco batteria all'interno del caricatore.

1 Allineare le marcature e collocare la batteria nel raccordo del caricatore.

NOTA:

Non tutti i pacchi batteria riportano la marcatura di allineamento (Q) (a pagina 2).

2 Far scorrere nella direzione indicata dalla freccia. [Fig.10]

1. Durante la ricarica, la spia di carica si accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.
2. La ricarica non avviene se il pacco batteria è molto caldo (per esempio, subito dopo l'uso per un lavoro pesante). La spia di standby arancione lampeggia quando la batteria si sta raffreddando. La ricarica comincia poi automaticamente.
3. La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.
4. A ricarica completata, la spia verde si spegne.
5. Se la temperatura del pacco batteria raggiunge 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale.

Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.

1. Se la spia di carica (verde) non si spegne, rivolgersi a un rivenditore autorizzato.
2. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel carica-batteria, la spia di carica si illumina. Dopo alcuni minuti, la spia di carica verde si spegnerà.
3. Rimuovere il pacco batteria tenendo sollevato il tasto di rilascio del pacco batteria.

[Fig.10]

SEGNALI SPIE

Riciclo batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio e/o sulla documentazione o sui manuali che accompagnano i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere gettati nei rifiuti domestici generici.

Per il trattamento, il recupero e il riciclaggio appropriati di vecchi prodotti e batterie usate, conferirli negli appositi punti di raccolta, in conformità con la legislazione locale vigente e le Direttive 2012/19/CE e 2006/66/CE.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e a evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito a un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto e in accordo con la legislazione nazionale.

[Per utenti commerciali nell'Unione Europea]

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante o il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi significati sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali o il rivenditore e informarvi sulle modalità per un corretto smaltimento.

V. MANUTENZIONE

• Per la pulizia dell'apparecchio, utilizzare un panno morbido e asciutto. NON usare un panno bagnato, solventi, benzina o altre sostanze volatili per la pulizia.
• Qualora l'interno del prodotto o del pacco batteria si bagni, togliere immediatamente l'acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nel prodotto. In caso di problemi durante l'uso dello strumento, contattare il più vicino centro di assistenza autorizzato.

VI. ACCESSORI

Utilizzare solo i bit adatti per la dimensione del mandrino.

VII. ALLEGATO

CAPACITÀ MASSIME CONSIGLIATE

Modello N°		EY74A2
Tensione motore		14,4 V DC	18 V DC
Avvitamento viti	Vite a ferro	M5
	Vite da legno	Φ 6,8 mm	Φ 8 mm
Trapanatura	Vite autoforante	Φ 6 mm
	Per legno	Φ 35 mm	Φ 38 mm
	Per metallo	Φ 13 mm

SUPPLEMENTO DI GARANZIA

• I guasti e i danni causati da un utilizzo prolungato nel tempo (es. lavoro di fabbrica sulla catena di montaggio) sono fuori garanzia.
• Qualora l'interno del prodotto o del pacco batteria si bagni, togliere immediatamente l'acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nel prodotto. In caso di problemi durante l'uso dello strumento, contattare il più vicino centro di assistenza autorizzato.

NOTA: Indicazione del peso

Maggiore o uguale a 1 kg:

Inferiore a 1 kg:

indicato da 0,05kg

indicato da 0,01kg

APPARECCHIO PRINCIPALE

Modello N°		EY74A2
Tensione motore		14,4 V DC	18 V DC
Velocitàswana carico	Basso	30 – 400 min-1(giri/min.)	30 – 470 min-1(giri/min.)
	Alto	70 – 1350 min-1(giri/min.)	70 – 1580 min-1(giri/min.)
Capacità mandrino		Φ 1,5 mm – Φ 13 mm
Coppia frizione		Circa 0,5 N·m – 4,4 N·m
Lunghezza totale		178 mm
Peso	Con pacco batteria: EY9L45	1,90 kg	—
	Con pacco batteria: EY9L47	1,70 kg	—
	Con pacco batteria: EY9L51	—	2,05 kg
	Con pacco batteria: EY9L52	—	1,80 kg
	Con pacco batteria: EY9L53	—	1,80 kg
	Con pacco batteria: EY9L54	—	2,05 kg
Rumore, Vibrazioni		Consultare il foglio accluso
