INSTRUKCJA OBSŁUGI EY74A2 PANASONIC

Bezprzewodowa wiertarka i wkrętarka

Przed przystąpieniem do obsługi omawianego urządzenia należy przeczytać w całości niniejszą instrukcję i zachować ją do wglądu na przyszłość.

UWAGA: Nie na wszystkich akumulatorach występują znaczniki (Q).

Blokada przełącznika

Zamek spoustě

Kapcsoló retesze

Reverse

Links

Rotation en sens

inverse

Inversione

Links

Marcha atras

Baglæns

Bakat

Bakover

Taaksepain

Geri

Lewo

Dozadu

Balra

[Fig.7]

LOW

NIEDRIG

BAS

BASSO

LAAC

BAJA

LAV

LAGAVARVTAL

LAV

PIENI

DUSUK

LOW

NIZKY

ALACSONY

HIGH

HOCH

HAUT

ALTO

HOOG

ALTA

H0J

HOGA VARVTAL

HOY

SUURI

YUKSEK

HIGH

VYSOKY

MAGAS

[Fig.8] [Fig.9]

Pokrywa pakietu

Pokrywa akumulatora

Pokrywa

baterii autonomicznej

Pokrywa pakietu

Pokrywa akumulatora

Pokrywa baterii

Pokrywa pakietu

Osłona baterii

Pokrywa akumulatora

Pokrywa obudowy akumulatora

Pod tymi pokrywami

Osłona akumulatora

Pokrywa bloku

Pokrywa akumulatora

Pokrywa segmentu

Etykieta (czerwona lub żółta)

Przycisk zwalniania blokady akumulatora

Oryginalna instrukcja: angielski. Tłumaczenie oryginalnej instrukcji: inne języki.

Przed przystąpieniem do eksploatacji należy przeczytać broszurę „Zasady bezpieczeństwa”.

I. PRZEZNACZENIE

Opisywane narzędzia mogą być używane do osadzania wkrętów w trybie ze sprzęgłem oraz do wiercenia w drewnie i metalu w trybie wiercenia.

II. DODATKOWE ZASADY BEZPIECZEŃSTWA

1) W przypadku zakleszczenia końcówki, należy natychmiast zwolnić spust w celu wyłączenia narzędzia, aby nie doprowadzić do przeciążenia, co może prowadzić do uszkodzenia akumulatora lub silnika. Aby poluzować zakleszczoną końcówkę, wystarczy skorzystać ze wstecznego kierunku obrotów. 2) NIE wolno korzystać z przełącznika prawo/lewo przy naciśniętym spuście. Akumulator bardzo szybko ulegnie rozładowaniu i może dojść do uszkodzenia sprzętu. 3) W trakcie ładowania ładowarka może się nieznacznie nagrzewać. Jest to normalne. NIE wolno ładować akumulatora przez długi okres czasu. 4) Nie wolno obciążać narzędzia, trzymając spust z regulacją prędkości wciśnięty do połowy (tryb regulacji prędkości) tak, że silnik staje. 5) Aby zapobiec obrażeniom ciała podczas użytkowania narzędzia, należy je przez cały czas trzymać stabilnie i nie wymachiwać nim. 6) Należy upewnić się, że w miejscu, gdzie będą prowadzone prace, nie przebiegają ukryte rury gazowe lub wodociągowe, albo przewody elektryczne. Zetknięcie narzędzia z ukrytymi rurami lub przewodami grozi porażeniem elektrycznym albo wyciekiem wody lub ulatnianiem gazu. 7) Należy zapewnić stabilność obrabianego przedmiotu. 8) Kontrolować narzędzie pod kątem uszkodzonych części.

• Przed przystąpieniem do eksploatacji skontrolować osłonę zabezpieczającą i pozostałe części pod kątem ewentualnych uszkodzeń.
• Sprawdzić konieczność prawną dotyczącą narzędzia i wszystkich jego funkcji.
• Sprawdzić wyregulowanie wszystkich ruchomych i nieruchomych części, aby mieć pewność, że są prawidłowo zamocowane i nie noszą śladów uszkodzeń. Sprawdzić wszystkie części narzędzia pod kątem nietypowego funkcjonowania.

9) Przy próbie naprawy osłony zabezpieczającej lub innych części postępować zgodnie ze wskazówkami podanymi w instrukcji obsługi. W przypadku gdy instrukcja nie zawiera żadnych wskazówek, narzędzie należy dostarczyć z powrotem do punktu zakupu, aby zlecić naprawę. 10) Jeżeli podczas pracy narzędzie mocno się nagrzewa, należy zlecić jego serwis i naprawę. 11) W celu uniknięcia potencjalnych obrażeń, twarz i ręce należy chronić przed wiertłem i wiórami. 12) Narzędzia nie należy obsługiwać w rękawicach, gdyż mogą one zostać pochwycone przez wiertło, co grozi obrażeniami. 13) Styki akumulatora, wióry spiralne oraz osprzęt narzędzia, na przykład wiertła, mają bardzo wysoką temperaturę bezpośrednio po zakończeniu pracy. Nie wolno ich dotykać z uwagi na ryzyko poparzenia.

Symbol	Znaczenia
V	Wolty
---	Pręd stały
n₀	Prędkość bez obciąȩenia
... min⁻¹	Liczba obrotów lub oscylacje na minuti
Ah	Pojemnosć elektryczna akumuladora
	Tylko obroty
	Przed uzyciem przycrezycy-tać instrukcję obstrugi.
	Tylko do uzytku w pomieszczeniach.

OSTRZEŻENIE

• Nie wolno stosować innych akumulatorów niż akumulatory marki Panasonic przeznaczone do pracy w narzędziach akumulatorowych.
• Firma Panasonic nie ponosi żadnej odpowiedzialności za szkody lub wypadki spowodowane użyciem regenerowanych lub podrabianych akumulatorów.
• Akumulatorów nie wolno wrzucać do ognia. Należy je chronić przed zbyt wysoką temperaturą.
• Należy uważać, aby metalowe przedmioty nie dotykały styków akumulatora.
• Akumulatora nie wolno przenosić ani przechowywać w tym samym pojemniku razem z gwoździami lub podobnymi przedmiotami metalowymi.
• Akumulatora nie wolno ładować w miejscu, gdzie panują wysokie temperatury, na przykład w pobliżu ognia lub w miejscu bezpośrednio nasłonecznionym. W przeciwnym razie akumulator może ulec przegrzaniu, zapalić się lub eksplodować.
• Po wyjęciu akumulatora z narzędzia lub ładowarki zawsze należy założyć osłonę akumulatora. W przeciwnym razie może dojść do zwarcia styków akumulatora, co grozi pożarem.
• Popsuty akumulator należy wymienić na nowy. Dalsze użytkowanie uszkodzonego akumulatora grozi generowaniem ciepła, zapłonem lub rozerwaniem akumulatora.
• Aby nie doszło do wycieku elektrolitu, przegrzania, emisji dymu, pożaru i rozerwania, w trakcie obsługi naszych elektronarzędzi akumulatorowych (narzędzie zasadnicze/akumulator/ładowarka) należy postępować zgodnie z poniższymi zaleceniami.
• Akumulator należy zabezpieczyć przed osiadającymi skrawkami materiału lub kurzem.
• Przed odstawieniem akumulatora na przechowanie należy oczyścić go ze skrawków materiału i kurzu, po czym umieścić go w skrzynce narzędziowej w taki sposób, aby nie stykał się z metalowymi przedmiotami (śruby, gwoździe itp.). Narzędzi akumulatorowych nie wolno używać w następujący sposób. (Może bowiem dojść do emisji dymu, pożaru lub rozerwania) - Używać lub pozostawiać w miejscach narażonych na opady deszczu lub wilgoć - Używać po zanurzeniu w wodzie

III. MONTAŻ

Mocowanie lub wyciąganie końcówki UWAGA:

Przed przystąpieniem do mocowania lub wyciągania końcówki należy odłączyć od narzędzia akumulator lub ustawić przełącznik w środkowej pozycji (blokada przełącznika).

Opisywane narzędzie jest wyposażone w bezkluczykowy uchwyt wiertarski.

1. Mocowanie

Wsunąć końcówkę i, aby ją porządnie zacisnąć, obrócić kołnierzem blokującym w kierunku zgodnym z ruchem wskazówek zegara (patrząc od przodu) do momentu, aż nie będzie już słychać charakterystycznych kliknięć. [Fig.1]

1. Wyciąganie

Obrócić kołnierz blokujący w kierunku przeciwnym do ruchu wskazówek zegara (patrząc od przodu), po czym wyjąć końcówkę. [Fig.2]

UWAGA:

W przypadku występowania nadmiernego luzu w uchwycie, należy zamocować w nim wiertło i otworzyć szczęki uchwytu obracając kołnierzem blokującym, po czym dokręcić śrubę (lewozwojną) śrubokrętem obracając nim przeciwnie do ruchu wskazówek zegara (patrząc od przodu). [Fig.3]

Mocowanie lub wyciąganie akumulatora

1. W celu zamocowania akumulatora: [Fig.4] Wyrównać widoczne znaczniki i podłączyć akumulator. Wsunąć akumulator do oporu, aż wskoczy na swoje miejsce.
2. Odłączanie akumulatora: [Fig.4] Docisnąć przycisk i wysunąć akumulator w przód.

IV. OBSŁUGA

OSTRZEŻENIE!

• Z uwagi na potencjalną szkodliwość, nie wolno wdychać dymu z narzędzia ani akumulatora.

[Korpus]

UWAGA

• Przed odstawieniem na przechowanie lub przeniesieniem narzędzia, dźwignię prawo/lewo należy ustawić w pozycji środkowej (blokada przyłącznika).

UWAGA:

Należy zachować ostrożność, aby z językiem spustowym przyłącznika nie stykały się żadne przedmioty. Jeżeli jakiś przedmiot styka się z językiem spustowym przyłącznika, nawet gdy dźwignia prawo/lewo znajduje się w pozycji środkowej (zablokowana), z akumulatora może nadal być pobierana niewielka ilość prądu elektrycznego, co grozi nadmiernym rozładowaniem akumulatora i w konsekwencji jego uszkodzeniem.

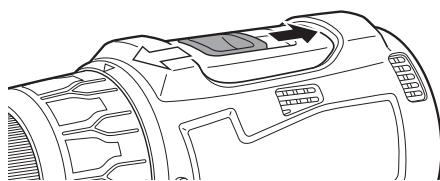

Obsługa przyłącznika i dźwigni prawo/lewo [Fig.5]

1. Popchnąć dźwignię w odpowiednim kierunku, aby przyłączyć obroty na prawo lub lewo. Przed przystąpieniem do pracy sprawdzić ustawienie dźwigni.
2. Delikatnie naciskać język spustowy przyłącznika, aby powoli uruchomić narzędzie.
3. Wraz ze zwiększaniem siły nacisku wzrasta prędkość. Zwolnienie języka spustowego przyłącznika powoduje natychmiastowe zatrzymanie narzędzia.
4. Po zakończonej pracy przyłącznik należy zablokować, ustawiając dźwignię w pozycji środkowej.

UWAGA:

Gdy zadziała hamulec, może być słyszalny odgłos hamowania. Jest to normalne.

UWAGA:

Między momentem pociągnięcia za język spustowy a załączeniem obrotów może wystąpić pewne opóźnienie. Nie świadczy to o usterce.

• Wspomniane opóźnienie występuje, gdy obwód elektroniczny narzędzia uruchamiany jest po pociągnięciu za język spustowy po raz pierwszy po zainstalowaniu akumulatora lub po przerwie w pracy dłuższej niż 1 minuta (albo co najmniej po 5 minutach, gdy świeci dioda LED). Obroty uruchamiane są bezzwłocznie w przypadku drugiego i kolejnych uruchomień.

UWAGA:

Aby nie doszło do uszkodzenia, nie wolno korzystać z przełącznika prawo/lewo dopóki końcówka nie zatrzyma się całkowicie.

Ustawienie momentu obrotowego sprzęgła

Wyregulować moment obrotowy wybierając jedno z 18 ustawień przyrządu lub pozycję „

UWAGA:

• Przed przystąpieniem do faktycznie wykonywanej operacji należy ustawić sprzęgło na ten znak [Fig.6].
• Jeżeli pierścień sprzęgła nie jest ustawiony w pozycji „wiercenie" po wkręcaniu z użyciem funkcji sprzęgła, wówczas pierścień sprzęgła należy ustawić w pozycji 1 i uruchomić na moment sprzęgło.

Dobór prędkości

W zależności od zastosowania należy dobrać niższą lub wyższą prędkość. [Fig.7]

Im mocniej pociągamy za język spustowy z płynną regulacją prędkości, tym wyższą prędkość uzyskamy.

UWAGA:

• Przed użyciem należy sprawdzić przełącznik wyboru prędkości. Z niskiej prędkości należy korzystać, gdy podczas pracy wymagany jest wysoki moment obrotowy. (Korzystanie z dużej prędkości przy wymaganym wysokim momencie obrotowym grozi awarią silnika.)
• Aby nie doszło do nadmiernego wzrostu temperatury powierzchni narzędzia, nie należy używać narzędzia nieprzerwanie, stosując dwa lub większą liczbę akumulatorów. Narzędzie potrzebuje pewnego czasu na schłodzenie przed zmianą akumulatora.

Podczas pracy nie wolno zasłaniać otworów wentylacyjnych po obu stronach korpusu. W przeciwnym razie może dojść do awarii urządzenia, gdyż ma to niekorzystny wpływ na jego funkcjonowanie. - NIE wolno przegrzać narzędzia (silnika), gdyż w ten sposób można doprowadzić do jego uszkodzenia.

• Narzędzia należy używać w taki sposób, aby powietrze wydmuchiwane przez otwory wentylacyjne w korpusie nie było skierowane bezpośrednio na skórę operatora. W przeciwnym wypadku może dojść do poparzeń.

Funkcja regulacji prędkości

Ustawianie maksymalnej prędkości.

1. Nacisnąć przycisk ustawiania prędkości i wybrać prędkość. Prędkości zmieniają się kolejno od ustawienia H, M, L i OFF (lampka włączona).
2. Aby wyłączyć ją, należy wybrać ustawienie OFF.

Wyświetlacz	Tryb niskiej prędkość	Tryb wysokiej prȩdkość
H	ok. 300 min-1 (obr./min)	ok. 1000 min-1 (obr./min)
M	ok. 200 min-1 (obr./min)	ok. 670 min-1 (obr./min)
L	ok. 150 min-1 (obr./min)	ok. 500 min-1 (obr./min)
OFF	Zwykka prȩdkość 18 V ok. 470 min-1 (obr./min) 14,4 V ok. 400 min-1 (obr./min)	Zwykka prȩdkość 18 V ok. 1580 min-1 (obr./min) 14,4 V ok. 1350 min-1 (obr./min)

Ustawienie domyślne: WYŁ - Przy tym ustawieniu prędkość jest taka sama przy napięciu 18 V jak i 14,4 V. - W przypadku wyboru trybu wysokiej prędkości, prędkość jest ustawiana zgodnie z powyższą tabelą.

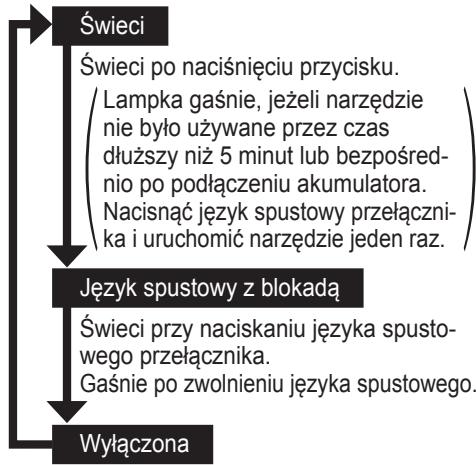

Oświetlenie LED

Nacisnąć przycisk oświetlenia i ustawić stan podświetlenia.

Pobór prądu, gdy lampka świeci, jest bardzo mały i nie ma to niekorzystnego wpływu na wydajność narzędzia i pojemność akumulatora.

UWAGA:

• Wbudowana lampka LED jest przeznaczona do chwilowego oświetlenia niewielkiego obszaru roboczego.
• Nie należy korzystać z niej jak ze zwykłej latarki, gdyż nie ma ona wystarczającej jasności.

UWAGA: NIE PATRZEĆ W WIĄZKĘ ŚWIATŁA.

Używanie elementów sterujących lub regulacyjnych albo wykonywanie procedur innych niż tu podane grozi ekspozycją na niebezpieczne promieniowanie.

Wskaźnik poziomu naładowania akumulatora

Nacisnąć przycisk poziomu naładowania akumulatora.

Po naciśnięciu tego przycisku wskaźnik poziomu naładowania akumulatora pokaże stan akumulatora w formie trzech poziomów.

UWAGA:

W następujących przypadkach wskaźnik nie pokaże poziomu naładowania akumulatora nawet po naciśnięciu tego przycisku.

• Przy braku zasilania urządzenia zasadniczego.
• Bezpośrednio po podłączeniu akumulatora
• Urządzenie zasadnicze lub przycisk poziomu naładowania akumulatora nie były obsługiwane przez ok. pięć minut. Po naciśnięciu języczka spustowego przyłącznika ponownie nacisnąć przycisk poziomu naładowania akumulatora.
• Przy wysokiej temperaturze akumulatora należy przerwać pracę i poczekać, aż temperatura akumulatora obniży się.

Wskaznik		Stan akumulata
	Podswiectlo-ne 3 lampki	Wystarczajcy poziom naładowania
	Podswiectlo-ne 2 lampki	Poziom naładowania 60%
	Podswiectlo- na 1 lampka	Niski poziom naładowania akumulatora. WkróteNSE roźpoczć ławanianie
	Migacja 3 lampki	Roz.§adowany Rozpoczć ławanianie natychmiast

Wskazanie poziomu naładowania akumulatora jest tylko orientacyjne.

Wskazanie może ulec zmianie w zależności od stanu akumulatora lub temperatury zewnętrznej.

Nadmierne (całkowite) rozładowywanie akumulatorów litowo-jonowych w sposób dramatyczny skraca ich okres eksploatacji. Wkrętarka wyposażona w funkcję ochrony akumulatora zapobiega nadmiernemu rozładowywaniu akumulatora.

Funkcja blokady końcówki

1. Przy zablokowanej końcówce i bez uruchamiania jej za pomocą spustu lub przełącznika narzędzie można używać jak zwykłego śrubokręta (maks. do 22,6 N·m, 230 kgf·cm, 199 in·lbs). W uchwycie będzie występować niewielki luz, ale nie świadczy to o usterce.
2. Wspomniana funkcja jest przydatna przy osadzaniu wkrętów wymagających większego momentu obrotowego niż maksymalny moment obrotowy wkrętarki (pozycja na sprzęgle), na przykład przy dokręcaniu wkrętów lub poluzowywaniu bardzo mocno dokręconych wkrętów.

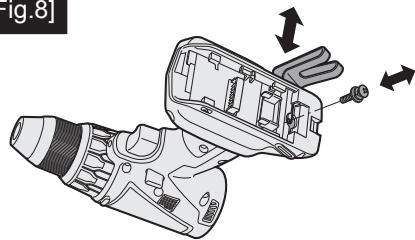

Zmiana lokalizacji zaczepu paska [Fig.8]

Zaczep paska można zamocować po pierwszej lub drugiej stronie narzędzia.

1. Odczepianie zaczepu

(1) Odkręcić nakrętkę. (2) Wyciągnąć zaczep.

1. Mocowanie zaczepu po drugiej stronie

(1) Wsunąć zaczep z drugiej strony. (2) Dokręcić nakrętkę do oporu, aby zapewnić solidne mocowanie.

OSTRZEŻENIE!

• Zaczep paska należy koniecznie solidnie przymocować do urządzenia zasadniczego za pomocą dobrze dokręconej śruby. Słabo przymocowany do urządzenia zasadniczego zaczep paska może się odczepić, a urządzenie zasadnicze upaść. Grozi to wypadkiem lub obrażeniami ciała. Co pewien czas należy sprawdzić siłę dokręcenia śruby. W przypadku stwierdzenia poluzowania, należy ją porządnie dokręcić.
• Zaczep paska powinien być porządnie i bezpiecznie zamocowany na pasku od spodni lub innym pasku. Należy uważać, aby urządzenie nie ześlizgnęło się z paska. Grozi to wypadkiem lub obrażeniami ciała.
• Jeżeli urządzenie zasadnicze wisi na zaczepie paska, należy unikać wykonywania skoków lub biegania. W przeciwnym razie zaczep może się zsunąć, a urządzenie zasadnicze spaść. Grozi to wypadkiem lub obrażeniami ciała.
• Gdy urządzenie jest zawieszone na pasie biodrowym za pomocą zaczepu paska, wówczas w urządzeniu nie mogą być zamontowane końcówki do wkręcania. Ostro zakończone przedmioty, na przykład twarde wiertło, mogą spowodować obrażenia lub wypadek.

Funkcja ostrzegania

(1) Ostrzeżenie o przegrzaniu

Wyłączona (normalna praca)

Świeci: Przegrzanie (silnik)

Miga: Przegrzanie (akumulator)

Sygnalizuje wstrzymanie operacji z uwagi na przegrzanie silnika lub akumulatora.

Z uwagi na ochronę silnika lub akumulatora, przy wykonywaniu tej operacji należy koniecznie zwrócić uwagę na następujące aspekty.

• Jeżeli temperatura silnika lub akumulatora wzrośnie, zostanie uruchomiona funkcja ochrony i silnik lub akumulator przestaną pracować. Lampka ostrzegawcza przegrzania na panelu sterowania świeci lub miga, gdy opisana funkcja jest aktywna.
• Po uruchomieniu funkcji ochrony przed przegrzaniem należy odczekać aż narzędzie porządnie ostygnie (co najmniej 30 minut). Gdy lampka ostrzegawcza przegrzania zgaśnie, narzędzie jest gotowe do użycia.
• Należy unikać takich sposobów użytkowania narzędzia, które powodują częste załączanie funkcji ochrony przed przegrzaniem.
• Jeżeli narzędzie będzie używane w warunkach niskich temperatur (na przykład zimą) lub będą częste przerwy w pracy, wówczas funkcja ochrony przed przegrzaniem może w ogóle się nie załączyć. Wydajność akumulatora EY9L42 pogarsza się znacząco w temperaturze 10°C i poniżej ze względu na warunki pracy i inne czynniki.

(2) Ostrzeżenie o zmniejszeniu napięcia

Jedna lampka migająca

Jeżeli narzędzie zostanie poddane nagłemu obciążeniu podczas eksploatacji, które spowoduje zablokowanie silnika, wówczas może zostać aktywowany czujnik zapobiegający nadmiernemu rozładowaniu akumulatora i zaświeci się lampka ostrzegawcza niskiego poziomu naładowania akumulatora. Lampka przestanie migać po ustaleniu przyczyny zablokowania silnika i kilkakrotnym naciśnięciu języczka spustowego.

(3) Ostrzeżenie o przeciążeniu

Jeżeli narzędzie zostanie poddane nagłemu obciążeniu podczas eksploatacji, które spowoduje zablokowanie silnika, wówczas zostanie aktywowany czujnik zapobiegający nadmiernemu prądowi oraz zacznie świecić i migać lampka ostrzegawcza zmniejszenia napięcia.

(Dolna jej część jest podświetlona, a środkowa i górna miga.)

Lampka przestanie świecić i migać po ustaleniu przyczyny zablokowania silnika i kilkakrotnym naciśnięciu języka spustowego.

[Akumulator]

Prawidłowa eksploatacja akumulatora [Fig.9]

• Okres eksploatacji akumulatorów jest ograniczony.
• Optymalny okres eksploatacji można uzyskać przechowując akumulator litowo-jonowy po pracy w stanie nienaładowanym.
• Miejsce pracy podczas korzystania z akumulatora powinno być dobrze wentylowane.

Bezpieczne użytkowanie

• Akumulator należy instalować z uwzględnieniem dwóch poniższych zasad bezpieczeństwa. Przed użyciem upewnić się, że akumulator jest prawidłowo zainstalowany w urządzeniu zasadniczym.
• Jeżeli akumulator nie jest dobrze podłączony, po ustawieniu przyłącznika w pozycji włączenia zacznie migać lampka ostrzegawcza przegrzania oraz lampka ostrzegawcza niskiego poziomu naładowania akumulatora sygnalizując, że nie można bezpiecznie wykonać operacji i urządzenie zasadnicze nie będzie obracać się w zwykły sposób. Akumulator należy wsunąć do narzędzia do oporu, aż zniknie etykieta w kolorze czerwonym lub żółtym.

[Ładowarka]

Ładowanie

UWAGA:

1) Jeżeli temperatura akumulatora spadnie poniżej -10°C, ładowanie zostanie automatycznie przerwane, aby zapobiec degradacji akumulatora.

2) Zakres temperatur otoczenia wynosi od 0°C do 40°C. Korzystanie z akumulatora w temperaturze poniżej 0°C może objawiać się nieprawidłowym działaniem narzędzia. 3) Zaleca się korzystać z ładowarki w temperaturze między 0°C a 40°C i ładować akumulator w temperaturze zbliżonej do temperatury akumulatora. (Różnica między temperaturą akumulatora a temperaturą otoczenia w miejscu ładowania nie powinna przekraczać 15°C.) 4) W przypadku ładowania zimnego akumulatora (poniżej 0°C) w ciepłym miejscu, należy pozostawić akumulator w tym miejscu i odczekać co najmniej godzinę, aby akumulator ogrzał się do temperatury otoczenia. 5) W przypadku ładowania więcej niż dwóch akumulatorów pod rząd, ładowarkę należy schłodzić. 6) Trzymając ładowarkę lub przy innych okazjach, nie wolno wkładać palców do otworu ze stykami. 7) Nieużywaną ładowarkę należy odłączyć od zasilania.

UWAGA:

W momencie zakupu akumulator nie jest w pełni naładowany. Przed użyciem akumulatora należy koniecznie go naładować.

Sposób ładowania

1. Podłączyć ładowarkę do gniazda prądu zmiennego.

UWAGA:

Przy podłączaniu ładowarki do źródła prądu zmiennego mogą pojawić się iskry. Nie stanowi to problemu, jeśli chodzi o bezpieczeństwo.

1. Dobrze zainstalować akumulator w ładowarce.

1) Wyrównać znaczniki i umieścić akumulator w ładowarce.

UWAGA:

Nie na wszystkich akumulatorach występują znaczniki (Q) (na stronie 2).

2) Wsunąć w kierunku strzałki. [Fig.10]

1. Podczas ładowania świeci lampka ładowania. Po zakończeniu ładowania, wewnętrzny elektroniczny układ przyłączający zostanie automatycznie aktywowany, aby nie doszło do przeładowania.
2. Ładowanie nie rozpocznie się dopóki akumulator jest gorący (na przykład bezpośrednio po zakończeniu uciążliwej operacji).

Do momentu obniżenia się temperatury akumulatora będzie migać lampka oczekiwania w kolorze pomarańczowym. Wówczas ładowanie rozpocznie się automatycznie.

1. Gdy akumulator jest naładowany mniej więcej w 80%, zacznie powoli migać lampka ładowania (zielona).
2. Po zakończeniu ładowania, lampka ładowania w kolorze zielonym gaśnie.
3. Jeżeli temperatura akumulatora wynosi 0°C lub mniej, czas całkowitego naładowania akumulatora jest dłuższy niż standardowy czas ładowania akumulatora.

Nawet jeśli akumulator jest całkowicie naładowany, będzie on miał zaledwie około 50% mocy w porównaniu z całkowicie naładowanym akumulatorem w warunkach normalnej temperatury roboczej.

1. Jeżeli lampka ładowania (zielona) nie gaśnie, należy zasięgnąć porady w autoryzowanym punkcie sprzedaży.
2. Po ponownym włożeniu do ładowarki całkowicie naładowanego akumulatora, zapali się lampka ładowania. Po kilku minutach lampka ładowania w kolorze zielonym zgaśnie.
3. Akumulator można wyciągnąć trzymając wciśnięty przycisk zwolnienia blokady akumulatora. [Fig.10]

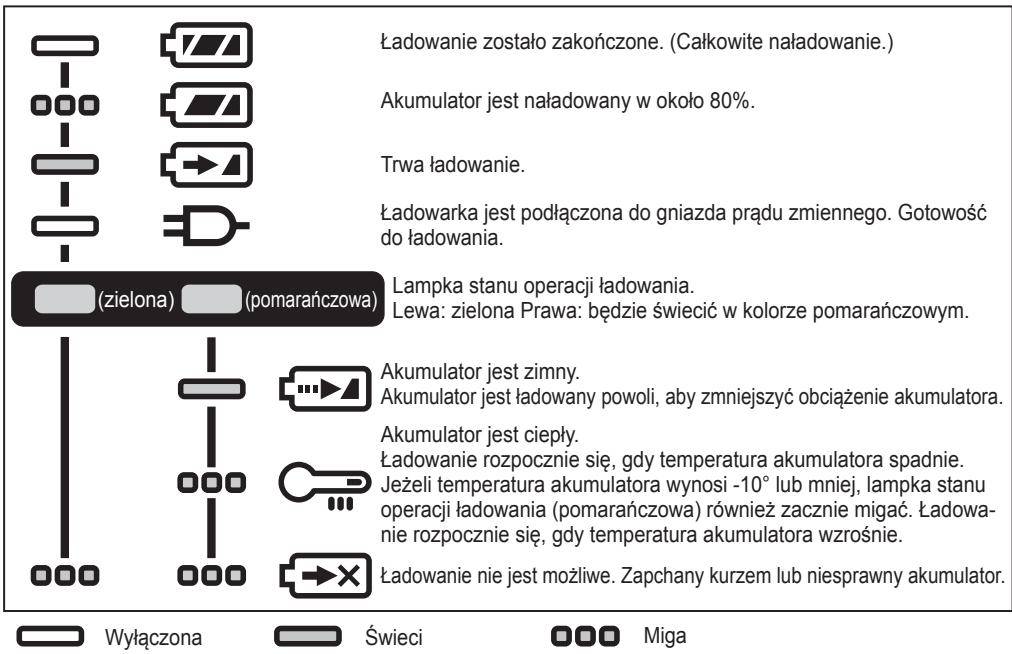

SYGNALIZACJA WIZUALNA

Recykling akumulatorów

UWAGA:

Z uwagi na ochronę środowiska i recykling materiałów, należy przekazać do utylizacji do oficjalnie wyznaczonego zakładu, jeśli takowy istnieje w danym kraju.

Informacja dla użytkowników dotycząca zbiórki i utylizacji starego sprzętu oraz zużytych baterii i akumulatorów

Przedstawione symbole umieszczane na produktach, opakowaniach i/lub dołączonej dokumentacji informują, że zużytych urządzeń elektrycznych lub elektronicznych, jak również baterii/akumulatorów nie należy wyrzucać razem z odpadami z gospodarstw domowych.

Zgodnie z krajowym ustawodawstwem oraz Dyrektywami 2012/19/EC i 2006/66/EC, stare produkty, zużyte baterie i akumulatory należy przekazywać do stosownych punktów odbioru, które gwarantują prawidłową utylizację, odzysk i recykling.

Prawidłowa utylizacja opisywanych produktów i akumulatorów pomaga zachować cenne zasoby i uniknąć negatywnego wpływu na zdrowie i środowisko, jakość niewłaściwego postępowania z odpadami.

Więcej informacji na temat odbioru i recyklingu starych produktów, akumulatorów oraz baterii można uzyskać po skontaktowaniu się z lokalnymi władzami, przedsiębiorstwem świadczącym usługi usuwania odpadów lub sklepem, w którym zakupiono dane pozycje.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w krajowym ustawodawstwie.

[Informacje dla firm w obrębie Unii Europejskiej]

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych należy skontaktować się z punktem sprzedaży lub z dostawcą w celu uzyskania dalszych informacji.

[Informacja dotycząca utylizacji w krajach spoza Unii Europejskiej]

Te symbole obowiązują tylko w Unii Europejskiej. W razie potrzeby pozbycia się tych pozycji należy skontaktować się z miejscowymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie utylizacji.

V. KONSERWACJA

• Do czyszczenia urządzenia używać wyłącznie suchej, miękkiej szmatki. Do czyszczenia nie wolno używać wilgotnej szmatki, rozcieńczalników, benzyny ani innych lotnych rozpuszczalników.
• W przypadku przedostania się wody do wnętrza narzędzia lub akumulatora, należy ją jak najszybciej usunąć, a narzędzie pozostawić do wyschnięcia. Dokładnie usunąć kurz lub opiłki żelaza zgromadzone wewnątrz narzędzia. W przypadku jakichkolwiek problemów z obsługą narzędzia, należy zasięgnąć porady w punkcie napraw.

VI. WYPOSAŻENIE DODATKOWE

Używać wyłącznie końcówek odpowiadających rozmiarowi uchwytu wiertarskiego.

VII. DODATEK

MAKSYMALNE ZALECANE PARAMETRY

Model nr		EY74A2
Napiȩcie silnika		14,4 V prȩdu stałego	18 V prȩdu stałego
Osadzanie wkrętów	Wkręt do elementów metalowych	M5
	Wkręt do drewna	Φ 6,8 mm	Φ 8 mm
Wiercenie	Wkręt samogwintu-jacy	Φ 6 mm
	Do drewna	Φ 35 mm	Φ 38 mm
	Do metalu	Φ 13 mm

DODATEK GWARANCYJNY

• Awarie i uszkodzenia spowodowane intensywnym zgodnym użytkowaniem (np. w fabryce na linii montażowej itp.) nie podlegają gwarancji.
• W przypadku przedostania się wody do wnętrza narzędzia lub akumulatora, należy ją jak najszybciej usunąć, a narzędzie pozostawić do wyschnięcia. Dokładnie usunąć kurz lub opiłki żelaza zgromadzone wewnątrz narzędzia. W przypadku jakichkolwiek problemów z obsługą narzędzia, należy zasięgnąć porady w punkcie napraw.

UWAGA: Wskazania dotyczące wagi

Powyżej lub równe 1 kg:

wskazywane jako 0,05 kg.

Poniżej 1 kg

wskazywane jako 0,01 kg.

URZĄDZENIE ZASADNICZE

Model nr		EY74A2
Napiȩcie silnika		14,4 V prȩdu stało	18 V prȩdu stało
Prȩdkość bez obcieżenia	Niska	30 – 400 min-1(obr./min)	30 – 470 min-1(obr./min)
	Wysoka	70 – 1350 min-1(obr./min)	70 – 1580 min-1(obr./min)
Parametry uchwytu		Φ 1,5 mm – Φ 13 mm
Moment obrotowy spreȩga		ok. 0,5 N·m – 4,4 N·m
Całkowita dlugość		178 mm
Ciezar	Z akumulatorem: EY9L45	1,90 kg	—
	Z akumulatorem: EY9L47	1,70 kg	—
	Z akumulatorem: EY9L51	—	2,05 kg
	Z akumulatorem: EY9L52	—	1,80 kg
	Z akumulatorem: EY9L53	—	1,80 kg
	Z akumulatorem: EY9L54	—	2,05 kg
Hałas, drgania		Informacja na dołączonej karcie

PL
