BEDIENUNGSANLEITUNG EY74A2 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung bit grundlich durchlen und diee Broschure zum spateren Nachslangen sorgfalt aufbewähn.

FUNKTIONSBESCHREIBUNG

DESCRIPTION DES FONCTIONS

HINWEIS: Nicht auf allen Akkus ist eine Ausrichtungsmarkierung (Q) zu sehen.

Ausrichtmarkierungen

Etikett (rot oder gelb)

Akku-Entriebelungsknopf

Frigöringsknapp für batteri

Ultraserknapp for batteripakke

Akkupaketin irrotuspainike

Pil takimi serbest birakma dugmesi

Ausrichtmarkierungen

Original-Anleitung: Englisch
Übersetzung der Original-Anleitung: Andere Sprachen

DE

Lesen Sieittevor derersten Inbetriebnahme dieses Gerates das separate Handbuch „SicherheitsmaBregeln“ sorgfaltig durch.

I. BESTIMMUNGSGEMÄsse VERWENDUNG DER MASCHINE

These Werkzeuge konnen zum Festziehen der Schrauben im Kupplungsmodus und zum Bohren von Lochern in Holz und Metall im Bohrmodus verwendet werden.

II. WEITERERE WICHTIGESICHERHEITSREGELN

1) Falls das Bit stecken bleibt,让他们 Sie scoff den Elektronikschalter los, um eine Überlastung zu verhufen, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwärtdrehung, um klemmende Bits zu losen.
2) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICT, wenn der Hauptschafter eingeschaltet ist. Der Akku entländt sich sonst schnell, und das Gerät kann beschädigt werden.
3) Beim Aufladen kann sich das Lade-gerät etwas erhitzen. Dies ist normal. Den Akku beher NICTT über lange Zeit aufladen.
4) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrück halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.
5) Um Verletzungen während des Gebrauchs zu vermeiden, halten Sie das Werkzeug immer fest und vermeiden, es herumzu-schwenken.
6) Stellen Sie sicher, dass keine versteckten Gas- oder Wasserrohre und auch keine elektrischen Leitungen im beabsichtigten Arbeitsbereich vorhanden sind. Ein unbeabsichtigter Kontakt mit versteckten Rohren oder Leitungen kann zu Stromschlagen oder Wasser- bzw. Gaslecks führen.
7) Achten Sie darauf, den Gegenstand, an dem Sie arbeiten, richtig festzuhalten.

8) Prufen Sie, ob beschädigte Teile vorhänden sind.
- Prufen Sie vor der Inbetriebnahme Schutzabdeckung und andere Teile gründlich auf Schäden.
- Stellen Sie sicher, dass das Werkzeug und alle seine Funktionen korrekt arbeiten.
- Kontrollieren Sie die Anpassung aller beweglichen Teile, und überprüfen Sie alle festen Teile, um sicherzustellen, dass sie richtig eingebaut wurden und frei von Schäden sind. Überprüfen Sie alle Teile des Werkzeugs auf einwandfrei Funktionstüchtigkeit.
9) Wenn Sie versuchen, die Schutzabdeckung oder andere Teile zu reparieren, befolgen Sieitte die Anweisungen im Benutzerhandbuch. In Fällen, wo es keine Anleitungen im Handbuch gibt, bringen Sie das Gerät zurück in den Laden, um es dort reparieren zu halten.
10) Wenn das Werkzeug während des Gebrauchs außergewöhnlich heißt wird, bringen Sie esitte zurück zum Fachhändler, um es dort warten und reparieren zu halten.
11) Um mögliche Verletzungen zu vermeiden, halten Sie Gesicht und Höhe von Bohrer und Spanen entwickel.
12) Tragen Sie keine Handschuhe beim Gebrauch des Werkzeugs, da diese in den Bohrer gelangen und Verletzungen verursachen können.
13) Batterieanschlussse, Schraubenspane und Werkzeugzubehör wie Bohreinsätze sind unmittelbar nach dem Betrieb sehr offen. Berühren Sie diese nicht, da die Gefahr von Verbrennungen besteht.

Symbol	Bedeutung
V	Volt
---	Gleichstrom
n0	Leerlaufdrehzahl
... min-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
←→	Nur Drehung
	Lesen Sie die Bedie-nungsanleitung vor Gebrauch.
	Nur für Inneneinsatz.

WARNING:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recyclen oder gefällschemten Akkus verursacht werden.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sie hin auch keiner übermögen Wärme aus.
• Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommt.
• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nageln oder ähnlichen Metallgegenständen im selben Behälter.
• Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls konnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
• Wenn der Akku schwach geworden ist, ersetzen Sieihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

• Um Leckagen, Überhitzung, Rauchentwicklungs, Brände und Explosionen zu verhindern, befolgen Sie beim Umgang mit unseren Akku-Elektrowerkzeugen (Hauptteil/Akku/Ladegerät) diese Anweisungen.

• Lassen Sie kein Bohrklein oder Staub auf den Akku fallen.

• Bevor Sie den Akku wieder verstauen, entfernen Sie das gesamte Bohrklein und den Staub von ihm. Lagern Sie den Akku getrennt von Metallgegenständen (Schauben, Nageln usw.) im Werkzeugkoffer.
• Behandeln Sie die Akku-Elektrowerkzeuge keinesfalls wie folgt: (Es besteht die Gefahr von Rauchentwicklung, Feuer und Explosion.)
• Verwenden oder Liegenlassen in Bereichen, die Regen oder Feuchtigkeit ausgesetzt sind
• Verwendung unter Wasser

III. BAUGRUPPE

Anbringen oder Abnehmen des Bits HINWEIS:

Trennen Sie vor dem Anbringen oder Abnehmen eines Bits den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).

Dieses Werkzeug ist mit einem Schlüsselsohen Bohrfutter ausgestattet.

1. Anbringen Das Bit einfuhren, und den Knebelring zum Anziehen im Uhrzeigersinn drehen (von vom gesehen), bis das Klicken aufhört. [Fig.1]
2. Abnehmen Den Knebelring entgegen dem Uhrzeiger-sinn drehen (von vorn gesehen), dann das Bit abnehmer. [Fig.2]

HINWEIS:

Wenn starkes Spiel im Futter auftritt, den Bohrer sichern, dann die Futterklauen durch Drehen der Sperrhülse offen und die Schraube (Linksgewinde) durch Drehen entgegen dem Uhrzeigersinn (von vorn gesehen) mit einem Schraubenzieher anziehen. [Fig.3]

Anbringen oder Abnehmen des Akkus

1. Zum Anbringen des Akkus: [Fig.4 →] Die Ausrichtmarkierungen aufeinander austrichten, und den Akku anbringen. Den Akku einschieben, bis er einrastet.
2. Zum Entfernen des Akkus: [Fig.4] Den Knopf drucken und den Akku einschieben.

IV. BETRIEB

WARNING!

• Atmen Sie nicht den vom Werkzeug oder vom Akkupack ausströmenden Rauch ein, da er gesundheitsschädlich sein kann.

[Hauptteil]

VORSICHT

• Stellen Sie den Rechts-/Linkslauf-Umschalthebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).

HINWEIS:

Seien Sie vorsichtig, um zu vermeiden, dass Gegenstände mit dem Auslöseschalter des Werkzeugs in Berührung kommt. Falls ein Gegenstand in Berührung mit dem Auslöseschalter des Werkzeugs kommt, auch wenn der Rechts-/Linkslauf-Schalter in der Mittelstellung (gesperrt) steht, kann möglicherweise eine petite Menge des elektrischen Stroms weiter fließen. Dies kann zu einer übermögensigen Entladung des Akkus und dadurch zum Ausfall des Akkus führen.

Umschalten und Betätigung des Rechts-/ Linklauf-Umschalthebels [Fig.5]

1. Für Rechts- oder Linklauf den Hebel drücken. Die Drehrichtung des Hebels vor dem Betrieb prufen.
2. Drücken Sie den Schalterleitung, um das Werkzeug langsam zu starten.
3. Durch Drücken des Auslösers erhöht sich die Geschwindigkeit. Wird der Auslöser losgelassen, stellt das Werkzeug sofort den Betrieb ein.
4. Wenn eine Anwendung beendet wurde, verriegeln Sie den Schalter, indem Sie den Hebel auf die Mittelstellung stellen.

HINWEIS:

Bei der Betätigung der Bremse kann ein Bremsgeräusch hörbar sein. Dies ist normal.

VORSICHT:

Wird die Maschine durch Betätigten des Auslösers gestartet, kann eine kurzzeitige Verzögerung auftreten, bevor die Drehung beginnnt. Dies ist kein Anzeichen für eine Funktionstörung.

• These Verzögerung tritt beim Hochfahren der Schaltkreise der Maschine auf, wenn der Auslöser zum ersten Mal nach dem Einsetzen eines Akkus betätig wird, oder nach dem die Maschine mindestens 1 Minute lang nicht benutzt worden ist (oder mindestens 5 Minuten bei leuchtender LED). Bei der zweiten und jeder weiteren Betätigung lauft die Maschine ohne Verzögerung an.

VORSICHT:

Nicht den Rechts-/Linkslauf- Umschaltebel betätigten, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu ver-hindern.

Einstellung des Kupplungsdrehmoments Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die Position.

VORSICHT:

• Stellen Sie die Kupplungseinstellung vom dem tatsächlichen Betrieb auf these Zeichen [Fig.6].
• Wenn der Kupplungsring sich nach dem Festziehen von Schrauben mit Kupplungsfunktion nicht auf Bohrmodus einstellen lässt, den Kupplungsring auf Position 1 stellen und die Kupplung eine Sekunde lang betätigten.

Wahl der Drehzahl

Wahlen Sie je nach der Arbeit eine niedrige oder hohe Drehzahl. [Fig.7]

Je veiter der stufenlose Elektronikschanter hinein-gedrückt wird, desto hoher wird die Drehzahl.

VORSICHT:

• Überprüfen Sie den Drehzahl-Wahlschalter vor Gebrauch.
• Verwenden Sie eine niedrige Drehzahl, wenn eine große Kraft bei der Arbeit erforderlich ist. (Die Verwendung einer hohen Drehzahl bei Ausübung einer großen Kraft kann zu einer Beschädigung des Motors führen.)
• Um übermäßig Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Akkuwechsel abkühlen.
• Blockieren Sie nicht die Ventilationsöffnungen an den Seiten des Gehäuses während des Betriebs. Anderenfalls wird die Maschinenfunktion beeinträchtigt, was zu einem Ausfall führen kann.
• Belasten Sie das Werkzeug (den Motor) NICHT übermöig. Es kann sonst zu einer Beschädigung der Maschine kommt.
• Halten Sie die Maschine so, dass die Abluft von den Ventilationsöffnungen im Gehäuse nicht direct auf ihre Haut blast. Anderenfalls können Sie sich verbrennen.

DE

Drehzahlregelungsfunktion

Dient zum Einstellen der Höchstgeschwindigkeit.

1. Drücken Sie den Drehzahlinstellungsknopf, und wahlen Sie eine Drehzahl. Die Drehzahl ändert sich zu H (hoch), M (mittel), L (niedrig) und AUS (die Leuchte ist aus), und bzw in der genannten Reihenfolge.
2. Wahlen Sie AUS, um die Funktion freizugegeben.

Anzeige	Modus „Niedrig“	Modus „Hoch“
H	Ca. 300 min-1(U/min)	Ca. 1000 min-1(U/min)
M	Ca. 200 min-1(U/min)	Ca. 670 min-1(U/min)
L	Ca. 150 min-1(U/min)	Ca. 500 min-1(U/min)
OFF	Normale Drehzahl 18 V Ca. 470 min-1(U/min) 14,4 V Ca. 400 min-1(U/min)	Normale Drehzahl 18 V Ca. 1580 min-1(U/min) 14,4 V Ca. 1350 min-1(U/min)

• Standardeinstellung: OFF
• Die Drehzahl ist bei dieser Einstellung sowohl bei 18V als auch bei 14,4V gleich.
• Wird der Modus „Hoch“ gewählt, wird die Drehzahl gemäß der oberen Tabelle festgelegt.

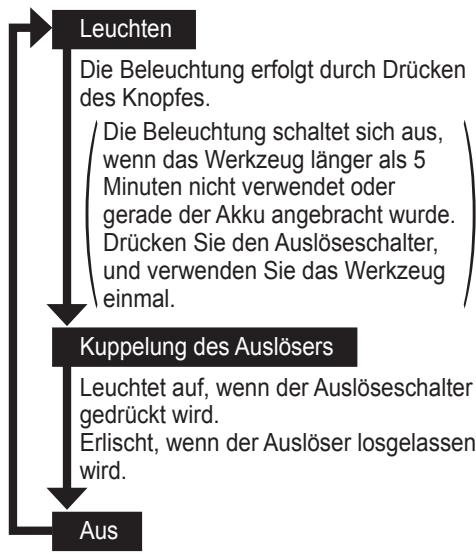

LED-Leuchte

Drucken Sie die Leuchtentaste, und legen Sie die Beleuchtungsbedingung fest.

Die Leuchte braucht nur einen sehr geringen Strom und beeinträchtigt[weder die Leistung noch die Akkukapazität.

VORSICHT:

Die eingebaute LED-Leuchte ist für kurzzeitige Beleuchtung eines kleinen Arbeitsbereichs ausgelegt.

• Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist.

VORSICHT: SEHEN SIE NICT IN DEN STRAHL.

Die Verwendung von Bedienelementen, Ein-stellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen.

Akkustandsanzeige

Drucken Sie den Akkustandsanzeigeknopf. Die Akkustandsanzeige zeigt den Akkustand durch Drucken des Knopfes in drei Stufen an.

HINWEIS:

Auf der Anzeige erscheint in folgenden Fällen nicht der Akkustand, auch wenn der Knopf gedrückt wird.

Die Basiseinheit ist ausgeschaltet.
- Der Akku wurde gerade angebracht.
Die Basiseinheit oder der Akkustandsanzeigeknopf wurde ca. fünf Minuten lang nicht betrieben bzw. betätig.

Drucken Sie den Akkustandsanzeigeknopf erneut, nachdem Sie den Auslöseschalter gedrückt haben.

• Wenn die Akkutemperatur sehr hoch ist, stoppen Sie den Vorgang, und warten Sie, bis die Akkutemperatur wieder niedrig ist.

Anzeige		Akkustatus
	3 Lampen leuchten	Genug aufgeladen
	2 Lampen leuchten	Ca. 60 % verblei-ben
	1 Lampe leuchtet	Der Akkustand ist niedrig. Baldige Aufla-dung erforderlich.
	3 Lampen blinke	Leer Sofortige Aufla-dung erforderlich.

Die Akkustandsanzeige dient nur als Richtlinie. Die Anzeige kann sich durch Akkuzustand oder Umgebungstemperaturändern.

Übermaßiges (vollständiges) Entla-den von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermaßiges Entladen des Akkus verhindert.

Bitverriegelungsfunktion

1. Wenn der Auslöseschalter bei eingesetztem Schraubendreherbit ausgerückt ist, kann das Werkzeug wie ein manueller Schraubendreher verwendet werden (bis 22,6 N·m, 230 kgf·cm, 199 in·lbs). Es kann etwas Spiel im Futter vorhanden sein, was jeder keine Funktionstörung ist.
2. These Funktion ist practisch, um Schrauben anzuziehen, die ein hoheres Drehmoment als das maximale Drehmoment des Schraubers benötigen (Position an der Kupplung), um die Festigkeit einer Schraube zu überprüfen oder um eine sehr fest angezogene Schraube zu losen.

Ändern der Befestigungssite des Riemenhakens [Fig.8]

Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Entfernen des Hakens

(1) Entfernen Sie die Schraube.
(2) Ziehen Sie den Haken hers.

1. Befestigen des Hakens auf der anderen Seite

(1) Führn Sie den Haken auf der anderen Seite ein.
(2) Ziehen Sie die Schraube gut fest.

WARNING!

• Unbedingt den Riemenhaken am Hauptgerät sichere befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken losen und das Hauptgerät herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.
• Den Riemenhaken unbedingt sicher und gut am Görtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrucht. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn Sie das Werkzeug mit dem Gürtelhaken an den Hüftgürtel hangen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an.

Warnfunktion

(1) Übertemperatur-Warning

Aus (normaler Betrieb)

Leuchten: Überhitzung (motor)

Blinken: Überhitzung (akku)

Zeigt an, dass der Betrieb wegen Motoroder Akkuüberhitzung

Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden.

• Bei einer Motor-oder Akkuüberhitzung sprecht die Schutzschaltung an, um den Betrieb des Motors bzw. Des Akkus zu unterbrenen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion.
• Falls die Überhitzungs-Schutzfunktion aktiviert wird,{lassen Sie das Tool grundlich abkühlen (mindestens 30 Minuten).Das Tool ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Verwenden Sie das Tool so, dass die Überhitzungs-Schutzfunktion nicht wiederholt aktiviert wird.
• Falls das Werkzeug kontinuierlich unter starker Belastung oder bei hoher Umgebungstemperatur im Sommer verwendet wird, kann die Überhitzungs-Schutzfunktion ofters anspruchen.
• Falls das Werkzeug bei niedriger Umgebungsstermeratur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an. Infolge der Arbeitsbedingungen und anderer Faktoren nimmt die Leistung des EY9L42 bei einer Temperatur von 10^ und darüber stark ab.

(2) Akkuladungs-Warning

Eine Lampe blinkt

Wird die Maschine während des Betriebs einer plottlichen Last ausgesetzt, die Blockieren des Motors verursacht, kann der Tiefentladungs-Schutzsensor ausgelost werden, so dass eventuell die Akkuladungs-Warnlampe blinkt. Die Lampe hört auf zu blinken, sobald die Ursache der Motorblockierung behoben und der Ausloser betätig wird.

(3) Überlast-Warnung

Wird die Maschine während des Betriebs einer plottlichen Last ausgesetzt, die eine Motorblockierung verursacht, kann der Überstrom-Schutzsensor ausgelost wird, sodass eventuell die Akkuladungs-Warnlampe aufleucht et und blinkt. (Die Unterseite leuchtet auf, und die Mitte und die Oberseite blinken.) Die Lampe hort auf zu leuchten und blinken, sobald die Ursache der Motorblockierung behoben und der Ausloser betagt wird.

[Akku]

Für richtigen Gebrauch des Akkus [Fig.9]

• Der Akku hat nur eine begrenzte Lebensdauer.
  Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.
• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüfung des Arbeitsplatzes.

Für den sicheren Gebrauch

• Der Akku ist aus Sicherheitsgründen so entworfen, dass er in zwei Schritten eingesetzt werden muss. Vergewissem Sie sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in die Haupteinheit eingesetzt ist.

DE

• Wenn der Akku beim Einschalten der Maschine nicht fest angeschlossen ist,blinken die Überhitzungs-Warnlampe und die Warnlampe für niedrige Akkuladung, um anzuzeigen, dass ein{sicherer Betrieb nicht möglich ist und das Hauptteil sich nicht wie üblich dreht. Schließen Sie den Akku so an das Hauptteil der Maschine an,dass das rote oder gelbe Schild verschwindet.

[Ladegerät]

Laden

VORSICHT:

1) Falls die Temperatur des Akkus unter etwa -10^ abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhufen.
2) Der Umgebungstemperaturbereich liegt zwischen 0^ und 40^ . Wenn der Akku bei einer Akkutemperatur unter 0^ benutzt wird, Funktioniert die Maschine möglichereise nicht einwandfrei.
3) Verwenden Sie das Ladegerät bei Temperaturen zwischen 0^ und 40^ . Die Temperatur während des Ladevorgangs sollte in etwa der Temperatur des Akkus selbst entsprechen. (Die Temperaturabweichung zwischen Akku und der Ladeumgebung sollte nicht mehr als 15^ betragen.)
4) Wenn ein kalter Akku (von etwa 0^ oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sieihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
5) Den Akku abkühlen setzen, wenn er mehr als 2 × hintereinander aufgeladen wurde.
6) Stecken Sie ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzhalten oder bei anderen Gelegenheiten.
7) Trennen Sie das Ladegerät vom Strom-netz, wenn es nicht benutzt wird.

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen.
Laden Sie davon den Akku vor Gebrauch auf.

Ladevorgang

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführ den Steckers in die Netzsteckdose kann es zu Funkenbildungkommen. Dies stellt jedoch kein Sicherheitsrisiko dar.

1. Setzen Sie den Akku fest in das Ladegerät ein.

1 Die Ausrichtmarkierungen ausrichten, und den Akku in das Dock des Ladegerates einsetzen.

HINWEIS:

Nicht auf allen Akkus ist eine Ausrichtungsmarkierung (Q) zu sehen (auf Seite 2).
2 In Pfeilrichtung nach vorn schie ben. [Fig.10]
3. Wahrend des Ladens leuchtet die Ladekontrollampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.
- Das Laden beginnnt nicht, solange der Akku noch heiß ist (wie z. B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnnt dann automatisch.
4. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
5. Wenn der Ladevorgang beendet ist, erlischt die grüne Ladekontrolllampe.
6. Falls die Akkutemperatur 0^ oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit. Selfst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.
7. Wenden Sie sich an einen Vertragshandler, falls die Ladekontrollampe (grün) nicht erlischt.
8. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten erlischt die grüne Ladekontroll-lampe.
9. Entfernen Sie den Akku, während der Akku-Entriebungsknopf nach oben gehalten wird. [Fig.10]

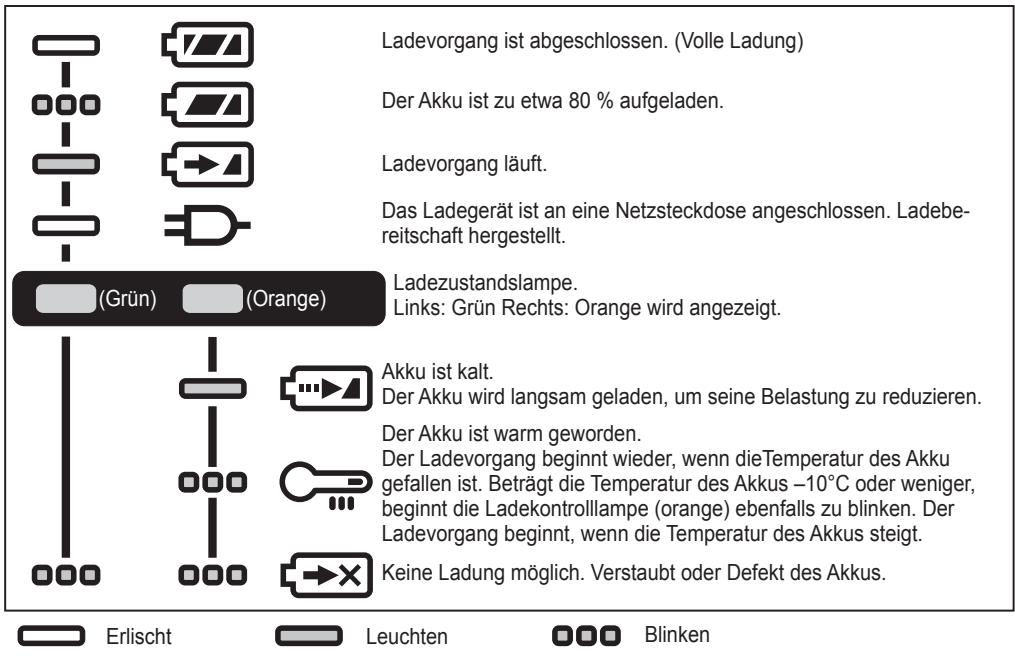

ANZEIGELAMPEN

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihr dem Land vorhanden ist.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzungsbung und den Richtlinien 2012/19/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen,HELPen Sie dazu, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäß Abfallbehandlung auftreten konnen.

Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfalls Strafgelder verhängt werden.

DE

[Für Geschäftskunden in der Europäischen Union]

Bitte treten Sie mit ihrem Handler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchen. Er halt weitere Informationen für sie bereit.

[Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union]

Dieses Symbol ist nur in der Euro- ±bp aischen Union gültig.itte treten Sie mit ihrer Gemeindeverwaltung oder Ihr hem Handler in Kontakt, wenn Sie theseus Produkt entsorgen mochten, und Fragen Si nach einer Entsorgungsmoglichkeit.

V. WARTUNG

• Das Gerät nur mit einem trockenen, weichen Lappen abwischen.
  Verwenden Sie zum Reinigen keine feuchten Lappen oder fluchtige Lösungsmittel wie Farbverdünner oder Benzin.
• Falls Wasser in das Werkzeug oder den Akku eindringt, setzen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfern Sie sorgfältig jeglichen Staub oder Eisenfeilspane, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie die{nachste autorisierte Kundendienstelle.

VI. ZUBEHÖR

Verwenden Sie nur für die Futtergroße passende Bits.

VII. ANHANG

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modelln.r.		EY74A2
Motorspannung		14,4 V DC	18 V DC
Schrauben eindre-hen	Maschinenschraube	M5
	Holzschraube	Φ 6,8 mm	Φ 8 mm
Bohren	Selbstbohrende Schraube	Φ 6 mm
	Für Holz	Φ 35 mm	Φ 38 mm
	Für Metall	Φ 13 mm

ZUSATZ ZUR GARANTIE

• Ausfall und Schaden durch dauernde Benutzung über lange Zeit (z.B.: Fabriksarbeit am Montagefließband usw.) sind nicht von der Garantie abgedeckt.
• Falls Wasser in das Werkzeug oder den Akku eindringt, setzen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfern Sie sorgfältig jeglichen Staub oder Eisenfeilspane, die sich im Werkzeug angesammelt haben. Sollen Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie die{nachste autorisierte Kundendienstelle.

VIII. TECHNISCHE DATEN

HINWEIS: Gewichtsanzeige

1 kg oder mehr:

Unter 1 kg:

angezeigt in 0,05kg

angezeigt in 0,01kg

HAUPTGERÄT

Modelln.r.		EY74A2
Motorspannung		14,4 V DC	18 V DC
Leerlaufdreh- zahl	Niedrig	30 – 400 min-1(U/min)	30 – 470 min-1(U/min)
	Hoch	70 – 1350 min-1(U/min)	70 – 1580 min-1(U/min)
Futterkapazität		Φ 1,5 mm – Φ 13 mm
Kupplungsdrehmoment		Ca. 0,5 N·m – 4,4 N·m
Gesamtlänge		178 mm
Gewicht	Mit Akku: EY9L45	1,90 kg	—
	Mit Akku: EY9L47	1,70 kg	—
	Mit Akku: EY9L51	—	2,05 kg
	Mit Akku: EY9L52	—	1,80 kg
	Mit Akku: EY9L53	—	1,80 kg
	Mit Akku: EY9L54	—	2,05 kg
Geräusche, Vibration		Siehe beiliegenden Datenblatt

DE

VIII. SPECIFICHE TECNICHE

VIII. TECHNISCHE GEGEVENS

II. LISÄTURVAOHJEITA

TÄRKEÄ HUOMAUTUS: ÄLÄ KATSO SÄTEESEEN.

ÖNERİLEN MAKŞİMUM KAPASİTELER

Model No.		EY74A2
Motor voltajı		14,4 V DC	18 V DC
Vidalama ilelernleri	Makine vidası	M5
	Ahşap vida	Φ 6,8 mm	Φ 8 mm
Delme	Kendiliğinden delgili vida	Φ 6 mm
	Ahşap icin	Φ 35 mm	Φ 38 mm
	Metal icin	Φ 13 mm

GARANTI DESTEGI

VIII. DANE TECHNICZNE
