EY74A2 - Herramienta eléctrica PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro atornillador inalámbrico
Marca	Panasonic
Modelo	EY74A2
Tensión nominal	14,4 V / 18 V CC (según batería)
Velocidad en vacío (baja)	30 - 400 min⁻¹ (14,4 V) / 30 - 470 min⁻¹ (18 V)
Velocidad en vacío (alta)	70 - 1350 min⁻¹ (14,4 V) / 70 - 1580 min⁻¹ (18 V)
Capacidad de perforación (madera)	35 mm (14,4 V) / 38 mm (18 V)
Capacidad de perforación (metal)	13 mm
Capacidad de atornillado (tornillos para madera)	6,8 mm (14,4 V) / 8 mm (18 V)
Capacidad del portabrocas	1,5 mm - 13 mm
Par de apriete (máx)	22,6 N·m (en modo manual)
Número de ajustes de embrague	18 posiciones + modo perforación
Longitud total	178 mm
Peso (con batería EY9L51)	2,05 kg (18 V)
Peso (con batería EY9L45)	1,90 kg (14,4 V)
Alimentación	Batería de iones de litio recargable Panasonic (compatible serie EY9L)
Tipo de batería	Li-ion (14,4 V o 18 V)
Temperatura de carga	0 °C a 40 °C
Funciones principales	Perforación, atornillado, embrague ajustable, variador de velocidad, iluminación LED, indicador de carga de batería, función destornillador manual
Mantenimiento y limpieza	Limpiar con un paño seco; no usar agua, disolvente ni producto volátil; retirar polvo y virutas del interior
Elementos de seguridad	Freno del motor, bloqueo del interruptor, protección contra sobrecalentamiento y sobreintensidad, detector de descarga excesiva de la batería
Piezas de repuesto y reparabilidad	Baterías y cargadores disponibles; reparación por centro autorizado; gancho de cinturón reversible
Información general	La garantía no cubre el uso intensivo prolongado; respetar la normativa RAEE para el reciclaje

Preguntas frecuentes - EY74A2 PANASONIC

¿Cuál es la tensión del aparato?

El aparato funciona con baterías de 14,4 V o 18 V según el modelo de batería utilizado.

¿Cómo ajustar el par de apriete?

Gire el anillo de ajuste del embrague a una de las 18 posiciones o al símbolo de perforación. Aumente el número para un par más alto.

¿Puedo usar la herramienta como destornillador manual?

Sí, gracias a la función de bloqueo de broca, puede apretar o aflojar tornillos manualmente hasta 22,6 N·m sin accionar el gatillo.

¿Cómo cargar la batería?

Alinee las marcas de la batería con las del cargador, deslícelo hasta que haga clic. La luz verde se enciende durante la carga y se apaga cuando está completa. La carga completa toma aproximadamente 1 hora.

¿Qué hacer si la batería no se carga?

Verifique que la batería no esté demasiado caliente: la luz naranja parpadea mientras espera el enfriamiento. Si el problema persiste, contacte con un servicio autorizado.

¿Cómo invertir el sentido de giro?

Accione la palanca de inversión situada encima del gatillo. Nunca la manipule mientras la broca aún está girando.

¿Qué mantenimiento regular es necesario?

Limpie la herramienta con un paño seco. Retire regularmente el polvo y las virutas del interior. No use agua ni disolventes.

La herramienta se detiene durante el uso, ¿qué hacer?

Esto puede deberse a un sobrecalentamiento del motor o la batería. Deje enfriar al menos 30 minutos. Si la luz de sobrecalentamiento parpadea, espere hasta que se apague.

¿Puedo usar baterías de otras marcas?

No, use solo baterías Panasonic diseñadas para esta herramienta. El uso de baterías no conformes puede provocar daños o accidentes.

¿Cómo reciclar la batería al final de su vida útil?

No deseche la batería en la basura doméstica. Llévela a un punto de recogida autorizado de acuerdo con la directiva 2006/66/CE.

MANUAL DE USUARIO EY74A2 PANASONIC

Destornillador y taladro sin cables

Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guárdelo para poder consultarlo en el futuro. Lea estas instrucciones de funcionamiento antes de usarlo y consérvelas para futuras consultas.

NOTA: No todas las baterías muestran la marca de alineación (Q).

Marcas de alineación

Marcas de alineación

Marcas de alineación

Marcas de alineación

Marcas de alineación

Marcas de alineación

Marcas de alineación

Marcas de alineación

Marcas de alineación

Botón

Botón

Botón

Botón

Botón

Botón

Botón

Botón de liberación

Botón

Botón

Botón

Botón

Botón

Botón

Fijación

Montaje

Conexión

Conexión

Fijación

Acoplamiento

Colocación

Montaje

Montaje

Fijación

Inserción

Montaje

Colocación

Conexión

Extracción

Extracción

Extracción

Extracción

Extracción

Desacoplamiento

Extracción

Aflojamiento

Desmontaje

Extracción

Extracción

Extracción

Extracción

Extracción

[Fig.5]

Adelante

Derecha

Rotación en sentido normal

Adelante

Derecha

Avance

Forlaens

Framåt

Forover

Eteenpain

ileri

Prawo

Dopredu

Jobbra

Bloqueo del interruptor

Bloqueo del interruptor

Bloqueo del

interruptor

Bloqueo del interruptor

Posición de bloqueo

Bloqueo del interruptor

Omskifterlas

Last lage

Bryterlas

Kytkinlukko

Anahtar kiliti

Botón de liberación de batería

Marcas de alineación

Flugtemaerker

Anpassningsmögen

Opprettingsmerke

Sovitusmerkit

Hizalama işaretleri

Znaczniki

Rovnací značky

Fijación

Fijación

Conexión

Conexión

Fijación

Acoplamiento

Fijación

Montaje

Montaje

Fijación

Montaje

Montaje

Montaje

Conexión

Extracción

Extracción

Extracción

Extracción

Extracción

Desacoplamiento

Extracción

Extracción

Desmontaje

Extracción

Extracción

Extracción

Extracción

Extracción

Acceso: sobrecalentamiento (motor)

Manual de instrucciones original: Inglés. Traducción del manual de instrucciones original: Otros idiomas.

Lea el folleto de las "Instrucciones de seguridad" y lo que se describe a continuación, antes del uso.

I. USO PREVISTO

Estas herramientas se pueden usar para apretar tornillos en el modo de acoplamiento y para perforar orificios en madera y metal en el modo taladro.

II. REGLAS DE SEGURIDAD ADICIONALES

1) Si la broca se atasca, desconecte inmediatamente el disparador para evitar una sobrecarga que pudiera dañar la batería o el motor. Utilice la marcha atrás para aflojar las brocas atascadas. 2) NO utilice la palanca de avance/marcha atrás cuando está activado el interruptor principal. La batería se descargará rápidamente y la unidad puede dañarse. 3) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es normal. NO cargue la batería durante largos periodos de tiempo. 4) No fuerce la herramienta manteniendo parcialmente presionado el disparador de control de velocidad (modo de control de velocidad) para parar el motor. 5) Para prevenir lesiones durante el uso, sujete la herramienta con firmeza en todo momento, y no la agite alrededor. 6) Asegúrese de que no haya tuberías ocultas de gas o agua ni cables eléctricos en el área en la que va a trabajar. Si entra en contacto con tuberías ocultas o cables, podría recibir descargas eléctricas o causar fugas de agua o gas. 7) Asegúrese de agarrar con firmeza el objeto sobre el que está trabajando. 8) Compruebe si hay piezas dañadas.

• Antes de poner a funcionar el aparato, compruebe detenidamente si la cubierta protectora u otras piezas presentan daños.
• Compruebe y asegúrese de que la herramienta y todos sus sistemas están operando como es debido.
• Compruebe el ajuste de todas las piezas móviles, y compruebe todas las piezas fijas para asegurarse de que están bien ajustadas y no presentan daños.

Compruebe todas las piezas de la herramienta en busca de un funcionamiento anómalo.

9) A la hora de reparar la cubierta protectora u otras piezas, siga las instrucciones del manual de usuario. En los casos en los que el manual no contenga las instrucciones correspondientes, lleve la herramienta a la tienda para que se la reparen. 10) Si la herramienta se calienta demasiado durante su uso, llévela al servicio de reparaciones. 11) Para evitar posibles lesiones, mantenga la cara y las manos alejadas de la broca y de las virutas. 12) No use guantes al operar la herramienta, porque podrían engancharse en el taladro y causar lesiones. 13) Los terminales de la batería, las virutas de los tornillos, y los accesorios de la herramienta, tales como las brocas, estarán muy calientes justo después de su operación. No los toque, porque corre el riesgo de quemarse.

Símbolo	Significado
V	Voltios
---	Corrente continua
n0	Velocidad sin energia
... min-1	Revoluciónes o reciprocaciones por minuto
Ah	Capacidad electrónica del bloque de bateria
< img src="">	Rotación solamente
< img src="">	Lea el manual de instrucciones antes de utiliser.
< img src="">	Sólo para uso en interiores.

ADVERTENCIA:

• Solamente use paquetes de baterías Panasonic que están diseñados para uso con esta herramienta recargable.
• Panasonic no se responsabiliza de los daños o accidentes causados por el uso de una batería reciclada o falsificada.
• No elimine el paquete de baterías en el fuego, ni lo exponga al calor excesivo.
• No permita que los objetos metálicos toquen los terminales del paquete de baterías.
• No transporte ni almacene el paquete de baterías en el mismo contenedor que clavos u otros objetos metálicos similares.
• No cargue el paquete de baterías en un lugar a alta temperatura, como por ejemplo cerca de una fuente de fuego o bajo la luz solar directa. De otra manera, la batería podrá sobrecalentarse, encenderse o explotar.
• Después de extraer el paquete de baterías de la herramienta o el cargador, siempre reinstale la cubierta del paquete. De otra manera, los contactos de la batería podrían ser cortados, causando el riesgo de fuego.
• Cuando el paquete de pilas se deteriore, reemplácelo con uno nuevo. El uso continuo de un paquete de pilas dañado puede ser causa de la generación de calor, ignición o rotura de batería.
• Para prevenir fugas, recalentamientos, humos, incendios y reventones, siga estas instrucciones a la hora de manejar sus herramientas eléctricas recargables (cuerpo de la herramienta/batería/cargador).
• No deje que el polvo o los desechos de los materiales caigan sobre la batería.
• Antes de guardarla, quite el polvo y los desechos de los materiales de la batería y, si la guarda en la caja de la herramienta, colóquela en un lugar que no esté en contacto con objetos metálicos (tornillos, clavos, etc.).
• No maneje las herramientas eléctricas recargables de la misma forma. (Existe el riesgo de que se produzcan humos, incendios y reventones)
• Usar o depositar en lugares expuestos a la lluvia o la humedad
• Usar bajo el agua

III. MONTAJE

Colocación o extracción de la broca. NOTA:

Al poner o extraer una broca o cubo, desconecte la batería de la herramienta o coloque el interruptor en la posición central (bloqueo de interruptor).

Esta herramienta está equipada con un portabrocas de taladro sin llave.

1. Colocación

Inserte la broca y gire el collar de bloqueo en sentido horario (visto desde adelante) para apretar firmemente hasta que se oigan chasquidos.[Fig.1]

1. Desmontaje

Gire el collar de bloqueo en sentido antihorario (visto desde adelante) y desmonte la broca.[Fig.2]

NOTA:

Si hay un juego excesivo en el portabrocas, asegure el taladro en su lugar, abra las garras del portabrocas girando el collar de bloqueo, y apriete el tornillo (tornillo de rosca a izquierdas) con un destornillador girando en sentido antihorario (visto desde delante). [Fig.3]

Colocación y extracción de la batería

1. Para acoplar la batería: [Fig.4 → ] Alinee las marcas de alineación resultadas y acople el paquete de baterías. Deslice la batería hasta que se bloquee en su posición.
2. Para extraer la batería: [Fig.4]

Presione el botón y deslice el paquete de baterías hacia delante.

IV. FUNCIONAMIENTO

ADVERTENCIA!

• No respire el humo emitido por la herramienta o el paquete de baterías, ya que podrá ser nocivo.

[Cuerpo principal]

PRECAUCIÓN

• Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor).

NOTA:

Tenga cuidado de que ningún objeto entre en contacto con el disparador de la herramienta. Si algún objeto entra en contacto con el disparador de la herramienta, incluso mientras la palanca de avance/inversión esté en la posición central (bloqueo), puede que una pequeña cantidad de corriente eléctrica siga fluyendo, lo que puede causar una descarga excesiva de la batería y el subsiguiente fallo de la batería.

ES

Funcionamiento del interruptor y de la palanca de avance/marcha atrás [Fig.5]

1. Empuje la palanca para que se produzca una rotación de avance o inversión. Compruebe la dirección de la palanca antes del uso.
2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta con lentitud.
3. La velocidad aumenta al presionar el disparador. La herramienta se detiene inmediatamente al soltar el disparador.
4. Cuando haya acabado con el área, bloquee el disparador colocando la palanca en la posición central.

NOTA:

Cuando el freno funciona, puede escucharse un sonido de frenado. Esto es normal.

PRECAUCIÓN:

Cuando se opera la herramienta tirando del disparador, puede que se genere un intervalo momentáneamente antes de iniciarse la rotación. Esto no es señal de un mal funcionamiento.

• Este intervalo ocurre cuando se inicia el sistema de circuitos de la herramienta cuando se tira del disparador por primera vez después de instalar un paquete de batería o después de que la herramienta no ha sido usada por al menos 1 minuto (o al menos 5 horas desde que el LED está encendido). La rotación se inicia sin ningún intervalo durante segundas y subsiguientes operaciones.

PRECAUCIÓN:

Para impedir que se produzcan daños, no utilice la unidad de palanca de avance/marcha atrás; la broca se detiene del todo.

Ajuste de torsión del embrague

Ajuste la torsión a uno de los 18 ajustes de embrague o a la posición “taladro”.

PRECAUCIÓN:

Realice el ajuste del embrague en esta hora [Fig.6] antes de usar. Si no puede colocarse el mango de embrague en el modo "taladro" después de utilizar el taladro con la función de embrague, coloque el mango de embrague en la posición 1 y cuando el embrague durante un segundo.

Selección de velocidad

Elija una alta o baja velocidad de acuerdo al uso. [Fig. 7]

A medida que aumenta la fuerza de presión del disparador de control de velocidad variable, mayor es la velocidad.

PRECAUCIÓN:

• Inspeccione el interruptor selector de velocidad antes de utilizar.
• Utilice a baja velocidad cuando necesite una alta torsión durante el funcionamiento (el uso a alta velocidad cuando se necesita una alta torsión puede provocar una avería del motor).
• Para evitar un aumento excesivo de temperatura de la superficie de la herramienta, no haga funcionar la herramienta continuamente utilizando dos o más baterías. Es necesario que la herramienta tenga un tiempo de enfriamiento antes de poder cambiar por otra batería.
• No cierre los orificios de ventilación en los lados del cuerpo durante el funcionamiento. De lo contrario, se ve afectado adversamente el funcionamiento de la máquina y se produce una avería.
• No manche la herramienta (motor). Esto puede dañar la unidad.
• Utilice la herramienta de tal forma que se evite que el aire que sale por los orificios de ventilación del cuerpo sople directamente sobre su piel. De lo contrario, puede quemarse.

Función de control de la velocidad

Ajuste de la velocidad máxima.

1. Presione el botón de ajuste de la velocidad y seleccione una velocidad. La velocidad cambia a H, M, L y OFF (la luz se apaga) por ese orden.
2. Seleccione OFF para soltarlo.

Pantalla	Modo bajo	Modo alto
H	Aprox. 300 min-1(rpm)	Aprox. 1000 min-1(rpm)
M	Aprox. 200 min-1(rpm)	Aprox. 670 min-1(rpm)
L	Aprox. 150 min-1(rpm)	Aprox. 500 min-1(rpm)
OFF	Velocidad normal 18 V Aprox. 470 min-1(rpm) 14,4 V Aprox. 400 min-1(rpm)	Velocidad normal 18 V Aprox. 1580 min-1(rpm) 14,4 V Aprox. 1350 min-1(rpm)

• Ajuste predeterminado: OFF
• En este ajuste, la velocidad es la misma tanto en 18V como en 14,4V .
• Si se elige un modo alto, la velocidad se ajusta conforme a la tabla de arriba.

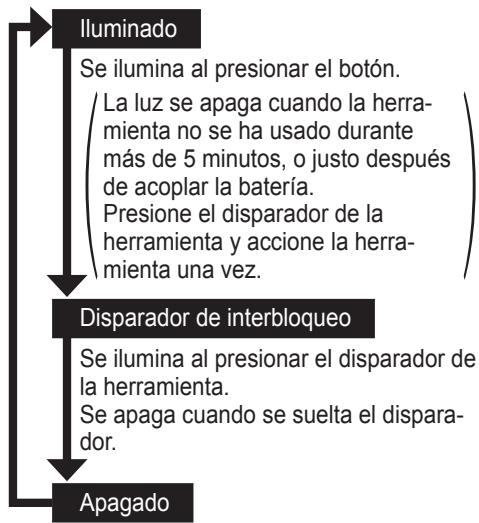

Luz indicadora

Presione el botón de luz y ajuste la iluminación.

La luz se enciende con muy poca corriente y no afecta adversamente el funcionamiento de la herramienta ni la calidad de la batería.

PRECAUCIÓN:

• La luz LED integrada se ha diseñado para iluminar la pequeña área de trabajo temporalmente.
• No lo utilice en lugar de una linterna normal ya que no tiene suficiente brillo.

PRECAUCIÓN: NO MIRE FIJAMENTE EL HAZ DE LUZ.

El uso de controles o ajustes o la realización de otros procedimientos que no sean los especificados pueden producir una exposición a radiación peligrosa.

Indicador de nivel de la batería

Presione el botón de nivel de la batería. El indicador de nivel de la batería muestra la carga de la batería en tres niveles mientras se presiona el botón.

NOTA:

El indicador no muestra el nivel de la batería cuando se presiona el botón en los siguientes casos.

• La unidad principal está apagada.
• Justo después de acoplar la batería
• La unidad principal o el botón de nivel de la batería no se ha activado durante unos cinco minutos.

Presione de nuevo el botón de nivel de la batería cuando de presionar el disparador de la herramienta. - Si la temperatura de la batería es elevada, detenga el funcionamiento y espere a que baje.

Indicador		Estado de la bateria
3 luces iluminadas		Carga suficiente
2 luces iluminadas		Aprox. queda un 60% dearga
Una luz iluminada		El nivel de la batería es bajo. Necesitará cargarse antes
3 luces parpadean-do		Vacia Necesita cargar-se inmediamente

La indicación del nivel de la batería es sólo una guía.

La indicación puede cambiar debido al estado de la batería o a la temperatura ambiente.

Una descarga excesiva (completa) de las baterías de Li-ón acorta dramáticamente su vida de servicio. El destornillador contiene una función de protección de batería diseñada para evitar una descarga excesiva de la batería.

Función de bloqueo de broca

1. Con el disparador de la herramienta sin accionar y una broca de destornillador acoplada, la herramienta puede utilizarse como un destornillador manual (de hasta 22,6 N·m, 230 kgf·cm, 199 pulg·lbs). Habrá una ligera holgura en el portabrocas, pero no se trata de un defecto. 2. Esta prestación es muy útil para apretar tornillos que requieran más par motor que el par motor máximo del aparato (posición del embrague), para confirmar el apriete de un tornillo, o para sostener un tornillo extremadamente apretado.

Cambio del lugar de ubicación del gancho de cinturón [Fig.8]

El gancho de cinturón puede acoplarse en cualquier lado de la unidad.

1. Cómo SACAR el gancho

(1) Extraiga el tornillo. (2) Retire el gancho.

1. Cómo acoplar el gancho al costado

(1) Inserte el gancho en el costado. (2) Apriete completamente el tornillo hasta que quede bien fijado.

¡ADVERTENCIA!

• Asegúrese de acoplar bien el gancho del cinturón a la unidad principal apretando bien el tornillo. Cuando el gancho del cinturón no está firmemente acoplado a la unidad principal, puede soltarse, y la unidad principal puede caerse, lo que podría ocasionar un accidente o heridas.
• Verifique periódicamente que el tornillo está apretado. Si está flojo, apriételo firmemente.
• Asegúrese de acoplar el gancho del cinturón firmemente y bien ajustado en un cinturón de cintura u otros. Tenga cuidado de que la unidad no se deslice fuera del cinturón, lo cual podría ocasionar un accidente o heridas.
• Cuando se sostiene la unidad principal mediante un gancho de cinturón, evite saltar o correr con ella. Si lo hiciera, podría deslizarse el gancho y podría caerse la unidad principal, lo cual podría ocasionar un accidente o heridas.
• Cuando la unidad se engancha al cinturón de la cintura mediante el gancho de cinturón, no acople otra broca que las brocas del destornillador a la unidad. Un objeto de borde afilado, como una BROCA, puede causar heridas o un accidente.

Función de advertencia

(1) Advertencia de recalentamiento

Apagado (funcionamiento normal)

Iluminado: Sobrecalentamiento (motor)

Indica que se detuvo el funcionamiento por un sobrecalentamiento de la batería o el motor.

Para proteger el motor o la batería, asegúrese de observar lo siguiente cuando efectúe esta operación.

• Si el motor o la batería se calientan, se activa la función de protección y el motor o la batería deja de funcionar. La lámpara de advertencia de sobrecalentamiento en el panel de control se ilumina o destella cuando esta característica está activada.
• Si se activa la función de protección de sobrecalentamiento, espere hasta que la herramienta se haya enfriado completamente (por lo menos 30 minutos). La herramienta está lista para usar cuando se apaga la luz de advertencia de sobrecalentamiento.
• Evite utilizar la herramienta de tal forma que la función de protección de sobrecalentamiento se active repetidamente.
• Si la herramienta funciona continuamente bajo condiciones de energía o si se usa en condiciones de alta temperatura (tal como durante el verano), la protección contra sobrecalentamiento puede activarse frecuentemente.
• Si la herramienta se usa en condiciones de temperatura fría (tal como durante el invierno) o si se detiene con frecuencia durante el uso, la protección contra sobrecalentamiento quizás no se active.

El funcionamiento de la EY9L42 se deteriorará mucho por debajo de los 10 °C bajo las condiciones de trabajo y a otros factores.

(2) Advertencia de reducción de voltaje

Una luz parpadeando

Si la herramienta está sujeta a una energía repentina durante su uso que cause que el motor se bloquee, puede que se dispare el sensor de prevención de sobrecarga, y la lámpara de advertencia de batería baja puede parpadear. La lámpara parará de parpadear una vez que se aborde la causa del bloqueo del motor y se dispare el ciclo.

(3) Advertencia de sobrecarga

Si la herramienta está sujeta a una energía repentina durante su uso que cause que el motor se bloquee, puede que se dispare el sensor de prevención de sobreintensidad, y la lámpara de advertencia de reducción del voltaje puede iluminarse y parpadear. (La parte inferior se ilumina y las partes media y superior parpadean.) La lámpara parará de iluminar y parpadear una vez que se aborde la causa del bloqueo del motor y se conmute cíclicamente el disparador.

[Bloque de pilas]

Para un uso adecuado de la batería [Fig.9]

• Las baterías recargables tienen una vida útil limitada.
• Para una vida óptima de la batería, guarde la batería de Li-ión siguiendo el uso sin energía.
• Cuando haga funcionar con la batería, asegúrese de que el lugar de trabajo esté bien ventilado.

Para un uso más seguro

• La batería está diseñada para conectarse siguiendo dos pasos por motivos de seguridad. Compruebe que la batería está conectada correctamente en la unidad principal antes de utilizar la herramienta.
• Si la batería no ha sido bien conectada, al activar el interruptor parpadearán la lámpara de aviso de sobrecalentamiento y la lámpara de aviso de bajo nivel de carga de batería, para indicar que no es posible un funcionamiento seguro, y la unidad principal no girará con normalidad. Conecte la batería a la unidad de la herramienta hasta que el indicador rojo o amarillo desaparezca.

[Cargador de la batería]

Carga

PRECAUCIÓN:

1) Si la temperatura del paquete de baterías cae aproximadamente por debajo de -10°C (14°F), la carga se detendrá automáticamente para evitar la degradación de la batería.

2) La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C (104°F). Si la batería se usa cuando la temperatura de la batería es inferior a 0°C (32°F), la herramienta puede no funcionar correctamente. 3) Utilice siempre el cargador a una temperatura entre 0°C y 40°C y cargue la batería a una temperatura similar a la de la propia batería. (Procure que no haya una diferencia superior a 15°C entre la temperatura de la batería y la del lugar donde se realiza la carga.) 4) Cuando se vaya a cargar una batería fría (unos 0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. 5) Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva. 6) No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el conector o en ninguna otra ocasión. 7) Desenchufe el cargador cuando no lo use.

NOTA:

Su batería no está totalmente cargada al momento de comprarla. Asegúrese de cargar la batería antes de utilizarla.

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Conecte el paquete de baterías firmemente en el cargador.

1. Alinee las marcas de alineación y coloque la batería en el enchufe del cargador.

NOTA:

No todas las baterías muestran la marca de alineación (Q) (en la página 2).

2. Deslice hacia adelante en el sentido de la flecha. [Fig.10]

1. La luz indicadora de energía permanecerá encendida durante la carga. Cuando haya terminado la carga, se accionará automáticamente un conmutador electrónico interno para impedir la sobrecarga.
2. La carga no se inicia si la batería está caliente (por ejemplo, justo después de haber sido sometida a un gran esfuerzo). La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga no se inicia si el tiempo no ha sucedido.
3. La luz de carga (verde) destellará lentamente cuando la batería se haya cargado a un 80%.
4. Cuando se complete la carga, la luz de carga en verde se apagará.
5. Si la temperatura de la batería es de 0°C o menos, la batería demora más en cargarse completamente que el tiempo de carga normal. Incluso cuando la batería está completamente cargada, tendrá aproximadamente 50% de la carga de una batería totalmente cargada a la temperatura de funcionamiento normal.
6. Si no se enciende la luz (verde) de carga, consulte con un concesionario autorizado.
7. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga en verde se apagará.
8. Extraiga la batería manteniendo levantado el botón de liberación de batería. [Fig.10]

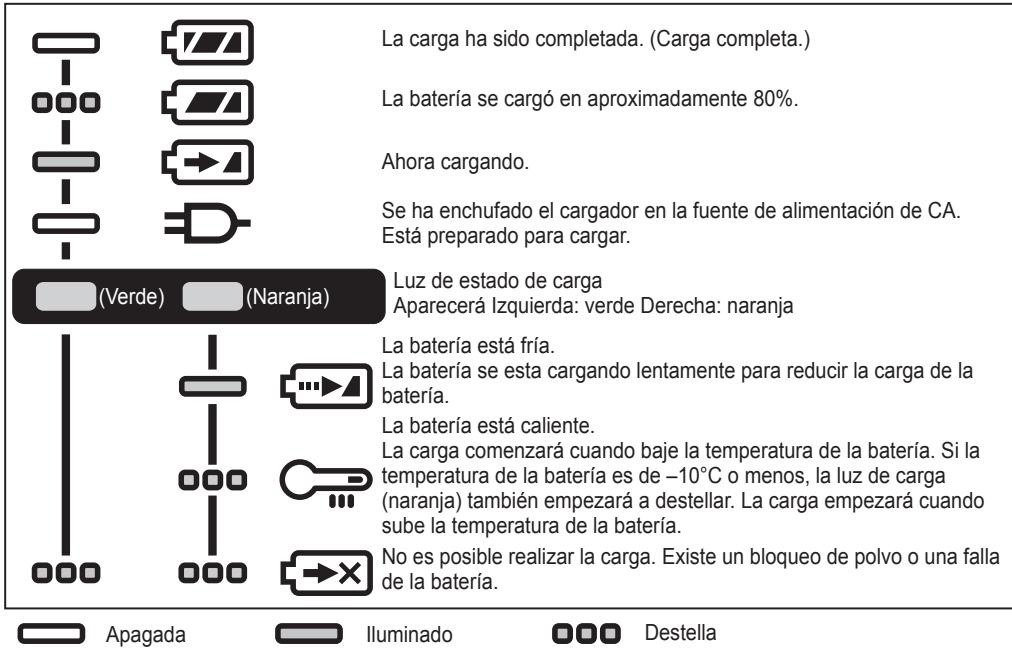

INDICACIÓN DE LA LÁMPARA

Reciclado de la batería

ATENCIÓN:

Para la protección del medio ambiente y reciclado de materiales, asegúrese de que la desecha en un lugar especializado oficialmente, si hay uno en su país.

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observar las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2012/19/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

[Para sistemas empresariales]

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos bajo la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

V. MANTENIMIENTO

• Utilice solo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.
• Para el caso en que el interior de la herramienta o el paquete de pilas estén expuestos al agua, drénelo o séquelo lo antes posible. Retire cuidadosamente cualquier polvo o restos de acero que queden dentro de la herramienta. Si experimenta problemas al utilizar la herramienta, póngase en contacto con su centro de servicio autorizado más cercano.

VI. ACCESORIOS

Utilice solo brocas adecuadas al tamaño del portabrocas.

VII. ANEXO

MÁXIMAS CAPACIDADES RECOMENDADAS

N.° de modelo		EY74A2
Voltaje del motor		14,4 V DC	18 V DC
Apriete de tornillo	Tornillo de máquina	M5
	Tornillo para madera	Φ 6,8 mm	Φ 8 mm
Taladrado	Tornillo autoroscante	Φ 6 mm
	Para madera	Φ 35 mm	Φ 38 mm
	Para metal	Φ 13 mm

INFORMACIÓN ADICIONAL SOBRE LA GARANTÍA

• La rotura y los daños provocados por un uso continuado durante un periodo de tiempo prolongado (por ejemplo, problemas en líneas de montaje de fábricas, etc.) no están cubiertos por la garantía.
• Para el caso en que el interior de la herramienta o el paquete de pilas esté expuesto al agua, drénelo o séquelo lo antes posible. Retire cuidadosamente cualquier polvo o restos de acero que queden dentro de la herramienta. Si experimenta problemas al utilizar la herramienta, póngase en contacto con su centro de servicios autorizado más cercano.

VIII. ESPECIFICACIONES TÉCNICAS

NOTA: Indicación de peso

Mayor que o igual a 1 kg:

Menos de 1 kg:

indicado por 0,05kg

indicado por 0,01 kg.

UNIDAD PRINCIPAL

N.° de modelo		EY74A2
Voltaje del motor		14,4 V DC	18 V DC
Velocidad sinarga	Baja	30 – 400 min-1(rpm)	30 – 470 min-1(rpm)
	Alta	70 – 1350 min-1(rpm)	70 – 1580 min-1(rpm)
Capacidad de broca		Φ 1,5 mm – Φ 13 mm
Torsión de embrague		Aprox. 0,5 N·m – 4,4 N·m
Longitud total		178 mm
Peso	Con batería: EY9L45	1,90 kg	—
	Con batería: EY9L47	1,70 kg	—
	Con batería: EY9L51	—	2,05 kg
	Con batería: EY9L52	—	1,80 kg
	Con batería: EY9L53	—	1,80 kg
	Con batería: EY9L54	—	2,05 kg
Ruido, Vibración		Consulte la hora incluida
