Tipo de producto	Taladro de impacto inalámbrico
Marca	PANASONIC
Modelo	EY-7552
Alimentación	Batería de iones de litio 18 V CC (3,6 V x 10 celdas)
Longitud total	214 mm
Peso (con batería)	2,6 kg
Velocidad en vacío	0 - 1550 min⁻¹
Par máximo	470 N·m
Impactos por minuto	0 - 2400 min⁻¹
Capacidad de apriete (perno estándar)	M12 – M20
Capacidad de apriete (perno de alta resistencia)	M12 – M18
Tipo de batería compatible	EY9L50, EY9L51 (iones de litio)
Cargador compatible	EY0L81, EY0L82
Tiempo de carga (EY9L50 con EY0L81)	Utilizable: 50 min, Completo: 65 min
Tiempo de carga (EY9L51 con EY0L81)	Utilizable: 65 min, Completo: 80 min
Peso del cargador	0,93 kg
Seguridad	Bloqueo del interruptor, protección contra sobrecalentamiento, uso obligatorio de batería Panasonic específica
Mantenimiento	Limpiar con un paño seco y limpio. No usar agua, disolvente ni producto volátil.
Funciones principales	Perforación con impacto, atornillado, rotación adelante/atrás, control de velocidad variable, indicador de nivel de batería, testigo de sobrecalentamiento

Preguntas frecuentes - EY-7552 PANASONIC

¿Qué tipos de pernos puedo apretar con el taladro EY-7552?

Puede apretar pernos estándar de M12 a M20 y pernos de alta resistencia de M12 a M18. Consulte la tabla de capacidades máximas recomendadas en el manual para más detalles.

¿Cómo instalar correctamente la batería?

Alinee las marcas de alineación en la batería y la herramienta, luego deslice la batería hasta que encaje en su lugar. Para retirarla, presione el botón y deslícelo hacia adelante.

¿Qué hacer si se enciende el testigo de sobrecalentamiento?

El testigo indica sobrecalentamiento del motor o de la batería. Detenga inmediatamente la herramienta y déjela enfriar completamente (al menos 30 minutos) antes de volver a usarla. Evite usos prolongados bajo carga pesada.

¿Cómo leer el indicador de nivel de batería?

Presione el botón del nivel de batería. Los indicadores muestran: 3 encendidos = suficientemente cargada, 2 encendidos = aproximadamente 50% restante, 1 encendido = baja, 1 parpadeante = vacía. La indicación es aproximada y puede variar según el estado de la batería.

¿Puedo usar una batería que no sea Panasonic con esta herramienta?

No, use únicamente la batería autónoma Panasonic diseñada para esta herramienta. El uso de una batería reciclada o falsificada puede causar daños o accidentes y anula la garantía.

¿Cómo limpiar la herramienta?

Limpie el aparato con un paño seco y limpio. No use agua, disolvente ni producto de limpieza volátil.

¿Cuáles son los factores que afectan el par de apriete?

El par de apriete está influenciado por el voltaje de la batería, el tiempo de apriete, el diámetro del perno, las condiciones de apriete (superficie, acabado), el juego del casquillo, la presión en el gatillo y el uso de adaptadores.

¿Cómo invertir el sentido de giro?

Use la palanca de inversión adelante/atrás. Empuje la palanca hacia un lado para giro adelante, hacia el otro para giro atrás. Vuelva a colocarla en posición central para bloquear el interruptor.

¿Cuál es la duración de la carga de la batería?

Con el cargador EY0L81: batería EY9L50: 50 min para uso, 65 min para carga completa; batería EY9L51: 65 min para uso, 80 min para carga completa. Los tiempos varían según el modelo de cargador.

¿Qué hacer si la batería no se carga?

Verifique que la batería no esté demasiado caliente (se enfría automáticamente antes de cargar) y que los terminales estén limpios. Si el indicador de carga no parpadea rápidamente en verde después del tiempo estándar, consulte a un distribuidor autorizado.

MANUAL DE USUARIO EY-7552 PANASONIC

Destornillador de impacto inalámbrico

Taladro atornillador de impacto inalámbrico

Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poder consultarlo en el futuro.

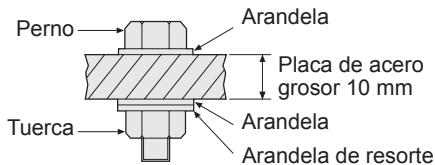

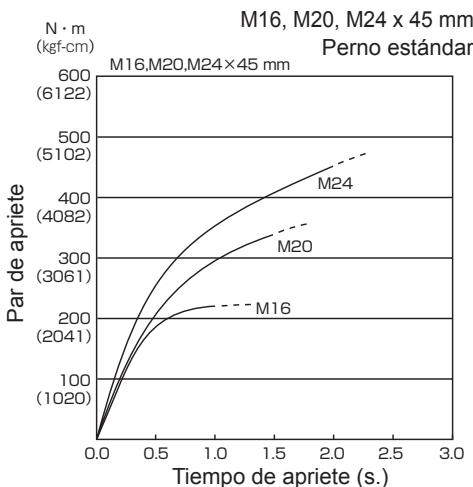

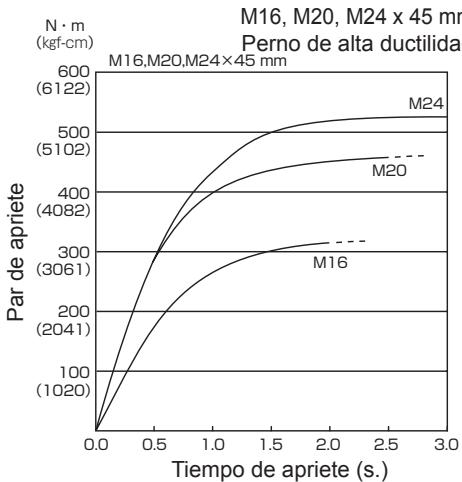

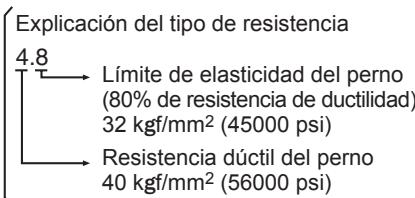

V. PAR DE APRIETE

Acceso: sobrecalentamiento (motor)

Manual de instrucciones original: Inglés. Traducción del manual de instrucciones original: Otros idiomas.

Lea el folleto de las "Instrucciones de seguridad" y lo que se describe a continuación, antes del uso.

I. REGLAS DE SEGURIDAD ADICIONALES

1) Utilice protectores auditivos cuando deba usar la herramienta por periodos prolongados. 2) Tenga en cuenta que esta herramienta está siempre en estado de funcionamiento, ya que no necesita enchufarse a ninguna toma eléctrica. 3) Al taladrar o atornillar en paredes, pisos, etc., puede haber cables eléctricos con corriente. ¡NO TOQUE EL PORTABROCAS RÁPIDO HEXAGONAL NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA! Sujete la herramienta sólo por la empuñadura plástica para evitar sacudidas eléctricas en caso de que atornille o clave algún cable de electricidad.

4) NO utilice la palanca de avance/marcha atrás cuando esté activado el interruptor principal. La batería se descargará rápidamente y la unidad puede dañarse. 5) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es normal.

NO cargue la batería durante largos periodos de tiempo.

6) Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor). 7) No fuerce la herramienta manteniendo parcialmente presionado el disparador de control de velocidad (modo de control de velocidad) para parar el motor.

Símbolo	Significado
V	Voltios
---	Corriente continua
n0	Velocidad sin energia
... min-1	Revoluciones o reciprocaciones por minuto
Ah	Capacidad electrónica del Bloque de batería
	Lea el manual de instrucciones antes de utiliser.
	Sólo para uso en interiores.

ADVERTENCIA:

• Solamente use paquetes de baterías Panasonic que están diseñados para uso con esta herramienta recargable.
• Panasonic no se responsabiliza de los daños o accidentes causados por el uso de una batería reciclada o falsificada.
• No elimine el paquete de baterías en el fuego, ni lo exponga al calor excesivo.
• No entierre clavos ni similares en el paquete de baterías, no lo someta a golpes, no lo desarme, ni intente modificarlo.
• No permita que los objetos metálicos toquen los terminales del paquete de baterías.
• No transporte ni almacene el paquete de baterías en el mismo contenedor que clavos u otros objetos metálicos similares.
• No cargue el paquete de baterías en un lugar a alta temperatura, como por ejemplo cerca de una fuente de fuego o bajo la luz solar directa. De lo contrario, la batería podrá sobrecalentarse, encenderse o explotar.
• Solamente use el cargador dedicado para cargar el paquete de baterías. De lo contrario, la batería podrá filtrarse, sobrecalentarse o explotar.
• Después de extraer el paquete de baterías de la herramienta o el cargador, siempre reinstale la cubierta del paquete. De lo contrario, los contactos de la batería podrán ser cortados, causando el riesgo de fuego.
• Cuando el paquete de pilas se deteriore, reemplácelo con uno nuevo. El uso continuo de un paquete de pilas podría ser causa de la generación de calor, ignición o rotura de la batería.

II. MONTAJE

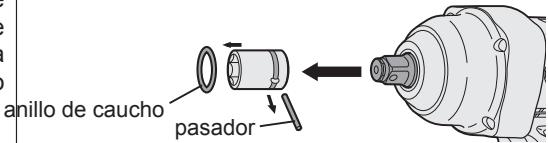

Instalación o desmontaje del cubo

1. Instalación del cubo 1) Retire el anillo de caucho y el pasador.

2) Acople el cubo colocando los elementos en cada orificio.

3) Acople el anillo de caucho y el pasador siguiendo el orden expuesto en 1) de forma inversa.

NOTA:

Acople el cubo con firmeza utilizando el pasador y el anillo de caucho.

El anillo de retención está destinado únicamente a fijación temporal.

1. Desmontaje del cubo: 1) Retire el anillo de caucho y el pasador.

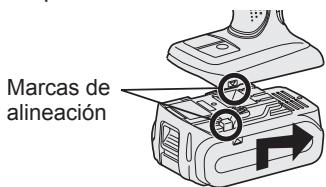

Colocación y extracción de la batería

1. Para conectar la batería:

Alinee las marcas de alineación resultantes y acople el paquete de baterías. - Deslice la batería hasta que se bloquee en su posición.

1. Para extraer la batería:

Presione el botón y deslice el paquete de baterías hacia delante.

III. FUNCIONAMIENTO

¡ADVERTENCIA!

• No respire el humo emitido por la herramienta o el paquete de baterías, ya que podría ser nocivo.

[Unidad principal]

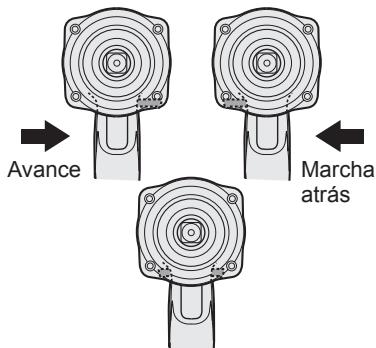

Funcionamiento del interruptor y de la palanca de avance/marcha atrás

Bloqueo del interruptor

△PRECAUCIÓN:

Para impedir que se produzcan daños, no utilice la palanca de avance/marcha atrás hasta que la punta esté totalmente parada.

Funcionamiento del interruptor de rotación de avance

1. Empuje la palanca para que se produzca una rotación de avance.
2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta con lentitud.
3. La velocidad aumenta con la presión del disparador para un apriete eficiente de tornillos. El freno funciona y la punta se detiene inmediatamente cuando suelta el disparador.
4. Tras utilizar, coloque la palanca en su posición central (bloqueo del interruptor).

Funcionamiento del interruptor de rotación inversa

1. Empuje la palanca para que se produzca una rotación inversa. Compruebe la dirección de la rotación antes de utilizar.
2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta con lentitud.
3. Tras utilizar, coloque la palanca en su posición central (bloqueo del interruptor).

△PRECAUCIÓN:

• Para evitar un aumento excesivo de temperatura en la superficie de la herramienta, no haga funcionar continuamente la herramienta utilizando dos o más baterías. La herramienta debe enfriarse antes de cambiar por otra batería.

Disparador del control de velocidad variable

Para determinar el centro de un orificio, apriete ligeramente el gatillo para que empiece la rotación lenta de la punta.

Cuanto más se tira del gatillo, mayor es la velocidad.

△PRECAUCIÓN:

Al accionar la herramienta pulsando el gatillo, puede que la rotación tarde unos instantes en comenzar. Esto no es señal de un mal funcionamiento.

• Este intervalo ocurre cuando se inicia el sistema de circuitos de la herramienta cuando se tira del disparador por primera vez antes de instalar un nuevo paquete de batería o después de que la herramienta no ha sido usada por al menos 1 minuto. La rotación se inicia sin ningún intervalo durante segundas y subsiguientes operaciones.

Panel de indicación

(1) Indicador y botón de nivel de batería

• Pulse el botón de nivel de batería.

El indicador de nivel de batería mostrará el nivel de batería durante aproximadamente 10 segundos.

NOTA:

El indicador no mostrará el nivel de batería en los siguientes casos, ni siquiera aunque se pulse el botón.

• El cuerpo principal se encuentra apagado.
• Justo antes de acoplar el paquete de batería.
• El cuerpo principal o el botón de nivel de batería no se oprimirán durante aproximadamente un minuto.

Pulse de nuevo el botón de nivel de batería tras pulsar el gatillo del disparador.

• La temperatura de la batería es elevada.

Detenga el funcionamiento y espere hasta que disminuya la temperatura de la batería.

Indicador		Estado de la batería
	3 lámpa- ras ilumi- nadas	Carga suficiente
	2 lámpa- ras ilumi- nadas	Queda aprox. el 50%
	Una lámpara iluminada	El nivel dearga de la batería es bajo. Debe cargarse en breve.
	Una lámpara parpade- ando	Agotada Debe cargarse inmediamente

La indicación del nivel de batería es meramente una guía.

La indicación podrá variar según el estado de la batería o la temperatura ambiente.

(3) Luz de advertencia de sobrecalentamiento

Apagado (funcionamiento normal) Iluminado: Sobrecalentamiento (motor)

Indica que se detuvo el funcionamiento por un sobrecalentamiento de la batería o el motor.

Para proteger el motor o la batería, asegúrese de observar lo siguiente cuando efectúe esta operación.

• Si el motor o la batería se calienta, se activará la función de protección y el motor o la batería dejará de funcionar. La luz de advertencia de sobrecalentamiento del panel de indicación se ilumina o parpadea cuando esta función está activa.
• Si se activa la función de protección de sobrecalentamiento, espere hasta que la herramienta se haya enfriado completamente (por lo menos 30 minutos). La herramienta está lista para usar cuando se apaga la luz de advertencia de sobrecalentamiento.
• Evite utilizar la herramienta de tal forma que la función de protección de sobrecalentamiento se active repetidamente.
• Si la herramienta funciona continuamente bajo condiciones de energía y se usa en condiciones de alta temperatura (tal como durante el verano), la protección contra sobrecalentamiento puede activarse frecuentemente.
• Si la herramienta se usa en condiciones de temperatura fría (tal como durante el invierno) o si se detiene con frecuencia durante el uso, la protección contra sobrecalentamiento quizás no se active.

Agarre recomendado

Utilice la empuñadura para sostener y controlar la herramienta con una sola mano. Si el trabajo requiere fuerza adicional, puede empujar la parte trasera de la herramienta con la otra mano.

[Bloque de pilas]

Para un uso adecuado de la batería

Batería de Li-ión

• Para una vida óptima de la batería, guarde la batería de Li-ión sin carga.
• Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de materias extrañas tales como polvo y agua, etc. Limpie los terminales antes de cargar la caja de batería si hay materias extrañas en los terminales.

La vida de los terminales de la caja de batería puede verse afectada por materias extrañas tales como polvo y agua, etc. durante su funcionamiento.

• Cuando no se utilice la batería, manténgala separada de otros objetos metálicos, como: clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan actuar de conexión entre un terminal y otro.

Un cortocircuito entre los terminales de la batería puede ocasionar chispas, quemaduras o incendios.

• Cuando haga funcionar la batería, asegúrese de que el lugar de trabajo esté bien ventilado.
• Cuando saque la batería de la unidad principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de batería, para evitar que el polvo o la suciedad pueda ensuciar los terminales de batería y provocar un cortocircuito.

Vida útil de la batería

Las baterías recargables tienen una vida útil limitada. Si el tiempo de funcionamiento se acorta mucho tras la recarga, sustituya la batería por una nueva.

Reciclado de la batería

ATENCIÓN:

Para la protección del medio ambiente y reciclado de materiales, asegúrese de desecharla en un lugar asignado oficialmente, si hay uno en su país.

Recomendaciones de uso

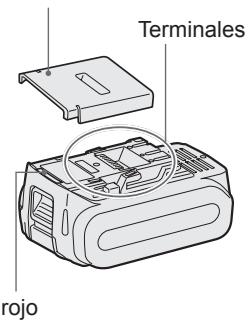

Cubierta de batería

Asegúrese de utilizar la cubierta de la caja de batería.

• Cuando no utilice la caja de batería, guarde la batería de tal forma que las materias extrañas tales como polvo y agua, etc. no ensucien los terminales. Asegúrese de colocar la cubierta de la caja de batería de tal forma de proteger los terminales de la batería.
• Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de materias extrañas tales como polvo y agua, etc. Limpie los terminales antes de cargar la caja de batería si hay materias extrañas en los terminales.

La vida de los terminales de la caja de batería puede verse afectada por materias extrañas tales como polvo y agua, etc. durante su funcionamiento.

PRECAUCIÓN:

Para proteger el motor o la batería, asegúrese de observar lo siguiente cuando efectúe esta operación.

• Si el motor o la batería se calienta, se activará la función de protección y la batería dejará de funcionar.

Para un uso más seguro

• La batería está diseñada para conectarse siguiendo dos pasos por motivos de seguridad. Compruebe que la batería está conectada correctamente en la unidad principal antes de utilizar la herramienta.
• Si la batería no ha quedado bien conectada, al activar el interruptor parpadearán la lámpara de aviso de sobrecalentamiento y la lámpara de aviso de bajo nivel de carga de batería, para indicar que no es posible un funcionamiento seguro, y la unidad principal no girará con normalidad. Conecte la batería a la unidad de la herramienta hasta que el indicador rojo o amarillo desaparezca.

[Cargador de la batería]

Carga

△PRECAUCIÓN:

• Si la temperatura del paquete de baterías cae aproximadamente por debajo de -10°C (14°F), la carga se detendrá automáticamente para evitar la degradación de la batería.
• La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C (104°F) . Si la batería se usa cuando la temperatura de la batería es inferior a 0°C (32°F) , la herramienta puede no funcionar correctamente.
• Utilice siempre el cargador a una temperatura entre 0°C y 40°C y cargue la batería a una temperatura similar a la de la propia batería. (Procure que no haya una diferencia superior a 15°C entre la temperatura de la batería y la del lugar donde se realiza la carga.)
• Cuando se vaya a cargar una batería fría (unos 0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación.
• Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el combustor o en ninguna otra ocasión.

△PRECAUCIÓN:

Para impedir el riesgo de incendio o daños del cargador de batería.

• No tapone los orificios de ventilación del cargador y la batería.
• Desenchufe el cargador cuando no lo use.

NOTA:

Su batería no está totalmente cargada al momento de comprarla. Asegúrese de cargar la batería antes de utilizarla.

Cómo cargar el dispositivo

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Conecte el paquete de batería con firmeza al cargador.

1. Alinee las marcas de alineación y coloque la batería en el enchufe del cargador. 2. Deslice hacia adelante en el sentido de la flecha.

1. Durante el proceso de carga, la lámpara de carga permanecerá iluminada.

Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

La luz de espera naranja seguirá destellando hasta que se enfríe la batería.

La carga comenzará automáticamente.

1. La luz de carga (verde) destellará lentamente cuando la batería se haya cargado al 80%.
2. Cuando se complete la carga, la luz de carga empezará a destellar rápidamente en color verde.
3. Si la temperatura de la batería es de 0°C o menos, la batería demora más en cargarse completamente que el tiempo de carga normal.

Incluso cuando la batería está completamente cargada, tendrá aproximadamente el 50% de la carga de una batería totalmente cargada a la temperatura de funcionamiento normal.

1. Si la luz de carga no se enciende inmediatamente después de enchufar el cargador, o si la luz de carga no empieza a destellar rápidamente en verde después del tiempo de carga normal, consulte con un concesionario autorizado.
2. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunas horas, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.
3. Extraiga la batería cuando mantiene levantado el botón de desbloqueo de la batería.

Botón de desbloqueo de la batería

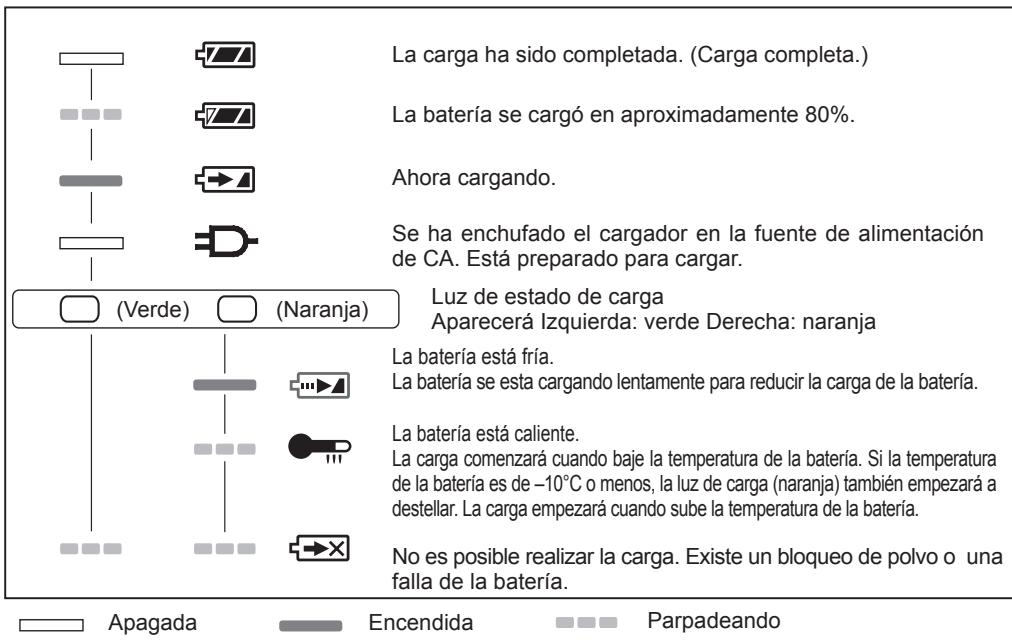

INDICACIÓN DE LA LÁMPARA

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observar las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos Dentro de la Unión Europea. Si deseas desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

IV. MANTENIMIENTO

Utilice solo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.

V. PAR DE APRIETE

La potencia necesaria para apretar un perno variará en función del material y el tamaño del perno, así como del material que se está acoplando. Elija la duración del tiempo de apriete en consecuencia.

Se facilitan a continuación los valores de referencia.

(Pueden variar según las condiciones de apriete.)

Factores que afectan al par de apriete

El par de apriete se ve afectado por una amplia variedad de factores, incluidos los siguientes. Tras el apriete, compruebe siempre el par con una llave de tuercas de par.

1) Tensión

Cuando la batería se ha descargado prácticamente, la tensión decrece y el par de apriete baja.

Condiciones de apriete

• Se utilizan los siguientes pernos.

Perno estándar: Tipo de resistencia 4,8 Tipo de alta ductilidad 12,9

2) Tiempo de apriete

Un tiempo de apriete mayor da como resultado un par de apriete incrementado. Un apriete excesivo, no obstante, no añade valor y reduce la vida útil de la herramienta.

3) Diámetros diferentes de perno

El tiempo del diámetro del perno afecta al par de apriete.

En general, al aumentar el diámetro del perno, asciende el par de apriete.

4) Condiciones de apriete

• El par de apriete variará, incluso con el mismo perno, según el coeficiente del tipo, longitud y par (el coeficiente indicado por el fabricante en el proceso de producción).
• El par de apriete variará, incluso con el mismo material del perno (ej. acero), en función del acabado de la superficie.
• El par se reduce mucho cuando el perno y la tuerca empiezan a girar juntos.

5) Juego del enchufe

El par disminuye en la medida en que se utiliza para apretar un perno la configuración de seis caras del enchufe de tiempo incorrecto.

6) Interruptor (disparador de control de velocidad variable)

La torsión baja cuando se usa la unidad con un interruptor no presionado completamente.

7) Efecto del adaptador de conexión

El par de apriete disminuirá a causa del uso de una junta universal o un adaptador de conexión.

VI. ACCESORIOS

Utilice solo puntas de tiempo adecuado.

VII. ANEXO

MÁXIMAS CAPACIDADES RECOMENDADAS

Modelo	EY7552
Apriete de pero	Perno normal: M12 – M20 Perno de gran tracción: M12 – M18

INFORMACIÓN ADICIONAL SOBRE LA GARANTÍA

La rotura y los daños provocados por un uso continuado durante un periodo de tiempo prolongado (por ejemplo, en líneas de montaje de fábricas, etc.) no están cubiertos por la garantía.

VIII. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo	EY7552
Motor	18 V DC
Sin velocidad de energia	0 - 1550 min-1
Torsión Tmaxima	470 N·m
Impactos por minuto	0 - 2400 min-1
Longitud total	214 mm
Peso (con batería: EY9L50)	2,6 kg
Peso (con batería: EY9L51)	2,6 kg
Ruido, Vibración	Consulte la hora incluida

BATERÍA

Modelo	EY9L50	EY9L51
Batería de almacenaje	Batería Li-ión
Tensión de batería	18 V CC (3,6 V x 10 celdas)

CARGADOR DE BATERÍA

Modelo	UY0L81
Régimen	Vea la plac de asignaciones en la parte inferior del cargador
Peso	0,93 kg
Tiempo de entrega	UY9L50	UY9L51
	Utilizable: 50 min	Utilizable: 65 min
	Completa: 65 min	Completa: 80 min

Modelo	UY0L82
Régimen	Vea la placá de asignaciones en la parte inferior del cargador
Peso	0,93 kg
Tiempo de entrega	UY9L50	UY9L51
	Utilizable: 40 min	Utilizable: 55 min
	Completa: 55 min	Completa: 70 min

NOTA: Este cuadro puede contener modelos no disponibles en su país. Consulte el más reciente catálogo general. NOTA: Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía que se incluye.
