Produkttyp	Akku-Schlagbohrschrauber
Marke	PANASONIC
Modell	EY-7552
Stromversorgung	Li-Ionen-Akku 18 V Gleichstrom (3,6 V x 10 Zellen)
Gesamtlänge	214 mm
Gewicht (mit Akku)	2,6 kg
Leerlaufdrehzahl	0 - 1550 min⁻¹
Maximales Drehmoment	470 N·m
Schlagzahl	0 - 2400 min⁻¹
Spannkapazität (Standardbolzen)	M12 – M20
Spannkapazität (Hochfestigkeitsbolzen)	M12 – M18
Kompatibler Akkutyp	EY9L50, EY9L51 (Li-Ion)
Kompatibles Ladegerät	EY0L81, EY0L82
Ladezeit (EY9L50 mit EY0L81)	Betriebsbereit: 50 Min., Voll: 65 Min.
Ladezeit (EY9L51 mit EY0L81)	Betriebsbereit: 65 Min., Voll: 80 Min.
Gewicht des Ladegeräts	0,93 kg
Sicherheit	Schaltersperre, Überhitzungsschutz, Verwendung von spezifischem Panasonic-Akku vorgeschrieben
Wartung	Mit einem trockenen, sauberen Tuch reinigen. Kein Wasser, Lösungsmittel oder flüchtige Reinigungsmittel verwenden.
Hauptfunktionen	Schlagbohren, Schrauben, Vorwärts-/Rückwärtslauf, variable Drehzahlregelung, Batterieladezustandsanzeige, Überhitzungsanzeige

Häufig gestellte Fragen - EY-7552 PANASONIC

Welche Bolzentypen kann ich mit dem Bohrschrauber EY-7552 anziehen?

Sie können Standardbolzen von M12 bis M20 und Hochfestigkeitsbolzen von M12 bis M18 anziehen. Weitere Details finden Sie in der Tabelle der empfohlenen maximalen Kapazitäten in der Bedienungsanleitung.

Wie setze ich den Akku richtig ein?

Richten Sie die Ausrichtmarkierungen am Akku und am Werkzeug aus, schieben Sie den Akku ein, bis er einrastet. Zum Entfernen drücken Sie die Taste und schieben den Akku nach vorne.

Was tun, wenn die Überhitzungsanzeige aufleuchtet?

Die Anzeige signalisiert eine Überhitzung des Motors oder Akkus. Stoppen Sie sofort das Werkzeug und lassen Sie es vollständig abkühlen (mindestens 30 Minuten), bevor Sie es wieder verwenden. Vermeiden Sie längere Einsätze unter hoher Last.

Wie lese ich die Batterieladezustandsanzeige?

Drücken Sie die Taste für den Ladezustand. Die LEDs zeigen: 3 leuchtend = ausreichend geladen, 2 leuchtend = ca. 50 % Rest, 1 leuchtend = niedrig, 1 blinkend = leer. Die Anzeige ist Richtwert und kann je nach Akkuzustand variieren.

Kann ich einen nicht von Panasonic stammenden Akku mit diesem Werkzeug verwenden?

Nein, verwenden Sie nur den für dieses Werkzeug entwickelten Panasonic-Akku. Die Verwendung von recycelten oder nachgemachten Akkus kann Schäden oder Unfälle verursachen und führt zum Erlöschen der Garantie.

Wie reinige ich das Werkzeug?

Reinigen Sie das Gerät mit einem trockenen, sauberen Tuch. Verwenden Sie kein Wasser, Lösungsmittel oder flüchtige Reinigungsmittel.

Welche Faktoren beeinflussen das Anzugsdrehmoment?

Das Anzugsdrehmoment wird beeinflusst durch die Akkuspannung, die Anziehzeit, den Bolzendurchmesser, die Anzugsbedingungen (Oberfläche, Beschaffenheit), das Spiel der Stecknuss, den Druck auf den Auslöser und die Verwendung von Adaptern.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Hebel für Vorwärts-/Rückwärtslauf. Drücken Sie den Hebel auf eine Seite für Vorwärts-, auf die andere für Rückwärtslauf. Stellen Sie ihn in die Mittelposition, um den Schalter zu verriegeln.

Wie lange dauert das Laden des Akkus?

Mit dem Ladegerät EY0L81: Akku EY9L50: 50 Min. für Betriebsbereitschaft, 65 Min. für Vollladung; Akku EY9L51: 65 Min. für Betriebsbereitschaft, 80 Min. für Vollladung. Die Zeiten variieren je nach Ladegerätmodell.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob der Akku zu heiß ist (er kühlt vor dem Laden automatisch ab) und ob die Kontakte sauber sind. Wenn die Ladeanzeige nach der Standardzeit nicht schnell grün blinkt, wenden Sie sich an einen autorisierten Händler.

BEDIENUNGSANLEITUNG EY-7552 PANASONIC

Akku-Schlagschrauber

Vor Inbetriebnahme des Gerätes die Betriebsanleitung bit grundlich durchselen und these Broschure zum spateren Nachschlagen sorgfaltig aufbewahren.

Original-Anleitung: Englisch
Übersetzung der Original-Anleitung:
Andere Sprachen

Lesen Sieitte vor der ersten Inbetriebnahme these Gerates das separate Handbuch „Sicherheitsmaßregeln" sorgfältig durch.

I. WEITERERE WICHTIGESICHERHEITSREGELN

1) Geeigneten Gehorschutz tragen, wenn das Werkzeug längere Zeit im Betrieb ist!
2) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss.
3) Beim Schrauben in Wände, Fußboden usw. können stromfuhrende Kabel berührt werden. DAHER NIE DAS VIER-KANTSCHNELLSPANNFUTTER ODER ANDERE VORDERE METALLTEILE BERUHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlagen geschützt zu sein.

4) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICT, wenn der Hauptschalter eingeschaltet ist. Der Akku entländt sich sonst Schnell, und das Gerät kann beschädigt werden.
5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Den Akku thereof NICHT über lange Zeit aufladen.
6) Stellen Sie den Rechts-/Linkslauf-Umschaltebibel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).
7) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.

Symbol	Bedeutung
V	Volt
---	Gleichstrom
n0	Leerlaufdrehzahl
... min-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
	Lesen Sie die Bedienungsanleitung vor Gebrauch.
	Nur für Inneneinsatz.

WARNING:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser AkkuMaschine ausgelegt sind.
• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recyclellen oder gefällschemten Akkus verursacht werden.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sieihn auch keiner übermaßigen Wärme aus.

• Unterlassen Sie das Einsatzlagen von Nageln in den Akku sowie Erschüttern, Zerlegen oder Abändern des Akkus.

• Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommt.

• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nageln oder ähnlichen Metallgegenständen im selbst Behälter.
• Laden Sie den Akku nicht an einem bereits Ort, wie z. B. in der Höhe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Verwenden Sie nur das zugehörige Ladgerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren.
• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls konnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
• Wenn der Akku schwach geworden ist, ersetzen Sieihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

II. BAUGRUPPE

Anbringen oder Abnehmen einer Stecknuss

1. Anbringen einer Stecknuss

1) Nehmen Sie den Gummiring und den Stift ab.

2) Setzen Sie die Stecknuss in alle LÖcher ein.

3) Bringen Sie den Gummiring und den Stift in der umgekehrten Reihenfolge von 1) an.

HINWEIS:

Befestigen Sie die Stecknuss sicher, indem Sie Stift und Gummiring benutzen.

Der Rückhaltering dient nur zum zeitweiligen Fixieren.

1. Entfernen der Stecknuss

1) Nehmen Sie den Gummiring und den Stift ab.

Anbringen oder Abnehmen des Akkus

1. Zum Anschlieben des Akkus:

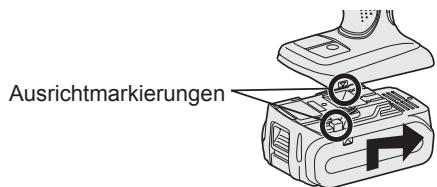

Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen.

• Den Akku einschieben, bis er einrastet.

1. Zum Entfernen des Akkus:

Den Knopf drucken und den Akku einschieben.

III. BETRIEB

WARNING!

• Atmen Sie nicht den vom Werkzeug oder vom Akkupack ausströmenden Rauch ein, da er gesundheitsschädlich sein kann.

[Hauptteil]

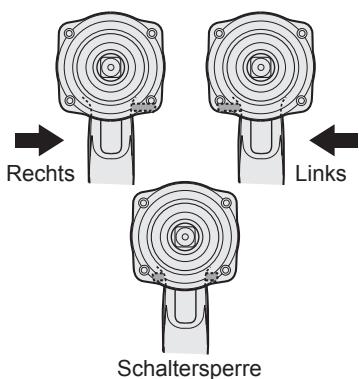

Umschalten und Betätigungs des Rechts-/Linkslauf-Umschalthebels

A VORSICHT:

Nicht den Rechts-/Linkslauf-Umschalthebel betätigten, bevordie Stecknuss vollständig zur Ruhe gekommen ist, um Schäden zuverhinden.

Rechtslauf - Schalterbetätigung

1. Für Rechtslauf den Hebel drucken.
2. Drücken Sie den Schalterleitung, um das Werkzeug langsam zu starten.
3. Die Drehzahl nimmt zu, je stärker der Auslöser gedrückt wird, um effizientes Anziehen von Schrauben zu erhögenden. Beim Loslassen des Auslösers wird die Bremse betätig und die Stecknuss sofort angehalten.
4. Nach der Verwendung den Hebel auf die Mittelposition zurückstellen (Schaltersperre).

Linklauf - Schalterbetätigung

1. Für Linklauf den Hebel drücken. Die Drehrichtung vor dem Betrieb prufen.
2. Drücken Sie den Schalterleitung, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf die Mittelposition zusückstellen (Schaltersperre).

A VORSICHT:

• Um übermögen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vom dem Anschluss eines anderen Akkus abkühlen.

Elektronikscher

Um die Mitte eines Lochs anzubohren, drucken Sie den Ein-Aus-Schalter leicht, damit die Stecknuss-Drehung langsam startet. Je weiter der Elektronikschalter hineingedrückt wird,esto hoher wird die Drehzahl.

△VORSICHT:

Wird die Maschine durch Betätigten des Auslosers gestartet, kann eine kurzzeitige Verzögerung auftreten, bevor die Drehung beginnnt. Dies ist kein Anzeichen für eine Funktionstörung.

• These Verzögerung tritt beim Hochfahren der Schaltkreise der Maschine auf, wenn der Auslöser zum ersten Mal nach dem Einsetzen eines neuen Akkus betätig wird, oder nachdem die Maschine mindestens 1 Minute lang nicht benutzt worden ist. Bei der zweiten und jeder weiteren Betätigung lauft die Maschine ohne Verzögerung an.

Anzeigefeld

(1) Batterieststandanzeige und -knopf

• Drücken Sie den Batteriestandknopf Die Batterieststandanzeige zeigt den Batteriestand etwa 10 Sekunden lang an.

HINWEIS:

Die Anzeige zeigt den Batteriestand selbst nach Drucken des Knopfs in folgenden Fällen nicht an:

• Das Hauptteil ist ausgeschaltet.
  Unmittelbar nach Anbringen des Akkus.
• Das Hauptteil oder der Batteriestandknopf wurden ca. eine Minute lang nicht betätig. Betätigten Sie den Auslöser und drücken Sie dann den Batteriestandknopf noch einmal.
  Die Batterietemperatur ist hoch. Stoppen Sie den Betrieb und warten Sie, bis sich die Batterietemperatur abgekühlt hat.

Anzeige		Batteriestand
	3 Lampen leuchten	Genug aufgeladen
	2 Lampen leuchten	Etwa 50 % verblieben
	Eine Lampe leuchtet	Niedriger Batteriestand Muss bald aufgeladen werden
	Eine Lampe blinkt	Leer Muss sofort aufgeladen werden

Die Batterieststandanzeige ist nur ein Anhaltspunkt. Die Anzeige kann sich aufgrund des Zustands des Akkus oder aufgrund der Umgebungstemperatur ändern.

(3) Überhitzungs-Warnlampe

Aus (normaler Betrieb)

Leuchten: Überhitzung (motor)

Zeigt an, dass der Betrieb wegen Motoroder Akkuüberhitzung

Blinken: Überhitzung (akku)

Zum Schutz des Motors und des Akkus mussen beim Betrieb die folgenden Punkte beachtet werden.

• Bei einer Motor-oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. Des Akkus zu unterbrenen. Die Überhitzungs-Warnlampe auf dem Anzeigefeld leuchtet oder blinkt, wenn diese Funktion aktiv ist.
• Falls die Überhitzungs-Schutzfunktion aktiviert wird,让他们 Sie das Tool gründlich abkühlen (mindestens 30 Minuten). Das Tool ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Verwenden Sie das Tool so, dass die Überhitzungs-Schutzfunktion nicht wiederholt aktiviert wird.
• Falls das Werkzeug kontinuierlich unter starker Belastung oder bei hoher Umgebungstemperatur im Sommer verwendet wird, kann die Überhitzungs-Schutzfunktion ofters anspruchen.
• Falls das Werkzeug bei niedriger Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an.

Empfohlener Griff

Benutzen Sie den Griff, um den Schlagschrauber mit einer Hand zu halten und zu betreiben. Wenn die Arbeit zusätzliche Kraft erfordert, können Sie mit der anderen Hand gegen das hintere Ende des Schlagschraubers drucken.

[Akku]

Für richtigen Gebrauch des Akkus

Li-Ion-Akku

Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sieihn nach dem Gebrauch, ohneihn aufzuladen.
- Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind. Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

• Wenn Sie den Akku nicht benutzen, halten Sieihn von Metallgegenständen fern: Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder andere keine Metallgegenstände können die Kontakte kurzschreiben.

Das Kurzschlieben der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

Sorgen Sie bei Benutzung des Akkus für ausreichende Belüfung des Arbeitsplatzes.
- Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akkuabdeckung那么简单 anzubringen, um zu verhufen, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur ortlichen Entsorgungsstelle bringen, falls eine solche in Ihr dem Land vorhenden ist.

Gebrauchsempfehlungen

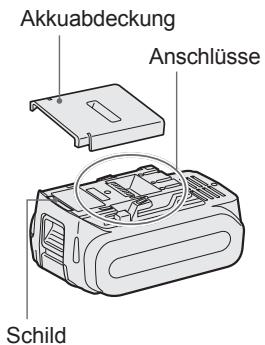

Unbedingt die Akkuschutzkappe verwenden

• Wenn der Akku nicht benutzt wird, bewahren Sieihn so auf, dass die Kontakte nicht durch Fremdstoffe, wie z. B. Staub und Wasser usw., verschmutzt werden. Bringen Sie unbedingt die Akkuschchutzkappe zum Schutz der Kontakte an.
• Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vom Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.

Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

A VORSICHT:

Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden.

• Bei einer Motor- und Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors und des Akkus zu unterbrechen.

Für den sicheren Gebrauch

• Der Akku ist aus Sicherheitsgründen so entwickeln, dass er in zwei Schritten eingesetzt werden muss. Vergewissem Sie sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in die Haupteinheit eingesetzt ist.
• Wenn der Akku beim Einschalten der Maschine nicht fest angeschlossen ist, blinking die Überhitzungs-Warnlampe und die Warnlampe für niedrige Akkuladung, um anzuzeigen, dass ein sicherer Betrieb nicht möglich ist und das Hauptteil sich nicht wie üblich dreht. Schließen Sie den Akku so an das Hauptteil der Maschine an, dass das rote oder gelbe Schild verschwindet.

[Ladegerät]

Laden

VORSIGHT:

• Falls die Temperatur des Akkus unter etwa -10^ abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhufen.

• Der Umgebungstemperaturbereich liegt zwischen 0^ und 40^ . Wenn der Akku bei einer Akkutemperatur unter 0^ benutzt wird, Funktioniert die Maschine möglicherweise nicht einwandfrei.

• Verwenden Sie das Ladegerät bei Temperaturen zwischen 0^ und 40^ . Die Temperatur während des Ladevorgangs sollte in etwa der Temperatur des Akkus selbst entsprechen. (Die Temperaturabweichung zwischen Akku und der Ladeumgebung sollte nicht mehr als 15^ betragen.)

• Wenn ein kalter Akku (von etwa 0^ oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sieihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
• Den Akku abkühlen setzen, wenn er mehr als 2 × hintereinander aufgeladen wurde.
• Stecken Sie ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.

A VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Decken Sie die Entlüftungsöffnung-gen des Ladegerätes und den Akku nicht ab.
  Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Aufladen

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführren des Steckers in die Netzsteckdose kann es zu Funkenbildung kommt. Dies stellt jedoch kein Sicherheitsrisiko dar.

1. Setzen Sie den Akku fest in das Ladegerät ein.

1 Die Ausrichtmarkierungen ausrichten, und den Akku in den Schacht des Ladegerates einsetzen.
2 In Pfeilrichtung nach vorn schieben.

1. Wahrend des Ladevorgangs leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heißt ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.

Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
2. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grun zu blinken.
3. Falls die Akkutemperatur 0^ oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegerats aufleucht oder die Ladekontrollampe nach Ablauf der normalen Ladezeit nicht schnell in Grün blinkt, konsultieren Sie einen Vertragshandler.
2. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginn't die Ladekontrollamperascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

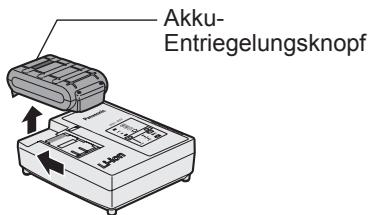

3. Nehmen Sie den Akku bei angehobenem Akku-Entriegelungsknopfab.

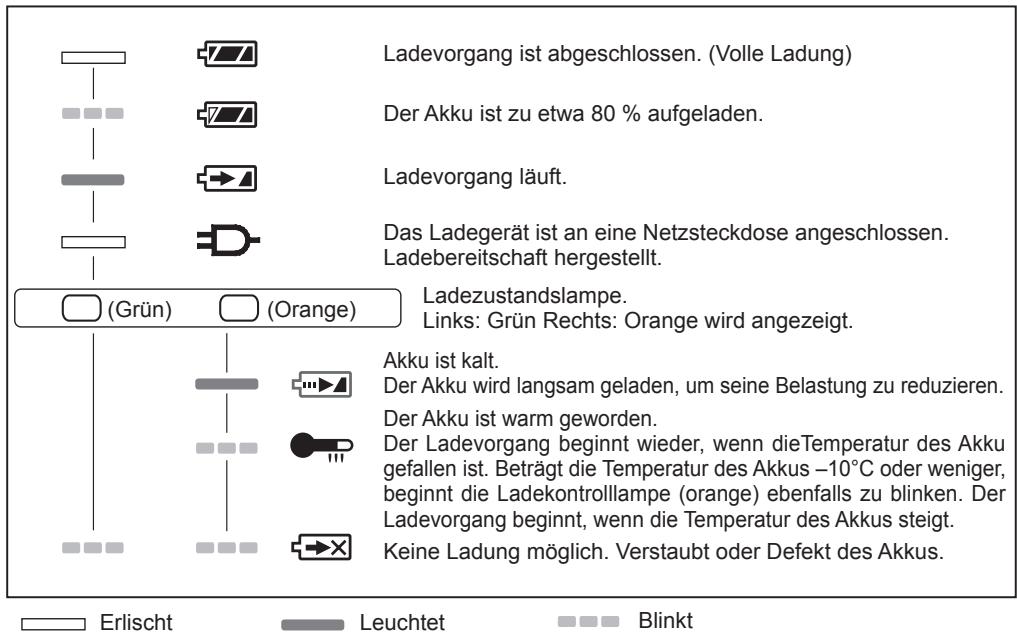

ANZEIGELAMPEN

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsduienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemälter Entsorgung desses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationenitte an ihren Handlcr oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie beite bei den örtlichen Behörden oder Ihr dem Handler, welche die ordnungsgemäß Entsorgungsmethode ist.

IV. WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverträner oder Benzin.

V. ANZIEHDREHMO-MENT

Die Kraft, die zum Anziehen eines Bolzens erforderlich ist, variiert je nach Bolzenmaterial und –große sowie Material, auf dem verschraubt wird. Wahlen Sie die Länge der Anziehung entsprechend aus.

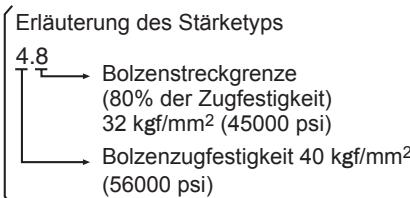

Referenzwerte sind unter angegeben. (Sie können je nach Anziehbedingungen variieren.)

Faktoren, die das Anziehdrehmoment beeinflussen

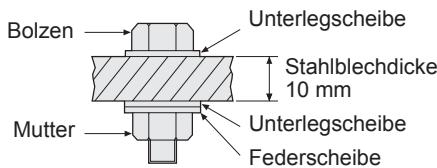

Das Anziehdrehmoment wird von einer Reihe Faktoren beeinflusst, einschließlich den folgenden. Nach dem Anziehen immer das Drehmoment mit einem Drehmomenschlüssel überprüfen.

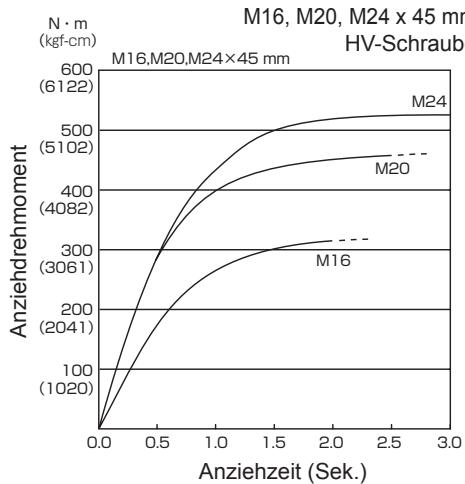

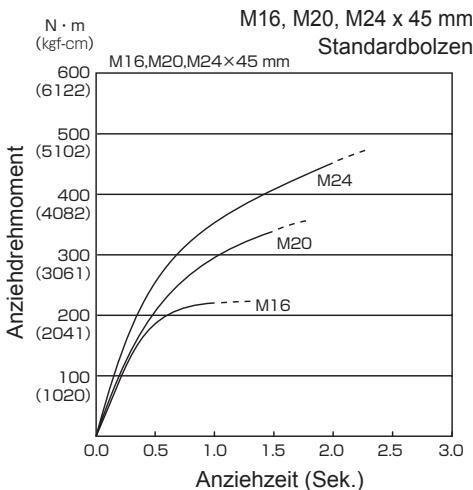

1) Spannung

Wenn der Akku fast entladen ist, verringt sich die Spannung und das Anziehrehmoment fällt ab.

Anziehbedingungen

Die folgenden Bolzen werden verwendet. Standardbolzen: Stärketyp 4,8 HV-Typ 12,9

2) Anziehzeit

Längere Anziehzeiten resultieren in einem erhöhten Anziehdrehmoment. Übermäßiges Anziehen ist nicht dienlich und reduziert die Lebensdauer des Werkzeugs.

3) Verschiedene Bolzendurchmesser

Die Maß des Bolzendurchmessers beeinflusst das Anziehrehmoment. Das Anziehrehmoment steigt an, wenn der Bolzendurchmesser größter wird.

4) Anziehbedingungen

• Das Anziehrehmoment variiert je nach Grad, Länge und Anziehkoeffizient sareg bei gleichen Bolzen (fester Koeffizient wird vom Hersteller bei der Produktion angegeben).

• Das Anziehrehmoment variiert je nach Oberflächenbeschaffenheit auch bei gleichen Verschraubmaterialien (z. B. Stahl).

• Das Drehmoment wird drasticisch reduziert, wenn der Bolzen und die Mutter anfangen, sich zusammen zu dreiben.

5) Buchsenspiel

Das Drehmoment wird gesenkt, sobald zum Anziehen eines Bolzens eine Sechskant-Konfiguration der Buchse mit falscher Großverwendet wird.

6) Schalter (Betriebsschalter)

Das Drehmoment wird gesenk, wenn nuverstäuolich Schalter der nicht gänzlich hineingedrückt wurde.

7) Wirkung des Anschlussadapters

Das Drehmoment wird gesenk, wenn das Gerät mit unvollständig gedrücktem Schalter benutzt wird.

VI. ZUBEHÖR

Verwenden Sie nur Stecknüsse der geeigneten Höhe.

VII. ANHANG

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell	EY7552
Schrauben anziehen	Standardschraube: M12 – M20 HV-Schraube: M12 – M18

ZUSATZ ZUR GARANTIE

Ausfall und Schaden durch dauernde Benutzung über lange Zeit (z.B.: Fabriksarbeit am Montagefließband usw.) sind nicht von der Garantie abgedeckt.

VIII. TECHNISCHE DATEN

HAUPTGERÄT

Modell	EY7552
Motor	18 V DC
Drehzahl ohne Last	0 - 1550 min-1
Maximales Drehmoment	470 N·m
Schlagzahl pro Minute	0 - 2400 min-1
Gesamtlänge	214 mm
Gewicht (mit Akku: EY9L50)	2,6 kg
Gewicht (mit Akku: EY9L51)	2,6 kg
Geräusche, Vibration	Siehe beiliegendes Blatt

AKKU

Modell	EY9L50	EY9L51
Akku	Li-Ion-Akku
Akkuspannung	18 V DC (3,6 V × 10 Zellen)

AKKU-LADEGERÄT

Modell	EY0L81
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes
Gewicht	0,93 kg
Ladezeit	EY9L50	EY9L51
	Nutzbar: 50 Min	Nutzbar: 65 Min
	Voll: 65 Min	Voll: 80 Min
Modell	EY0L82
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes
Gewicht	0,93 kg
Ladezeit	EY9L50	EY9L51
	Nutzbar: 40 Min	Nutzbar: 55 Min
	Voll: 55 Min	Voll: 70 Min

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihr Wohngebiet nicht angeboten werden.
Bitte nehmen Sie auf den neusten Generalkatalog Bezug.
HINWEIS: Name und Adresse des Händlers entnahmen Sieitte der beiliegenden Garantiekarte.

VIII. SPECIFICHE TECNICHE

APPARECCHIO PRINCIPALE

VIII. TECHNISCHE GEGEVENS

GEREEDSCHAP
