Tipo di prodotto	Radio portatile con lettore Bluetooth
Marca	Panasonic
Modello	EY37A2
Dimensioni (L × H × P)	344 mm × 280 mm × 239 mm
Peso	4,7 kg (con batteria EY9L51) / 4,0 kg (solo apparecchio)
Alimentazione di rete	Adattatore 12 V CC / 1 500 mA, polo centrale positivo
Batteria principale	Ioni di litio 14,4 V o 18 V (modelli EY9L41 a EY9L52)
Batteria di backup	2 pile UM-3 (formato AA)
Gamme radio	FM 87,5–108 MHz (passo 0,05 MHz) / AM (MW) 522–1629 kHz (passo 9 kHz)
Bluetooth	Versione 4.0, profili A2DP/SCMS-T, portata ~10 m
Altoparlanti	2 × 3,5 pollici, 8 ohm
Potenza di uscita	Adattatore di rete: 1,7 W × 2; batteria 14,4 V: 2,6 W × 2; batteria 18 V: 4,5 W × 2
Ingresso ausiliario	Jack stereo 3,5 mm (AUX IN)
Porta USB	USB 5 V / 1 A per ricarica smartphone
Uscita cuffie	Jack 3,5 mm, 3 Ω / 150 mV stereo
Funzioni	Radio AM/FM, streaming Bluetooth, sveglia radio/suoneria, equalizzatore (5 modalità + grave/acuto regolabili), luce LED notturna, timer sonno, funzione snooze
Grado di protezione	IP64 (resistente alla polvere e agli schizzi d'acqua)
Manutenzione	Pulire con un panno asciutto e pulito; evitare acqua, solventi o prodotti volatili
Riparabilità	Contattare un centro di assistenza autorizzato per qualsiasi riparazione; batteria e caricabatterie non inclusi nel kit

Domande frequenti - EY37A2 PANASONIC

Come accendere e spegnere la radio?

Tenere premuto il pulsante di alimentazione per accendere o spegnere la radio.

Come sintonizzare una stazione FM/AM?

Accendere la radio, premere Sorgente finché non viene visualizzato 'AM' o 'FM', quindi ruotare la manopola di sintonizzazione per la ricerca manuale o premerla per la ricerca automatica.

Come abbinare un telefono tramite Bluetooth?

Premere Sorgente fino a 'BT', attivare il Bluetooth sul telefono, premere il pulsante abbinamento Bluetooth finché non viene visualizzato 'PAIR', quindi selezionare 'EY37A2' nell'elenco del telefono.

Come impostare la sveglia?

Per la sveglia radio: tenere premuto il pulsante sveglia radio, impostare l'ora, la stazione e il volume. Per la sveglia suoneria: tenere premuto il pulsante sveglia suoneria e seguire i passaggi.

Come caricare la batteria?

Collegare il caricabatterie a una presa di rete, allineare la batteria sul caricabatterie e farla scorrere. L'indicatore verde lampeggia durante la carica e si spegne a carica completata. Non caricare al di sotto di 0°C o al di sopra di 40°C.

Posso utilizzare l'apparecchio durante la carica?

Sì, se l'adattatore di rete è collegato, alimenta la radio e la batteria non viene utilizzata. Tuttavia, l'apparecchio non carica la batteria quando è acceso.

Come regolare l'equalizzatore?

Premere il pulsante Volume per accedere al menu EQ, ruotare per scegliere 'TON' o 'BAS' (grave/acuto personalizzato), quindi regolare i livelli.

L'apparecchio è impermeabile?

L'apparecchio ha un grado di protezione IP64: è protetto contro polvere e schizzi d'acqua. Non immergerlo e chiudere sempre gli sportelli dopo l'uso.

Come utilizzare la funzione sonno?

Tenere premuto il pulsante di sintonizzazione, ruotare fino a 'SLP', selezionare la durata (15, 30, 45, 60 o 90 minuti) o 'OFF'. La radio si spegnerà automaticamente dopo questo intervallo.

Cosa fare se la radio non si accende più?

Verificare che la batteria sia carica o collegare l'adattatore di rete. Se il problema persiste, contattare un centro di assistenza autorizzato Panasonic.

MANUALE UTENTE EY37A2 PANASONIC

DESCRIZIONE DELLE FUNZIONI

DESCRIZIONE DELLE FUNZIONI

Istruzioni originalmente scritte in: inglese. Istruzioni originali tradotte in: altre lingue.

Questa unità, con tutti i coperchi completamente chiusi e funzionante con pacco batteria, soddisfa gli adeguati gradi di protezione IP in base alle norme CEI.

Definizione dei codici IP

IP6X: Nessun ingresso di polvere (nel caso in cui del borotalco di dimensioni superiori a 75 μm penetri all'interno dello strumento).

IPX4: L'acqua spruzzata contro l'unità da qualsiasi direzione non avrà effetti nocivi (questa unità è progettata per funzionare quando viene spruzzata con circa 4,3 L/min di acqua a temperatura normale per 10 minuti da più direzioni, utilizzando diversi ugelli a circa 1 metro di distanza).

NOTA:

Questo non riguarda l'adattatore di corrente CA in dotazione.

GARANZIA LIMITATA

La valutazione IP64 qualifica l'unità come soggetta a impatto minimo da parte di acqua o polvere, ma non ne assicura il funzionamento in tali condizioni.

Per maggiori dettagli sul corretto funzionamento, consultare le Istruzioni per la sicurezza e il funzionamento.

I. ISTRUZIONI DI SICUREZZA

Leggete tutte le istruzioni.

1. CONSERVARE QUESTE ISTRUZIONI - Questo manuale di istruzioni contiene importanti informazioni riguardanti la sicurezza e la modalità di funzionamento di questo prodotto.
2. Prima di usare questo prodotto, leggere tutte le istruzioni e le indicazioni di avvertenza.
3. Non esporre questo prodotto e il pacco batteria alla pioggia o alla neve e non utilizzarli in luoghi umidi.
4. L'uso di attacchi non consigliati può comportare il rischio di incendi, scosse elettriche o ferite alle persone.
5. Per ridurre il rischio di danni alla spina o al cavo elettrici, tirare per la spina invece di afferrare il cavo quando si scollega il caricatore.
6. Non si dovrebbero usare cavi di prolunga.
7. Se il cavo di alimentazione è danneggiato, deve essere sostituito esclusivamente dal produttore, dal suo agente di servizio o da persona qualificata, per evitare pericoli.
8. Per ridurre il rischio di scosse elettriche, scollegare il caricatore dalla presa di corrente prima di eseguire qualsiasi operazione di manutenzione o pulizia.
9. Verificare che il cavo sia situato dove non possa essere calpestato, strattonato o altrimenti sottoposto a danni o forzature.
10. Questo prodotto e il pacco batteria sono progettati specificamente per funzionare in coppia.
11. Non tentare di smontare questo prodotto o il rivestimento del pacco batteria.
12. Non riporre l'utensile e il blocco batteria in luoghi dove la temperatura possa raggiungere o superare i 50°C (122°F) (come capanni metallici o auto in estate), perché questo potrebbe causare un deterioramento della batteria.
13. Non caricare il blocco batteria quando la temperatura è INFERIORE a 0°C ( 32°F ) o SUPERIORE a 40°C ( 104°F ).
14. Non bruciare il blocco batteria. Se gettato nel fuoco può esplodere.
15. Il prodotto è stato progettato per funzionare solo con la normale corrente domestica. Utilizzare solo con la tensione indicata sulla piastrina. Non tentare di usarlo con qualsiasi altra tensione!
16. Non maltrattare il cavo. Non trasportare mai il caricatore tenendolo per il cavo e non strattonare il cavo per scollegarlo dalla presa di corrente. Proteggere il cavo dal calore, dall'olio e da bordi taglienti.
17. Caricare il blocco batteria in un luogo ben ventilato. Non coprire il caricatore e il blocco batteria con panni o simili durante la carica.
18. Non cortocircuitare il blocco batteria. Un cortocircuito del blocco batteria può causare un grande flusso di corrente, surriscaldamenti e bruciature.
19. NOTA: Se il cavo di corrente di questo apparecchio è danneggiato, deve essere sostituito solo presso un centro riparazioni autorizzato dal fabbricante, perché sono necessari speciali attrezzi su misura.
20. L'apparecchio non è un'illuminazione portatile adatta all'uso da parte dei bambini.
21. I bambini non devono giocare con l'apparecchio.

Simbolo	Significato
	Per ridurre il pericolò di lesioni, è necessario leggere e comprendere il manuale di istruzioni.
	Solo per uso interno.
	Usare solamente gli alimentatori elencati nelle presenti istruzioni.

AVVISO:

• Non utilizzare pacchi batteria diversi da quelli Panasonic, appositamente progettati per l'uso con questo utensile ricaricabile.
• La Panasonic non è responsabile per eventuali danni o incidenti causati dall'uso di un pacco batteria riciclato e/o contraffatto. Non smaltire il pacco batteria nel fuoco e non esporlo a eccessi di calore.
• Non introdurre chiodi nel pacco batteria, non sottoporlo a urti, non smontarlo e non tentare di modificarlo.
• Evitare che oggetti metallici entrino a contatto con i terminali del pacco batteria.
• Non trasportare né conservare il pacco batteria nello stesso contenitore in cui sono presenti chiodi o oggetti metallici simili. Non ricaricare il pacco batteria in un luogo esposto ad alte temperature, per es. vicino a un fuoco o alla luce solare diretta. In caso contrario la batteria può surriscaldarsi, prendere fuoco o esplodere.
• Per ricaricare il pacco batteria utilizzare esclusivamente il caricabatteria dedicato. In caso contrario la batteria potrebbe perdere, surriscaldarsi o esplodere.
• Dopo aver rimosso il pacco batteria da questo prodotto o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d'incendio.
• Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo. L'uso prolungato di un pacco batteria danneggiato può generare calore, danni e incendi.
• Se si rilevano anomalie, interrompere immediatamente l'uso e rivolgersi al rivenditore presso il quale si è acquistato il prodotto.
• Non alzare troppo il volume quando si usano cuffie o auricolari.
• Fare attenzione a non alzare il volume man mano che l'udito si adatta.
• Non utilizzare il prodotto per un periodo di tempo prolungato e fare sempre una pausa per riposare le orecchie.
• Se si avverte un fastidio alle orecchie, interrompere l'uso e rivolgersi al proprio medico. Non collocare oggetti pesanti sulla radio e non saltarci sopra.
• Non sistemare la radio su una superficie o in una posizione instabile.

AVVISO:

• Assicurarsi di eseguire sempre un backup dei dati memorizzati nel dispositivo collegato a questa radio, per prevenirne la perdita in caso di guasto del dispositivo.

II. MONTAGGIO

Installazione della batteria

NOTA:

Se le batterie vengono rimosse sia dallo scomparto del pacco batteria principale che dallo scomparto batteria di riserva, l'inizializzazione verrà eseguita circa tre minuti dopo.

Installazione delle batterie di riserva [Fig. 1]

1. Estrarre il dispositivo di chiusura dello scomparto batteria per rilasciare lo scomparto batteria. Sono presenti lo scomparto del pacco batteria principale e lo scomparto batteria di riserva.
2. Rimuovere lo scomparto batteria di riserva e inserire 2 nuove batterie UM-3 (formato AA). Assicurarsi che le batterie presentino la polarità corretta, come indicato all'interno dello scomparto. Riposizionare il coperchio della batteria.

NOTA:

• La radio può essere usata anche senza collegare la batteria di riserva.
• La conservazione delle batterie di riserva all'interno dello scomparto impedisce la perdita dei dati archiviati nelle memorie preimpostate.

ATTENZIONE:

Non utilizzare batterie diverse da quelle specificate (UM-3). - Rimuovere le batterie se il prodotto non sarà utilizzato per un periodo di tempo prolungato. - Non mischiare batterie nuove con batterie vecchie o utilizzare diversi tipi di batterie insieme.

L'utilizzo improprio delle batterie può causare perdite dalle batterie, generazione di calore, incendi o esplosioni.

Se dalle batterie fuoriesce del liquido, prestare attenzione alle indicazioni di sicurezza riportate di seguito.

Non toccare mai il liquido delle batterie a mani nude. Ciò potrebbe provocare infiammazioni cutanee o lesioni fisiche. Se il liquido viene a contatto con gli occhi potrebbe dare origine a cecità. Raccogliere completamente con uno straccio l'eventuale liquido fuoriuscito da una batteria.

Installazione/rimozione del pacco batteria principale [Fig. 2]

1. Una volta inserite le batterie di riserva, inserire il pacco batteria principale nell'unità principale. Inserirlo sempre fino in fondo finché non scatta in posizione con un piccolo clic. I pacchi batteria adatti per questa radio sono elencati nelle Specifiche.
2. Per rimuovere il pacco batteria, estrarre la batteria dallo scomparto.
3. Riportare il dispositivo di chiusura dello scomparto batteria alla posizione originale.

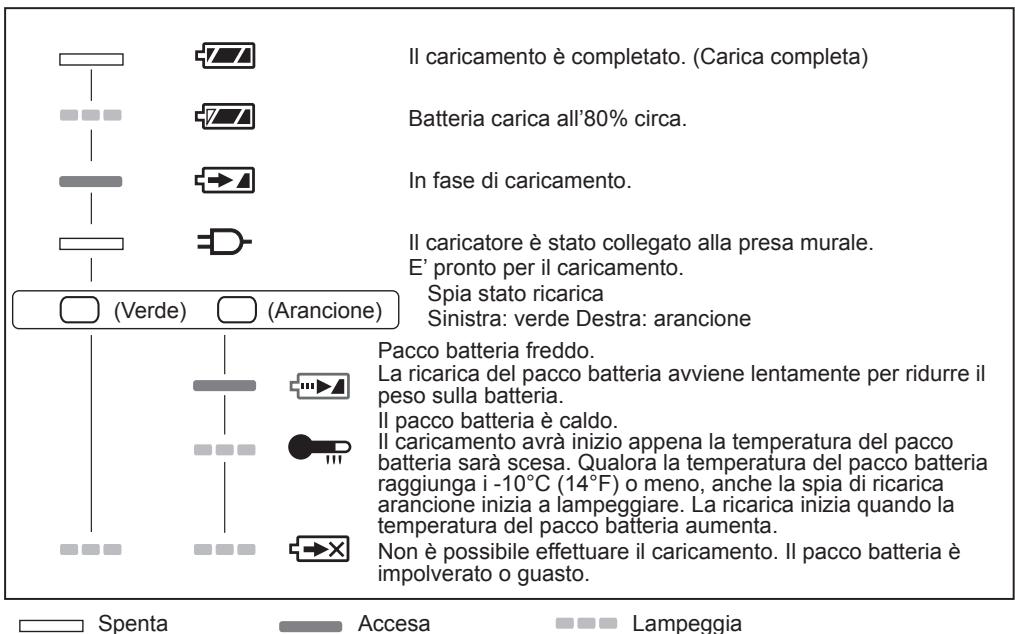

Indicatore batteria scarica

1. Carica ridotta, distorsione e un suono "scattante" o un segnale di batteria scarica sul display sono tutti segni che indicano la necessità di sostituire il pacco batteria principale. NOTA: non è possibile caricare il pacco batteria tramite l'adattatore di alimentazione CA in dotazione.
2. Quando, con la batteria principale rimossa, il segnale di batteria scarica (L) lampeggia e sul display viene visualizzata una "E", è il momento di sostituire le batterie di riserva.

Utilizzo dell'antenna ad alla piegata morbida [Fig. 3]

Raddrizzare l'antenna ad alla piegata morbida.

ATTENZIONE:

L'antenna ad alla piegata morbida funziona in una sola direzione. Piegandola con forza, si potrebbe rompere o provocare lesioni personali.

Utilizzo dell'adattatore di alimentazione CA in dotazione

Rimuovere il coperchio in gomma e inserire la spina nella presa CC sul lato destro della radio. Inserire l'adattatore in una presa di corrente standard. Ogni volta che si collega l'adattatore, il pacco batteria viene automaticamente scollegato. L'adattatore CA deve essere scollegato dalla rete elettrica quando non è in uso.

NOTA:

• Quando si utilizza un adattatore di corrente CA invece di un pacco batteria, l'audio è leggermente più basso.
• Quando la radio presenta interferenze nella banda AM per via dell'adattatore, spostare la radio dal suo adattatore CA a una distanza di altre 30 cm.
• Quando l'adattatore CA e il pacco batteria vengono utilizzati contemporaneamente, l'adattatore CA avrà la precedenza nell'alimentare l'unità. In questo caso, l'alimentazione del pacco batteria non sarà consumata.
• Questa unità non ha una funzione di ricarica. Il funzionamento dell'unità utilizzando sia l'adattatore CA che il pacco batteria allo stesso tempo non carica il pacco batteria.
• L'adattatore di alimentazione CA è previsto per l'uso esclusivo con questo prodotto e non deve essere utilizzato con altre apparecchiature. Inoltre, non utilizzare l'adattatore di corrente CA di altre apparecchiature con questo prodotto.

III. OPERAZIONI

Funzionamento della radio - Ricerca della sintonizzazione AM/FM

NOTA:

Se il segnale di ricezione è debole, provare a cambiare l'orientamento della radio o dell'antenna.

1. Premere e tenere premuto il pulsante di alimentazione per accendere la radio.
2. Premere il pulsante sorgente finché non viene visualizzato "AM" o "FM".
3. Premere la manopola di controllo della sintonizzazione per eseguire una sintonizzazione automatica. La radio cercherà la banda AM/FM dalla frequenza attualmente visualizzata e interromperà automaticamente la ricerca quando trova una stazione sufficientemente potente.
4. Dopo qualche secondo il display si aggiornerà. Il display mostrerà la frequenza del segnale rilevato.
5. Per trovare un'altra stazione, premere la manopola di controllo della sintonizzazione come prima.
6. Quando viene raggiunta la fine della gamma di lunghezza d'onda, la radio riprenderà la sintonizzazione dall'estremità opposta della gamma di lunghezza d'onda.
7. Ruotare il controllo del volume per regolare il livello del suono, come richiesto.
8. Per spegnere la radio, premere e tenere premuto il pulsante di alimentazione.

Sintonizzazione manuale – AM/FM

1. Premere e tenere premuto il pulsante di alimentazione per accendere la radio.
2. Premere il pulsante sorgente finché non viene visualizzato "AM" o "FM".
3. Ruotare la manopola di controllo della sintonizzazione per sintonizzarsi su una stazione.
4. Quando viene raggiunta la fine della gamma di lunghezze d'onda, la radio riprenderà la sintonizzazione dall'estremità opposta della gamma di lunghezze d'onda.
5. Utilizzare il controllo Volume per regolare il livello del suono, come richiesto.

Preimpostazione delle stazioni in modalità AM/FM

Sono presenti 6 stazioni preimpostate ciascuna per la radio AM e FM. Vengono utilizzate allo stesso modo per ciascuna gamma di lunghezze d'onda.

1. Sintonizzarsi sulla stazione radio desiderata come descritto in precedenza.
2. Premere e tenere premuto il pulsante preimpostato desiderato (da 1 a 6) finché la radio non emette un segnale acustico. "M1" per esempio viene indicato accanto alla frequenza. La stazione sarà memorizzata utilizzando il numero preimpostato. Ripetere questa procedura per le restanti preimpostazioni se necessario. Le stazioni preimpostate già memorizzate possono essere sovrascritte seguendo la procedura di cui sopra, se necessario.

Richiamo di una preimpostazione in modalità AM/FM

1. Premere il pulsante sorgente finché non viene visualizzato "AM" o "FM".
2. Premere momentaneamente il pulsante preimpostato per far sì che la radio si sintonizzi su una delle stazioni memorizzate nella memoria di preimpostazione.

FM stereo/mono FM

Se la stazione radio FM in ascolto ha un segnale debole, potrebbe essere udibile un sibilo. È possibile ridurre il sibilo costringendo la radio a riprodurre la stazione in mono anziché in stereo.

1. Premere il pulsante sorgente come necessario per selezionare la banda FM e sintonizzarsi sulla stazione FM desiderata come riportato in precedenza.
2. Premere e tenere premuta la manopola di controllo della sintonizzazione per entrare nell'impostazione del menu.
3. Ruotare il controllo della sintonizzazione finché "FM" non viene visualizzato sul display e premere la manopola di controllo della sintonizzazione per entrare nell'impostazione. Se l'impostazione è ST (stereo), premere il controllo della sintonizzazione per passare alla modalità MN (mono) per ridurre il sibilo. Premere il controllo della sintonizzazione per selezionare l'opzione.

Ascolto della musica tramite

trasmissione Bluetooth® BT

È necessario abbinare il proprio dispositivo Bluetooth® alla radio prima di poter effettuare il collegamento automatico per riprodurre/trasmettere la musica Bluetooth® attraverso la radio. L'abbinamento crea un "legame", che consente a due dispositivi di riconoscersi a vicenda.

Abbinamento del dispositivo Bluetooth® per la prima volta

1. Premere il pulsante sorgente finché non viene visualizzato "BT". READY comparirà sul display e l'icona Bluetooth® lampeggerà sul display.
2. Attivare il Bluetooth® sul dispositivo seguendo il manuale d'uso del dispositivo per consentire la procedura di abbinamento.
3. Premere il pulsante abbinamento Bluetooth®, quindi PAIR apparirà sul display. È possibile avviare la ricerca della radio sul dispositivo Bluetooth®. Una volta che "EY37A2" compare sul dispositivo Bluetooth®, premere l'elemento nella lista Bluetooth® e quello si collegherà alla radio.
4. Una volta connesso, l'icona Bluetooth® rimarrà stabile sul display. Ora è possibile riprodurre la musica nel dispositivo Bluetooth® tramite la radio.

NOTA:

• Se "EY37A2" viene mostrato nell'elenco dei dispositivi Bluetooth® ma il dispositivo non è in grado di connettersi adesso, eliminare la voce dall'elenco e abbinare nuovamente il dispositivo alla radio secondo i passaggi descritti in precedenza.
• L'intervallo di funzionamento effettivo tra la radio e il dispositivo abbinato è di circa 10 metri (30 piedi). Qualsiasi ostacolo tra la radio e il dispositivo può ridurre l'intervallo di funzionamento.
• Le prestazioni della connettività Bluetooth® possono variare a seconda dei dispositivi Bluetooth® connessi. Fare riferimento alle funzionalità Bluetooth® del dispositivo prima di connettersi alla radio. È possibile che non tutte le funzioni siano supportate su alcuni dispositivi Bluetooth®.

Riproduzione di dispositivi abbinati in precedenza

Questa unità è in grado di memorizzare fino a 8 set di dispositivi abbinati. Quando la memoria supera tale numero, il dispositivo abbinato per primo sarà sovrascritto dalla radio.

Se il dispositivo Bluetooth è già stato abbinato all'unità in precedenza, l'unità memorizzerà il dispositivo Bluetooth e tenterà di riconnettersi automaticamente al dispositivo in memoria con cui si era connesso per ultimo. Se il dispositivo connesso per ultimo non è disponibile, la radio tenterà di connettersi al secondo dispositivo connesso per ultimo, e così via.

Cancellazione della memoria del dispositivo abbinato

Premere e tenere premuto il pulsante di abbinamento Bluetooth® per circa 7 secondi finché non si sente un doppio tono. La radio elimina tutti i dispositivi dalla sua memoria e diventa rilevabile.

Scollegamento del dispositivo Bluetooth®

Premere e tenere premuto il pulsante di abbinamento Bluetooth® finché la radio non emette un segnale acustico per scollegarsi dal dispositivo Bluetooth®. L'icona Bluetooth® lampeggerà sul display a indicare che la radio è nuovamente rilevabile per l'abbinamento.

Orologio e allarmi

Impostazione del formato dell'orologio — TIM

Il display dell'orologio utilizzato in modalità stand-by e sugli schermi della modalità di riproduzione può essere impostato in un formato diverso. Il formato selezionato viene quindi utilizzato anche per l'impostazione degli allarmi.

1. Assicurarsi che la radio sia accesa. Premere e tenere premuto il controllo Sintonizzazione per accedere al menu avanzato della modalità corrente.
2. Ruotare il controllo Sintonizzazione finché "TIM" non viene mostrato sul display e premere il controllo Sintonizzazione per entrare nell'impostazione.
3. Ruotare il controllo Sintonizzazione per selezionare il formato 12 o 24 ore. Premere il controllo Sintonizzazione per confermare la scelta del formato orologio.

NOTA:

Se si seleziona il formato 12 ore, la radio utilizzerà il formato 12 ore per l'impostazione degli allarmi e mostrerà un orologio 12 ore con indicatore PM in modalità standby.

Impostazione manuale dell'ora dell'orologio

CLK

1. Assicurarsi che la radio sia accesa. Premere e tenere premuta la manopola di controllo sintonizzazione per accedere al menu avanzato della modalità corrente.
2. Ruotare il controllo Sintonizzazione finché "CLK" non viene visualizzato sul display e premere il controllo Sintonizzazione per entrare nell'impostazione. Ora l'impostazione dell'ora inizia a lampeggiare.
3. Ruotare il controllo Sintonizzazione per selezionare l'ora desiderata e premere il controllo Sintonizzazione per confermare l'impostazione. Ora l'impostazione dei minuti inizia a lampeggiare.
4. Ruotare il controllo Sintonizzazione per selezionare il minuto desiderato e premere

il controllo Sintonizzazione per confermare l'impostazione. Il display tornerà al menu precedente.

Impostazione della sveglia

La radio ha due allarmi, ciascuno dei quali può essere impostato come sveglia radio AM/FM o allarme segnalatore acustico. Assicurarsi che l'ora sia impostata prima di impostare gli allarmi.

a. Impostazione dell'allarme radio:

1. Assicurarsi che la radio sia accesa.
2. Premere e tenere premuto il pulsante allarme radio, il simbolo dell'allarme radio (RADIO) e l'ora sul display lampeggeranno seguiti da un segnale acustico.
3. Quando la cifra dell'ora lampeggia, ruotare il controllo Sintonizzazione per selezionare l'ora dell'allarme desiderata e premere il controllo Sintonizzazione per confermare l'impostazione dell'ora.
4. Quindi ruotare il controllo Sintonizzazione per selezionare il minuto dell'allarme desiderato e premere il controllo Sintonizzazione per confermare l'impostazione.
5. Quando il simbolo dell'allarme radio lampeggia, ruotare il controllo Sintonizzazione per selezionare la banda e la stazione desiderata per la sveglia, quindi premere il controllo Sintonizzazione per confermare la selezione.
6. Ruotare il controllo Sintonizzazione per selezionare il volume desiderato e premere il controllo Sintonizzazione per confermare l'impostazione. L'impostazione dell'allarme radio ora è completata.

NOTA:

Se la stazione dell'allarme AM/FM non è disponibile quando suona l'allarme, verrà utilizzato l'allarme segnalatore acustico al suo posto.

b. Impostazione dell'allarme segnalatore acustico HWS (Humane Wake System):

1. Assicurarsi che la radio sia accesa.
2. Premere e tenere premuto il pulsante allarme segnalatore acustico. Il simbolo dell'allarme segnalatore acustico (BUZER) e l'ora sul display lampeggeranno, seguiti da un segnale acustico.
3. Quando la cifra dell'ora lampeggia, ruotare il controllo Sintonizzazione per selezionare l'ora dell'allarme desiderata e premere il controllo Sintonizzazione per confermare l'impostazione dell'ora.
4. Quindi ruotare il controllo Sintonizzazione per selezionare il minuto dell'allarme desiderato e premere il controllo Sintonizzazione per confermare l'impostazione.
5. Ruotare il controllo Sintonizzazione per selezionare il volume desiderato e premere

il controllo Sintonizzazione per confermare il volume. L'impostazione dell'allarme segnalatore acustico ora è completata.

Quando suona l'allarme

Per annullare un allarme che suona, premere il pulsante alimentazione.

Disattivazione/annullamento degli allarmi

Per disattivare un allarme attivo, premere il pulsante allarme corrispondente per annullare l'impostazione dell'allarme.

Durata del suono dell'allarme ALM

1. Premere e tenere premuto il controllo Sintonizzazione per accedere al menu avanzato della modalità corrente.
2. Ruotare il controllo Sintonizzazione finché "ALM" non viene visualizzato sul display. Premere il controllo Sintonizzazione per entrare nell'impostazione.
3. Ruotare il controllo Sintonizzazione per scorrere le opzioni 1, 3, 5, 10, 15, 30 e 60 minuti. Fermarsi quando l'opzione desiderata compare sul display, quindi premere il controllo Sintonizzazione per confermare l'impostazione.

Snooze SNZ

1. Quando suona l'allarme, premere un pulsante qualsiasi diverso dal pulsante alimentazione per silenziare l'allarme. Il simbolo snooze (z^zZ) comparirà sul display.
2. Per regolare il tempo di silenziamento del timer snooze, premere e tenere premuto il controllo Sintonizzazione per entrare nell'impostazione del menu.
3. Ruotare il controllo Sintonizzazione finché "SNZ" non viene visualizzato sul display, quindi premere il controllo Sintonizzazione per entrare nell'impostazione. Ruotare il controllo Sintonizzazione per regolare il tempo di silenziamento tra le opzioni di 1, 3, 5, 10, 15 minuti o OFF per il timer snooze.
4. Per annullare il timer snooze quando l'allarme è sospeso, premere il pulsante alimentazione. Per disattivare la funzione snooze, ruotare il controllo Sintonizzazione finché non viene mostrato "OFF".

Timer Sleep SLP

La radio può essere impostata in modo da spegnersi automaticamente dopo che è trascorso un tempo preimpostato. L'impostazione del timer Sleep può essere regolata tra OFF, 15, 30, 45, 60 e 90 minuti.

1. Premere e tenere premuto il controllo Sintonizzazione per entrare nell'impostazione del menu avanzato.
2. Ruotare il controllo Sintonizzazione finché "SLP" non viene visualizzato sul display. Premere il controllo Sintonizzazione per entrare nell'impostazione.
3. Ruotare il controllo Sintonizzazione per scorrere le opzioni di OFF, 15, 30, 45, 60 o 90. Fermarsi quando l'impostazione del timer sleep desiderata compare sul display. L'impostazione sarà salvata e l'LCD tornerà al display normale.
4. La radio si spegnerà automaticamente una volta trascorso il timer Sleep preimpostato. L'icona Timer sleep (z) verrà visualizzata sul display durante un timer Sleep attivo.
5. Per annullare la funzione Timer sleep prima che sia trascorso il tempo preimpostato, è sufficiente premere il pulsante alimentazione per spegnere manualmente l'unità. Per annullare la funzione quando il conto alla rovescia è in corso, andare al menu di impostazione del timer sleep e selezionare "OFF".

Funzione di controllo toni TON

Il suono del sistema audio può essere regolato secondo il proprio gusto personale in base al materiale che si sta ascoltando. La radio dispone di 5 modalità di equalizzazione preimpostate. In alternativa, è possibile impostare i livelli degli alti e dei bassi in base alle proprie preferenze.

1. Premere il controllo Volume per entrare nel menu EQ.
2. Ruotare il controllo Volume finché "TON" non viene visualizzato sul display. Premere il controllo Volume per entrare nel menu di configurazione.
3. Ruotare il controllo Volume per scorrere le 6 modalità sottostanti finché non viene visualizzata la modalità desiderata. Quindi premere il controllo Volume per confermare l'impostazione.

a. TN 1-Flat b. TN 2-Heavy c. TN 3-Soft d. TN 4-Clear e. TN 5-Vocal

1. Per tornare al menu di livello superiore, ruotare il controllo Volume finché non viene visualizzato sul display. Quindi premere nuovamente il controllo Volume per tornare al menu di livello superiore.

Impostazione del mio EQ ——BAS

Se le funzioni di equalizzazione preimpostate non sono di proprio gradimento, è possibile impostare alti e bassi personalizzati come di seguito:

1. Premere il controllo Volume per entrare nel menu EQ.
2. Ruotare il controllo Volume finché "BAS" non viene visualizzato sul display. Premere il controllo Volume per entrare nel menu di configurazione.
3. Ruotare il controllo Volume per regolare il livello dei bassi (tra -5 e +3). Il suono cambierà man mano che si regola il livello. Premere nuovamente il controllo Volume per confermare l'impostazione.
4. Ruotare il controllo Volume finché "TRE" non viene visualizzato sul display. Premere il controllo Volume per entrare nel menu di configurazione.
5. Ruotare il controllo Volume per regolare il livello degli alti (tra -5 e +3). Il suono cambierà man mano che si regola il livello. Premere nuovamente il controllo Volume per confermare l'impostazione.

Impostazione del suono di funzionamento

È possibile attivare o disattivare il suono di funzionamento della radio.

1. Premere e tenere premuto il controllo Sintonizzazione per entrare nel menu di impostazione della modalità corrente.
2. Ruotare il controllo Sintonizzazione finché "SND" non viene visualizzato sul display, quindi premere il controllo Sintonizzazione per entrare nell'impostazione.
3. Ruotare il controllo Sintonizzazione per scegliere la selezione desiderata e premere il controllo Sintonizzazione per confermare l'impostazione.

Presa ingresso ausiliario

Una presa ingresso ausiliario stereo da 3,5 mm è fornita sul lato sinistro della radio.

1. Collegare una sorgente audio esterna (ad esempio, smartphone, lettore MP3 o CD) alla presa ingresso ausiliario.
2. Premere il pulsante sorgente finché non viene visualizzato AUX IN.
3. Regolare l'impostazione del volume sullo smartphone o sul lettore MP3 o CD per garantire un adeguato livello di segnale dal lettore, e quindi utilizzare il controllo Volume della radio come necessario per un ascolto confortevole.

Presa per auricolari

Una presa per auricolari da 3,5 mm situata sul lato destro della radio è fornita per l'uso con gli auricolari. L'inserimento di una spina disattiva automaticamente l'altoparlante interno.

Tenere presente che la sensibilità degli auricolari può variare ampiamente. Si consiglia pertanto di impostare il volume ad un livello basso prima di collegare gli auricolari alla radio. Si raccomanda inoltre di ridurre il volume prima di scollegare gli auricolari.

ATTENZIONE:

Una pressione sonora eccessiva esercitata dagli auricolari e dalle cuffie può causare la perdita dell'udito.

Presa USB per la ricarica di smartphone

NOTA:

I dispositivi USB non possono essere ricaricati durante la ricezione di trasmissioni in AM.

La radio dispone di una presa USB destinata esclusivamente alla ricarica di smartphone e dispositivi simili.

Il tempo di caricamento può variare; in alcuni casi, la ricarica può richiedere più tempo rispetto a quando si utilizza l'unità di ricarica del produttore in dotazione con lo smartphone.

1. Collegare lo smartphone alla presa di ricarica USB sul lato sinistro della radio.
2. Lo smartphone inizierà a caricarsi. Tenere presente che la ricarica può avvenire in modalità FM/Bluetooth®/Aux-in.
3. Una volta ricaricato lo smartphone, rimuovere il cavo USB.

ATTENZIONE:

Alcuni dispositivi possono essere ricaricati solamente mediante un tipo specifico. Assicurarsi di verificarlo prima di ricaricare un dispositivo.

• Il caricabatteria potrebbe non fornire l'alimentazione ad alcuni dispositivi USB.
• Quando non viene utilizzato o dopo la ricarica, rimuovere il cavo USB e chiudere il coperchio. Non collegare la sorgente di alimentazione alla porta USB. Altrimenti sussiste il rischio di incendio. La porta USB è prevista solo per la ricarica di dispositivi a voltaggio inferiore. Posizionare sempre il coperchio sulla porta USB quando non si carica un dispositivo a voltaggio inferiore.
• Non inserire un chiodo, cavo, ecc. nella porta di alimentazione USB. Altrimenti un corto circuito potrebbe provocare fumo e fuoco. Non collegare questa presa USB alla porta USB del PC, in quanto è altamente probabile che ciò potrebbe causare il guasto delle unità. Non usare mai la presa USB in condizioni di pioggia o di umidità per evitare che l'umidità penetri nella radio. Tenere sempre il coperchio in gomma sul retro ben chiuso in queste condizioni.

Luce LED

La radio è dotata di una luce LED a lunga durata posta sul pannello frontale della radio.

Premere il pulsante luce per accendere e spegnere la luce LED.

Attenzione: NON FISSARE DIRETTAMENTE IL RAGGIO.

NOTA:

Quando non vengono eseguite operazioni, dopo 10 minuti la luce inizia a lampeggiare, per poi spegnersi un minuto più tardi.

IV. MANUTENZIONE

Per la pulizia dell'apparecchio, utilizzare un panno morbido ed asciutto. NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia. Qualora l'interno dell'unità o del pacco batteria si bagni, togliere immediatamente l'acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nell'unità. In caso di problemi durante l'uso dell'unità, contattare il più vicino centro di assistenza autorizzato.

V. ACCESSORI

Pacco batteria

Leggere i dati tecnici.

Caricabatteria

• Per informazioni, rivolgersi a un rivenditore autorizzato.

NOTA:

Il pacco batteria e il caricabatteria non sono inclusi in questo kit.

[Pacco batteria]

Per un uso corretto del pacco batteria

Pacco batteria Li-ion [Fig. 4]

• Le batterie ricaricabili hanno una durata limitata.
• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso e ricaricarlo.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali. La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.
• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro. Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.
• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.
• Quando si rimuove il pacco batteria dall'unità principale, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito.

ATTENZIONE:

• Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.
• In caso di surriscaldamento del motore e della batteria, la funzione di protezione si attiverà e il motore e la batteria smetteranno di funzionare.

Per un utilizzo sicuro

• Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza. Prima dell'uso, verificare che il pacco batteria sia inserito correttamente nell'unità principale.

[Caricabatterie]

Ricarica

ATTENZIONE:

1) Il caricabatterie è progettato per funzionare con un'alimentazione elettrica domestica standard, esclusivamente come indicato sulla targhetta di classificazione. Caricare solo al voltaggio indicato sulla targhetta di classificazione dell'unità. Ad esempio 230 V/50 Hz. 2) Non tentare di utilizzarlo con altri voltaggi o frequenze nominali. 3) Se la temperatura del gruppo batteria scende al di sotto di -10°C (14°F), la ricarica si arresta automaticamente per evitare la degradazione della batteria. 4) L'intervallo della temperatura ambiente è compreso tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria viene utilizzato quando la temperatura della batteria è inferiore a 0°C (32°F), l'unità potrebbe non funzionare correttamente. 5) Usare il caricabatterie a temperature comprese tra 0°C (32°F) e 40°C (104°F) e caricare la batteria ad una temperatura simile a quella della batteria stessa. (Dovrebbe esserci una differenza massima di 15°C (59°F) tra le temperature della batteria e della posizione di ricarica.) 6) Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per un'ora per permettere allo stesso di raggiungere la temperatura ambiente. 7) Lasciate raffreddare il caricatore quando caricate più di due pacchi batteria consecutivamente.

8) Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o per altro scopo. 9) Onde evitare il rischio d'incendio o il danneggiamento del caricabatterie:

Non coprite le prese d'aria del caricabatterie e del pacco batteria. - Scollegare il caricabatterie se non in uso.

NOTA:

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Come ricaricare

1. Collegare il caricatore alla presa di corrente.

NOTA:

Potrebbero presentarsi delle scintille quando la spina viene inserita nell'alimentazione CA, ma questo non pone un problema in termini di sicurezza.

1. Collegare saldamente il pacco batteria all'interno del caricatore.
2. Allineare le marcature e collocare la batteria nel raccordo del caricatore.
3. Far scorrere nella direzione indicata dalla freccia.

1. Durante la ricarica, la spia di carica si accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.
2. La ricarica non avviene se il pacco batteria è molto caldo (per esempio, subito dopo l'uso per un lavoro pesante). La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia automaticamente quando la batteria si è raffreddata.
3. La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.
4. A ricarica completata, la spia verde si spegne.
5. Se la temperatura del pacco batteria raggiunge 0°C (32°F) o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale. Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.
6. Se la spia di carica (verde) non si spegne, rivolgersi a un rivenditore autorizzato.
7. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti, la spia di carica verde si spegnerà.

SEGNALI SPIE

Riciclo batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio e/o sulla documentazione o sui manuali che accompagnano i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere smaltiti nei rifiuti domestici generici.

Per un trattamento adeguato, il recupero e il riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2012/19/UE e 2006/66/CE.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e a evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito a un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i nostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto e in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante o il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali o il rivenditore e informarvi sulle modalità per un corretto smaltimento.

Adattatore di alimentazione CA	CC12 V/1500 mA, pin centrale positivo
Batteria	Riserva: UM-3 (formato AA) × 2
	Batteria principale: 14,4 V/18 V
Bluetooth® QD ID	58625
Versione Bluetooth®	4,0
Profili Bluetooth®	A2DP/SCMS-T
Potenza di trasmissione	Classe 2 di alimentazione della specifica Bluetooth®(2,5 mW)
Intervallo di trasmissione	Circa 10 m (varia in base alle condizioni di utilizzato)
Codec supportato	SBC
Profilo Bluetooth® compatible	A2DP
Intervallo di frequenza	FM 87,5-108 MHz (0,05 MHz/incremento)
	AM (MW) 522-1629 kHz (9 kHz/incremento)
Altoparlante	3,5 pollici 8 ohm × 2
Potenza in uscita	Con adattatore di alimentazione CA: 1,7 W × 2 Con pacco batteria da 14,4 V: 2,6 W × 2 Con pacco batteria da 18 V: 4,5 W × 2
Terminale di ingressso	Dia. 3,5 mm/Max. 2 V/stereo (INGRESSO AUSILIARIO)
Terminale di uscita	USB: USCITA CC 5 V/1 A Auricolare: Dia. 3,5 mm/3 Ω/150 mV/stereo
Sistema antenna	FM: antenna ad alla piegata morbida
	AM: antenna a barre
Dimensioni (L × A × P)	344 mm × 280 mm × 239 mm
Peso	4,7 kg (con EY9L51)/4,0 kg (solo unità principale)
Consumo energetico	Max. 7 W 0,12 W (modalità Standby)

[PACCO BATTERIA]

Modello N°	EY9L41	EY9L42	EY9L44	EY9L45	EY9L47	EY9L50	EY9L51	EY9L52
Accumatore	Batteria Li-ion
Tensionebattery	14,4V DC(3,6V × 4 celle)		14,4V DC(3,6V × 8 celle)		14,4V DC(3,6V × 4 celle)	18V DC(3,6V × 10 celle)		18V DC(3,6V × 5 celle)
Tempodi funzionamentoa 50 W+50 W(licezione FM)	Circa18 h	Circa9 h	Circa19 h	Circa24 h	Circa 11 h	Circa19 h	Circa24 h	Circa 11 h

[CARICABATTERIA]

Modello N°	EY0L82
Potenza	Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Peso	0,93 kg
Tempo di caricamento	EY9L41	EY9L42	EY9L44	EY9L45	EY9L47	EY9L50	EY9L51	EY9L52
	Utilizzabile: 35min.	Utilizzabile: 30min.	Utilizzabile: 40min.	Utilizzabile: 50min.	Utilizzabile: 35min.	Utilizzabile: 40min.	Utilizzabile: 55min.	Utilizzabile: 35min.
	Completa: 50min.	Completa: 35min.	Completa: 55min.	Completa: 60min.	Completa: 40min.	Completa: 55min.	Completa: 70min.	Completa: 40min.

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area.

Fare riferimento al catalogo generale più recente.

Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.

VII. LICENZE

• Il marchio denominativo Bluetooth® e i loghi sono di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi registrati e nomi di marchi sono di proprietà dei rispettivi proprietari.
• I vari nomi, nomi di società e nomi di prodotti presentati in questo manuale sono marchi o marchi registrati delle rispettive società. Tenere presente che alcuni simboli TM o ® sono omessi nel presente documento.

Informazioni sul Bluetooth®

Panasonic non si assume alcuna responsabilità per dati e/o informazioni compromessi nel corso di una trasmissione wireless.

Banda di frequenza utilizzata

Questo sistema utilizza la banda di frequenza 2,4 GHz.

■ Certificazione di questo dispositivo

• Questo sistema è conforme alle limitazioni di frequenza e ha ricevuto la certificazione sulla base delle leggi sulla frequenza. Pertanto, non è necessario un permesso wireless. Le azioni sottostanti sono perseguibili per legge in alcuni paesi:
• Smontare o modificare l'unità. Rimuovere le indicazioni delle specifiche.

Limitazioni d'uso

• La trasmissione wireless e/o l'utilizzo con tutti i dispositivi muniti di Bluetooth® non sono garantiti.
• Tutti i dispositivi devono conformarsi agli standard fissati da Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, la connessione potrebbe fallire o alcune operazioni potrebbero differire.
• Questo sistema supporta le funzioni di protezione Bluetooth®. Ma, a seconda dell'ambiente operativo e/o delle impostazioni, questa protezione potrebbe non essere sufficiente. Trasmettere i dati in modalità wireless a questo sistema con cautela.
• Questo sistema non può trasmettere dati a un dispositivo Bluetooth®.

Portata di utilizzo

Utilizzare questo dispositivo a una portata massima di 10 m.

La portata può diminuire a seconda dell'ambiente, della presenza di ostacoli o interferenze.

Interferenze da altri dispositivi

• Questo sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumori e scatti audio a causa dell'interferenza delle onde radio se l'unità principale si trova troppo vicino a dispositivi Bluetooth® o dispositivi che utilizzano la banda da 2,4 GHz.
• Questo sistema potrebbe non funzionare correttamente se le onde radio di una stazione trasmittente vicina, ecc., sono troppo forti.

Utilizzo previsto

• Questo sistema è previsto esclusivamente per l'utilizzo normale e generico. Non utilizzare questo sistema in prossimità di apparecchiature o in un ambiente sensibile alle interferenze delle radiofrequenze (esempio: aeroporti, ospedali, lavoratori, ecc.).

Dichiarazione di conformità (DdC)

"Panasonic

C∈1797

Corporation" dichiara qui che questo prodotto

è conforme ai requisiti essenziali e altre relative norme della Direttiva 1999/5/EC.

I clienti possono scaricare una copia della DdC originale dei nostri prodotti R&TTE dal nostro server per le DdC:

http://www.doc.panasonic.de Contatti del Rappresentante Autorizzato:

Panasonic Testing Centre, Panasonic Europe Ltd. - sede di Amburgo, Winsbergring 15, 22525 Amburgo, Germania

Contatto con un rappresentante autorizzato:

Panasonic Testing Centre, Panasonic Europe Ltd. - Hamburg office, Winsbergring 15, 22525 Hamburg, Alemania
