Reference Premiere RP-250S - Enceinte KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Marque	Klipsch
Modèle	Reference Premiere RP-250S
Type de produit	Enceinte surround / latérale
Dimensions (H x L x P)	33,5 cm x 25,4 cm x 20,3 cm
Poids	8,2 kg
Type d'alimentation	Passive (nécessite amplificateur externe)
Impédance	8 ohms
Puissance admissible (continue / crête)	100 W / 400 W
Réponse en fréquence	58 Hz - 25 kHz (± 3 dB)
Sensibilité	94 dB
Haut-parleurs	Tweeter à pavillon Tractrix 90° x 90°, 2 x woofers Cerametallic de 13,3 cm (5,25")
Fonctions principales	Son surround large, pavillon Tractrix pour dispersion optimale, membrane Cerametallic légère
Entretien et nettoyage	Dépoussiérage avec un chiffon doux et sec, éviter les produits abrasifs
Sécurité	Ne pas exposer à l'humidité, ne pas obstruer les évents, déconnecter avant nettoyage
Pièces détachées et réparabilité	Contacter le service client Klipsch pour les pièces détachées et réparations
Informations générales	Finitions : bois noir grainé, utilisation recommandée en canal surround dans un système home-cinéma

FOIRE AUX QUESTIONS - Reference Premiere RP-250S KLIPSCH

Comment connecter l'enceinte RP-250S à un amplificateur ?

Utilisez des câbles d'enceinte standard. Connectez les bornes rouges (positive) et noires (négative) de l'enceinte aux bornes correspondantes de l'amplificateur en respectant la polarité.

Quelle est l'impédance de l'enceinte ?

L'impédance nominale est de 8 ohms, compatible avec la plupart des amplificateurs home-cinéma.

Puis-je utiliser cette enceinte comme enceinte principale ?

Elle est conçue pour les canaux surround, mais peut être utilisée comme enceinte latérale dans un système 5.1 ou 7.1. Pour une utilisation en enceinte principale, préférez des modèles colonnes ou bibliothèque.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager le boîtier ou les haut-parleurs.

Quelle est la puissance recommandée de l'amplificateur ?

Un amplificateur délivrant entre 50 et 200 watts par canal est recommandé pour exploiter pleinement les performances de l'enceinte sans risque de distortion.

L'enceinte est-elle magnétiquement blindée ?

Non, elle n'est pas blindée. Évitez de la placer à proximité d'écrans CRT (tubes cathodiques) pour ne pas perturber l'image.

Puis-je l'installer sur un mur ?

Oui, l'enceinte dispose de fixations murales intégrées. Consultez la notice pour les instructions de montage et assurez-vous que le mur peut supporter le poids.

Quelle est la garantie de ce produit ?

Klipsch offre généralement une garantie de 5 ans à partir de la date d'achat. Vérifiez les conditions spécifiques auprès de votre revendeur ou sur le site officiel.

Comment améliorer la qualité sonore ?

Positionnez les enceintes à hauteur d'oreille et orientez-les vers la zone d'écoute. Éloignez-les des murs pour éviter les réflexions parasites.

Que faire en cas de son déformé ?

Vérifiez les connexions, assurez-vous que l'amplificateur n'est pas en saturation (écrêtage) et que la puissance délivrée ne dépasse pas la capacité de l'enceinte.

MODE D'EMPLOI Reference Premiere RP-250S KLIPSCH

1) le standard, l'étalon, le repère utilisé à des fins de comparaison
2) la concrétisation du son légendaire de Klipsch

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créant notre technologie exclusive de pavillon et en établissant les principes acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidèles à la vision de PWK et incorporons près d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvrez la puissance, le détail et l'émotion des enceintes Reference de Klipsch.

Klipsch, Keepers of the Sound ^® .

FRANÇAIS

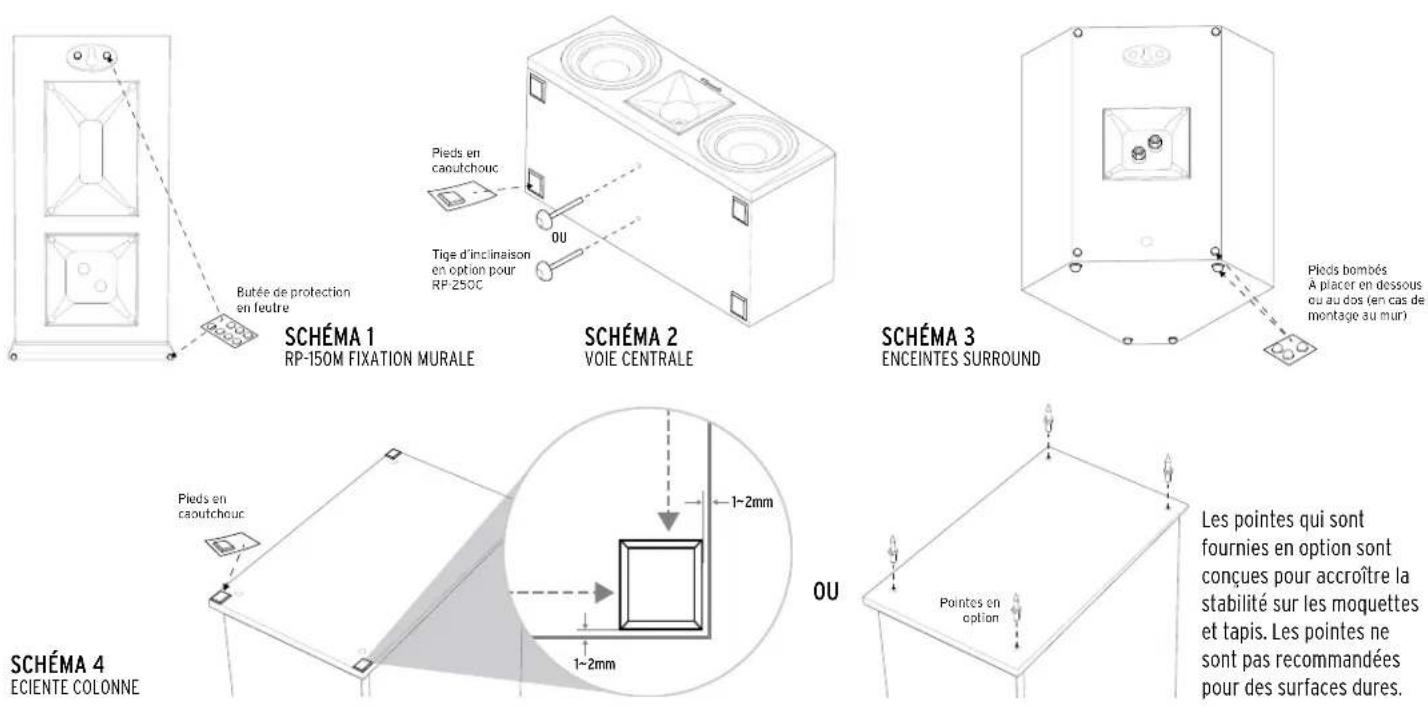

Certaines enceintes Klipschi ^o ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation. Veuillez vous reporter aux schémas 1, 2, 3, et 4 pour l'installation.

Pieds bombés À placer en dessous ou au dos (en cas de montage au mur)
Les pointes qui sont fournies en option sont conçues pour accroître la stabilité sur les moquettes et tapis. Les pointes ne sont pas recommandées pour des surfaces dures.

POSITIONNEMENT DANS LA PIÈCE BRANCHEMENT

Enceintes des voies principales gauche et droite – Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale – Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrière – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissent beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement.

Branchement conventionnel – En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Les modèles Reference Premiere RP-280F, RP-260F, RP-250F et RP-160M sont équipés de bornes de raccordement jumelées. Dans le cas d'un raccord avec un seul câble, la barre de raccord de la borne doit rester en place. Dans le cas d'un raccord double amplification ou à deux câbles (bi-câblage), la barre de raccord de la borne doit être retirée. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

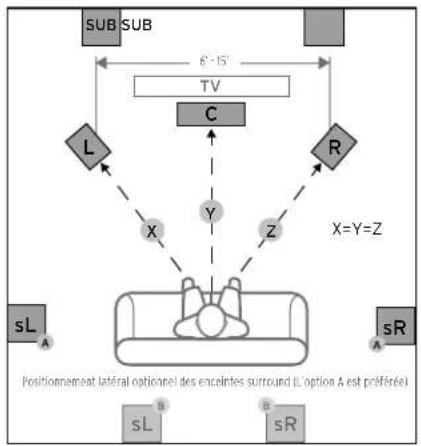

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE
    note right of A "TV"
        6'-15'
    end
    note right of G "X=Y=Z"
    note right of H "Positionnement latéral optionnel des encintes surround (L option A est préféré)"

FIGURE 3 BRANCHEMENTS STANDARD
    note right of B "Avant droit/Avant gauche"

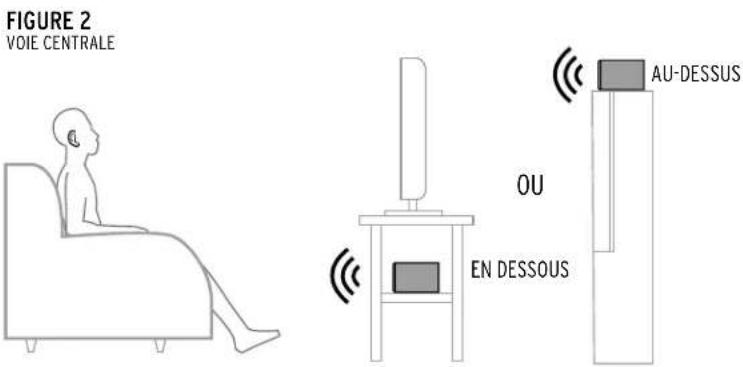

FIGURE 2 VOIE CENTRALE OU EN DESSOUS AU-DESSUS

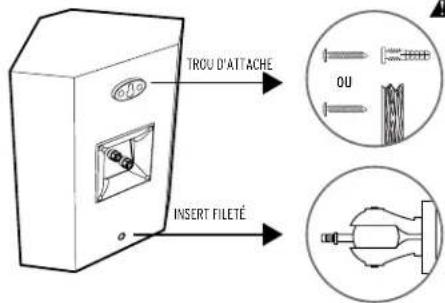

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

TROU D'ATTACHE OU INSERT FILETÉ

ATTENTION!

N'utilisez pas le trou en poire pour une installation au plafond

n° 10

Vis à bois à tête bombée de 6 à 7,5 cm

'Vissez dans un poteau

mural ou utiliser des chevilles :

gardez 6 mm apparents

3/8-16 x 0.5

*Supports muraux non inclus

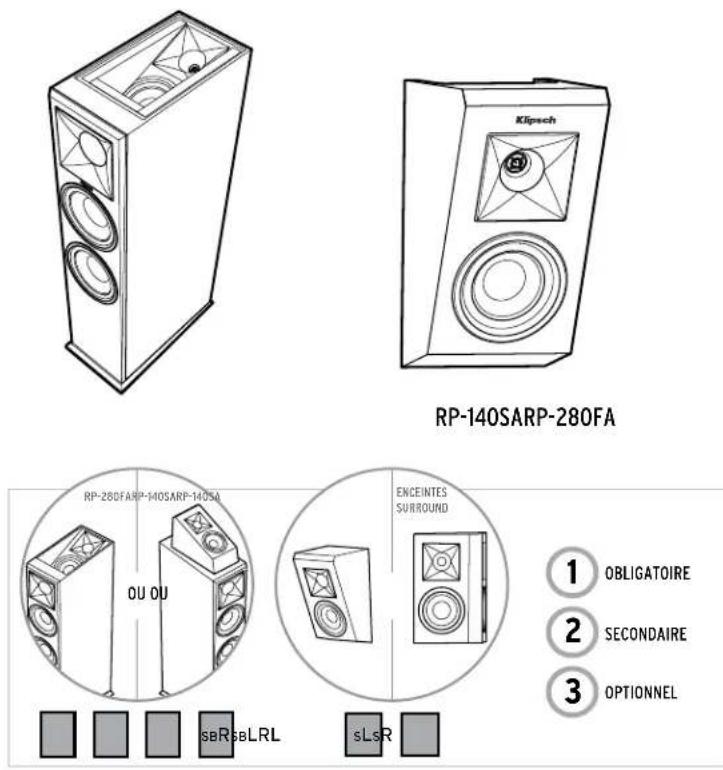

REFERENCE PREMIERE AVEC LA TECHNOLOGIE DOLBY ATMOS®

KP-140SARP-280FA RP-280FARP-140SARP-140SA OU OU sBR sBLRL ENCEINTES SURROUND ① OBLIGATOIRE ② SECONDAIRE ③ OPTIONNEL sLsR

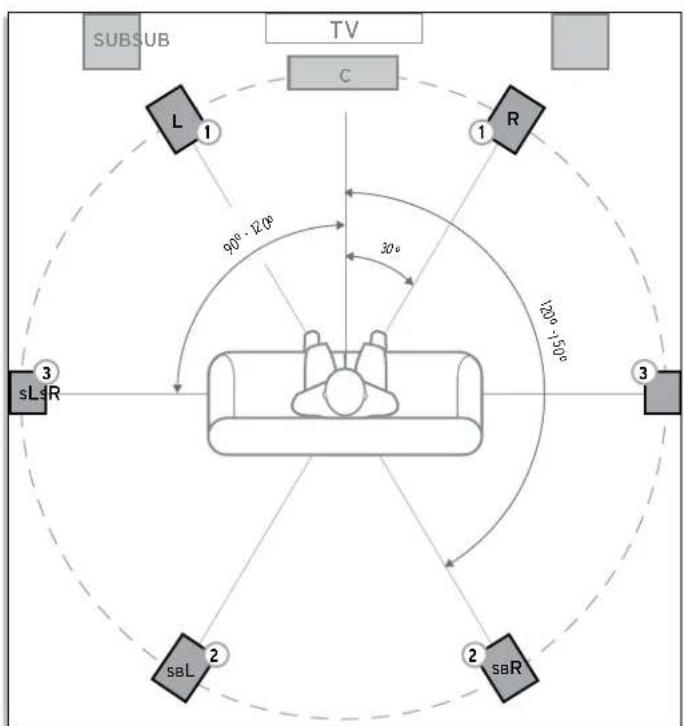

SUBSUB TV C L 1 90° - 120° 30° 120° - 150° sL4R 3 sB L 2 2 sB R

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

REFERENCE PREMIERE AVEC LA TECHNOLOGIE DOLBY ATMOS®

BRANCHEMENTS

S HAUTEUR - + - + PRINCIPAL RP-2B0FA HAUTEUR HAUTEUR - + PRINCIPAL PRINCIP Répéteur A4y surroire Frég. filtre de bande min. recommandée 80Hz OU

RFQ. filtre de bande min. recommandée 150Hz RP-40SA + - + ECIENTE COLONNE - + - + Recepteur A/P surround Récepteur A/P surround

Il est possible d'ajouter le RP-140SA à une installation d'enceintes passive.

N'utilisez pas le trou en poire pour une installation au plafond

n°10

Vis à bois à tête bombée de 6 à 7,5 cm

Vissez dans un poteau

mural ou utilisez des chevilles ; gardez 6 mm apparents

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.
