Marke	Klipsch
Modell	Reference Premiere RP-250S
Produkttyp	Surround-/Seitenlautsprecher
Abmessungen (H x B x T)	33,5 cm x 25,4 cm x 20,3 cm
Gewicht	8,2 kg
Stromversorgungstyp	Passiv (erfordert externen Verstärker)
Impedanz	8 Ohm
Zulässige Leistung (Dauer-/Spitzenleistung)	100 W / 400 W
Frequenzgang	58 Hz - 25 kHz (± 3 dB)
Empfindlichkeit	94 dB
Lautsprecher	Tractrix-Horn-Tweeter 90° x 90°, 2 x Cerametallic-Tieftöner 13,3 cm (5,25")
Hauptfunktionen	Breiter Surround-Sound, Tractrix-Horn für optimale Streuung, leichte Cerametallic-Membran
Pflege und Reinigung	Staubentfernung mit einem weichen, trockenen Tuch, Vermeidung von Scheuermitteln
Sicherheit	Nicht Feuchtigkeit aussetzen, Lüftungsschlitze nicht blockieren, vor Reinigung trennen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Klipsch-Kundendienst für Ersatzteile und Reparaturen
Allgemeine Informationen	Oberflächen: schwarzes, gemasertes Holz, empfohlene Verwendung als Surround-Kanal in einem Heimkinosystem

Häufig gestellte Fragen - Reference Premiere RP-250S KLIPSCH

Wie schließe ich den RP-250S Lautsprecher an einen Verstärker an?

Verwenden Sie Standard-Lautsprecherkabel. Verbinden Sie die roten (Plus) und schwarzen (Minus) Anschlüsse des Lautsprechers mit den entsprechenden Anschlüssen des Verstärkers unter Beachtung der Polarität.

Wie hoch ist die Impedanz des Lautsprechers?

Die Nennimpedanz beträgt 8 Ohm, kompatibel mit den meisten Heimkino-Verstärkern.

Kann ich diesen Lautsprecher als Hauptlautsprecher verwenden?

Er ist für Surround-Kanäle konzipiert, kann aber als Seitenlautsprecher in einem 5.1- oder 7.1-System verwendet werden. Für den Einsatz als Hauptlautsprecher bevorzugen Sie Stand- oder Regallautsprecher.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch zur Staubentfernung. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel, die das Gehäuse oder die Lautsprecher beschädigen könnten.

Welche Verstärkerleistung wird empfohlen?

Ein Verstärker mit 50 bis 200 Watt pro Kanal wird empfohlen, um die volle Leistung des Lautsprechers ohne Verzerrungsrisiko zu nutzen.

Ist der Lautsprecher magnetisch abgeschirmt?

Nein, er ist nicht abgeschirmt. Vermeiden Sie die Platzierung in der Nähe von CRT-Bildschirmen (Kathodenstrahlröhren), um Bildstörungen zu vermeiden.

Kann ich ihn an der Wand montieren?

Ja, der Lautsprecher verfügt über integrierte Wandhalterungen. Beachten Sie die Montageanleitung und stellen Sie sicher, dass die Wand das Gewicht tragen kann.

Wie lange ist die Garantie für dieses Produkt?

Klipsch bietet in der Regel eine Garantie von 5 Jahren ab Kaufdatum. Überprüfen Sie die spezifischen Bedingungen bei Ihrem Händler oder auf der offiziellen Website.

Wie kann ich die Klangqualität verbessern?

Positionieren Sie die Lautsprecher auf Ohrhöhe und richten Sie sie auf den Hörbereich aus. Halten Sie sie von Wänden fern, um unerwünschte Reflexionen zu vermeiden.

Was tun bei verzerrtem Klang?

Überprüfen Sie die Verbindungen, stellen Sie sicher, dass der Verstärker nicht in Sättigung (Clipping) gerät und dass die gelieferte Leistung die Kapazität des Lautsprechers nicht überschreitet.

BEDIENUNGSANLEITUNG Reference Premiere RP-250S KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere proprietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedes von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzision und die Emotion von Klipsch Reference.

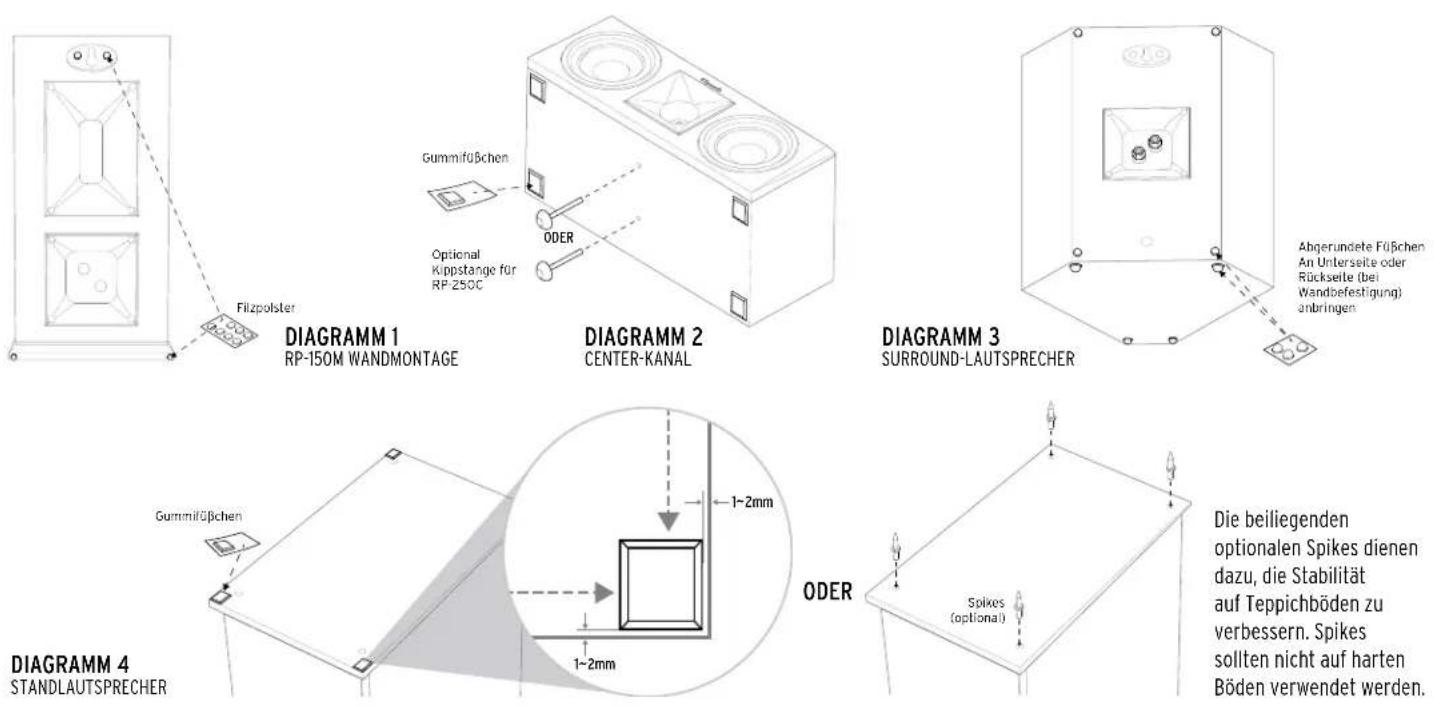

Manche Klipsch® Lautsprecher verfügen über Füße oder anderes Zubehör, das vor der Benutzung installiert werden muss. Installationshinweise finden Sie in Diagramm 1, 2, 3, und 4.

Die beiliegenden optionalen Spikes dienen dazu, die Stabilität auf Teppichböden zu verbessern. Spikes sollten nicht auf harten Böden verwendet werden.

AUFSTELLUNG IM RAUM

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfiehlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Lautsprecher – Klipsch WDST Surround-Lautsprecher sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. Die Lautsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichten Raumklang. Abbildungen 1, 3 und 4 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

ANSCHLÜSSE

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Die Reference Premiere-Modelle RP-280F, RP-260F, RP-250F und RP-160M verfügen über doppelte Anschlussterminals. Wenn eine Einkabel-Verbindung benutzt wird, sollte der Verbindungsstreifen an Ort und Stelle bleiben. Bei einer Bi-Wiring- oder Bi-Amping-Verbindung musst der Verbindungsstreifen entfernt werden. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen – Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie Ihren Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

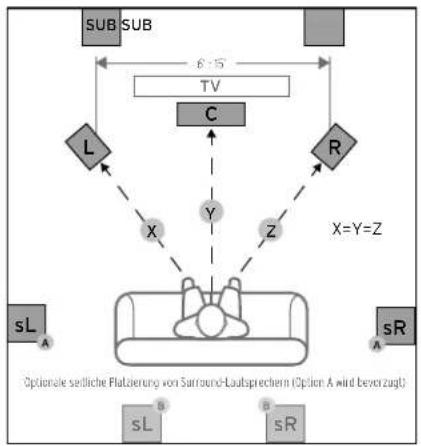

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

ABBILDUNG 2

CENTER-KANAL

ÜBER ODER UNTER

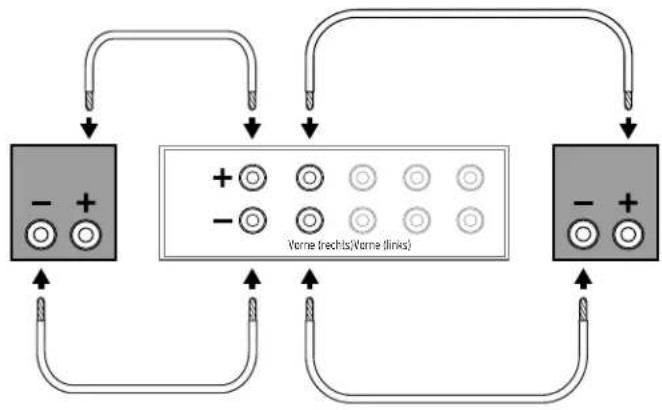

ABBILDUNG 3
STANDARDANSCHLÜSSE


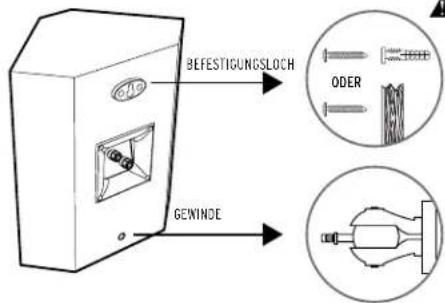

ABBILDUNG 4
WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

Befestigungslöch ODER GENINDE

VORSICHT!

Verwenden Sie das

Befestigungslach nicht zur Deckenmontagel

No.10

25- bis 3-Zoll Flachkopf-

Holzschrauben In Ständerprofil

befestigen oder Dübel verwenden etwa 6 mm hervorstehen lassen

3/8-16×0.5

*Wanchalterungen nicht im Lieferumlang enthalten

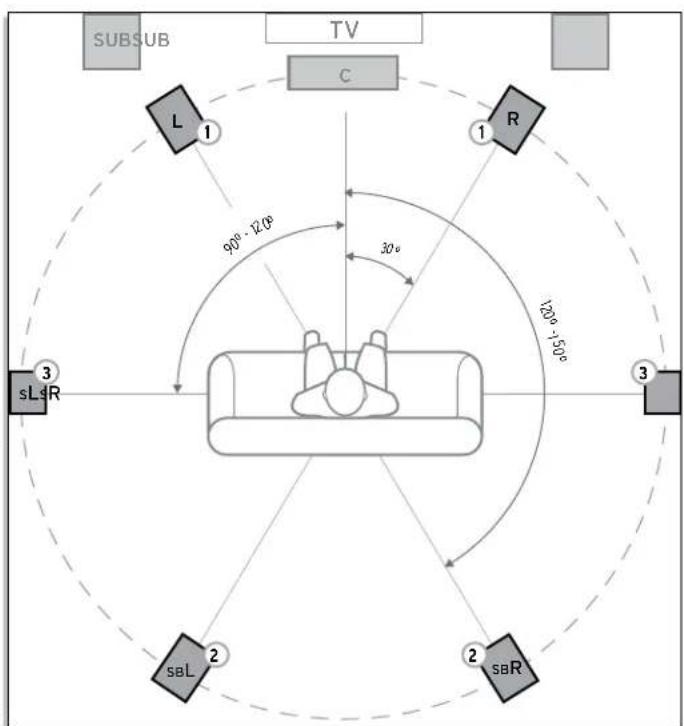

REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE

KP-140SARP-280FA RP-280FARP-140SARP-1405A ODER ODER SURROUND LAUTSPRECHER ① NOTWENDIG ② SEKUNDÄR ③ OPTIONAL sRssLRL sLsR

SUBSUB TV C L 1 90° - 120° 30° 120° - 150° sL4R 3 sB L 2 2 sB R

LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE

Der RP-140SA kann jeder
Gruppe passiver Lautsprecher hinzugefügt werden.

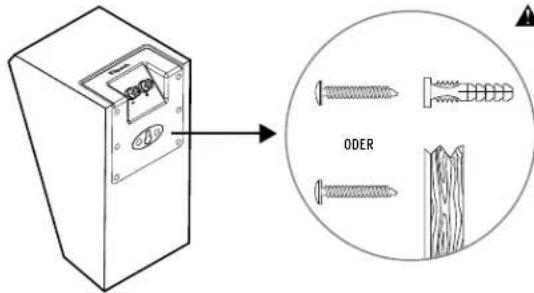

WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERNELEVATION-LAUTSPRECHER

Befestigungsloch nicht zur Deckenmontagel

№.10

25- bis 3-Zoll Flachkopf-

Holzschrauben in Ständerprofil

befestigen oder Dübel verwenden etwa 6 mm hervorstehen lassen

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register
- Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
- Ihre personenbezogenen Daten werden nie verkauft.
- Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.
Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.
