Marca	Klipsch
Modelo	Reference Premiere RP-250S
Tipo de producto	Altavoz envolvente / lateral
Dimensiones (Al x An x Pr)	33,5 cm x 25,4 cm x 20,3 cm
Peso	8,2 kg
Tipo de alimentación	Pasiva (requiere amplificador externo)
Impedancia	8 ohmios
Potencia admisible (continua / pico)	100 W / 400 W
Respuesta en frecuencia	58 Hz - 25 kHz (± 3 dB)
Sensibilidad	94 dB
Altavoces	Tweeter con bocina Tractrix 90° x 90°, 2 woofers Cerametallic de 13,3 cm (5,25")
Funciones principales	Sonido envolvente amplio, bocina Tractrix para dispersión óptima, membrana Cerametallic ligera
Mantenimiento y limpieza	Limpiar el polvo con un paño suave y seco, evitar productos abrasivos
Seguridad	No exponer a la humedad, no obstruir las rejillas de ventilación, desconectar antes de limpiar
Piezas de repuesto y reparabilidad	Contactar al servicio al cliente de Klipsch para piezas de repuesto y reparaciones
Informaciones generales	Acabados: madera negra veteada, uso recomendado como canal surround en un sistema de cine en casa

Preguntas frecuentes - Reference Premiere RP-250S KLIPSCH

¿Cómo conectar el altavoz RP-250S a un amplificador?

Utilice cables de altavoz estándar. Conecte los terminales rojos (positivo) y negros (negativo) del altavoz a los terminales correspondientes del amplificador respetando la polaridad.

¿Cuál es la impedancia del altavoz?

La impedancia nominal es de 8 ohmios, compatible con la mayoría de los amplificadores de cine en casa.

¿Puedo usar este altavoz como altavoz principal?

Está diseñado para canales surround, pero se puede usar como altavoz lateral en un sistema 5.1 o 7.1. Para uso como altavoz principal, prefiera modelos de columna o estantería.

¿Cómo limpiar el altavoz?

Utilice un paño suave y seco para quitar el polvo. Nunca use productos líquidos o abrasivos que puedan dañar la carcasa o los altavoces.

¿Cuál es la potencia recomendada del amplificador?

Se recomienda un amplificador que entregue entre 50 y 200 vatios por canal para aprovechar al máximo el rendimiento del altavoz sin riesgo de distorsión.

¿El altavoz está blindado magnéticamente?

No, no está blindado. Evite colocarlo cerca de pantallas CRT (tubos de rayos catódicos) para no perturbar la imagen.

¿Puedo instalarlo en la pared?

Sí, el altavoz tiene soportes de pared integrados. Consulte el manual para las instrucciones de montaje y asegúrese de que la pared pueda soportar el peso.

¿Cuál es la garantía de este producto?

Klipsch generalmente ofrece una garantía de 5 años a partir de la fecha de compra. Verifique las condiciones específicas con su distribuidor o en el sitio web oficial.

¿Cómo mejorar la calidad del sonido?

Coloque los altavoces a la altura del oído y oriente hacia la zona de escucha. Aléjelos de las paredes para evitar reflejos no deseados.

¿Qué hacer en caso de sonido distorsionado?

Verifique las conexiones, asegúrese de que el amplificador no esté en saturación (recorte) y que la potencia entregada no exceda la capacidad del altavoz.

MANUAL DE USUARIO Reference Premiere RP-250S KLIPSCH

1) el estándar, la referencia, el punto de comparación
2) la encarnación del legendario sonido Klipsch

FUERTE Y ORGULLOSO DESDE 1946

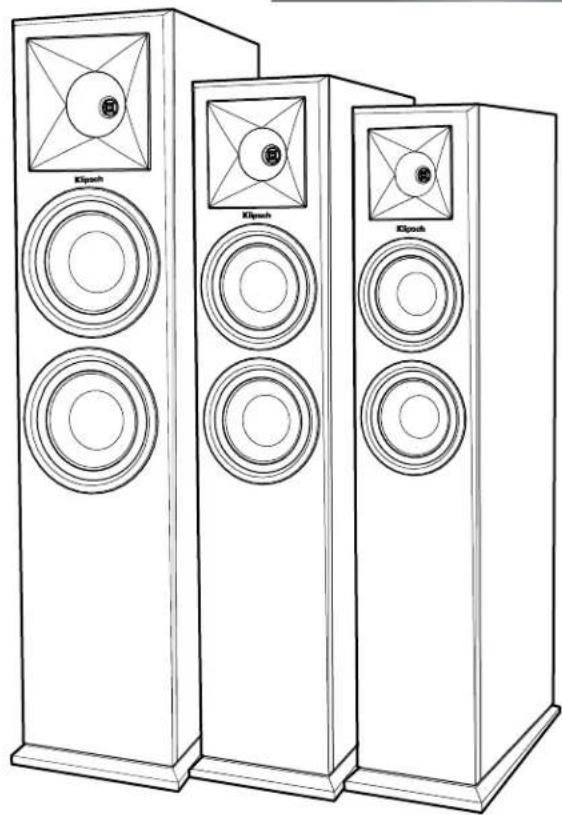

En 1946, Paul W. Klipsch revolucionó la industria del audio al crear nuestra tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro altamente aclamado sonido distintivo. Hoy en día, seguimos siendo fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el resultado de nuestras décadas de obsesión con la perfección del sonido. Sienta la potencia, el detalle y la emoción de los Reference de Klipsch.

Somos los guardianes del sonido Keepers of the Sound ^® .

ESPAÑOL

Algunos altavoces Klipsch ^® tienen patas y otros accesorios que puede ser necesario instalar antes de usarlos. Consulte los diagramas 1, 2, 3 y 4 para hacer la instalación.

Patas de domo Poner en la parte de abajo o la parte de atrás (si se montan en la pared)
Las púas opcionales incluidas son para aumentar la estabilidad sobre pisos alfombrados. Se recomienda no usar las púas en superficies duras.

UBICACIÓN EN LA SALA CONEXIONES

Altavoces de canal principal izquierdo y derecho. Para obtener la mejor fidelidad, Klipsch Group, Inc (KGI) sugiere separar los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un mínimo de 61 cm (24 plg.) de la pared de atrás y las paredes laterales. También se pueden orientar un poco hacia adentro para obtener una mejor imagen estereofónica. La posición del oyente debe estar entre 1 y 1.5 veces la distancia que separa los altavoces. En las figuras 1 y 3 hay detalles de conexión y ubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el diálogo y los sonidos principales de manera que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca posible de la pantalla, de preferencia directamente encima o debajo de la pantalla. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altura aproximadamente 2 pies mayor que la del oído del oyente sentado. Esto es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueden ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. La ubicación final de los altavoces surround depende de las características de la sala. Estos altavoces han sido diseñados para recrear la sensación de espacio y ambiente que proporcionan muchas de las tecnologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

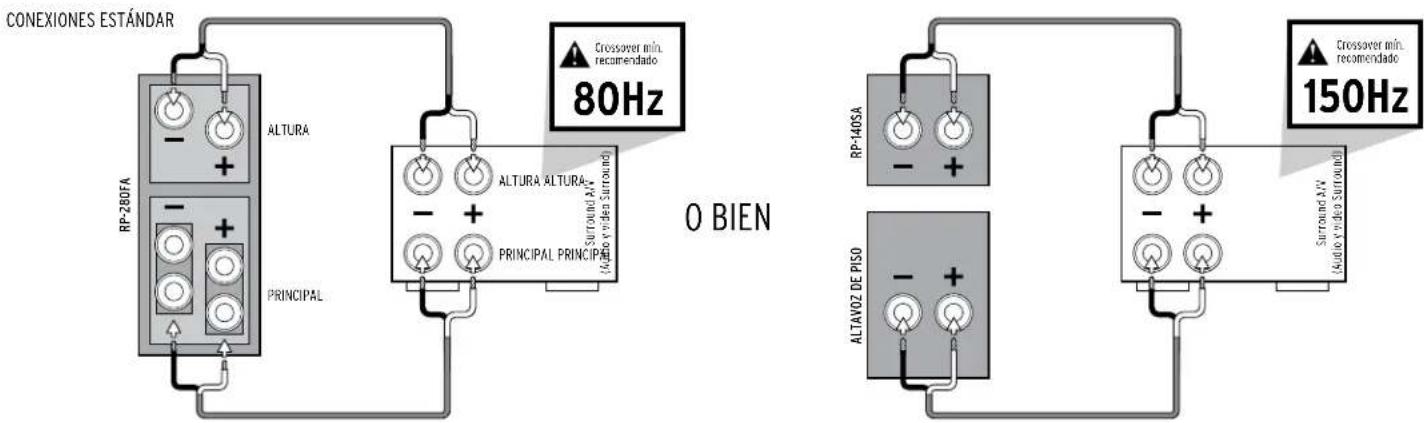

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otras terminales, pues esto podría causar un cortocircuito y dañar el equipo.

Los modelos de Reference Premiere RP-280F, RP-260F, RP-250F y RP-160M tienen terminales dobles. Si se hacen conexiones de un solo cable, la barra conectora de terminal debe dejarse en posición. Si hacen conexiones de cableado doble o amplificación doble, la barra conectora de terminal de debe retirar Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funcionan bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 l y se pueden hacer funcionar a altos niveles con poca distorsión. Debido a los altos niveles de salida que pueden reproducir los altavoces Klipsch, tenga cuidado con el control de volumen. El volumen excesivo durante largos períodos puede dañar permanentemente el oído. Hacer funcionar el amplificador a más de su capacidad normal también puede dañar los altavoces. Consulte al minorista para asegurarse de que su amplificador es adecuado para su aplicación. Queremos que oiga toda la vida.

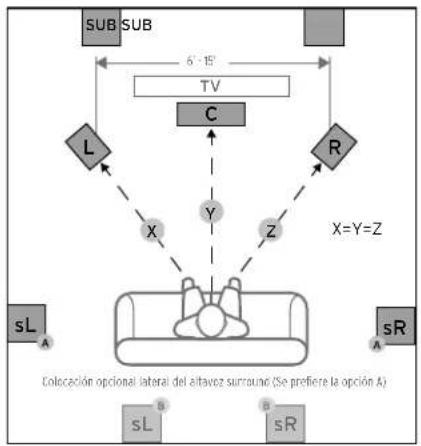

FIGURA 1 UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN

PRECAUCIÓN No utilice el aquijero en forma de ojo de cerradura para hacer montaje en el cielo reso. Tamillos N° 10 o de 2,5 plq. a 3 plq. de cañosa tronocócnica para madera Mióneios en un paral de pared o utilice anlas. Deje expuesto 1/4 de plq. 3/8 plq. - 16 *No se incluyen los soportes de pared

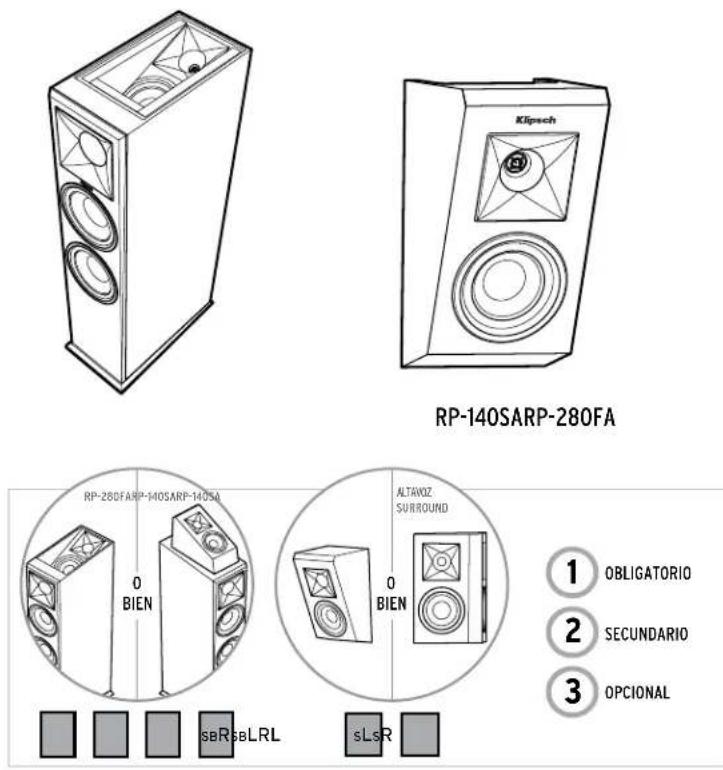

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS® DE DOLBY

KP-140SARP-280FA RP-280FARP-140SARP-140SA O BIEN ALTAVOZ SURROUND O BIEN ① OBLIGATORIO ② SECUNDARIO ③ OPCIONAL sBR sLRL sLsR

SUBSUB TV C L 1 90° - 120° 30° 120° - 150° sL4R 3 sB L 2 2 sB R

UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS DE DOLBY

El RP-140SA se puede agregar a cualquier configuración de altavoz pasivo.

No utilice el aqujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 o de 2.5 plq. a 3 plq. de cabeza troncocónica para madera Nóntelos en un paral de pared o utilice anclas. Deje expuesto 1/4 de plq.

CUIDADO Y LIMPIEZA

Lo único que puede ser necesario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solvente. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altavoz.

REGISTRO DEL PRODUCTO

Registre su producto en línea en at www.klipsch.com/register

- Manténgase al día sobre nuevos productos y promociones.

- Sus datos personales nunca serán vendidos.

- Estos datos de registro no son para propósitos de garantía.

Guarde su recibo para hacer reclamaciones de garantía.

REFERENCE
