Reference Premiere RP-250S - Cassa acustica KLIPSCH - Manuale utente e istruzioni gratuiti

Marca	Klipsch
Modello	Reference Premiere RP-250S
Tipo di prodotto	Altoparlante surround / laterale
Dimensioni (A x L x P)	33,5 cm x 25,4 cm x 20,3 cm
Peso	8,2 kg
Tipo di alimentazione	Passivo (richiede amplificatore esterno)
Impedenza	8 ohm
Potenza ammissibile (continua / picco)	100 W / 400 W
Risposta in frequenza	58 Hz - 25 kHz (± 3 dB)
Sensibilità	94 dB
Altoparlanti	Tweeter a tromba Tractrix 90° x 90°, 2 x woofer Cerametallic da 13,3 cm (5,25")
Funzioni principali	Suono surround ampio, tromba Tractrix per dispersione ottimale, membrana Cerametallic leggera
Manutenzione e pulizia	Spolveratura con un panno morbido e asciutto, evitare prodotti abrasivi
Sicurezza	Non esporre all'umidità, non ostruire le aperture, scollegare prima della pulizia
Ricambi e riparabilità	Contattare il servizio clienti Klipsch per ricambi e riparazioni
Informazioni generali	Finiture: legno nero granato, utilizzo consigliato come canale surround in un sistema home-cinema

Domande frequenti - Reference Premiere RP-250S KLIPSCH

Come collegare l'altoparlante RP-250S a un amplificatore?

Utilizzare cavi per altoparlanti standard. Collegare i terminali rossi (positivo) e neri (negativo) dell'altoparlante ai terminali corrispondenti dell'amplificatore rispettando la polarità.

Qual è l'impedenza dell'altoparlante?

L'impedenza nominale è di 8 ohm, compatibile con la maggior parte degli amplificatori home-cinema.

Posso usare questo altoparlante come altoparlante principale?

È progettato per i canali surround, ma può essere utilizzato come altoparlante laterale in un sistema 5.1 o 7.1. Per l'uso come altoparlante principale, preferire modelli da pavimento o da scaffale.

Come pulire l'altoparlante?

Utilizzare un panno morbido e asciutto per spolverare. Non utilizzare mai prodotti liquidi o abrasivi che potrebbero danneggiare il cabinet o gli altoparlanti.

Qual è la potenza raccomandata dell'amplificatore?

Un amplificatore che eroga tra 50 e 200 watt per canale è raccomandato per sfruttare appieno le prestazioni dell'altoparlante senza rischio di distorsione.

L'altoparlante è schermato magneticamente?

No, non è schermato. Evitare di posizionarlo vicino a schermi CRT (tubi catodici) per non disturbare l'immagine.

Posso installarlo a muro?

Sì, l'altoparlante dispone di supporti da parete integrati. Consultare il manuale per le istruzioni di montaggio e assicurarsi che la parete possa sopportare il peso.

Qual è la garanzia di questo prodotto?

Klipsch offre generalmente una garanzia di 5 anni dalla data di acquisto. Verificare le condizioni specifiche presso il rivenditore o sul sito ufficiale.

Come migliorare la qualità del suono?

Posizionare gli altoparlanti all'altezza delle orecchie e orientarli verso la zona di ascolto. Allontanarli dalle pareti per evitare riflessi parassiti.

Cosa fare in caso di suono distorto?

Verificare i collegamenti, assicurarsi che l'amplificatore non sia in saturazione (clipping) e che la potenza erogata non superi la capacità dell'altoparlante.

MANUALE UTENTE Reference Premiere RP-250S KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

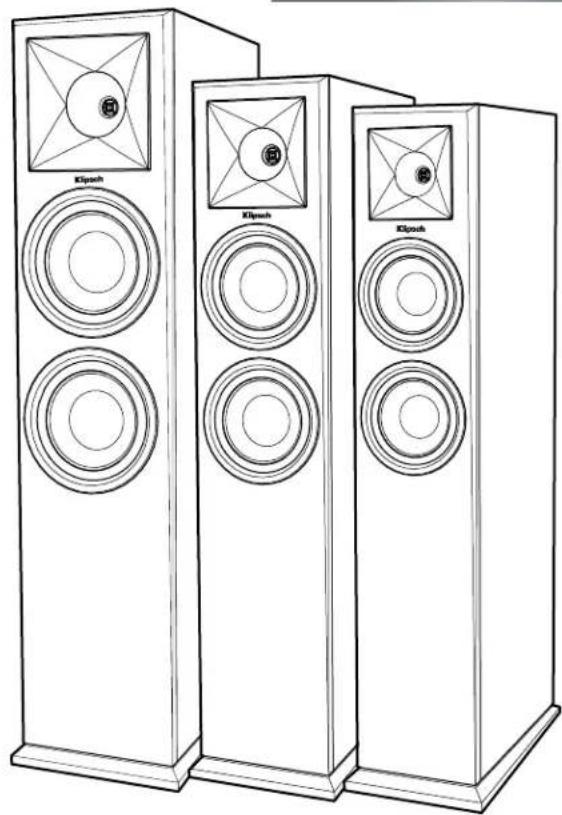

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference.

Siamo i custodi del suono: Keepers of the Sound®.

ITALIANO

Alcuni altoparlanti Klipschi ^s sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso. Vedere le figure 1, 2, 3 e 4 per l'installazione.

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'altro e ad almeno 61 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 - 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riprodurre l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quindi devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto di esso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione.

Collegamento tipico - Usando cavi di potenza di sezione uguale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

I modelli Reference Premiere RP-280F, RP-260F, RP-250F e RP-160M sono dotati di terminali doppi. Se si eseguirà una connessione a singolo cavo, la barra di collegamento dei terminali deve rimanere inserita, mentre va rimossa se si eseguirà un cablaggio doppio o a bi-amplificazione. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano facilmente con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alti con bassa distorsione. Poiché questi altoparlanti sono in grado di riprodurre livelli di uscita elevati, procedere con cautela quando si aumenta il volume; l'esposizione prolungata a volumi eccessivi può danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di ottenere i migliori risultati dai nostri altoparlanti.

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO
    note right of A "TV"
    note right of C "X=Y=Z"
    note right of H "Collocazione facultativa surround lateral (à preferabile opzione A)"
    note right of L "6°-15"

FIGURA 2 CANALE CENTRALE

CANADE CENTRALE SOPRA OPPURE SOTTO

FIGURA 3 CONNESSIONI STANDARD
    note right of B "Standard Deviation"

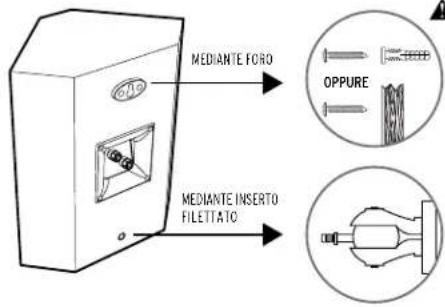

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

MEDIANTE FORO OPPURE MEDIANTE INSERTO FILETTATO

ATTENZIONE Non utilizzare la scanalatura per vite per fissare l'altoparlante al soffitto. Viti per legno a testa tronocorica da 6,35 - 7,62 mm (x 10 o 12). Serrare le viti direttamente nel montante o nei tasselli lasciandone spongere le lesse di 5 mm.
3/8" - 16 *Staffe da parete non fornite

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

KP-140SARP-280FA RP-140SARP-280FA RP-280FARP-140SA OPPURE OPPURE RP-140SA ALTOPARLANTI SURROUND ① OBBLIGATORI ② SECONDARI ③ OPZIONALI sRbLRL sLsR

SUBSUB TV C L 1 90° - 120° 30° 120° - 150° sL4R 3 sB L 2 2 sB R

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

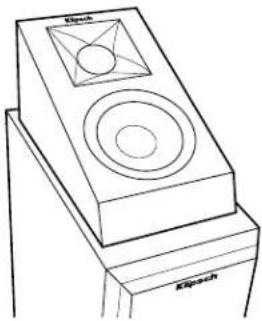

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

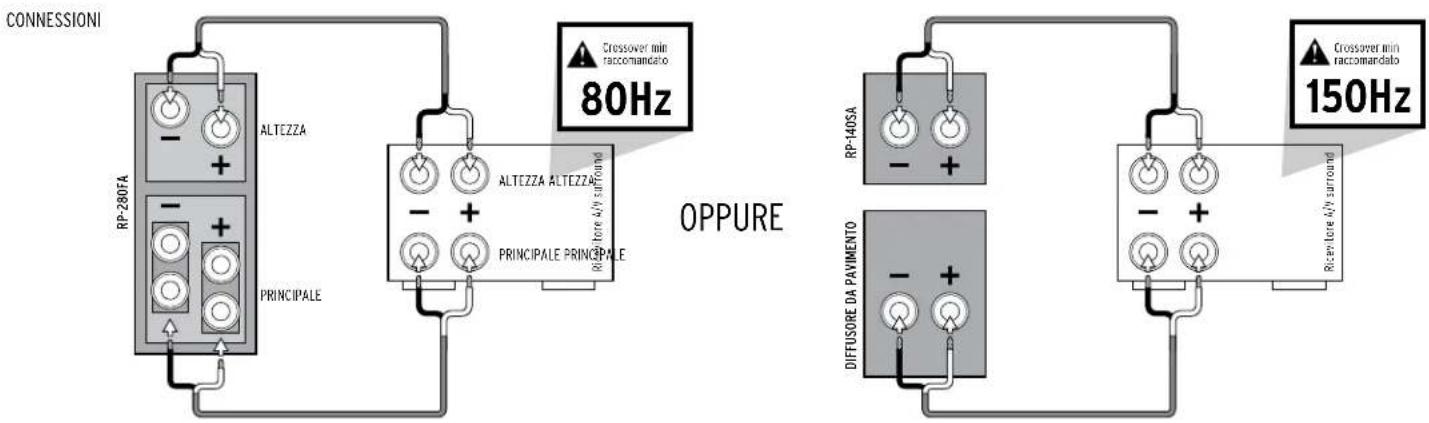

L'RP-140SA può essere aggiunto a qualsiasi configurazione di altoparlanti passivi.

Non utilizzare la scanalatura per vite per fissare l'altopariante al soffitto.

Viti per legno a testa tronco-corica da 6.35 - 7.62 mm (n. 10 o 12) Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 5 mm.

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register
- Si riceveranno così informazioni su nuovi prodotti e promozioni.
- I dati personali degli utenti non saranno mai venduti.
- Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.
Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
