Marca	Klipsch
Modelo	Reference Premiere RP-250S
Tipo de produto	Caixa acústica surround / lateral
Dimensões (A x L x P)	33,5 cm x 25,4 cm x 20,3 cm
Peso	8,2 kg
Tipo de alimentação	Passiva (necessita amplificador externo)
Impedância	8 ohms
Potência admissível (contínua / pico)	100 W / 400 W
Resposta em frequência	58 Hz - 25 kHz (± 3 dB)
Sensibilidade	94 dB
Alto-falantes	Tweeter com corneta Tractrix 90° x 90°, 2 x woofers Cerametallic de 13,3 cm (5,25")
Funções principais	Som surround amplo, corneta Tractrix para dispersão ideal, membrana Cerametallic leve
Manutenção e limpeza	Remoção de poeira com pano macio e seco, evitar produtos abrasivos
Segurança	Não expor à umidade, não obstruir as aberturas, desconectar antes da limpeza
Peças de reposição e reparabilidade	Entrar em contato com o serviço ao cliente Klipsch para peças de reposição e reparos
Informações gerais	Acabamentos: madeira preta texturizada, uso recomendado como canal surround em sistema home theater

Perguntas frequentes - Reference Premiere RP-250S KLIPSCH

Como conectar a caixa acústica RP-250S a um amplificador?

Use cabos de caixa acústica padrão. Conecte os terminais vermelhos (positivo) e pretos (negativo) da caixa aos terminais correspondentes do amplificador respeitando a polaridade.

Qual é a impedância da caixa acústica?

A impedância nominal é de 8 ohms, compatível com a maioria dos amplificadores home theater.

Posso usar esta caixa acústica como caixa principal?

Ela foi projetada para canais surround, mas pode ser usada como caixa lateral em um sistema 5.1 ou 7.1. Para uso como caixa principal, prefira modelos coluna ou de estante.

Como limpar a caixa acústica?

Use um pano macio e seco para tirar o pó. Nunca use produtos líquidos ou abrasivos que possam danificar o gabinete ou os alto-falantes.

Qual é a potência recomendada do amplificador?

Um amplificador com potência entre 50 e 200 watts por canal é recomendado para aproveitar ao máximo o desempenho da caixa sem risco de distorção.

A caixa acústica é magneticamente blindada?

Não, ela não é blindada. Evite colocá-la perto de monitores CRT (tubos de raios catódicos) para não perturbar a imagem.

Posso instalá-la na parede?

Sim, a caixa possui suportes de parede integrados. Consulte o manual para as instruções de montagem e certifique-se de que a parede suporta o peso.

Qual é a garantia deste produto?

A Klipsch geralmente oferece uma garantia de 5 anos a partir da data de compra. Verifique as condições específicas junto ao seu revendedor ou no site oficial.

Como melhorar a qualidade sonora?

Posicione as caixas na altura dos ouvidos e oriente-as para a área de audição. Afaste-as das paredes para evitar reflexos indesejados.

O que fazer em caso de som distorcido?

Verifique as conexões, certifique-se de que o amplificador não está saturado (clipping) e que a potência fornecida não excede a capacidade da caixa.

MANUAL DE UTILIZADOR Reference Premiere RP-250S KLIPSCH

1) o padrão, o parâmetro, o ponto utilizado para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revolucionou a indústria de áudio criando nossa exclusiva tecnologia de cornetas patenteada e os princípios acústicos que são a força por trás de nosso aclamado som singular. Hoje, continuamos a ser fiéis à visão de Paul W. Klipsch e colocamos em cada produto que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da nossa longa obsessão com a perfeição sonora. Sinta a potência, a fidelidade sonora e a emoção da linha Klipsch Reference.

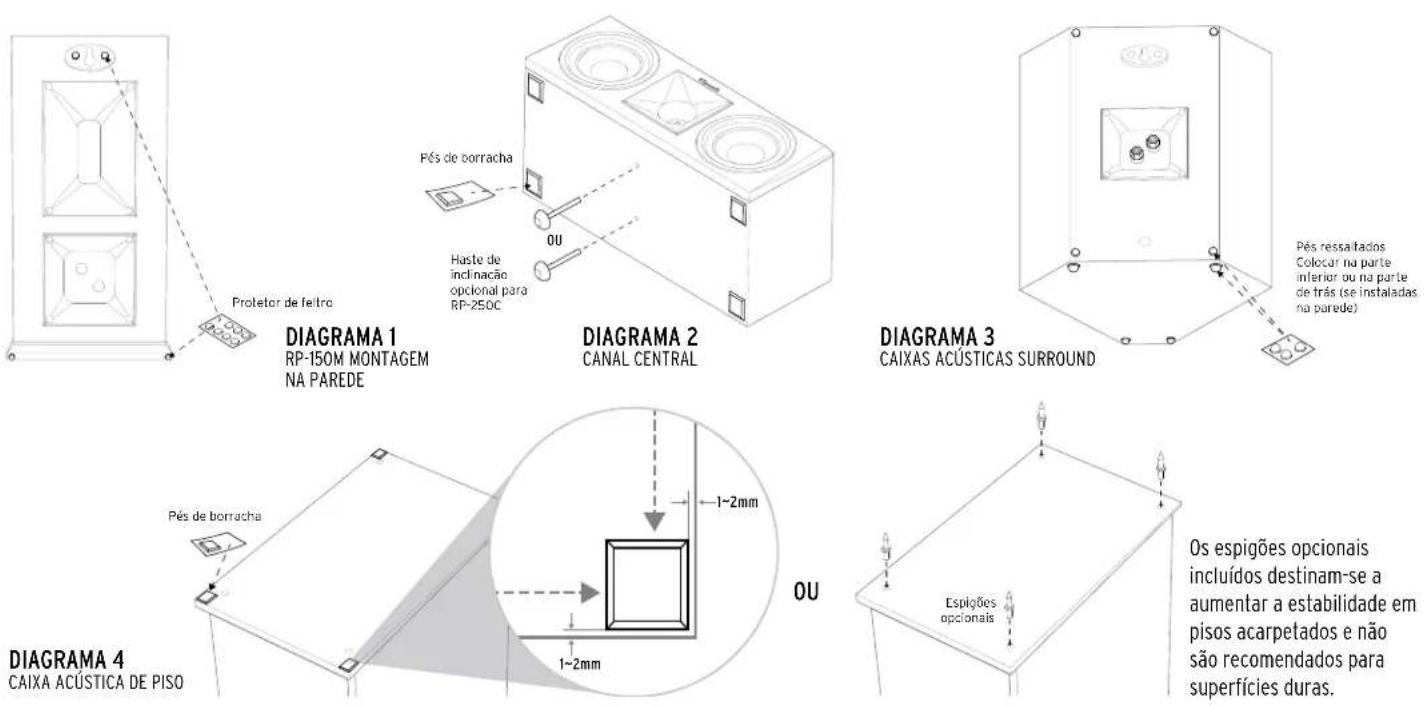

Algumas caixas acústicas Klipschi ^o têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas. Para instalação, consulte os diagramas 1, 2, 3 e 4.

Os espigões opcionais incluídos destinam-se a aumentar a estabilidade em pisos acarpetados e não são recomendados para superfícies duras.

POSICIONAMENTO NO AMBIENTE CONEXÃO

Caixas acústicas direita e esquerda do canal principal – Para máximo desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distância entre si e no mínimo 61 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posição de audição deve ser aproximadamente uma a uma vez e meia a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas do canal central – As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente em cima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas traseiras do canal surround – As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte, normalmente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das tecnologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades.

Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Os modelos RP-280F, RP-260F, RP-250F e RP-160M do Reference Premiere estão equipados com terminais de conexão duplos. Se uma conexão de um só cabo for usada, a barra de conexão do terminal deve ficar instalada. Se uma conexão com dois cabos ou dois amplificadores for usada, a barra de conexão do terminal deve ser removida. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador – As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma grande variedade de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 l e podem ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas. Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

FIGURA 1 POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

CUIDADO! Não use o orifício em forma de fechadura para instalação no teto! Parafusos de cabeça chata para madeira no 10 de 63 a 76 mm de comprimento Nortar na viga de parede ou usar buchos - de xar 64 mm expostos
3/8" - 16 *Suportes de parede não incluídos

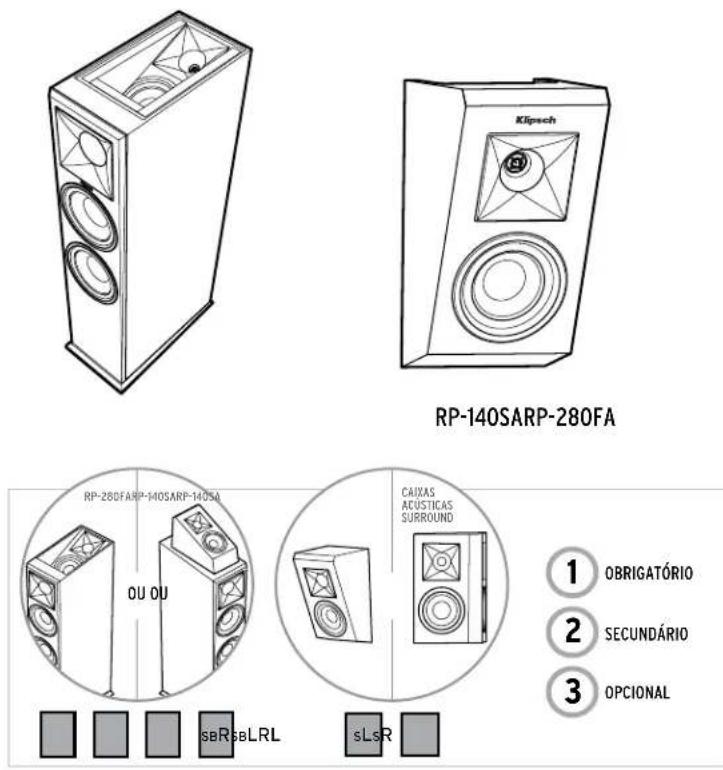

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

KP-140SARP-280FA RP-280FARP-140SARP-140SA OU OU CAIXAS ACUSTICAS SURROUND sBR sBLRL sLsR ① OBRIGATÓRIO ② SECUNDÁRIO ③ OPCIONAL

SUBSUB TV C L 1 90° - 120° 30° 120° - 150° sL4R 3 sB L 2 2 sB R

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

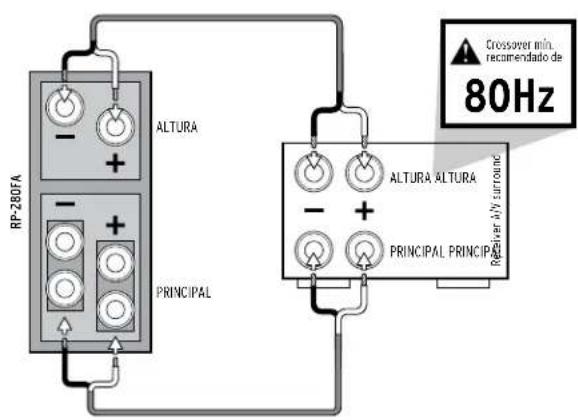

CONEXÕES

RP-280FA ALTURA PRINCIPAL AltURA ALTURA - + PRINCIPAL PRINCIPAL Recover A/N surround Crossover min. recomendado de 80Hz

OU

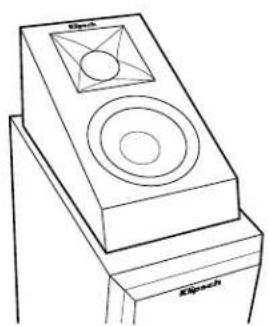

RP-140SA CAIXA ACÚSTICA DE PISO Crossover min. recomendado de 150Hz Receiver AW surround

A RP-140SA pode ser adicionada a qualquer configuração de caixa acústica passiva.

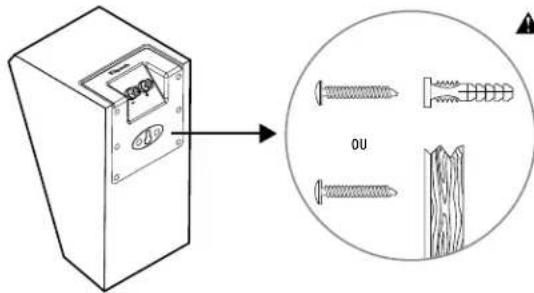

INSTALAÇÃO DAS CAIXAS ACÚSTICAS SURROUND EM PAREDECAIXAS ACÚSTICAS DE ELEVAÇÃO

Não use o orifício em forma de fechadura para instalação no teto!

Parafusos de cabeça chata para madeira no 10 de 63 a 76 mm de comprimento Montar na viga de parede ou usar buchas - de sar 54 mm expostos

CUIDADO E LIMPEZA

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca use qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.
