RP-500M - Cassa acustica KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassa da libreria
Marca	Klipsch
Modello	RP-500M
Categoria	Cassa passiva
Impedenza nominale	8 ohm
Diametro del cavo consigliato	1,3 mm (16 AWG) minimo
Distanza consigliata tra i diffusori principali	da 1,8 a 4,6 m
Distanza minima dalle pareti	61 cm
Altezza di montaggio consigliata per diffusori surround	da 1,5 a 2,1 m sopra il pavimento
Tipo di amplificatore compatibile	Ampia gamma, alta sensibilità
Tecnologia	Tromba esclusiva Klipsch
Accessori inclusi	Piedini (a seconda del modello)
Manutenzione	Spolveratura regolare; griglia pulibile con spazzola dell'aspirapolvere
Prodotti di pulizia vietati	Abrasivi, solventi, detergenti aggressivi
Registrazione del prodotto	Online su www.klipsch.com/register
Garanzia	Conservare la ricevuta per qualsiasi reclamo
Utilizzo consigliato	Canali principali sinistro/destro, surround
Posizione di ascolto	Distanza di circa 1 a 1,5 volte la distanza tra i diffusori

Domande frequenti - RP-500M KLIPSCH

Come posizionare i diffusori RP-500M per un suono ottimale?

Posiziona i diffusori principali a una distanza da 1,8 a 4,6 m l'uno dall'altro e ad almeno 61 cm dalle pareti. Orientarli leggermente verso la posizione di ascolto. La posizione di ascolto dovrebbe essere a circa 1 a 1,5 volte la distanza tra i diffusori. Per i diffusori surround, montarli a un'altezza di 1,5-2,1 m, sulle pareti adiacenti o dietro l'ascoltatore.

Che tipo di cavo utilizzare per collegare i diffusori?

Utilizza un cavo per diffusori con un diametro minimo di 1,3 mm (16 AWG). Collega il morsetto positivo (+) rosso del diffusore al morsetto positivo rosso dell'amplificatore, e il morsetto negativo (-) nero al morsetto negativo nero. Assicurati che nessun filo scoperto tocchi un altro morsetto per evitare un cortocircuito.

Posso utilizzare un amplificatore a bassa potenza con questi diffusori?

Sì, i diffusori Klipsch sono molto efficienti e funzionano con un'ampia gamma di amplificatori. La loro impedenza di 8 ohm consente un utilizzo ad alta potenza con poca distorsione. Tuttavia, evita di spingere il volume eccessivamente a lungo per proteggere l'udito e i diffusori.

Come pulire i miei diffusori RP-500M?

Spolverarli regolarmente con un panno morbido. Per le griglie, utilizzare la spazzola di un aspirapolvere. Non utilizzare mai prodotti abrasivi, solventi o detergenti aggressivi.

Posso montare i diffusori a parete?

Sì, i diffusori surround possono essere montati a parete. Utilizzare viti per legno a testa tonda da 6 a 7,5 cm, avvitate in un montante a parete o con tasselli, lasciando 6 mm esposti. Non utilizzare il foro a pera per un'installazione al soffitto.

Dove registrare il mio prodotto Klipsch?

Registra il tuo prodotto online su www.klipsch.com/register per rimanere informato su novità e promozioni. Conserva la ricevuta per qualsiasi richiesta in garanzia.

I diffusori RP-500M sono compatibili con Dolby Atmos?

No, il RP-500M è una cassa da libreria standard. La tecnologia Dolby Atmos è disponibile sui modelli RP-8060FA e RP-500SA della serie Reference Premiere.

Qual è l'impedenza dei diffusori RP-500M?

Tutti i diffusori Klipsch di questa serie hanno un'impedenza di 8 ohm, il che li rende compatibili con la maggior parte degli amplificatori.

Posso bi-wire i diffusori RP-500M?

Il manuale menziona il bi-wiring per alcuni modelli (RP-8060FA, RP-8000F, ecc.) che sono dotati di morsetti gemellati. Per il RP-500M, verifica se i morsetti sono gemellati; in tal caso, rimuovi la barra di collegamento per il bi-wiring. Altrimenti, utilizza un singolo cavo.

Cosa fare in caso di ronzio o rumori parassiti?

Verifica che tutti i collegamenti siano corretti e che i fili scoperti non si tocchino. Assicurati che l'amplificatore non sia sovraccarico. Allontana i cavi dei diffusori da fonti di interferenze elettromagnetiche.

MANUALE UTENTE RP-500M KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzione è il settore degli impianti audio creando la nostra Tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rimomato suono alla pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliorie di un secolo di impegno e genio in agli prodotto che realizizzato. Questi altoparlanti sono il risultato della notre passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference.

Siamo i custodi del suono: Keepers of the Sound®.

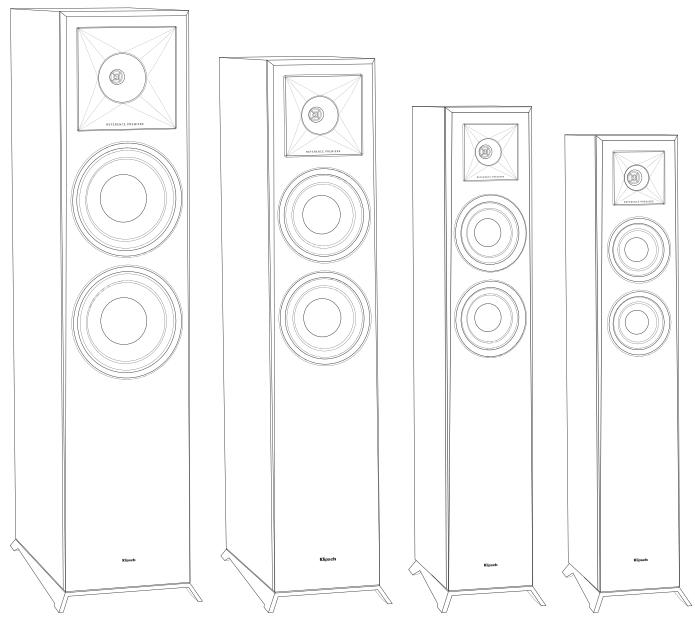

ALTOPARLANTI REFERENCE PREMIERE

RP-8060FA

RP-8000F

RP-6000F

RP-5000F

RP-4000F

RP-600M

RP-500M

RP-400M

RP-502S

RP-402S

RP-500SA

RP-504C

RP-404C

RP-600C

RP-500C

RP-400C

OPERAZIONI PRELIMINARI

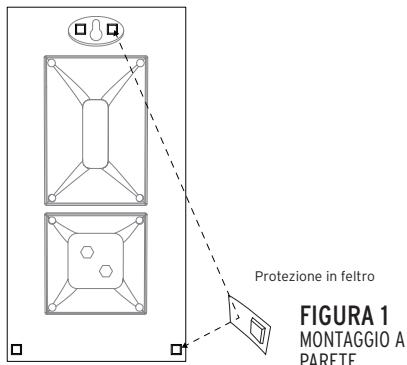

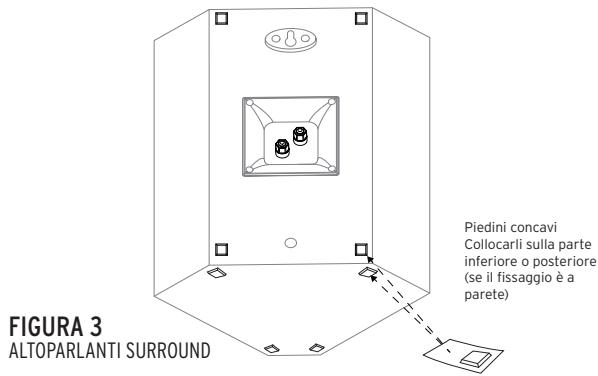

Alcuni altoparlanti Klipsch ^® sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso. Vedere le figure 1, 2, 3 e 4 per l'installazione.

COLLOCAZIONE NELLA SALA

Altoparlanti sinistro e destro del canale principale - Per ottenerestrezioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'alto e ad almeno 61 centimetri di distanza dalle pareti posteriori e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'imagine stereo migliorie. La distanza di ascolto deve essere pari a circa 1-1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riproduire l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quando devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto diesso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlianti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlianti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlianti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione.

COLLEGAMENTO

Collegamento tipico - Usando cavi di potenza di sezione uquale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

I modelli Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M sono dotati di terminali doppi. Se si eseguirà una connessione a singolo cavo, la barra di collegamento dei terminali deve rimanere insertita, cioè va rimossa se si eseguirà un cablaggio doppio o a bi-amplificazione. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano lavorante con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alto con Bassa distorsione. Poiché quosti altoparlanti sono in grado di riproduire livelli di uscita elevati, procedere con cautela quando si augenta il volume; l'esposizione prolongata a volumi eccessivi più danneggiare l'udito in modo permanente. Anche il sobraptotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera useare sia adatto all'applicazione prevista al fine di ottenere i migliorii risultati dai nostri altoparlanti.

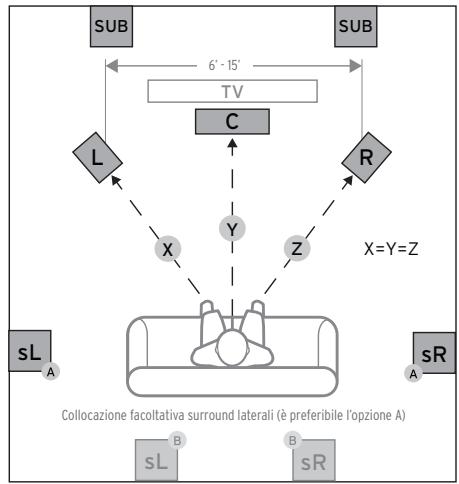

FIGURA 1
COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

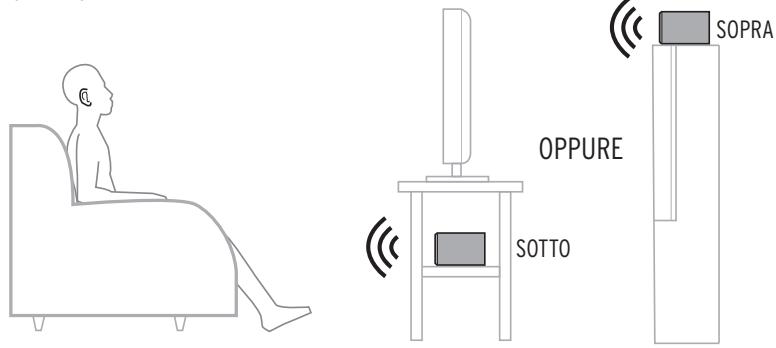

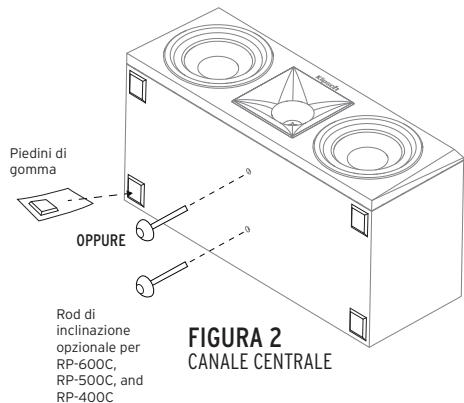

FIGURA 2

CANALE CENTRALE

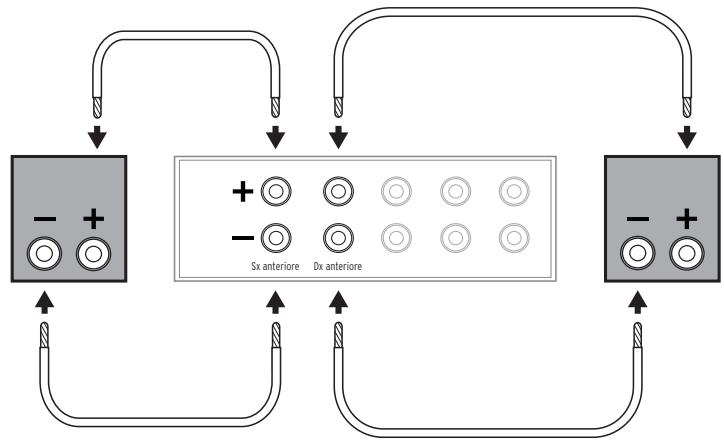

FIGURA 3
CONNECTIONI STANDARD

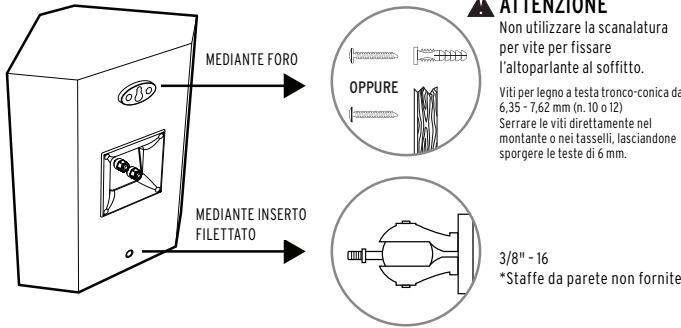

FIGURA 4
FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

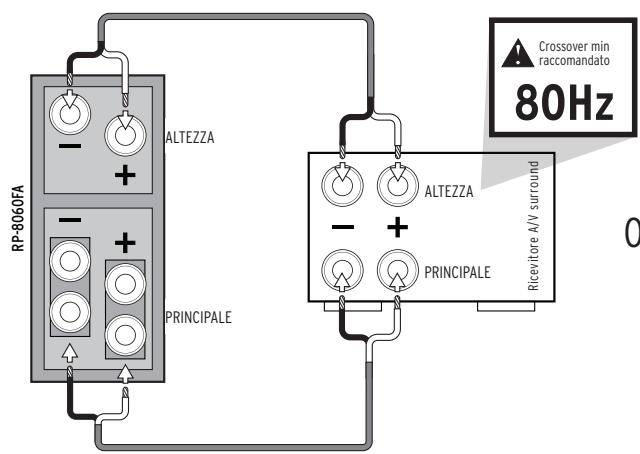

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

RP-8060FA

RP-500SA

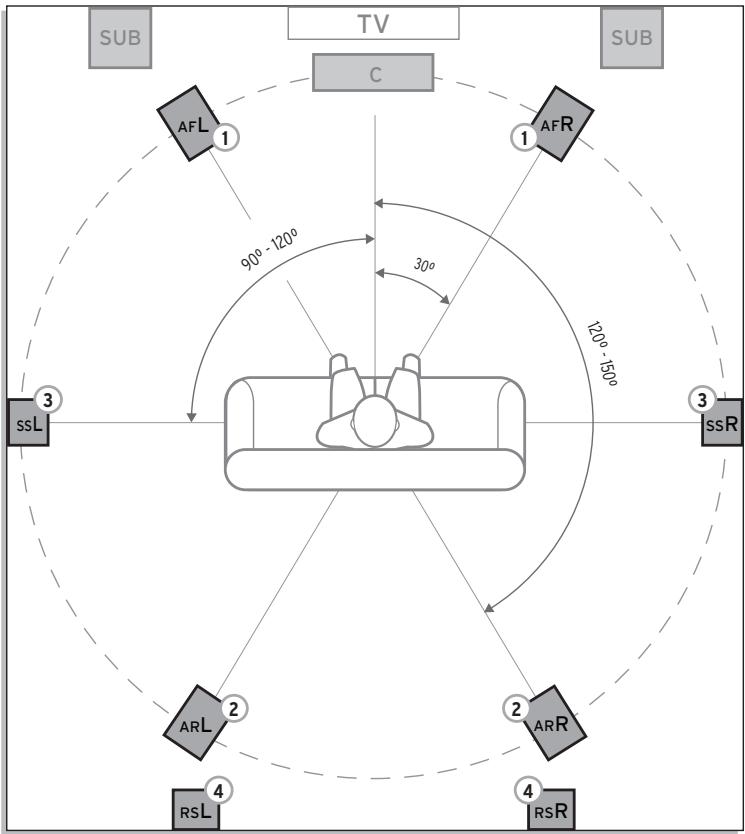

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

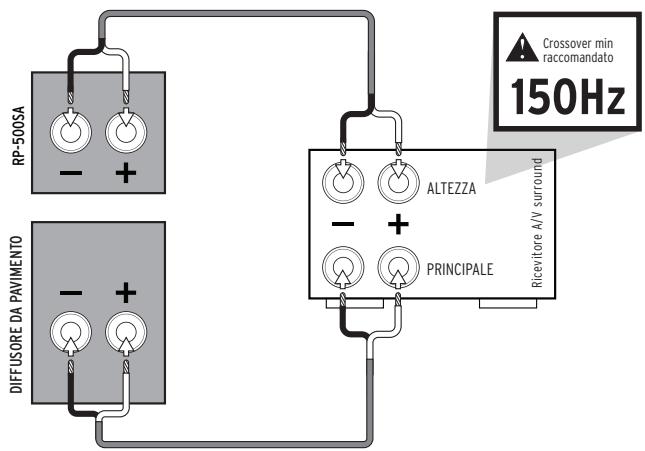

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

CONNECTIONI
OPPURE

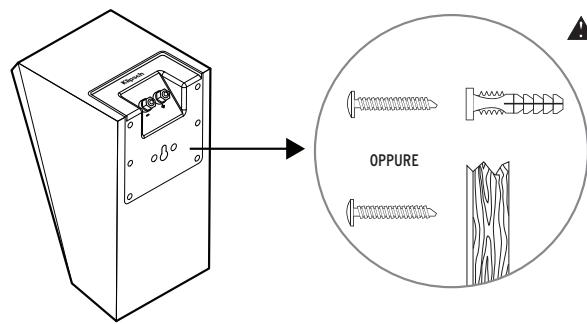

ALTOPARLANTI ELEVATO

L'RP-500SA più essere aggiunto a qualsiasi configurazione di altoparlanti passivi.

FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

ATTENZIONE

Non utilizzare la scanalatura per vite per fissare

I'altoparlante al soffitto.

Viti per legno a testra troconica da 6.35-7.62 mm (n 10 d)

Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 6mm

CURA E PULIZIA

Per pulire gli alltoparanti alla spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto più essere registrato on-line sul site www.klipsch.com/register

• Si riceverannoosi informazionisus nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per molto.
consevare la ricevuta per lo sovrapparto.
