Type de produit	Enceinte bibliothèque
Marque	Klipsch
Modèle	RP-500M
Catégorie	Enceinte passive
Impédance nominale	8 ohms
Diamètre de fil recommandé	1,3 mm (16 AWG) minimum
Distance recommandée entre les enceintes principales	1,8 à 4,6 m
Distance minimale des murs	61 cm
Hauteur de montage recommandée pour enceintes surround	1,5 à 2,1 m au-dessus du sol
Type d'amplificateur compatible	Large gamme, haute sensibilité
Technologie	Pavillon exclusif Klipsch
Accessoires fournis	Pieds (selon modèle)
Entretien	Époussetage régulier ; grille nettoyable avec brosse d'aspirateur
Produits de nettoyage interdits	Abrasifs, solvants, détergents agressifs
Enregistrement du produit	En ligne sur www.klipsch.com/register
Garantie	Conserver le reçu pour toute réclamation
Utilisation recommandée	Voies principales gauche/droite, surround
Position d'écoute	Distance d'environ 1 à 1,5 fois l'écartement des enceintes

FOIRE AUX QUESTIONS - RP-500M KLIPSCH

Comment positionner les enceintes RP-500M pour un son optimal ?

Placez les enceintes principales à une distance de 1,8 à 4,6 m l'une de l'autre et à au moins 61 cm des murs. Orientez-les légèrement vers la position d'écoute. La position d'écoute doit se situer à environ 1 à 1,5 fois la distance entre les enceintes. Pour les enceintes surround, montez-les à 1,5-2,1 m de hauteur, sur les murs adjacents ou derrière l'écoute.

Quel type de fil utiliser pour brancher les enceintes ?

Utilisez du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG). Reliez la borne positive (+) rouge de l'enceinte à la borne positive rouge de l'amplificateur, et la borne négative (-) noire à la borne négative noire. Assurez-vous qu'aucun fil dénudé ne touche une autre borne pour éviter un court-circuit.

Puis-je utiliser un amplificateur basse puissance avec ces enceintes ?

Oui, les enceintes Klipsch sont très efficaces et fonctionnent avec une large gamme d'amplificateurs. Leur impédance de 8 ohms permet une utilisation à haute puissance avec peu de distorsion. Cependant, évitez de pousser le volume excessivement longtemps pour protéger votre ouïe et les enceintes.

Comment nettoyer mes enceintes RP-500M ?

Époussetez-les régulièrement avec un chiffon doux. Pour les grilles, utilisez la brosse d'un aspirateur. N'utilisez jamais de produits abrasifs, de solvants ou de détergents agressifs.

Puis-je monter les enceintes au mur ?

Oui, les enceintes surround peuvent être montées au mur. Utilisez des vis à bois à tête bombée de 6 à 7,5 cm, vissées dans un poteau mural ou avec des chevilles, en laissant 6 mm apparents. Ne pas utiliser le trou en poir pour une installation au plafond.

Où enregistrer mon produit Klipsch ?

Enregistrez votre produit en ligne sur www.klipsch.com/register pour rester informé des nouveautés et des promotions. Conservez votre reçu pour toute réclamation sous garantie.

Les enceintes RP-500M sont-elles compatibles avec Dolby Atmos ?

Non, le RP-500M est une enceinte bibliothèque standard. La technologie Dolby Atmos est disponible sur les modèles RP-8060FA et RP-500SA de la série Reference Premiere.

Quelle est l'impédance des enceintes RP-500M ?

Toutes les enceintes Klipsch de cette série ont une impédance de 8 ohms, ce qui les rend compatibles avec la plupart des amplificateurs.

Puis-je bi-câbler les enceintes RP-500M ?

Le manuel mentionne le bi-câblage pour certains modèles (RP-8060FA, RP-8000F, etc.) qui sont équipés de bornes jumelées. Pour le RP-500M, vérifiez si les bornes sont jumelées ; si oui, retirez la barre de raccord pour le bi-câblage. Sinon, utilisez un seul câble.

Que faire en cas de bourdonnement ou de parasites ?

Vérifiez que tous les branchements sont corrects et que les fils dénudés ne se touchent pas. Assurez-vous que l'amplificateur n'est pas surchargé. Éloignez les câbles d'enceinte des sources d'interférences électromagnétiques.

MODE D'EMPLOI RP-500M KLIPSCH

1) le standard, l'étalon, le repère utilisé à des fins de comparaison
2) la concretisation du son légendaire de Klipsch

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créé notre technologie exclusive de pavillon et en établissant les principes acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidètes à la vision de PWK et incorporons pres d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvre la puissance, le détail et l'emotion des enceintes Reference de Klipsch.

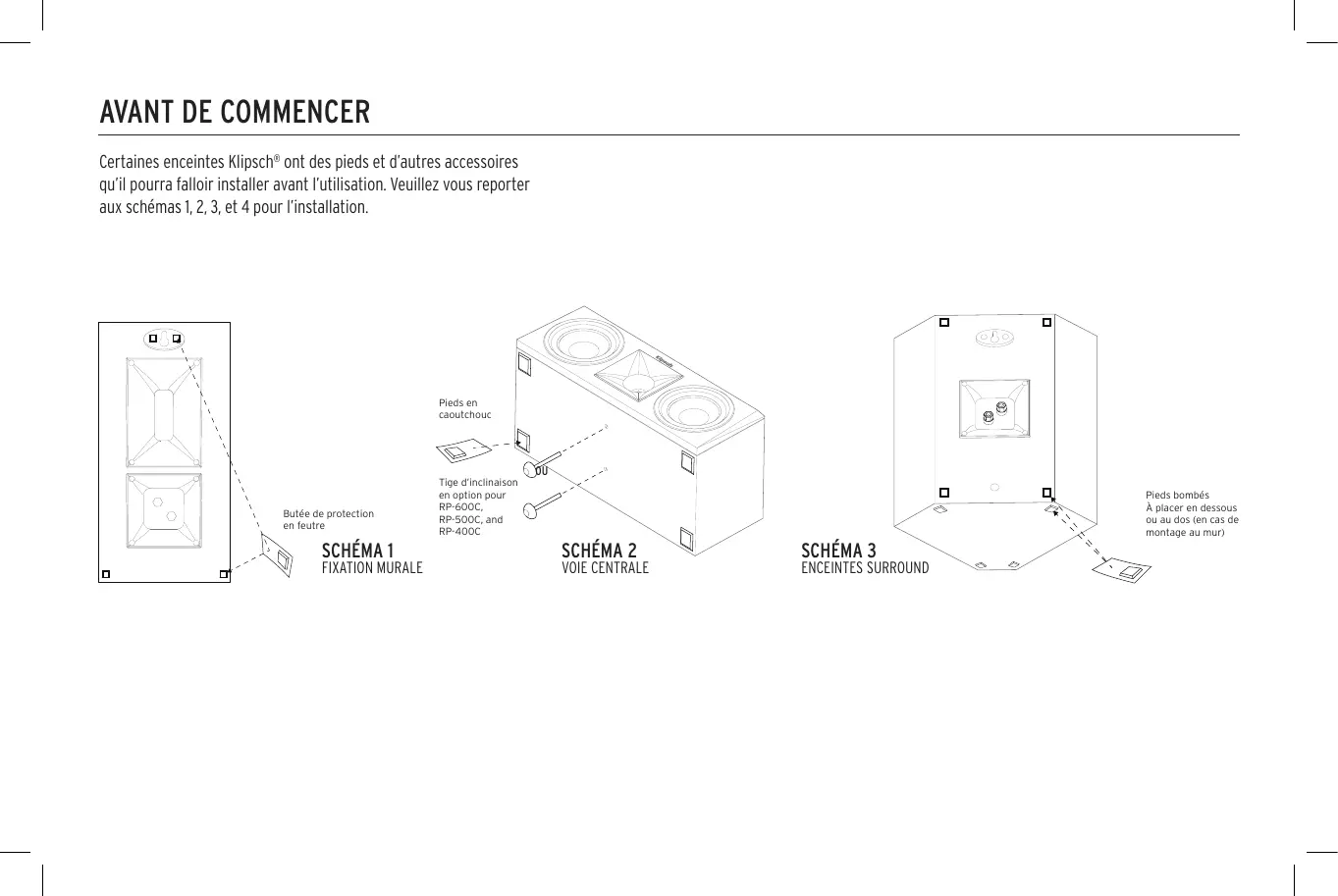

Certaines enceintes Klipsch ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation. Veuillez vous reporter aux schémas 1, 2, 3, et 4 pour l'installation.

POSITIONNEMENT DANS LA PIECE

Enceintes des voies principales gauche et droite - Pour obtenir les membres résultats, Klipsch Group, Inc. (KGI) suggere de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la piece. Elles peuvent également être légément tournées l'une vers l'autre pour une(Meilleure restitution stéreo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale - Les enceintes de voie centrale sont conçues pour diffuser les dialogues et lessons principaux de manière à ce qu'ilssemblent provenir de l'écran video. Les enceintes devraient par conséquent être placées aussi pres que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrêté – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre piece. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissant beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement.

BRANCHEMENT

Branchement conventionnel - En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Les modèles Reference Première RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F et RP-160M sont équipés de bornes de raccordement jumelées. Dans le cas d'un raccord avec un seul cable, la barre de raccord de la borne doit rester en place. Dans le cas d'un raccord double amplification ou à deux cables (bi-câblage), la barre de raccord de la borne doit être retiree. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur - Les enceintes Klipsch sont extrémement efficaces et fonctionneront aisément avec un large évientail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut cause des dommages irréversibles de l'ouie. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutez pendant toute notre vie.

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

FIGURE 2 VOIE CENTRALE

FIGURE 3 BRANCHEMENTS STANDARD

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

REFERENCE PREMIERE AVEC LA TECHNOLOGIE DOLBY ATMOS®

RP-8060FA

RP-500SA

ATMOS FRONT

ATMOS REAR

SIDE SURROUND

REAR SURROUND

AFL

AFR

ARL

|ARR

ATMOS SURR

）

SSL

SSR

RSL

RSR

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

REFERENCE PREMIERE AVEC LA TECHNOLOGIE DOLBY ATMOS®

BRANCHEMENTS
0U

ECIENTE D'ÉLÉVATION

Il est possible d'ajouter le RP-500SA à une installation d'enceintes passive.

N'utilises pas le trou en poir pour une installation au plafond

n°10

Vis à bois à tête bombée de 6 à 7,5 cm

Vissez dans un poteau

mural ou utilisez des chevilles;

gardez 6 mm apprents

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilise jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la Brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revenués.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserveur reçu pour toute réclamation au titre de la garantie.
