RP-500M - Embarazada KLIPSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz de estantería
Marca	Klipsch
Modelo	RP-500M
Categoría	Altavoz pasivo
Impedancia nominal	8 ohmios
Diámetro de cable recomendado	1,3 mm (16 AWG) mínimo
Distancia recomendada entre los altavoces principales	1,8 a 4,6 m
Distancia mínima de las paredes	61 cm
Altura de montaje recomendada para altavoces surround	1,5 a 2,1 m sobre el suelo
Tipo de amplificador compatible	Amplia gama, alta sensibilidad
Tecnología	Trompa exclusiva Klipsch
Accesorios incluidos	Patas (según modelo)
Mantenimiento	Polvo regular; rejilla limpiable con cepillo de aspiradora
Productos de limpieza prohibidos	Abrasivos, disolventes, detergentes agresivos
Registro del producto	En línea en www.klipsch.com/register
Garantía	Conservar el recibo para cualquier reclamo
Uso recomendado	Canales principales izquierdo/derecho, surround
Posición de escucha	Distancia de aproximadamente 1 a 1,5 veces la separación de los altavoces

Preguntas frecuentes - RP-500M KLIPSCH

¿Cómo colocar los altavoces RP-500M para un sonido óptimo?

Coloque los altavoces principales a una distancia de 1,8 a 4,6 m entre sí y al menos a 61 cm de las paredes. Oriéntelos ligeramente hacia la posición de escucha. La posición de escucha debe estar aproximadamente a 1 a 1,5 veces la distancia entre los altavoces. Para los altavoces surround, móntelos a 1,5-2,1 m de altura, en las paredes adyacentes o detrás del área de escucha.

¿Qué tipo de cable usar para conectar los altavoces?

Utilice cable de altavoz con un diámetro mínimo de 1,3 mm (16 AWG). Conecte el terminal positivo (+) rojo del altavoz al terminal positivo rojo del amplificador, y el terminal negativo (-) negro al terminal negativo negro. Asegúrese de que ningún cable pelado toque otro terminal para evitar un cortocircuito.

¿Puedo usar un amplificador de baja potencia con estos altavoces?

Sí, los altavoces Klipsch son muy eficientes y funcionan con una amplia gama de amplificadores. Su impedancia de 8 ohmios permite un uso de alta potencia con poca distorsión. Sin embargo, evite subir el volumen excesivamente durante mucho tiempo para proteger su oído y los altavoces.

¿Cómo limpiar mis altavoces RP-500M?

Límpielos regularmente con un paño suave. Para las rejillas, use el cepillo de una aspiradora. Nunca use productos abrasivos, disolventes o detergentes agresivos.

¿Puedo montar los altavoces en la pared?

Sí, los altavoces surround se pueden montar en la pared. Use tornillos para madera de cabeza redonda de 6 a 7,5 cm, atornillados en un montante de pared o con tacos, dejando 6 mm visibles. No use el orificio en forma de pera para una instalación en el techo.

¿Dónde registrar mi producto Klipsch?

Registre su producto en línea en www.klipsch.com/register para mantenerse informado de novedades y promociones. Conserve su recibo para cualquier reclamo de garantía.

¿Los altavoces RP-500M son compatibles con Dolby Atmos?

No, el RP-500M es un altavoz de estantería estándar. La tecnología Dolby Atmos está disponible en los modelos RP-8060FA y RP-500SA de la serie Reference Premiere.

¿Cuál es la impedancia de los altavoces RP-500M?

Todos los altavoces Klipsch de esta serie tienen una impedancia de 8 ohmios, lo que los hace compatibles con la mayoría de los amplificadores.

¿Puedo bicablear los altavoces RP-500M?

El manual menciona el bicableado para algunos modelos (RP-8060FA, RP-8000F, etc.) que tienen terminales dobles. Para el RP-500M, verifique si los terminales son dobles; si es así, retire la barra de conexión para bicablear. De lo contrario, use un solo cable.

¿Qué hacer en caso de zumbido o parásitos?

Verifique que todas las conexiones sean correctas y que los cables pelados no se toquen. Asegúrese de que el amplificador no esté sobrecargado. Aleje los cables de altavoz de fuentes de interferencia electromagnética.

MANUAL DE USUARIO RP-500M KLIPSCH

1) el estándar, la referencia, el punto de comparación
2) la encarnación delegendario sonido Klipsch

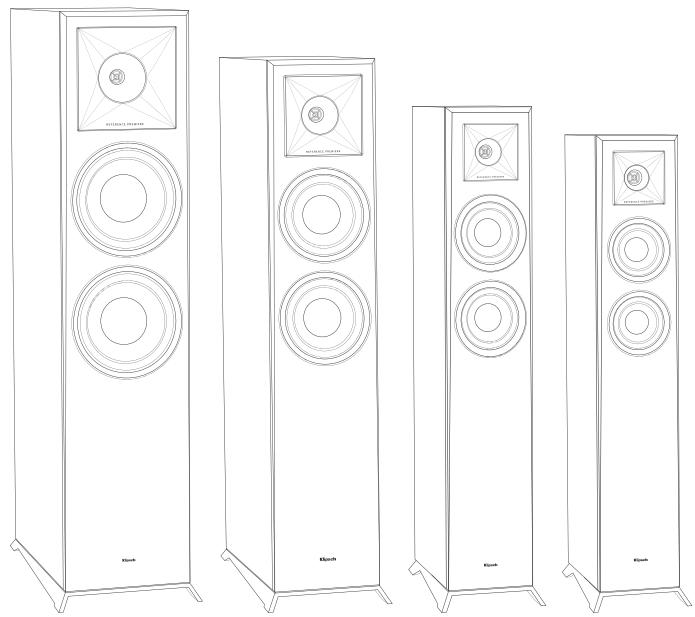

FUERTE Y ORGULLOSO DESDE 1946

En 1946, Paul W. Klipsch revoluciones laindustry del audio al crear notresta Tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro alto altempado aclamado sonido distinctivo.Hoy en día, seguimos siendo fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el的结果ado de nosraas décadas de obsesión con la perfeccion del sonido. Sienta la potencia, el detalle y la emocacion de los Reference de Klipsch.

Somos los guardianes del sonido Keepers of the Sound®.

ALTAVOCES REFERENCE PREMIERE

RP-8060FA

RP-8000F

RP-6000F

RP-5000F

RP-4000F

RP-600M

RP-500M

RP-400M

RP-502S

RP-402S

RP-500SA

RP-504C

RP-404C

RP-600C

RP-500C

RP-400C

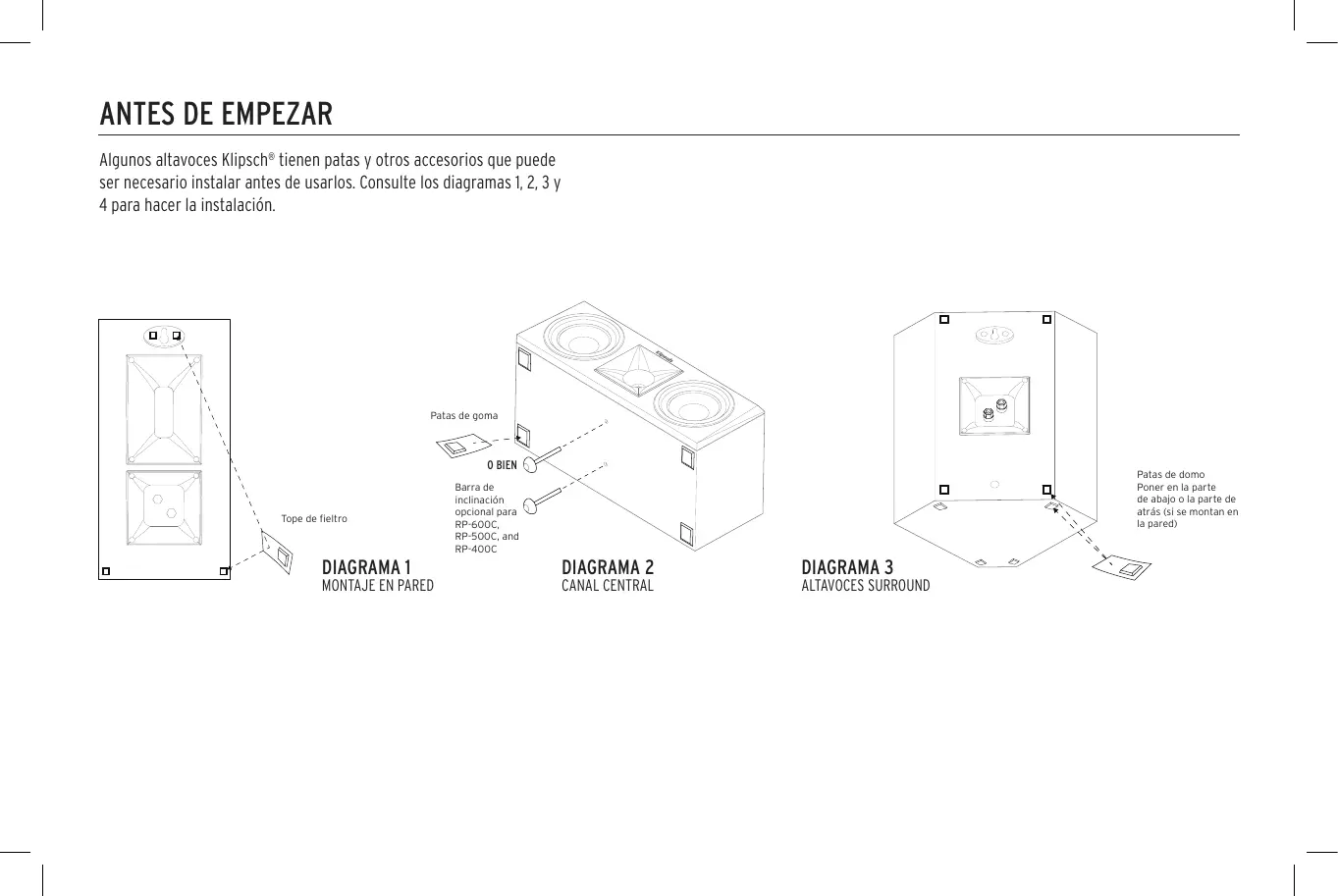

ANTES DE EMPEZAR

Algunos altavoces Klipsch®ienen patas y otros accesorios que pueda ser besoino instalar antes de usarlos. Consulte los diagramas 1,2,3 y 4 para hacer la instalacion.

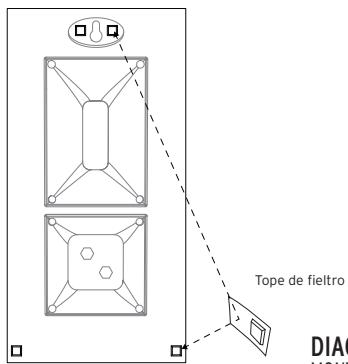

DIAGRAMA 1 MONTAJE EN PARED

UBICACION EN LA SALA

Altavoces de canal principal izquierdo y derecho. Para Obtener la mejor fidinidad, Klipsch Group, Inc (KGI) sugiereSeparated los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un minimo de 61 cm (24 plg.) de la pared de aftas y las paredes laterales. también se pueda orientar un poco hacía adentro para Obtener una mejor imagen estereofónica. La posicón del oyenteDebe estar entre 1 y 1.5 veces la distancia queSeparated los altavoces. En las figuras 1 y 3 hay detalles de connexion yubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el dialogo y los sonidos principales deundry que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca possible de la pantalla, de preferencia directamente encima o bajo de la pantalla. En las figuras 1,2 y 3 hay detailles de connexion yubicacion.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altaapproximadamente 2 pies mayor que la del oido del oyente sentido. Este es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueda ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. Laubicación final de los altavoces surround depende de lascharacteristicas de la sala. Estos altavoces han sido disnados para recreatear la sensación de espacio y ambiente que proportionsionan muchas de las technologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de connexion yubicación.

CONEXIONES

Conexión convencional. Con cable de altovoz calibre 16 o mayor, conecte la terminal ROJA “positiva” (+) del altovoz IZQUIERDO a la terminal ROJA “positiva” (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA “negativa” (-) del altovoz IZQUIERDO a la terminal NEGRA “negativa” (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otheros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamento que toquen otheras terminales, puis thisouldacause un cortocircuit y dañar el equipo.

Los modelos de Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F y RP-160M tienen terminales dobles. Si se hace conexiones de un solo cable, la barra conectora de terminalmente dejearse en posicion. Si hace conexiones de cabledo doble o amplificacion doble, la barra conectora de terminal de debe退还ar Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funciona bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 y se pueda hacer funciona a altos niveles con poca distorsión. Debido a los altos niveles de salute que pueda reproducir los altavoces Klipsch,onga cuidado con el control de volumen. El volumen excessivo durante largos periodosuedeaNarpermanentmenteelódo.Hacerfuncioneral amplificador a más de su capacité normal tambiénuedeaNarlos altavoces.Consulte al minorista para asegurarde que su amplificador es adecuado para su aplicacion. Queremos que oiga toda la vida.

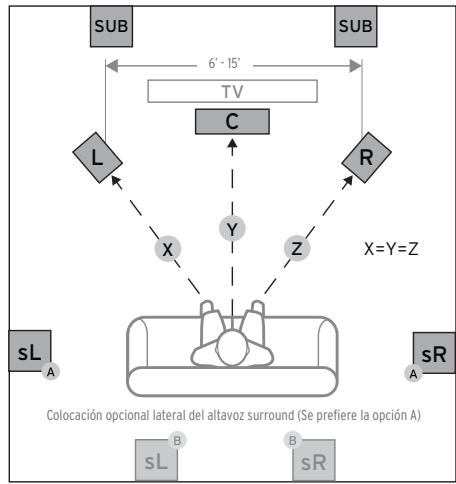

FIGURA 1 UBICACION DEL ALTAVOZ EN EL AREA DE AUDICION

No utilise el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N°10 de 2.5 p.lq. a 3 p.lq. de cabaze troncocónica para madera Móntelos en un paral par deired outilice ancanas.Deje expuesto I/4 de p.lq.

3/8 plg. -16
*No se incluyen los soportes de pared

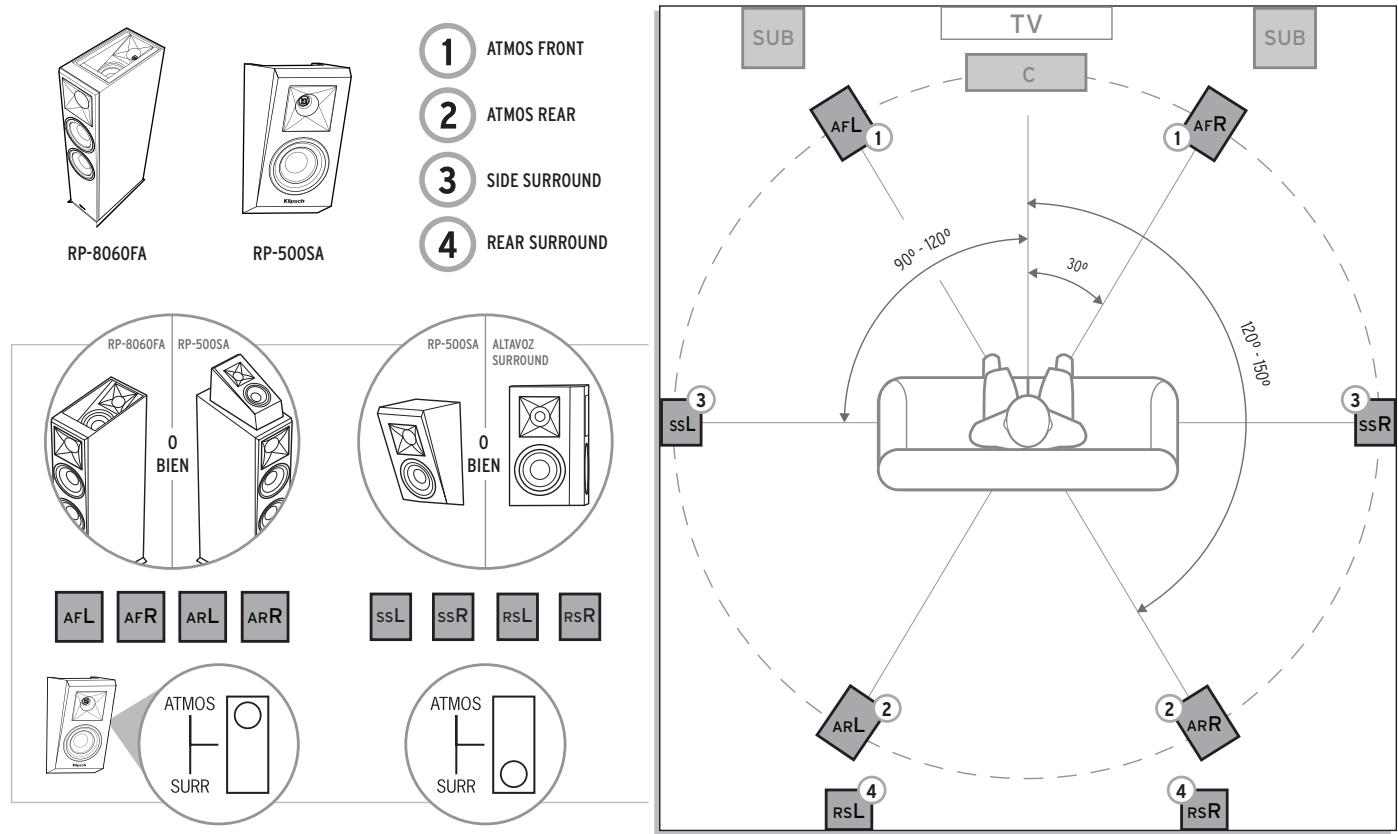

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS® DE DOLBY

UBICACION DEL ALTAVOZ EN EL AREA DE AUDICION

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS® DE DOLBY

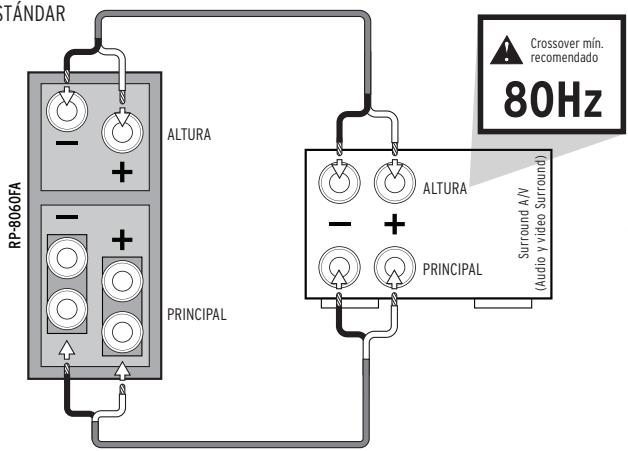

CONEXIONES ESTANDAR
O BIEN

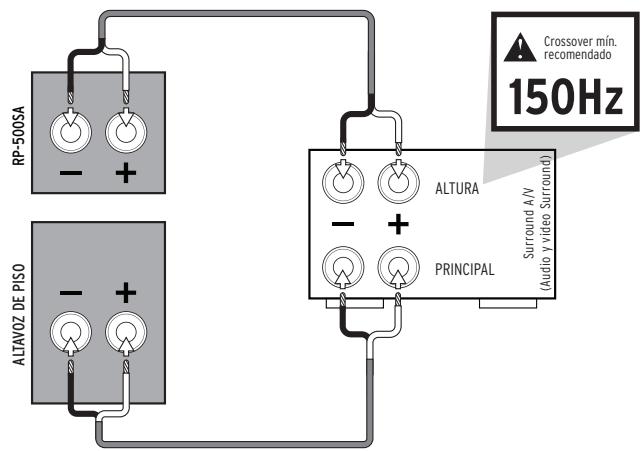

ALTAVOZ DE ALTURA

EI RP-500SA se puedaregar arialquier configuracion de altavoz pasivo.

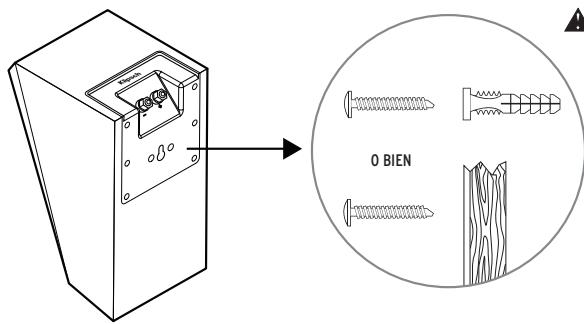

MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED

PRECAUCION

No utilise el agujero en forma de ojo de cerradura para hacer montaje en el cielo razo.

Tornillos N° 10 de 2.5 p.lq. a 3 p.lq. de cabaze troncocónica para madera Montelos en un paral de paro outilice ancanas.Deje expusto 1/4 de p.lq.

CUIDADO Y LIMPIEZA

Lo unico queuede ser necessario hacerles a los altavoces es quitarles el polvo de vez en cuando.No les aplicque nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solventa.El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altovoz.

REGISTRO DEL PRODUCTO

Registre su produit en linea en at www.klipsch.com/register

• Manténgase al día sobre新模式 productos y promociones.
• Sus datos personales nunca serán vendidos.
• Estos datos de registrar no son para propósitos de garantía.
  Guarde su recibo para hacer reclamaciones de garantía.
