MANUALE UTENTE HERESY III BLACK KLIPSCH

ISTRUZIONI IMPORTANTI PER LA SICUREZZA 1. LEGGERE queste istruzioni. 2. CONSERVARE queste istruzioni. 3. PRESTARE ATTENZIONE alle avvertenze. 4. ATTENERSI a tutte le istruzioni. 5. NON utilizzare questo apparecchio in prossimità di acqua. 6. PULIRE SOLO con un panno asciutto. 7. NON bloccare le aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante. 8. NON installare vicino a fonti di calore, quali ad esempio radiatori, camini, stufe o altre apparecchiature che generino calore, inclusi gli amplificatori. 9. UTILIZZARE SOLO gli accessori in dotazione forniti dal fabbricante. 10.UTILIZZARE solo con i carrelli, i supporti, i treppiedi, le staffe o i tavoli specificati dal fabbricante o venduti con l'apparecchio. Se viene usato un carrello, fare attenzione per evitare danni dovuti al ribaltamento del carrello stesso o dell'apparecchio. 11.CONTATTARE personale di assistenza qualificato per qualsiasi intervento di assistenza. Richiedere assistenza se l'apparato è danneggiato, per esempio se si rilevano danni alla spina o al cavo di alimentazione, se è stato versato del liquido sull'apparato o se è stato esposto a pioggia o umidità, se non funziona normalmente o se è caduto. Questo simbolo indica che nella documentazione allegata all'unità sono presenti istruzioni importanti relative al funzionamento e alla manutenzione. AVVERTENZA: per ridurre al minimo il rischio di incendio o di scossa elettrica, non esporre l'apparecchiatura a pioggia o umidità. AVVERTENZA: all'interno non sono presenti parti riparabili dall'utente. Contattare personale di assistenza qualificato per qualsiasi intervento di assistenza. ISPEZIONE L'aspetto del nuovo sistema di diffusori deve essere identico a quello spedito dalla fabbrica. Controllare immediatamente che non si siano verificati danni durante il trasporto. Disimballare il nuovo sistema di diffusori con cautela e controllare che i componenti corrispondano a quanto riportato nella distinta. In alcuni casi straordinari possono verificarsi danni durante il trasporto. Nel caso in cui si rilevassero eventuali danni, contattare la società che ha effettuato la spedizione e il rivenditore da cui è stato acquistato il sistema. Richiedere che venga effettuata un'ispezione e seguire le istruzioni che verranno fornite per eseguire la valutazione. Conservare l'imballaggio originale del prodotto. IL VOSTRO NUOVO PRODOTTO KLIPSCH Vi ringraziamo per l'acquisto di questi diffusori Klipsch Heritage. Dopo aver letto questo manuale ed aver collegato il sistema, potrete ascoltare il risultato di oltre 60 anni di progettazioni rigorose e di ricerca e sviluppo all'avanguardia. Come tutti i prodotti Klipsch, i vostri diffusori includono la tecnologia a tromba Klipsch, il design che ha guidato il primo Klipschorn® sviluppato nel 1946 e tutti i prodotti Klipsch successivi. La tec-

nologia a tromba permette ai diffusori di generare un alto livello di sensitività, un'ampia gamma dinamica, un basso livello di distorsione, dispersione ampia e risposta in frequenza piatta, generando così la potenza, il dettaglio e la dinamica senza precedenti che contraddistinguono il “Suono Klipsch”. Completare la scheda di garanzia sul retro di questo manuale, oppure registrare il prodotto su Internet presso il sito www.klipsch.com per permetterci di assistervi meglio. Vi ringraziamo nuovamente di aver scelto Klipsch e speriamo che i vostri diffusori diano nuova vita alla vostra musica e ai vostri film preferiti per molti anni. PAUL W. KLIPSCH I diffusori Klipsch Heritage sono il risultato della progettazione innovativa di Paul W. Klipsch. La tecnologia presente in questi diffusori è valida oggi quanto lo era nel 1946, quando Paul Klipsch fondò la Klipsch and Associates lanciando il modello Klipschorn®. Il fondatore della nostra azienda è stato riconosciuto per la sua attività di pioniere e innovatore nel settore dell'audio. Paul Klipsch vanta una carriera straordinaria, culminata con l'investitura nella prestigiosa Engineering and Science Hall of Fame nel 1997, un'onorificenza che in passato è stata conferita tra gli altri a Thomas Edison, George Washington Carver e ai fratelli Wright. Durante la sua vita, Paul Klipsch ha ottenuto numerosi riconoscimenti, inclusa la dedica a suo nome della facoltà di ingegneria elettronica e informatica della New Mexico State University, l'università presso la quale si è laureato. Nel 1978, è stata conferita a Paul Klipsch la prestigiosa medaglia d'argento dell'Audio Engineering Society of America ed è stato investito nella Audio Hall of Fame. Questi sono solo alcuni dei traguardi raggiunti da una persona eccezionale dal punto di vista personale e professionale. La rivista Hi-Fidelity ha detto a proposito di Paul Klipsch che era, “un pioniere che ha superato i limiti preesistenti e li ha ridefiniti”. Il numero di novembre 1986 della rivista Audio riassume l'influenza di Paul W. Klipsch sul settore dicendo che ”. . . il Klipschorn e il suo progettista Paul Klipsch sono leggendari nel settore dell'audio ad alta fedeltà. Le parole che potremmo usare per descriverli non possono rendere giustizia”. KLIPSCHORN L'obiettivo di Paul Klipsch durante la progettazione era riprodurre la dinamica e le emozioni di un concerto di un'orchestra sinfonica nel suo soggiorno. Quando è stato lanciato sul mercato, il Klipschorn® ha rappresentato un notevole passo in avanti nella tecnologia, ed oggi continua ad essere uno dei diffusori più rinomati al mondo, oltre ad essere l'unico diffusore che è stato prodotto senza interruzioni per più di 60 anni. Il Klipschorn dimostra che un design straordinario non teme il passare del tempo. Grazie a una sensibilità estremamente elevata, questo diffusore a tre vie a tromba con piegatura triedrica della tromba dei bassi utilizza le pareti e gli angoli della stanza di ascolto come parte del design. L'unione di queste caratteristiche permette di abbracciare più di nove ottave con un suono dinamico, dolce e con distorsione estremamente bassa.

LA SCALA II Il modello La Scala è stato concepito come una versione più portatile del Klipschorn da utilizzare come impianto sonoro nella campagna elettorale di Winthrop Rockefeller per il governatorato nel 1963. In maniera analoga al Klipschorn, vanta un'elevata sensibilità ed è un diffusore a tre vie a tromba che include una tromba più piccola con due piegature che può essere posizionata lontano dagli angoli della stanza. L'unico compromesso nel modello La Scala rispetto al Klipschorn è una frequenza di taglio dei bassi leggermente più alta. CORNWALL III Il modello Cornwall è stato lanciato nel 1959 come alternativa full range di dimensioni maggiori al modello Heresy per il canale centrale in configurazione di tre diffusori stereo in fila. Offre la risposta dinamica full range dei bassi del modello Klipschorn con sensibilità e livelli di uscita simili ai modelli a tromba. Come il modello Heresy, il Cornwall è un diffusore a tre vie che utilizza driver di compressione per caricamento a tromba per le frequenze midrange e gli acuti e un woofer a radiazione diretta da 38 cm per le basse frequenze. HERESY III Il modello Heresy è stato lanciato nel 1957 come un diffusore compatto per il canale centrale per il Klipschorn in configurazione di tre diffusori stereo in fila. Il modello Heresy è un diffusore a tre vie che utilizza driver di compressione per caricamento a tromba per la riproduzione delle frequenze midrange e degli acuti e un woofer a radiazione diretta da 30 cm per le basse frequenze. DISIMBALLAGGIO E ASSEMBLAGGIO Heresy III e Cornwall III I diffusori Heresy III e Cornwall III sono di grandi dimensioni e pesanti. Per disassemblare e installare questi modelli sono necessarie due persone. Aprire i lembi superiori della scatola, ribaltarla e sollevarla, rimuovendola dal diffusore. Rimuovere l'imballaggio interno e conservarlo per un eventuale uso futuro. Klipschorn e La Scala II Le casse per le alte e le basse frequenze per i modelli Klipschorn e La Scala II vengono spedite in due scatole separate. Questi diffusori sono di grandi dimensioni e pesanti. Per disimballare e installare sono necessarie due persone. Sulle coppie di casse per le alte e basse frequenze dei modelli Klipschorn e La Scala II sono affissi numeri di serie corrispon

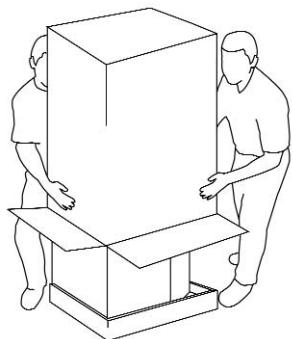

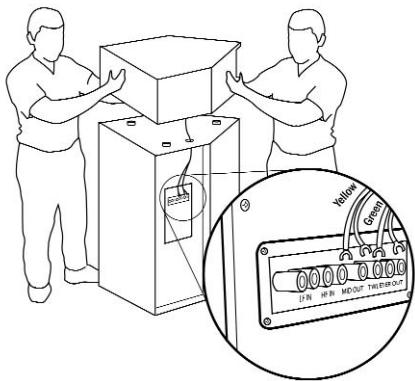

denti per garantire le prestazioni audio corrette. Durante l'installazione dei diffusori, verificare che i numeri di serie delle casse superiori e inferiori corrispondano. Klipschorn Aprire i lembi contrassegnati con la dicitura “Open This End” (Aprire questo lato) della scatola di dimensioni maggiori contenente il diffusore per le basse frequenze, ribaltarla e sollevarla, rimuovendola dalla cassa, e rimuovere l'imballaggio interno. Il lato superiore della cassa, identificabile mediante i tre distanziatori in gomma, va orientato verso l'alto (vedere la figura 1). Far scorrere la cassa per i bassi nell'angolo in cui verrà posizionata per effettuare una verifica e prendere nota di eventuali ostruzioni che potrebbero impedirne il posizionamento corretto. Rimuoverla dall'angolo per installare la cassa per le alte frequenze. Per preparare il collegamento, posizionare il diffusore vicino all'angolo (ma non nell'angolo) e rimuovere la mascherina per le basse frequenze (fissata con due dadi a farfalla) sul lato del pannello di ingresso della cassa e tenerla da parte fino al completamento della procedura di collegamento. Aprire i lembi della scatola più piccola contrassegnati con la dicitura “Open This End” (Aprire questo lato) e rimuovere l'imballaggio. Sollevare la cassa per le alte frequenze estraendola dall'involucro e collocarla sopra la cassa per le basse frequenze. Allineare i tre piedini di gomma sul lato superiore della cassa per le basse frequenze con le tre rientranze sul lato inferiore della cassa per le alte frequenze. Far passare i cavi del driver per le alte e medie frequenze nella cassa superiore attraverso il foro nel pannello inferiore della cassa. Collegare la coppia di cavi marcati in verde (+) alla coppia di perni di collegamento contrassegnati con l'indicazione “Tweeter Out”. Verificare che i perni di collegamento rosso (+) e nero (-) corrispondano ai cavi con isolante verde (+) e nero (-). Seguire la stessa procedura per collegare la coppia di cavi marcati in giallo alla coppia di perni di collegamento contrassegnati con l'indicazione “Mid Out” (vedere figura 5). La Scala II Aprire i lembi contrassegnati con la dicitura “Open This End” (Aprire questo lato) della scatola di dimensioni maggiori contenente il diffusore per le basse frequenze, ribaltarla e sollevarla,

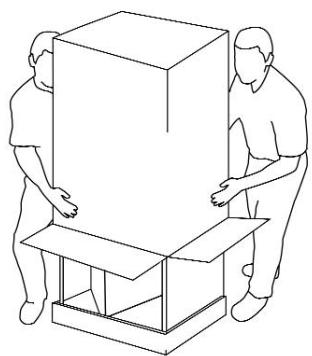

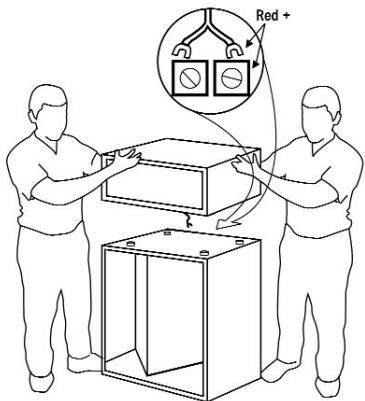

rimuovendola dalla cassa, e rimuovere l'imballaggio interno. Il lato superiore della cassa, identificabile mediante i tre distanziatori in gomma, deve essere orientato verso l'alto (vedere la figura 2). Per la cassa per le alte frequenze La Scala II, aprire i lembi della scatola più piccola contrassegnati con la dicitura “Open This End” (Aprire questo lato) e rimuovere l'imbottitura d'imballaggio interna. Il lato inferiore della cassa dovrebbe essere orientato verso l'alto e il cavo per il collegamento delle basse frequenze dovrebbe essere collegato ad esso. Liberare questo cavo, capovolgere la scatola e rimuoverla dalla cassa. Con l'aiuto di un'altra persona, sollevare la cassa per le alte frequenze dal pavimento e posizionarla sopra la cassa per le basse frequenze, instradando il cavo per le basse frequenze verso il retro attraverso l'interstizio tra le due casse. Allineare le rientranze presenti nella superficie inferiore della cassa per le alte frequenze con i piedini in gomma sul lato superiore della cassa per le basse frequenze. Collegare il cavo per le basse frequenze alla striscia di collegamento a due viti sul retro della cassa per le basse frequenze. Verificare che la polarità utilizzata sia corretta collegando il filo marcato in rosso al terminale marcato in rosso e il filo marcato in nero all'altro terminale. POSIZIONAMENTO I diffusori Klipsch Heritage funzionano perfettamente in molte posizioni, ma seguendo alcune semplici indicazioni sarà possibile ottimizzarne le prestazioni. • Tutti: posizionarli lungo la stessa parete a una distanza l'uno dall'altro, compresa tra 180 e 460 cm. • La Scala, Cornwall, Heresy: posizionarli in modo che siano equidistanti dalla parete dietro ai diffusori. • Heresy: alla stessa altezza dal pavimento con i driver per le alte frequenze nella posizione di ascolto seduta se montati su parete o scaffale. • Tutti: orientare i diffusori verso la posizione di ascolto e posizionarli accanto o davanti a eventuali ostruzioni. • La Scala, Cornwall, Heresy: per ottenere il massimo livello dei bassi si consiglia di posizionare i diffusori negli angoli o contro la parete. Se vengono posizionati lontano dalle pareti, l'energia dei bassi sarà inferiore. • Tutti: nel caso in cui la forma della stanza comporti una mancanza di uniformità dei bassi, si consiglia di posizionare una coppia di diffusori in configurazione asimmetrica su pareti laterali adiacenti. • Utilizzare le istruzioni precedenti per adattare il sistema secondo i propri gusti e ottimizzare il suono in base alle caratteristiche acustiche della stanza.

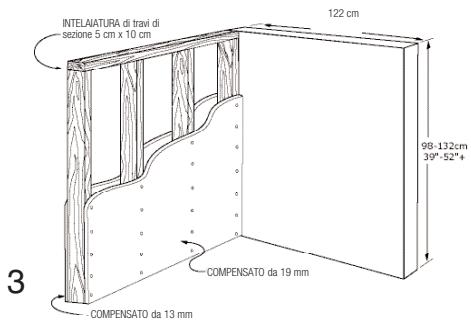

Klipschorn Normalmente le prestazioni dei diffusori Klipschorn sono ottimizzate posizionandoli negli angoli lungo la parete più lunga di una stanza rettangolare. Se la stanza è stretta e lunga con angoli a distanza maggiore di 550 o 600 cm, l'immagine stereo potrebbe non essere ottimale. È preferibile una stanza con un rapporto lunghezza/larghezza tra 1,00 e 0,618. Inoltre, i diffusori Klipschorn forniscono prestazioni migliori in stanze di altezza inferiore a 260 cm. È necessario posizionare i Klipschorn agli angoli, poiché le pareti della stanza sono parte della tromba per le basse frequenze del diffusore. Per ottenere la massima estensione in frequenza, il Klipschorn deve essere posizionato a battuta in un angolo che non abbia battiscopa o modanatura e che abbia pareti libere per almeno 63,5 cm davanti alle mascherine laterali. Falsi angoli Se la stanza non ha angoli adeguati disponibili, si possono costruire falsi angoli che permettano di ottenere prestazioni simili a quelli di un vero angolo per le basse frequenze permettendo inoltre di orientare le casse leggermente verso il centro della stanza, se si desidera. Iniziare costruendo un'intelaiatura da travi in legno di sezione di 5 cm x 10 cm come mostrato nella figura 3. Klipsch consiglia di utilizzare lastre di compensato di 19 mm di spessore e 120 cm di larghezza incollate e inchiodate saldamente all'intelaiatura. Il retro può essere ricoperto con un materiale più sottile, come ad esempio masonite da 3 mm di spessore o compensato da 13 mm di spessore. Verniciare con un colore corrispondente a quello della parete oppure rivestire con laminato plastico o altro materiale (vedere la figura 3). In caso di distanze molto grandi, utilizzare un falso angolo con uno dei Klipschorn per ridurre la distanza tra i diffusori. Un altra soluzione al problema della distanza eccessiva tra i diffusori Klipschorn in un sistema audio è l'aggiunta di un diffusore centrale (come ad esempio il modello La Scala) per creare una fila di tre diffusori stereo. Per informazioni sul collegamento, contattare l'assistenza tecnica Klipsch al numero 1-800-554-7724. La Scala II Il modello La Scala II include una tromba dei bassi indipendente con piegatura front-firing e può essere posizionato lontano dall'angolo, se si desidera. Però, poiché questo modello ha un'estensione dei bassi minore del Klipschorn, il rafforzamento acustico delle basse frequenze che si ottiene con un posizionamento negli angoli potrebbe essere ottimale. Il modello La Scala offre inoltre una notevole flessibilità relativamente all'angolazione per ottenere l'immagine stereo desiderata. Le

INTELAIATURA di travi di sezione 5 cm x 10 cm

diffusore possono essere collegati con filo nudo oppure con connettori a forcella o a banana. • Attenzione: qualunque sia il tipo di collegamento, verificare che non si abbia alcun contatto tra i terminali positivo e negativo del diffusore o dell'amplificatore. Ciò potrebbe causare danni al dispositivo. (vedere la figura 4).

3 COMPENSATO da 13 mm

prestazioni nei bassi profondi possono essere migliorate utilizzando un subwoofer Klipsch ad elevate prestazioni. Cornwall III Il modello Cornwall III permette un posizionamento e un'angolazione flessibili come il modello La Scala, con un'estensione dei bassi simile a quella del modello Klipschorn a livelli di uscita ridotti. Come nel caso del modello La Scala e dell'Heresy, posizionando i diffusori negli angoli si massimizzano i bassi e posizionandoli fuori dagli angoli o lontano dalle pareti si ottengono livelli di bassi inferiori. Poiché l'acustica della stanza e il gusto personale variano, si consiglia di provare diverse posizioni per regolare le prestazioni del diffusore. Sono inclusi dei gommini autoadesivi da fissare sul lato inferiore del rialzo per un eventuale posizionamento su pavimenti senza moquette. Heresy III L'Heresy III è il modello più versatile nella collezione Heritage per quanto riguarda il posizionamento, grazie alle dimensioni relativamente ridotte. Fornisce la stessa gamma di frequenze di base del modello La Scala ma a livelli di uscita minori. Il posizionamento sul pavimento nell'angolo permette di ottenere il massimo rafforzamento dei bassi profondi e la base con rialzo angolato permette di compensare per l'altezza ridotta dell'Heresy. Il rialzo può essere rimosso se l'unità viene posizionata su uno scaffale o una libreria. Sono inclusi dei gommini autoadesivi da fissare sul lato inferiore della cassa per evitare di graffiare la superficie su cui è appoggiata. COLLEGAMENTO DEL DIFFUSORE Attenzione: prima di effettuare qualsiasi collegamento, spegnere l'amplificatore. (vedere la figura 4). • I diffusori sono dotati di terminali di collegamento positivo (rosso) e negativo (nero) sul lato o sul retro della cassa, che corrispondono ai terminali positivo e negativo per il canale corrispondente (destro, sinistro, ecc.) dell'amplificatore e possono essere collegati con filo nudo oppure con connettori a forcella o a banana (vedere figura 4). • Tutti i diffusori del sistema devono essere collegati in fase con il terminale positivo collegato al terminale positivo corrispondente dell'amplificatore. Ripetere questa procedura per i terminali negativi dei diffusori e dell'amplificatore. La maggior parte dei cavi per diffusori presentano delle marcature sul materiale isolante per semplificarne il corretto collegamento. • Utilizzare cavi di rame di spessore minimo di 16 AWG a due conduttori e cavi di spessore maggiore in caso di distanze di collegamento maggiori. I terminali di collegamento del

Klipschorn: i connettori sono nel pannello d'ingresso sul lato della cassa per le basse frequenze. Due delle quattro coppie di perni di collegamento vengono usati per collegare i cavi del diffusore provenienti dall'amplificatore. Sono contrassegnati con le indicazioni “HF IN” + e – (ingresso alte frequenze) o “LF IN” + e – (ingresso basse frequenze). I perni rossi (+) sono collegati tra loro con ponticelli e così anche i perni neri (-). Lasciare i ponticelli al loro posto per il collegamento normale a cavo singolo e utilizzare solo una delle coppie di connettori. Rimuovere i ponticelli per la cablatura bi-wire opzionale (vedere figura 5). Reinstallare la mascherina laterale rimossa in precedenza, dopo aver completato tutti i collegamenti. Instradare il cavo del diffusore attraverso la tacca nell'angolo posteriore in basso nella mascherina quando si sposta il diffusore nell'angolo. Se il cavo del diffusore proviene dal lato opposto rispetto al pannello d'ingresso, instradarlo attraverso la tacca in tale mascherina e quindi davanti al pannello posteriore e nel pannello d'ingresso. Non collegare direttamente l'amplificatore ai cavi dei driver midrange o tweeter o ai perni di collegamento contrassegnati con “Mid Out” o “HF Out” in quanto ciò potrebbe danneggiare il diffusore. La Scala II: le due coppie di perni di collegamento sul retro del diffusore sono utilizzate per collegare i cavi provenienti dall'amplificatore. Sono contrassegnati con le indicazioni “HF IN” (ingresso alte frequenze) + e -, e “LF IN” (ingresso basse frequenze) + e -. I perni rossi (+) e neri (-) sono collegati con ponticelli. Lasciare i ponticelli al loro posto per il collegamento normale a cavo singolo e utilizzare solo una delle coppie di connettori. Rimuovere i ponticelli per la cablatura bi-wire (vedere la figura 5). Cornwall III e Heresy III: le due coppie di perni di collegamento sul retro del diffusore sono utilizzate per collegare i cavi provenienti dall'amplificatore. Questi perni di collegamento sono contrassegnati con le indicazioni “HF+”, “HF-”, “LF+” e “LF-”. I perni rossi (+) e neri (-) sono collegati con fascette metalliche. Lasciare le fascette al loro posto per il collegamento normale a cavo singolo e utilizzare solo una delle coppie di connettori. Rimuovere le fascette in caso di collegamento biwire (vedere figura 4). GARANZIA APPLICABILE AL DI FUORI DI STATI UNITI E CANADA Se questo prodotto viene venduto fuori degli Stati Uniti o del Canada, è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES 1. LEIA estas instruções. 2. GUARDE estas instruções. 3. FIQUE ATENTO a todos os avisos. 4. SIGA todas as instruções. 5. NÃO use este aparelho perto de água. 6. LIMPE APENAS com um pano seco. 7. NÃO bloqueie nenhuma abertura de ventilação. Instale de acordo com as instruções do fabricante. 8. NÃO instale próximo de quaisquer fontes de calor, tais como radiadores, saídas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor. 9. USE APENAS acessórios especificados pelo fabricante. 10. USE apenas com o carrinho, pedestal, tripé, suporte ou mesa especificado pelo fabricante ou vendido com o aparelho. Ao usar um carrinho, tome cuidado ao movê-lo com o aparelho para evitar se ferir caso caia. 11. TODA a manutenção deve ser realizada por pessoal de manutenção qualificado. É necessário prestar assistência técnica ao aparelho quando tiver sofrido danos de qualquer tipo, tais como danos ao cabo de alimentação ou ao plugue, derramamento de líquido ou queda de objetos dentro do aparelho, exposição do aparelho à chuva ou umidade, mal funcionamento ou queda do aparelho. Este símbolo indica que o material impresso que acompanha esta unidade contém instruções de operação e manutenção importantes. ATENÇÃO: Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou à umidade. ATENÇÃO: Não há peças internas que possam ser reparadas pelo usuário. Toda a manutenção deve ser realizada por pessoal de manutenção qualificado. INSPEÇÃO Queremos que seu novo sistema de caixas acústicas mantenha a aparência que tinha ao sair da fábrica! Por isso, inspecione-o imediatamente para verificar se sofreu algum tipo de dano durante o transporte. Desembale com cuidado seu novo sistema de caixas acústicas e verifique se todos os componentes descritos na lista estão presentes. Em circunstâncias extremas, alguns componentes podem sofrer danos durante o transporte. Se identificar qualquer dano, avise a transportadora e o revendedor onde o sistema foi adquirido. Faça um pedido de inspeção e siga as instruções recebidas para avaliar os danos. Não descarte a caixa original utilizada para transportar o produto. SOBRE SUA AQUISIÇÃO DE UM PRODUTO DA KLIPSCH Agradecemos sua aquisição das caixas acústicas Heritage da Klipsch. Após ler este manual e conectar o sistema, você ouvirá o resultado de mais de 60 anos de engenharia de ponta precisa e pesquisa e desenvolvimento líder no setor. Como todos os produtos da Klipsch, estas caixas acústicas foram fabricadas com a tecnologia com corneta da Klipsch: o projeto utilizado como base fundamental do primeiro produto Klipschorn® desenvolvido em 1946 e de todos os outros produtos Klipsch lançados posteriormente. A inclusão da corneta
