MANUALE UTENTE HERESY III BLACK KLIPSCH

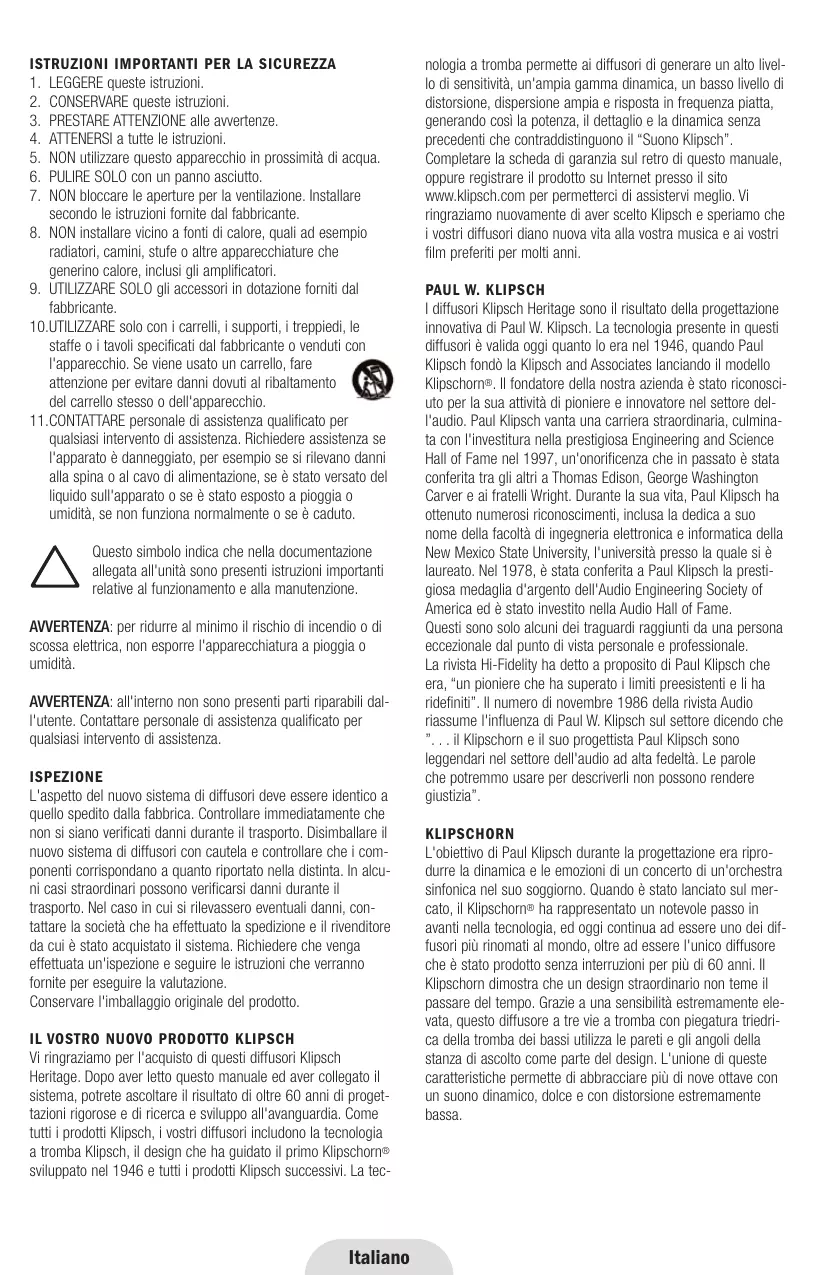

1. LEGGERE queste istruzioni.
2. CONSERVARE queste istruzioni.
3. PRESTARE ATTENZIONE alle awertenze.
4. ATTENERSI a tutte le istruzioni.
5. NONutilizzarequestoapparecchio in prossimitadi acqua.
6. PULIRE SOLO con un panno asciutto.
7. NON bloccare le aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
8. NON installare vicino a fonti di calorie, quali ad esempio radiatori, camini, stufe o altre apparecchiature che generino calorie, inclusi gli amplificatori.
9. UTILIZZARE SOLO gli accessori in dotazione forniti dal fabbricante.
   10.UTILIZZARE solo con i carrelli, i supporti, i treppiedi, le staffe o i ravoli specificati dal fabbricante o venduti con l'appareccchio. Se viene usato un carrello, fare attenuazione per evitare danni dovuti al ribaltamento del carrello stesso o dell'appareccchio.
   11.CONTATTARE personale di assistenza qualificato per qualiassi intervento di assistenza. Richiedere assistenza se l'apparato è danneggiato, per esempio se si rilevano anni alla spina o al cavo di alimentazione, se è stato versato del liquido sull'apparato o se è stato esesto a pioggia o umidità, se non funzione normalmente o se è caduto.

Questo significato che nella documentazione alligata all'unità sono presenti istruzioni importanti relative al funzionamento e alla manutenzione.

AVERTENZA: per ridurre al minimo il rischio di incendio o di scossa elettrica, non esporre l'apparecchiatura a pioggia o umidità.

AVVERTENZA: all'interno non sono presenti parti riparabili dal'utente. Contattare personale di assistenza qualificato per qualsiasi intervento di assistenza.

ISPEZIONE

L'aspetto del nuovo sistema di diffusori delve essere identico a quello spedito dalla fabbrica. Controllare immediatamente che non si siano verificati danni durante il trasporto. Disimballare il nuovo sistema di diffusori con cautela e controllare che i componenti corrispondano a quanto riportato nella distinta. In alcuni casi straordinari sono verificarci dati durante il trasporto. Nel caso in cui si rilevassero eventuali danni, contattare la società che ha effettuato la spedizione e il rivenditore da cui è stato acquistato ilsystema. Richiedere che venga effettuata un'ispezione e seguire le struzioni che verranno fornite per eseguire la valutazione.

Conservare l'imballaggio originale del prodotto.

IL VOSTRO NUovo PRODUCTTO KLIPSCH

Vi ringraziamo per l'acquisto di questi diffusori Klipsch Heritage. Dopo aver letto quello manuale ed aver collegato ilsystema, potrete ascoltare il risultato di altre 60 anni di progettazioni rigorose e di ricerca e sviluppo all'avanguardia. Come tutti i prodotti Klipsch, i vostri diffusori includono la technologia a tromba Klipsch, il design che ha guidato il primo Klipschorn ^© sviluppato nel 1946 e tutti i prodotti Klipsch successivi. La tec

nologia a tromba permette ai diffusori di generate un alto livello di sensitità, un'ampia gamma dinamica, un basso livello di distorsione, dispersione ampia e risposta in frequenza piatta,generando così la potenza, il dettaglio e la dinamica nella precedenti che contraddistinguuno il "Suono Klipsch".

Completare la schedai garanzia sul retro di questo manuale, oppure registrarile il prodotto su Internet pressi il sito www.klipsch.com per permefterci di assistervi meglio. Vi ringraziamo nuovamente di aver scelto Klipsch e speriamo che i vostri diffusori diano nuova vita alla vostra musica e ai vostri film preferiti per molti anni.

PAUL W. KLIPSCH

I diffusori Klipsch Heritage sono il risultato della progettazione innovativa di Paul W. Klipsch. La technologia presente in questi diffusori è valido più quando lo era nel 1946, quando Paul Klipsch fondà la Klipsch and Associates lanciarlo il modello Klipschorn®. Il fondatore della notre azienda è stato riconoscuito per la sua attività di pioniere e innovatore nel settore del'audio. Paul Klipsch vanta una carriera straordinaria, culmina con l'investitura nella prestigiosa Engineering and Science Hall of Fame nel 1997, un'onorificenza che in passato è stata conferita tra gli altri a Thomas Edison, George Washington Carver e ai fratelli Wright. Durante la sua vita, Paul Klipsch has ottentuto numerousi riconoscimenti, inclua la dedica a suo nome della facoltà di ingegneria elettronica e informatica della New Mexico State University, l'Università presso la quale si è laureato. Nel 1978, è stata conferita a Paul Klipsch la prestigiosa medaglia d'argento dell'Audio Engineering Society of America ed è stato investito nella Audio Hall of Fame. Questi sono solo alcuni dei traguardi raggiunti da una persona eccezionale dal punto di vista personale e professionale. La rivista Hi-Fidelity ha detto a proposito di Paul Klipsch che era, "un pioniere che ha superato i limiti prestitenti e li ha ridefiniti". Il numero di novembre 1986 della rivista Audio riassume l'influenza di Paul W. Klipsch sul settore dicendo che "... il Klipschorn e il suo progettista Paul Klipsch sono leggendari nel settore dell'audio ad alta fedeltà. Le parole che potremmo useare per descriptori non possono rendere giustizia".

KLIPSCHORN

L'obiettivo di Paul Klipsch durante la progettazione era roproduzione la dinamica e le emozioni di un concerto di un'orchestra sinfonica nel suo soggiorno. quando è stato lanciated sul mercato, il Klipschorn ^® ha rappresentato un notevole passo in avanti nella technologia, ed agli continu add essere dei diffusori più rimonati al mondo,或者其他 ad essere l'unico diffusore che è stato prodotto alla interruzioni per più di 60 anni. Il Klipschorn dimostra che un design straordinario non teme il passare del tempo. Grazie a una sensibilità extremamente elevata, quello diffusore a tre via a tromba coniegatura triedrica della tromba dei bassi utilizza le pareti e gli angoli della stanza di ascolto come parte del design. L'unione di queste caratteristiche permette di abbracciare più di nove ottave con un suono dinamico, dolce e con distorsione extremamente Bassa.

LA SCALA II

Il modello La Scala è stato concepito come una versione più portatile del Klipschorn da utilizzare comme impianto sonoro nella campagna elettorale di Winthrop Rockefeller per il governatore nel 1963. In maniera analoga al Klipschorn, vanta un'elevata sensibilità ed è un diffusore a tre via a tromba che include una tromba più piccola con due piegelature che può essere posizionata lontano dagli angoli della stanza. L'unico compromesso nel modello La Scala rispetto al Klipschorn è una Frequenza di taglio dei bassi leggermente più alta.

CORNWALL III

Il modello Cornwall è stato lanciato nel 1959 come alternatively full range di dimensioni maggiori al modello Heresy per il canale centrale in configurazione di tre diffusori stereo in fila. Offre la risposta dinamica full range dei bassi del modello Klipschorn con sensibilità e livelli di uscita simili ai modellli a tromba. Come il modello Heresy, il Cornwall è un diffusore a tre che utilizes driver di compressione per caricamento a tromba per le frequence midrange e gli acuti e un woofer a radiazione diretta da 38 cm per leasse frequence.

HERESY III

Il modello Heresy è stato lanciato nel 1957 come un diffusore compatto per il canale centrale per il Klipschorn in configurazione di tre diffusori stereo in fila. Il modello Heresy è un diffusore a tre vie che utilizes driver di compressione per caricamento a tromba per la riproduzione delle frequenze midrange e degli acuti e un woofer a radiazione diretta da 30 cm per le basse frequence.

DISIMBALLAGGIO E ASSEMBLAGGIO

Heresy III e Cornwall III

I diffusori Heresy III e Cornwall III sono di grande dimensioni e pesanti. Per disassemblare e installare questi modelli sono necessarie due persone. Apire i lembi superiori della scatola, ribaltaria e sollevarla, rimuovendola dal diffusore. Rimuovere l'imballaggio interno e conservarlo per un eventuale uso futuro.

Klipschorn e La Scala II

Le casse per le alte e le basse frequenze per i modelli Klipschorn e La Scala Il vengono spedite in due scatole separate. Questi diffusori sono di grande dimensioni e pesanti. Per disimballare e installare sono necessarie due persone. Sulle coppie di casse per le alte e basse frequenze dei modelli Klipschorn e La Scala Il sono affissi numeri di series corrispon

denti per garantire le prestazioni audio corrette. Durante l'in-estallazione dei diffusori, verificare che i numero di series delle casse superiori e inferiori corrispondano.

Klipschorn

Aprire i lembi contrassegnati con la dicitura "Open This End" (Aprire quello lato) della scatola di dimensioni maggiori contente il diffusore per le basse frequence, ribaltaria e sollevarla, rimuovendola alla cassa, e rimuovere l'imballaggio interno. Il lato superiore della cassa, identificabile i tre distanziatori in gomma, va orientato verso l'alto (vedere la figura 1). Far scorrere la cassa per i bassi nell'angolo in cui verrà posizionata per effettuire una verifica e prenderenota di eventuali ostruzioni che potrebbero impedirne il positizonamento correto. Rimuoverla dall'angolo per installare la cassa per le alte frequence. Per preparare il collegamento, posizionale il diffusore vicino all'angolo (ma non nell'angolo) e rimuovere la mascherina per le basse frequence (fissata con due dadi a farfalla) sul lato del pannello di ingresso della cassa e tenerla da parte fino al completeness della procedura di collegamento.

Apriere i lembi della scatola più piccola contrassegnati con la dicitura "Open This End" (Apriere quello lato) e rimuovere l'imballaggio. Sollevare la cassa per le alte frequenze estraendola dall'involcro e collocarla sopra la cassa per le basse frequenze. Allineare i tre piedini di gomma sul lato superiore della cassa per le basse frequenze con le tre rientranze sul lato inferiori della cassa per le alte frequenze. Far passare i cavi del driver per le alte e medie frequenza nella cassa superiore atraverso il foro nel pannello inferiore della cassa. Collegare la coppiia di cavi marcati in verde (+) alla coppiia di perni di collegamento contrassegnati con l'indicazione "Tweeter Out". Verificare che i perni di collegamento rosso (+) e nero (-) corrispondano ai cavi con isolante verde (+) e nero (-).Seguire la stessa procedura per collegare la coppiia di cavi marcati in giallo alla coppiia di perni di collegamento contrassegnati con l'indicazione "Mid Out" (vedere figura 5).

La Scala II

Apire i lembi contrassegnati con la dicitura "Open This End" (Apire quello lato) della scatola di dimensioni maggiori contente il diffusore per leasse frequenze, ribaltarla e sollevarla,

1

rimuovendola alla cassa, e rimuovere l'imballaggio interno. Il alto superiore della cassa, identificabile mediente i tre distanziatori in gomma, deve essere orientato verso l'alto (vedere la figura 2).

Per la cassa per le alte frequenze La Scala II, après i lembi della scatola più piccola contrassegnati con la dicitura "Open This End" (Apire quello lato) e rimuovere l'imbottitura d'imballaggio interna. Il lato inferiori della cassa dovrebbe essere orientato verso l'alto e il cavo per il collegamento delle basse frequenze dovrebbe essere collegato adesso. Liberare quello cavo, capovolgere la scatola e rimuoverla dalla cassa. Con l'audo di un'altra persona, sollevare la cassa per le alte frequenze dal pavimento e posizionaria sopra la cassa per le basse frequenza, intradando il cavo per le basse frequenza verso il retroattraverso l'interstizio tra le due casse. Allineare le rientranze presenti nella superficie inferiore della cassa per le alto frequenza con i piedini in gomma sul lato superiore della cassa per le basse frequenza. Collegare il cavo per le basse frequenza alla striscia di collegamento a due viti sul retro della cassa per le basse frequenza. Verificare che la polarità utilizzata si corretta collegando il filo marcato in rosso al terminale marcato in rosso e il filo marcato in nero all'alto terminale.

POSIZIONAMENTO

I diffusori Klipsch Heritage funzionano perfettamente in molte posizioni, ma seguendo alcune simpliciindicazioni sare possibile ottimizzarne le prestazioni.

• Tutti: posizionarli lungo la stessa parete a una distanza l'uno dall'alto, compresa tra 180 e 460 cm.
• La Scala, Cornwall, Heresy: positioningl in modo che siano equidistanti alla parete diafoi diffusori.
• Heresy: alla stessa altezza dal pavimento con i driver per le alte frequenze nella posizione di ascolto seduta se montati su parete o scaffale.
• Tutti: orientare i diffusori verso la posizione di ascolto e positioningarli accanto o davanti a eventuali ostruzioni.
• La Scala, Cornwall, Heresy: per ottenere il massimo livello dei bassi si consiglia di posizionare i diffusori negli angoli o contro la parete. Se vengono positionali lontano delle pareti, l'energia dei bassi sera inferiore.
• Tutti: nel caso in cui la forma della stanza comporti una mancanza di uniformità dei bassi, si consiglia di posizionare una coppi di diffusori in configurazione asimmetrica su pareti laterali adiacenti.
• Utilizzare le istruzioni precedenti per adattare il systema secondo i propri gasti e ottimizzare il suono in base alle caratteristiche acustiche della stanza.

Klipschorn

Normalmente le prestazioni dei diffusori Klipschorn sono ottimizzate posizionandoli negli angoli lungo la parole più lunga di una stanza rettangolare. Se la stanza è stretra e lunga con angoli a distance maggiore di 550 o 600 cm, l'immagine stereo potrebree non essere ottimale. É preferibile unaStanza con un rapporto lunghezza/larghezza tra 1,00 e 0,618. Inoltre, i diffusori Klipschorn fornisco prestazioni migliorieri in stanze di altezza inferiore a 260 cm. É necessario positioneare i Klipschornagli angoli, poiché le pareti della stanza sono parte della tromba per le basse frequenze del diffusore. Per ottenere la massima estensione in frequenza, il Klipschorndevesserepositonzatoa battuta in un angolo che non abbia battiscopa o modanatura e che abbia pareti libero per almeno 63,5cm davanti alle mascherine laterali.

Falsi angoli

Se la stanza non ha angoli adeguati disponibili, si possono costruire falsi angoli che permettano di ottenere prestazioni simili a quali di un vero angolo per le basse frequenze permiettando inoltre di orientare le CASE leggermente verso il centro della stanza, se si desidera. Iniziare costruendo un'intelaiatura da travi in legno di sezione di 5cm× 10cm come migliorata nella figura 3. Klipsch consiglia di utilizzarelastre di compensato di 19mm di spessore e 120~cm di larghezza incollate e inchiodate saldamente all'intelaiatura. Il retro cui essere ricoperto con un materiale più sottile, come ad esempio masonite da 3mm di spessore o compensato da 13mm di spessore. Verniciare con un colore correspondente a quello della parete oppure rivestire con laminato plastico o altri materiale (vedere la figura 3). In caso di distanze molto grande, utilizzato un falso angolo con uno dei Klipschorn per ridurre la distance tra i diffusori. Un altra soluzione al problema della distance excessiva tra i diffusori Klipschorn in un sistema audio è l'aggiunta di un diffusore centrale (come ad esempio il modello La Scala) per creare una fila di tre diffusori stereo. Per informazioni sul collegamento, contattare l'assistenza tecnica Klipsch al numero 1-800-554-7724.

La Scala II

Il modello La Scala Il include una tromba dei bassi independente con piegatura front-firing e più essere posizionato lontano dall'angolo, se si desidera. Pero, poiché questo modello ha un'estensione dei bassi minore del Klipschorn, il rafforzamento acustico delle basse frequeze che si ottiene con un positioningamento negli angoli potrebbe essere ottimale. Il modello La Scala offre inoltre una notevole flessibilità relativamente all'angolazione per ottenere l'imagine stereo desiderata. Le

prestazioni nei bassi profondi sono maggiorate utilizzando un subwoofer Klipsch ad elevate prestazioni.

Cornwall III

Il modello Cornwall III permette un posizionamento e un'angolazione flessibili come il modello La Scala, con un'estensione dei Bassi simile a quella del modello Klipschorn a livelli di uscita ridotti. Come nel caso del modello La Scala e dell'Heresy, positonzionando i diffusori negli angoli si massimizzano i bassi e positonziondoli fuori dagli angoli o lontano delle pareti si ottengono livelli di bassi inferiori. Poiché l'acustica della stanza e il gusto personale variano, si consiglia di provare diverse positizioni per regolare le prestazioni del diffusore. Sono inclusi dei gommini autoadesivi da fissare sul dato inferiore del rialzo per un eventuale positonzamento su pavimenti alla moquette.

Heresy III

L'Heresy III è il modello più versatile nella colazione Heritage per quando riguarda il posizionamento, grazie alle dimensioni relativamente ridotte. Fornisce la stessa gamma di frequenze di base del modello La Scala ma a livelli di uscita minori. Il positonzimento sul pavimento nell'angolo permette di ottenere il massimo rafforzamento dei bassi profondi e la base con rialzo angolato permette di compensare per l'altezza ridotta dell'Heresy. Il rialzo più essere rimioso se l'unità viene positzonata su uno scaffale o una liberia. Sono inclusi dei gommini autoadesivi da fissare sul Late inferiore della cassa per evitare di graffiare la superficie su cui è appoggiata.

Attenzione: prima di effettuare qualsiasi collegamento, spagnere l'amplificatore. (vedere la figura 4).

• I diffusori sono dotati di terminali di collegamento positivo (rosso) e negativo (nero) sul lato o sul retro della cassa, che corrispondono ai terminali positivo e negativo per il canale corrispondente (destro, sinistro, ecc.) dell'amplificatore e possono essere collegati con filo nudo oppure con connettori a forcella o a banana (vedere figura 4).
• Tutti i diffusori delsystema devono essere collegati in fase con il terminale positivo collegato al terminale positivo corrispondente dell' amplificatore. Ripetere esta procedura per i terminali negativi dei diffusori e dell' amplificatore. La maggior parte dei cavi per diffusori presentano delle marcature sul materiale isolante per semiclassicalne il correto collegamento.
• Utilizzare cavi di rame di spessore minimo di 16 AWG a due conduttori e cavi di spessore maggiore in caso di distanze di collegamento maggiori. I terminali di collegamento del

diffusore possono essere collegati con filo nudo oppure con connettori a forcella o a banana.

• Attenzione: qualunque sia il tipo di collegamento, verificare che non si abbia alcun contatto tra i terminali positivo e negativo del diffusore o dell'amplificatore. Ciò potrebbe causare danni al dispositorio. (vedere la figura 4).

Klipschorn: i connettori sono nel pannello d'ingresso sul lato della cassa per le basse frequence. Due delle quattro coppie di perni di collegamento vengono usati per collegare i cavi del diffusore provenienti dall'amplificatore. Sono contrassegnati con leindicazioni "HF IN" + e - (ingresso alte frequence) o "LF IN" + e - (ingresso bassare frequence). I perni rossi (+) sono collegati tra loro con ponticelli e casi esichere i perni neri (-). Lasciare i ponticelli al loro posto per il collegamento normale a cavo singolo e utilizzato solo una delle coppie di connettori. Rimuovere i ponticelli per la cablatura bi-wire opzionale (vedere figura 5). Reinstallare la mascherina laterale rimossa in precedenza, dopo aver completing tutti i collegamenti. Instradare il cavo del diffusoreattraverso la taccà nell'angolo posteriori in basso nella mascherina quando si sposta il diffusore nell'angolo. Se il cavo del diffusore proviene dal lato opposto rispetto al pannello d'ingresso, intradarlo atraverso la taccà in tale mascherina e quindi davanti al pannello posteriore e nel pannello d'ingresso.

Non collegare direttamente l'amplificatore ai cavi dei driver midrange o tweeter o ai perni di collegamento contrassegnati con "Mid Out" o "HF Out" in quanto ciò potrebbe danneggiare il diffusore.

La Scala II: le due coppie di perni di collegamento sul retro del diffusore sono utilizzate per collegare i cavi provenienti dal' amplificatore. Sono contrassegnati con leindicazioni "HF IN" (ingresso alte frequenze) +e^- , e LF IN (ingresso basse fre-quenze) +e^- . I perni rossi (+) e neri (-) sono collegati con ponticelli. Lasciare i ponticelli al loro posto per il collegamento normala a cavo singolo e utilizzato solo una delle coppie di connettori. Rimuovere i ponticelli per la cablatura bi-wire (vedere la figura 5).

Cornwall III e Heresy III: le due coppie di perni di collegamento sul retro del diffusore sono utilizzate per collegare i cavi provenienti dall' amplificatore. Questi perni di collegamento sono contrassegnati con le indicazioni "HF+," "HF-," "LF+" e "LF-". I perni rossi (+) e neri (-) sono collegati con fascette metalliche. Lasciare le fascette al loro posto per il collegamento to normale a cavo singolo e utilizzato solo una delle coppie di connettori. Rimuoverve le fascette in caso di collegamento biwire (vedere figura 4).

GARANZIA APPLICABILE AL DI FUORI DI STATI UNITI E CANADA

Se questo prodotto viene venduto fuori degli Stati Uniti o del Canada, è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
