MANUAL DE USUARIO HERESY III BLACK KLIPSCH
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
- LEA estas instrucciones.
- GUARDE estas instrucciones.
- RESPETE todas las advertencias.
- SIGA todas las instrucciones.
- NO use este aparato cerca del agua.
- LIMPIELO SOLAMENTE con un paño seco.
- NO bloquee las aberturas de ventilacion. Instale el aparato de acuerdo con las instrucciones del fabricante.
- NO lo instale cerca de fuentes de calor, tales como radiadores, rejoillas de piso, cocinas uOthers aparatos (incluo amplificadores) que producen calor.
- USE SÓL0 los accesorios especialcados por el fabricante.
- PONGA el aparato solamente en el carrito, pedestal, tripode, soporte o mesa asignado por el fabricante o vendido con el aparato. Sea precavido cuando mueva el aparato en un carrito para evaporar las lesiones que pueda producir un volcamento.
- ENCARGUE todo servicios al personal de servicios calificado. Se requiere servicios cuando el aparato ha sido dañado de unaforma, tal como cuando se ha dañado el enchufe o el cordón de alimentación, han caido liquidos u objetos dentro del aparato, o el aparato se ha dejado caer, ha dejado de funcinarnormallyo ha sido expuesto a la lluvia o a la humedad.
Este*simbolo indica que hay informacion importante sobre operacion ymantenimiento en los folletos queacompanana esta unidad.
ADVERTENCIA: Para reducir el riesgo de incendio o descarga electrica, no exponga este aparato a la lluvia o a la humedad.
ADVERTENCIA: Dento del dispositivo no hay piezas que el usuario pueda reparar. Encargue todo servicios al personal de servicios calificado.
INSPECCION
Deseamos que su nuevo sistemas de altavoces se vea tan bien como se veía cuando salía de la fabricula. Vea rápidamente si se han producido daños durante el transporte. Desempaque cuidadosamente su nuevo sistemas de altavoces y vea si en el paquete viene todos los componentes indicados en la lista de empaque. En circunstancias extremas, es posible que algunos piezas o componentes se hayan dadado en tránsito. Si descubre daños, nofitique al service de entrega y al minorista sobre como el Sistema. Solicite una inspeccion y siga las instrucciones de evaluación. Conserve la caja de cartón de transporte original del producto.
ACERCA DE SU COMPRA KLIPSCH
Gracias por la compra de altavoces Heritage de Klipsch.
Después de leer este manual y conectar el sistema, usted oirá
los resultados de mas de 60 años de ingenieria rigurosa e
investigación y desarrollo de vanguardia. Como todos los productos Klipsch,這些 altavoces tienen技术和designas de carga por trompeta Klipsch, que es el Diseño base del primer
Klipschorn* derollotag en 1946 y de todos los productos
que han venido despues. La carga por trompeta permite a los
altavoces tener alta sensibilitidad, amplia gana dinamica, bajo
distorsión, dispersion controlada y respuesta de fecuencia plana. Todo thiso se traduce en la potencia, el detalle y la dinámica sin igual que son el sello distinto del "Sonido Klipsch". Llene la tarjeta de garantía que se encontrar al final de estemanual o en linea en www.klipsch.com para que podamos tenerdee mayor. Nuevalemente the agradecemos que haya escogido a Klipsch y esperamos que这些东西 altovascs le den vida a su música y a suspellicas durante muchos años.
PAUL W. KLIPSCH
Los altavoces Heritage de Klipsch son el的结果directo de la genialidad de Diseño de Paul W. Klipsch. La Tecnología incorpORA en这些东西 altavoces es tan calidad hoy en día como lo era en 1946 cuando Paul fundó Klipsch and Associates con el lanzamento del Klipschorn®. ElFundador de notreacompañía fue elogiado como pionero y visionario de laindustry del audio.Paul tuvo una notoria carrera, cuyo pinaculo fue su admisión al Salón de la Fama de la Ciencia y la Ingeniería en 1997. Este honor lo pone en la distinguida española de Tomás Edison, George Washington Carver y los hermanos Wright, entre others. La vida de Paul estuvo llena de distinciones notable, tales como la inauguración en 1994 del Departamento de Ingeniería Eléctrica y Computación de la New Mexico State University, que es la universidad de laequal egregsó Paul. En 1978, Paul ganó la prestigiosa medalla de plata de la Sociedad de Ingeniería de Audio de América y también fue admitido al Salón de la Fama del Audio.
Estos son solo algunos de los logros de un ingeniero de audio de alta calidad y de un hombre de una calidad aún mayor. La revista Hi-Fidelity bajo que Paul era "laImagen de una persona que avanza hacía las fronteras y las reestablece cuando llama". El número de noviembre de 1986 de la revista Audio resume a Paul W. Klipsch y a su influencia en laindustry: "... el Klipschorn y su disénador Paul Klipsch son verdaderas leyenduras en el Campo del sonido de alta fidIDLidad. Nada que yo puedaasaribir podria describirlos en la verdadera medida que se merecen".
KLIPSCHORN
El objetivo de做生意 de Paul Klipsch eraREENa y la emocion de un concierto de orquista sinfonda en vivo en su sala de estar. El Klipschorn, cuya introduccion fue un gran avance en el mundo del audio, suege sido uno de los altavoces mas elegados del mundo y es el unico altovo que ha sido producido continuamente durante mas de 60 anos. El Klipschorn es un testimonio de做生意 que perdura. Con una sensibility extremadamente alta, este altovo de tres canales totalmente cargado por trompeta tiene una trompeta de bajo triedrica plegada y utilizes las paredes y las esquinas de la sala de audicion como parte de su做生意.Esta combinacion de atributos le permite abarcar mas de newest octavas completas con sonido dinamico, uniforme y de distorsion ultra baja.
LA SCALA II
El altovo La Scala fue desarrollado como un Klipschorn portàtil para los sistemas de megafonia de la campaña gubernamental de 1963 de Winthrop Rockefeller. Tal como el Klipschorn, el La Scala es un altovo de tres canales totalmente cargado por trompeta que tiene una sensibilitidad extremadamente alta y una trompeta de bajos corta de pliegue doble que puedaFuncionar independiente de las
esquinas de la sala de audicion. Como resultado de thiso, la una concesion sónica del La Scala al Klipschorn es un corte de bajos ligamente más alto.
CORNWALL III
El Cornwall fue introducido en 1959 como.altavoz grande de gama completa para usar en lugar del Heresy como altavoz de canal central en conjuntos estereofonicos de tres altavoces. El Cornwall da la mesma respecta de bajos de gama completa de Frequencias que el Klipschorn con una sensibility y una salute que seapproximan a las de los modelos totalmente carrgados por trompeta.Tal como el Heresy,el Cornwall es un altavoz de 3 canales con excitadores de compresion carrgados por trompeta para las frequencies medias y altas y un woofer de 15 pulgadas con radiacion directa para las Frequencias bajas.
HERESY III
El Heresy fue introducido en 1957 como altavoz compacto para el Klipschorn de canal central en conjuntos estereofónicos de tres altavoces. El Heresy es un altavoz compacto de 3 canales con excitadores de compresión cargados por trompeta para las Frequencias medias y altas y un woofer de 12 pulgadas con radiación directa para las Frequencias bajas.
DESEMPAQUE Y MONTAJE
Heresy III y Cornwall III
Los altavoces Heresy III y Cornwall III son grandes y pesados. Se recomienda que dos personas desempaquen e instalen estas altavoces. Abra las tapas de arriba de la caja de carton, invierta la caja y jalela hacía arriba paraSeparateda del altovoz. Quite el material de empaque interno y guardelo para utiliser en el futuro.
Klipschorn y La Scala II
Las cajas de alta Frequencia y de baja Frequencia del Klipschorn y el La Scala IIienen en cajas de cartón separadas. Estos altavoces son grandes y pesados. Desempaquetarlos e instalarlos requireo dos personas. Las cajas de alta Frequencia y de baja Frequencia del Klipschorn y el La Scala II se corresponden mutuamente por nombres de series para producir un rendimiento acustico apropiado. Haga coincidir el numero de series de la caja superior con el de la caja inferior cuando monte these altavoces.
Klipschorn
Abra las tapas (queDICen "Abrir este lado" (Open This End)) de la caja de carton grande, que contiene la caja de baja fre
cuencia, invierta la caja de cartón, járella hacía arriba paraSeparateda la caja de baja Frequencia y quite el material de empaquetado interno. La parte de arriba de la caja, con sus tres topes de goma, deben estarHCI aribra. (Vea la Figura 1). Deslice la caja de baja Frequencia hasta la esquina en que la va a poder un fin de probarla y tomar notable de las obstrucciones que pueda interferir con un ajuste apretado. Separe la caja de baja Frequencia de la esquina para montarla sobre la caja de alta Frequencia. Como preparacion para la connexion,onga el altovoz cerca de la esquina, sin encajarlo, quite la rejilla de baja Frequencia (dos tuercas de mariposa) del lado del panel de entrada de la caja y aparece la rejilla hasta terminar el proceso de connexion.

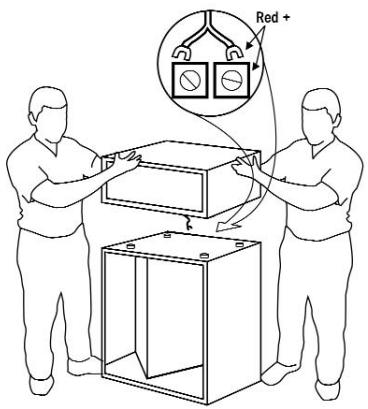

Abra las tapas de arriba (queDICen "Abrirthislado"(Open This End)) de la caja de cartonpequeña, que contiene la caja de alta freuencya y retireel materialde empaquetado. Levante la caja de alta freuencypara sacarla de la caja de carton ypongala sobre la caja de bajo freuency.Alinee los tres topes de goma de la parte de arriba de la caja de bajo freuency con los tres huecos de la parte de abajo de la caja de alta freuency. Encamine los conductores del excitador de freuencias medias y altas de la caja de arriba a trovés del agujero en el panel de la caja de abajo.Conecte el par de cables con etiqueta verde (+) al par de terminales queDICen "Salida de tweeter" (Tweeter Out).Haga coincidir las terminales rojas (+) y negras (-) conlas mangas verdes (+) y negras (-) en los extremos de这些东西 cables. Siga esteismo procedimiento para conectar el par de cables con etiqueta amarilla al par de terminales queDICen Salida de freuencias medias" (Mid Out). (Vea la Figura 5.)
La Scala II

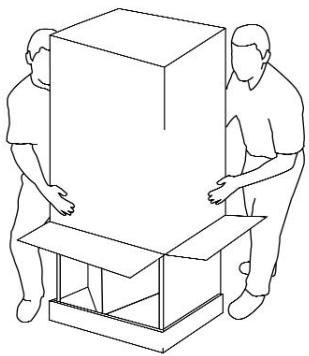

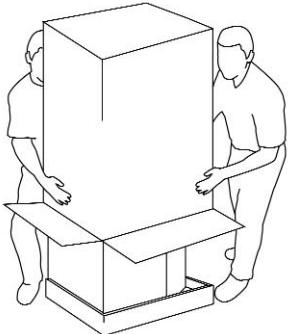

Abra las tapas (queDICen "Abrir este lado" (Open This End)) de la caja de carton grande, que contiene la caja de bajo frecuencia. Invierta la caja de carton, jalela para seperarla de la caja de bajo frecuencia y quite el material de empaque interno. La parte de arriba de la caja, con sus tres topes de goma, debe estar hacia abarra. (Vea la Figura 2).

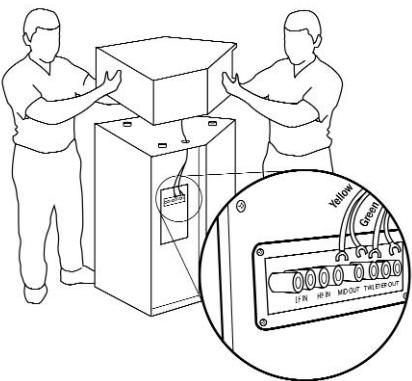

Para la caja de alta Frequencia del La Scala II, abra las tapas de arriba de la caja de cartonkeeña, queDICen "Abrir este lado" (Open This End), y quite la almohadilla de empaquetado interno. La parte de abajo de la caja debe estarHCIaRBAy debe tener adherido el cable de conexion de bajas freuencias. Libere this cable, invierta la caja de carton y jalela para
1
2
separarla de la caja de alta fecuencia. Con ayud, levante del piso la caja de alta fecuencia ypongala cuidadosamente sobre la caja de baja fecuencia de manera que el cable de bajas fecuencias quede hacer atras y salga por la separacion entre las cajas. Alinee los huecos de la superficie inferior de la caja de alta fecuencia con los topes de goma de la superficie superior de la caja de baja fecuencia. Conecte el cable de baja fecuencia a la regleta de barrera de dos tornillos ubicada en la parte de atras de la caja de baja fecuencia. Mantenga la polaridad correcta conectaro el cable con elindicador rojo a la terminal con lamarca roja y el cable con elindicador negro a la other terminal.
UBICACION
Los altavoces Heritage de Klipsch se despeñan bien en una variedad deubicaciones, pero losreatesteresultados se logransiguiendo lassiguientes pautas generales:
- Todos: ponga los altavoces delante de unaquia pared de 6 a 15 pies de distancia uno dearlo.
- La Scala, Cornwall, Heresy: pángalos a la misma distancia de la pared ubicada detrás.
- Heresy: a la misma alta sobre el piso con los excitadores de Frequencias altas a la alta del oido del oyente sentido si se montan en la pared o en el armario.
- Todos: oriente los altavoces hacía el oyente y pángalos a la alta o más adelante de las obstrucciones adyacentes.
- La Scala, Cornwall, Heresy: poder los altavoces cerca de una esquina o una pared produce más bajos; alejarlos de las superficies que limitan la sala reduce la energia de los bajos.
- Todos: la colocacion asimetrica de un par de altovoces con respecto a las paredes laterales adyac (122 cm). /elar /as irregularidades de los bajos inducidas por la saia.
- Experimente con las pautas especialidas arriba para adaptar la configuracion a su gusto y a lascharacteristicas acusticas de la sala.
Klipschorn
Los altavoces Klipschorn por lo general funcionan bien cuando se penon en las esquinas de la pared larga de una sala rectangular. Si la sala es muy larga y angosta y las esquinas estan a mas de 18 a 20 pies de distancia, es possible que laImagen estereofónica no sea optima. Son preferibles las salas con proportionsión de longituda an anchura de 1.00 a 0.618.
Además, los altavoces Klipschorn parecen beneficiarse de ciellos rasos que tengan no menos de 8.5 pies de alta. El
Klipschorn requiere colocacion en esquina porque las paredes
de la sala sirven para completar la trompeta de baja Frequencia del altovoz. Para lograr la extension total de baja Frequencia, los Klipschorn deben ajustarse apretadamente contra las paredes en la esquina sin la interferencia de un rodapié o una guarnación, y las superficies de las paredes deben extendarse por lo menos 25 pulgadas a partir de los lateros de la rejilla.

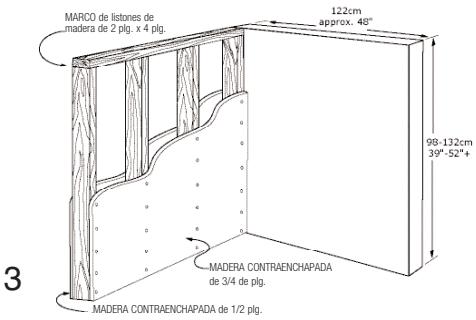

Esquinas falsas
Si no hay esquinas apropiadas en la sala de audicion, seSEOuen construir esquinas falsas para produir bajo similares a los que produciria una esquina normal y también permitir ciertos ajustes de convergencia, si se desea. Comience con un marco de listones de madera de 2 pies x 4 pies, como se muestra en la Figura 3. Klipsch recomienda utiliser planchas estandar de madera contraenchapada de 3/4 de plg. de grosor y 4 pies de ancho clavadas y pegadas firmamente con pegamento al marco. La parte de除外可以选择 cubrirse con un material mas delgado, tal como masonita de 3/16 de plg. o madera contraenchapada de 1/2 plg. Pinte estas planchas del color de la pared o pongales un acabado laminado o de other material. (Vea la Figura 3.) Si hay mucho espacio entre las esquinas, se puedaponer una esquina falsa junto a uno de los Klipschorn para reduir la separacion. Otra solution para el excesso de separacion de los altavoces Klipschorn de un systema de audio es aggregar un altoz central, tal como un La Scala, a fin de create un Conjunto estereofonico de 3 altevoces. Comuniquee con el Centro de apoyo Technique de Klipsch llamando al 1-800-554-7724 (en Estados Unidos) para que le den detalles sobre la conexion.
La Scala II
El La Scala II tiene una trompeta de bajosPEGada incorpORA de radiacion frontal para no tener que ponerlo en una esquina. Sin embargo, como este modeloiene menos extension de bajos que el Klipschorn, el refuerzo acustico de bajas freuencias que se produce al poner el altovoz en una esquina可以使 ser optimo.El La Scala también ofrece flexibilidad complea conarto a la medida de convergencia que se peutelograr para producir la imagen estereofnica deseada.El rendimiento de bajos profundos también可以使 augmentarse con un subwoofer Klipsch de alto rendimiento.
Cornwall III
El Cornwall III ofrece la flexibilidad de convergencia y ubicacion del La Scala y una extension de fecuencias bajas similar a la del Klipschorn con menos rendimiento. Tal como en el caso del La Scala y el Heresy,poner el altovoz en la esquina
produce más bajos queponerlo lejos de la esquina o de las paredes de atrás. Como la acústica de la sala y el gusto personal varian, recomendamos experimentar con varias ubicaciones para hacer ajustes menores al rendimiento de los altevoces. Se incluyen almohadillas autoadhesivas de goma para poder en la parte de abajo del levantasador cuando el altovo se ponga sobre pisos duros.
Heresy III
El Heresy III ofrece el mayor grado de flexibilidad de ubicacion de todos los modelos Heritage debido a que es relativamente compacto. Produce la misma gama de Frequencias BASicas que el La Scala a niveles de salute más modestos. Ponerlo en la esquina en el piso produce el mayor refuerzo de bajos y la base levantasadora inclina contribuya a compensar suoca estatura. Este levantasador可以选择 quitarse para poner el altovo en una estanteria o en un armario. Las almohadillas autoahesivas se incluyen paraPEGARLAS en la parte del abajo de la caja del altovo a fin de no rayar las repisas y las superficies duras.
CONEXION DEL ALTAVOZ
Precaución. Apane el amplificador antes de hacer las connexiones. (Vea la Figura 4)
Los altavocesienen en la parte lateral o de aftas de la caja terminales de connexion positivas (rojas) y negativas (negras) que corresponden a la terminal negativa y a la terminal positiva de los canales correspondientes (izquierdo, derecho, etc.) del amplificador y acceptan cable desnudo, terminales de orejetas de pala o enchufes tipo banana. (Vea la Figura 4).
∑ Todos los altavoces de su sistemas deben conectarse en fase: la terminal positiva del altovoze debe ir connectada a la terminal positiva del amplificador. Repita thiso con las terminales negativas del altovoz y del amplificador. La mayoria de los cables de altovoz tiene marcas distinctivas en el aislamento de uno de los conductores para poderla connexion correcta. ∑ Utilice cable de cobre de dos conductores calibre 16 (AWG) como minimo y mayor calibre para trayectos largos. Las terminales de connexion de su altovoz deben acceptar cable desnudo, terminales de orejetas de pala o enchufes tipo banana.
Σ Precaución. Con todos los temas de connexion, asegúrese de que no haya contacto entre las terminales positiva y negativa del altovoz y el amplificador. No hacer this's好不好 el equipo. (Vea la Figura 4.)
Klipschorn. Las conexiones se encontrar en el panel de entrada en el lado de la caja de baja Frequencia. Se uses dos de los quatre pares de terminales para conectar los cables de altovoz que salen del amplificador. Dicen "Entrada de alta Frequencia" (HF IN) + y - y "Entrada de baja Frequencia" (LF IN)
- y -. Las terminales roja (+) y negra (-) está interconectadas con puentes de cable. Deje these puentes en posicion si va a hacer una connexion convencional de un solo cable y utilise特殊情况 de los dos pares de terminales.
Quite"These puentes para la connexion de cableado doble optional. (Vea la Figura 5.)
Després de hacer todas las conexiones, vuelva a poder la rejilla que quito anteriorsmente. Encamine el cable de altevaz o gravés de la muesca en la esquina inferior posterior de la rejillla. Si el cable de altevaz sale del lado oposto al panel de entrada, encaminelo a trovés de la muesca de la rejilla y bajo por delante del panel esquinero hasta el panel de entrada
No conecte el amplificador directamente a los conductores del excitador de freuencias medias o del tweeter o a las terminales queDICen "Salida de freuencias medias" (Mid Out) o Salida de altas freuenciasHF Out),pues peut dañar el altovoz.
La Scala II. Los dos pares de terminales colocados en la parte de atrás del altovoz se usan para conectar los cables de altovoz que salen del amplificador. Estas terminalesDICEN "Entrada de alta fecundia" (HF IN) +y - y "Entrada de bajo fecundencia" (LF IN) +y - . Las terminales roja (+) y negra (-) estan interconnectadas con pueentes de cable. Deje these puentes en posicion si va a hacer una conexion convencional de un solo cable y utilise qualiera de los dos pares de terminales. Quite这些人 puentes para la conexion de cableado doble optional. (Vea la Figura 5.)
Cornwall III y Heresy III. Los dos pares de terminales ubicados en la parte de atras del altovo se usan para conectar los cables de altovo que salen del amplificador. Estas terminalesDICen "Alta fecuencia ^+ (HF + ) , "Alta fecuencia - HF- "Baja fecuencia ^+ (LF+) y Baja fecuencia - HF - ) yienen las terminales roja (+) y negra (-) connectadas con bandas de metal. Deje estas bandas en posicion si va a hacer una connexion convencional de un solo cable y utiliserialquiera de los dos pares de terminales. Que estas bandas para la conexion de cableado doble optional. (Vea la Figura 4.)
GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADA
Si este producto se vende a un consumidor fuera de los Estados Unidos o Canada, la garantia de este producto devera cumplir con las leyes correspondientes y sera responsabilidad exclusiva del distribuidor que lo suministro. Para tenerczuelquier serviceo de garantia aplicable, comuniquese con el minorista que le vendio este producto o con el distribuidor que se lo suministro.
