Type de produit	Système DVD home cinéma 5.1 canaux
Marque	PANASONIC
Modèle	SC-PT70
Dimensions (L × H × P)	Appareil principal : 360 × 58 × 239 mm
Poids	Appareil principal : 2,0 kg
Alimentation	CA 220-240 V, 50 Hz
Consommation électrique	47 W (veille : 0,48 W)
Formats de disques pris en charge	DVD-Vidéo, DVD-R/RW, DVD-R DL, +R/+RW, CD, CD-R/RW, DivX, MP3, WMA, JPEG, MPEG4
Tuner radio	FM (87,50 - 108,00 MHz), 30 stations préréglables
Connectivité	HDMI (avec VIERA Link), SCART (Péritel), entrée audio AUX/TV, prise MUSIC PORT (mini-jack 3,5 mm)
Puissance amplificateur	55 W par canal (5 Ω, 1 kHz, 10 % DHT) – totale 330 W RMS
Enceintes fournies	2 × avant (SB-HF70), 1 × centrale (SB-HC70), 2 × surround (SB-HS70), 1 × caisson de basses (SB-HW70)
Dimensions enceintes avant	80 × 119 × 68 mm (chacune)
Poids enceintes avant	0,32 kg (chacune)
Dimensions caisson de basses	130 × 278 × 230 mm
Poids caisson de basses	2,2 kg
Fonctions sonores	Dolby Digital, DTS, Dolby Pro Logic II, modes Surround (Standard, Multi-CH, Manuel), Whisper-mode Surround, égaliseur, réglage niveau caisson
Fonctions vidéo	Sortie HDMI jusqu'à 1080p, conversion progressive, zoom, mode image (Cinéma, Dynamique, Animation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser d'alcool, diluant ou benzine
Sécurité	Laser classe 1M ; ne pas ouvrir ; assurer une ventilation adéquate ; ne pas exposer à l'humidité
Réparabilité	Confier toute réparation à un personnel qualifié ; ne pas tenter de réparer soi-même
Accessoires inclus	Télécommande, piles, cordon d'alimentation, antenne FM, câbles enceintes, manuel d'utilisation

FOIRE AUX QUESTIONS - SC-PT70 PANASONIC

L'appareil ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché sur une prise secteur. Si le problème persiste, débranchez l'appareil pendant quelques minutes puis rebranchez-le.

Aucun son ne sort des enceintes, pourquoi ?

Vérifiez les connexions des enceintes à l'arrière de l'appareil : les câbles doivent être insérés à fond et respecter la polarité (+/-). Assurez-vous également que le volume n'est pas au minimum et que le mode muet (MUTE) n'est pas activé.

La télécommande ne fonctionne pas, comment résoudre le problème ?

Vérifiez que les piles sont installées correctement (respect des polarités) et qu'elles ne sont pas usées. Dirigez la télécommande vers le capteur avant de l'appareil, sans obstacle, à moins de 7 mètres.

Le disque n'est pas reconnu (message 'NO DISC' ou 'NO PLAY'), pourquoi ?

Insérez un disque compatible (DVD-Vidéo, CD, etc.) avec l'étiquette vers le haut. Le disque doit être finalisé s'il est enregistré. Vérifiez qu'il n'est pas rayé ou sale.

L'image est déformée ou il n'y a pas d'image, que faire ?

Vérifiez la connexion vidéo (HDMI ou Péritel). Si vous utilisez HDMI, appuyez longuement sur [CANCEL] de la télécommande pour réinitialiser la résolution à 480p/576p. Assurez-vous que le téléviseur est sur le bon mode d'entrée.

Le son est distordu ou il y a un bruit de fond, comment y remédier ?

Réduisez le volume. Éloignez l'appareil des sources d'interférences (téléphones portables, lampes fluorescentes). Pour la radio, ajustez l'antenne FM ou utilisez une antenne extérieure.

Comment programmer des stations FM ?

Appuyez sur [RADIO], puis maintenez enfoncé [OK] pour lancer la recherche automatique. Les stations trouvées seront mémorisées sur les canaux disponibles. Vous pouvez aussi les mémoriser manuellement en appuyant sur [OK] puis en saisissant un numéro de canal.

Comment utiliser la fonction VIERA Link ?

Connectez l'appareil au téléviseur Panasonic via HDMI. Activez VIERA Link dans le menu HDMI (réglage sur OUI). Vous pourrez alors contrôler l'appareil avec la télécommande du téléviseur et bénéficier de fonctions comme la lecture une touche ou l'extinction liée.

Puis-je lire des fichiers DivX ou MP3 sur cet appareil ?

Oui, gravez les fichiers sur un CD-R/RW ou DVD-R/RW au format approprié (ISO 9660 pour CD). Pour DivX, le fichier doit avoir l'extension .divx ou .avi et être codé en DivX. Assurez-vous que le disque est finalisé.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, d'alcool ou de produits chimiques. Pour le laser, aucun nettoyage n'est nécessaire en utilisation normale.

MODE D'EMPLOI SC-PT70 PANASONIC

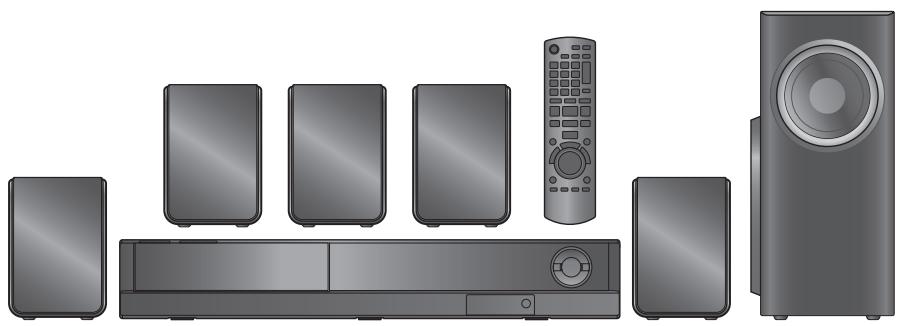

Système DVD home cinema

Modèle n° SC-PT70

Nous vous remercions d'avoir acheté cet appareil. Pour en obtenir les performances optimales et pour votre sécurité, veuillez lire attentivement les générales instructions.

Avant de procéder au raccordement, au fonctionnement ou au réglage de ce produit, veuillez lire entièrement les instructions. Conservez ce manuel pour pouvoir vous y reporter ultérieurement.

Les illustrations montrées peuvent être différentes de votre appareil.

Bien que les commandes soient principalement décrites pour la télécommande, vous pouvez également les effectuer directement sur l'appareil principal lorsque les touches de commande sont identiques.

Veuillez vérifier et identifier les accessoires fournis.

(A l'intérieur de l'appareil)

① Allumer/éteindre l'unité principale ( 8)

② Sélectionnez le mode de lecture (⇒ 11)

③ Sélectionnez des canaux et des numéros de titre etc. / Saisissez des numéros (⇒ 8, 10)

(4) Paramétrez le mode répétition (⇒ 11)

(5) Opérations de base pour la lecture (⇒ 10)

Sélectionnez les stations radio préenregistrées (⇒ 8)

⑦ Sélectionnez les effets son ambiophoniques (⇒ 9)

Affichez le menu principal d'un disque ou une liste de programmes (⇒ 10, 11)

(9) Sélectionnez ou confirmez les éléments du menu / Photogramme par photogramme (⇒ 10)

Affichez le menu d'un disque ou une liste de lecture ( 10,12)

⑪ Affichez le menu de configuration ou selectionnéz le canal de l'enceinte (⇒ 8, 10)

12 Activez/désactivez Whisper-mode Surround ( 10)

13 Opérations du téléviseur

Dirigez la télécommande vers le téléviseur Panasonic et appuyez sur le bouton.

Allumez/éteignez le téléviseur

Modifiez le mode d'entrée vidéo du téléviseur [+, -]: Réglez le volume du téléviseur

Cela pourrait ne pas fonctionner correctement avec certains modèles.

14 Réglez le volume de l'unité principale

• "MUTE" clignote sur l'afficheur de l'unité principale quand la fonction est activée.
• Autrement, appuyez de nouveau sur le bouton ou réglez le volume.
• La déactivation du son est annulée quand vous commutez l'appareil en veille.

16 Sélectionnez la source

[DVD]: Sélectionnez le disque comme source (⇒ 8)

[RADIO]: Sélectionnez le symtoniseur FM (⇒ 8)

[EXT-IN]: Sélectionnez l'audio externe comme source ( 9)

AV AUX / TV MUSICP.

17 Sélectionnez les stations radio manuellement ( 8) 18 Sélectionnez le mode son ( 9) 19 Affichez le menu START ( 9)

20 Affichez le menu à l'écran (⇒ 12) ② Revenez à l'écran précédent ( 10) 22 Annuler ( 11) 23 Commutez les informations sur l'afficheur de l'unité principale ( 10) ou

Paramétrez l'arrêt temporisé

Appuyez et maintenez enfoncé [—SLEEP].

Quand l'heure s'affiche sur l'afficheur de unité principale, appuyez sur [—SLEEP] de façon répétée.

SLEEP 30 → SLEEP 60 → SLEEP 90 → SLEEP 120 OFF (Annuler)

• Pour confirmer le temps restant, appuyez et maintenez enfoncé de nouveau le bouton.

Éviter les interférences avec d'autres équipements panasonic

Les autres équipements audio/vidéo Panasonic pourraient commencer à fonctionner quand vous commandez l'appareil au moyen de la télécommande fournie.

Vous pouvez commander cet appareil dans un autre mode en paramétrant le mode de fonctionnement de la télécommande sur "REMOTE 2".

L'unité principale et la télécommande doivent être paramétrées sur le même mode.

1 Appuyez sur [EXT-IN]6 pour sélectionner "AUX/TV". 2 Appuyez et maintenez enfoncé sur l'unité principale et [2] sur la télécommande jusqu'à ce que l'afficheur de l'unité principale affiche "REMOTE 2". 3 Appuyez et maintenez enfoncé [OK]⑨ et [2] sur la télécommande pendant au moins 2 secondes.

Pour revenir au mode "REMOTE 1", répétez les deux étapes décrites ci-dessus en remplaçant [2] par [1].

1 Interrupteur d'attente/marche (D/I)

Appuyer sur cet interrupteur pour commuter l'appareil du mode d'attente au mode de marche et vice versa. En mode d'attente, l'appareil continue de consommer une petite quantité de courant. ( 10)

Ouvrez/fermez le plateau du disque ( 10) Capteur de signal de la télécommande 4 Affichez 5 Connectez dispositif musical externe ( 14) Reglez le volume de l'unité principale 7 Arretez de lire Lisez des disques ( 10)

Liste des codes langues

Abkhaze:	6566	Cingalais:	8373	Indonésien:	7378	Nauri:	7865	Souahéli:	8387
Afar:	6565	Corse:	6779	Interlingua:	7365	Norvégien:	7879	Soudanais:	8385
Afrikaans:	6570	Coréen:	7579	Irlandais:	7165	Néerlandais:	7876	Suédois:	8386
Albanais:	8381	Croate:	7282	Islandais:	7383	Népalais:	7869	Tadjik:	8471
Allemand:	6869	Danois:	6865	Italien:	7384	Oriya:	7982	Tagal:	8476
Amharique:	6577	Espagnol:	6983	Japonais:	7465	Ourdou:	8582	Tamoul:	8465
Anglais:	6978	Espéranto:	6979	Javanais:	7487	Ouzbek:	8590	Tatar:	8484
Arabe:	6582	Estonien:	6984	Kannada:	7578	Pachto, Pachtou:	8083	Thchéque:	6783
Arménien:	7289	Fidjien:	7074	Kazakh:	7575	Pendjabi:	8065	Telugu:	8469
Assamais:	6583	Finnois:	7073	Kirghiz:	7589	Persan:	7065	Thai:	8472
Aymara:	6589	François:	7082	Kurde:	7585	Polonais:	8076	Tibétain:	6679
Azerbaïdjanais:	6590	Frison:	7089	Laotien:	7679	Portugais:	8084	Tigrigna:	8473
Bachkir:	6665	Féroïen:	7079	Latin:	7665	Quéchua:	8185	Tonga:	8479
Basque:	6985	Gallicien:	7176	Lette, Letton:	7686	Rhéto-roman:	8277	Turc:	8482
Bengali, Bangla:	6678	Galois:	6789	Lingala:	7678	Roumain:	8279	Turkmene:	8475
Bhoutani:	6890	Gaélique écossais:	7168	Lituanien:	7684	Russe:	8285	Twi:	8487
Bihari:	6672	Grec:	6976	Macédonien:	7775	Samoan:	8377	Ukrainien:	8575
Birman:	7789	Groenlandais:	7576	Malais:	7783	Sanscrit:	8365	Vietnamien:	8673
Biélurasse:	6669	Guarani:	7178	Malayalam:	7776	Serbe:	8382	Volapúk:	8679
Breton:	6682	Gujrati:	7185	Malgache:	7771	Serbo-croate:	8372	Wolof:	8779
Bulgare:	6671	Géorgien:	7565	Maltais:	7784	Shona:	8378	Xhosa:	8872
Cachemirien:	7583	Haoussa:	7265	Maori:	7773	Sindhi:	8368	Yiddish:	7473
Cambodgien:	7577	Hindi:	7273	Marathe:	7782	Slovaque:	8375	Yoruba:	8979
Catalan:	6765	Hongrois:	7285	Moldave:	7779	Slovène:	8376	Zoulou:	9085
Chinois:	9072	Hébreu:	7387	Mongol:	7778	Somali:	8379

Préparatifs

Accessoires 2

Guide de démarrage rapide

Étape 1 : Positionnement. 6

Étape 2 Connexions 6

Connexions des enceintes 6

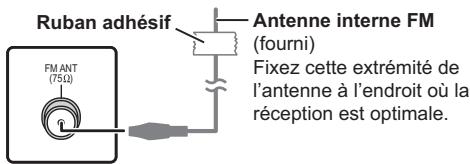

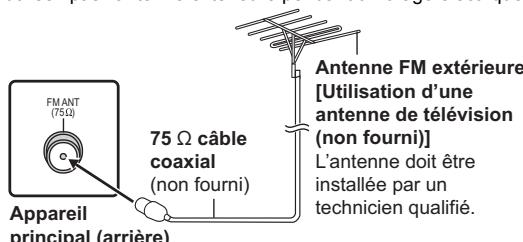

Connexions antenne radio. 6

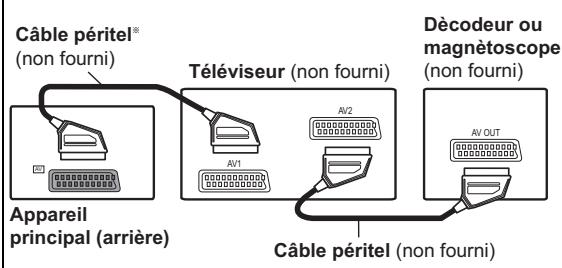

Connexions audio et vidéo 7

étape 3 Connexion fil d'alimentation CA. 7

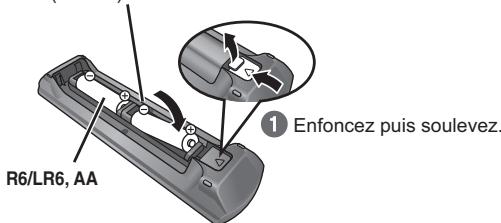

étape 4 Préparer la télécommande. 7

étape 5 EASY SETUP (Configuration facile)...... 8

Configurer la radio. 8

Préparer les stations automatiques 8

Confirmer les canaux préreglés 8

Synchronisation manuelle. 8

Sélectionner la source de lecture. 9

Sélectionner la source depuis le menu START 9

Sélectionner la source au moyen de la télécommande... 9

Bénéficier des effets sonores sur toutes les enceintes

Bénéficier des effets de son ambiophonique 9

Sélectionner le mode son 9

Ambiophonique mode murmure 10

Régler le niveau de sortie des enceintes manuellement 10

Régler la balance des enceintes avant 10

Lecture de disques

Lecture de base 10

Autres modes de lecture. 11

Répétez la lecture 11

Programme et lecture aléatoire 11

Utiliser les menus de navigation 11

Lire des disques de données. 11

Lire des disques DVD-R/-RW (DVD-VR) 11

Utiliser les menus à l'écran 12

Autres commandes

Utiliser VIERA Link "HDAVI ControlTM" 13

Lecture d'une touche 14

Commutation entrée automatique 14

Lien d'extinction 14

Contrôle d'enceinte 14

VIERA Link Commandez uniquement avec la télécommande du téléviseur (pour "HDAVI Control 2 ou plus") 14

Lire à partir du PORT MUSICAL. 14

Référence

Modifier les paramétrages du lecteur 15

Informations DivX 17

Afficher le texte des sous-titres DivX. 17

Option d'installation des enceintes 17

Licences 17

Disques pouvant être lus 18

Spécifications 19

Guide de résolution des pannes 20

Entretien 21

Consignes de sécurité 22

Avertissement!

CET APPAREIL UTILISE UN LASER.

L'utilisation de commandes ou de réglages ou

L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES

SPECIFIÉES ICI PEUVENT PROVOQUER UNE EXPOSITION À

DES RADIATIONS DANGEREUSES

NE PAS OUVRIR LES COUVERCLES NI ESSAYER DE REPARER

SOI-MÈME. CONFIER TOUT TRAVAIL D'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

PERSONNEL QUALIFIÉ.

Avertissement :

POUR RÉDUIRE LES RISQUES D'INCENDIE.

N'EXPOSEZ PAS CET APPAREIL À LA PLUIE, À

L'HUMIDITE, À UNE CHUTE DE GOUTTES OU À DES ÉCLABOUSSURES ET NE PLACEZ AUCUN RÉCIPIENT CONTENANT UN LIQUIDE TEL QU'UN VASE AU-DESSUS.

N'UTILISEZ QUE LES ACCESSOIRES RECOMMANDÉS.

NE RETIREZ PAS LE COUVERCLE (OU L'ARRIÈRE) :

L'UTILISATEUR À L'INTÉRIEUR. CONFIEZ TOUTE

INTervention À UN PERSONNEL DE DÉPANNAGE

QUALIFIÉ.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPERÉS.

Avertissement!

• NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHEQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VERIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À EVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÜ À UNE SURCHAUFFE.
• NE BOUCHEZ PAS LES OUVERTURES D'AERATION DE L'APPEARIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJECTS SIMILAIRES. NE PLACEZ PAS DES SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREIL. JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONMENTNEL.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

Veillez à ce que la prise de courant se trouve près de l'équipement et soit facilement accessible.

Vous devez pouvoir débrancher et rebrancher facilement la fiche du cordon d'alimentation secteur.

Pour isoler complètement cet appareil du secteur, débranchez le cordon d'alimentation secteur de la prise de courant.

Étape 1 positionnement

La façon dont vous installez les enceintes peut affecter les basses et le champ acoustique.

Notez les points suivants :

• Placez les enceintes sur des bases plates et sûres.
• Si vous placez les enceintes trop près du sol, des murs ou des coins, cela peut se traduire par des basses excessives. Couvrez les murs et les fenêtres au moyen de rideaux épais.
• Pour l'installation murale en option, voir page 17.

Remarque

Placez les enceintes à un minimum de 10 mm du système pour assurer une aération appropriée.

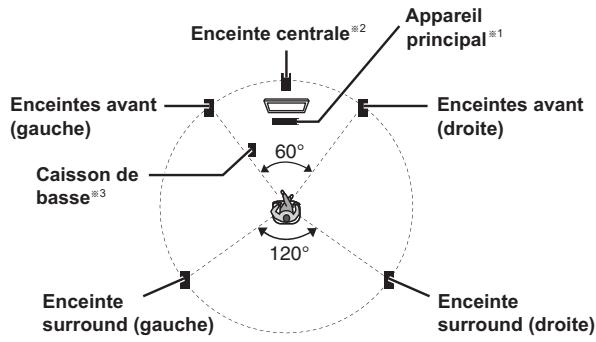

Exemple d'installation (conseillé: disp. 5.1 can.)

Placez les enceintes avant, centrale et ambiophoniques à environ la même distance de la position d'assise. Les angles indiqués dans le schéma sont approximatifs.

1 Mettez en place en laissant au moins 5 cm d'espace de tous les côtés pour assurer une ventilation appropriée. 2 Placez-la sur un support ou une étagère. Les vibrations causées par l'enceinte peuvent perturber l'image si l'enceinte est placée directement sur le téléviseur. 3 Placez-le à droite ou à gauche du téléviseur ou sur une étagère solide, de telle sorte qu'il ne cause pas de vibrations. Laissez environ 30 cm de distance avec le téléviseur.

Selon la configuration de la pièce, vous pourriez désirer de n'utiliser que les enceintes avant et le caisson de basses pour gagner de l'espace (Disp. 2.1 can.)

Utilisation des enceintes fournies

L'utilisation d'autres enceintes peut endommager l'unité et affecter de façon négative la qualité du son. - Risquez d'endommager vos enceintes et de réduire leur durée de vie si vous utilisez l'appareil avec un volume élevé de façon prolongée. - Réduisez le volume dans les cas suivants pour éviter des dommages: -Quand le son présente des distorsions.

• Quand les enceintes seront un effet de réverbération d'un lecteur de disques, au bruit de diffusions FM, ou aux signaux continus d'un oscillateur, disque de test ou instrument électronique. Lors du réglage de la qualité du son. Lors de l'allumage/extinction de l'appareil.

Si une coloration irrégulière apparait sur votre téléviseur

L'enceinte centrale est conçue pour être utilisée à proximité d'un téléviseur, mais l'image pourrait être affectée avec certains téléviseurs et certaines configurations d'installation.

Si cela se produit, éteignez le téléviseur pendant environ 30 minutes.

La fonction de démagnetisation du téléviseur devrait corriger le problème. S'il persiste, éloignez davantage les enceintes du téléviseur.

Attention

• L'unité principale et les enceintes fournies doivent être utilisées uniquement de la façon indiquée dans cette installation. Le non-respect de ces instructions pourrait avoir pour effet d'endommager l'amplificateur et/ou les enceintes et entraîner un risque d'incendie. Consultez un répartiteur qualifié en cas de dommage ou de changement brusque du niveau de performance.
• N'essayez pas de fixer les enceintes aux murs au moyen de méthodes autres que celles décrites dans le présent mode d'emploi.

Attention

Ne touchez pas la partie avant textile des enceintes. Tenez les enceintes par les côtés.

Étape 2 | connexions

Eteignez tous les appareils avant le branchement et lisez le mode d'emploi approprié.

Ne connectez pas le fil d'alimentation CA tant que toutes les autres connexions n'ont pas été effectuées.

Connexions des enceintes

Faites attention au type d'enceinte et à la couleur du connecteur quand vous placez les enceintes.

Appareil principal (arrière)

Branchez aux bornes de la même couleur.

L'utilisation des autocollants des câbles d'enceinte est pratique lorsqu'on effectue les connexions des câbles.

Connexions antenna radio

Utiliser une antenne interne

Enceintes (arrière)

Insérez le câble à fond, en veillant à ne pas l'insérer au-delà de l'isolement du fil.

Blanc : Ligne bleue - Veillez à ne pas croiser (court-circuiter) ou inverser la polarité des câbles d'enceinte afin de ne pas endommager les enceintes.

Utiliser une antenne externe

Utilisez une antenne extérieure si la réception radio est faible. - Débranchez l'antenne quand l'appareil n'est pas utilisé. N'utilisez pas l'antenne extérieure pendant un orage électrique.

Appareil principal (arrière)

Autres connexions vidéo

Cette connexion fournit la meilleure qualité d'image.

Connectez le câble HDMI (non fourni) de la prise HDMI AV OUT de l'unité principale à la prise HDMI AV IN de votre téléviseur.

• Paramétrez "PRIORITE VIDEO" sur "OUI" (⇒ 16, Menu HDMI).
• Sélectionnez "FORMAT VIDEO" sous Menu 4 (HDMI) ⇒ 13.

VIERA Link "HDAVI control

Si votre téléviseur Panasonic est compatible VIERA Link, vous pouvez commander tout téléviseur en synchronisation avec le fonctionnement du système de cinéma maison et inversement (⇒ 13, Utiliser VIERA Link "HDAVI ControlTM"). - Effectuez la connexion audio supplémentaire ( droite) quand vous utilisez la fonction VIERA Link "HDAVI Control".

Remarque

• Les câbles non conformes au standard HDMI ne peuvent pas être utilisés.
• Il est conseillé d'utiliser un cable HDMI Panasonic.

Référence recommende:

RP-CDHG15 (1,5m), RP-CDHG30 (3,0m), RP-CDHG50 (5,0m), etc. - Pour les téléviseurs disposant de plus d'une prise HDMI, voir le mode d'emploi du téléviseur pour déterminer la prise à laquelle la connexion doit être faite.

• Cette connexion vous permettra également de diffuser l'audio du téléviseur sur tout système de cinéma maison (⇒ 9, Sélectionner la source au moyen de la télécommande). Sélectionnez la sortie audio (ex. Monitor) sur le téléviseur.

Pour améliorer la qualité d'image, vous pouvez modifier la sortie vidéo de la prise SCART (AV) en fonction du type de téléviseur que vous utilisez.

• Sélectionnez "S-VIDEO", "RVB 1" ou "RVB 2" depuis "SORTIE PERITEL" sous Menu VIDEO (⇒ 15).
• Quand le cable HDMI et le cable Péritel sont connectés, il n'y a pas de sortie RVB sur la prise SCART (AV).
• N'effectuez pas les connexions video à travers le magnétoscope. Du fait de la protection anti-copie, l'image pourrait ne pas s'afficher correctement.
• Une seule connexion vidéo est nécessaire. Choisissez l'une des connexions vidéo ci-dessus en fonction de votre téléviseur.

Autres connexions audio

Cette connexion vous permet de reproduire le son en provenance de votre téléviseur, de votre décodeur ou de votre magnétoscope sur le système de cinéma maison (⇒ 9, Sélectionner la source au moyen de la télécommande).

Connectez le câble audio (non fourni) de la prise AUX/TV de l'unité principale à la prise AUDIO OUT de votre téléviseur.

Remarque

Si vous disposez de différentes sources sonores (telles que lecteur Blu-ray, magnétoscope DVD, magnétoscope etc.), connectez-les aux entrées disponibles sur le téléviseur, puis connectez la sortie du téléviseur à la prise AUX/TV de l'unité principale.

Étape 3 connexion fil d'alimentation CA

Vers une prise secteur Cordon d'alimentation secteur (fourni)

Économies d'énergie

Même en mode veille, l'appareil principal consomme une petite quantité d'énergie (environ 0,48 W). Pour économiser l'énergie lorsque l'appareil doit demeurer inutilisé pour une période prolongée, débranchez-le de la prise secteur. Il faudra rétablir certains éléments de la mémoire après avoir rebranché l'appareil principal.

Il faudra rétablir certains éléments de la mémoire après avoir rebranché l'appareil principal.

Remarque

Le fil d'alimentation CA fourni doit être utilisé uniquement avec l'unité principale.

N'utilise pas avec un autre appareil. Par ailleurs, n'utilise pas les cordons d'autres appareils avec l'unité principale.

Batteries

2 Insérez les piles en faisant correspondre les polarités (+ et -) avec celles de la télécommande.

3 Repositionnez le capot.

Attention

Il y a un risque d'explosion si les piles ne sont pas replacées correctement. Remplacez-les uniquement par le type de piles recommandées par le fabricant ou un type équivalent.

Débarrasssez-vous des piles usagées en suivant les instructions du fabricant.

Utilisez des piles alcalines ou au manganèse. - Ne pas les chauffer ni les exposer à une flamme. - Ne pas laisser la(les) pile(s) dans une voiture à la lumière directe du soleil pendant une longue durée avec les portières et les vitres fermées.

• mélanger des batteries usées et neuves.
• utiliser différents types de batteries en même temps. ouvrir ou court-circuiter.
• essayer de recharger des piles alcalines ou au manganèse.
• Utiliser des batteries sans avoir au préalable enlevé la pellicule de protection.

La mauvaise utilisation des batteries peut entraîner des fuites

d'électrolyte qui pourrait endomager gravement la télécommande. Enlevez les piles si la télécommande doit rester inutilisée pendant une durée prolongée. Gardez dans un endroit frais à l'abri de la lumière.

Utilisation

Visez le signal du capteur de la télécommande (⇒ 4), en évitant les obstacles, à une portée maximale d'environ 7 m directement à l'avant de l'appareil.

Préparation

Allumez votre téléviseur et sélectionnez le mode d'entrée vidéo approprié (ex. VIDEO 1, AV 1, HDMI, etc.) pour adapter les connexions à cet appareil.

• Pour modifier le mode d'entrée vidéo de votre téléviseur, voir son mode d'emploi.
• Cette télécommande peut commander quelques fonctions de base du téléviseur.

1. Appuyez sur [O] ① pour allumer l'appareil.

• Quand l'écran Configuration facile apparait automatiquement, sautez les étapes 2 à 6.

2 Appuyez sur [DVD]⑥ pour sélectionner "DVD/CD". 3 Appuyez sur [SETUP]① pour afficher le menu de configuration.

4 Appuyez sur [Δ, ∇] pour sélectionner "OTHERS", puis appuyez sur [OK] ⑨. 5 Appuyez sur [△, ∇] pour sélectionner "EASY SETUP", puis appuyez sur [OK] ⑨. 6 Appuyez sur [OK]⑨ pour sélectionner "SET".

Préréglage des stations automatiquement

Il est possible de paramétrer jusqu'à 30 stations.

1 Appuyez sur [RADIO]⑥ pour sélectionner "FM". 2 Appuyez sur [MENU]10.

Chaque fois que vous appuyez sur le bouton:

LOWEST (préréglé en usine):

Pour commencer le préréglage automatique avec la fréquence la plus basse.

Pour commencer le préréglage automatique avec la fréquence actuelle. * Pour modifier la fréquence, voir "Syntonisation manuelle" (⇒ droite). 3 Appuyez et maintenez enfoncé [OK]⑨.

Relâchez le bouton quand “FM AUTO” s'affiche.

Le syntoniseur commence à préregler toutes les stations qu'il peut recevoir sur les canaux par ordre croissant.

• "SET OK" s'affiche quand les stations sont paramétrées, et la radio se syntonise sur la première radio préregée.
• "ERROR" s'affiche en cas d'échec du pré réglage automatique.

Préreglez les canaux manuellement (⇒ droite).

Confirmer les canaux préétablis

1 Appuyez sur [RADIO]⑥ pour sélectionner "FM". 2 Appuyez sur les touches numérotées pour sélectionner un canal.

• Pour sélectionner un nombre à 2 chiffres

En alternative, appuyez sur [, ]6

• Le paramétrage FM est indiqué également sur l'afficheur du téléviseur.

7 Appuyez sur [, ] pour sélectionner “Yes”, puis appuyez sur [OK] ⑨. 8 Suivez les messages et effectuez les paramétrages avec [, ]⑨ et [OK]⑨.

Paramétrages Configuration facile

9 Appuyez sur [OK] pour terminer la Configuration facile.

Paramétrages configuration facile

Language

Sélectionnez la langue utilisée dans l'écran du menu. - Format télé Sélectionnez le format pour l'adapter à votre téléviseur. - Position enceintes Sélectionnez le mode "Disp. 5.1 can." ou "Disp. 2.1 can." selon la configuration de vos enceintes (⇒ 6, Positionnement). - Verif. d'enceintes Ecoutez la sortie des enceintes pour contrôler les connexions des enceintes. Sortie d'enceintes Effectuez le paramétrage du son ambiophonique pour la sortie des enceintes. * Uniquement quand le mode "Disp. 5.1 can." est sélectionné dans la "Position enceintes" ci-dessus.

Remarque

• Si l'appareil est connecté à un téléviseur compatible "HDAVI Control 3 ou plus" via un cable HDMI, les informations relatives à la langue du menu et à l'aspect du téléviseur seront récapitulées via VIERA Link.
• Si l'appareil est connecté à un téléviseur compatible "HDAVI Control 2" via un cable HDMI, les informations relatives à la langue du menu seront récapitulées via VIERA Link.
• Les paramétrages de la Configuration facile peuvent également être modifiés dans les paramétrages du lecteur [ex., langue, format du téléviseur (⇒ 15)].

Appuyez et maintenez enfoncé [PLAY mode]② pour afficher "MONO".

Pour désactiver le mode, appuyez et maintenez enfoncé de nouveau le bouton jusqu'à ce que "AUTO ST" s'affiche.

• Le mode est désactivé automatiquement quand vous changez de fréquence.

Syntonisation manuelle

1 Appuyez sur [RADIO]⑱ pour sélectionner "FM". 2 Appuyez sur [◀,▶] pour sélectionner la fréquence.

• Pour démarrer la symtonisation automatique, appuyez et maintenez enfoncé [←,▶]① jusqu'à ce que la fréquence commence à défiler. La symtonisation s'arrête quand une station est trouvée.

Préréglage des stations manuellement

Il est possible de paramétrer jusqu'à 30 stations.

1 Pendant l'écoute de la radio, appuyez sur [OK]⑨ 2 Pendant que la fréquence clignote sur l'afficheur

Appuyez sur les touches numérotées pour sélectionner un canal.

• Pour sélectionner un nombre à 2 chiffres ex. 12: [≥10]③ ⇒ [1] ⇒ [2]

En alternative, appuyez sur [, ]6, puis sur [OK]9

La station précédemment mémorisée est remplacée quand une autre station est mémorisée dans le même canal préréglé.

Sélectionner la source depuis le menu START

Vous pouvez sélectionner les effets sonores, la source souhaitée, ou bien accéder à la lecture/aux menus au moyen du menu START.

1 Appuyez sur [START]⑲ pour afficher le menu START.

L'appareil s'allume automatiquement. (Le téléviseur s'allume également en utilisant VIERA Link "HDAVI Control". Cela ne fonctionne que lorsque l'on est en mode "DVD/CD" sans qu'aucun disque ne soit chargé.)

ex.

2 Appuyez sur [, ]^⑨ pour sélectionner une option, puis appuyez sur [OK] ⑨ - Pour quitter, appuyez sur [START]19.

Appuyez sur [, ]^⑨ pour effectuer le paramétrage, puis appuyez sur [OK] ⑨

Quand "Sélection d'entrée" est sélectionné

Vous pouvez sélectionner la source souhaitée dans le menu. DVD/CD ( 8) FM ( 8) AV ( droite), AUX/TV ( droite), MUSIC PORT ( 14)

Quand "Son" est sélectionné

Vous pouvez sélectionner les paramétrages de qualité sonore (⇒ ci-dessous, Égalisateur).

Quand un disque est chargé, vous pouvez également accéder à la lecture ou aux menus depuis le menu START.

ex. DVD-V

Accès à la lecture/au menu

Quand le panneau de contrôle à l'écran apparait ex. [DVD-V] (quand "Lecture du disque" est sélectionné depuis le menu START)

Télécommander la lecture avec les commandes indiquées.

Sélectionner la source au moyen de la télécommande

Appuyez sur	Pour selectionner
[DVD]16	DVD/CD
[RADIO]16	FM
[EXT-IN]16	Chaque fais que vous appuyez sur le bouton: AV: Pour l'entrée audio à travers la prise SCART (AV). AUX/TV: Pour l'entrée audio à travers la prise AUX/TV. MUSIC P.: Pour l'entrée audio à travers la prise PORT MUSICAL. (⇒ 14)

Remarque

Confirmez la connexion audio à la prise SCART (AV) ou AUX/TV sur l'unité principale quand vous sélectionnez les sources correspondantes ( 7). Réduisez le volume sur le téléviseur à son minimum, puis régalez le volume de l'unité principale.

Bénéficier des effets sonores sur toutes les enceintes

• Les effets sonores suivants pourraient ne pas être disponibles ou pourraient n'avoir pas d'effet avec certaines sources.
• Vous pourriez constater une réduction de la qualité sonore quand ces effets sonores sont utilisés avec certaines sources. Dans ce cas, désactivez les effets sonores.

Bénéficier d'effets de son ambiophonique

Appuyez sur [SURROUND]⑦.

Chaque fois que vous appuyez sur le bouton:

Pour le mode "Disp. 5.1 can."

STANDARD:

Le son sort tel qu'il a été enregistré/encodé. La sortie sur les enceintes varie selon la source. MULTI-CH: Vous pouvez bénéficier du son des enceintes avant ainsi que des enceintes ambiophoniques, même quand vous reproduisez un son 2 canaux ou non ambiophonique. MANUAL: ( ci-dessous)

Alors que "MANUAL" est affiché, appuyez sur [▲, ▷] pour sélectionner d'autres modes ambiphoniques.

Chaque fois que vous appuyez sur [▲, ▲]⑨:

DOLBY PLII MOVIE

Approprié pour les logiciels de cinéma, ou de logiciels à enregistré en Dolby Surround. (sauf [DivX])

DOLBY PLII MUSIC

Ajoute des effets 5.1 canaux aux sources stéréo. (sauf DivX) S, SRD

Vous supportez bénéficier de son de tous les enceintes avec des sources stéréo. (La sortieambiophoniqueesten mono.)

STEREO

Le son est sorti sur les enceintes avant et le caisson de basse uniquement pour n'importe quelle source.

Modes conseillés pour bénéficier de l'audio du téléviseur ou des sources stéréo sur toutes les enceintes:

DOLBY PLII MOVIE DOLBY PLII MUSIC S. SRD

"SRD" s'allume sur l'afficheur de l'unité principale quand le son sort sur les enceintes ambiophoniques.

Pour le mode "Disp. 2.1 can."*

STANDARD:

Le son sort tel qu'il a été enregistré/encodé. La sortie sur les enceintes varie selon la source.

STEREO:

Vous pouvez reproduire toutes les sources en stéréo. L'effet ambiphonique (surround) n'est pas disponible.

A. SRD:

Vous pouvez créer un effet ambiphonique avec n'importe quelle source audio.

Quand le signal est DTS ou Dolby Digital, "/DTS" ou "/DOLBY DIGITAL" respectivement s'affichent également.

• Mode sélectionné dans "Position enceintes" (⇒ 8, Paramétrages Configuration facile).

1 Appuyez sur [SOUND]⑱ pour sélectionner un mode son.

Chaque fois que vous appuyez sur le bouton:

EQ: Égalisateur

SUBW LVL: Niveau caisson de basses

C. FOCUS: Mise au point centrale [Uniquement quand le mode "Disp. 5.1 can." est sélectionné dans la "Position enceintes" ( 8, Paramétrages Configuration facile).]

2 Quand le mode sélectionné est affiché, appuyez sur [4, 5] pour effectuer les paramétrages.

Voir les instructions suivantes pour les détails de paramétrage de chaque effet sonore.

Égalisateur Voupeuz sélectionner les paramétrages de qualité sonore. Chaque fois que vous appuyez sur [4, 19]: HEAVY: Ajoute du punch au rock. CLEAR: Clarifie les aigus. SOFT: Pour musique de fond. FLAT: Annuler (aucun effet n'est ajouté).

Niveau caisson de basses

Vous pouvez régler le niveau des basses. L'appareil sélectionne automatiquement le paramétrage le plus approprié selon le type de source de lecture.

SUBW1 ⇔ SUBW2 ⇔ SUBW3 ⇔ SUBW4

• Le paramétrage que vous effectuez est conservé et rappelé chaque fois que vous utilisez le même type de source.

Ambiophonique mode murmure

SaufDivX

Vous pouvez améliorer l'effet sonore pour le son 5.1 canaux à bas volume. (Pratique pour le visionnage nocturne.)

Appuyez sur [W. SRD]⑫.

Chaque fois que vous appuyez sur le bouton:

WHISPER-MODE SRD ON WHISPER-MODE SRD OFF

Régler le niveau de sortie des enceintes manuellement

[Uniquement quand le mode "Disp. 5.1 can." est sélectionné dans la "Position enceintes" ( 8, Paramétrages Configuration facile).] Préparation

• Pour afficher l'image, allumez le téléviseur et sélectionnez le mode d'entrée vidéo approprié.
• Appuyez sur [+, -VOL] pour régler le volume au niveau d'écoute normal.
• Sélectionnez "TONALITE D'ESSAI" depuis "REGL. ENCEINTE" sous AUDIO menu (⇒ 16).

1 Appuyez sur [OK]⑨ pour entrer en mode ton de test.

ex.

Le ton de test est sorti sur chaque canal dans l'ordre suivant : GAUCHE, CENTRAL, DROIT, SURROUND DROIT, SURROUND GAUCHE

Préparation

Pour afficher l'image, allumez Your téléviseur et modifiez son mode d'entrée vidéo (ex. VIDEO 1, AV 1, HDMI, etc.) pour adapter les connexions à cet appareil.

1 Appuyez sur [O/I] ou [O] pour allumer l'appareil. 2 Appuyez sur [DVD] pour sélectionner "DVD/CD". 3 Appuyez sur [△ OPEN/CLOSE]② pour ouvrir le plateau disque. 4 Chargez le disque.

• Chargez les disques à double face de telle sorte que l'étiquette de la face que vous voulez lire soit orientée vers le haut.

Étiquette orientée vers le haut

Appuyez sur [▶]③ ou [▶ PLAY]⑤ pour démarrer la lecture.

• Appuyez sur [+, -VOL] pour régler le volume.

Remarque

• LE DISQUE CONTINUE DE TOURNER PENDANT QUE LES MENUS S'AFFICHENT.

Pour préserver le moteur de l'appareil et l'écran de votre téléviseur, appuyez sur [STOP]⑤ quand vous avez terminé d'utiliser les menus. - Le nombre total de titres pourrait ne pas s'afficher correctement sur +R / +RW. A PROPOS DE DIVXVIDEO:

DivX® est un format vidéo numérique créé par DivX, Inc. Ceci est un produit officiel certifié DivX qui prend en charge la vidéo DivX.

Commandes de base

Lecture une touche (Télécommande uniquement) : ▶ PLAY (en mode veille) L'unité principale s'allume automatiquement et commence à lire le disque présent sur le plateau.

2 Appuyez sur [ok]⑨ puis sur [▲,▼]⑨ pour régler le niveau des enceintes pour chaque enceinte. (central, surround DROIT, surround GAUCHE)

-6 dB à +6 dB (Pré-réglage en usine: 0 dB) - Pour quitter l'écran, appuyez sur [SETUP]①.

Pour régler le niveau des enceintes pendant la lecture

[Disponible uniquement lorsque le mode "Disp. 5.1 can." est sélectionné sous "Position enceintes" (⇒ 8, Paramétrages Configuration facile) et que le son produit est en 5.1 canaux.]

1 Appuyez et maintenez enfoncé [—CH SELECT]⑪ pour sélectionner l'enceinte.

Pendant que le canal de l'enceinte est affiché, appuyez sur

$$ \begin{array}{l} [ - C H S E L E C T ] ⑩ \ \begin{array}{c}\mathrm {L} \rightarrow \mathrm {C} \rightarrow \mathrm {R} \rightarrow \mathrm {R S} \rightarrow \mathrm {L S} \rightarrow \mathrm {S W}\\uparrow\end{array} \ \end{array} $$

• Vous pouvez régler SW (Subwoofer - caisson de basse), uniquement si le disque contient un canal caisson de basse.
• "S" apparaît sur l'afficheur de l'unité principale quand vous avez sélectionné "S. SRD" (⇒ 9, Beneficier d'effets de son ambiophonique). Dans ce cas, vous pouvez régler les deux niveaux des enceintes ambiophoniques en même temps en utilisant

[Δ, ∇] ⑨. S: -6 dB à +6 dB

2 Appuyez sur [ ]⑨ (augmenter) ou [ ]⑨ (diminuer) pour régler le niveau de l'enceinte pour chaque enceinte.

C, RS, LS, SW: -6 dB à +6 dB

(L, R: Seule la balance est réglable.)

Régler la balance des enceintes avant

1 Appuyez et maintenez enfoncé [—CH SELECT]⑪ pour sélectionner “L” ou “R”. 2 Quand "L" ou "R" est sélectionné, appuyez sur [▲, ▷]⑨.

Pause: [II PAUSE]⑤

• Appuyez sur [▶ PLAY]⑤ pour redémarrer la lecture.

Sauter: [▲, SKIP]⑤

Recherche: [▲, ▷] (pendant la lecture)

• Jusqu'à 5 étapes.
• Appuyez sur [▶ PLAY]⑤ pour démarrer la lecture normale. Ralenti: [▲, ▷] (en pause) VCD Ralenti: Direction avant uniquement. MPEG4 DivX Ralenti: Ne fonctionne pas.

Photogramme par photogramme: [«I, I»] (en pause) DVD-VR DVD-V VCD DVD-VR VCD Direction avant uniquement.

Sélectionnez un élément à l'écran: [▲, ▼, ▲, ▶, OK]⑨

[▲, ▼, ▲, ▶] ⑨: Sélectionnez

[OK]⑨: Confirmez

Saisissez un numéro: Touches numérotées DVD-VR DVD-V VCD CD ex. Pour sélectionner 12: [≥10]③ ⇒ [1] ⇒ [2] VCD avec la commande de lecture Appuyez sur ■ STOP pour désactiver la fonction PBC, puis appuyez sur les boutons numérotés.

DVD-V Affiche le menu principal du disque: [TOP MENU]⑧

DVD-V Affiche le menu du disque: [MENU]⑩

Revenez à l'écran précédent: [RETURN]②

VCD (avec la commande de lecture) Affiche le menu du disque: [RETURN]②

Afficheur de l'unité principale: [FL DISPLAY]②3

DVD-VR DVD-V WMA MP3 MPEG4 DivX

Affichage de l'heure Affichage des informations

(ex. DVD-VR Numéro de programme)

$$ \boxed {\mathrm {J P E G}} $$

SLIDE Numéro du contenu

Répétez la lecture

Cela fonctionne uniquement quand le temps de lecture écoulé peut être affiché. Cela fonctionne également avec les contenus JPEG.

Pendant la lecture, appuyez sur [REPEAT]④ pour sélectionner un élément à répéter.

ex. DVD-V

Pour annuler, sélectionnez "NON".

Les éléments affichés diffèrent selon le type de disque et le mode de lecture.

Programme et lecture aléatoire

DVD-V VCD CD WMA MP3 JPEG MPEG4 DivX

Préparation

À l'arrêt, appuyez sur [PLAY MODE]② pour sélectionner le mode de lecture.

Les écrans programme et lecture aléatoire apparaisent en série.

Programme Aléatoire Quittez les écrans programme et aléatoire

• DVD-VR Sélectionnez "DONNEES" sous "DVD-VR/DONNEES" ( 16, Menu AUTRES) pour voir des contenus WMA, MP3, JPEG, MPEG4 ou DivX.
• Si l'écran "MENU LECTURE" apparaît, sélectionnez "AUDIO/IMAGE" ou "VIDEO" (⇒ droite, Utiliser MENU LECTURE), puis suivez la procédure décrite ci-dessus.
• En cas de disque représentant à la fois des contenus WMA/MP3 et JPEG, sélectionnez soit la musique, soit les images. WMA/MP3: Sélectionnez "PROGR. MUSICAL" ou "MUSIQUE ALEATOIRE".

JPEG: Sélectionnez "PROGR. IMAGE" ou "DIAPORAMA ALEATOIRE".

• [DVD-V] Certains éléments ne peuvent pas être lus même si vous les avez programmés.

Lecture programme (jusqu'à 30 éléments)

1 Appuyez sur [, ] pour sélectionner une option, puis appuyez sur [OK]

ex. DVD-V

• Répétez cette opération pour programmer d'autres éléments.
• Pour revenir au menu précédent, appuyez sur [RETURN]②.

Pour sélectionner tous les éléments

Appuyez sur [, ]9 pour sélectionner "TOUS" et appuyez sur [OK] ⑨

Pour annuler le programme sélectionné

1 Appuyez sur [ ]9 puis sur [, ]9 pour sélectionner le programme. 2 Appuyez sur [CANCEL]②.

Pour annuler le programme tout entier

Appuyez plusieurs fois [▶]⑨ pour sélectionner "EFFACER TOUT", puis appuyez sur [OK]⑨.

Le programme tout entier est annulé également quand on ouvre le plateau du disque, qu'on éteint l'appareil ou qu'on sélectionne une autre source.

Lecture aléatoire

1 (Seulement quand le disque présente des groupes ou des titres multiples.)

Appuyez sur [, ] pour sélectionner un groupe ou un titre, puis appuyez sur [OK] ⑨.

ex. DVD-V

• " * " représentée la sélection. Pour désélectionner, appuyez de nouveau sur [OK]⑨.

Lire des disques de données

WMA, MP3, JPEG, MPEG4, DivX

DVD-VR Sélectionné “DONNEES” sous “DVD-VR/DONNEES” ( 16, Menu AUTRES) pour voir des contenus WMA, MP3, JPEG, MPEG4 ou DivX.

Utiliser MENU lecture

L'écran "MENU LECTURE" apparait contient à la fois des données video (MPEG4/DivX) et d'autres formats (WMA/MP3/JPEG).

Appuyez sur [▲,▼]⑨ pour sélectionner "AUDIO/IMAGE" ou "VIDEO", puis appuyez sur [OK]⑨.

• Pour démarrer la lecture, appuyez sur [▶ PLAY]⑤.
• Pour sélectionner un élément à, voir "Lire à partir de l'élement sélectionné" (⇒ ci-dessous).

Lire à partir de l'élément sélectionné

Vous pouvez sélectionner de dire à partir de votre élément préféré pendant que l'écran "DONNEES DISQUE" est affiché. ex.

Dossier (Dossier):

Contenu (Fichier):

WMA/MP3 □ JPEG MPEG4/DivX

• Pour afficher/quitter l'écran, appuyez sur [MENU]⑩.

Appuyez sur [◁,▷] pour sélectionner une option, puis appuyez sur [OK] ⑨.

• Appuyez sur [◁,▷] pour sauter page par page.
• Pour revenir au niveau 1 depuis le dossier actuel, appuyez sur [RETURN]②1. Maximum: 28 caractères par nom de fichier/dossier.

La lecture démarre à partir du contenu sélectionné.

JPEG sélectionner l'image dans le menu vignettes

1 Pendant que l'image est affichée, appuyez sur [TOP MENU]⑧ pour afficher le menu vignettes.

ex.

Numéro de groupe Nom du groupe et de contenu

2 Appuyez sur [△, ▽, ▲, △] pour sélectionner une image, puis appuyez sur [OK]

• Appuyez sur ↓, SKIP pour sauter page par page.

Pour aller à un autre groupe

1 Appuyez sur [ ] pour sélectionner le nom du groupe. 2 Appuyez sur [▲, ▲] pour sélectionner le groupe puis appuyez sur [OK]⑨.

Dvd-vr

• Les titres apparaissent uniquement si les titres sont enregistrés sur le disque.
• Vous ne pouvez pas écouter les programmes, les listes de lecture ni les titres de disques.

Lire les programmes

1. À l'arrêt, appuyez sur [DIRECT NAVIGATOR]⑧.

ex.

• Pour quitter l'écran, appuyez sur [DIRECT NAVIGATOR]⑧.

2. Appuyez sur [, ]^⑨ pour sélectionner le programme, puis appuyez sur [OK] ⑨. Appuyez sur [, ] pour sauter page par page.

Lire une liste de lecture

Cela ne fonctionne que lorsque le disque contient une liste de lecture.

• Pour quitter l'écran, appuyez sur [PLAY LIST]⑩. 2 Appuyez sur [▲, ▼]⑨ pour sélectionner la liste de lecture, puis appuyez sur [OK] ⑨
• Appuyez sur [▲, ▼] pour sauter page par page.

Utiliser les menus à l'écran

1 Appuyez sur [FUNCTIONS] pour afficher le menu à l'écran. Chaque fois que vous appuyez sur le bouton:

Menu 1 (Disque/Lecture) [DVD-V]

Menu 2 (Vidéo)

Menu 3 (Audio)

Menu 4 (HDMI)

Quitter

Element actuel

Nom de l'élément

2 Appuyez sur [Δ, ∇, ◀, ▶] pour sélectionner l'élément, puis appuyez sur [OK].

ex. Menu 1 (Disque/Lecture) DVD-V

Paramétrage actuel

3 Appuyez sur [, ]^⑨ pour effectuer les paramétrages, puis appuyez sur [OK]⑨. 4 Appuyez sur [RETURN]② pour quitter.

Les éléments affichés diffèrent selon le type de disque.

Recherche PLAGE, recherche TITRE, recherche contenu, recherc. chapitre, recherche PG (recherche de programme)

RECHERCHE LL (Recherche de liste de lecture)

Pour démarrer depuis un élément spécifique

• VCD Cela ne fonctionne pas quand on utilise la commande de lecture. ex. DVD-V: T2 C5

Pour sélectionner des numéros pour le disque de données

DVD-DivX (avec bandes-sons multiples)

Pour sélectionner la bande-son audio

DVD-VR VCD

Pour sélectionner "G", "D", "G+D" ou "GD"

DVD-V (Disque Karaoké)

Pour sélectionner "OUI" ou "NON" pour les voix Pour sélectionner "NON", "V1", "V2" ou "V1+V2" pour les sélections de voix

Les opérations effectives dépendent du disque. Lisez les instructions du disque pour plus de détails.

Type de signal/données

LPCM/PPCM/D/DTS/MP3/MPEG : Type de signal kHz (Fréquence d'échantillonnage)/bit/ch (Nombre de canaux)

ex.

3/2.1ch

1. Effet basse fréquence

(pas activé s'il n'y a pas de signal)

0: Pas de son ambiophonique 1: Son ambiophonique mono 2: Son ambiophonique stéréo (gauche/droite)

1: Centre 2: Avant gauche + Avant droit 3: Avant gauche + Avant droit + Centre

DivX Il pourrait falloir un certain temps pour que la lecture démarre si vous modifiez l'audio sur un disque video DivX.

Vitesse lecture

DVD-VR DVD-V

Pour modifier la vitesse de lecture

• de “×0.6” à “×1.4” (par passages de 0,1 unité)
• Appuyez sur [▶ PLAY]⑤ pour revenir à la lecture normale.
• Avec avoir modifié la vitesse
• Dolby Pro Logic II n'a pas d'effet. - La sortie audio commute en stéréo 2 canaux. - La fréquence d'échantillonnage de 96 kHz est convertie à 48 kHz.
• Cette fonction pourrait ne pas fonctionner selon l'enregistrement du disque.

Mode repetition

Relancez la lecture

Répétition A-B (Pour répéter une section donnée) Sauf JPEG, MPEG4, DivX, DVD-VR (Partie image fixe), VCD (SVCD) Appuyez sur [OK] ⑨ aux points de début et de fin. - Sélectionnez "NON" pour annuler.

DVD-V DivX (avec sous-titres multiples) VCD (SVCD seulement) Pour sélectionner la langue des sous-titres

• Sur +R / +RW, un nombre de sous-titre pourrait s'afficher pour les sous-titres qui ne sont pas affichés. DVD-VR (avec informations sur l'activation/désactivation des sous-titres) Pour sélectionner "OUI" ou "NON"
• Cela pourrait ne pas fonctionner selon le disque. DivX ( 17 Afficher le texte des sous-titres DivX)

DVD-V (avec angles multiples)

Pour sélectionner un angle vidéo

Affichage DATE

JPEG Pour sélectionner "OUI" ou "NON" pour l'affichage de la date de l'image

Rotation

JPEG Pour faire tourner une image (en pause)

Mode IMAGE

NORMAL

CINEMA1: Adoucit les images et renforce les détails dans les scènes.

CINEMA2: Rend les images plus nettes et renforce les détails dans les scènes sombres.

DYNAMIQUE: Renforce le contraste pour obtenir des images puissantes.

ANIMATION: Adapté pour l'animation.

Pour sélectionner la taille du zoom NORMAL, AUTO (DVD-VR DVD-V VCD), ×2, ×4 JPEG: en pause

Mode de transfert

Si vous avez choisi "480p"/"576p"/"720p"/"1080p" (progressive), "1080i" (entrelacé) [comme "FORMAT VIDEO" dans le Menu 4 (HDMI)], sélectionnez la méthode de conversion appropriée pour que la sortie progressive corresponde au type de matériel.

• Le paramétrage revient sur "AUTO" ou "AUTO1" quand on ouvre le plateau du disque, qu'on est éteint l'appareil ou qu'on sélectionne une autre source.

Lors de la lecture de disques PAL

AUTO: Détecte automatiquement le contenu et le convertit de façon appropriée.

VIDEO: Sélectionnez en cas d'utilisation de "AUTO", si le contenu est déformé.

FILM:

Sélectionnez cette fonction si les bords du contenu du film présentent des brèches ou des inégalités quand "AUTO" est sélectionné.

Cependant, si le contenu vidéo est déformé de la façon indiquée dans l'illustration à droite, puis sélectionnez "AUTO".

Lors de la lecture de disques NTSC

AUTO1: Détecte automatiquement le contenu du film et le convertit de façon appropriée.

AUTO2: En plus d'"AUTO1", détecte automatiquement les contenus de film représentant différentes vitesses de défilament et les convertit de façon appropriée.

VIDEO: Sélectionnez si le contenu vidéo est déformé quand on utilise "AUTO1" ou "AUTO2".

Selection SOURCE |divx|

Quand vous sélectionnez "AUTO", la méthode de construction du contenu DivX est automatiquement distinguée et sortie. Si l'image est déformée, sélectionnez "ENTRELACE" ou "PROGRESSIVE" selon la méthode de construction utilisée quand les contenus ont été enregistrés sur le disque.

AUTO, ENTRELACE, PROGRESSIVE

Amelior. dialogue

Pour rendre les dialogues de films plus faciles à écouter

DVD-V (Dolby Digital, DTS, 3-canaux ou plus, avec le dialogue enregistré sur le canal central)

DivX (Dolby Digital, 3-canaux ou plus, avec le dialogue enregistré sur le canal central)

NON, OUI

Menu 4 (HDMI)

HDMI

Pour afficher les informations HDMI

ex.

HDMI - INFORMATION
1	ETAT CONNECTE CONNECTE.
2	FLUX AUDIOPCM
3	CANAL MAX2ch
4	FORMATVIDEO720p
5	ESPACE COULEURYCbCr 4:4:4

1 Etat de la connexion 2 Affiche le type de signal de sortie. (Quand "NON" est sélectionné sous "SORTIE AUDIO" (⇒ 16, Menu HDMI), "---" s'affiche.) 3 Affiche le nombre de canaux d'audio. 4 ( droite, FORMATVIDEO) 5 ( droite, ESPACE COULEUR)

AMELIORATION HD

Cela fonctionne quand la connexion HDMI est utilisée alors que "PRIORITE VIDEO" ( 16, Menu HDMI) est paramétré sur "OUI".

Pour rendre plus nette la qualité d'image “720p”, “1080i” et “1080p” NON, 1 (plus faible) à 3 (plus fort)

Cela fonctionne quand la connexion HDMI est utilisée alors que "PRIORITE VIDEO" ( 16, Menu HDMI) est paramétré sur "OUI".

Pour sélectionner la qualité d'image appropriée avec votre téléviseur

(Les enregistrements vidéo seront convertis et sortis en vidéo haute définition.)

• 480p/576p/720p/1080p (progressive)
• 480i/576i/1080i (entrelacé)
• Si l'image est déformée, appuyez et maintenez enfoncé [CANCEL]②2 jusqu'à ce que l'image s'affiche correctement. (La sortie revient à "480p"/"576p.")
• Les numéros affichés dépendent du disque en cours de lecture. L'un des numéros ci-dessus s'affiche.

ESPACE couleur

Cela fonctionne quand la connexion HDMI est utilisée alors que "PRIORITE VIDEO" ( 16, Menu HDMI) est paramétré sur "OUI".

Pour sélectionner la couleur d'image appropriée avec votre téléviseur

YCbCr 4:2:2

YCbCr 4:4:4

RVB

• Si le paramétrage ci-dessus n'est pas compatible avec votre téléviseur, il ne s'affiche pas.

VIERA Link "HDAVI control

VIERA Link "HDAVI Control" est une fonction pratique offrant des opérations liées de cet appareil, et un téléviseur Panasonic (VIERA) sous "HDAVI Control". Vous pouvez utiliser cette fonction en connectant l'équipement avec le câble HDMI. Voir le mode d'emploi de l'équipement connecté pour plus d'informations sur le fonctionnement.

• VIERA Link "HDAVI Control", basé sur les fonctions de contrôle fournies par HDMI, un standard industriel connu sous le nom de HDMI CEC (Consumer Electronics Control), est une fonction unique que nous avons développée et ajoutée. En tant que telle, son fonctionnement avec les produits d'autres producteurs prenant en charge HDMI CEC ne peut pas être garantie.
• Cet appareil supporte la fonction "HDAVI Control 4". "HDAVI Control 4" est le standard le plus récent (au mois de décembre, 2008) pour les appareils Panasonic compatibles avec HDAVI Control. Ce standard est compatible avec les appareils traditionnels HDAVI de Panasonic.
• Veuillez vous reporter à leurs manuels respectifs en ce qui concerne les équipements d'autres fabricants prenant en charge la fonction VIERA Link.

Le téléviseur doté de la fonction "HDAVI Control 2 ou plus" permet les opérations suivantes : VIERA Link Commandez uniquement avec la télécommande du téléviseur (pour "HDAVI Control 2 ou plus") ( 14).

Préparation

Assurez-vous que la connexion HDMI a été effectuée ( 7) - Vérifiez la connexion audio à la prise AUX/TV (⇒ 7). "aux/TV" sera utilisé comme paramétrage audio du téléviseur pour VIERA Link "HDAVI Control". - Paramétrez "VIERA Link" sur "OUI" (⇒ 16, Menu HDMI). - Pour compléter et activer la connexion correctement, allumez tous les appareils compatibles VIERA Link "HDAVI Control" et paramétrez que le téléviseur sur le mode d'entrée correspondant pour cet appareil.

Quand la connexion ou les paramétrages sont modifiés, vérifie de nouveau les points ci-dessus.

Synchronisation labiale automatique

Cette fonction fournit automatiquement une sortie audio et vidéo synchronisée. (Cette fonction ne fonctionne que lorsque la source est "DVD/CD" ou "AUX/TV".)

• En cas d'utilisation de "DVD/CD" comme source, paramétrez "TEMPORISATION" dans le menu VIDEO sur "0 ms/AUTO" (⇒ 15).

(Suite sur la page suivante)

Lecture d'une touche

Vous pouvez allumer cet appareil et le téléviseur, et démarrer la lecture du disque, par une simple pression d'un bouton.

(Télécommande uniquement)

En mode veille, appuyez sur [▶ PLAY]⑤ pour démarrer la lecture du disque.

Les enceintes de l'appareil s'activent automatiquement (⇒ ci-dessous).

Remarque

La lecture pourrait ne pas s'afficher immédiatement sur le téléviseur. Si vous manquez la partie initiale de la lecture, appuyez sur [↑]⑤ ou [←]⑤ pour revenir à l'endroit où la lecture commence.

Commutation entrée automatique

• Quand vous commutez l'entrée TV en mode syntoniseur TV, l'appareil commute automatiquement sur "AUX/TV".
• Quand cet appareil est en mode "DVD/CD", le téléviseur commute automatiquement son mode d'entrée pour cet appareil.
• Quand la lecture s'arrête (DVD-V VCD) ou quand cet appareil s'éteint, le téléviseur revient automatiquement au mode symphoniseur TV.
• Quand vous sélectionnez "AUX/TV" depuis "Sélection d'entrée" dans le menu START ( 9), le téléviseur commute automatiquement en mode symphoniseur TV.

Lien d'extinction

Quand on éteint le téléviseur, cet appareil passe automatiquement en mode veille.

Pour continuer la lecture audio même quand le téléviseur est éteint, sélectionnez "VIDEO" (⇒ 16, "ARRÊT SIMULTANÉ" dans le menu HDMI).

Remarque

• Quand vous appuyez sur [6]①, seul l'appareil s'éteint. Les autres équipements compatibles avec VIERA Link "HDAVI Control" restent allumés
• Si cet apparéil est connecté à un téléviseur compatible "HDAVI Control 4" avec le paramétrage "Mode veille intelligent" activé sur le téléviseur, l'unité principale est commutée immédiatement en voille en présence des conditions suivantes: ex.,
• quand on change l'entrée TV de celle à laquelle l'unité principale est connectée à
• quand on change le réglage des enceintes en passant de l'enceinte de cet appareil aux enceintes du téléviseur

Pour plus de détails, voir également le mode d'emploi de votre téléviseur.

Contrôle d'enceinte

Vous savez si l'audio est sorti depuis les enceintes de l'appareil ou les enceintes du téléviseur en utilisant les paramètres du menu du téléviseur. Pour plus de détails, voir le mode d'emploi de votre téléviseur.

Les enceintes de l'appareil sont actives. - Quand vous allumez cet appareil, les enceintes de cet appareil s'activent automatiquement. - Quand cet appareil est en mode veille, le passage des enceintes du téléviseur aux enceintes de cet appareil dans le menu du téléviseur a pour effet d'allumer l'appareil automatiquement et de sélectionner "AUX/TV" comme source. - Les enceintes du téléviseur sont automatiquement désactivées. - Vous pouvez contrôler le réglage du volume en utilisant le bouton Volume ou Mute de la télécommande du téléviseur. (Le niveau du volume s'affiche sur l'afficheur de l'unité principale.) - Pour annuler la désactivation, vous pouvez aussi utiliser la télécommande de l'appareil ( 4). - Si vous éteignez cet appareil, les enceintes du téléviseur s'activeront automatiquement.

Les enceintes du téléviseur sont actives.

• Le volume de cet appareil est réglé sur "0".
• Cette fonction ne fonctionne que lorsque "DVD/CD" ou "AUX/TV" est sélectionné comme source sur cet appareil.
• La sortie audio est en audio 2 canaux.

Quand on commute entre les enceintes de l'appareil et les enceintes du téléviseur, l'écran du téléviseur pourrait être vide pendant quelques secondes.

Vieralink commandez uniquement avec la télécommande du téléviseur (pour "hdavicontrol 2 ou plus")

Voulez commandes du téléviseur. Quand vous utilisez la commande du téléviseur, reportez-vous à l'illustration ci-dessous pour les fonctions des différents boutons.

1 Sélectionnez le menu des opérations de cet appareil en utilisant les paramètres du menu du téléviseur.

(Pour plus de détails, voir le mode d'emploi de votre téléviseur.)

Le menu START s'affiche.

ex. DVD-V

Accès à la

lecture/au menu

• Le menu START peut aussi être affiché en utilisant un bouton de la télécommande du téléviseur (ex. [OPTION]).
• Quand "DVD/CD" est sélectionné comme source, cela ne fonctionne qu'en mode arrêt.

2. Sélectionnez les éléments souhaités dans le menu START (⇒ 9).

Quand le panneau de contrôle à l'écran apparait ex. [DVD-V] (quand "Lecture du disque" est sélectionné depuis le menu START.)

Utilisez la télécommande pour la lecture avec les commandes indiquées.

• Le panneau de contrôle à l'écran peut aussi être affiché en utilisant un bouton de la télécommande du téléviseur (ex. [OPTION]).
• Cela fonctionne uniquement dans les modes lecture "DVD/CD" et reprise.

Si le téléviseur a commuté automatiquement en mode d'entrée HDMI pour cet appareil (⇒ gauche, commutation entrée automatique)

Le téléviseur commute automatiquement en mode syntoniseur TV quand : - vous appuyez sur le bouton [EXIT] sur la télécommande du téléviseur. - vous appuyez sur le bouton [EXIT] ou [RETURN] sur la télécommande du téléviseur pour quitter le menu START. Cela ne fonctionne pas en mode lecture ou reprise quand "DVD/CD" est sélectionné comme source.

Remarque

• Selon le menu, les opérations de certains boutons pourraient ne pas être possibles depuis la télécommande du téléviseur.
• Vous ne pouvez pas saisir de nombres avec les boutons numérotés sur la télécommande du téléviseur ([0] à [9]). Utilisez la télécommande de cet appareil pour sélectionner la liste de lecture, etc.

Lire à partir du PORT musical

Le PORT MUSICAL vous permet de vous connecter et d'écouter de la musique à partir d'un dispositif musical exter (ex., un lecteur MP3) sur votre système de cinéma maison.

Préparation

• Pour éviter toute distorsion du son, veillez à désactiver la fonction égaliseur de votre dispositif externe.
• Réduisez le volume de l'unité principale et du dispositif musical externe.

1 Connectez le dispositif musical externe dans le MUSIC port⑥.

Type de prise: mini-prise stéreo Ø3,5 mm

2 Appuyez sur [EXT-IN]⑥ pour sélectionner "MUSIC p

Réglez le volume sur le dispositif musical externe à un niveau d'écoute normal, puis réglez le volume de l'unité principale.

2 Appuyez sur [▲,▼]⑨ pour sélectionner le menu, puis appuyez sur [ok]⑨.

Affichez le réglage en cours des éléments ci-dessous

Élément Paramètre

• Pour revenir à l'écran précédent, appuyez sur [RETURN]②.

5 Appuyez sur [SETUP] ① pour quitter.

• Les paramétrages restent intacts même si vous commutez l'appareil en voir.
• Les éléments soulignés sont les paramétrages d'usine dans les menus suivants.

Menu DISQUE

Choisissez la langue de l'audio.

SUEDOIS

HOLLANDAIS

POLONAIS

ORIGINAL*1

AUTRES - 2

Choisissez la langue des sous-titres.

• AUTO*3

SUEDOIS

HOLLANDAIS

• POLONAIS

AUTRES - 2

Choisissez la langue des menus du disque.

SUEDOIS

HOLLANDAIS

POLONAIS

AUTRES - 2

1. La langue d'origine désignée sur le disque est sélectionnée. 2. Saisissez le code approprié à partir de la liste des codes langue (⇒ 4). 3. Si la langue sélectionnée pour "AUDIO" n'est pas disponible, les sous-titres apparaissent dans cette langue (s'ils sont disponibles sur le disque).

Paramétrez un niveau de valeur pour limiter la lecture des DVD-Viséo.

Valeurs de paramétrage (Quand le niveau 8 est sélectionné) - 0 BLOQUER TT: Pour empêcher la lecture de disques sans niveaux de valeur. 1a7 8 SANS LIMITE

Quand vous sélectionnez votre niveau de valeur, un écran de saisie d'un mot de passe s'affiche.

Suivez les instructions à l'écran.

N'oubliez pas votre mot de passe.

Un écran de messages s'affiche si un disque DVD-Video excédant le niveau de valeur est inséré dans l'appareil.

Suivez les instructions à l'écran.

MOT de PASSE

Modifiez le mot de passe pour "RESTRIC. CLASSE".

• REGLAGE

Pour modifier les valeurs (Quand le niveau 0 à 7 est sélectionné) - MODIFIER : Suivez les instructions à l'écran.

Menuvideo

Sélectionnez le paramétrage pour l'adapter à votre téléviseur.

16:9: Téléviseur écran large (16:9) - 4:3PAN&SCAN: Téléviseur de format normal (4:3) Les côtés de l'image grand écran sont coupées de façon à remplir l'écran (sauf si cela est interdit par le disque). 4:3LETTERBOX: Téléviseur de format normal (4:3) L'image grand écran est affichée en style letterbox.

Temporisation

En cas de connexion à un écran au plasma, réglez si vous remarquez que le son n'est pas synchronisé avec l'image.

• 0 ms/AUTO
• 20 ms
• 40 ms
• 60 ms
• 80 ms

100 ms

Quand vous utilisez VIERA Link "HDAVI Control" ou plus avec un téléviseur compatible "HDAVI Control 3 ou plus" ( 13), sélectionnez "0 ms/AUTO".

Le son et l'image seront automatiquement synchronisés.

Sélectionnez la sortie PAL 60 ou NTSC pour lire les disques NTSC ( 18, Systèmes vidéo).

• NTSC: En cas de connexion à un téléviseur NTSC. PAL60: En cas de connexion à un téléviseur PAL.

Mode IMAGE FIX

Spécifiez le type d'image affiché en pause.

• AUTO
• CHAMP: L'image n'est pas floue, mais la qualité d'image est inférieure.
• IMAGE: La qualité générale est élevée, mais l'image pourrait apparaitre floue.

SORTIE peritel

Sélectionnez le format de signal vidéo à sortir sur la prise SCART (AV). VIDEO • S-VIDEO - RVB 1: (Seulement en cas de connexion à un téléviseur compatible RVB) Si vous souhaitez visionner systématique l'image de l'appareil en signal RVB, sélectionnez ce mode. L'écran du téléviseur commute automatiquement pour afficher l'image de l'appareil quand l'appareil est allumé. - RVB 2: (Seulement en cas de connexion à un téléviseur compatible RVB) En mode synthoniseur TV, si le sélecteur est paramétré sur "DVD/CD", l'écran du téléviseur commute automatiquement pour afficher l'image de l'appareil uniquement pendant la lecture du disque (DVD-V DVD-VR VCD) ou quand on visionne le menu à l'écran d'un DVD/CD. L'image du téléviseur s'affiche quand le sélecteur est paramétré sur "AV". Avec les autres sélecteurs, l'image de l'appareil s'affiche.

AUDIO menu

Sélectionnez pour vous adapter au type d'équipement que vous avez connecté à la prise HDMI AV OUT.

Sélectionnez "BITSTREAM" quand l'équipement peut décoder le débit binaire (forme numérique des données 5.1 canaux). Sinon, sélectionnez "PCM".

(Si le débit binaire est sorti sur l'équipement sans décodage, des niveaux élevés de bruit peuvent être sortis et pourrait endommager vos enceintes et vous causer des lésions auditives.)

DOLBY Digital*

-BITSTREAM

-PCM

BITSTREAM

-PCM

• BITSTREAM

-PCM

• Quand l'audio est sorti sur la prise HDMI AV OUT et que l'équipement connecté ne prend pas en charge l'élément sélectionné, la sortie effective dépend des performances de l'équipement connecté.

GAMME dynamique

• OUI: Réglez la clarté même quand le volume est bas. Pratique pour visionner tard dans la nuit. (Fonctionne uniquement avec Dolby Digital) NON

REGL. Enceinte

Sélectionnez le temps de retard des enceintes.

Disponible uniquement lorsque le mode "Disp. 5.1 can." est sélectionné sous "Position enceintes" ( 8, Paramétrages)

Configuration facile) et que le son produit est en 5.1 canaux.

(Enceintes centrale et ambiophoniques uniquement)

Pour une écoute optimale avec le son 5.1 canaux, toutes les enceintes, sauf le caisson de basses, doivent être à la même distance de l'endroit où le spectateur est assis.

Si vous nevez placer les enceintes centrale ou ambiophoniques plus pres de l'endroit ou le spectateur est assis, reglez le temps de retard pour compenser la différence.

Position réelle de l'enceinte

Position idéale de l'enceinte

Distance d'écoute primaire

Dimensions approximatives de la pièce

Cercle correspondant à la distance d'écoute primaire constante. Si la distance a ou b est inférieure à c, trouvez la différence dans le tableau correspondant et modifiez le paramétrage conseillé.

a) Enceinte centrale		b) Enceinte ambiophonique
Différence (Environ)	Paramétrage	Différence (Environ)	Paramétrage
30 cm	1ms	150 cm	5ms
60 cm	2ms	300 cm	10ms
90 cm	3ms	450 cm	15ms
120 cm	4ms
150 cm	5ms

- REGLAGES:

RETARD C (Retard Centre):

Sélectionnez le temps de retard pour votre enceinte centrale.

• RETARD LS/RS (Retard Ambiophonique Gauche/Ambiophonique Droit):

Sélectionnez le temps de retard pour vos enceintes ambiophoniques.

• TONALITE D'ESSAI: REGLAGE

Utilisez le ton de test pour les réglages du niveau des enceintes

(⇒ 10, Régler le niveau de sortie des enceintes manuellement)

Menu affichage

Choisissez la langue pour les messages à l'écran.

Menu HDMI

• OUI: Lors de l'utilisation de la prise HDMI AV OUT pour la sortie vidéo. La résolution de la sortie vidéo sur la prise HDMI AV OUT est optimisée selon la capacité de l'équipement connecté (ex. téléviseur).
• NON: Quand vous n'utilissez pas la prise HDMI AV OUT pour la sortie video. La sortie video ne dépend pas de l'equipement connecté, mais de l'appareil.

SORTIE AUDIO

• OUI: Quand la sortie audio se fait sur la prise HDMI AV OUT. (Selon les capacités de l'équipement connecté, la sortie audio pourrait différer des paramétrages audio de l'unité principale.)
• NON: Quand la sortie audio ne se fait pas sur la prise HDMI AV OUT. (L'audio est sorti en utilisant les paramétrages de l'unité principale.)

PLAGE RVB

Cela fonctionne uniquement quand "ESPACE COULEUR" dans le Menu 4 (HDMI) est paramétré sur RVB ( 13).

STANDARD - AMELIORER: Quand les images en noir et blanc ne sont pas distinctes.

Arrêt simultané

Sélectionnez le lien d'extinction souhaité de cet appareil pour le fonctionnement de VIERA Link (⇒ 14). (Cela fonctionne selon les paramétrages de l'équipement compatible VIERA Link "HDAVI Control" connecté.)

VIDEO/AUDIO: Quand on éteint le téléviseur, cet appareil s'éteint automatiquement. VIDEO: Quand on éteint le téléviseur, cet appareil s'éteint sauf en présence des conditions suivantes:

• lecture audio (CD, MP3, WMA)

mode radio

INSSCRIPTION DivX

Affichez le code d'enregistrement de l'appareil.

AFFICHER CODE

Vous avez besoin de ce code d'enregistrement pour acheter et dire des contenus DivX Video-on-Demand (VOD).

Temps JPEG

Paramétrez la vitesse du diaporama.

Préreglé en usine: 3 SEC.

• 1 SEC. à 15 SEC. (en passages de 1 unité)
• 15 SEC. à 60 SEC. (en passages de 5 unités)
• 60 SEC. à 180 SEC. (en passages de 30 unités)

VAR. Luminosite

Modifiez la luminosité de l'afficheur et de l'indicateur de l'appareil.

CLAIR - ATTENUE: L'affichage devient moins lumineux. - AUTO: L'affichage est souvent, mais il s'éclaircit quand vous effectuez certaines opérations.

CONFIG. FACILE

Sélectionnez pour lire uniquement au format DVD-VR ou DONNEES.

DVD-VR: Pour enregistrer les programmes vidéo sur des DVD-R/-RW. DONNEES: Pour lire les fichiers de données sur des DVD-R/-RW.

ATTENU. D'ecran

Cela sert à empêcher l'apparition de marques de brûlures sur l'écran du téléviseur.

• NON PATIENTEZ 5 MIN: En l'absence d'opération pendant 5 minutes, l'image devient grise. L'écran du téléviseur reprend quand vous effectuez certaines opérations. (Cela ne fonctionne pas pendant la lecture de VIDEOS.)

REGL. USINE

Cela ramène toutes les valeurs dans le menu MAIN aux paramétrages par défaut. - REINITIALISER

L'écran de saisie du mot de passe s'affiche si "RESTRIC. CLASSE" (⇒ 15) est paramétré. Veuillez saisir le même mot de passe, puis éteignez et rallumez l'appareil à nouveau.

A PROPOS des vidéos à la demande DIVX:

Vous devez activer leur produit certificé DivX®, afin qu'il puisse lire les fichiers de DivX video à la demande (VOD).

Vous n'avez pas besoin d'abord ou n'êtes pas obligé à l'achat de produits diviens et à l'achat de produits diviens. Vous n'avez pas besoin d'abord ou n'êtes pas obligé à l'achat de produits diviens et à l'achat de produits diviens, si vous essayez de dire les produits diviens DivX VOD non autorisés par ce produit, et si vous recevez le message suivant "ERREUR D'AUTORISATION". Pour en savoir plus, consultez le site www. divx. com/vod.

Affichez le code d'enregistrement de l'appareil

( 16, INSCRIPION) dans le menu AUTRES)

8 caractères alphanumériques

• Nous vous conseillons de noter ce code pour toute référence future.
• Àprouse une première lecture de contenus DivX VOD, un autre code d'enregistrement s'affiche sous "INSSCRIPTION (DIVX)". N'utilise pas ce code d'enregistrement pour l'achat de contenus DivX VOD. Si vous utilise ce code pour l'achat de contenus DivX VOD, puis que vous lisez ces contensur sur cet apparueil, vous ne pourrait plus direaucn contentu acheté en utilisant le code précédent.

À propos des contenus divx ne pouvant être lus qu'un nombre prédéfini de fois

Ceratins contenus DivX VOD ne peuvent etre lus qu'un nombre prédéfini de fois. Quand vous lisez ces contenus, le nombre de lectures restantes s'affiche.

Vous ne pouvez pas lire ces contenus quand le nombre de lectures restantes est égal à zéro. ("LOCATION EXPIREE" s'affiche.)

Lors de la lecture de ces contenus

• Le nombre de lectures restantes est réduit de un si vous appuyez sur [O]① ou [SETUP]⑪. Vous appuyez sur [STOP]⑤.
• vous appuyez sur ▶,▶ SKIP ou ▶,▶ SEARCH etc. et parvenez à un autre contenu. La fonction de reprise ( 10, Arrêt: [ STOP][5]) ne fonctionne pas.

Afficher le texte des sous-titres divx

Vous pouvez afficher le texte des sous-titres enregistrés sur le disque vidéo DivX sur cet appareil.

Selon les méthodes utilisées pour créer le fichier, les instructions suivantes pourraient ne pas fonctionner, ou les sous-titres pourraient ne pas s'afficher correctement.

1 Pendant la lecture, sélectionnez "SOUS-TITRES" dans le Menu 1 (⇒ 12). 2 Appuyez sur [, ] pour sélectionner "TEXTE ACTIVE" et appuyez sur [OK] ⑨. - Les fichiers vidéo DivX qui n'affichent pas "TEXTE ACTIVE" ne contiennent pas de sous-titres. Les sous-titres ne peuvent pas être affichés. - Si les sous-titres ne s'affichent pas correctement, modifiez les paramétrages de langue (⇒ ci-dessous).

Paramétrages de la langue des sous-titres

[Uniquement quand “LANGUE” dans le menu AFFICHAGE est paramétré sur “ENGLISH” ( 16).]

1 Pendant la lecture, appuyez sur SETUP. 2 Appuyez sur [, ]^() pour sélectionner "DISC" et appuyez sur [OK] 3 Appuyez sur [▲,▼]⑨ pour Sélectionner "SUBTITLE TEXT" et appuyez sur [OK]⑨. 4 Appuyez sur [, ] 9 pour sélectionner "LATIN1", "LATIN2" (paramétrage d'usine), "CYRILLIC" ou "TURKISH" et appuyez sur [OK] 9. Pour quitter l'écran, appuyez sur [SETUP] ①.

Types de texte de sous-titres pouvant être affiché

Le texte de sous-titres satisfaisant les conditions suivantes peut être affiché sur cet appareil.

• Format du fichier: MicroDVD, SubRip, ou TMPlayer
• Extension du fichier: “.SRT”, “.srt”, “.SUB”, “.sub”, “.TXT” ou “.txt”
• Nom du fichier: Pas plus de 44 caractères, extension du fichier non comprise
• Le fichier video DivX et le fichier texte sous-titre sont à l'intérieur du même dossier, et les noms de fichier sont les mêmes sauf les extensions.
• S'il y a plus d'un fichier texte sous-titres dans le même dossier, ils sont affichés dans l'ordre de priorité suivant : ".srt", ".sub", ".txt".

Remarque

• Si le nom de fichier du fichier DivX ne s'affiche pas correctement sur l'écran menu (le nom du fichier s'affiche comme “*”), ou que la taille du fichier excède 256 Ko, le texte des sous-titres pourrait ne pas s'afficher correctement.
• Le texte des sous-titres ne peut pas s'afficher pendant l'affichage du menu ou pendant des opérations telles que la recherche.

Fixer à un mur

Vous devez fixer toutes les enceintes (sauf le caisson de basses) à un mur.

• Le mur ou la colonne sur lequel les enceintes doivent être fixées doit être en mesure de supporter 10kg par vis. Consultez un professionnel du bâtiment qualifié si vous souhaitez fixer les enceintes à un mur. Une mauvaise fixation pourrait se traduire par des dommages pour le mur et les enceintes.

1 Vissez une vis (non fournie) dans le mur.

2 Placez l'enceinte de façon sûre sur la ou les vis avec les orifice(s).

Licences

Fabriqué sous licence de Dolby Laboratories.

Les termes Dolby et Pro Logic, ainsi que le sigle double D sont des marques commerciales de Dolby Laboratories.

Produit sous licence, brevet U.S. n°: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 et d'autres brevets U.S. et mondiaux accordés et en instance. DTS et DTS Digital Surround sont des marques déposées et le logo ainsi que le symbole DTS sont des marques commerciales de DTS, Inc. © 1996-2008 DTS, Inc. Tous droits réservés.

Brevets américains n° 6,836,549; 6,381,747; 7,050,698; 6,516,132; et 5,583,936.

Ce produit utilise une technologie de protection des droits d'auteur couverte par des brevets américain et d'autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision. Elle n'est destinée qu'à une utilisation domestique ou à d'autres visualisations limitées sauf autorisation contraire de Macrovision. L'analyse par rétrotechnique et le désossage sont interdits.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

HDAVI Control™ est une marque de commerce de Panasonic Corporation.

Windows Media et le logo Windows sont soit des marques de Microsoft Corporation, soit des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Cet appareil est protégé par certains droits de propriété intellectuelle de Microsoft Corporation et de tiers. L'utilisation ou la distribution de cette technologie à l'extérieur de cet appareil est interdite sans une licence de Microsoft ou d'une filiale Microsoft autorisée et des tiers.

Ce produit est commercialisé conformément à la licence MPEG-4 Patent Systems Portfolio License pour une utilisation personnelle et non commerciale par un consommateur, pour (i) coder du contenu vidéo conformément à la norme MPEG-4 Visual ("MPEG-4 Video") et/ou (ii) décoder du contenu vidéo MPEG-4 encodé par un consommateur dans le cadre d'une activité personnelle et non commerciale et/ou obtenir par le biais d'un fournisseur vidéo agréé par MPEG LA pour fournir du contenu vidéo MPEG-4. Aucune licence n'est octroyée ou n'implique une autre utilisation. Les informations complémentaires sur les utilisations promotionnelles, internes ou commerciales et sur la concession de licence sont disponibles auprès de MPEG LA, LLC. Voir http://www.mpegl.com.

Prend en charge la lecture DivX

DivX® est une marque déposée de DivX, Inc., utilisée sous licence. Plays DivX® video

Disques présents dans le commerce

Type de supports/logo	Remarques	Indiqué comme
DVD-Viséo	Disques vidéo et musique haute qualité	DVD-V
DVDVIDEO
DVDVIDEO
CD Vidéo	Disques musicaux contenant desVIDEOS Y compris SVCD (conformè à IEC62107)	VCD
COMPACT DISC DIGITAL VIDEO
COMPACT DISC SUPER VIDEO
CD	Disques musicaux	CD
COMPACT DISC DIGITAL AUDIO

Disques enregistrés

Type de supports/logo	Formats	Indiqué comme
DVD-R/RW	• Format DVD-Viséo	DVD-V
DVD R4.7	• Version 1.1 du format d'enregistrement DVD-Viséo	DVD-VR
	• Format MP3	MP3
	• Format JPEG	JPEG
	• Format DivX	DivX
	• MPEG4	MPEG4
DVD-R DL	• Format DVD-Viséo	DVD-V
DVD R DL	• Version 1.2 du format d'enregistrement DVD-Viséo	DVD-VR
	• Format DivX	DivX
+R/+RW/+R DL	• Format +VR (enregistrement viséo +R/+RW)	DVD-V
CD-R/RW	• Format MP3	MP3
	• Format JPEG	JPEG
	• Format DivX	DivX
	• MPEG4	MPEG4
	• WMA	WMA

• Avant la lecture, finalisez le disque sur le dispositif sur lequel il a été enregistré.
• Il pourrait ne pas être possible de lire les disques mentionnés ci-dessus dans certains cas, du fait du type de disque, des conditions d'enregistrement, de la méthode d'enregistrement ou de la façon dont les fichiers ont été créés (⇒ droite, Conseils pour la création de disques de données).

Note à proposer de l'utilisation de dualdisc

La face contenant l'audio numérique d'un DualDisc ne satisfait pas les spécifications techniques du format Compact Disc Digital Audio (CD-DA), la lecture pourrait donc ne pas être possible.

Disques ne pouvant pas être lus

Disques Blu-ray, HD DVD, AVCHD, DVD-RW version 1.0, DVD-Audio, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM et "Chaoji VCD" disponibles dans le commerce, y compris les CVD, DVCD et SVCD non conformes à IEC62107.

Systèmes vidéo

• Cet appareil peut lire PAL et NTSC, mais votre téléviseur doit disposer du système utilisé sur le disque.
• Les disques PAL ne peuvent pas être visionnés correctement sur un téléviseur NTSC.
• Cet apparéil peut convertir des signaux NTSC en PAL 60 pour le visionnage sur un télévisueur PAL (⇒ 15, "SORT. DISQ. NTSC" dans le menu VIDEO).

Précautions pour la manipulation des disques

• N’applique pas d’étiquettes ou d’autocollants sur les disques. Cela pourrait gondoler le disque et le rendre inutilisable.
• N'écrivez pas sur le côté étiquette avec un stylo à bille ou un autre instrument d'écriture. N'utilisez pas de sprays de nettoyage pour disques, de benzine, de diluant, de liquides contre l'électricité statique ou tout autre solvant.
• N'utilisez pas de protecteurs ou de couvertures inrayables. N'utilisez pas les disques suivants:
• Disques représentant des traces d'adhé
• Disques très gondolés ou fendillés.
• Disques ayant une forme irrégulière, tels que disques en forme de cœur.

Disque: CD-R/RW

• Taux de compression compatible : entre 48 kbps et 320 kbps
• Vous ne pouvez pas lire des fichiers WMA protégés contre la copie.

Disque: dvd-r/rw, cd-r/rw

• Cet appareil ne prend pas en charge les tags ID3.
• Fréquence d'échantillonnage et taux de compression:

DVD-R/RW: 11,02, 12, 22,05, 24 kHz (8 à 160 kbps), 44,1 et 48 kHz (32 à 320 kbps) - CD-R/RW: 8, 10,02, 12, 16, 22,05, 24 kHz (8 à 160 kbps), 32, 44,1 et 48 kHz (32 à 320 kbps)

Disque: dvd-r/rw, cd-r/rw

• Les fichiers JPEG pris sur un appareil photo numérique conforme au standard DCF (Design rule for Camera File system) Version 1.0 s'affichent.
• Les fichiers ayant été modifiés, édités ou sauvegardés avec un logiciel d'édition d'images pourraient ne pas s'afficher.
• Cet appareil ne peut pas afficher les images animées MOTION JPEG et autres formats de ce genre, les images fixes autres que JPEG (ex. TIFF), ou certaines images encodées d'audio.

Disque: dvd-r/rw, cd-r/rw

• La date d'enregistrement pourrait différer de la date effective.

Disque: dvd-r/rw, cd-r/rw

• Les fichiers DivX de plus de 2 Go ou n'ayant pas d'index pourraient ne pas être lus correctement sur cet appareil.
• Cet appareil prend en charge une résolution maximale de 720 × 480 (NTSC)/720×576 (PAL).
• Vous pouvez sélectionner jusqu'à 8 types d'audio et de sous-titres sur cet appareil.
• Il pourrait y avoir des différences dans l'ordre d'affichage sur l'écran menu et l'écran du PC.
• Cet appareil ne peut pas lire les fichiers enregistrés selon la méthode de l'écriture par paquets.

Dvd-r/rw

• Les disques doivent être au format UDF bridge (UDF 1.02/ISO9660).
• Cet appareil ne prend pas en charge les multi-sessions. Seule la session par défaut est lue.

Cd-r/rw

• Les disques doivent être conformes à ISO9660 niveau 1 ou 2 (sauf pour les formats étendus).
• Cet appareil prend en charge les multi-sessions, mais, s'il y a de nombreuses sessions, la lecture met plus de temps à démarrer. Gardez le nombre de sessions au minimum pour éviter cela.

Section amplificateur

Puissance de sortie RMS: Mode Dolby Digital

Canal avant 55 W par canal (5 Ω), 1 kHz, 10 % THD

Canal ambiophonie 55 W par canal (5 Ω), 1 kHz, 10 % THD

Canal central 55 W par canal (5 Ω), 1 kHz, 10 % THD

Canal caisson de basse 55 W par canal (5 Ω), 100 Hz, 10 % THD

Puissance totale mode RMS Dolby Digital 330 W

Mémoire préréglée FM 30 stations

Modulation de fréquence (FM)

Plage de fréquence 87,50 MHz à 108,00 MHz (pas de 50-kHz)

Prises d'antenne 75Ω (non balancé)

Sensibilité 100 mV, 6,8 kΩ

Prise Stéréo, Prise de 3,5 mm

Section DISQUE

Disques lus (8 cm ou 12 cm)

(1) DVD (DVD-Video, DivX*5,6)

(2) DVD-R (DVD-Video, DVD-VR, MP3 2.5, JPEG 4.5, MPEG4 5.7, DivX 5.6)

(3) DVD-R DL (DVD-Video, DVD-VR, DivX*5,6)

(4) DVD-RW (DVD-Video, DVD-VR, MP3 2,5, JPEG 4,5, MPEG4 5,7, DivX 5,6)

(5) +R / +RW (Vidéo)

(6) +R DL (Vidéo)

(7) CD, CD-R/RW (CD-DA, CD Video, SVCD, MP3, WMA, JPEG, MPEG, DivX)

^*1 Conforme à IEC62107

*2 MPEG-1 3 couches, MPEG-2 3 couches

*3 Windows Media Audio Ver.9.0 L3 Pas compatible avec Multiple Bit Rate (MBR)

*4 Fichiers Exif Ver 2.1 JPEG Baseline Résolution de l'image: entre 160 × 120 et 6144 × 4096 pixels (sous-échantillonnage est 4:0:0, 4:2:0, 4:2:2 ou 4:4:4). Les images très longues et étroites ne peuvent pas être affichées.

*5 Nombre total combiné maximum de contenus audio, photo et vidéo reconnaissables et de dossiers: 4000 contenus audio, photo et vidéo et 255 groupes. (À l'exclusion du dossier racine)

*6 Prend en charge la lecture DivX®.

*7 MPEG4 données enregistrées avec des appareils photo SD Panasonic ou des magnétoscopiques DVD

Conformes aux specifications SD VIDEO (standard ASF)/MPEG4 (Simple Profile) système vidéo/G.726 système audio

Tête de lecture

Longueur d'onde (DVD/CD) 650/790 nm

Puissance laser (DVD/CD) CLASSE 1M/CLASSE 1M

Sortie audio (Disque)

Nombre de canaux 5.1 canaux (FL, FR, C, SL, SR, SW)

SystèmeVIDEOSO	PAL625/50, PAL525/60, NTSC
Sortie vidéo composite
Niveau de sortie	1 Vp-p (75 Ω)
Prise	Prise Péritel (1 système)
Sortie S-VIDEOS
Niveau de sortie Y	1 Vp-p (75 Ω)
Niveau de sortie C	PAL; 0,3 Vp-p (75 Ω)NTSC; 0,286 Vp-p (75 Ω)
Prise	Prise Péritel (1 système)
Sortie vidéo RVB
Niveau de sortie R	0,7 Vp-p (75 Ω)
Niveau de sortie V	0,7 Vp-p (75 Ω)
Niveau de sortie B	0,7 Vp-p (75 Ω)
Prise	Prise Péritel (1 système)
Sortie HDMI AV
Prise	Connecteur type A 19 points
Commande HDAVI	Cet apparéil supporte la fonction“HDAVI Control 4”.

Section enceintes

Enceintes avant SB-HF70

Type 1 voie, 1 système enceinte (Réflexe basse) Enceinte(s) Impédance 5 Ω Plage entière 6,5 cm Type conique

Puissance d'entrée (IEC) 55 W*8(Max) Pression sonore de sortie 80 dB/W (1,0 m) Plage de fréquence 100 Hz à 25 kHz (-16 dB)

Dimensions (L×H×P) 80 mm×119 mm×68 mm Poids 0,32 kg

Type 1 voie, 1 système enceinte (Réflexion) Enceinte(s) Impédance 5Ω

Plage entière 6,5 cm Type conique Issuance d'entrée (IEC) 55 W*8 (Max) Pression sonore de sortie 80 dB/W (1,0 m)

Plage de fréquence 100 Hz à 25 kHz (-16 dB)

Dimensions (L×H×P) 80 mm×119 mm×68 mm Poids 0,32 kg

Enceinte centrale SB-HC70

Type 1 voie, 1 système enceinte (Réflexe basse) Enceinte(s) Impédance 5 Ω

Plage entière 6,5 cm Type conique

Puissance d'entrée (IEC) 55 W (Max) Pression sonore de sortie 80 dB/W (1,0 m)

Plage de fréquence 100 Hz à 25 kHz (-16 dB)

Dimensions (L×H×P) 80 mm × 119 mm × 68 mm Poids 0,39 kg

Caisson droit SB-HW70

Type 1 voie, 1 système enceinte (Réflexe basse) Enceinte(s) Impédance 5 Ω

Haut-parleur de graves 12 cm Type conique

Puissance d'entrée (IEC) 55 W (Max)

Pression sonore de sortie 79 dB/W (1,0 m) Plage de fréquence 35 Hz à 350 Hz (-16 dB)

Dimensions (L× H× P) 130 mm × 278 mm × 230 mm Poids 2,2 kg

Alimentation électrique CA 220 V à 240 V, 50 Hz Puissance absorbée Appareil principal 47 W

Dimensions (L× H× P) 360 mm × 58 mm × 239 mm Poids Appareil principal 2,0 kg

Plage de température de service 0°C à +40°C Plage d'humidité de service 35 % à 80 % RH (sans condensation)

Puissance absorbée en mode veille

environ 0.48 W

8 Valeur avec amplificateur équipé de filtre basse coupé

Remarque

1 Les caractéristiques peuvent faire l'objet de modifications sans préavis. Les poids et les dimensions sont approximatifs.

La distorsion harmonique totale est mesurée par un analyseur de spectre numérique.

Avant de demander l'intervention du service clients, procédez aux contrôles suivants. Si vous avez des doutes concernant certains des points à contrôler ou les solutions indiquées dans le guide suivant, ne cherchez pas à résoudre le problème par vous-même, consultez votre revendeur pour obtenir des instructions.

Pas d'alimentation.

Bien insérez le fil secteur CA. ( 7)

L'unité passe automatiquement en mode veille.

L'arrêt temporisé était en fonction et a atteint le temps paramétré. (⇒ 4)

L'afficheur est nombre.

Sélectionnez "CLAIR" sous "VAR. LUMINOSITE" dans le menu AUTRES. ( 16)

• Vous avez inséré un disque que l'appareil ne peut pas lire; insérez-en un qu'il peut lire. (⇒ 18)
• Vous avez inséré un disque vide.
• Vous avez inséré un disque qui n'a pas été finalisé.

• Vous n'avez pas inséré de disque; insérez-en un.
• Vous n'avez pas inséré le disque correctement; insérez-en un correctement. ( 10)

F61

Contrôlez et corrigez les connexions des câbles des enceintes. Si cela ne résout pas le problème, consultez le revendeur. ( 6)

F76

Il y a un problème d'alimentation électrique. Consultez le revendeur.

DVD U11

Le disque pourrait être sale. Nettoyez-le avec un chiffon.

Une opération incorrecte a été effectuée. Lisez le mode d'emploi puis répétez l'opération.

0 correspond à un nombre. - Des problèmes pourraient s'être produits. Les nombres suivant "H" et "F" dépendent de l'état de l'appareil. Éteignez puis rallumez l'appareil. En alternative, éteignez l'appareil, débranchez le fil d'alimentation CA, puis rebranchez-le. - Si les nombres de service ne disparaissent pas, notez le nombre de service et contactez un réparateur qualifié.

U70□ correspond à un nombre. (Le nombre effectif suivant "U70" dépend de l'état de l'unité principale.) - La connexion HDMI a un comportement inhabituel.

• L'appareil connecté n'est pas compatible HDMI.
• Veuillez utiliser des câbles HDMI portant le logo HDMI (tel qu'il figure sur la couverture).
• Le câble HDMI est trop long.
• Le câble HDMI est abimé.

Faites correspondre les modes sur l'unité principale et la télécommande. Selon le nombre affiché ("1" ou "2"), appuyez et maintenez enfoncé [OK] et le bouton numéroté correspondant ([1] ou [2]) pendant au moins 2 secondes. ( 4)

Aucune réponse quand on appuie sur les boutons.

• Cet appareil ne peut pas lire de disques autres que ceux énumérés dans le présent mode d'emploi. (⇒ 18)
• L'appareil pourrait ne pas fonctionner correctement du fait de la foudre, de l'électricité statique ou de certains facteurs externes. Eteignez puis rallumez l'appareil. En alternative, éteignez l'appareil, débranchez le fil d'alimentation CA, puis rebranchez-le.
• De la condensation s'est formée. Attendez 1 à 2 heures qu'elle s'évapore.

Aucune réponse quand on appuie sur les boutons de la télécommande.

Assurez-vous que les batteries sont correctement installées. ( 7) - Les batteries sont épuisées. Remplacez-les par des batteries neuves. ( 7) - Dirigez la télécommande vers le capteur de signal de la télécommande et effectuez une commande. ( 4)

D'autres produits répondent à la télécommande.

Modifiez le mode de fonctionnement de la télécommande. ( 4)

Pas d'image ou de son.

• Contrôlez la connexion vidéo ou des enceintes.
• Contrôlez le paramétrage d'alimentation ou d'entrée de l'équipement connecté et de l'unité principale. Assurez-vous que le disque contient un enregistrement.

Vouaveszoubliévoiremotdepassepourlesvaleurs

Ramenez tous les paramétrages aux valeurs d'usine.

À l'arrêt, "DVD/CD" étant la source, appuyez et maintenez enfoncé

[1]7 (Arrêt) sur l'unité principale et [≥10]③ sur la télécommande jusqu'à ce que "INITIALIZED" disparaisse du téléviseur. Eteignez puis rallumez l'appareil.

Tous les paramétrages reviennent aux valeurs par défaut.

(Cela ne fonctionne pas dans les modes programme et aléatoire, ou quand le menu de configuration ou le menu START est affiché.)

Certains caractères ne s'affichent pas correctement.

Les caractères autres que les lettres de l'alphabet romain et les chiffres arabes pourraient ne pas s'afficher correctement.

La fonction vieralink "HDAVI control" ne répond pas.

Selon la condition de cet appareil ou de l'équipement connecté, il pourrait être nécessaire de répéter la même opération pour la fonction puisse fonctionner correctement. ( 13)

Les paramétrages pour "FORMAT TELE" et "LANGUE" suivent automatiquement les informations provenant du téléviseur.

(⇒ 8, Paramétrages Configuration facile)

1. Lors de l'utilisation de VIERA Link "HDAVI Control" avec un téléviseur compatible "HDAVI Control 3 ou plus". 2. Lors de l'utilisation de VIERA Link "HDAVI Control" avec un téléviseur compatible "HDAVI Control 2 ou plus".

Il faut un certain temps pour que la lecture commence.

• La lecture pourrait mettre un certain temps à commencer quand un morceau MP3 contient des données image fixe. Même une fois que le morceau a commencé, les temps de lecture correct ne s'affiche pas. Cela n'est pas un dysfonctionnement.[MP3]
• Ceci est normal sur les vidéos DivX.

Un écran menu apparaît pendant le saut ou la recherche.

Cela est normal pour les CD Video.

Le menu de commande de la lecture n'apparaît pas.

VCD avec la commande de lecture

Appuyez deux fois sur [■ STOP]⑤ puis appuyez sur [▶ PLAY]⑤.

La lecture programme et aléatoire ne fonctionne pas. [dvd-v]

Ces fonctions ne fonctionnent pas avec certains DVD-Viséo.

La lecture ne démarre pas.

• Cet article pourrait ne pas dire les WMA et les MPEG4 contenant des données image fixe.
• Pour la lecture de contenus DivX VOD, reportez-vous au site où vous les avez achetés. (Example: www.divx.com/vod) DivX
• Si un disque contient des données CD-DA et d'autres formats, une lecture correcte pourrait ne pas être possible.

• Affichez les sous-titres. ("SOUS-TITRES" dans le Menu) (⇒ 12)
• Les sous-titres pourraient ne pas s'afficher selon le disque. [DivX]

Le point b est automatiquement paramétré.

La fin d'un élément devient point B quand elle est atteinte.

Il est impossible d'accéder au menu de configuration.

• Sélectionnez "DVD/CD" comme source. Annulez Programme et Lecture aléatoire. ( 11)

Le son est déformé.

• Il pourrait se produire du bruit pendant la lecture de WMA.
• Quand vous utilisez la sortie HDMI, l'audio pourrait ne pas sortir sur les autres prises.

Les effets ne fonctionnent pas.

Certaines effets audio ne fonctionnent pas ou ont moins d'effet avec certains disques.

Un sifflement se fait entendre pendant la lecture.

Un fil d'alimentation CA ou une lumière fluorescente sont à proximité de l'unité principale. Gardez les autres appareils et les câbles à l'écart de l'unité principale.

Aucun son.

• Il pourrait y avoir une courte pause dans le son quand vous modifiez la vitesse de lecture.
• L'audio pourrait ne pas être sorti selon la façon dont les fichiers ont été créés. [DivX]
• Le son pourrait ne pas être entendu quand plus de 4 appareils sont connectés avec des câbles HDMI. Réduisez le nombre d'appareils connectés.
• Quand vous utilisez la connexion HDMI, assurez-vous que "SORTIE AUDIO" dans le menu HDMI est paramétré sur "OUI". (⇒ 16)

Aucun son en provenance du téléviseur.

Contrôlez la connexion audio. Appuyez sur [EXT-IN]⑥ pour sélectionner la source correspondante. (⇒ 7, 9)

Aucun son en provenance des enceintes abiophoniques.

Assurez-vous que le mode "Disp. 5.1 can." est sélectionné dans la "Position enceintes" (⇒ 8, Paramétrages Configuration facile), puis appuyez sur SURROUND pour Sélectionner "MULTI-CH" (⇒ 9)

L'image sur le téléviseur ne s'affiche pas correctement ou disparaît.

• L'appareil et le téléviseur sont des standards vidéo différents. Utilisez un téléviseur multi-standards ou PAL.
• Le standard utilisé sur le disque ne correspond pas à votre téléviseur.
• Les disques PAL ne peuvent pas être visionnés correctement sur un télévisuer NTSC.

Cet appareil peut convertir des signaux NTSC en PAL 60 pour le visionnage sur un téléviseur PAL ("SORT. DISQ. NTSC" dans le menu VIDEO). (⇒ 15)

Assurez-vous que l'appareil est connecté directement au téléviseur, et qu'il n'est pas connecté à travers un magnétoscope. ( 7) - Les chargeurs de téléphone portable peuvent causer des perturbations. - Si vous utilisez une antenne TV interieure, passez à une antenne extérieure. - Le fil de l'antenne TV est trop près de l'appareil. Éloignez-le de l'appareil. - Modifiez "SELECTION SOURCE" dans le Menu 2. [DivX] (⇒ 13) - L'image suivante ne peut être vue quand plus de 4 appareils sont connectés avec des câbles HDMI. Réduisez le nombre d'appareils connectés. - Quand vous utilisez la prise HDMI AV OUT, assurez-vous qu'une sorte vidéo inacceptable avec le téléviseur connecté n'est pas sélectionnée. Appuyez et maintenez enfoncé [CANCEL]22 jusqu'à ce que l'image s'affiche correctement. (La sortie revient à "480p" ou "576p".) ( 13) - Les images vidéo converties dans une résolution 1920 × 1080 pourraient apparaître différentes des sources 1080p full-HD originales. Cela n'est pas un dysfonctionnement de l'appareil. - Quand le câble HDMI est connecté, il n'y a pas de sortie RVB sur la prise SCART (AV). Si la prise SCART (AV) est utilisée, enlevez le câble HDMI, puis allumez/éteignez à nouveau l'appareil.

L'image s'arrête. DivX

L'image pourrait s'arrêter si le fichier DivX est supérieur à 2 Go.

La taille de l'image ne correspond pas à l'écran.

• Modifiez "FORMAT TELE" dans le menu VIDEO. (⇒ 15)
• Utilisez le téléviseur pour modifier le format.
• Modifiez le paramétrage du zoom. ("ZOOM" dans le Menu 2) (⇒ 12)

Le menu ne s'affiche pas correctement.

Ramenez la valeur de zoom à "NORMAL". ("ZOOM" dans le Menu 2) (⇒ 12)

La fonction de zoom automatique ne fonctionne pas bien.

• Désactivez la fonction de zoom du téléviseur.
• La fonction de zoom pourrait ne pas bien fonctionner, notamment dans les scènes sombres, et elle pourrait ne pas fonctionner selon le type de disque.

Lors de la lecture de disques PAL, l'image est déformée.

Paramétrez "MODE DE TRANSFERT" dans le Menu 2 sur "AUTO". (⇒ 13)

Déconnectez le câble HDMI du téléviseur puis reconnectez-le à une prise HDMI différente.

Il y a des images fantômes quand la sortie HDMI ou progressive est activée.

Ce problème est causé par la méthode de montage ou le matériel utilisé sur DVD-Video, mais devrait être corrigé si vous utilisiez la sortie entrelacée. Quand vous utilisez la prise HDMI AV OUT, paramétrez "FORMAT VIDEO" dans le Menu 4 sur "480i" ou "576i". Sinon, désactivez la connexion HDMI AV OUT et utilisez d'autres connexions vidéo. ( 7,13)

On entend un son déformé ou du bruit.

• Réguez la position de l'antenne FM
• Utilise une antenne extérieure. ( 6)

Eteignez le téléviseur ou éloignez-le de l'appareil.

Le téléviseur affiche

Le fonctionnement est empêché par l'appareil ou le disque.

Seuls les disques DVD-Viséo comprenant ou ayant le même code régional que celui qui est indiqué au dos de cet appareil peuvent être lus. (→ Page de couverture)

ERREUR d'autorisation DivX

Vous essayez de dire un contenu DivX VOD ayant été acheté avec un code d'enregistrement différent. Vous ne pouvez pas dire ce contenu sur cet appareil. (⇒ 17)

Le contenu DivX VOD a un nombre de lectures restantes égal à zéro. Vous ne pouvez pas le dire. (⇒ 17)

Nettoyez l'appareil avec un chiffon doux et sec

• N'utilisez pas d'alcool, de diluant ou de bénzine pour nettoyer cet appareil.
• Avant d'utiliser un chiffon traité chimiquement, lisez soigneusement les instructions fournies avec le chiffon.

N'utilise pas de nettoyants pour objectifs disponibles dans le commerce car ils pourraient provoquer des dysfonctionnements. Le nettoyage de l'objectif n'est pas nécessaire en général bien que cela dépende des conditions d'utilisation.

Avant de déplacer l'appareil, assurez-vous que le plateau de disque est vide. Le non-respect de cette instruction risque d'endommager gravement le disque et l'appareil.

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service. Ne placez aucun objet lourd sur l'appareil.

Tension

N'utilise aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causer un incendie.

N'utilise aucune source d'alimentation CC. Vérifiez attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommagé. Il y a risque d'incendie ou de choc électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne placez certain objet lourd dessus.

Pour débrancher le cordon, saisissez-le fermement par sa fiche. Il y a risque de choc électrique si vous tirez sur le cordon d'alimentation lui-même.

Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de choc électrique.

Corps étrangers

Veillez à ne pas laisser tomber d'objets métalliques dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement.

Veillez à ne pas renverser de liquide dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement. Le cas échéant, débranchez immédiatement l'appareil de la prise secteur et contactez votre revendeur.

Ne vaporisez aucun insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent prendre feu s'ils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet appareil vous-même. En cas d'interruption du son, de non allumage des témoins, d'apparition de fumée ou de tout autre problème non mentionné dans ce mode d'emploi, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation/agréé. Il y a risque de choc électrique ou d'endommagement de l'appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsque vous prévoyez de ne pas l'utiliser pendant une période prolongée.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la règlementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de VOte détaillant ou de VOte fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
