Tipo di prodotto	Sistema DVD home cinema 5.1 canali
Marca	PANASONIC
Modello	SC-PT70
Dimensioni (L × H × P)	Apparecchio principale: 360 × 58 × 239 mm
Peso	Apparecchio principale: 2,0 kg
Alimentazione	CA 220-240 V, 50 Hz
Consumo elettrico	47 W (standby: 0,48 W)
Formati disco supportati	DVD-Video, DVD-R/RW, DVD-R DL, +R/+RW, CD, CD-R/RW, DivX, MP3, WMA, JPEG, MPEG4
Sintonizzatore radio	FM (87,50 - 108,00 MHz), 30 stazioni preselezionabili
Connettività	HDMI (con VIERA Link), SCART (Péritel), ingresso audio AUX/TV, presa MUSIC PORT (mini-jack 3,5 mm)
Potenza amplificatore	55 W per canale (5 Ω, 1 kHz, 10% DHT) – totale 330 W RMS
Diffusori forniti	2 × anteriori (SB-HF70), 1 × centrale (SB-HC70), 2 × surround (SB-HS70), 1 × subwoofer (SB-HW70)
Dimensioni diffusori anteriori	80 × 119 × 68 mm (ciascuno)
Peso diffusori anteriori	0,32 kg (ciascuno)
Dimensioni subwoofer	130 × 278 × 230 mm
Peso subwoofer	2,2 kg
Funzioni audio	Dolby Digital, DTS, Dolby Pro Logic II, modalità Surround (Standard, Multi-CH, Manuale), Whisper-mode Surround, equalizzatore, regolazione livello subwoofer
Funzioni video	Uscita HDMI fino a 1080p, conversione progressiva, zoom, modalità immagine (Cinema, Dinamica, Animazione)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non usare alcol, diluente o benzina
Sicurezza	Laser classe 1M; non aprire; assicurare una ventilazione adeguata; non esporre a umidità
Riparabilità	Affidare qualsiasi riparazione a personale qualificato; non tentare di riparare da soli
Accessori inclusi	Telecomando, pile, cavo di alimentazione, antenna FM, cavi diffusori, manuale d'uso

Domande frequenti - SC-PT70 PANASONIC

L'apparecchio non si accende, cosa fare?

Verificare che il cavo di alimentazione sia correttamente collegato a una presa di corrente. Se il problema persiste, scollegare l'apparecchio per alcuni minuti e ricollegarlo.

Nessun suono esce dai diffusori, perché?

Controllare i collegamenti dei diffusori sul retro dell'apparecchio: i cavi devono essere inseriti a fondo e rispettare la polarità (+/-). Assicurarsi inoltre che il volume non sia al minimo e che la modalità silenzio (MUTE) non sia attivata.

Il telecomando non funziona, come risolvere il problema?

Verificare che le pile siano installate correttamente (rispettando le polarità) e che non siano scariche. Puntare il telecomando verso il sensore anteriore dell'apparecchio, senza ostacoli, a meno di 7 metri.

Il disco non viene riconosciuto (messaggio 'NO DISC' o 'NO PLAY'), perché?

Inserire un disco compatibile (DVD-Video, CD, ecc.) con l'etichetta verso l'alto. Il disco deve essere finalizzato se registrato. Verificare che non sia graffiato o sporco.

L'immagine è distorta o non c'è immagine, cosa fare?

Controllare il collegamento video (HDMI o Péritel). Se si utilizza HDMI, premere a lungo [CANCEL] sul telecomando per reimpostare la risoluzione a 480p/576p. Assicurarsi che il televisore sia sulla modalità di ingresso corretta.

Il suono è distorto o c'è rumore di fondo, come rimediare?

Ridurre il volume. Allontanare l'apparecchio da fonti di interferenza (telefoni cellulari, lampade fluorescenti). Per la radio, regolare l'antenna FM o utilizzare un'antenna esterna.

Come programmare le stazioni FM?

Premere [RADIO], quindi tenere premuto [OK] per avviare la ricerca automatica. Le stazioni trovate verranno memorizzate sui canali disponibili. È possibile memorizzarle manualmente premendo [OK] e inserendo un numero di canale.

Come utilizzare la funzione VIERA Link?

Collegare l'apparecchio al televisore Panasonic tramite HDMI. Attivare VIERA Link nel menu HDMI (impostazione su SÌ). Sarà quindi possibile controllare l'apparecchio con il telecomando del televisore e usufruire di funzioni come la riproduzione con un solo tasto o lo spegnimento collegato.

Posso leggere file DivX o MP3 su questo apparecchio?

Sì, masterizzare i file su un CD-R/RW o DVD-R/RW nel formato appropriato (ISO 9660 per CD). Per DivX, il file deve avere estensione .divx o .avi ed essere codificato in DivX. Assicurarsi che il disco sia finalizzato.

Come pulire l'apparecchio?

Utilizzare un panno morbido e asciutto. Non usare mai solventi, alcol o prodotti chimici. Per il laser, non è necessaria alcuna pulizia in condizioni di utilizzo normale.

MANUALE UTENTE SC-PT70 PANASONIC

Istruzioni per l'uso

Sistema audio home theater DVD

Sistema del suono DVD Home Theater

La ringraziamo per l'acquisto di questo prodotto. Per ottenere prestazioni ottimali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.

Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni. Conservare questo manuale.

L'aspetto dell'unità mostrato nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.

VIDEO

DIGITALVIDEO

HIGH-DEFINITION MULTIMEDIA INTERFACE

Link

Anlage/Système/Sistema	SC-PT70
Hauptgerät/Appareil principal/Unità principale	SA-PT70
Frontloutsprecher/Enceintes avant/Diffusori anteriors	SB-HF70
Mittelloutsprecher/Enceinte centrale/Diffusore centrale	SB-HC70
Surround-Loutsprecher/Enceinte surround/Diffusori surround	SB-HS70
Subwoofer/Caisson de basse/Subwoofer	SB-HW70

Le operazioni descritte in queste istruzioni per l'uso si eseguono principalmente con il telecomando, ma si può usare l'unità principale se i comandi sono gli stessi.

Accessori

Controllare e identificare gli accessori in dotazione.

1 Telecomando (N2QAYB000456) 2 Batterie per telecomando 1 Antenna FM interna 5 Cavi dei diffusori 1 Cavo di alimentazione CA 1 Foglio di etichette per i cavi dei diffusori

(All'interno del prodotto)

Nota: I numeri cerchiati nel manuale di istruzioni (ad es. Premere [O]①.) corrispondono ai numeri cerchiati nella figura sopra.

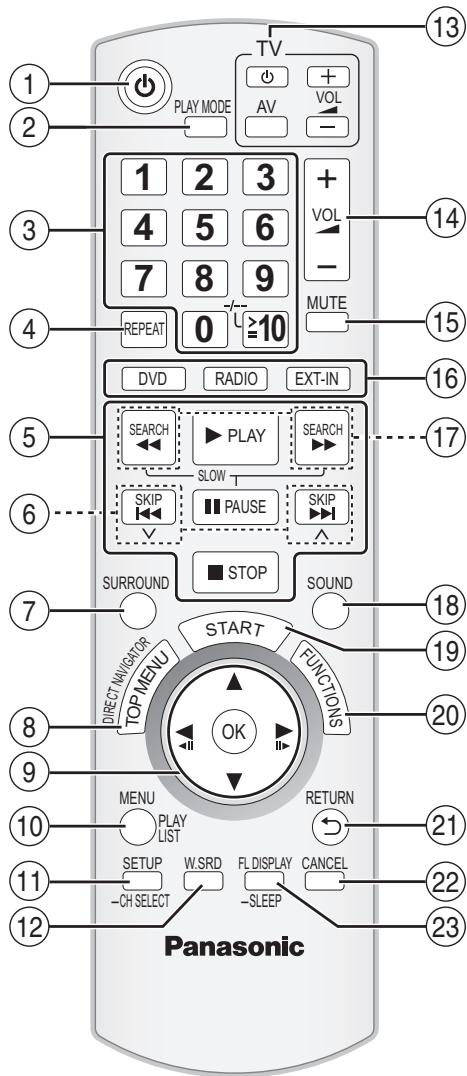

Telecomando

es. 123: [≥10]③ ⇒ [1] ⇒ [2] ⇒ [3] ⇒ [OK]⑨

AUDIO

es. 12: [≥10]③ ⇒ [1] ⇒ [2]

es. 123: [≥10]③ ⇒ [1] ⇒ [2] ⇒ [3] ⇒ [OK]⑨

① Accende/spegne e riaccende l'unità (⇒ 8) ② Seleziona la modalità di riproduzione (⇒ 11) ③ Seleziona i canali e i numeri dei titoli, ecc. / Immette i numeri (⇒ 8, 10) ④ Seleziona la modalità di ripetizione (⇒ 11) ⑤ Operazioni base per la riproduzione (⇒ 10) ⑥ Seleziona le stazioni radio preimpostate (⇒ 8) ⑦ Seleziona gli effetti sonori del surround (⇒ 9) ⑧ Visualizza il menu principale di un disco o la lista del programma (⇒ 10, 11) ⑨ Seleziona o conferma opzioni di menu / Frame per frame (⇒ 10) ⑩ Visualizza il menu o la playlist di un disco (⇒ 10, 12) ⑪ Visualizza il menu delle impostazioni o seleziona il canale del diffusore (⇒ 8, 10) ⑫ Accende/spegne Whisper-mode Surround (⇒ 10) ⑬ Operazioni sull'apparecchio TV: Puntare il telecomando verso l'apparecchio TV Panasonic e premere il pulsante. []: Accende/spegne l'apparecchio TV [AV]: Modifica la modalità di ingresso video dell'apparecchio TV [+, -]: Regola il volume dell'apparecchio TV Questa opzione potrebbe non funzionare correttamente con alcuni modelli. ⑭ Regola il volume dell'unità principale ⑮ Disattiva l'audio

• L'indicazione "MUTE" lampeggia sul display dell'unità principale quando la funzione è attiva.
• Per annullare, premere di nuovo il pulsante o regolare il volume.
• Il silenzio viene annullato quando si dispone l'unità in modalità di attesa.

⑯ Seleziona la sorgente

[DVD]: Seleziona il disco come sorgente (⇒ 8)

[RADIO]: Seleziona il sintonizzatore FM (⇒ 8)

[EXT-IN]: Seleziona la sorgente audio esterna (⇒ 9)

AV→AUX / TV→MUSIC P.

17 Seleziona le stazioni radio manualmente (⇒ 8) 18 Seleziona la modalità del suono (⇒ 9) 19 Visualizza il menu START (⇒ 9) 20 Visualizza il menu su schermo (⇒ 12)

② Torna alla schermata precedente (⇒ 10) 2 Annulla (⇒ 11) 23 Attiva le informazioni sul display dell'unità principale (⇒ 10)

Imposta il timer di spegnimento automatico. Tenere premuto [-SLEEP].

Quando sul display dell'unità principale è visualizzato il tempo, premere [—SLEEP] ripetutamente.

SLEEP 30 → SLEEP 60 → SLEEP 90 → SLEEP 120 → OFF (Annulla)

• Per confermare il tempo rimanente, tenere premuto ancora il pulsante.

Evitare interferenze con altri apparecchi Panasonic

Quando si utilizza l'unità con il telecomando in dotazione, potrebbero entrare in funzione altri apparecchi audio/video Panasonic.

È possibile utilizzare questa unità in modo diverso impostando la modalità operativa del telecomando su "REMOTE 2".

L'unità principale e il telecomando devono essere impostati nello stesso modo.

1 Premere [EXT-IN] ⑥ per selezionare "AUX/TV". 2 Tenere premuto [▶] sull'unità principale e [2] sul telecomando fino a quando il display dell'unità principale visualizza "REMOTE 2".

3 Tenere premuto [OK] e [2] sul telecomando per almeno 2 secondi. Per ripristinare la modalità "REMOTE 1", ripetere entrambi i passaggi sopra indicati sostituendo [2] con [1].

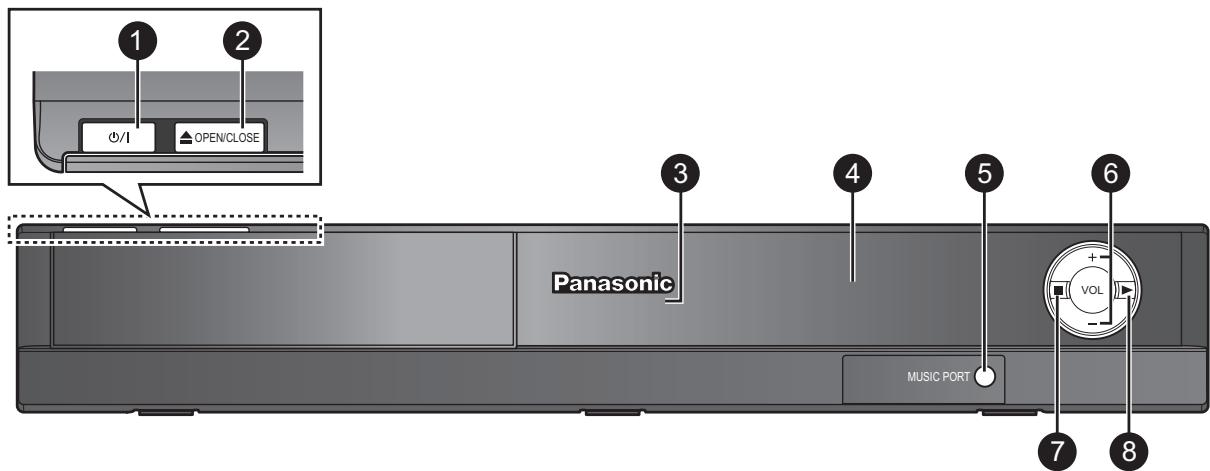

Unità principale

1 Interruttore di attesa/accensione (G/I) Premerlo per disporre l'apparecchio nel modo d'attesa o per accenderlo. Durante il modo d'attesa, l'apparecchio continua a consumare una piccola quantità di corrente. (⇒ 10) Apre o chiude il cassetto del disco (⇒ 10) 3 Sensore del segnale del telecomando 4 Display 5 Collegare dispositivo musicale esterno (⇒ 14) ⑥ Regola il volume dell'unità principale 7 Interrompe la riproduzione Riproduce dischi (⇒ 10)

Elenco codici lingue

Abkhazian:	6566	Danish:	6865	Italian:	7384	Norwegian:	7879	Swedish:	8386
Afar:	6565	Dutch:	7876	Japanese:	7465	Oriya:	7982	Tagalog:	8476
Afrikaans:	6570	English:	6978	Javanese:	7487	Pashto, Pushto:	8083	Tajik:	8471
Albanian:	8381	Esperanto:	6979	Kannada:	7578	Persian:	7065	Tamil:	8465
Ameharic:	6577	Estonian:	6984	Kashmiri:	7583	Polish:	8076	Tatar:	8484
Arabic:	6582	Faroese:	7079	Kazakh:	7575	Portuguese:	8084	Telugu:	8469
Armenian:	7289	Fiji:	7074	Kirghiz:	7589	Punjabi:	8065	Thai:	8472
Assamese:	6583	Finnish:	7073	Korean:	7579	Quechua:	8185	Tibetan:	6679
Aymara:	6589	French:	7082	Kurdish:	7585	Rhaeto-Romance:	8277	Tigrinya:	8473
Azerbaijan:	6590	Frisian:	7089	Laotian:	7679	Romanian:	8279	Tonga:	8479
Bashkir:	6665	Galician:	7176	Latin:	7665	Russian:	8285	Turkish:	8482
Basque:	6985	Georgian:	7565	Latvian, Lettish:	7686	Samoan:	8377	Turkmen:	8475
Bengali, Bangla:	6678	German:	6869	Lingala:	7678	Sanskrit:	8365	Twi:	8487
Bhutani:	6890	Greek:	6976	Lithuanian:	7684	Scots Gaelic:	7168	Ukrainian:	8575
Bihari:	6672	Greenlandic:	7576	Macedonian:	7775	Serbian:	8382	Urdu:	8582
Breton:	6682	Guarani:	7178	Malagasy:	7771	Serbo-Croatian:	8372	Uzbek:	8590
Bulgarian:	6671	Gujarati:	7185	Malay:	7783	Shona:	8378	Vietnamese:	8673
Burmese:	7789	Hausa:	7265	Malayalam:	7776	Sindhi:	8368	Volapuk:	8679
Byelorussian:	6669	Hebrew:	7387	Maltese:	7784	Singhalese:	8373	Welsh:	6789
Cambodian:	7577	Hindi:	7273	Maori:	7773	Slovak:	8375	Wolof:	8779
Catalan:	6765	Hungarian:	7285	Marathi:	7782	Slovenian:	8376	Xhosa:	8872
Chinese:	9072	Icelandic:	7383	Moldavian:	7779	Somali:	8379	Yiddish:	7473
Corsican:	6779	Indonesian:	7378	Mongolian:	7778	Spanish:	6983	Yoruba:	8979
Croatian:	7282	Interlingua:	7365	Nauru:	7865	Sundanese:	8385	Zulu:	9085
Czech:	6783	Irish:	7165	Nepali:	7869	Swahili:	8387

Preparativi

Accessori .2

Guida di riferimento ai comandi 4

Guida rapida

punto 1 Posizionamento. 6

punto 2 Collegamenti 6

Collegamenti dei diffusori 6

Collegamenti con antenna radio. 6

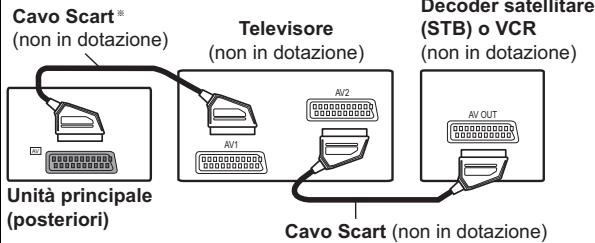

Collegamenti audio e video 7

punto 3 Collegamento al cavo di alimentazione CA. 7

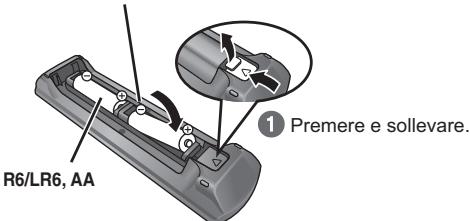

punto 4 Preparazione del telecomando. 7

punto 5 EASY SETUP (Impostazione semplice) 8

Impostare la radio 8

Preimpostare automaticamente le stazioni radio 8

Confermare i canali preimpostati 8

Sintonizzazione manuale 8

Selezione della sorgente per la riproduzione 9

Selezione della sorgente dal menu START 9

Selezione della sorgente dal telecomando 9

Provare gli effetti sonori da tutti i diffusori

Ascoltare gli effetti del suono surround 9

Selezione della modalità del suono 9

Surround in modalità whisper 10

Regolare manualmente il livello di uscita del diffusore 10

Regolare il bilanciamento dei diffusori anteriori 10

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER. L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI AL PRODOTTO,

• NON ESPORLO ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI ED EVITARE DI METTERVI SOPRA OGGETTI PIENI DI LIQUIDI, COME VASI.
• USARE SOLTANTO GLI ACCESSORI CONSIGLIATI.
• NON RIMUOVERE IL COPERCHIO (O RETRO); ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI, RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

Riproduzione dei dischi

Riproduzione di base 10

Altre modalità di riproduzione 11

Ripetizione della riproduzione 11

Riproduzione programmata e casuale 11

Uso dei menu di navigazione 11

Riproduzione dei dischi di dati 11

Riproduzione di dischi DVD-R/-RW (DVD-VR) 11

Uso dei menu sullo schermo 12

Altre operazioni

Uso della funzione VIERA Link "HDAVI Control™" 13 Riproduzione con un tocco 14 Cambio automatico di ingresso 14 Collegamento spegnimento 14 Controllo diffusore 14 VIERA Link Controllo con il solo telecomando dell'apparecchio TV (per "HDAVI Control 2 o versioni successive") 14

Riproduzione da PORTA MUSICA 14

Consultazione

Cambiare le impostazioni del lettore 15

Informazioni DivX 17

Visualizzazione del testo del sottotitolo DivX 17

Opzioni di installazione del diffusore 17

Licenze 17

Dischi utilizzabili 18

Caratteristiche tecniche 19

Guida alla risoluzione dei problemi 20

Manutenzione 21

Precauzioni per la sicurezza. . . . . Copertina posteriore

ATTENZIONE!

PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE. - NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI. - NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. DISFARSI DELLE PILERISPETTANDO L'AMBIENTE.

La presa di corrente deve trovarsi vicino all'apparecchio ed essere facilmente accessibile.

La spina del cavo di alimentazione deve rimanere sempre facilmente accessibile.

Per isolare completamente l'apparecchio dalla fonte di alimentazione principale, staccare la spina del cavo di alimentazione dalla presa di corrente.

Solo per l'Italia

Il produttore "Panasonic Corporation, 1-15 Matsuo-cho, Kadoma, Osaka 571-8504 Giappone" di questo numero SC-PT70, dichiara che esso è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

Punto 1 Posizionamento

Il posizionamento dei diffusori può influenzare i bassi e il campo sonoro. Seguire i punti indicati di seguito:

• Sistemare i diffusori su basi piane e solide.
• La sistemazione dei diffusori troppo vicini al pavimento, alle pareti e agli angoli può aumentare eccessivamente i bassi. Coprire le pareti e le finestre con tende spesse. Per l'attacco a parete opzionale, vedi pag. 17.

Nota

Per una ventilazione adeguata, tenere i diffusori ad almeno 10 mm dal sistema.

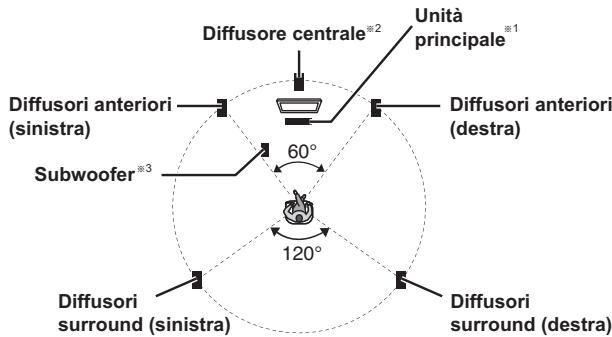

Esempio di installazione (Consigliato: Disposizione 5.1 can.)

Posizionare i diffusori anteriori, centrale e surround a circa la stessa distanza dalla posizione d'ascolto. Gli angoli nel diagramma sono approssimativi.

1 Posizionare lasciando almeno 5 cm di spazio su ogni lato per un'adeguata ventilazione. 2 Posizionare il diffusore su una rastrelliera o mensola. Le vibrazioni causate dal diffusore possono creare disturbi sulle immagini se lo si posiziona direttamente sopra l'apparecchio TV. *3 Posizionare l'unità a destra o sinistra dell'apparecchio TV, sul pavimento o su una mensola robusta in modo che non causi vibrazioni. Lasciare una distanza di circa 30 cm dall'apparecchio TV.

A seconda della stanza, l'utente può preferire l'uso dei soli diffusori anteriori e del subwoofer per risparmiare spazio (Disposizione 2.1 can.).

Note sull'uso dei diffusori

- Usare soltanto i diffusori in dotazione

L'uso di altri diffusori può danneggiare l'unità e avere effetti negativi sulla qualità del suono.

• Si possono danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suono ad alti livelli di volume per lunghi periodi di tempo.
• Ridurre il volume nei seguenti casi per evitare danni:
• Durante la riproduzione di un suono distorto.
• Quando c'è riverbero dei diffusori dovuto a un lettore, a disturbi della diffusione FM o a segnali continui emessi da un oscillatore, disco di test o strumento elettronico.
• Quando si regola la qualità del suono.
• Quando si accende o si spegne l'unità.

Se i colori visualizzati sull'apparecchio TV non sono normali Il diffusore centrale è progettato per essere utilizzato vicino all'apparecchio TV, ma alcune combinazioni di TV e configurazione possono disturbare le immagini.

Ove ciò dovesse verificarsi, spegnere l'apparecchio TV per circa 30 minuti.

La funzione di demagnetizzazione dell'apparecchio TV dovrebbe correggere il problema. Se il disturbo persiste, allontanare i diffusori dall'apparecchio TV.

Attenzione

• L'unità principale e i diffusori in dotazione devono essere usati soltanto come indicato in queste procedure di installazione. In caso contrario, si potrebbero danneggiare l'amplificatore e/o i diffusori creando pericoli di incendio. Rivolgersi a un tecnico qualificato se si è verificato un danno o se si nota un improvviso cambiamento delle prestazioni.
• Non cercare di fissare questi diffusori alle pareti usando metodi diversi da quelli descritti in questo manuale.

Attenzione

Non toccare l'area anteriore dei diffusori con il reticolo. Tenerli invece per i lati.

punto 2 | Collegamenti

Prima di effettuare il collegamento spegnere tutti gli apparecchi e leggere il relativo manuale di istruzioni.

Non collegare il cavo di alimentazione CA fino a quando non sono stati completati tutti gli altri collegamenti.

1 Collegamenti dei diffusori

Quando si posizionano i diffusori prestare attenzione al tipo di diffusore e al colore del connettore.

Unità principale (posteriori)

Collegare ai terminali dello stesso colore.

L'uso degli adesivi del cavo del diffusore è pratico quando si effettua il collegamento dei cavi.

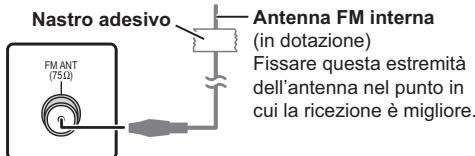

2 Collegamenti con antenna radio

Utilizzare un'antenna interna

Unità principale (posteriori)

Diffusori (posteriori)

Inserire bene il filo, facendo attenzione a non inserirlo oltre l'isolamento del filo.

+: Bianco :: Linea Blu

• Fare attenzione a non incrociare (cortocircuitare) o invertire la polarità dei fili dei diffusori; diversamente, è possibile che i diffusori vengano danneggiati.

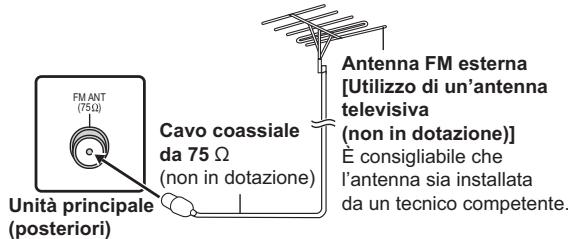

Utilizzare un'antenna esterna

Se la ricezione della radio è scarsa, utilizzare un'antenna esterna. - Scollegare l'antenna quando non si usa l'unità. - Non usare l'antenna esterna durante i temporali.

Altri collegamenti video

HDMI AV OUT

Questo collegamento fornisce la migliore qualità dell'immagine.

Collegare il cavo HDMI (non in dotazione) dal terminale HDMI AV OUT dell'unità principale al terminale HDMI AV IN della propria TV.

• Impostare "PRIORITA' VIDEO" su "ON" (⇒ 16, Menu HDMI).
• Impostare "FORMATO VIDEO" in Menu 4 (HDMI) (⇒ 13).

VIERA Link "HDAVI Control"

Se il proprio apparecchio TV Panasonic è compatibile con la Tecnologia VIERA Link, è possibile utilizzare il TV in sincronia con le operazioni del sistema home theater o viceversa (⇒ 13, Utilizzo della funzione VIERA Link "HDAVI ControlTM").

• Creare un collegamento audio aggiuntivo (→ destra) quando si utilizza la funzione VIERA Link "HDAVI Control".

Nota

Non è possibile utilizzare cavi non conformi HDMI. - Si consiglia l'uso di un cavo HDMI prodotto da Panasonic.

Codice prodotto consigliato: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), ecc. - Nel caso il TV abbia più di un terminale HDMI, vedere il manuale di istruzioni dell'apparecchio TV per stabilire su quale terminale effettuare il collegamento.

• Questo collegamento consente anche di riprodurre l'audio dell'apparecchio TV tramite il sistema home theater (⇒ 9 Selezionare la sorgente dal telecomando). Selezionare l'uscita audio appropriata (es. Monitor) sull'apparecchio TV.

Per migliorare la qualità delle immagini, è possibile modificare l'uscita del segnale video dal terminale SCART (AV) per adattarla al tipo di apparecchio TV che si sta utilizzando.

• Selezionare "S-VIDEO", "RGB 1" o "RGB 2" da "VIDEO OUT - SCART" in Menu VIDEO (⇒ 15).
• Quando sono collegati sia il cavo HDMI che il cavo SCART, non ci sarà uscita RGB dal terminale SCART (AV).
• Non create collegamenti video attraverso il VCR. Le immagini potrebbero non essere visualizzate correttamente a causa della protezione contro la copia.
• È richiesto un solo collegamento video. Scegliere uno dei collegamenti video sopra indicati a seconda del proprio apparecchio TV.

Altri collegamenti audio

AUX/TV

Questo collegamento consente di riprodurre l'audio dall'apparecchio TV, decoder satellitare (STB) o VCR tramite il proprio sistema home theater (⇒ 9, Selezionare la sorgente dal telecomando).

Collegare il cavo audio (non in dotazione) dal terminale AUX/TV dell'unità principale al terminale AUDIO OUT della propria TV.

Nota

Se vi sono più sorgenti sonore (come un lettore Blu-ray, registratore DVD, VCR, ecc.), collegarle agli ingressi disponibili nell'apparecchio TV e collegare l'uscita del TV al terminale AUX/TV dell'unità principale.

punto 3

Collegamento al cavo di alimentazione CA

Alla presa di rete Cavo di alimentazione CA (in dotazione)

Risparmio di corrente

L'unità principale consuma una piccola quantità di corrente anche nella modalità standby (circa 0,48 W). Per risparmiare energia quando non si intende usare l'unità per un lungo periodo di tempo, scollegare il cavo di alimentazione dalla presa di corrente domestica.

È necessario resettare alcune opzioni di memoria dopo aver ricollegato l'unità principale all'alimentazione.

Nota

Il cavo di alimentazione CA in dotazione è da utilizzarsi solo con l'unità principale.

Non usarlo per altri apparecchi. Inoltre non utilizzare cavi di altri dispositivi con l'unità principale.

punto 4 | Preparazione del telecomando

Pile

2 Inserire le pile in modo che i poli (+ e -) corrispondano alle indicazioni nel telecomando.

Riapplicare il coperchio.

ATTENZIONE

Pericolo di esplosione se la batteria viene sostituita erroneamente.

Sostituire solo con una batteria uguale o di tipo equivalente consigliata dal produttore.

Smaltire le batterie usate in base alle istruzioni del produttore.

• Utilizzare batterie alcaline o al manganese. Non riscaldare o esporre alle fiamme.
• Non lasciare la(e) batteria(e) nell'automobile esposta(e) alla diretta luce del sole per un lungo periodo di tempo, con le porte e i finestrini chiusi.

Non:

• mischiare pile vecchie e nuove.
• usare contemporaneamente pile di tipo diverso.
• smontare le pile o cortocircuitarle.
• cercare di ricaricare le pile alcaline o al manganese.
• usare pile con il rivestimento rovinato.

Il trattamento sbagliato delle pile può causare una perdita di elettrolito, che può a sua volta danneggiare seriamente il telecomando.

Togliere le pile quando il dispositivo non viene utilizzato per un periodo prolungato. Riporle in un luogo buio a temperatura ambiente.

Utilizzo

Puntare il telecomando verso il sensore del segnale (⇒ 4), facendo attenzione che non vi siano ostacoli, da una distanza massima di circa 7 m direttamente di fronte all'unità.

Punto 5 EASY SETUP (Impostazione semplice)

La schermata Easy setup assiste l'utente nel configurare le necessarie impostazioni.

Preparazione

Accendere l'apparecchio TV e selezionare la modalità di ingresso video appropriata (es. VIDEO 1, AV 1, HDMI, ecc.) perché corrisponda al collegamento con questa unità.

• Per cancellare la modalità di ingresso video dell'apparecchio TV, vedere il relativo manuale di istruzioni.
• Questo telecomando è in grado di eseguire alcune operazioni base sull'apparecchio TV (⇒ 4).

1 Premere [O] ① per accendere l'unità. - Quando viene visualizzata automaticamente la schermata Easy setup, saltare i punti 2 e 6. 2 Premere [DVD] ⑥ per selezionare "DVD/CD". 3 Premere [SETUP] ① per visualizzare il menu Setup.

4 Premere [△,▽] ⑨ per selezionare "OTHERS" e premere [OK] ⑨. 5 Premere [△,▽] per selezionare "EASY SETUP" e premere [OK]. 6 Premere [OK] ⑨ per selezionare "SET". 7 Premere [△,▽] ⑨ per selezionare "Yes" e premere [OK] ⑨.

Impostare la radio

Preimpostare automaticamente le stazioni radio

Si possono impostare fino a 30 stazioni.

Premere [RADIO] per selezionare "FM". 2 Premere [MENU] ⑩.

Ad ogni pressione del pulsante. LOWEST (impostazione di fabbrica)

Per avviare la preimpostazione automatica con la frequenza più bassa.

CURRENT:

Per avviare la preimpostazione automatica con la frequenza corrente.*

• Per cancellare la frequenza, vedere "Sintonizzazione manuale" (→ destra).

3 Premere e tenere premuto [OK]⑨.

Rilasciare il pulsante quando viene visualizzato "FM AUTO".

Il sintonizzatore inizia a preimpostare nei canali tutte le stazioni che è in grado di ricevere in ordine crescente.

• Quando le stazioni sono impostate viene visualizzata l'indicazione "SET OK" e la radio si sintonizza sull'ultima stazione preimpostata.
• Quando la preimpostazione automatica non va a buon fine viene visualizzata l'indicazione "ERROR". In tal caso, preselezionare manualmente i canali (⇒ destra).

Confermare i canali preimpostati

1 Premere [RADIO]⑥ per selezionare "FM". 2 Premere i pulsanti numerici per selezionare un canale.

• Per selezionare un numero a 2 cifre: 12: [≥10]③ ⇒ [1] ⇒ [2]

In alternativa, premere [∨,∧]⑥

• La sintonia FM viene mostrata anche sul display dell'apparecchio TV.

8 Seguire i messaggi e configurare le impostazioni con [Δ, ∇]⑨ e [OK]⑨ (⇒ in basso, Impostazioni Easy setup) 9 Premere [OK]⑨ per concludere la procedura Easy setup.

Impostazioni Easy setup

Lingua

Selezionare la lingua utilizzata sulle schermate del menu. - Formato TV Selezionare il formato idoneo per l'apparecchio TV. - Posiz. diffusori Selezionare la modalità "Dispo. 5.1 can." o la modalità "Dispo. 2.1 can." in base alla disposizione dei propri diffusori (⇒ 6, Posizionamento). - Contr. altoparl. Ascoltare l'uscita del diffusore per verificare i collegamenti dei diffusori. - Uscita altoparl. Eseguire l'impostazione del suono surround per l'uscita del diffusore. * Solo quando è selezionata la modalità "Dispo. 5.1 can." in "Posiz. diffusori" in alto.

Nota

• Se questa unità è collegata a un apparecchio TV compatibile con "HDAVI Control 3 o versioni successive" tramite il cavo HDMI, le informazioni sulla lingua dei menu e il FORMATO TV saranno richiamate tramite VIERA Link.
• Se questa unità è collegata a un apparecchio TV compatibile con "HDAVI Control 2" tramite il cavo HDMI, le informazioni sulla lingua dei menu saranno richiamate tramite VIERA Link.
• Le impostazioni della procedura Easy setup si possono modificare anche dalle impostazioni del lettore [es. lingua, formato TV (⇒ 15)].

Se vi sono troppi disturbi

Tenere premuto [PLAY MODE] ② per visualizzare "MONO".

Per annullare la modalità, premere e tenere premuto di nuovo il pulsante fino a quando viene visualizzata l'indicazione "AUTO ST".

• La modalità viene annullata anche quando si cambia la frequenza.

Sintonizzazione manuale

1 Premere [RADIO] ⑥ per selezionare "FM". 2 Premere [◀, ▶] per selezionare la frequenza.

• Per avviare la sintonizzazione automatica, tenere premuto [◀, ▶] fino a quando la frequenza inizia a scorrere. La sintonia si arresta quando viene trovata una stazione.

Preimpostazione manuale delle stazioni

Si possono impostare fino a 30 stazioni.

1 Mentre si ascolta la trasmissione radio, premere [OK]⑨. 2 Mentre la frequenza lampeggia sul display, premere i tasti numerici per selezionare un canale.

• Per selezionare un numero a 2 cifre, es. 12: [≥10]③ ⇒ [1] ⇒ [2]

In alternativa, premere [ , ]6, quindi premere [OK]9.

Una stazione memorizzata in precedenza viene sovrascritta quando un'altra stazione viene memorizzata sullo stesso canale preimpostato.

Selezionare la sorgente dal menu START

Utilizzando il menu START è possibile selezionare gli effetti sonori, la sorgente desiderata o l'accesso alla riproduzione/menu.

1 Premere [START] ⑲ per mostrare il menu START.

L'unità si accende automaticamente.

(Utilizzando VIERA Link "HDAVI Control" si accende anche la TV. Ciò avviene anche in modalità "DVD/CD" senza aver inserito alcun disco.)

es.

2 Premere [ , ]9 per selezionare un'opzione e premere [OK]⑨.

• Per uscire, premere [START]⑲

3 Premere [ , ]9 per configurare l'impostazione e premere [OK]9.

Quando è selezionato "Selezione ingresso"

È possibile selezionare la sorgente desiderata dal menu.

DVD/CD (⇒ 8) FM (⇒ 8) AV (⇒ destra), AUX/TV (⇒ destra), MUSIC PORT (⇒ 14)

Quando è selezionato "Suono"

È possibile selezionare le impostazioni per la qualità del suono (⇒ in basso, Equalizzatore).

Inserendo un disco, si ha inoltre accesso alla riproduzione o ai menu del menu START.

es. DVD-V

• Accesso alla riproduzione e ai menu

Quando viene visualizzato il pannello di controllo su schermo. [DVD-V] (quando dal menu START si seleziona "Riproduci disco")

È possibile far funzionare la riproduzione utilizzando i comandi indicati.

Selezionare la sorgente dal telecomando

Premere	Per selezionare
[DVD]16	DVD/CD
[RADIO]16	FM
[EXT-IN]16	Ad agli pressione del pulsante: AV: Per l'ingresso audio attraverso il terminale SCART (AV). AUX/TV: Per l'ingresso audio attraverso il terminale AUX/TV. MUSIC P.: Per l'ingresso audio attraverso il terminale PORTA MUSICA. (⇒ 14)

Nota

Confermare il collegamento audio al terminale SCART (AV) o AUX/TV sull'unità principale quando si selezionano le sorgenti corrispondenti (⇒ 7). Ridurre il volume dell'apparecchio TV al minimo e regolare il volume dell'unità principale.

Provare gli effetti sonori da tutti i diffusori

• I seguenti effetti sonori potrebbero non essere disponibili o non generare alcun effetto con alcune sorgenti sonore.
• Quando si usano questi effetti sonori con alcune sorgenti, si potrebbe verificare una riduzione della qualità del suono. Se ciò dovesse verificarsi, disattivare gli effetti sonori.

Ascoltare gli effetti del suono surround

Ad ogni pressione del pulsante:

Per la modalità "Dispo. 5.1 can."*

STANDARD:

Il suono viene emesso nel modo in cui è stato registrato/codificato.

L'uscita dei diffusori varia a seconda della sorgente.

MULTI-CH:

È possibile ascoltare il suono dei diffusori anteriori, e quello dei diffusori surround anche quando si riproduce il suono a 2 canali o un suono surround. MANUAL: (⇒ in basso)

Mentre è visualizzata l'indicazione "MANUAL", premere [4, 19] per selezionare le altre modalità surround.

Ogni volta che si preme [◀, ▶]

DOLBY PLII MOVIE

Idoneo per film, o per quelli registrati con Dolby Surround.

(eccetto DivX)

DOLBY PLII MUSIC

Aggiunge l'effetto a 5.1 canali alle sorgenti stereo. (eccetto DivX)

S.SRD

Con le sorgenti stereo è possibile ascoltare il suono di tutti i diffusori.

(L'uscita surround sarà monofonica.)

STEREO

Il suono sarà emesso solo dai diffusori anteriori e dal subwoofer per qualunque sorgente.

Modalità consigliate per godersi l'audio del TV o le sorgenti stereo da tutti i diffusori:

DOLBY PLII MOVIE

DOLBY PLII MUSIC

S.SRD

In presenza di un segnale in uscita dai diffusori surround, sul display dell'unità principale si accende "SRD".

Per la modalità "Dispo. 2.1 can."*

STANDARD:

Il suono viene emesso nel modo in cui è stato registrato/codificato.

L'uscita dei diffusori varia a seconda della sorgente.

STEREO:

È possibile riprodurre qualsiasi sorgente in formato stereo. L'effetto surround non è disponibile.

È possibile godere dell'effetto surround con qualunque sorgente audio.

Selezione della modalità del suono

1 Premere [SOUND] per selezionare una modalità audio.

Ad ogni pressione del pulsante:

EQ: Equalizzatore

SUBW LVL: Livello del subwoofer

C.FOCUS: Center Focus [Solo quando è selezionata la modalità "Dispo. 5.1 can." in "Posiz. diffusori"

(⇒ 8, Impostazioni Easy setup).]

2 Mentre è visualizzata la modalità selezionata, premere [<, >] © per configurare le impostazioni.

Per i dettagli sulle impostazioni dei singoli effetti sonori vedere le note di seguito.

Equalizzatore

È possibile selezionare le impostazioni per la qualità del suono. Ogni volta che si preme [<, >] ©:

HEAVY: Aggiunge vigore alla musica rock.

CLEAR: Rende più chiari i suoni più alti.

SOFT: Per la musica di sottofondo.

FLAT: Annulla (non vengono aggiunti effetti).

Livello del subwoofer

È possibile regolare i toni bassi. L'unità seleziona automaticamente l'impostazione più idonea a seconda del tipo di sorgente sonora.

SUBW1 ↔ SUBW2 ↔ SUBW3 ↔ SUBW4

• L'impostazione così configurata viene mantenuta e richiamata ogni volta che si riproduce lo stesso tipo di sorgente.

Surround in modalità whisper

Eccetto DivX

È possibile potenziare l'effetto surround per il suono a 5.1 canali a basso volume. (Comodo per la visione nelle ore tarde.)

Premere [W.SRD]⑫.

Ad ogni pressione del pulsante:

WHISPER-MODE SRD ON ↔ WHISPER-MODE SRD OFF

Regolare manualmente il livello di uscita del diffusore

[Solo quando è selezionata la modalità "Dispo. 5.1 can." in

"Posiz. diffusori" (⇒ 8, Impostazioni Easy setup).

Preparazione - Per visualizzare l'immagine, accendere l'apparecchio TV e selezionare la modalità di ingresso video appropriata. - Premere [+, -VOL] per regolare il volume al livello di ascolto normale. - Selezionare "VERIFICA TONO" da "IMP. ALTOPARLAN." nel menu AUDIO (⇒ 16).

1 Premere [OK] ⑨ per accedere alla modalità della tonalità di prova.

es.

La verifica tono viene emessa su ogni canale nel seguente ordine: SINISTRA, CENTRO, DESTRA, SURROUND DESTRO, SURROUND SIN.

Riproduzione di base

Preparazione

Per visualizzare l'immagine, accendere l'apparecchio TV e selezionare la modalità di ingresso video (es. VIDEO 1, AV 1, HDMI, ecc.) che corrisponda al collegamento con questa unità.

1 Premere [G/I]• o [G]1 per accendere l'unità. 2 Premere [DVD] ⑥ per selezionare "DVD/CD". 3 Premere [△ OPEN/CLOSE] per aprire il cassetto del disco. 4 Caricare il disco.

• Caricare i dischi a doppio strato in modo che l'etichetta del dato che si vuole riprodurre sia rivolta verso l'alto.

Etichetta rivolta verso l'alto

5 Premere [▷]6 o [PLAY] ⑤ per avviare la riproduzione.

• Premere [+, -VOL] per regolare il volume.

Nota

• I DISCHI CONTINUANO A GIRARE MENTRE VENGONO VISUALIZZATI I MENU. Per una maggiore durata del motorino di questa unità e dello schermo TV, premere [■ STOP]⑤ una volta completate le operazioni con i menu. È possibile che il numero totale dei titoli non venga visualizzato correttamente su dischi +R/+RW.
• INFORMAZIONI SUI VIDEO DIVX:

DivX® è un formato video digitale creato da DivX, Inc. Questo è un dispositivo DivX Certified ufficiale che è in grado di riprodurre i video DivX.

Comandi base

Riproduzione con un tocco (solo telecomando): [▶ PLAY]⑤ (durante la modalità di attesa)

L'unità principale si accende automaticamente e avvia la riproduzione del disco nel cassetto.

Stop: [STOP]⑤

La posizione viene memorizzata perché sullo schermo è visualizzato "STOP CONTIN."

• Premere [▶ PLAY]⑤ per continuare la riproduzione.
• Premere nuovamente [■ STOP]⑤ per cancellare la posizione.

2 Premere [OK] ⑨ e quindi [Δ , ]9 per regolare il livello del diffusore per ogni diffusore. (CENTRO, SURROUND DESTRO, SURROUND SIN)

Da -6 dB a +6 dB (Impostazione di fabbrica: 0 dB)

Per uscire alla schermata, premere [SETUP]①.

Per regolare il livello dei diffusori durante la riproduzione

[Funzione solo se in "Posiz. diffusori" è stato selezionata la modalità "Dispo. 5.1 can." (⇒ 8, Impostazioni Easy setup) e la riproduzione corrisponde a tale configurazione.]

1 Tenere premuto [-CH SELECT] ① per selezionare il diffusore.

Mentre è visualizzato il canale del diffusore, premere [—CH SELECT]⑪.

• È possibile regolare SW (Subwoofer) solo se il disco comprende un canale subwoofer.
• "S" viene visualizzato sul display dell'unità principale quando è selezionato "S.SRD" (⇒ 9, Ascoltare gli effetti del suono surround). In questo caso, si regolano contemporaneamente i livelli di entrambi i diffusori surround tramite [▲, ∇]⑨.

S: Da -6 dB a +6 dB

2 Premere [▲]⑨ (aumento) o [∇]⑨ (riduzione) per regolare il livello di ciascun diffusore.

C, RS, LS, SW: Da -6 dB a +6 dB

(L, R: È regolabile soltanto il bilanciamento.) (⇒ in basso)

Regolare il bilanciamento dei diffusori anteriori

1 Premere e tenere premuto [—CH SELECT]⑪ per selezionare "L" o "R". 2 Mentre "L" o "R" è selezionato, premere [▲, ∇]⑨.

Pausa: [I PAUSE]⑤

• Premere ▶ PLAY per riavviare la riproduzione.

Salta: [▲, SKIP]⑤

Cerca: [◀, ▶] (durante la riproduzione)

Fino a 5 passi. - Premere [▶ PLAY]⑤ per avviare la riproduzione normale. Moviola: [◀, ▶]⑤ (durante la pausa) VCD Moviola: Soltanto nella direzione in avanti. MPEG4 DivX Moviola: Non funziona.

Fermo immagine: [▲■, ■■] (durante la pausa) DVD-VR DVD-V VCD DVD-VR VCD Solo nella direzione in avanti.

Selezione dell'opzione sullo schermo: [▲, ▼, △, ▲, OK]⑨

[▲,▼,◁,▷]⑨: Selezionare

[OK]⑨: Conferma

Immettere il numero: Pulsanti numerici DVD-VR DVD-V VCD CD es. Per selezionare 12: [≥10]③ ⇒ [1] ⇒ [2] VCD con controllo della lettura Premere [■ STOP]⑤ per annullare la funzione PBC, quando si premono i pulsanti numerici.

DVD-V Visualizza il menu principale di un disco: [TOP MENU]⑧

DVD-V Visualizza il menu di un disco: [MENU]⑩

Ritorno alla schermata precedente: [RETURN]②

VCD (con controllo della lettura) Visualizza il menu di un disco: [RETURN]②

Display dell'unità principale: [FL DISPLAY]②③

DVD-VR DVD-V WMA MP3 MPEG4 DivX

Visualizzazione del tempo ↔ Visualizzazione delle informazioni (es. DVD-VR Numero del programma)

JPEG

SLIDE ↔ Numero dei contenuti

Ripetizione della riproduzione

Questa funzione è operativa solo quando è visualizzato il tempo di riproduzione trascorso. Funziona anche con tutti i contenuti JPEG.

Durante la riproduzione, premere [REPEAT] ④ per selezionare un elemento da ripetere.

es. DVD-V

Per annullare, selezionare "OFF".

Le opzioni visualizzate sono diverse a seconda del tipo di disco e della modalità di riproduzione.

Riproduzione programmata e casuale

Preparazione

Durante la fase di arresto, premere [PLAY MODE] ② per selezionare la modalità di riproduzione.

Le schermate della riproduzione programmata e casuale vengono visualizzate in sequenza.

Programmata Casuale Uscire da schermate di riproduzione programmata e casuale

• DVD-VR Selezionare "DATI" in "DVD-VR/DATI" ( ⇒ 16, Menu ALTRI) per riprodurre contenuti WMA, MP3, JPEG, MPEG4 o DivX.
• Se viene visualizzata la schermata "MENU PLAYBACK", selezionare "AUDIO/IMMAGINI" o "VIDEO" (⇒ destra, Uso del MENU PLAYBACK), quando si procede con l'operazione sulla schermata.
• In caso di disco con contenuti sia WMA/MP3 che JPEG, selezionare i contenuti musicali o le immagini. WMA/MP3: Selezionare "PROGR. MUSICALE" o "MUSICA CASUALE". JPEG: Selezionare "PROGR. IMMAGINE" o "IMMAGINE CASUALE".
• DVD-V La lettura di alcune opzioni non è possibile anche se sono state programmate.

Riproduzione programmata (fino a 30 opzioni)

1 Premere [▲, ▼]⑨ per selezionare un'opzione e premere [OK]⑨.

es. DVD-V

Ripetere questo passo per programmare altre opzioni. - Per tornare al menu precedente, premere [RETURN]②.

2 Premere [▶ PLAY]⑤ per avviare la riproduzione.

Per selezionare tutte le opzioni

Premere [▲, ▼] per selezionare "TUTTO" e premere [OK]⑨.

Per cancellare il programma selezionato

1 Premere [▶]⑨ e quindi [▲, ▼]⑨ per selezionare il programma. 2 Premere [CANCEL]②.

Per cancellare l'intero programma

Premere più volte [▶]⑨ per selezionare "CANC. TUTTO" e quindi premere [OK]⑨.

L'intero programma viene cancellato anche quando si apre il cassetto del disco, si spegne l'unità o si seleziona un'altra sorgente.

Lettura casuale

1 (Solo quando il disco ha gruppi o più titoli.)

Premere [▲, ▼]⑨ per selezionare un gruppo o un titolo e premere [OK]⑨.

es. DVD-V

• "" significa selezionato. Per deselezionare, premere nuovamente [OK]⑨.

2 Premere [▶ PLAY]⑤ per avviare la riproduzione.

Riproduzione dei dischi di dati

WMA MP3 JPEG MPEG4 DivX

DVD-VR Selezionare "DATI" in "DVD-VR/DATI" (⇒ 16, Menu ALTRI) per riprodurre contenuti WMA, MP3, JPEG, MPEG4 o DivX.

La schermata "MENU PLAYBACK" viene visualizzata quando il disco contiene sia video (MPEG4/DivX) che altri formati (WMA/MP3/JPEG).

Premere [▲,▼]⑨ per selezionare "AUDIO/IMMAGINI" o "VIDEO" e premere [OK]⑨.

• Per avviare la riproduzione, premere [▶ PLAY]⑤.
• Per selezionare un'opzione da riprodurre, vedere "Riproduzione dall'opzione selezionata" (⇒ in basso).

Riproduzione dall'opzione selezionata

Mentre è visualizzata la schermata "DISCO DATI" è possibile selezionare la riproduzione iniziando dall'opzione desiderata.

es.

Gruppo (Cartella):

Contenuto (File):

WMA/MP3

MPEG4/DivX

• Per visualizzare/uscire alla schermata, premere [MENU]⑩.

Premere [▲,▼] 9 per selezionare un'opzione e premere [OK] 9.

• Premere [◀,▶] per saltare avanti pagina per pagina.
• Per tornare su di 1 livello rispetto alla cartella corrente, premere [RETURN]②. Massimo: 28 caratteri per un nome di file/cartella.

La riproduzione viene avviata dal contenuto selezionato.

JPEG: selezionare l'immagine dal menu delle miniature

1. Mentre è visualizzata l'immagine, premere [TOP MENU]® per migliorare il menu delle anteprime.

es.

Numero gruppo, nome grado e contenuto

2. Premere [▲,▼,◀,▶] per selezionare un'immagine e premere [OK] ⑨.

• Premere [▶▶|SKIP] (5) per saltare avanti pagina per categoria.

Per andare all'alto gruppo

1. Premere [▲] 9 per selezionare il nome del gruppo. 2. Premere [A, B] ⑨ per selezionare il gruppo e premere [OK] ⑨.

Riproduzione di dischi DVD-R/-RW (DVD-VR) DVD-VR

• I titoli vengono visualizzati solo se sono registrati sul disco.
• Non è possibile modificare programmi, playlist e titoli del disco.

Riproduzione dei programmi

1 Durante la fase di arresto, premere [DIRECT NAVIGATOR]⑧.

es.

• Per uscire alla schermata, premere [DIRECT NAVIGATOR]⑧.

2 Premere [A, V]⑨ per selezionare il programma e premere [OK]⑨.

• Premere [▲, ▲]⑨ per saltare avanti pagina per pagina.

Riproduzione di una playlist

Questa funzione è operativa solo quando il disco contiene una playlist.

1 Durante la fase di arresto, premere [PLAY LIST]⑩. es.

• Per uscire alla schermata, premere [PLAY LIST]10. 2 Premere [▲,▼]⑨ per selezionare la playlist e premere [OK]⑨.
• Premere [▲, ▲]⑨ per saltare avanti pagina per pagina.

Uso dei menu sullo schermo

1 Premere [FUNCTIONS] per visualizzare il menu su schermo. Ad ogni pressione del pulsante:

Menu 1 (Disco/Riproduzione)

Menu 2 (Video)

Menu 3 (Audio)

Menu 4 (HDMI)

Esci

es. Menu 1 (Disco/Riproduzione)

DVD-V

Opzione corrente

Nome opzione

2 Premere [Δ, ∇, ◀, ▶] per selezionare un'opzione e premere [OK].

es. Menu 1 (Disco/Riproduzione)

DVD-V

Impostazione corrente

3 Premere [A, V] per configurare le impostazioni e premere [OK]. 4 Premere [RETURN] per uscire.

Le opzioni visualizzate sono diverse a seconda del tipo di disco.

Menu 1 (Disco/Riproduzione)

Per cominciare da un'opzione specifica

• VCD Questa funzione non è attiva quando si utilizza il controllo della riproduzione. es. DVD-V: T2 C5

Per selezionare i numeri per il disco di dati es. 123: [≥10]③ ⇒ [1] ⇒ [2] ⇒ [3] ⇒ [OK]⑨

DVD-V DivX (con colonne sonore multiple) Per selezionare una colonna sonora audio

DVD-VR VCD

Per selezionare "S", "D", "S+D" o "SD DVD-V (Disco karaoke)

Per selezionare "ON" o "OFF" per le voci

Per selezionare "OFF", "V1", "V2" o "V1+V2" per le selezioni vocali Le operazioni effettive dipendono dal disco. Leggere le istruzioni del disco per i dettagli.

Tipo di segnale

LPCM/PPCM/D/D/TDS/MP3/MPEG: Tipo di segnale kHz (Frequenza di campionamento)/bit/ch (Numero di canali)

es. 3/2 1ch

.1: Effetto di bassa frequenza (non visualizzato se non c'è il segnale) 0: No surround 1: Surround monofonico 2: Surround stereofonico (sinistro/destro)

1: Centrale 2: Anteriore sinistro+Anteriore destro 3: Anteriore sinistro+Anteriore destro+Centrale

• DivX: se si cambia l'audio su un disco video DivX, è necessario un intervallo di tempo prolungato prima che abbia inizio la coproduzione.

VELOCITÀ DI RIPRODUZIONE

DVD-VR DVD-V

Per cancellare la velocità di riproduzione

• da "×0.6" a "×1.4" (in passi da 0,1 unità)
• Premere [▶ PLAY]⑤ per tornare alla riproduzione normale.
• Dopo aver cambiato la velocità

Dolby Pro Logic II non ha effetto. - L'uscita audio passa a stereo a 2 canali. - La frequenza di campionamento di 96 kHz viene convertita a 48 kHz. - A seconda della registrazione del disco, questa funzione potrebbe non funzionare.

MODALITÀ DI RIPETIZIONE

(⇒ 11, Ripetizione della riproduzione)

Ripeti A-B (Per ripetere una sezione specifica)

Eccetto JPEG, MPEG4, DivX, DVD-VR (parte di immagine fissa), VCD (SVCD)

Premere [OK] sui punti iniziale e finale.

Selezionare "OFF" per annullare.

SOTTOTITOLI

DVD-V DivX (con sottotitoli multipli) VCD (solo SVCD) Per selezionare la lingua dei sottotitoli

• Sui dischi +R/+RW, al di là dei sottotitoli non visualizzati potrebbe essere visualizzato il numero del sottotitolo.

DVD-VR (con informazioni on/off del sottotitolo)

Per selezionare "ON" o "OFF"

• A seconda del disco questa funzione potrebbe non funzionare.

DivX (Visualizzazione del testo del sottotitolo DivX)

ANGOLO

DVD-V (con angoli multipli)

Per selezionare un'angolazione video

VISUALIZZ. DATA

JPEG Per selezionare "ON" o "OFF" per la visualizzazione della data dell'immagine

ROTAZIONE

JPEG Per ruotare un'immagine (durante la pausa)

Menu 2 (Video)

MOD. IMMAGINE

NORMALE

CINEMA1:

CINEMA2: Rende più nitide le immagini e migliora i dettagli nelle scene scure.

DINAMICO: Aumenta il contrasto per creare immagini più forti.

ANIMAZIONE: Ideale per l'animazione.

ZOOM

Per selezionare le dimensioni dello zoom

NORMALE, AUTO (DVD-VR DVD-V VCD), ×2, ×4

JPEG: durante la pausa

MOD. TRASFERIM.

Se è stata scelta l'opzione "480p"/"576p"/"720p"/"1080p" (progressivo), "1080i" (interlacciato) ["FORMATO VIDEO" in Menu 4 (HDMI)], selezionare il metodo di conversione per l'uscita progressiva adatto al tipo di materiale in riproduzione.

• L'impostazione viene ripristinata su "AUTO" o "AUTO1" quando si apre il cassetto del disco, si spegne l'unità o si seleziona un'altra sorgente.

Quando si riproducono dischi PAL

AUTO: Rileva automaticamente i contenuti film e video e li converte in modo appropriato.

VIDEO: Selezionare quando si sta utilizzando "AUTO", e il contenuto appare distorto.

FILM: selezionare questa opzione se i bordi del contenuto del film appaiono dentellati o disordinati quando è selezionato "AUTO".

Tuttavia, se il contenuto video è distorto come illustrato nell'immagine a destra, selezionare "AUTO".

Quando si riproducono dischi NTSC

AUTO1: rileva automaticamente i contenuti film e video e li converte in modo appropriato.

AUTO2: in aggiunta ad "AUTO1", rileva automaticamente i contenuti film con diverse velocità di quadro e li converte in modo appropriato.

VIDEO: selezionare se il contenuto video appare distorto quando si sta utilizzando "AUTO1" o "AUTO2".

SELEZ. SORGENTE DivX

Quando si seleziona "AUTO", il metodo di costruzione dei contenuti DivX viene riconosciuto automaticamente e inviato in uscita. Se l'immagine è distorta, selezionare "INTERLACCIATO" o "PROGRESSIVO" a seconda del metodo di costruzione utilizzato quando i contenuti sono stati registrati su disco.

AUTO, INTERLACCIATO, PROGRESSIVO

Menu 3 (Audio)

DIALOGUE ENHANCER

Per rendere più facile l'ascolto dei dialoghi nei film

DVD-V (Dolby Digital, DTS, 3 o più canali, con i dialoghi registrati sul canale centrale)

DivX (Dolby Digital, 3 o più canali, con i dialoghi registrati sul canale centrale)

OFF, ON

Menu 4 (HDMI)

HDMI

STATO HDMI

Per visualizzare le informazioni HDMI

es.

HDMI - INFORMAZIONE
1	STATO COLLEGATO COLLEGATO
2	AUDIO STREAM PCM
3	CANALE MAX 2ch
4	FORMATO VIDEO 720p
5	SPAZIO COLORE YCbCr 4:4:4

1 Stato della connessione Visualizza il tipo di segnale in uscita. Quando l'opzione "OFF" è selezionata in "USCITA AUDIO" (⇒ 16, Menu HDMI), sarà visualizzata l'indicazione "---". 3 Visualizza il numero di canali audio. 4 (→ destra, FORMAT VIDEO) 5 (→ destra, SPAZIO COLORE)

HD ENHANCER

Questa funzione è attiva quando il collegamento HDMI viene utilizzato con l'opzione "PRIORITÀ VIDEO" (⇒ 16, Menu HDMI) impostata su "ON".

Per rendere più nitida la qualità dell'immagine a "720p", "1080i" e "1080p" OFF, da 1 (più debole) a 3 (più forte)

FORMATO VIDEO

Questa funzione è attiva quando il collegamento HDMI viene utilizzato con l'opzione "PRIORITÀ VIDEO" (⇒ 16, Menu HDMI) impostata su "ON".

Per selezionare la qualità dell'immagine adatta al proprio apparecchio TV

(Le registrazioni video saranno convertite e inviate in uscita come video ad alta definizione.)

• 480p/576p/720p/1080p (progressivo)
• 480i/576i/1080i (interlacciato)
• Se l'immagine è distorta, tenere premuto [CANCEL] fino a quando l'immagine viene visualizzata correttamente. (L'uscita tornerà all'impostazione "480p"/576p.). I numeri visualizzati cambiano a seconda del disco riprodotto. Viene visualizzato uno dei numeri sopra indicati.

SPAZIO COLORE

Questa funzione è attiva quando il collegamento HDMI viene utilizzato con l'opzione "PRIORITÀ VIDEO" (→ 16, Menu HDMI) impostata su "ON".

Per selezionare il colore dell'immagine adatto al proprio apparecchio TV

YCbCr 4:2:2

YCbCr 4:4:4

RGB

• Se l'impostazione sopra indicata non è compatibile con il proprio apparecchio TV, non sarà visualizzata.

Utilizzo della funzione VIERA Link "HDAVI Control™"

VIERA Link "HDAVI Control"

VIERA Link "HDAVI Control" è una funzione pratica che offre operazioni collegate tra questa unità e un apparecchio TV Panasonic (VIERA) gestite tramite "HDAVI Control". È possibile utilizzare questa funzione collegando l'apparecchio con un cavo HDMI. Consultare le istruzioni d'uso dei dispositivi collegati per i dettagli sul funzionamento.

• VIERA Link "HDAVI Control", basato sulle funzioni di controllo fornite da HDMI, standard industriale noto anche con il nome di HDMI CEC (Consumer Electronics Control), è una funzione unica che abbiamo sviluppato e integrato al prodotto. In quanto tale, il suo funzionamento con dispositivi realizzati da altri produttori HDMI CEC non può essere garantito.
• Questa unità supporta la funzione "HDAVI Control 4". "HDAVI Control 4" è lo standard più recente (al Dicembre, 2008) per gli apparecchi compatibili con il HDAVI Control Panasonic. Questo standard è compatibile con i dispositivi HDAVI convenzionali Panasonic.
• Si prega di consultare i singoli manuali per i dispositivi realizzati da altri produttori che supportano la funzione VIERA Link.

L'apparecchio TV con funzione "HDAVI Control 2 o versioni successive" consente di eseguire la seguente operazione: VIERA Link Controllo con il solo telecomando dell'apparecchio TV (per "HDAVI Control 2 o versioni successive") (⇒ 14).

Preparazione

• Verificare che il collegamento HDMI sia stato effettuato (⇒ 7).
• Verificare il collegamento audio al terminale AUX/TV (→ 7). "AUX/TV" verrà utilizzata come impostazione audio TV per VIERA Link "HDAVI Control".
• Impostare "VIERA Link" su "ON" (⇒ 16, Menu HDMI).
• Per completare e attivare il collegamento correttamente, accendere tutti i dispositivi VIERA Link "HDAVI Control" compatibili e impostare l'apparecchio TV sulla modalità di ingresso HDMI corrispondente a questa unità.

Verificare nuovamente i punti sopra indicati quando si modifica il collegamento o le impostazioni.

Sincronizzazione automatica

(Disponibile quando si utilizza la funzione VIERA Link "HDAVI Control" con un apparecchio TV compatibile con "HDAVI Control 3 o versioni successive")

Questa funzione fornisce automaticamente un'uscita audio e video sincronizzata. (La funzione è attiva solo quando la sorgente è "DVD/CD" o "AUX/TV".)

• Quando la sorgente è "DVD/CD", impostare "RITARDO TEMP." nel menu VIDEO su "0 ms/AUTO" (⇒ 15).

Riproduzione con un tocco

È possibile accendere questa unità e l'apparecchio TV e avviare la riproduzione semplicemente premendo un pulsante.

(Solo telecomando)

Durante la modalità di attesa, premere [▶ PLAY]⑤ per avviare la riproduzione del disco.

I diffusori dell'unità saranno attivati automaticamente (⇒ in basso).

Nota

È possibile che la riproduzione non sia visualizzata immediatamente sull'apparecchio TV. Se la riproduzione ha una parte mancante, premere [←]⑤ o [←]⑤ per tornare indietro al punto in cui era iniziata la riproduzione.

Cambio automatico di ingresso

• Quando si imposta l'ingresso TV sulla modalità sintonizzatore TV, questa unità si predispone automaticamente su "AUX/TV".
• Quando l'unità è in modalità "DVD/CD", l'apparecchio TV si predispone automaticamente nella modalità di ingresso a questa unità.
• Quando la riproduzione si arresta (DVD-V VCD) o quando si spegne questa unità, l'apparecchio TV torna automaticamente alla modalità sintonizzatore TV.
• Quando si seleziona "AUX/TV" da "Selezione ingresso" nel menu START (⇒ 9), l'apparecchio TV passa automaticamente alla modalità sintonizzatore TV.

Collegamento spegnimento

Quando si spegne l'apparecchio TV, questa unità si predispone automaticamente in modalità di attesa.

Per continuare la riproduzione audio anche quando l'apparecchio TV è spento, selezionare "VIDEO" (⇒ 16, "SPEGNIM. LINK" nel menu HDMI).

Nota

• Quando si preme [O]①, si spegne solo questa unità. Gli altri apparecchi compatibili con la tecnologia VIERA Link "HDAVI Control" rimangono accesi.
• Se è collegata a un apparecchio TV compatibile con "HDAVI Control 4" con l'impostazione "Standby Intelligente" attivata sul TV, l'unità principale si predispone automaticamente in standby nei seguenti casi: es.,
• quando si cambia ingresso TV rispetto a quello al quale è collegata l'unità principale
• quando si cambia la scelta dei diffusori passando dal diffusore di questa unità ai diffusori dell'apparecchio TV

Per dettagli, vedere anche il Manuale di istruzioni dell'apparecchio TV.

Controllo diffusore

Utilizzando le impostazioni del menu TV è possibile selezionare se utilizzare come uscita audio i diffusori dell'unità o quelli dell'apparecchio TV. Per dettagli vedere il Manuale di istruzioni dell'apparecchio TV.

Home Cinema

I diffusori di questa unità sono attivi. - Quando si accende questa unità, vengono attivati automaticamente i diffusori dell'unità stessa. - Quando l'unità è in modalità di attesa, se utilizzando il menu TV si passa dai diffusori dell'apparecchio TV ai diffusori di questa unità, l'unità si accende automaticamente e seleziona la sorgente "AUX/TV". - Il volume dei diffusori dell'apparecchio viene azzerato automaticamente. - È possibile controllare l'impostazione del volume utilizzando il pulsante del volume o il pulsante mute sul telecomando dell'apparecchio TV. (Sul display dell'unità principale viene visualizzato il livello del volume.) - Per annullare il silenziamento, è possibile utilizzare anche il telecomando dell'unità (⇒ 4). - Se si spegne l'unità, vengono attivati automaticamente i diffusori dell'apparecchio TV.

TV

I diffusori dell'apparecchio TV sono attivi. - Il volume di questa unità è impostato su "0". - Questa funzione è operativa solo quando si seleziona "DVD/CD" o "AUX/TV" come sorgente su questa unità. L'uscita audio è audio a 2 canali.

VIERA Link Controllo con il solo telecomando dell'apparecchio TV (per "HDAVI Control 2 o versioni successive")

È possibile controllare i menu della riproduzione di questa unità con il telecomando dell'apparecchio TV. Quando si utilizza il telecomando del TV, vedere l'illustrazione in basso per i pulsanti operativi.

1 Selezionare il menu di questa unità utilizzando le impostazioni dei menu dell'apparecchio TV.

(Per dettagli vedere il Manuale di istruzioni dell'apparecchio TV.) Viene visualizzato il menu START.

es. DVD-V

• È possibile visualizzare il menu START anche utilizzando un pulsante sul telecomando dell'apparecchio TV (es. [OPTION]).
• Quando la sorgente selezionata è "DVD/CD", questa funzione è attiva solo durante la modalità di arresto.

2 Selezionare le opzioni desiderate dal menu START (⇒ 9)

Quando viene visualizzato il pannello di controllo su schermo es. [DVD-V] (quando si seleziona "Riproduci disco" dal menu START.)

È possibile far funzionare la riproduzione utilizzando i comandi indicati.

• È possibile visualizzare il pannello di controllo su schermo anche utilizzando un pulsante sul telecomando dell'apparecchio TV (es. [OPTION]).
• Ciò funziona solo durante le modalità di riproduzione "DVD/CD" e durante la modalità di ripristino.

Se il TV è automaticamente passato alla modalità di ingresso HDMI per questa unità (⇒ sinistro, Cambio automatico di ingresso)

L'apparecchio TV passerà automaticamente alla modalità sintonizzatore TV quando:

• si preme il pulsante [EXIT] sul telecomando dell'apparecchio TV.
• si preme il pulsante [EXIT] o [RETURN] sul telecomando dell'apparecchio TV per uscire dal menu START.

Questa funzione non è attiva in modalità di riproduzione o ripristino quando la sorgente selezionata è "DVD/CD".

Nota

• A seconda del menu, non è possibile eseguire alcune operazioni sui pulsanti per mezzo del telecomando dell'apparecchio TV.
• Non è possibile immettere numeri tramite i pulsanti numerici del telecomando dell'apparecchio TV (da [0] a [9]). Utilizzare il telecomando di questa unità per selezionare la playlist, ecc.

Riproduzione da PORTA MUSICA

PORTA MUSICA consente di collegarsi a un dispositivo musicale esterno (es. lettore MP3) e ascoltare i brani musicali in esso contenuti attraverso il proprio sistema home theater.

Preparazione

• Per evitare problemi di distorsione del suono, accertarsi che le eventuali funzioni di equalizzazione del dispositivo esterno siano disattivate.
• Diminuire il volume dell'unità principale e del dispositivo musicale esterno.

1 Collegare il dispositivo musicale esterno (non in dotazione) a MUSIC PORT⑤.

Tipo di spina: mini cavo da 3,5 mm stereo

2 Premere [EXT-IN]⑥ per selezionare "MUSIC P."

Diminuire il volume del dispositivo musicale esterno a un livello di ascolto normale, e regolare quindi il volume dell'unità principale.

1 Premere [SETUP] ① per visualizzare il menu Setup.

2 Premere [Δ, ∇] per selezionare il menu e premere [OK] ⑨.

Visualizzare l'impostazione corretta delle voci indicate di seguito.

• Per tornare alla schermata precedente, premere [RETURN]②.

3 Premere [Δ, ∇] per selezionare l'opzione e premere [OK] ⑨. 4 Premere [A, V]⑨ per configurare le impostazioni e premere [OK]⑨. 5 Premere [SETUP] ① per uscire.

• Le impostazioni rimangono memorizzate anche se si mette l'unità in attesa.
• Le opzioni sottolineate corrispondono alle impostazioni di fabbrica nei seguenti menu.

Menu DISCO

AUDIO

Selezionare la lingua dell'audio.

• INGLESE

FRANCESE

SPAGNOLO

• TEDESCO

ITALIANO

• SVEDESE

OLANDESE

POLACCO

ORIGINALE*1

• ALTRI - - - - *2

SOTTOTITOLI

Selezionare la lingua dei sottotitoli.

• AUTO 3 - INGLESE FRANCESE SPAGNOLO - TEDESCO ITALIANO - SVEDESE OLANDESE POLACCO ALTRI - - - - 2

MENU

Scegliere la lingua per i menu dei dischi.

INGLESE

FRANCESE

SPAGNOLO

• TEDESCO

ITALIANO

SVEDESE

OLANDESE

POLACCO

ALTRI- - - - *2

1 Viene selezionata la lingua originale assegnata sul disco. 2 Immettere il codice appropriato per la lista dei codici delle lingue (⇒ 4). *3 Se la lingua selezionata per "AUDIO" non è disponibile, i sottotitoli appaiono in quella lingua (se è disponibile sul disco).

ACCESSOR.

Impostare un livello di rating per limitare le riproduzioni di DVD-Video.

Impostazione del livello di accesso (Quando è selezionato il livello 8)

• 0 BLOC. TUTTO: Per impedire la lettura dei dischi sui livelli di accesso.

da1a7

• 8 NESSUN LIM.

Quando si imposta un livello di accesso, viene visualizzata una schermata per la password.

Seguire le istruzioni su schermo.

Non dimenticare la password.

Se si inserisce nell'unità un disco DVD-Video che supera i livelli di accesso viene visualizzato un messaggio su schermo.

Seguire le istruzioni su schermo.

password

Cambiare la password per "ACCESSO AUTOR."

• IMPOSTAZIONE

Per cancellare i livelli di accesso (Quando è selezionato un livello da 0 a 7) - CAMBIARE: Seguire le istruzioni su schermo.

Menu VIDEO

FORMATO TV

Scegliere l'impostazione idonea per l'apparecchio TV.

16:9: TV widescreen (16:9) - 4:3 PAN & SCAN: TV di formato regolare (4:3) I lati dell'immagine widescreen sono tagliati in modo da riempire lo schermo (a meno che sia vietato dal disco). - 4:3 LETTERBOX: TV di formato regolare (4:3) L'immagine widescreen è visualizzata nello stile letterbox.

RITARDO TEMP.

Se si è collegato uno schermo al plasma, regolare se il suono non è sincronizzato con le immagini.

• 0 ms/AUTO
• 20 ms
• 40 ms
• 60 ms
• 80 ms

100 ms

Quando si utilizza VIERA Link "HDAVI Control" con un apparecchio TV compatibile con "HDAVI Control 3 o versioni successive" (⇒ 13), selezionare "0 ms/AUTO".

L'audio e il video saranno sincronizzati automaticamente.

USCITA DISCO NTSC

Scegliere l'uscita PAL 60 o NTSC per la riproduzione dei dischi NTSC (⇒ 18, Sistemi video).

• NTSC: Quando è collegato a un TV NTSC. PAL60: Quando è collegato a un TV PAL.

MODALITÀ FERMO IMMAGINE

Specificare il tipo di immagine visualizzata durante la pausa.

• AUTO
• FIELD: Le immagini non sono sfocate, ma la loro qualità è inferiore.
• FRAME: La qualità generale è elevata, ma le immagini potrebbero apparire sfocate.

VIDEO OUT - SCART

Scegliere il formato del segnale video da inviare in uscita dal terminale SCART (AV).

VIDEO S-VIDEO - RGB 1: (Solo quando è collegato a un apparecchio TV compatibile RGB) Se si decide di guardare sempre l'immagine dall'unità con segnale RGB, selezionare questa modalità. Lo schermo TV passerà automaticamente alla visualizzazione delle immagini dall'unità quando l'unità viene accesa. - RGB 2: (Solo quando è collegato a un apparecchio TV compatibile RGB) - Quando in modalità sintonizzatore TV, se il selettore è impostato su "DVD/CD", lo schermo TV passerà automaticamente alla visualizzazione delle immagini dall'unità solo durante la riproduzione del disco (DVD-V DVD-VR VCD) o quando si visualizza il menu su schermo di un DVD/CD.

Quando il selettore è impostato su "AV" viene visualizzata l'immagine dell'apparecchio TV. Con altri selettori, viene visualizzata l'immagine proveniente da questa unità.

Menu AUDIO

Selezione per scegliere il tipo di apparecchio idoneo collegato al terminale HDMI AV OUT.

Selezionare "BITSTREAM" quando l'apparecchio è in grado di decodificare il bitstream (formato digitale dei dati a 5.1 canali). In caso contrario, selezionare "PCM".

(Con il stream in uscita verso l'apparecchio con un decoder, è possibile che vi siano elevati livelli di rumore in uscita con rischi di danni sia per gli altoparlanti che per il proprio udito.)

DOLBY DIGITAL*

BITSTREAM

-PCM

DTS*

BITSTREAM

-PCM

MPEG*

• BITSTREAM

-PCM

• Quando l'audio è in uscita dal terminale HDMI AV OUT, e l'apparecchio collegato non supporta l'opzione selezionata, l'uscita effettiva dipenderà dalle prestazioni dell'apparecchio collegato.

(Continua alla pagina successiva)

GAMMA DINAMICA

• ON: Regolare la chiarezza, anche quando il volume è basso. È comoda per la visione di notte. (Funzione solo con Dolby Digital) OFF

IMP. ALTOPARL.

Selezione del tempo di ritardo per i diffusori. [Funziona solo se in "Posit. diffusori" è stato selezionata la modalità "Dispo. 5.1 can." (↔ 8, Impostazioni Easy setup) e la configurazione corrisponde a tale configurazione.] (Soltanto diffusori centrale e surround) Per un ascolto ottimale con il suono in modalità a 5.1 canali, tutti i diffusori, tranne il subwoofer, dovrebbero essere alla stessa distanza dalla posizione in cui ci si siede. Se si devono sistemare i diffusori centrale o surround più vicini alla posizione d'ascolto, regolare il tempo di ritardo per compensare la differenza.

:Posizione effettiva del diffusore : Posizione ideale del diffusore a b c : Distanza di ascolto principale

Dimensioni approssimative della stanza

Cerchio della distanza di ascolto primaria costante

Se la distanza a o b è inferiore a c, trovare la differenza nella tabella e cancellare con l'impostazione consigliata.

a Diffusore centrale		b Diffusore surround
Differenza (Circa)	Imposta-zione	Differenza (Circa)	Imposta-zione
30 cm	1ms	150 cm	5ms
60 cm	2ms	300 cm	10ms
90 cm	3ms	450 cm	15ms
120 cm	4ms
150 cm	5ms

• IMPOSTAZIONI:
• RITARDO C. (Ritardo centrale): 0ms, 1ms, 2ms, 3ms, 4ms, 5ms Selezionare il tempo di ritardo del diffusore centrale.
• RITARDO LS/RS (Ritardo surround sinistro/Surround destro): 0ms, 5ms, 10ms, 15ms
• Selezionare il tempo di ritardo dei diffusori surround.
• VERIFICA TONO: IMPOSTAZIONE

Utilizzare la verifica tono per le regolazioni del livello dei diffusori (⇒ 10, Regolare manualmente il livello di uscita del diffusore).

Menu DISPLAY

LINGUA

Scegliere la lingua per i messaggi su schermo.

• ENGLISH

FRANÇAIS

• ESPANOL
• DEUTSCH

ITALIANO

SVENSKA

• NEDERLANDS

POLSKI

Menu HDMI

PRIORITÀ VIDEO

• ON: Quando si utilizza il terminale HDMI AV OUT per l'uscita video. La risoluzione dell'uscita video dal terminale HDMI AV OUT è ottimizzata in base alle capacità dell'apparecchio collegato (es. TV).
• OFF: Quando non si utilizza il terminale HDMI AV OUT per l'uscita video. L'uscita video non dipende dall'apparecchio collegato, ma da questa unità.

USCITA AUDIO

• ON: Quando l'audio è in uscita dal terminale HDMI AV OUT. (A seconda delle capacità dell'apparecchio collegato, l'uscita audio può differire rispetto alle impostazioni audio dell'unità principale.)
• OFF: Quando l'audio non è in uscita dal terminale HDMI AV OUT. (L'audio viene riprodotto in uscita secondo le impostazioni dell'unità principale.)

GAMMA RGB

Questa funzione è attiva solo quando "SPAZIO COLORE" in Menu 4 (HDMI) è impostata su RGB (⇒ 13).

STANDARD - MIGLIORAMENTO: Quando le immagini in bianco e nero non si vedono distintamente.

VIERA Link

ON: È disponibile la funzione VIERA Link "HDAVI Control" (⇒ 13). OFF

SPEGNIMENTO LINK

Selezionare l'impostazione desiderata per lo spegnimento collegato di questa unità tramite la funzione VIERA Link (⇒ 14). (Questa funzione sarà attiva a seconda delle impostazioni dell'apparecchio collegato compatibile con VIERA Link "HDAVI Control".)

VIDEO/AUDIO: Quando si spegne l'apparecchio TV, questa unità si spegnerà automaticamente. VIDEO: Quando si spegne l'apparecchio TV, questa unità si spegnerà salvo nelle seguenti circostanze: - riproduzione audio (CD MP3 WMA) - modalità radio

Menu ALTRI

REGISTRAZIONE DivX

Visualizza il codice di registrazione dell'unità. - MOSTRA CODICE

È necessario quel codice di registrazione per acquistare e riprodurre contenuti DivX Video-on-Demand (VOD) (⇔ 17).

TEMPO JPEG

Imposta la velocità della presentazione delle immagini. Impostazioni di fabbrica: 3 SECONDI

• Da 1 SECONDO a 15 SECONDI (in passi da 1 unità)
• Da 15 SECONDI a 60 SECONDI (in passi da 5 unità) Da 60 SECONDI a 180 SECONDI (in passi da 30 unità)

REGOLAZ. LUMIN.

Modifica la luminosità del display e dell'indicatore dell'unità.

LUMINOSO - DEBOLE: Il display si oscura. - AUTO: Il display si oscura, ma si illumina quando si eseguono le operazioni.

IMPOST. SEMPL.

• IMPOSTARE (⇒ 8)

DVD-VR/DATI

Seleziona la riproduzione solo del formato DVD-VR o DATI.

DVD-VR: Per riprodurre i programmi video su DVD-R/-RW. - DATI: Per riprodurre i file di dati su DVD-R/-RW.

DIMMER SCHERMO

Serve a evitare l'effetto burn-in sullo schermo TV.

OFF - ATTENDERE 5 MIN: Se non si compie alcuna operazione per 5 minuti, l'immagine diventa grigia. Lo schermo dell'apparecchio TV torna attivo quando si esegue una qualsiasi operazione. (Questa funzione non è attiva durante la riproduzione video.)

PREDEFINITO

Questa operazione ripristina tutti i valori del menu MAIN alle impostazioni di fabbrica. RIPRISTINO

Viene visualizzata la schermata della password se si imposta "ACCESSORATOR." (⇔ 15). Immettere la stessa password quando si spegne e si riaccende l'unità.

INFORMAZIONI SUI VIDEO-ON-DEMAND DIVX:

Per poter riprodurre i contenuti Video-on-Demand (VOD) DivX, questo dispositivo DivX® Certified deve essere registrato. Come prima cosa, generate il codice di registrazione VOD DivX del dispositivo e inviatelo durante il processo di registrazione. [Importante: il contenuto VOD DivX è protetto dal sistema di gestione dei diritti digitali DivX DRM (Digital Rights Management) che consente la riproduzione solo sui dispositivi DivX Certified registrati. Se si tenta di riprodurre un contenuto VOD DivX non autorizzato per il proprio dispositivo, viene visualizzato il messaggio "ERRORE DI AUTORIZZAZIONE" e il contenuto non viene riprodotto.] Ulteriori informazioni sono disponibili all'indirizzo www.divx.com/vod.

Visualizzare il codice di registrazione dell'unità

(⇒ 16, “REGISTRAZIONE” nel menu ALTRI)

• Si consiglia di annotare questo codice quale riferimento futuro.
• Dopo aver riprodotto dei contenuti DivX VOD per la prima volta, viene visualizzato un nuovo codice di registrazione in "REGISTRAZIONE (DIVX)". Non utilizzate questo codice di registrazione per acquistare contenuti DivX VOD. Se viene utilizzato questo codice per acquistare dei contenuti DivX VOD e poi vengono riprodotti i contenuti su questa unità, non sarà più possibile riprodurre contenuti acquistati utilizzando il codice precedente.

Informazioni sul contenuto DivX che può essere riprodotto solo un determinato numero di volte

Alcuni contenuti DivX VOD possono essere riprodotti solo un certo numero di volte. Quando si riproduce questo contenuto, viene visualizzato il numero di volte rimanente.

Non è possibile riprodurre questo contenuto quando il numero delle riproduzioni rimanenti è zero. (Viene visualizzata l'indicazione "NOLEGGIO SCADUTO".)

Quando si riproduce un contenuto

• Il numero delle riproduzioni rimanenti viene ridotto di una se

-si preme [SETUP]①

-si preme [STOP]⑤.

-si preme [1,SKIP] o [4,SEARCH] e così si arriva

a un altro contenuto.

La funzione di ripristino (⇒ 10, Stop: [STOP]⑤) non funziona.

Visualizzazione del testo dei sottotitoli DivX

Su questa unità è possibile visualizzare il testo dei sottotitoli registrato sui dischi video DivX.

A seconda dei metodi utilizzati per creare il file, le funzioni elencate di seguito potrebbero non funzionare o i sottotitoli potrebbero non essere visualizzati correttamente.

1 Durante la riproduzione, selezionare "SOTTOTITOLI" nel Menu 1 (⇒ 12).

2 Premere [▲,▼]⑨ per selezionare "TESTO ATTIVO" e premere [OK]⑨.

• I file video DivX che non visualizzano l'indicazione "TESTO ATTIVO" non contengono testo dei sottotitoli. Non è possibile visualizzare il testo dei sottotitoli.
• Se il testo dei sottotitoli non viene visualizzato correttamente, provare a cancellare le impostazioni della lingua (→ in basso).

Impostazioni della lingua per il testo dei sottotitoli

[Solo quando l'opzione "LINGUA" nel menu DISPLAY è impostata su "ENGLISH" (⇔ 16).]

1. Durante la riproduzione, premere [SETUP]①. 2. Premere [△,▽]⑨ per selezionare "DISC" e premere [OK]⑨. 3. Premere [△,▽]⑨ per selezionare "SUBTITLE TEXT" e premere [OK]⑨. 4. Premere [△,▽]⑨ per selezionare "LATIN1", "LATIN2" (impostazione di fabbrica), "CYRILLIC" o "TURKISH" e premere [OK]⑨.
2. Per uscire dalla schermata, premere [SETUP]①.

Tipi di file di testo dei sottotitoli che si possono visualizzare

Il testo dei sottotitoli che soddisfa le seguenti condizioni può essere visualizzato su questa unità.

• Formato file: MicroDVD, SubRip, o TMPlayer
• Estensione del file: ".SRT", ".srt", ".SUB", ".sub", ".TXT", o ".txt"
• Nome file: Non oltre 44 caratteri esclusa l'estensione del file
• Il file video DivX e i file di testo per i sottotitoli si trovano nella stessa cartella, e i nomi dei file sono gli stessi, tranne che per l'estensione.
• Se nella stessa cartella c'è più di un file di testo di sottotitoli, i file vengono visualizzati secondo il seguente ordine di priorità: ".srt", ".sub", ".txt".

Nota

• Se il nome del file video DivX non viene visualizzato correttamente sulla schermata del menu (il nome del file viene visualizzato come "水"), o il file supera le dimensioni di 256 KB, il testo dei sottotitoli potrebbe non essere visualizzato correttamente.
• Il testo dei sottotitoli non può essere visualizzato durante la visualizzazione dei menu o quando si eseguono operazioni come la ricerca.

Opzioni di installazione del diffusore

Fissaggio a parete

È possibile fissare tutti i diffusori (tranne il subwoofer) alla parete.

• La parete o il pilastro a cui attaccare i diffusori devono poter supportare un peso di 10 kg per vite. Per fissare i diffusori alla parete, rivolgersi a un muratore esperto. Il modo sbagliato di fissarli potrebbe danneggiare la parete o i diffusori. 1 Inserire una vite (non in dotazione) all'interno del muro.

2 Appendere saldamente il diffusore alla vite usando il foro del diffusore.

Licenze

Prodotto su licenza dei Dolby Laboratories. Dolby, Pro Logic e il simbolo della doppia D sono marchi dei Dolby Laboratories.

Prodotto dietro licenza con N. brevetto USA: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 e altri brevetti USA e internazionali depositati e pendenti. DTS e DTS Digital Surround sono marchi commerciali registrati e i logo e il simbolo DTS sono marchi commerciali registrati di DTS, Inc. © 1996-2008 DTS, Inc. Tutti i diritti riservati.

N. brevetto USA 6,836,549; 6,381,747; 7,050,698; 6,516,132 e 5,583,936.

Questo prodotto include Tecnologia di protezione da copia protetta da brevetti degli Stati Uniti e altri diritti di proprietà intellettuale. L'uso di tale Tecnologia di protezione da copia deve essere autorizzata da Macrovision ed è destinato esclusivamente ad usi domestici e altre visualizzazioni limitate, se non altrimenti autorizzato da Macrovision. È vietato il reverse engineering o lo smontaggio.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC.

HDAVI Control™ è un marchio di fabbrica della Panasonic Corporation.

Windows Media e il logo Windows sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Questo prodotto è protetto da certi diritti di proprietà intellettuale della Microsoft Corporation e di terze parti. L'uso o la distribuzione di tale tecnologia fuori di questo prodotto sono proibiti senza licenza da Microsoft o da una consociata Microsoft autorizzata e terze parti.

L'uso di questo prodotto viene concesso in base alla licenza MPEG-4 Visual Patent Portfolio license per uso personale e non commerciale da parte di un privato per (i) la codifica di video in conformità allo standard MPEG-4 Visual Standard ("Video MPEG-4") e/o (ii) la decodifica di video MPEG-4 codificato da un privato nell'ambito di attività personali e non commerciali e/o ottenuto da un provider di contenuti video MPEG-4 titolare di una licenza MPEG LA. Non viene concessa, né esplicitamente né implicitamente, alcuna licenza per qualsiasi altro uso. Per ulteriori informazioni sulle licenze e sull'uso promozionale, interno e commerciale di questo prodotto, rivolgersi a MPEG LA, LLC. Vedere http://www.mpegl.com.

Riproduce video DivX®

DivX® è un marchio registrato di DivX, Inc. e viene utilizzato in licenza.

Riproduce video DivX®

Tipi di supporto/ logo	Commenti	Indicato come
DVD-Video	Dischi con musica e film di alla qualità	DVD-V
VIDEO
DVD
VIDEO
Video CD	Dischi musicali con video Inclusi SVCD (Conformi a IEC62107)	VCD
COMPACT
DISC
DIGITAL VIDEO
COMPACT
DISC
SUPER VIDEO
CD	Dischi musicali	CD
COMPACT
DISC
DIGITAL AUDIO

Dischi registrati

Tipi di supporto/logo	Formati	Indicato come
DVD-R/RW	· Formato DVD-Video	DVD-V
DVD-R4.7	· Versione 1.1 del formato di registrazione DVD-Video	DVD-VR
	· Formato MP3	MP3
	· Formato JPEG	JPEG
	· Formato DivX	DivX
	· MPEG4	MPEG4
DVD-R W	· Formato DVD-Video	DVD-V
	· Versione 1.2 del formato di registrazione DVD-Video	DVD-VR
DVD R DL	· Formato DivX	DivX
+R/+RW/+R DL	· Formato +VR (+R/+RW registrazione video)	DVD-V
CD-R/RW	· Formato MP3	MP3
	· Formato JPEG	JPEG
	· Formato DivX	DivX
	· MPEG4	MPEG4
	· WMA	WMA

• Prima della riproduzione, finalizzare il disco sul dispositivo sul quale è stato registrato.
• In alcuni casi è possibile che non si riesca a riprodurre i dischi elencati a causa del tipo di disco, delle condizioni della registrazione, del metodo di registrazione e del modo in cui sono stati creati i file (⇒ a destra, Consigli per la creazione di dischi di dati).

Note sull'utilizzo di DualDisc

La riproduzione può essere impossibile perché il lato di un DualDisc che contiene l'audio digitale non soddisfa le specifiche tecniche del formato Compact Disc Digital Audio (CD-DA).

Dischi che non possono essere riprodotti

Blu-ray, HD DVD, dischi AVCHD, DVD-RW versione 1.0, DVD-Audio, DVD-ROM, CD-ROM, CDV, CD-G, SACD, CDoto, DVD-RAM e "VCD Chaoji" disponibili in commercio inclusi CVD, DVCD e SVCD non conformi allo standard IEC62107.

Sistema video

Precauzioni per la manipolazione dei dischi

• Non attaccare etichette o adesivi ai dischi. Ciò può causare la deformazione del disco, rendendolo inutilizzabile. Non scrivere sulla parte dell'etichetta con una penna a sfera o altre penne.
• Non usare spray di pulizia per dischi, benzina, diluenti, liquidi di prevenzione dell'elettricità statica o qualsiasi altro solvente. Non usare protezioni o custodie antigraffio. Non usare i seguenti dischi:
• Dischi con l'adesivo rimasto scoperto dalla rimozione di autoadesivi o etichette (dischi noleggiati, ecc.).
• Dischi che sono molto deformati o incrinati.
• Dischi di forma irregolare, per esempio a forma di cuore.

Consigli per la creazione di dischi di dati

WMA (Estensione: ".WMA", ".wma")

Disco: CD-R/RW

• Velocità di compressione compatibile: fra 48 kbps e 320 kbps
• La riproduzione dei file WMA protetti alla copia non è possibile.

MP3 (Estensione: ".MP3", ".mp3")

Disco: DVD-R/RW, CD-R/RW - Questa unità non supporta i tag ID3. - Frequenza di campionamento e rapporto di compressione:

DVD-RW: 11,02, 12, 22, 05, 24 kHz (8 a 160 kbps), 44,1 e 48 kHz (32 a 320 kbps) - CD-R/RW: 8, 11,02, 12, 16, 22,05, 24 kHz (8 a 160 kbps), 32, 44,1 e 48 kHz (32 a 320 kbps)

JPEG (Estensione: ".JPG", ".jpg", ".JPEG", ".jpeg")

Disco: DVD-R/RW, CD-R/RW

• Vengono visualizzati i file JPEG ripresi con una fotocamera digitale conformi allo standard DCF (Design rule for Camera File system) Versione 1.0.
• È possibile che non vengano visualizzati i file alterati, modificati o salvati con software di montaggio delle immagini per computer.
• Questa unità non è in grado di visualizzare immagini in movimento, MOTION JPEG e altri formati del genere, immagini fisse diverse da quelle in JPEG (es. TIFF), o riprodurre immagini con audio incorporato.

MPEG4 (Estensione: ".ASF", ".asf")

Disco: DVD-R/RW, CD-R/RW - La data di registrazione può differire da quella effettiva.

DivX (Estensione: ".DIVX", ".divx", ".AVI", ".avi")

Disco: DVD-R/RW, CD-R/RW

• Con questa unità non è possibile riprodurre correttamente i file DivX superiori a 2 GB o senza indice.
• Questa unità supporta tutte le risoluzioni fino a un massimo di 720 × 480 (NTSC)/ 720 × 576 (PAL).
• Su questa unità si possono selezionare fino a 8 tipi di audio e sottotitoli.
• Fra l'ordine di visualizzazione nella schermata dei menu e la schermata del computer potrebbero esserci delle differenze.
• La presente unità non è in grado di riprodurre file registrati con il tipo packet write.

DVD-R/RW

• I dischi devono essere conformi al formato UDF bridge (UDF 1.02/ISO9660).
• Questa unità non supporta la sessione multipla. Viene riprodotta solo la sessione di default.

CD-R/RW

• I dischi devono essere conformi al livello ISO9660 1 o 2 (eccetto i formati estesi).
• Questa unità è compatibile con la multisezione ma, se ci sono molte sessioni, l'inizio della riproduzione richiede più tempo. Per evitare ciò, tenere al minimo il numero di sessioni.

SEZIONE AMPLIFICATORE

Potenza d'uscita RMS: Modalità Dolby Digital

Canale anteriore 55 W per canale (5 Ω), 1 kHz, 10 % THD Canale surround 55 W per canale (5 Ω), 1 kHz, 10 % THD

Canale centrale 55 W per canale (5 Ω), 1 kHz, 10 % THD Canale subwoofer 55 W per canale (5 Ω), 100 Hz, 10 % THD

Potenza RMS totale in modalità Dolby Digital 330 W

SEZIONE SINTONIZZATORE FM, TERMINALI

Memoria preimpostata Stazioni FM 30

Modulazione di frequenza (FM)

Gamma di frequenza 87,50 MHz a 108,00 MHz (punto 50-kHz)

Terminali antenna 75Ω (non bilanciato)

Porta musica (Anteriore)

Sensibilità 100 mV, 6,8 kΩ

Terminale Stereo, jack da 3,5 mm

SEZIONE DISCO

Dischi riprodotti (8 cm o 12 cm)

(1) DVD (DVD-Video, DivX*5,6) (2) DVD-R (DVD-Video, DVD-VR, MP3 2,5, JPEG 4,5, MPEG4 5,7, DivX 5,6) (3) DVD-R DL (DVD-Video, DVD-VR, DivX 5,6) (4) DVD-RW (DVD-Video, DVD-VR, MP3 2.5, JPEG 4.5, MPEG4 5.7, DivX 5.6) (5) +R / +RW (Video) (6) +R DL (Video) (7) CD, CD-R/RW (CD-DA, Video CD, SVCD 1, MP3 2.5, WMA 3.5, JPEG 4.5, MPEG4 5.7, DivX 5.6) 1 Conforme a IEC62107 2 MPEG-1 Layer 3, MPEG-2 Layer 3 3 Windows Media Audio Ver.9.0 L3 Non compatibile con Multiple Bit Rate (MBR) 4 File JPEG Baseline Exif Ver 2.1 Risoluzione immagine: fra 160 x 120 e 6144 x 4096 pixel (Sottocampionamento di 4:0:0, 4:2:0, 4:2:2 o 4:4:4). Le immagini molto lunghe e strette potrebbero non essere visualizzate. 5 Numero totale massimo combinato di contenuti audio, immagini e video, e di gruppi riconoscibili: 4000 contenuti audio, immagini e video e 255 gruppi. (Esclusa cartella root) 6 Riproduce video DivX®. 7 Dati MPEG4 registrati con multicamere SD Panasonic o con registratori DVD Conformi alle specifiche SD VIDEO (Standard ASF)/sistema video MPEG4 (Simple Profile)/sistema audio G.726

Fonorivelatore

Lunghezza d'onda (DVD/CD) 650/790 nm

Potenza laser (DVD/CD) CLASS 1M/CLASS 1M

Uscita audio (Disco)

Numero di canali 5.1 canali (FL, FR, C, SL, SR, SW)

SEZIONE VIDEO

Sistema video	PAL625/50, PAL525/60, NTSC
Uscita video composita
Livello di uscita	1 Vp-p (75 Ω)
Terminale	Presa Scart (1systema)
Uscita S-Video
Livello di uscita Y	1 Vp-p (75 Ω)
Livello di uscita C	PAL; 0,3 Vp-p (75 Ω)NTSC; 0,286 Vp-p (75 Ω)
Terminale	Presa Scart (1systema)
Uscita video RGB
Livello di uscita R	0,7 Vp-p (75 Ω)
Livello di uscita G	0,7 Vp-p (75 Ω)
Livello di uscita B	0,7 Vp-p (75 Ω)
Terminale	Presa Scart (1systema)
Uscita HDMI AV
Terminale	Connettore tipo A a 19 pin
Controllo HDAVI	Questa unità supporta la funzione“HDAVI Control 4".

SEZIONE ALTOPARLANTI

Diffusori anteriori SB-HF70

Tipo Sistema a 1 via, 1 diffusore (Bass reflex)

Unità diffusore Impedenza 5 Ω

Gamma completa 6,5 cm Tipo a cono

Potenza d'ingresso (IEC) 55 W*8 (Max)

Pressione sonora d'uscita 80 dB/W (1,0 m)

Gamma di frequenza 100 Hz a 25 kHz (-16 dB)

150 Hz a 22 kHz (-10 dB)

Dimensioni (LxAxP) 80 mm×119 mm×68 mm

Peso 0,32 kg

Diffusori surround SB-HS70

Tipo Sistema a 1 via, 1 diffusore (Bass reflex)

Unità diffusore Impedenza 5 Ω

Gamma completa 6,5 cm Tipo a cono

Potenza d'ingresso (IEC) 55 W*8 (Max)

Pressione sonora d'uscita 80 dB/W (1,0 m)

Gamma di frequenza 100 Hz a 25 kHz (-16 dB)

150 Hz a 22 kHz (-10 dB)

Dimensioni (LxAxP) 80 mm×119 mm×68 mm

Peso 0,32 kg

Diffusore centrale SB-HC70

Tipo Sistema a 1 via, 1 diffusore (Bass reflex)

Unità diffusore Impedenza 5 Ω

Gamma completa 6,5 cm Tipo a cono

Potenza d'ingresso (IEC) 55 W*8 (Max)

Pressione sonora d'uscita 80 dB/W (1,0 m)

Gamma di frequenza 100 Hz a 25 kHz (-16 dB)

150 Hz a 22 kHz (-10 dB)

Dimensioni (LxAxP) 80 mm×119 mm×68 mm

Peso 0,39 kg

Subwoofer SB-HW70

Tipo Sistema 1 via, 1 diffusore (Bass reflex)

Unità diffusore Impedenza 5 Ω

Woofer 12 cm Tipo a cono

Potenza d'ingresso (IEC) 55 W (Max)

Pressione sonora d'uscita 79 dB/W (1,0 m)

Gamma di frequenza 35 Hz a 350 Hz (-16 dB)

40 Hz a 200 Hz (-10 dB)

Dimensioni (LxAxP) 130 mm × 278 mm × 230 mm

Peso 2,2 kg

GENERALE

Alimentazione CA 220 V a 240 V, 50 Hz

Consumo energetico Unità principale 47 W

Dimensioni (LxAxP) 360 mm × 58 mm × 239 mm

Peso Unità principale 2,0 kg

Intervallo temperature di funzionamento 0°C a +40°C

Gamma di umidità tollerata 35% a 80% RH

(nessuna condensa)

Assorbimento di corrente in modalità di attesa

circa 0,48 W

*8 Taratura con amplificatore dotato di filtro di taglio dei bassi

Nota

1 Le specifiche sono soggette a modifica senza preavviso. La massa e le dimensioni sono valori indicativi. 2 Distorsione armonica totale misurata con analizzatore di spettro digitale.

Prima di richiedere assistenza, effettuare le seguenti verifiche. Se non si è certi in merito ad alcuni dei punti da verificare, o se la soluzione indicata in questa guida non risolve il problema, rivolgersi al rivenditore per ricevere maggiori informazioni.

Corrente

Assenza di corrente.

Inserire saldamente il cavo di alimentazione CA. (⇒ 7)

L'unità si dispone automaticamente nella modalità di attesa. Il timer della funzione di spegnimento automatico era in funzione e ha raggiunto il limite temporale impostato. (⇒ 4)

Indicazioni dell'unità

Il display è scuro.

Selezionare "LUMINOSO" in "REGOLAZ. LUMIN." nel menu ALTRI. (⇒ 16)

"NO PLAY"

• È stato inserito un disco che l'unità non è in grado di riprodurre; inserirne uno idoneo. (⇒ 18)
• Si è inserito un disco vuoto.
• È stato inserito un disco non finalizzato.

"NO DISC"

• Il disco non è stato inserito; inserirne uno.
• Il disco non è stato inserito correttamente; inserirlo correttamente. (⇒ 10)

"F61"

Controllare e correggere i collegamenti dei cavi dei diffusori. Se ciò non è sufficiente a risolvere il problema, rivolgersi al proprio rivenditore. (⇒ 6)

"F76"

C'è un problema di alimentazione della corrente. Rivolgersi al rivenditore.

"DVD U11"

Il disco potrebbe essere sporco. Pulirlo.

"ERROR"

È stata eseguita un'operazione non corretta. Leggere le istruzioni e riprovare.

“DVD H□□” “DVD F□□□” □ è un numero. - Si potrebbe essere verificato un problema. I numeri dopo "H" ed "F" dipendono dallo stato dell'unità. Spegnere l'unità e poi riaccenderla. Oppure, spegnere l'unità, scollegare il cavo di alimentazione CA e poi ricollegarlo. - Se il numero di servizio non si cancella, annotarlo e rivolgersi a personale tecnico qualificato.

“U70□”

□ è un numero. (Il numero effettivo che viene dopo "U70" dipenderà dallo stato dell'unità principale.) - I collegamenti HDMI non funzionano in modo normale.

• L'apparecchio collegato non è compatibile HDMI.
• Si prega di utilizzare cavi HDMI con il logo HDMI (come indicato alla copertina).
• Il cavo HDMI è troppo lungo.
• Il cavo HDMI è danneggiato.

Far corrispondere le modalità di unità principale e telecomando. A seconda del numero visualizzato ("1" o "2"), tenere premuto [OK] e il pulsante numerico corrispondente ([1] o [2]) per almeno 2 secondi. (⇒ 4)

Operazioni generali

L'unità non risponde alla pressione di qualsiasi tasto.

• Con questa unità si devono utilizzare soltanto i dischi specificati in queste istruzioni per l'uso. (⇒ 18)
• L'unità potrebbe non funzionare correttamente a causa di un fulmine, dell'elettricità statica o di qualche altro fattore esterno. Spegnere l'unità e poi riaccenderla. Oppure, spegnere l'unità, scollegare il cavo di alimentazione CA e poi ricollegarlo.
• Si è formata della condensa. Aspettare 1 o 2 ore che evapori.

Non c'è risposta alla pressione dei pulsanti del telecomando.

• Accertarsi che le pile siano installate correttamente. (⇒ 7)
• Le pile sono scariche. Sostituire con pile nuove. (⇒ 7)
• Puntare il telecomando sul sensore del telecomando e azionarlo. (⇒ 4)

Altri prodotti rispondono a questo telecomando.

Modificare la modalità operativa del telecomando. (⇒ 4)

Non ci sono le immagini né il suono.

• Controllare il collegamento del video o del diffusore. (⇒ 6,7) Controllare l'impostazione dell'alimentazione o di ingresso dell'apparecchio collegato e dell'unità principale.
• Accertarsi che il disco sia registrato.

Si è dimenticata la password di accesso.

Ripristinare tutte le preselezioni della fabbrica.

Durante l'arresto e con la sorgente "DVD/CD", mantenere premuto

[Stop] sull'unità principale e [≥10]③ sul telecomando finché "INITIALIZED" scompare dal TV. Spegnere e riaccendere l'unità. Tutte le impostazioni tornano ai valori predefiniti.

(Questo non funziona durante le modalità programmata e casuale, o quando è visualizzato il menu Setup o il menu START.)

Altri caratteri potrebbero non essere visualizzati correttamente.

I caratteri al di fuori di quelli dell'alfabeto inglese e dei caratteri numerici arabi potrebbero non essere visualizzati correttamente.

La funzione VIERA Link "HDAVI Control" non risponde.

A seconda delle condizioni dell'unità o dell'apparecchio collegato, potrebbe essere necessario ripetere la stessa operazione per far sì che la funzione sia correttamente operativa. (⇒ 13)

L'impostazione eseguita in "FORMATO TV" (⇒ 15, Menu VIDEO) o "LINGUA" (⇒ 16, Menu DISPLAY) non funziona.

Le impostazioni per "FORMATO TV" *1 e "LINGUA" *2 seguiranno automaticamente le informazioni dell'apparecchio TV. (⇒ 8, Impostazioni Easy setup)

1 Quando si utilizza la funzione VIERA Link "HDAVI Control" con un apparecchio TV compatibile con "HDAVI Control 3 o versioni successive" 2 Quando si utilizza la funzione VIERA Link "HDAVI Control" con un apparecchio TV compatibile con "HDAVI Control 2 o versioni successive"

Operazioni con i dischi

Bisogna aspettare a lungo prima che la riproduzione abbia inizio.

• L'inizio della lettura potrebbe richiedere del tempo se il brano MP3 contiene dati di fermi immagine. Il tempo di riproduzione corretto potrebbe non essere visualizzato anche all'inizio del brano. Ciò non presuppone alcuna anomalia. [MP3]
• È normale per i video DivX. [DivX]

Una schermata del menu appare durante il salto o la ricerca. VCD

Ciò è normale per i CD video.

Non appare il menu di controllo della riproduzione.

VCD con controllo della lettura

Premere due volte [STOP] ⑤ quindi premere [▶ PLAY] ⑤

La riproduzione programmata e casuale non funzionano. DVD-V

Queste funzioni non funzionano con alcuni tipi di DVD-Video.

La riproduzione non si avvia.

• Questa unità potrebbe non riprodurre file WMA e MPEG4 che contengono dati di immagini fisse.
• Se si stanno riproducendo contenuti DivX VOD, fare riferimento alla homepage dove sono stati acquistati. (Esempio: www.divx.com/vod) DivX
• Se un disco contiene CD-DA e altri formati, potrebbe non essere possibile riprodurlo correttamente.

Nessun sottotitolo.

• Visualizzare i sottotitoli. ("SOTTOTITOLI" nel Menu 1) (⇒ 12)
• A seconda del disco i sottotitoli potrebbero non funzionare. [DivX]

Il punto B viene impostato automaticamente.

La fine di un'opzione diventa il punto B quando viene raggiunta.

L'accesso al menu Setup non è possibile.

• Selezionare come sorgente "DVD/CD".
• Annullare la riproduzione programmata e casuale. (⇒ 11)

Suono

Il suono è distorto.

• Durante la lettura dei file WMA si potrebbero verificare dei disturbi.
• Quando si utilizza l'uscita HDMI, è possibile che l'audio non venga emesso da altri terminali.

Non ci sono gli effetti.

Alcuni effetti audio non funzionano o hanno meno effetto con alcuni dischi.

Si sente un ronzio durante la riproduzione.

Il cavo di alimentazione CA o una lampada a fluorescenza sono vicini all'unità principale. Tenere gli altri dispositivi e cavi lontani dall'unità principale.

Nessun suono.

• Quando si modifica la velocità di riproduzione può generarsi una breve pausa dell'audio. L'audio potrebbe non essere riprodotto in uscita a seconda del modo in cui i file sono stati creati. DivX
• L'audio potrebbe non sentirsi quando più di 4 dispositivi sono collegati con cavi HDMI. Ridurre il numero di dispositivi collegati.
• Quando si utilizza il collegamento HDMI, accertarsi che l'opzione "USCITA AUDIO" nel menu HDMI sia impostata su "ON". (⇒ 16)

Nessun suono dall'apparecchio TV.

Controllare il collegamento audio. Premere [EXT-IN]6 per selezionare la sorgente corrispondente. (⇔ 7,9)

I diffusori surround non emettono alcun suono.

Verificare che sia selezionata la modalità "Dispo. 5.1 can." in "Posiz. diffusori" (⇒ 8, Impostazioni Easy setup) e premere [SURROUND] ⑦ per selezionare "MULTI-CH". (⇒ 9)

La visualizzazione delle immagini sull'apparecchio TV non è corretta o scompare.

• L'unità e l'apparecchio TV stanno utilizzando sistemi video diversi. Utilizzare un multi-sistema o un TV PAL.
• Il sistema usato dal disco non corrisponde a quello del TV.
• I dischi PAL non si possono visualizzare correttamente su una TV NTSC.
• Questa unità può convertire i segnali NTSC in segnali PAL 60 per la visione con un TV PAL ("USC. DISCO NTSC" nel menu VIDEO). (→ 15)
• Verificare che l'unità sia collegata direttamente all'apparecchio TV, e non sia collegata tramite un videoregistratore a cassette. (⇒ 7)
• Il disturbo potrebbe essere causato dai caricatori per cellulare.
• Se si usa una antenna TV interna, cambiarla con una esterna.
• Il cavo dell'antenna TV è troppo vicino all'unità. Allontanarlo dall'unità.
• Cambiare "SELEZ. SORGENTE" nel Menu 2. DivX (⇒ 13). L'immagine potrebbe non venire visualizzata quando più di 4 dispositivi sono collegati con cavi HDMI. Ridurre il numero di dispositivi collegati.
• Quando si utilizza il terminale HDMI AV OUT, accertarsi che non sia selezionata l'uscita video non idonea per l'apparecchio TV collegato. Tenere premuto [CANCEL] fino a quando le immagini vengono visualizzate correttamente. (L'uscita tornerà all'impostazione "480p" o "576p"). (⇒ 13)
• Le immagini video convertite con risoluzione 1920 × 1080 possono risultare diverse rispetto alle sorgenti full-HD 1080p native. Non si tratta di un'anomalia di funzionamento dell'unità principale.
• Quando il cavo HDMI è collegato, non ci sarà uscita RGB dal terminale SCART (AV). Se si deve utilizzare il terminale SCART (AV), rimuovere il cavo HDMI e accendere/spegnere l'unità.

L'immagine si ferma. DivX

L'immagine potrebbe fermarsi se i file DivX superano i 2 GB.

Le dimensioni delle immagini non riempiono lo schermo.

• Cambiare "FORMATO TV" nel menu VIDEO. (⇒ 15)
• Utilizzare l'apparecchio TV per modificare il formato.
• Cambiare l'impostazione dello zoom. ("ZOOM" nel Menu 2) (⇒ 12)

Il menu non viene visualizzato correttamente.

Ripristinare il rapporto zoom su "NORMALE". ("ZOOM" nel Menu 2) (⇒ 12)

Lo zoom automatico non funziona bene.

• Disattivare la funzione zoom del televisore.
• Lo zoom potrebbe non funzionare bene, specialmente nelle scene scure potrebbe non funzionare a seconda del tipo di disco.

Quando si riproduce un disco PAL, l'immagine è distorta.

Impostare "MOD. TRASFERIM." nel Menu 2 su "AUTO". (⇒ 13)

Dopo aver scelto "Home Cinema" in "Controllo diffusore" con il telecomando dell'apparecchio TV, cambia anche la scelta dell'ingresso TV.

Scollegare il cavo HDMI dall'apparecchio TV e ricollegarlo a un diverso terminale HDMI.

HDMI o video progressivo

Utilizzando l'uscita HDMI o progressiva si verifica l'effetto fantasma.

Questo problema è causato dal metodo di editing o dal materiale utilizzato sul DVD-Video, ma dovrebbe essere corretto se si usa l'uscita interlacciata. Quando si utilizza il terminale HDMI AV OUT, impostare "FORMATO VIDEO" nel Menu 4 su "480i" o "576i". Oppure, disabilitare il collegamento HDMI AV OUT e utilizzare altri collegamenti video. (⇒ 7, 13)

Radio

Si sente un suono distorto o un disturbo.

Regolare la posizione dell'antenna FM.

• Usare un'antenna esterna. (⇒ 6)

Si sente un rumore di fondo.

Spegnere l'apparecchio TV o allontanarlo dall'unità.

Indicazioni sull'apparecchio TV

L'operazione è proibita dall'unità o dal disco.

"DISCO NON UTILIZZABILE NELLA VOSTRA REGIONE."

È possibile riprodurre solo i dischi DVD-Video che includono o hanno lo stesso numero di regione visualizzato sul pannello posteriore dell'unità. (⇒ Pagina copertina)

"ERRORE DI AUTORIZZAZIONE" [DivX]

Si sta cercando di riprodurre contenuti DivX VOD acquistati con un codice di registrazione diverso. Non è possibile riprodurre il contenuto sull'unità. (⇔ 17)

"NOLEGGIO SCADUTO" [DivX]

Il contenuto DivX VOD ha esaurito il numero di riproduzioni disponibili.

Non è possibile riprodurlo. (⇒ 17)

Manutenzione

Pulire l'unità con un panno soffice e asciutto.

• Non utilizzare alcol, diluente e benzina per pulire il dispositivo.
• Prima di utilizzare panni trattati chimicamente, leggere attentamente le istruzioni fornite con il panno stesso.

Non utilizzare i prodotti per la pulizia delle lenti disponibili in commercio perché potrebbero causare guasti. La pulizia delle lenti di norma non è necessaria, benché ciò dipenda dall'ambiente in cui è utilizzata.

Prima di spostare l'unità, accertarsi che il cassetto del disco sia vuoto. In caso contrario, si rischia di danneggiare seriamente il disco o l'unità.

Sistemazione

Sistemare l'unità su una superficie piana, dove non ci siano luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il coperchio e gli altri componenti, riducendo la vita di servizio dell'unità. Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio.

Non usare una fonte di alimentazione in corrente continua. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave o in altro luogo dove viene usata la corrente continua.

Protezione del cavo di alimentazione CA

Accertarsi che il cavo di alimentazione CA sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente ed è danneggiato, può causare un incendio o scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo. Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione CA, c'è pericolo di scosse elettriche. Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.

Oggetti estranei

Fare attenzione che non cadano oggetti metallici all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.

Riparazioni

Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione CA e rivolgersi al rivenditore o ad un centro di assistenza autorizzato. C'è pericolo di scosse elettriche o di danni all'unità se viene riparata, smontata o rimontata da personale non qualificato.

Estendere la durata staccando il cavo di alimentazione alla presa di corrente se non si intende usare l'unità per un lungo periodo di tempo.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio e/o sulla documentazione o sui manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchi elettrici ed elettronici, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati nella Direttiva per il prodotto chimico in questione.
