TM-T88IV - Imprimante thermique POS EPSON - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TM-T88IV EPSON au format PDF.
| Type de produit | Imprimante thermique POS |
| Marque | EPSON |
| Modèle | TM-T88IV |
| Dimensions (approx) | 145 x 197 x 148 mm (L x P x H) |
| Poids (approx) | 1,8 kg |
| Alimentation | Adaptateur secteur (entrée AC 100-240V, sortie DC 24V) |
| Type de papier | Rouleau thermique (largeur 80 mm) |
| Méthode d'impression | Thermique directe |
| Interfaces disponibles | Série (null modem), parallèle (IEEE 1284), USB (avec pilote) |
| Fonctions principales | Impression de reçus, coupe-papier automatique, avance papier manuelle |
| Panneau de commande | Bouton d'avance papier, témoins d'alimentation, d'erreur, de papier épuisé |
| Installation | Horizontale (surface plane) ou verticale (support mural optionnel WH-10) |
| Sécurité | Arrêt en cas de surchauffe, coupe-papier protégé, cache d'interrupteur anti-actionnement |
| Entretien | Nettoyage de la tête thermique avec alcool isopropylique tous les 3 mois |
| Accessoires fournis | Imprimante, rouleau de papier, cache d'interrupteur, cache de connecteur, adaptateur secteur |
| Conformité | CE, FCC Classe A, ICES-003 Classe A, VCCI Classe A, UL 1950, CSA C22.2 N°950 |
| Dépannage - Voyant d'erreur allumé | Vérifier présence du papier (PAPER OUT) ou fermeture du capot |
| Dépannage - Bourrage papier | Ouvrir capot, retirer papier coincé, utiliser capot coupe-papier si nécessaire |
| Pièces détachées | Tête thermique, coupe-papier, rouleaux de papier, caches |
| Réparabilité | Ne pas démonter soi-même, contacter un centre de service Epson |
FOIRE AUX QUESTIONS - TM-T88IV EPSON
Questions des utilisateurs sur TM-T88IV EPSON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Imprimante thermique POS au format PDF gratuitement ! Retrouvez votre notice TM-T88IV - EPSON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TM-T88IV de la marque EPSON.

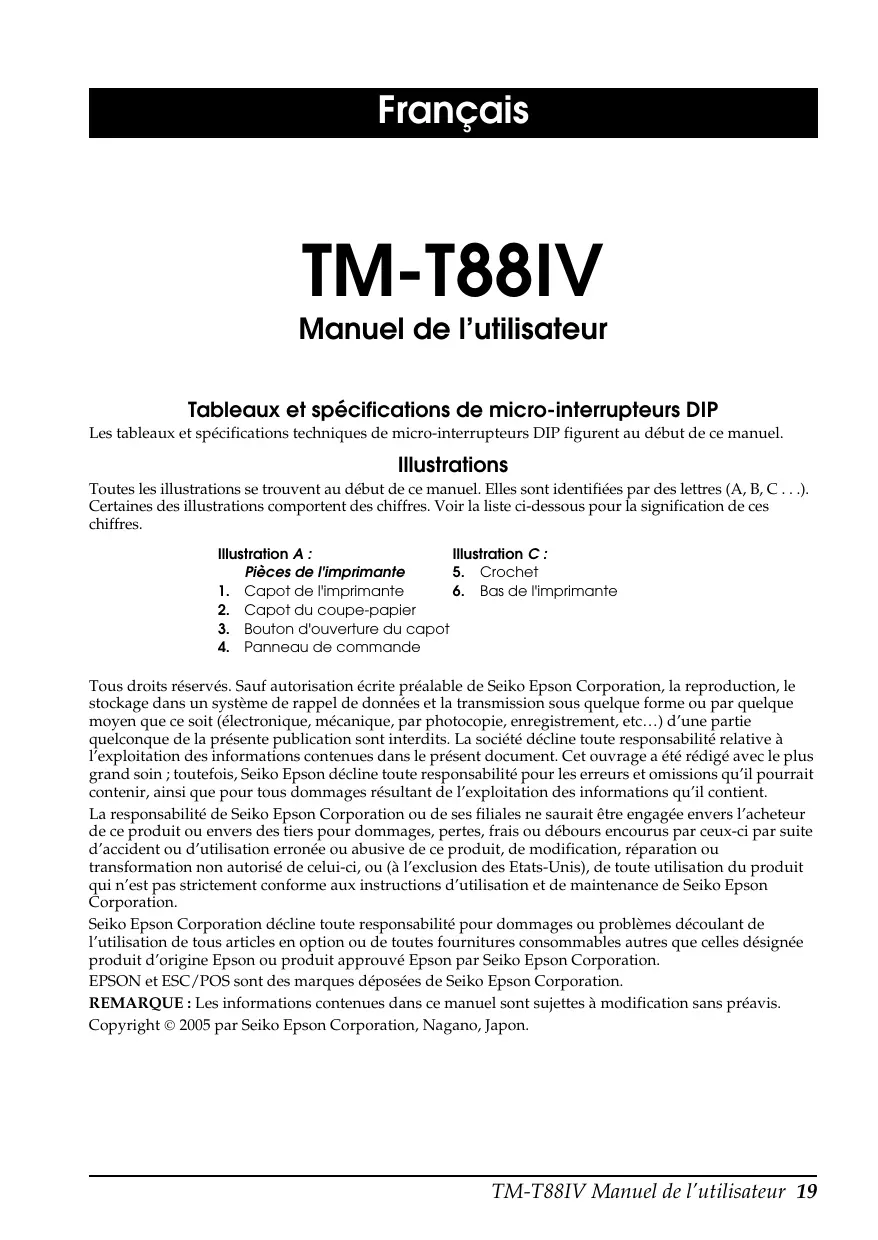

MODE D'EMPLOI TM-T88IV EPSON
Tableaux et spécifications de micro-interrupteurs DIP
Les tableaux et spécifications techniques de micro-interrupteurs DIP figurent au début de ce manuel.
Illustrations
Toutes les illustrations se trouvent au début de ce manuel. Elles sont identifiées par des lettres (A, B, C...). Certaines des illustrations comportent des chiffres. Voir la liste ci-dessous pour la signification de ces chiffres.
Pièces de l'imprimante
- Capot de l'imprimante
- Capot du coupe-papier
- Bouton d'ouverture du capot
- Panneau de commande
Illustration C:
- Crochet
- Bas de l'imprimante
Tous droits réservés. Sauf autorisation écrite préalable de Seiko Epson Corporation, la reproduction, le stockage dans un système de rappel de données et la transmission sous quelle forme ou par quelque moyen que ce soit (électronique, mécanique, par photocopie, enregistrement, etc...) d'une partie quelconque de la présente publication sont interdits. La société décline toute responsabilité relative à l'exploitation des informations contenues dans le présent document. Cet ouvrage a été rédigé avec le plus grand soin; toutefois, Seiko Epson décline toute responsabilité pour les erreurs et omissions qu'il pourrait contenir, ainsi que pour tous dommages résultant de l'exploitation des informations qu'il contient.
La responsabilité de Seiko Epson Corporation ou de ses filiales ne saurait être engagée envers l'acheteur de ce produit ou envers des tiers pour dommages, pertes, frais ou débours encourus par ceux-ci par suite d'accident ou d'utilisation erronée ou abusive de ce produit, de modification, réparation ou transformation non autorisée de celui-ci, ou (à l'exclusion des États-Unis), de toute utilisation du produit qui n'est pas strictement conforme aux instructions d'utilisation et de maintenance de Seiko Epson Corporation.
Seiko Epson Corporation décline toute responsabilité pour dommages ou problèmes découler de l'utilisation de tous articles en option ou de toutes fournitures consommables autres que celles désignées produit d'origine Epson ou produit approuvé Epson par Seiko Epson Corporation.
EPSON et ESC/POS sont des marques déposées de Seiko Epson Corporation.
REMARQUE: Les informations contenues dans ce manuel sont sujettes à modification sans préavis.
Copyright © 2005 par Seiko Epson Corporation, Nagano, Japan.
Conformité aux normes CEM et de sécurité
Nom du produit: TM-T88IV
Nom du modèle: M129H
Seules sont conformes aux normes ci-dessous les imprimantes étiquetées en conséquence. (La CME est vérifiée à l'aide de modules d'alimentation Epson.)
Europe: Label CE
Sécurité : EN 60950
Amérique du Nord : Interférences
électromagnétiques: FCC/ICES-003 Classe A
Sécurité : UL 1950/CSA C22.2 N° 950
Japon: CEM: VCCI Classe A
Océanie: CEM: AS/NZS CISPR22 Classe B
Chine: CEM: GB9254
GB17625.1
Sécurité: GB4943
La connexion à cette imprimante d'un câble d'interface non blindé rend ce dispositif non conforme aux normes CEM. L'utilisateur est prévenu que toute modification ou tout changement non expressément autorisé par Seiko Epson Corporation peut provoquer l'annulation de son autorisation d'utilisation de l'équipement.
Label ce
L'imprimante est conforme aux directives et normes suivantes :
Directive 89/336/EEC EN 55022 Classe B
EN 55024
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-11
Cet appareil numérique de classe A est conforme à la norme canadienne ICES-003.
Précautions à suivre lors de l'installation du boîtier d'alimentation électrique
Une description des normes EMI figure sur le dessous de l'imprimante. Lorsque le boîtier d'alimentation électrique optionnel (OT-BX88) est installé, cette description est difficile à voir. Dans ce cas, désinstallez le boîtier d'alimentation le cas échéant.
Consignes de sécurité
Cette section présente des informations importantes relatives à l'utilisation efficace et sans danger de ce produit. On vous en priera bien la lire attentivement et la conserver à portée de main.
Mettre immédiatement l'équipement hors tension s'il dégage de la fumée ou une odeur étrange ou s'il émet des bruits inhabituels. En persistant à l'utiliser dans ces circonstances, on risquerait de provoquer un incendie. Débrancher immédiatement l'équipement et contacter le distributeur ou un centre de service Seiko Epson pour demander conseil.
Ne jamais essayer de réparer ce produit soi-même. Toute réparation erronée peut être dangereuse.
Ne jamais démonter ou modifier ce produit. Les interventions intempestives peuvent provoquer des blessures ou des incendies.
Vérifier que la source d'alimentation électrique est conforme aux spécifications. Toute connexion à une source d'alimentation non conforme peut provoquer un incendie.
Ne pas laisser tomber de corps étrangers dans l'équipement. La pénétration de corps étrangers peut provoquer un incendie.
En cas de pénétration d'eau ou d'un autre liquide renversé dans l'équipement, débrancher immédiatement le cordon d'alimentation et contacter le distributeur ou un centre de service Seiko Epson pour demander conseil. En persistant à utiliser l'équipement dans ces circonstances, on risquerait de provoquer un incendie.
Si le cache du micro-interrupteur DIP est ouvert, s'assurer de le fermer et de bien serrer la vis après avoir réglé le micro-interrupteur. L'utilisation de ce produit avec le cache ouvert peut provoquer un incendie ou un choc électrique.
Attention:
Se conformer strictement aux instructions relatives à la connexion des câbles du présent manuel. Tout écart peut provoquer l'endommagement de l'équipement ou un incendie.
Veiller à poser cette unité sur une surface horizontalement ferme et stable. Tout chute du produit peut casser celui-ci ou occasionnellement des blessures.
Ne pas utiliser le produit dans des endroits très poussièrs ou exposés à une forte humidité. Toute humidité ou poussière excessive peut provoquer l'endommagement de l'équipement ou un incendie.
Ne pas poser d'objets lourds sur ce produit. Ne jamais s'y appuyer ou monter dessus. L'équipement pourrait tomber ou s'affaisser, et se casser ou causer des blessures.
Pour plus de sécurité, débrancher ce produit lorsqu'il ne doit pas servir pendant une période de temps prolongée.
Lors de l'utilisation d'équipement fonctionnant à l'air comprimé, tels que les dépoussiéreurs pneumatiques pour le nettoyage lors des réparations et de l'entretien, il est interdit d'utiliser des produits contenant des gaz inflammables.
Attention:
La tête thermique est brûlante.
Attention:
Toucher le coupe-papier peut entraîner des blessures.
Restrictions d'emploi
En cas d'utilisation de ce produit pour des applications exigeant une grande fiabilité/SECURité, telles qu'appareils employés en transport aérien, ferroviaire, maritime, automobile, etc., appareils de prévention des catastrophes, divers appareils de sécurité, etc., ou appareils de fonction/precision, vous devrez, avant d'utiliser ce produit, considérer l'incorporation à votre système de dispositifs de sécurité positive et de moyens redondants assurant la sécurité et la fiabilité de l'ensemble du système. Étant donné que ce produit n'est pas destiné aux applications exigeant une fiabilité/SECURité extrème, telles que matériel aérospatial, matériel de communications principal, matériel de commande nucleaire ou matériel de soins Médicaux directs, etc., vous devrez, après totale évaluation, décider si ce produit convient.
Déballage
Les éléments suivants sont fournis avec l'imprimante standard. Contacter le revendeur si l'un d'entre eux est endommagé.
Imprimante Rouleau de papier - Cache d'interrupteur - Cache de connecteur - Adaptateur secteur
- Peut ne pas être compris avec l'imprimante.
Remarques importantes concernant l'installation
Dans le cas d'une interface série, utilisez un cable null modem. Dans le cas d'une interface parallèle, utilisez un cable IEEE 1284. Dans le cas d'une interface USB, installez le pilote avant de connecter l'imprimante.
Téléchargement des pilotes, utilisateurs et manuels
Il est possible de télécharger les pilotes, utilisateurs et manuels à partir de l'une des URL suivantes.
En Amérique du Nord, accédez au site web suivant :
http://www.epsonexpert.com/ et suivez les instructions qui s'affichent à l'écran.
Dans les autres pays, accédez au site web suivant : http://www.epson-pos.com/
Sélectionnez le nom du produit dans le menu déroulant « Sélectionnez un produit »
(Sélectionnez un produit quelconque.)
Installation horizontale ou verticale de l'imprimante
L'imprimante peut être installée à l'horizontal sur une surface plane (sortie papier en haut) ou à la verticale (sortie papier à l'avant) en l'accrochant à un mur au moyen du jeu de supports muraux WH-10 offert en option.
Lorsque l'imprimante est suspendue au mur avec le jeu de supports muraux, s'assurer d'installer un cache de connecteur sur l'imprimante.
Bouton d'avance papier (FEED)
Ce bouton sert à faire avancer le papier.
Témoin d'alimentation
Ce voyant s'allume lorsque l'imprimante est en marche.
Témoin d'erreur (ERROR)
Cévévant indique une erreur.
Témoin de papier épuisé (PAPER OUT)
Ce voyant s'allume quand le rouleau de papier arrive ou presque à la fin. Il clignote pour indiquer que l'imprimante est en mode d'attente.
Utilisation du cache d'interrupteur
En cas d'accident alors que le cache d'interrupteur est en place, débrancher immédiatement le cordon d'alimentation. Il existe sinon des risques d'incendie ou de choc électrique.
Le cache d'interrupteur fourni empêche tout actionnement accidentel de l'interrupteur marche-arrêt. Pour l'utiliser, l'installer de la manière indiquée dans l'illustration B.
Pose et retrait du cache de connecteur
Ces instructions s'appliquent dans le cas où un cache de connecteur servant à protéger les câbles est fourni avec l'imprimante. Pour poser le cache, procéder comme suit :
- Commencer par brancher tous les câbles. Le cache de connecteur présente trois sorties de câble possibles : à droite, à gauche et à l'arrière.
- Positionner les deux crochets du cache de connecteur de manière à ce qu'ils accrochent le boîtier de l'imprimante, de la manière indiquée à l'illustration C.
- Abaisser le cache de connecteur pour l'enclencher sur le boîtier de l'imprimante.
Pour enlever le cache de connecteur, retourner l'imprimante, et pousser le cache de connecteur vers le bas, tout en poussant les deux côtés du connecteur vers l'intérieur pour décrocher les crochets du boîtier de l'imprimante. Voir l'illustration D.
Installation du rouleau de papier
- Appuyer sur le bouton pour ouvrir le capot. Voir l'illustration E.
- Enlever le noyau du rouleau de papier usagé et insérer le rouleau de papier. Voir l'illustration F.
- Le sens correct d'alimentation du papier est indiqué dans l'illustration G.
- Tirer le papier, comme indiqué à l'illustration H. Fermer le capot puis déchirer le papier comme indiqué à l'illustration I.
Dépannage
| Aucun fémoin du panneau de commande ne s'allume |
| Vérifier les connexions du cable d'alimentation et la prise électrique. |
| Voyant d'erreur (ERROR) allumé (sans clignoter) en l'absence d'impression |
| Si levoyant de papier épuisé (PAPER OUT) est allumé, ceci indique que le rouleau de papier est absent ou presque terminé. |
| Si levoyant de papier épuisé (PAPER OUT) est étéint, ceci indique que le capot de l'imprimante est mal fermé. |
| Voyant d'erreur (ERROR) clignotant en l'absence d'impression (et de bourrage de papier) |
L'impression cesse si la tête surchauffe et reprend une fois qu'elle s'est refroidie. Si une surchauffe n'est pas la cause de l'arrêt, éteindre l'imprimante, attendre 10 secondes, puis la rallumer.
Dégagement d'un bourge de papier
Ne pas toucher la tête thermique d'impression car elle peut devenir très chaude durant l'impression.
- Éteindre l'imprimante et appuyer sur le bouton d'ouverture du capot.
- Enlever le papier qui a fait bourrage, réinstaller le rouleau et refermer le capot.
- Si du papier est coincé dans le coupe-papier et qu'il est impossible d'ouvrir le capot de l'imprimante, ouvrir le capot du coupe-papier comme indiqué à l'illustration J.
- Tourner le bouton jusqu'à ce qu'un triangle apparaisse dans l'orifice. Ceci remet la lame du coupe-papier en place à sa position normale. Au besoin, consulter l'étiquette apposée près du coupe-papier. Voir l'illustration K.
- Refermer le capot du coupe-papier.
- Ouvrir le capot de l'imprimante et enlever le papier qui a fait bourrage.
Nettoyage de la fente thermique d'impression
Après avoir imprimé, la tête thermique d'impression peut être brûlante. Veiller à ne pas la toucher et à la laisser refroidir avant de la nettoyer. Prendre soin de ne pas l'endommager en la touchant avec les doigts ou un objet dur.
Mettre l'imprimante hors tension, ouvrir le capot de l'imprimante, et nettoyer les éléments thermiques de la tête d'impression avec un coton-tige humecté d'un solvant à l'alcool (éthanol, méthanol ou alcohol isopropylique).
Epson recommande de nettoyer la tête thermique à intervalles réguliers (tous les trois mois généralement) afin de maintenir la qualité d'impression des reçus.
TM-T88IV
Nom du produit: TM-T88IV
L'étiquette apposée sur ce produit et représentant une poubelle barrée indique que le produit ne peut être mis au rebut avec les déchets domestiques normaux. Afin d'éviter d'éventuels dommages au niveau de l'environnement ou sur la santé, veillez séparer ce produit des autres déchets de manière à garantir qu'il soit recyclé de manière sûre au niveau environnemental. Pour plus de détails sur les sites de collecte existants, veillez contacter l'administration locale ou le détaillant auprès duquel vous avez acheté ce produit.
