MANUAL DE USUARIO TM-T88IV EPSON

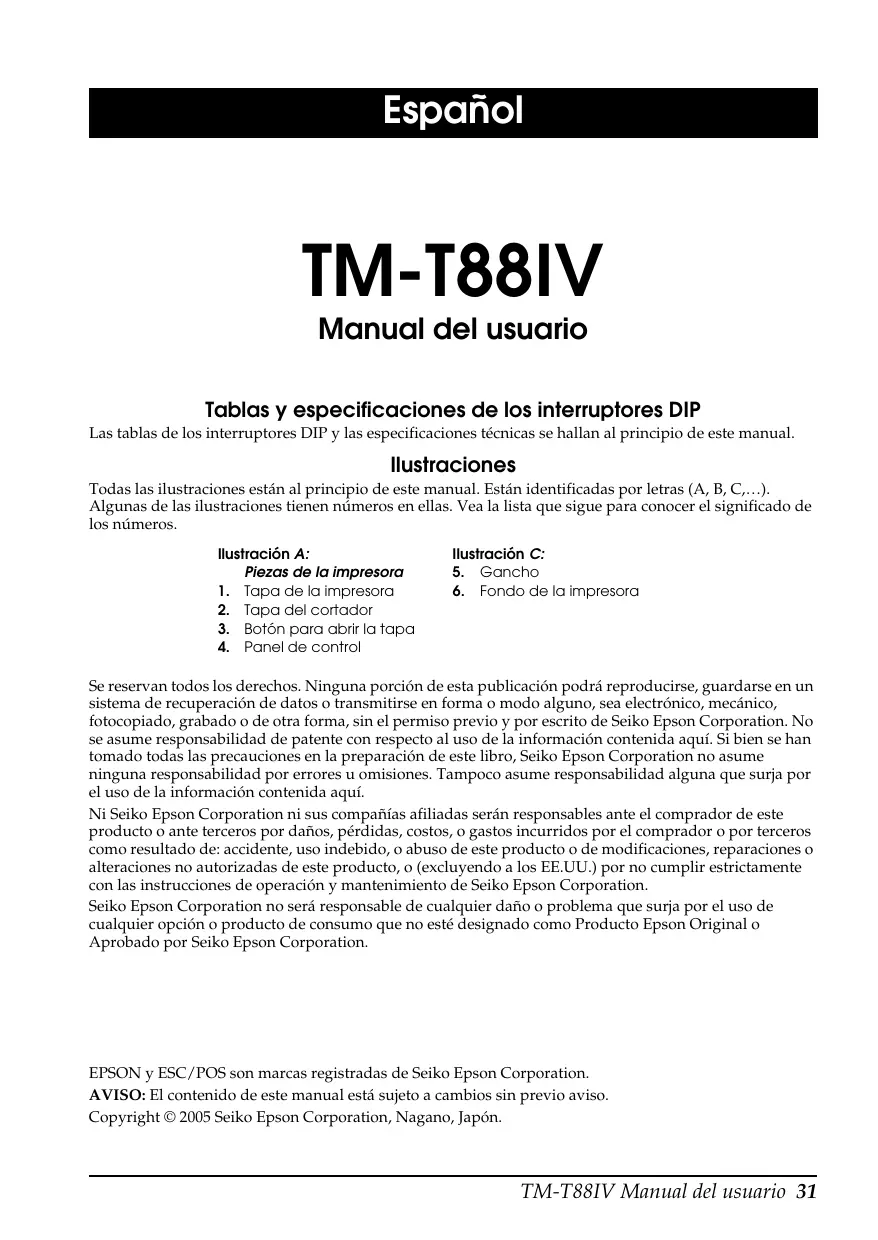

TM-T88IV Manual do utilizador 25 English 26 TM-T88IV Manual do utilizador English TM-T88IV Manual do utilizador 27 English 28 TM-T88IV Manual do utilizador English TM-T88IV Manual do utilizador 29 English 30 TM-T88IV Manual do utilizador English Español TM-T88IV Manual del usuario Tablas y especificaciones de los interruptores DIP Las tablas de los interruptores DIP y las especificaciones técnicas se hallan al principio de este manual. Ilustraciones Todas las ilustraciones están al principio de este manual. Están identificadas por letras (A, B, C,…). Algunas de las ilustraciones tienen números en ellas. Vea la lista que sigue para conocer el significado de los números. Ilustración A: Piezas de la impresora

1. Tapa de la impresora

2. Tapa del cortador

3. Botón para abrir la tapa

4. Panel de control

5. Gancho

6. Fondo de la impresora

Se reservan todos los derechos. Ninguna porción de esta publicación podrá reproducirse, guardarse en un sistema de recuperación de datos o transmitirse en forma o modo alguno, sea electrónico, mecánico, fotocopiado, grabado o de otra forma, sin el permiso previo y por escrito de Seiko Epson Corporation. No se asume responsabilidad de patente con respecto al uso de la información contenida aquí. Si bien se han tomado todas las precauciones en la preparación de este libro, Seiko Epson Corporation no asume ninguna responsabilidad por errores u omisiones. Tampoco asume responsabilidad alguna que surja por el uso de la información contenida aquí. Ni Seiko Epson Corporation ni sus compañías afiliadas serán responsables ante el comprador de este producto o ante terceros por daños, pérdidas, costos, o gastos incurridos por el comprador o por terceros como resultado de: accidente, uso indebido, o abuso de este producto o de modificaciones, reparaciones o alteraciones no autorizadas de este producto, o (excluyendo a los EE.UU.) por no cumplir estrictamente con las instrucciones de operación y mantenimiento de Seiko Epson Corporation. Seiko Epson Corporation no será responsable de cualquier daño o problema que surja por el uso de cualquier opción o producto de consumo que no esté designado como Producto Epson Original o Aprobado por Seiko Epson Corporation. EPSON y ESC/POS son marcas registradas de Seiko Epson Corporation. AVISO: El contenido de este manual está sujeto a cambios sin previo aviso. Copyright © 2005 Seiko Epson Corporation, Nagano, Japón. TM-T88IV Manual del usuario 31 English Se aplican las normas EMC y de seguridad Nombre del producto: TM-T88IV Nombre del modelo: M129H Las siguientes normas se aplican sólo a las impresoras así etiquetadas. (Las normas EMC se prueban usando fuentes de alimentación eléctrica Epson.) Europa: Marcado CE Seguridad: EN 60950 América del Norte: EMI: FCC/ICES-003 Clase A Seguridad: UL 1950/CSA C22.2 No. 950 Japón: EMC: VCCI Clase A Oceanía: EMC: AS/NZS CISPR22 Clase B China: EMC: GB9254 GB17625.1 Seguridad: GB4943 Taiwán: EMC: CNS13438 Seguridad: CNS14336 ADVERTENCIA La conexión de un cable de interface no blindado a esta impresora invalidará las normas EMC de este dispositivo. Se le advierte que los cambios o modificaciones no aprobados expresamente por Seiko Epson Corporation podrían anular la autorización que tiene usted para operar el equipo. Marcado CE La impresora se ajusta a las siguientes Directivas y Normas: Directiva 89/336/CEE NE 55022 Clase B EN 55024

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-6

IEC 61000-4-11

Declaración de cumplimiento de las normas de FCC para usuarios de los Estados Unidos Este equipo ha sido probado y se ha verificado que cumple con los límites para un dispositivo digital de Clase A, de acuerdo con la Parte 15 de las Reglamentaciones de FCC. Estos límites han sido establecidos para proveer una protección razonable contra las interferencias perjudiciales cuando el equipo se utiliza en un entorno comercial. Este equipo genera, utiliza, y puede radiar energía de radiofrecuencia y, de no ser instalado y utilizado de acuerdo con el manual de instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Es probable que el uso de este equipo en una zona residencial cause interferencias perjudiciales, en cuyo caso el usuario deberá corregir las interferencias a su propia costa. 32 TM-T88IV Manual del usuario English Precauciones de Seguridad En esta sección, se presenta información importante cuyo propósito es cerciorarse de un uso seguro y efectivo de este producto. Por favor, lea esta sección con cuidado y guárdela en un lugar accesible. ADVERTENCIA: Apague su equipo de inmediato si éste produce humo, un olor raro, o un ruido inusual. El seguir utilizándolo podría ocasionar un incendio. Desenchufe el equipo de inmediato y comuníquese con su distribuidor o con un servicio técnico Epson. Nunca trate de reparar este producto usted mismo. Una reparación incorrecta puede ser peligrosa. Nunca desmonte o modifique este producto. La manipulación de este producto puede causar lesiones o un incendio. Cerciórese de usar la fuente de alimentación eléctrica especificada. La conexión a una fuente de alimentación eléctrica inadecuada puede causar un incendio. No deje que materiales extraños caigan dentro del equipo, ya que podría provocar un incendio. Si se derrama agua o algún otro líquido dentro del equipo, desenchufe el cable eléctrico inmediatamente, y después comuníquese con su distribuidor o con un servicio técnico Epson. El seguir usándolo podría causar un incendio. Si abre la tapa de los interruptores DIP, cerciórese de cerrar la tapa y de apretar el tornillo después de ajustar el interruptor DIP. Si este producto se usa con la tapa abierta se puede causar un incendio o un cortocircuito. PRECAUCIÓN: No conecte los cables en formas que difieran a las mencionadas en este manual. Conexiones diferentes podrían causar daños e incendios. Cerciórese de poner este equipo sobre una superficie firme, estable, horizontal. El producto se puede romper o causar lesiones si se cae. No lo use en lugares sujetos a altos niveles de humedad o de polvo. El exceso de humedad o de polvo podría causar daños o incendios al equipo. No ponga objetos pesados encima de este producto. Nunca se apoye sobre este producto. El equipo podría caerse, causando roturas y posibles lesiones. Por razones de seguridad, por favor desenchufe este producto antes de dejarlo sin usar por un largo periodo de tiempo. Cuando se usen productos de aire comprimido; tales como los quita-polvos de aire para la limpieza durante la reparación y mantenimiento, el uso de tales productos que contengan gases inflamables está prohibido. Etiquetas de Precaución PRECAUCIÓN: El cabezal térmico está caliente. PRECAUCIÓN: Se puede lastimar si toca el cortador manual. TM-T88IV Manual del usuario 33 English Restricción en el uso Cuando este producto se usa en aplicaciones que requieren de alta fiabilidad/ seguridad tales como los dispositivos relacionados con la aviación, los ferrocarriles, la marina, los automóviles, etc.; los dispositivos de prevención de desastres; dispositivos varios de seguridad, etc.; o los dispositivos funcionales/de precisión, etc., usted deberá tener en cuenta los posibles fallos, las redundancias de su diseño para mantener la seguridad y la fiabilidad total de su sistema. Debido a que este producto no tuvo el propósito de usarse en aplicaciones que requieren de una fiabilidad/seguridad sumamente altas tales como los equipos aeroespaciales, equipos principales de comunicación, equipos de control en plantas nucleares, o en equipos médicos relacionados con los cuidados médicos directos, etc., por favor decida usted mismo sobre la adecuación de este producto después de una evaluación completa. Desembalaje Se incluyen los siguientes artículos con la impresora de especificación estándar. Si algún artículo está dañado, llame a su distribuidor. ❏ Impresora ❑ Papel de rollo ❏ Tapa del interruptor de alimentación ❑ Tapa del conector * ❏ Adaptador de C.A. *

• Podrían no venir incluidos con su impresora. Notas importantes sobre la instalación

Para un interface serie, use un cable null modem. Para un interface paralelo, use un cable IEEE 1284. Para un interface USB, instale el programa gestor antes de conectar la impresora. Cómo descargar programas gestores, utilerías y manuales Los programas gestores, las utilerías y los manuales se pueden descargar en uno de los siguientes URLs. Para los clientes en América del Norte, visiten el siguiente sitio en la Internet: http://www.epsonexpert.com/ y siga las instrucciones que aparecen en pantalla. Para los clientes en otros países, visiten el siguiente sitio en la Internet: http://www.epson-pos.com/ Seleccione el nombre del producto en el menú desplegable “Select any product” (Seleccione cualquier producto). Instalación de la impresora en forma horizontal o vertical Puede instalar la impresora en posición horizontal sobre una superficie plana (con la salida del papel por arriba) o en posición vertical (con la salida de papel por delante) colgada de una pared utilizando el accesorio opcional WH-10. ADVERTENCIA: Al colgar la impresora en la pared con el accesorio opcional, asegúrese de colocar una tapa del conector a la impresora 34 TM-T88IV Manual del usuario English Panel de control Botón de alimentación de papel (FEED) Con este botón se alimenta papel. Indicador de alimentación eléctrica Encendido cuando la impresora está encendida. Indicador de ERROR Se enciende cuando detecta un error. Indicador de falta de papel (PAPER OUT) Encendido indica que el papel se acabó o se está acabando. Parpadeando indica que está en espera. Uso de la tapa del interruptor de alimentación ADVERTENCIA: Si ocurre un accidente cuando esté puesta la tapa del interruptor de alimentación, desenchufe el cable eléctrico de inmediato. Seguir usándola podría causar un incendio o un cortocircuito. La tapa del interruptor de alimentación, adjunta, evita que se presione accidentalmente el interruptor de alimentación. Para usar esta tapa, instálela como se muestra en la ilustración B. Montaje y extracción de la tapa del conector Estas instrucciones se aplican si se embaló una tapa de conector con su impresora para proteger los cables. Para instalarla siga estos pasos:

1. Primero, conecte todos los cables. La tapa del conector tiene tres salidas

posibles para el cable: derecha, izquierda y parte trasera.

2. Coloque los dos ganchos en la tapa del conector de tal manera que se

enganchen en el cuerpo de la impresora, como se muestra en la ilustración C.

3. Empuje la tapa del conector hacia abajo para que se trabe en el cuerpo de la

impresora. Para quitar la tapa del conector, gire la impresora, y empuje la tapa del conector hacia abajo mientras empuja ambos lados de la tapa del conector hacia adentro para desmontar los ganchos del cuerpo de la impresora. Vea la ilustración D. Instalación del papel de rollo

Presione el botón para abrir la tapa. Vea la ilustración E. Quite cualquier núcleo del papel de rollo usado, e inserte el papel de rollo. Vea la ilustración F. La dirección correcta del papel se muestra en la ilustración G. Tire del papel, como se muestra en la ilustración H. Cierre la tapa, y corte el papel, como se muestra en la ilustración I. TM-T88IV Manual del usuario 35 English Localización de problemas No se encienden las luces en el panel de control Revise las conexiones del cable de la fuente de alimentación y de la toma de corriente. Luz de ERROR encendida (no parpadeando) y no hay impresión Si PAPER OUT está encendido, el papel de rollo no está instalado o se está acabando. Si PAPER OUT está apagado, la tapa de la impresora no está cerrada correctamente. Indicador de ERROR parpadeando pero no hay impresión (ni tampoco un atasco de papel) La impresión se detiene cuando el cabezal se sobrecalienta, y se reanuda cuando se enfría. Si la causa no es el sobrecalentamiento, apague la impresora, y después de 10 segundos, vuélvala a encender. Solucionar un atasco de papel PRECAUCIÓN: No toque el cabezal térmico pues éste puede estar muy caliente después de imprimir.

Apague la impresora y presione el botón para abrir la tapa. Quite el papel atascado, vuelva a instalar el rollo, y cierre la tapa. Si el papel está atascado en el cortador y usted no puede abrir la tapa de la impresora, abra la tapa del cortador como se muestra en la ilustración J. Gire el botoncillo hasta que aparezca un triángulo en la abertura. Esto devuelve la cuchilla del cortador a la posición normal. Hay una etiqueta cerca del cortador para indicarle esta operación. Vea la ilustración K. Cierre la tapa del cortador. Abra la tapa de la impresora y retire el papel atascado. Limpieza del cabezal térmico PRECAUCIÓN: Después de imprimir, el cabezal térmico puede estar muy caliente. Procure no tocarlo y déjelo enfriar antes de limpiarlo. No dañe el cabezal térmico tocándolo con los dedos o con algún objeto duro. Apague la impresora, abra la tapa de la impresora y limpie los elementos térmicos del cabezal térmico con un bastoncillo de algodón humedecido en una solución de alcohol (etanol, metanol, o alcohol isopropílico). Epson recomienda una limpieza periódica del cabezal térmico (en general, cada tres meses) para mantener la calidad de impresión. 36 TM-T88IV Manual del usuario English Italiano La etiqueta de un contenedor tachado que hallará en su producto indica que este producto no se puede tirar con la basura doméstica normal. Para impedir posibles daños medioambientales o para la salud, separe este producto de otros canales de desecho para garantizar que se recicle de una forma segura para el medio ambiente. Para más información sobre las instalaciones de recolección disponibles, diríjase a las autoridades locales o al punto de venta donde adquirió este producto. Português
